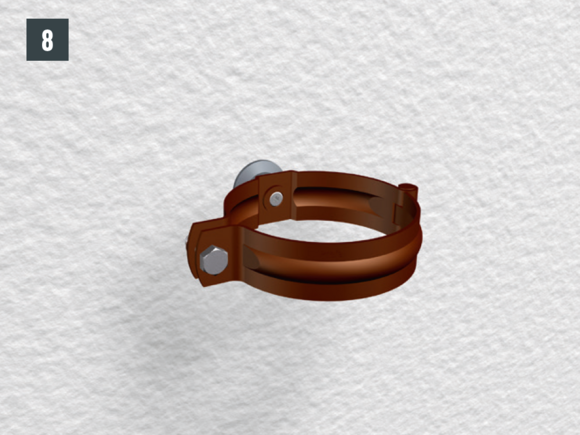

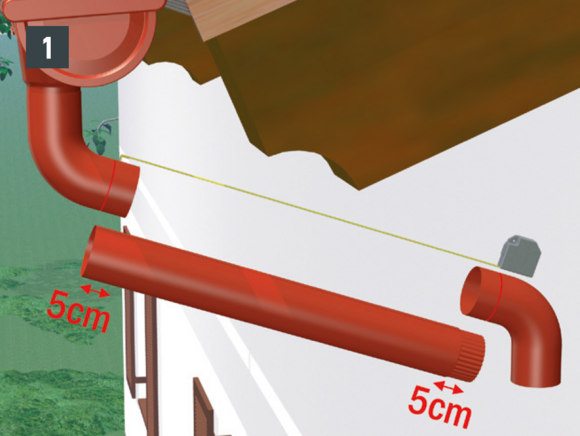

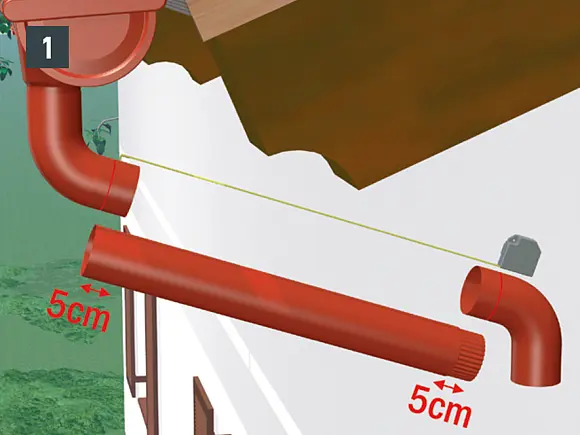

Stuprören monteras med rörsvep. Välj lämpliga fästdon för rörsvepen utifrån underlaget (fasadytan).

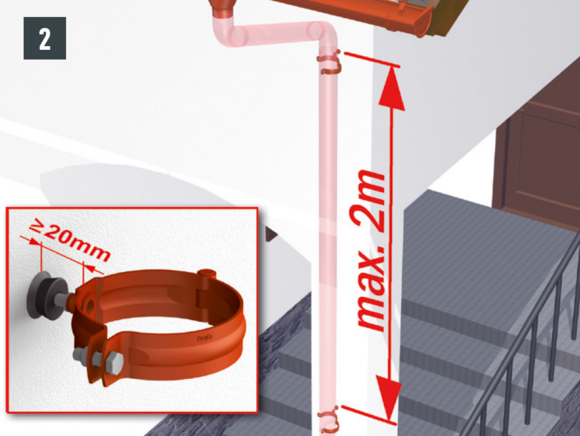

Rörsvepen ska monteras på så sätt att avståndet mellan rörets baksida och fasaden är minst 20 mm. Avståndet mellan de enskilda rörsvepen får inte överstiga 2 m. (Nationella standarder och fackregler kan tillåta större avstånd. På grund av längden på PREFAs stuprör på 3 m har ett avstånd på max. 2 m visat sig vara praktiskt.)
Täckhattar för skruvdorn till rörsvep kan ha följande funktioner:
Notera
Om nödvändigt ska täckhattarna tätas mot fasaden (t.ex. specialsilikon eller speciallim under täckhatten) som skydd mot slagregn.

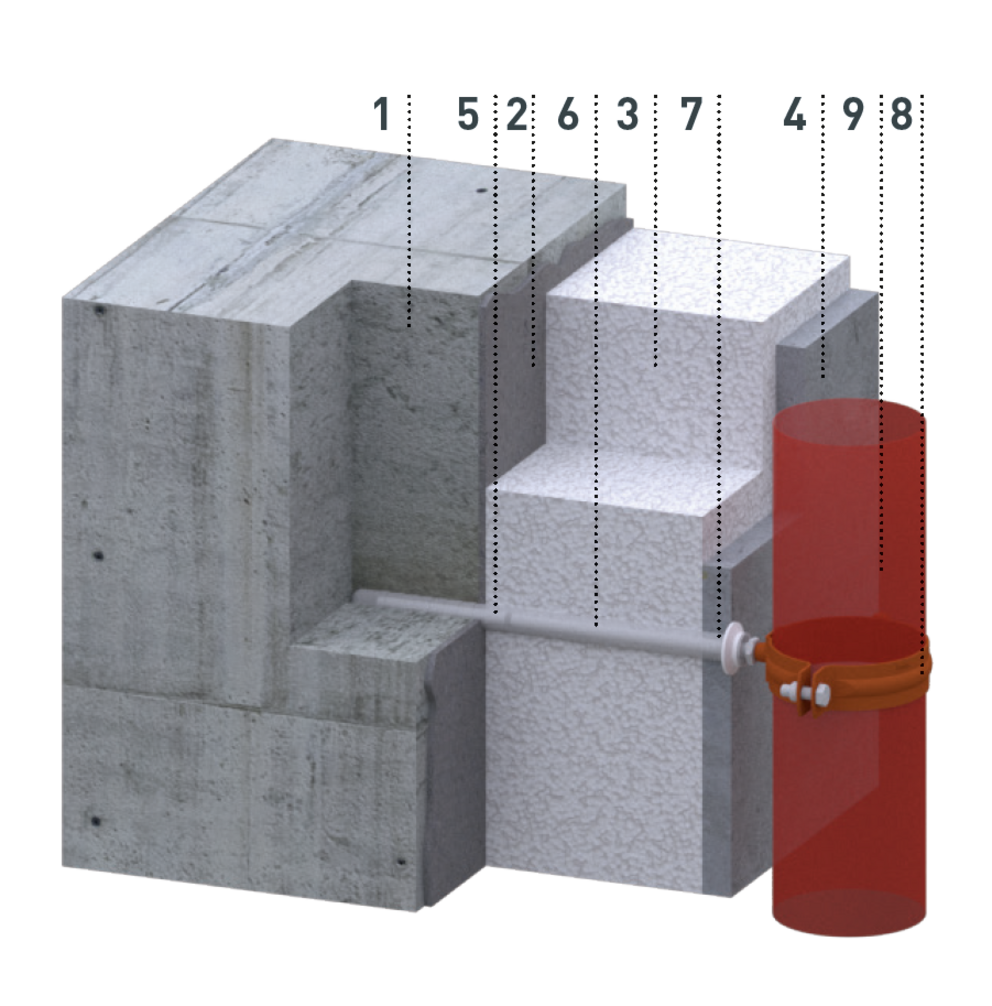

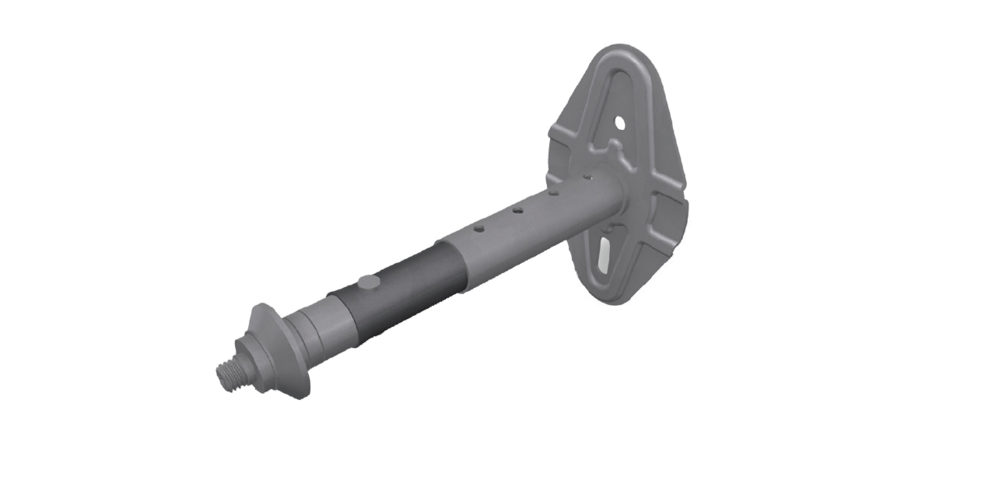

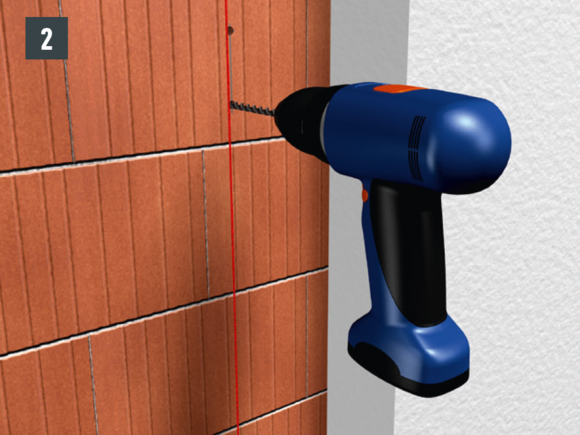

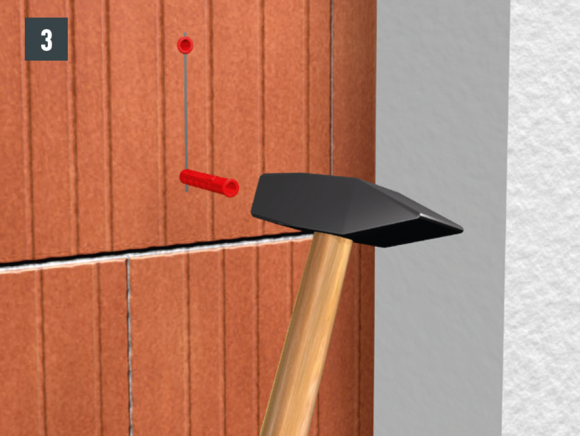

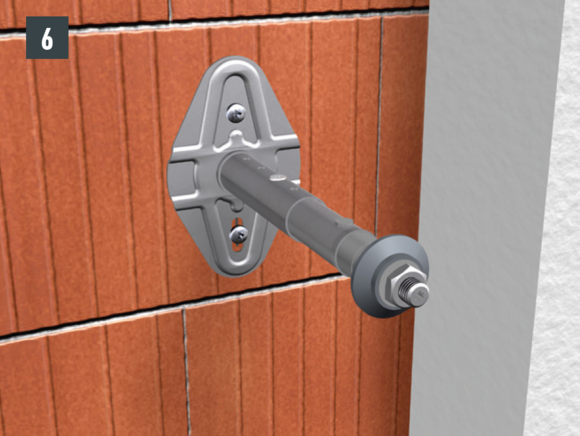

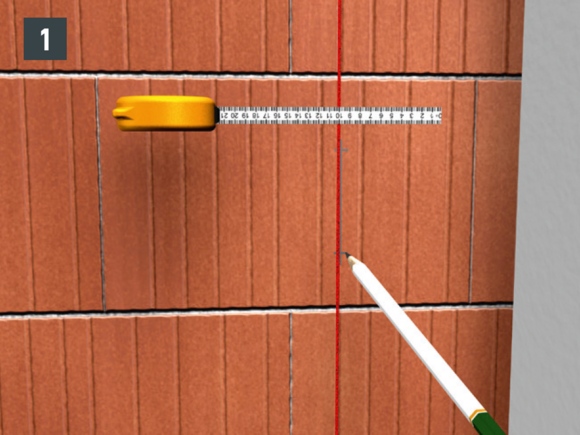

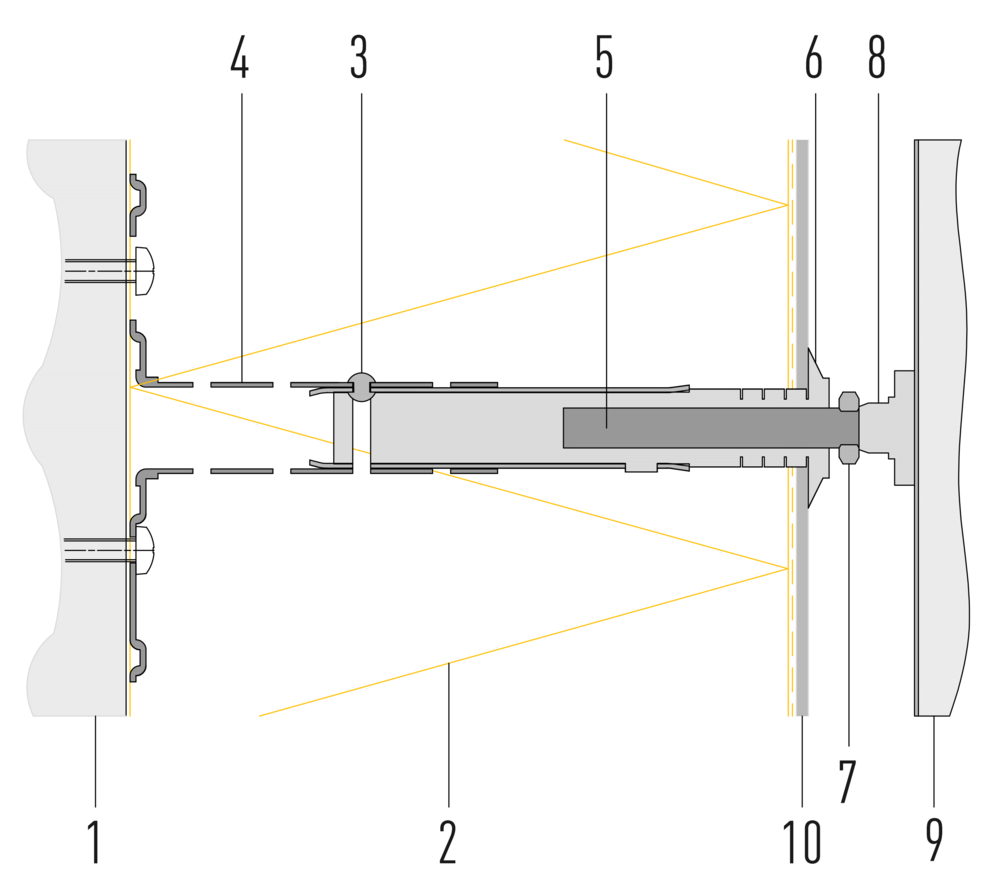

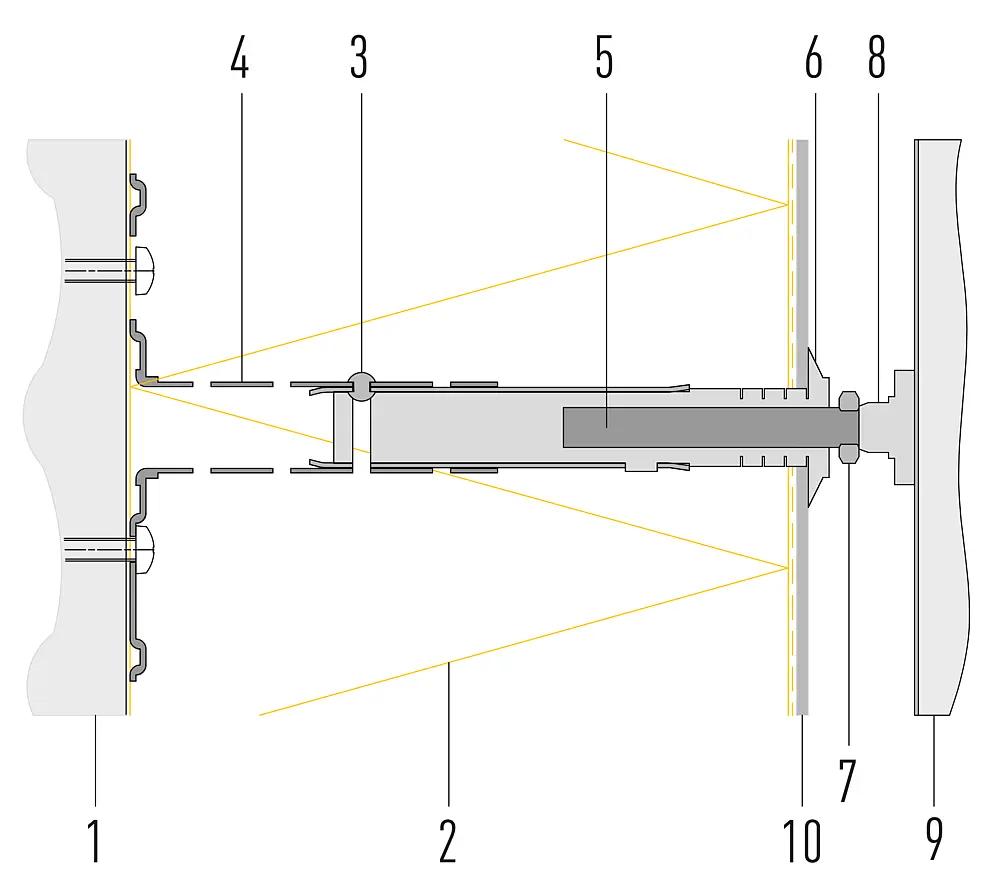

För användning vid ännu ej färdigställda WDVS-fasader (finns för isoleringstjocklek 100–180 mm och 180–260 mm).
Notera
Minsta avstånd till yttre hörn och valv med bärförmåga (minst 100 mm).
1 stomme |
6 Täckhatt |

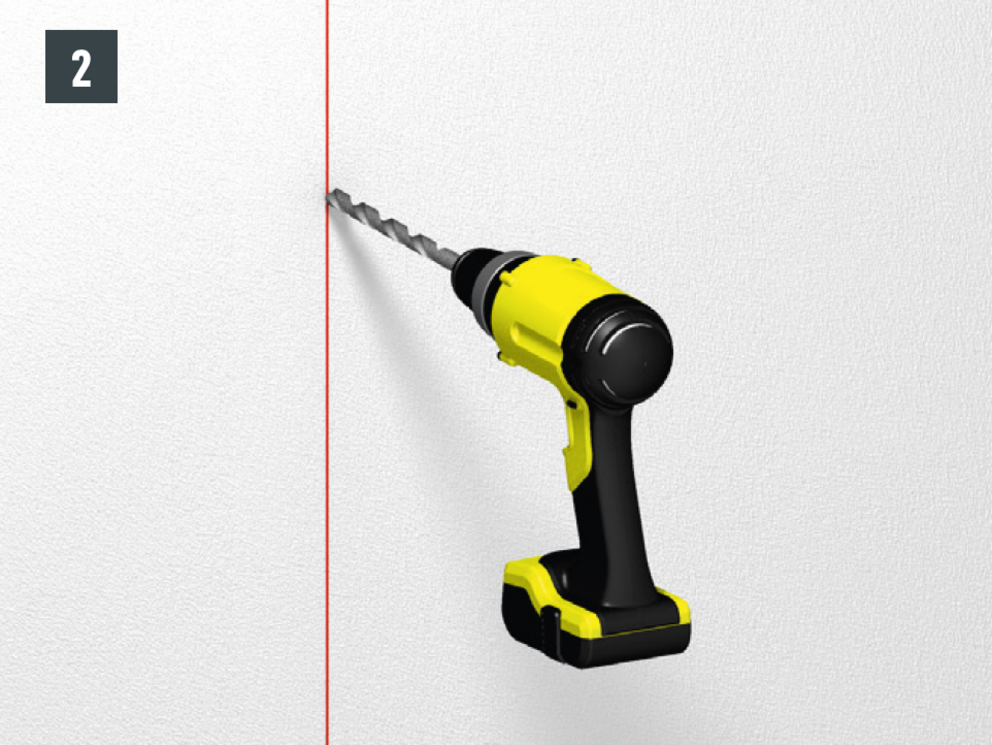

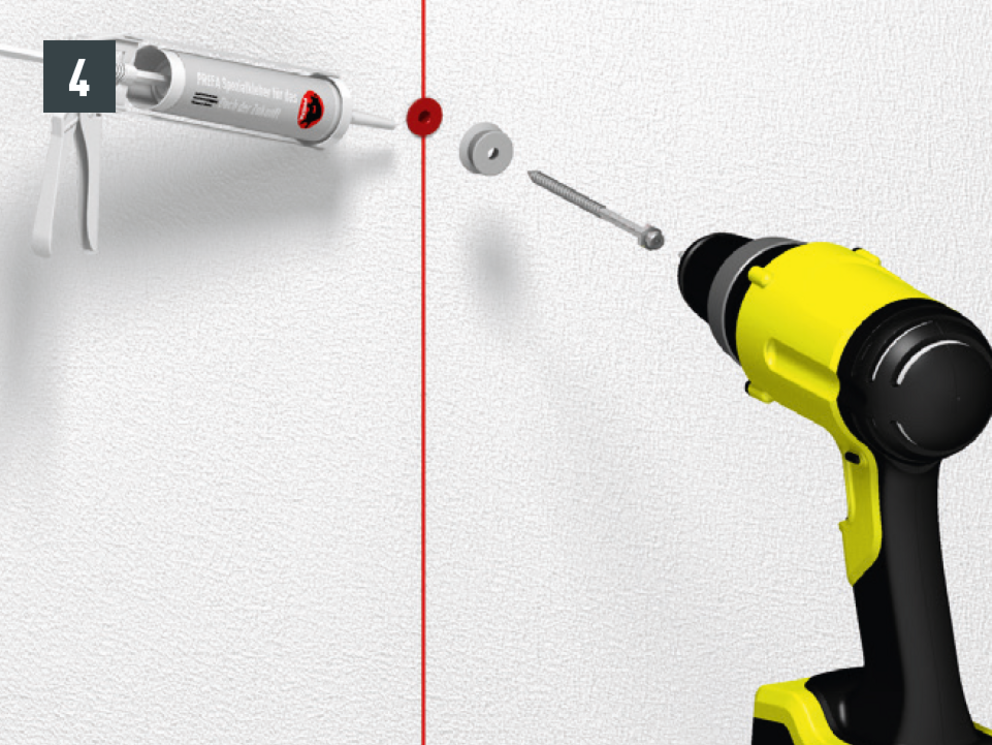

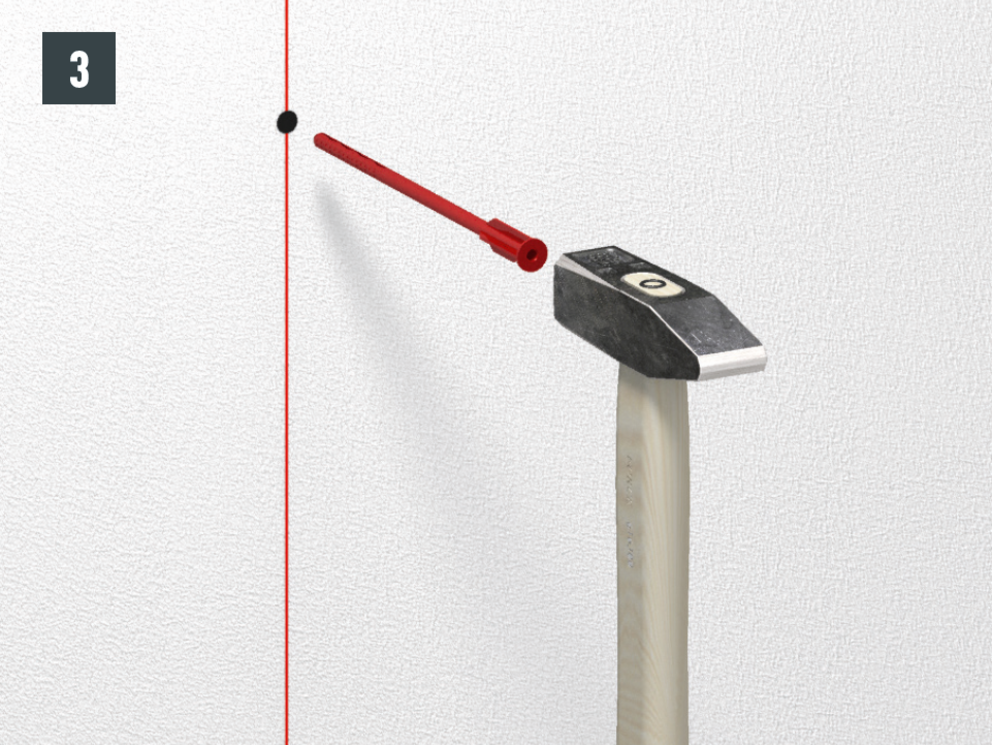

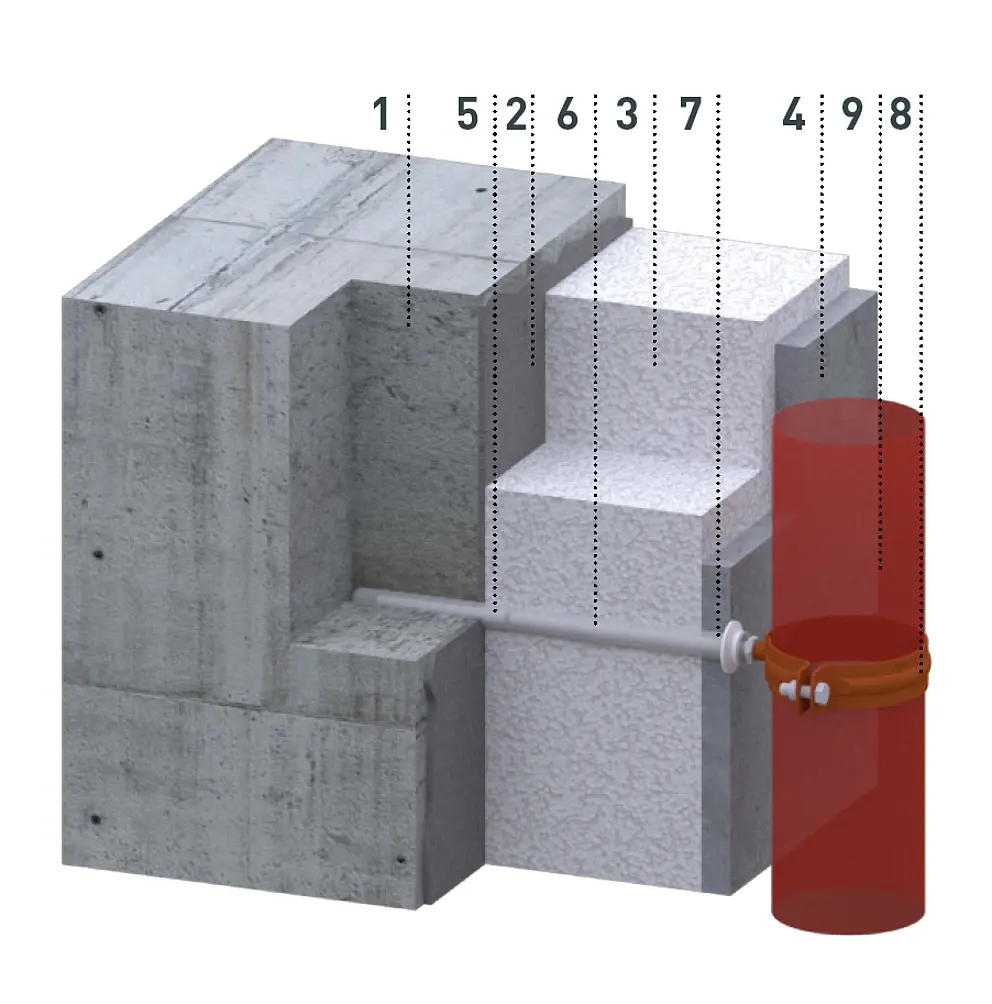

För användning vid befintliga WDVS-fasader (isoleringstjocklek 50–200 mm möjlig, min. förankringsdjup i murverket: 70 mm).
Notera
Avståndet mellan PREFA stuprör och fasadytan ska vara minst 20 mm. Vid användning av kvadratrör ska avståndet mellan väggen och kvadratröret vara minst 45 mm.
1 Murverk |
6 Rörsvepsstift |

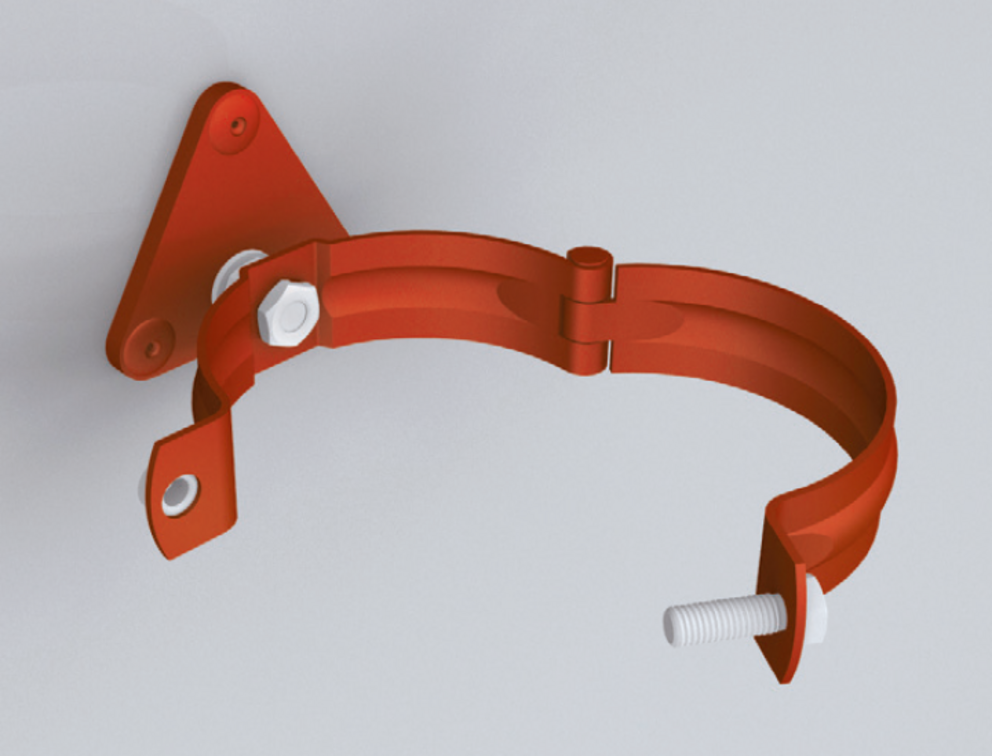

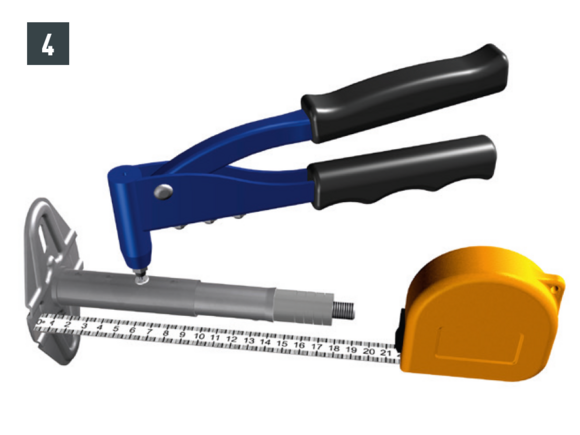

För användning på fasader och underlag i metall (aluminium-kompositskiva, trapetsfasad, formrör).
Notera
Infästningsmaterial ingår inte i leveransomfattningen. Använd skruvar eller nitar som lämpar sig för underlaget.

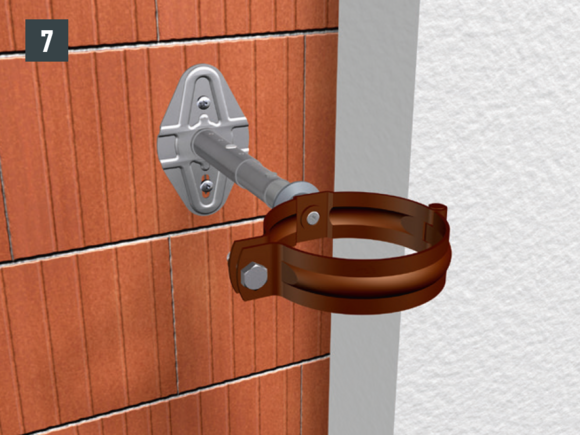

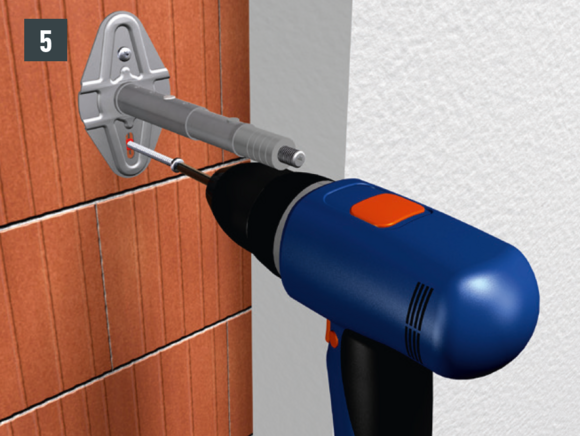

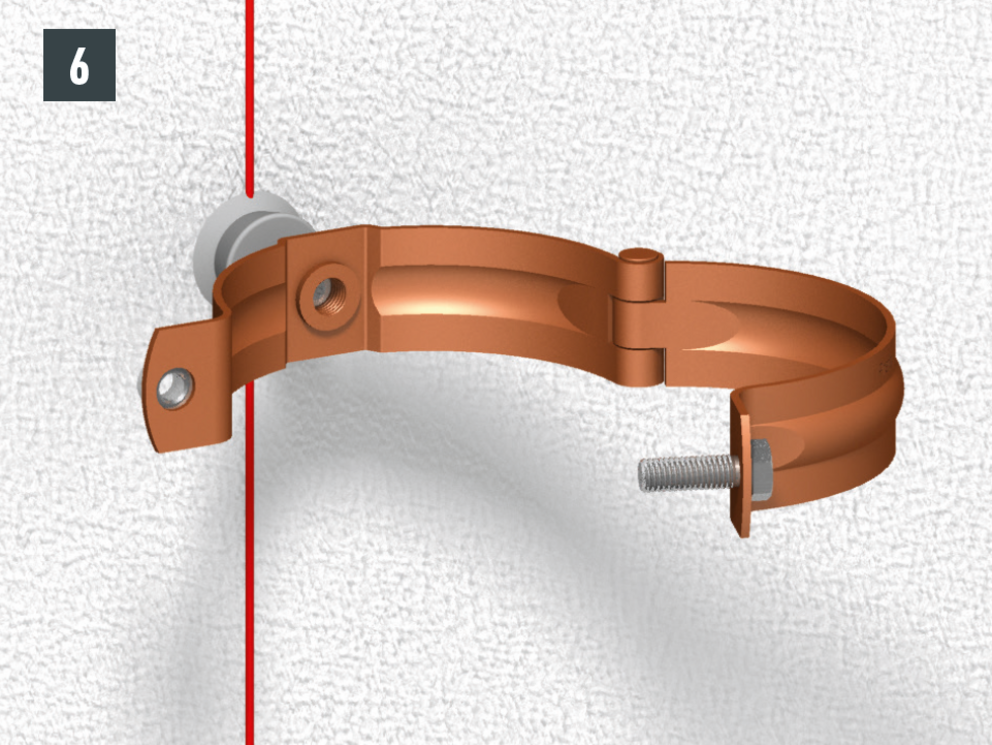

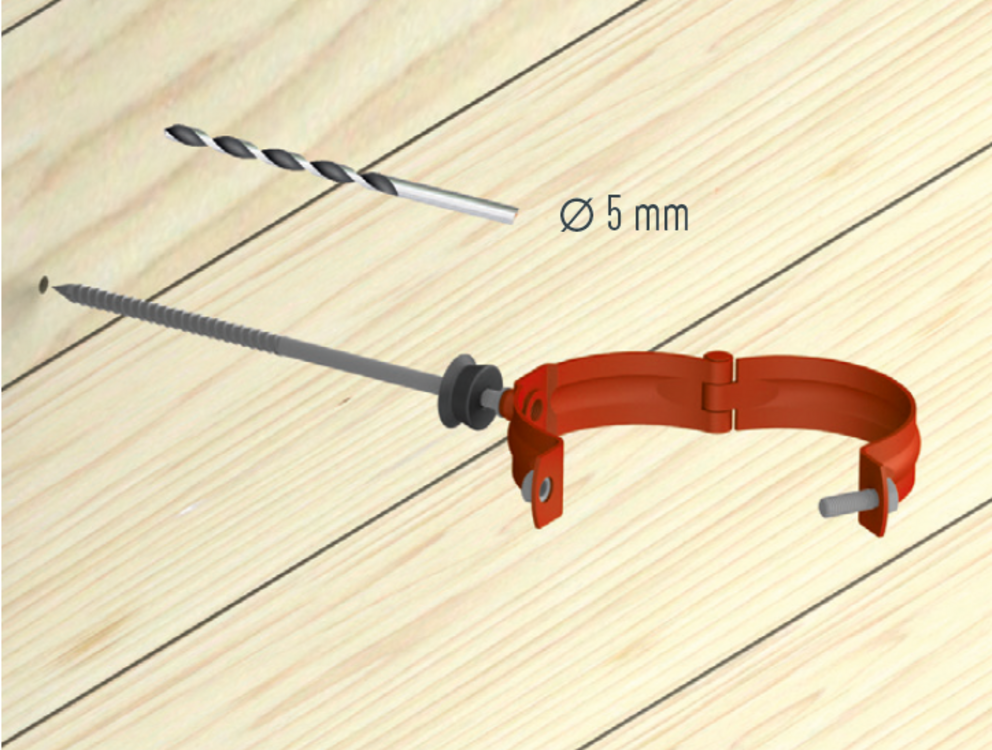

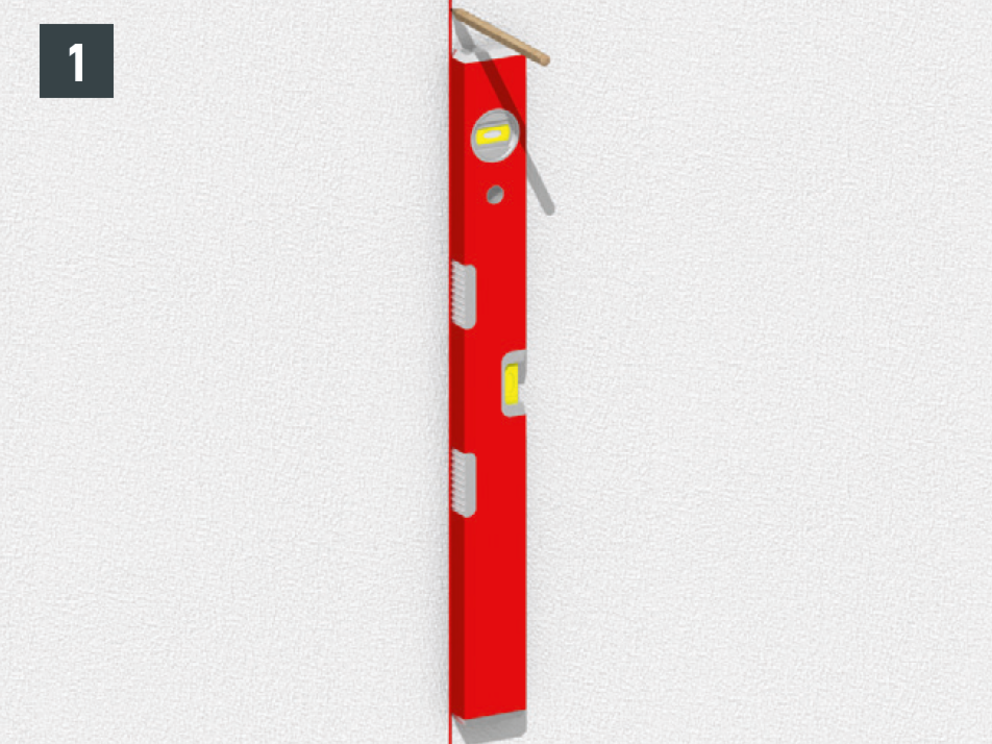

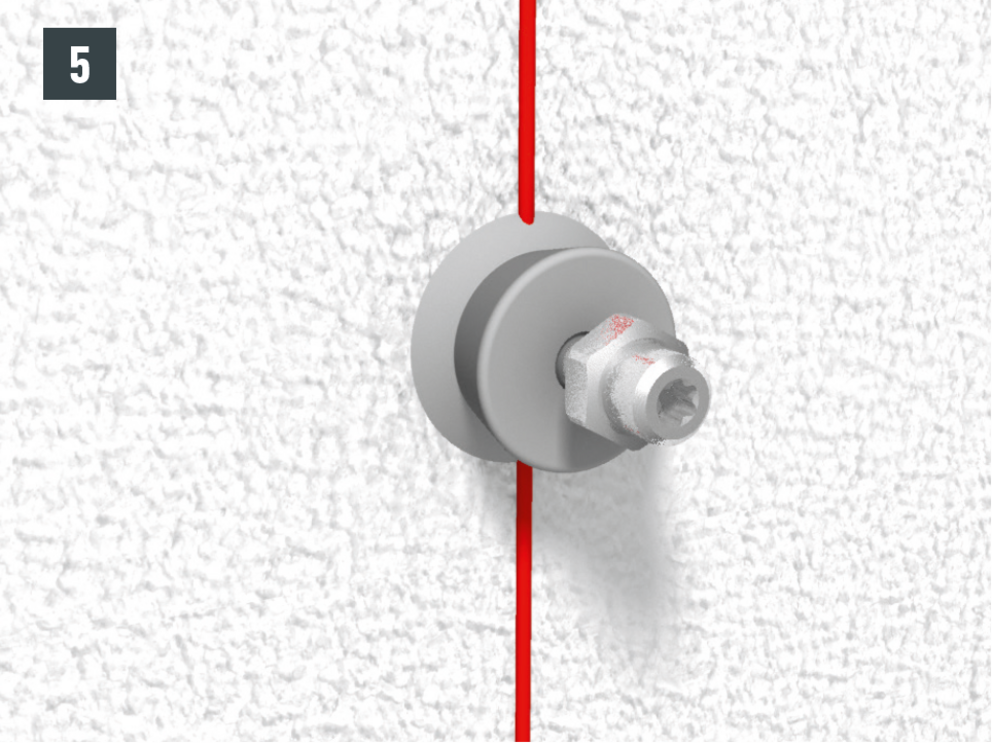

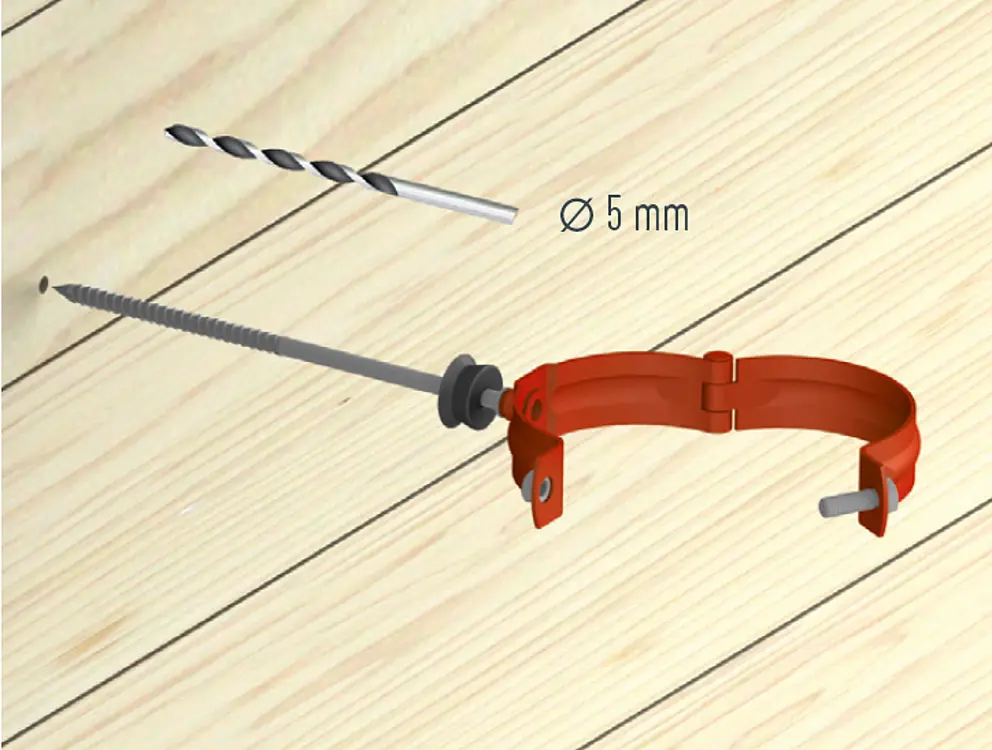

För användning i betong, tegel och trä. Dornlängd 140/200/330 mm. Markera, förborra Ø 5 mm, dra på täckhatt och skruva in med TX 25.
Om nödvändigt ska täckhattarna tätas mot fasaden (t.ex. specialsilikon eller speciallim under täckhatten) som skydd mot slagregn.
Notera
Var särskilt aktsam vid förborrning i sandbundna underlag.

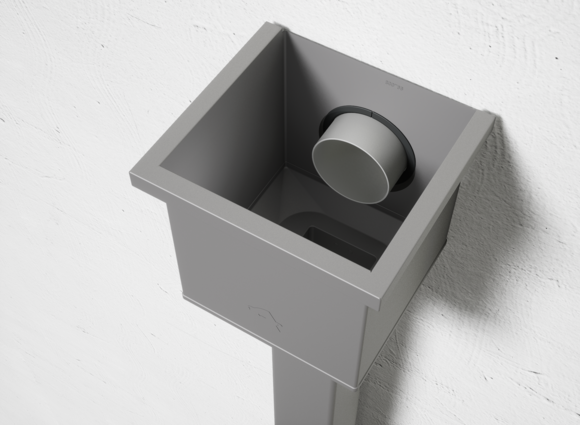

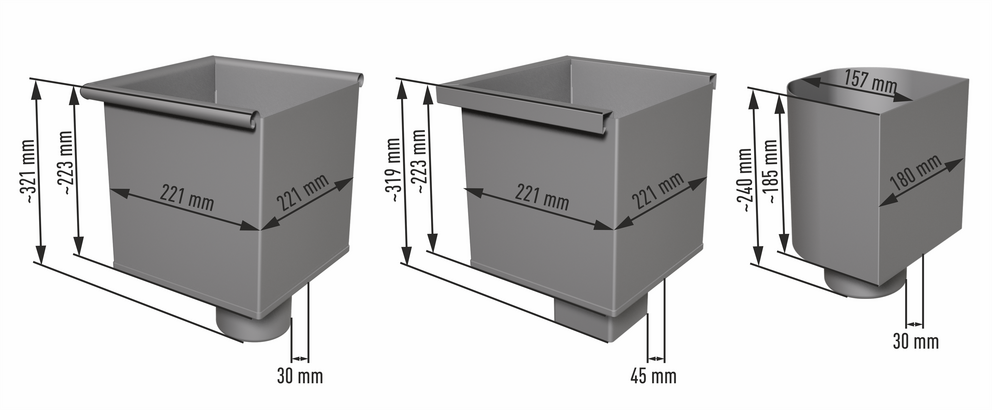

Vattenkupor ska monteras med lämpliga fästdon i fasaden och anpassas efter det aktuella underlaget.

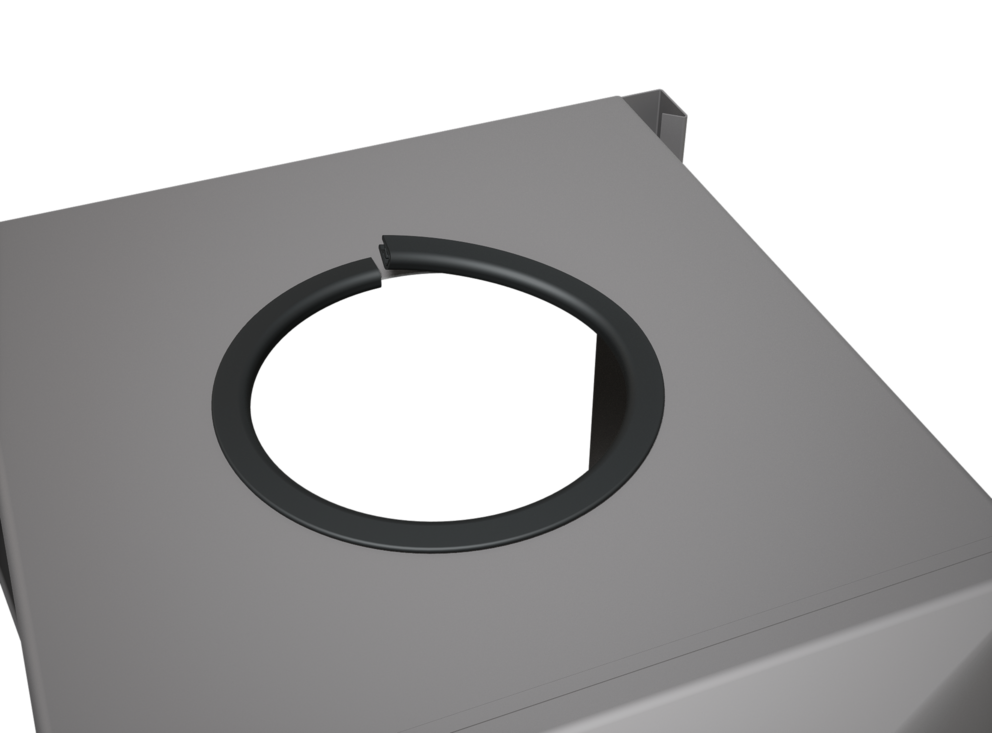

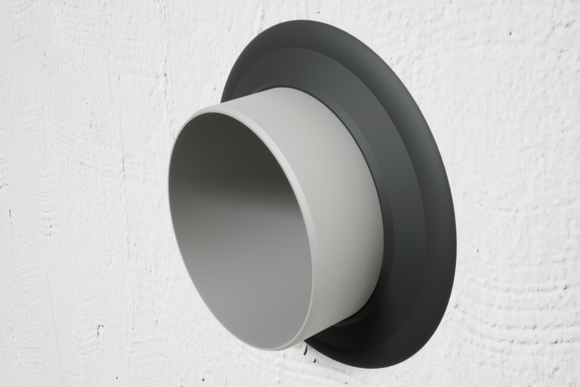

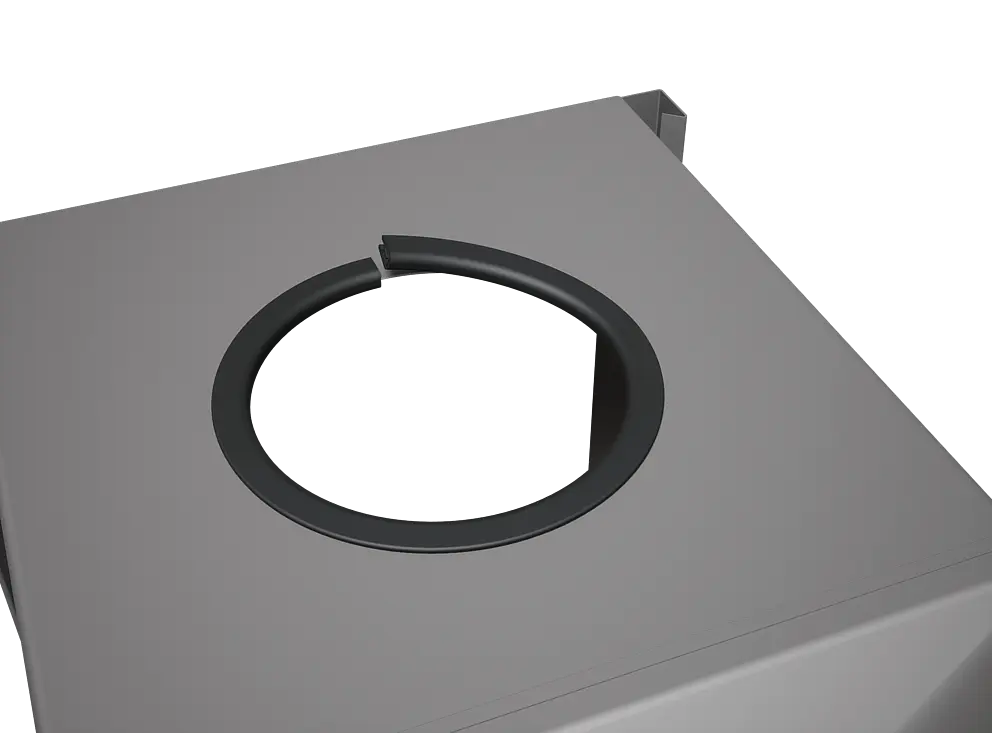

Genom montering av tätning förhindras eventuellt utrinnande vatten på baksidan av vattenkupan.

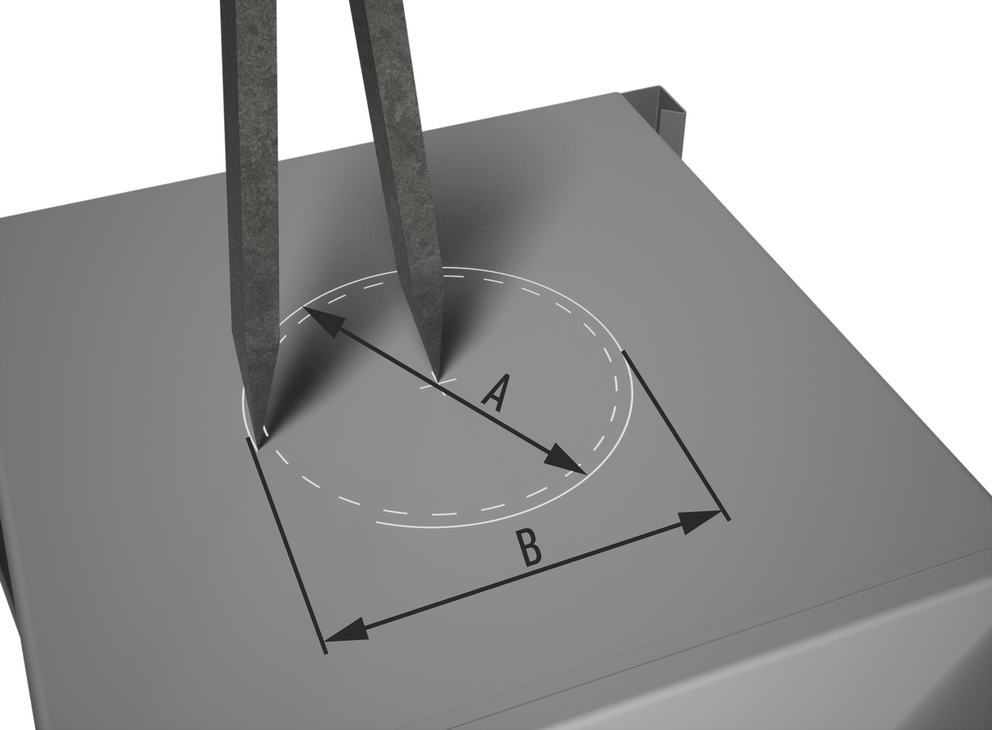

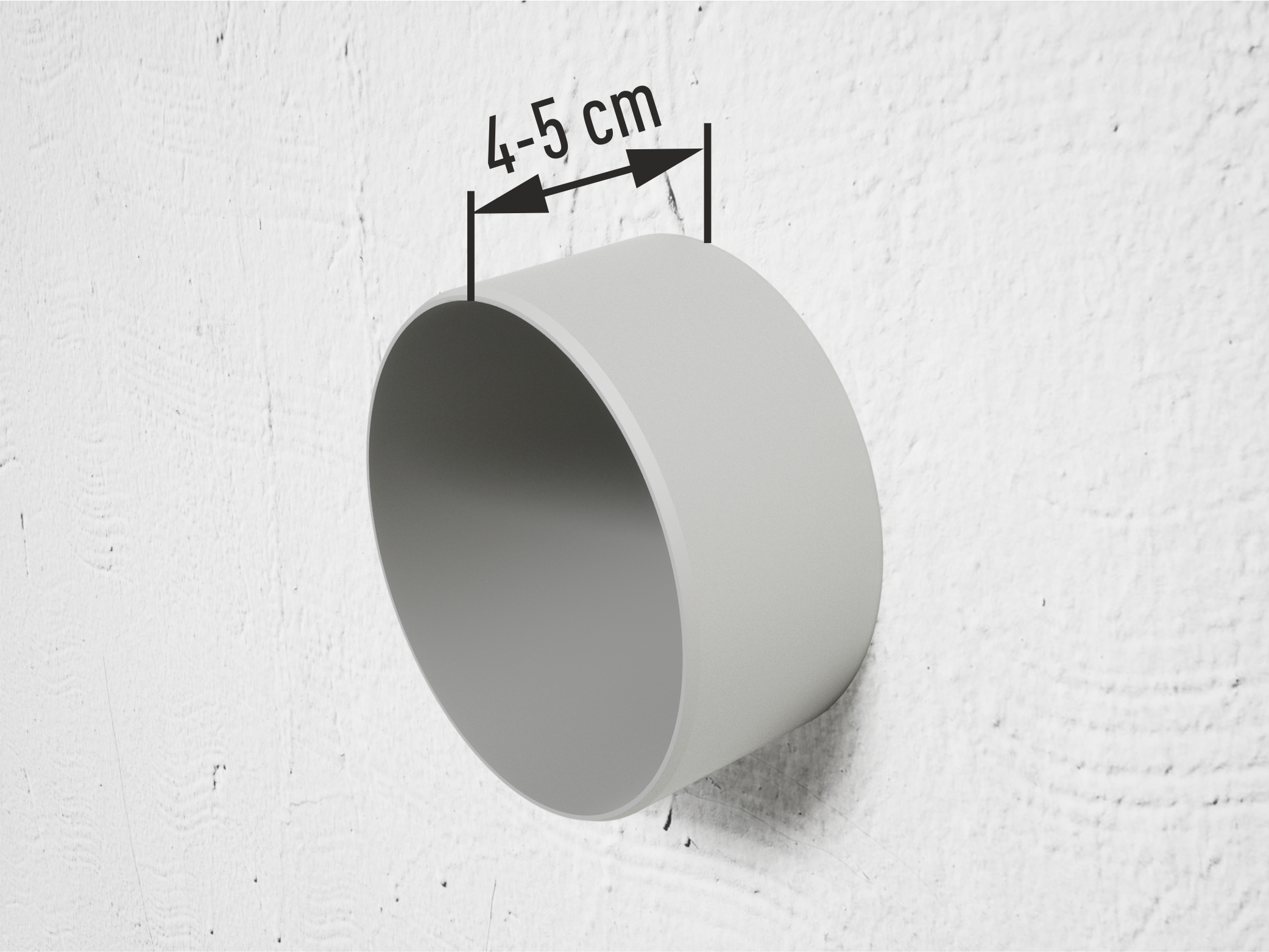

Markera och skär ut rördiameter inkl. tillägg för tätningen på baksidan av vattenkupan (bild 1).
Tillägg för tätningen:
— I diameter: 8 mm
— I radie: 4 mm
Notera
Max. diameter: 120 mm

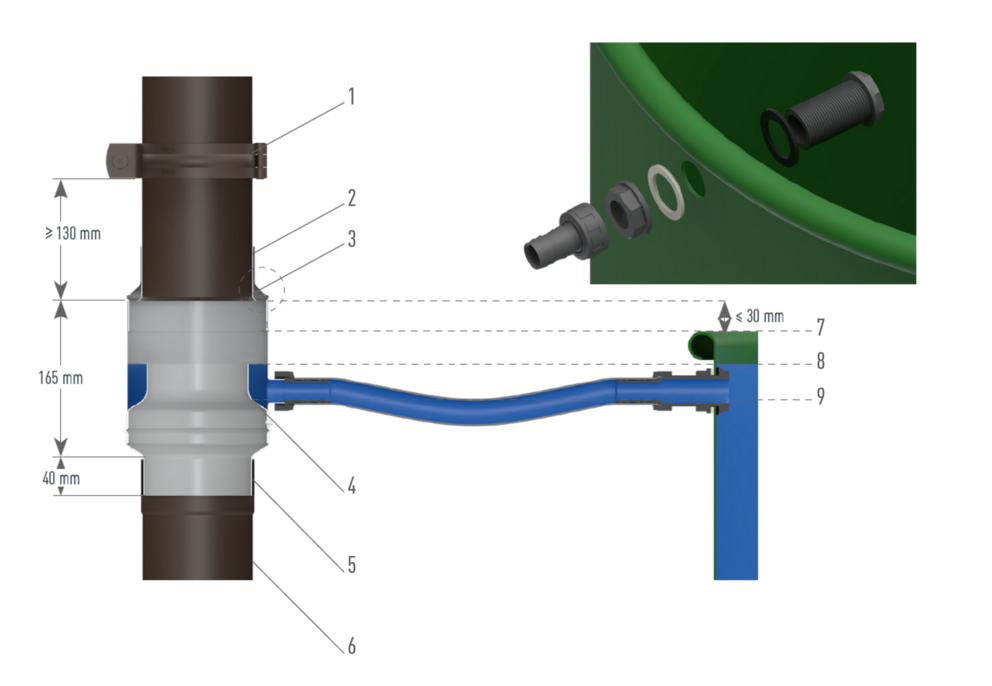

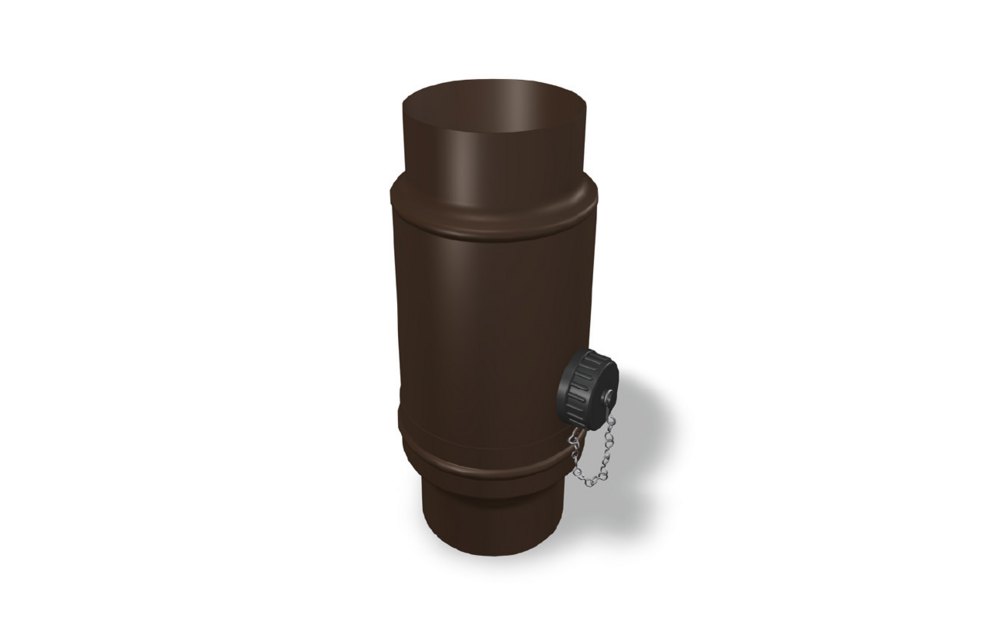

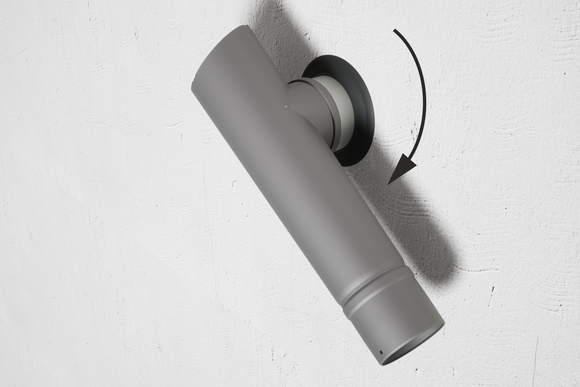

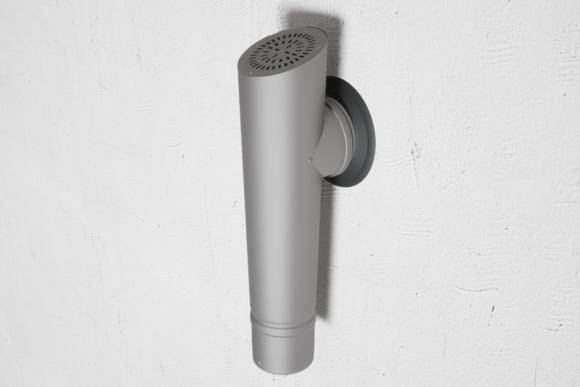

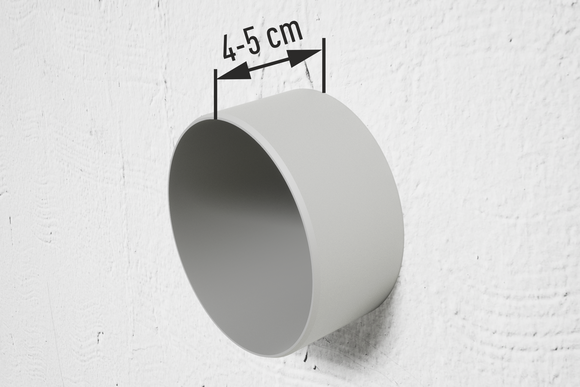

Regnvattensamlaren är ett praktiskt hjälpmedel för att utnyttja naturens resurser på bästa sätt!
Genom regnvattensamlaren fylls regntunnan direkt via stupröret vid nederbörd och samlar upp vattnet till önskad nivå.
1 Rörsvep |
6 Stuprör |
Notera
Beroende på nedsmutsningen ska du regelbundet avlägsna löv och smuts och eventuellt is och snö från regnvattensamlaren. För att undvika frostskador ska slangkopplingen tas bort på vintern och regnvattensamlaren förslutas med det medföljande skruvlocket.
