Genomföringar och ventiler/infattningar

Klicka på önskat ämne för att komma direkt till motsvarande anvisning:

• Skorstensbeslag
• Infattning takfönster
• Taklucka
• Infattningsplatta och ventilationsrör
• Halvmåneformad ventilationsöppning och genomföring för kablar
• underlagsskiva

Skorstensbeslag utförs som fackmässigt plåtslagararbete. Förbered de stående falsanslutningarna för påmonteringen av sidoplåtarna genom att bocka upp PREFA-taktäckningen (30 mm).

Efter montering av takplattan ska det övre plattomslaget justeras så att det går att haka fast ett rakt framstycke (bild 1-4).

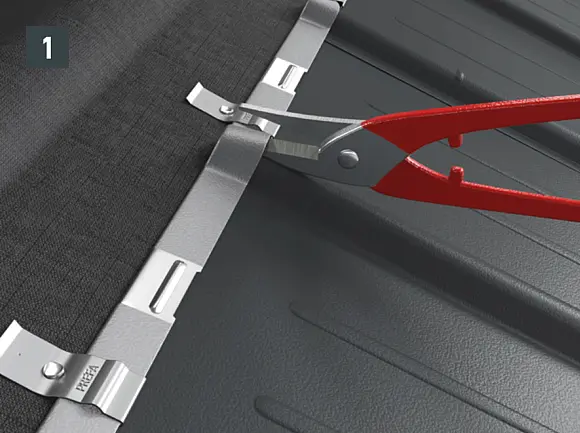

• Klipp in omslaget vid rillans topp (bild 1) och bänd upp omslaget med schaljärnet (bild 2).

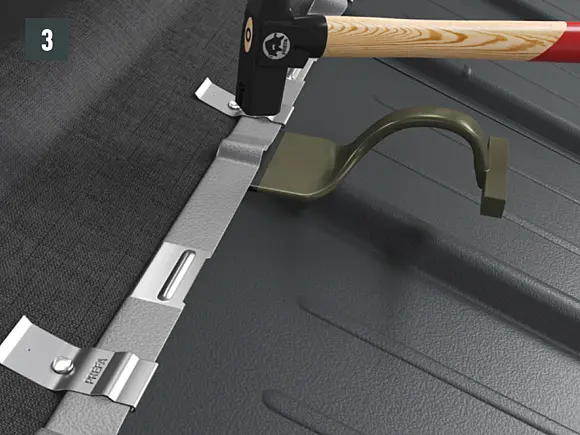

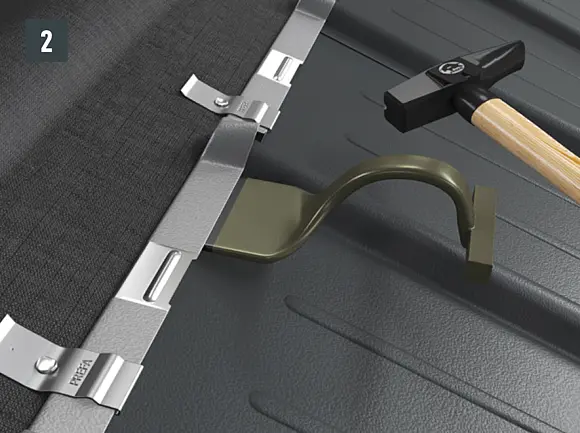

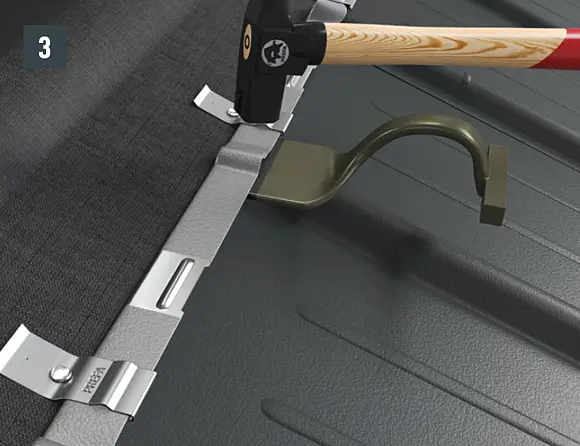

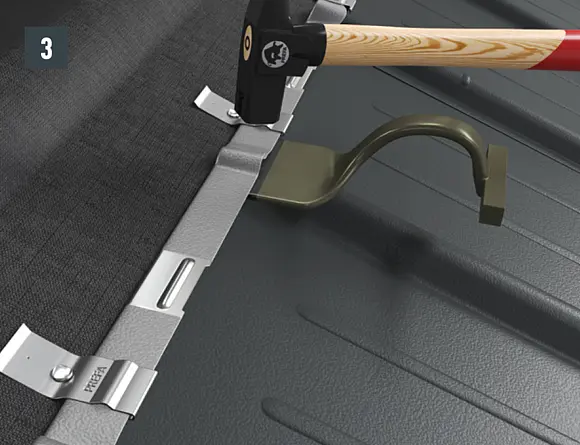

• Använd hammaren och slå rillan platt (bild 3), så att det bildas en jämn och öppen fals. Någon inklippning vid plattskarven behövs inte. Nu kan framstycket (bröstplåt) utan problem hakas fast.

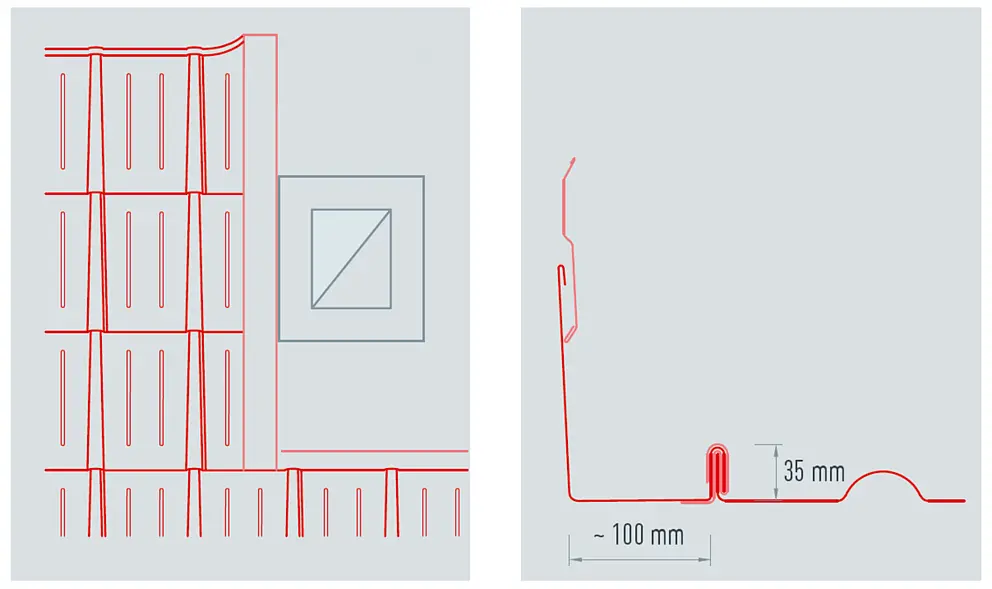

Sidostyckets längd är beroende av hela takelementen och falstilläggen. Haka fast sidostycket i takplattan i den nedre änden.

I det övre området ska sidostycket nå över det övre plattomslaget.
Vid variant 1–150 mm
Vid variant 2 – 70 mm

• Dra infattningens bakstycke ca 150 mm över plattans överkant. Fäll upp den övre takplattans omslag till den nästföljande takplattans rilla (bild 1).
• För att förbättra drivsnöskyddet i området ska du limma ett fogband över hela överlappningsområdet (bild 2).

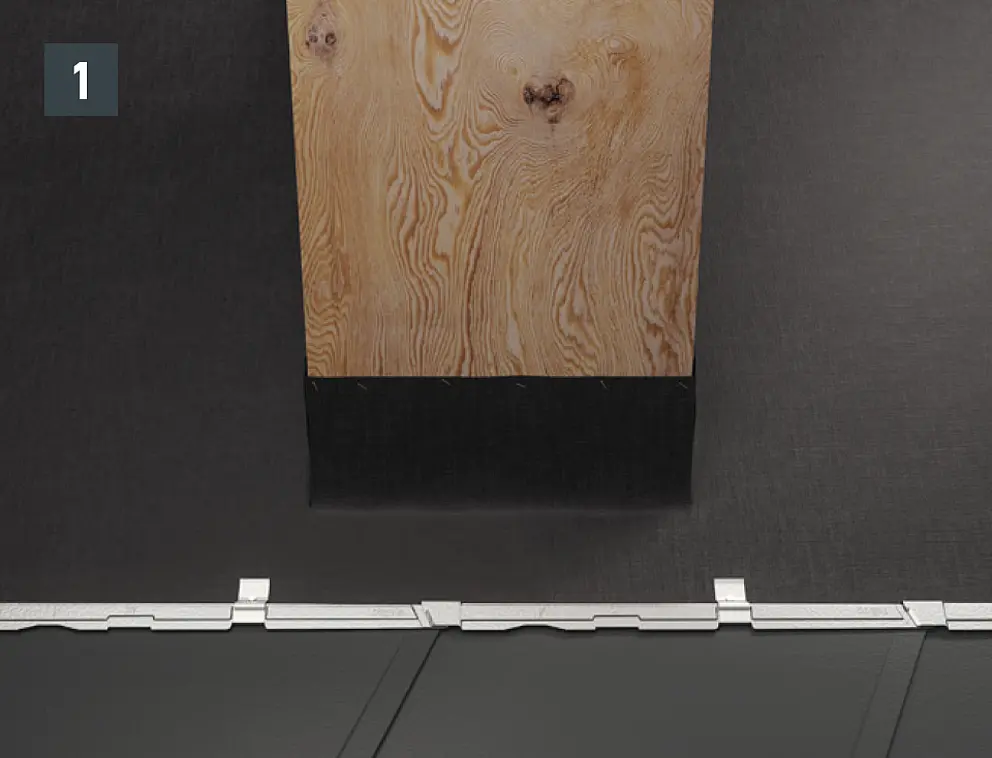

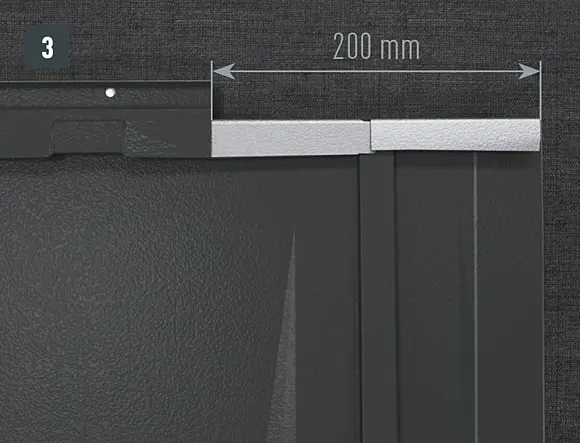

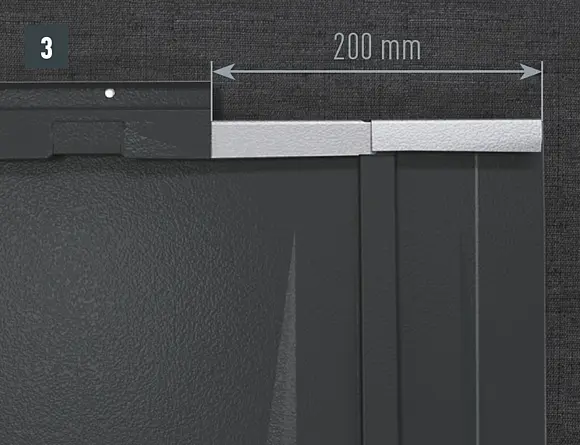

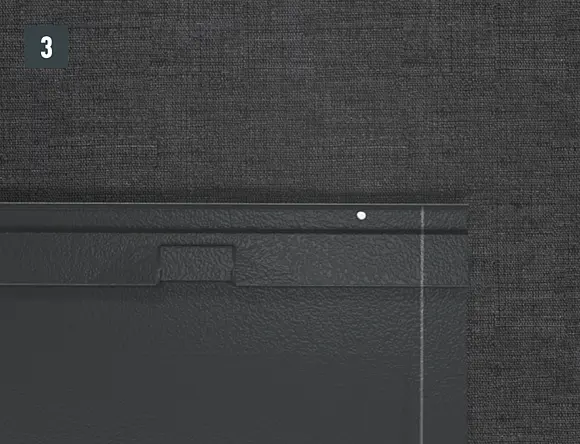

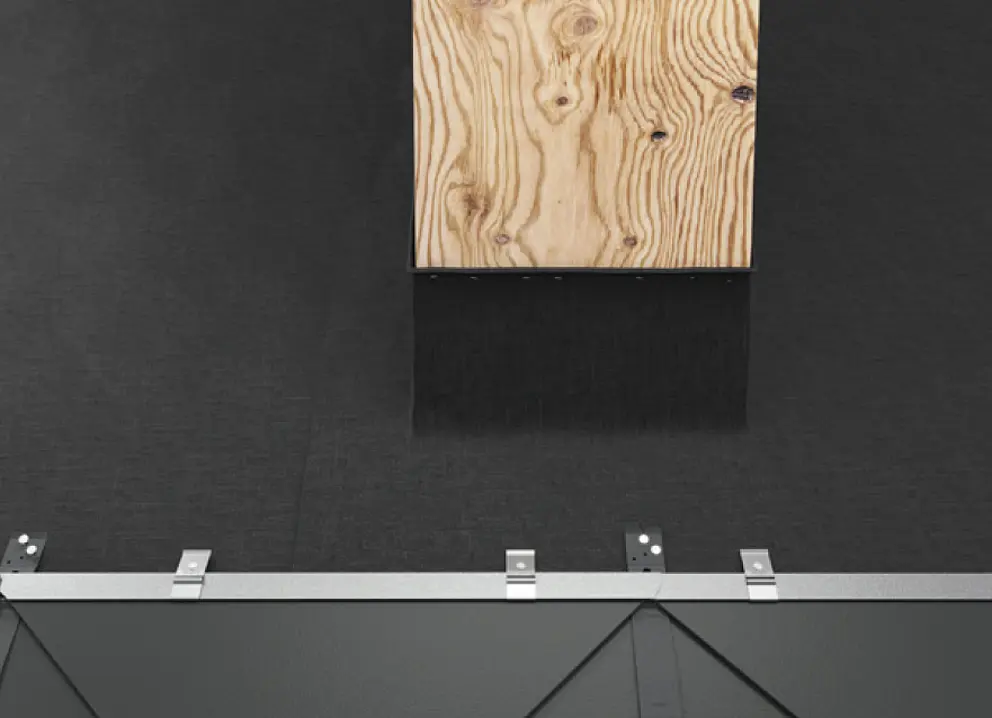

• Skär till takplattans startskena exakt efter plattans rilla. Framsidan på takplattans startskena ska löpa i linje med takplattans omslag över hela längden (bild 3).

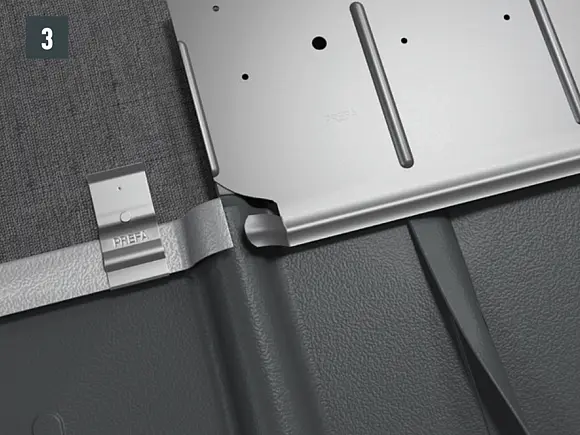

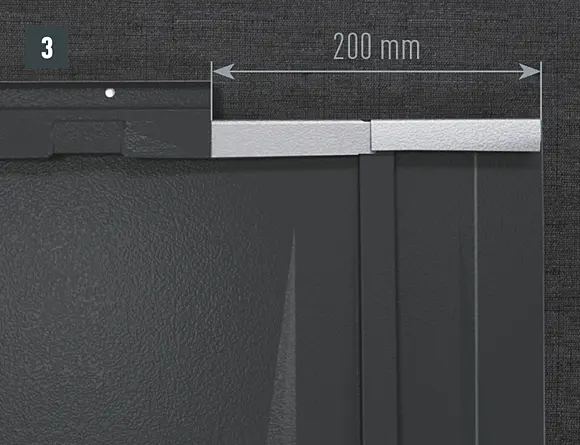

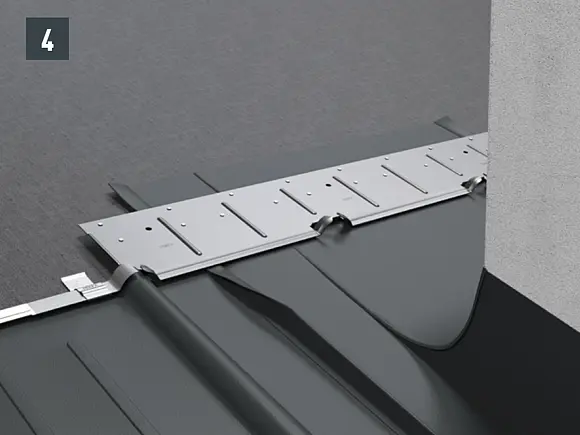

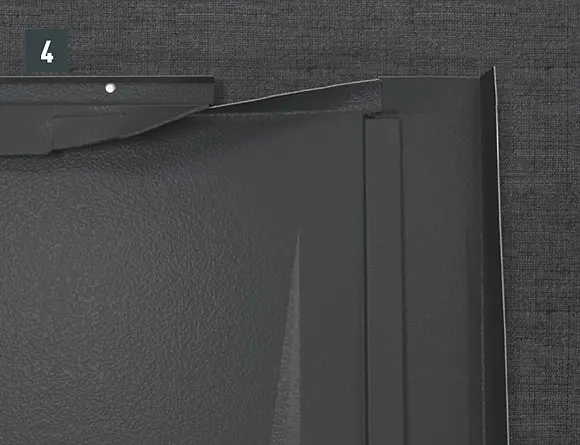

• Fäst startskenan i alla fördefinierade små spikhål (bild 4).

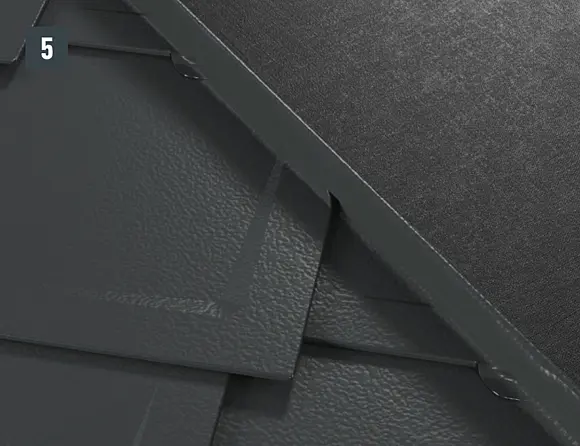

• Montera takplattorna i täckriktningen som på takytan (bild 5).

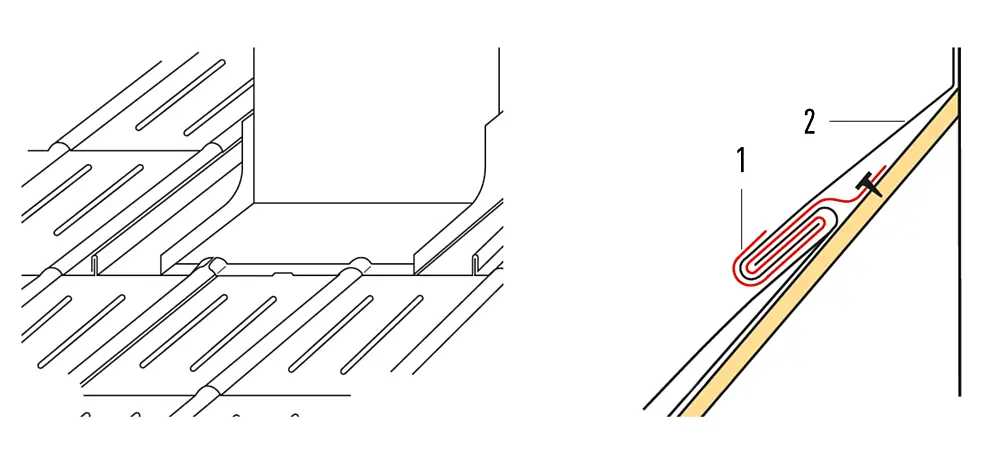

• Falsa in bakstycket som fackmässigt plåtslagararbete och placera en 50 mm bred returböj 20 mm över plattkanten. Böj ned omslaget till plattans underkant. Detta underlättar inarbetningen av rillan (bild 1,2 + 3).
• Nästa plattrad hakas fast i bakstycket och läggs sedan.

Som förberedelse för beslagets framstycke ska ändplattor för takromber 29 × 29 resp. 44 × 44 monteras. Dessa möjliggör en horisontell infästningsfals för regntät integrering av beslaget. Fäst varje ändplatta vid takromber 29 × 29 med 1 st. Klammer och vid takromber 44 × 44 med 2 st. klamrar.

Vid montering av ändplattor för takromber 29 × 29 ska den medföljande maskeringsremsan monteras över takrombsklammer 29 × 29 (bild 1 + 2).

Sidostyckets längd är beroende av hela takelementen och falstilläggen. Haka fast sidostycket i PREFA-taktäckningen i den nedre änden. I det övre området ska sidostycket nå över det övre plattomslaget.

Markera takromberna 29 × 29 och 44 × 44 efter beslagets bredd resp. beroende på nödvändig tillskärning, lägg till 30 mm för sidokantning och klipp till takromberna (bild 3). Vid alla sidokantningar av takromberna ska falsarna som löper snett nedåt klippas ut och böjas upp på undersidan (bild 4–6).

Den sneda patentfalsen på översidan ska klippas ut vid den uppvikta kanten enligt bild 6.

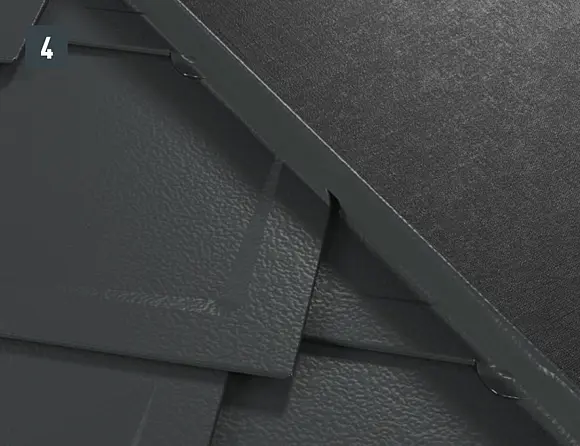

• Efter utskärningen av de sneda falsarna viks takrombernas kant upp ca 30 mm vid sidoanslutningarna (bild 7). En fackmässig utformning garanterar att taket är regnsäkert.

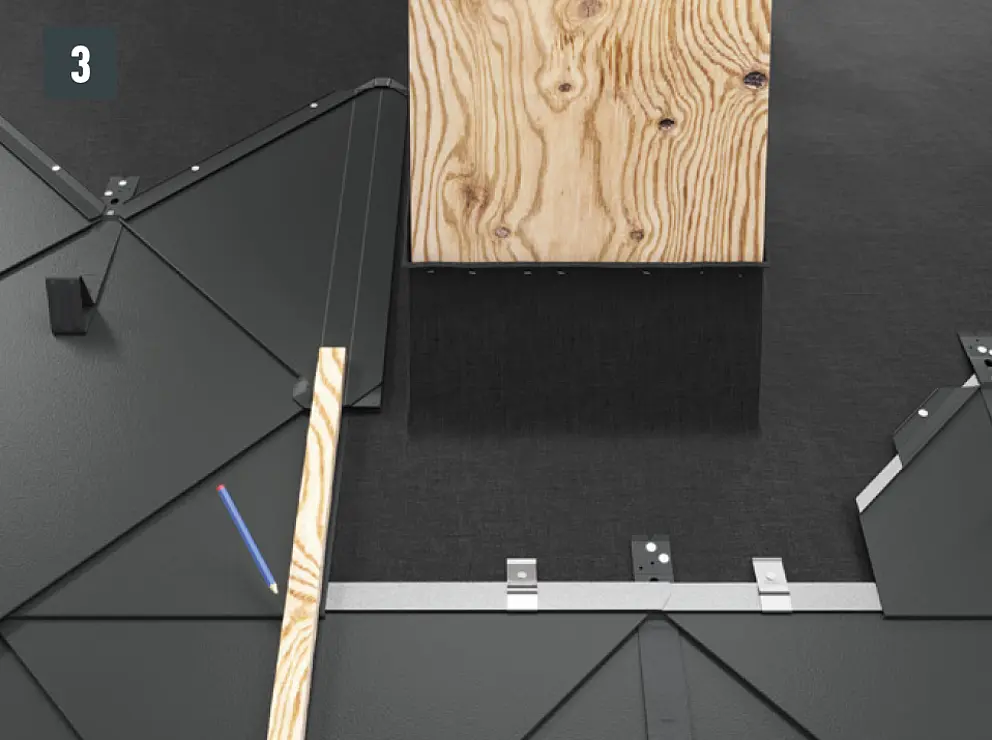

• Efter förberedelse av takromberna kan sidoplåten tillverkas och arbetas in i taktäckningen. Fixera sidostyckena i underkonstruktionen med returklamrar (bild 8).

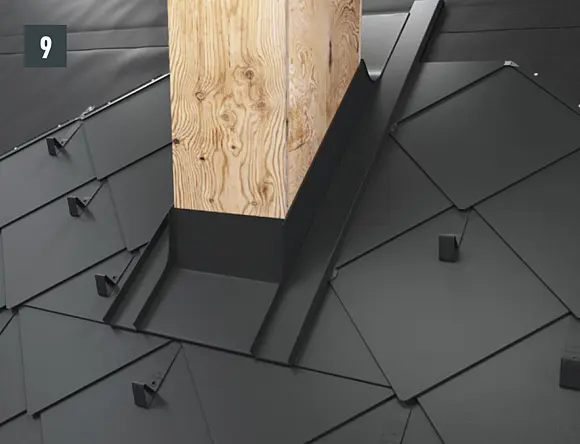

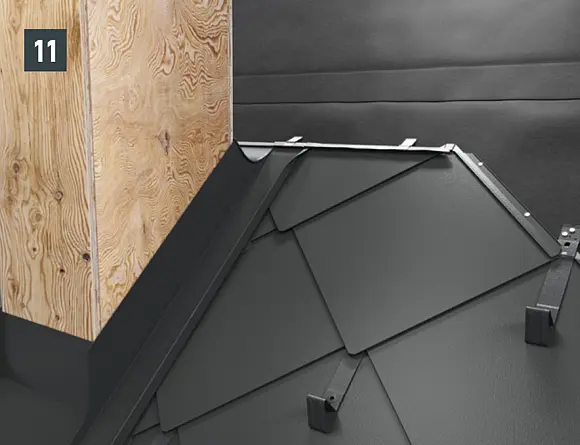

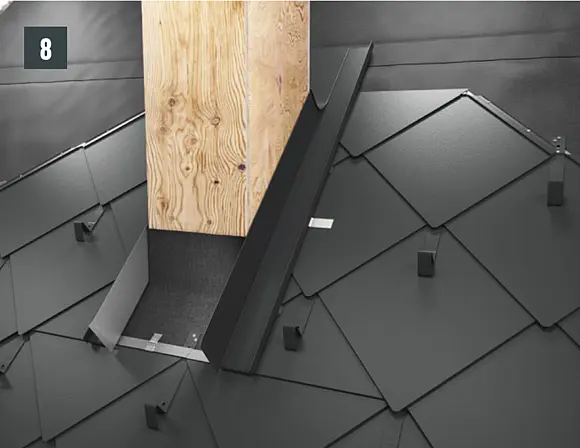

• Nu är infattningen färdig (bild 9).

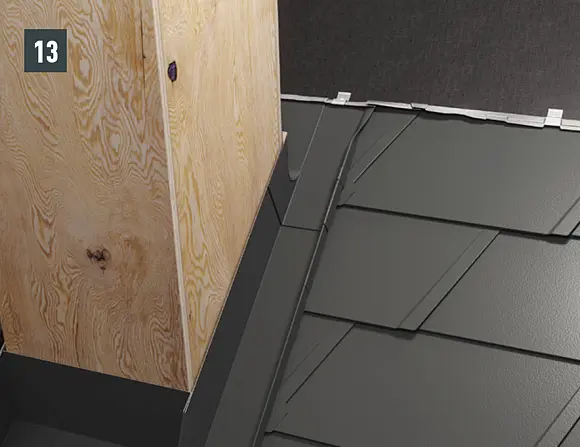

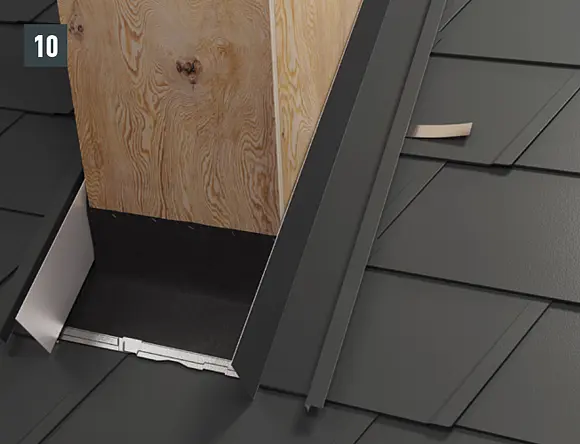

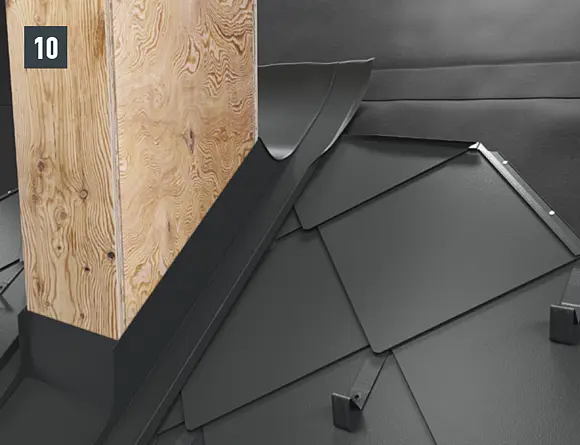

Lägg om sidostyckenas vertikala falsar i det övre området (bild 10) och klipp till bakstycket samt sidostyckena med 30 mm tillägg (bild 11). Tillverka omslaget – nu kan startplattor för takromber 29 × 29 eller 44 × 44 monteras över beslaget och täckningen av takytan fortsättas.

Dra upp takshingel och takshingel DS.19 så långt att den sista raden av PREFA-taktäckningen under skorstenen kan läggas.

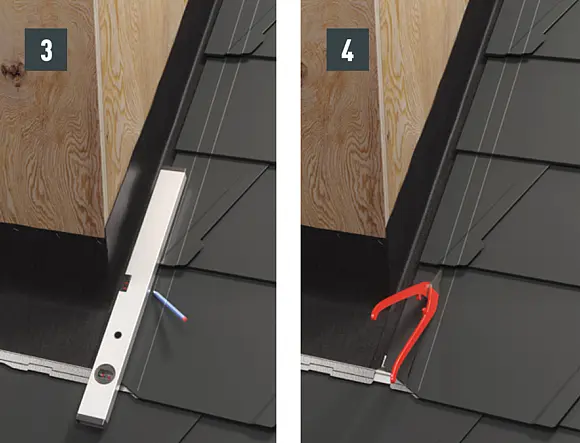

• Markera skär- och böjkanten beroende på sidostyckets bredd (ca 100 mm) (bild 2).

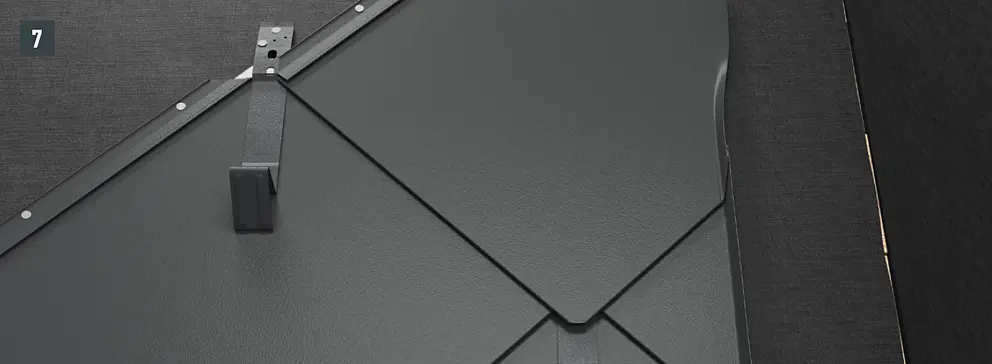

• Lägg upp takshingel resp. takshingel DS.19 på sidorna bredvid skorstenen och klipp till dessa beroende på sidostyckenas bredd (ca 100 mm) med 30 mm tillägg för den senare uppvikningen av taktäckningen (bild 3 + 4).

• Markera kantningsområdet och 30 mm falstillägg och klipp vid falstillägget (bild 5).

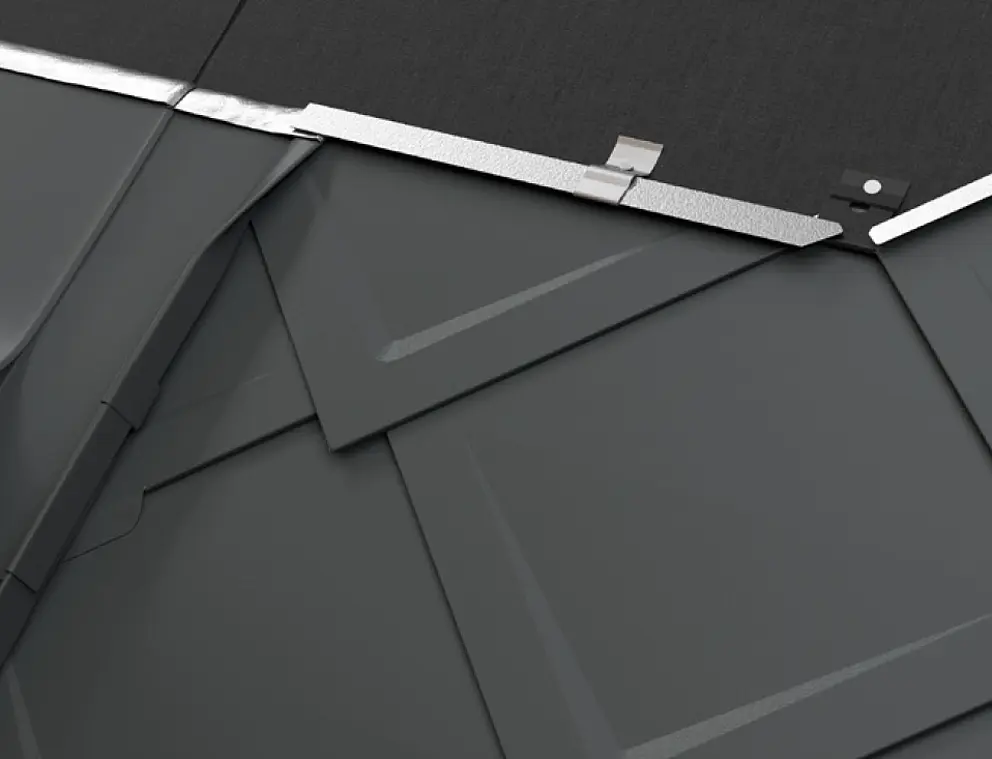

• Skapa falsutklippningar (bild 6 och 7).
• Täck in utklippt takshingel eller takshingel DS.19 och vik upp kanten (bild 8 + 9).

En fackmässig utformning garanterar att taket är regnsäkert.

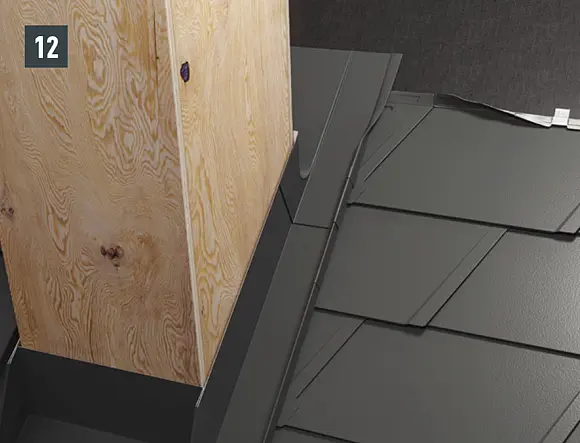

Förbered beslaget (bak- och sidostycke) och fixera dessa i underkonstruktionen med returklamrar (bild 10 + 11).

Lägg om sidostyckenas vertikala falsar i det övre området och klipp till bakstycket samt sidostyckena med 30 mm tillägg. Tillverka omslaget – nu kan täckningen av takytan fortsättas över beslaget (bild 12 + 13).

Dra upp takplatta R.16 resp. takpanel FX.12 så långt att hela den sista raden av PREFA-taktäckningen under skorstenen kan läggas.

Framstyckets längd är beroende av hela takelementen och falstilläggen. Haka fast framstycket i PREFA-taktäckningen i den nedre änden.

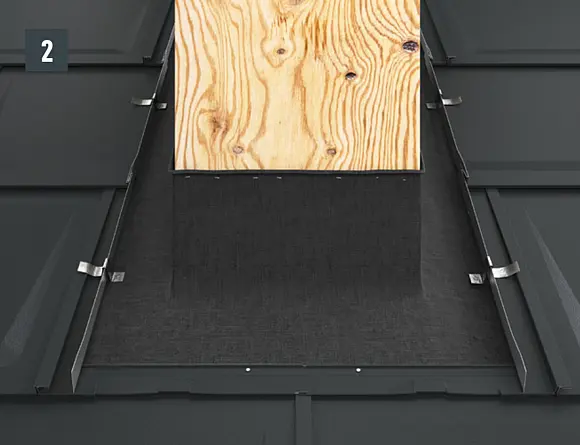

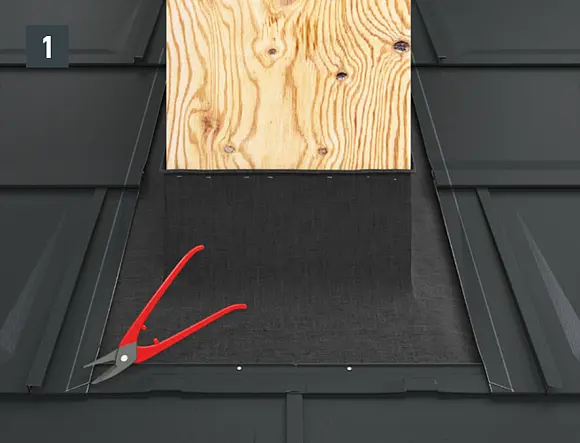

• Markera 30 mm överskjut för den stående falsen vid anslutningen till skorstenen och klipp till PREFA-taktäckningen (bild 1).
• Förbered de stående falsanslutningarna för påsättning av sidoplåtarna (bild 2) genom att bocka upp PREFA-taktäckningen (30 mm).
• Efter förberedelse av taktäckningen kan sidoplåten tillverkas och arbetas in i taktäckningen. Fixera sidostyckena i underkonstruktionen med returklamrar.

Klipp ut den övre patentfalsen i kantningsområdet så att en hakfals kvarstår och bocka upp takplatta R.16 eller takpanel FX.12 30 mm i rät vinkel mot takytan (bild 3 + 4).

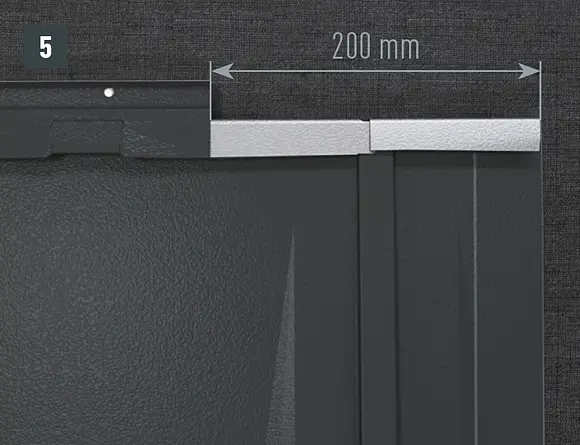

Vid infattningsbakstycket klipps den övre infästningsfalsen på takplatta R.16 resp. takpanel FX.12 in vid ca 200 mm och tas bort. Böj runt infästningsfalsen bakåt och bocka upp överskjutet på sidorna i 90° (bild 5 + 6). Infattningsframstycket sätts in.

• Stäng den stående sidofalsen, lägg om utåt i den övre änden och markera, klipp till, kanta om och fäst bakstycket med klamrar längs PREFA-taktäckningen (bild 7 + 8).
• Därefter kan nästföljande rad med PREFA-taktäckningen läggas genomgående över hela bredden (bild 9).

För vanliga enkel­fönster från Velux och Roto har PREFA färdigtillverkade fönsterinfattningar för snabb och exakt montering.

Dra upp PREFA-taktäckningen så långt att den sista raden av PREFA-taktäckningen under skorstenen kan läggas.

• Markera och klipp till 30 mm överskjut vid anslutningen till fönstret (bild 1).
• Förbered de stående falsanslutningarna för påmonteringen av sidoplåtarna genom att bocka upp PREFA-taktäckningen (30 mm). Bocka upp 30 mm överskjut (bild 2).
• Framstyckets längd är beroende av hela takelementen och falstilläggen. Haka fast framstycket i PREFA-taktäckningen i den nedre änden (bild 3).
• Öppna PREFA-taktäckningens övre plattomslag och bocka upp sidoöverskjutet 90°. Därefter sätts bakstycket in (bild 4).

• Lägg om den stående sidofalsen löpande utåt vid bakstyckets övre ände (bild 5).
• Beskär takfönsterinfattningens bakstycke längs PREFA-taktäckningen, kanta och fäst med klamrar (bild 6 + 7).
• Nästföljande rad med taktäckning kan då läggas genomgående över hela bredden (bild 8).

Efter montering av takplattorna, fram till den önskade positionen för takfönsterinfattningen, ska det övre plattomslaget justeras så att det går att haka fast PREFA-takfönstrets infattningsframstycke.

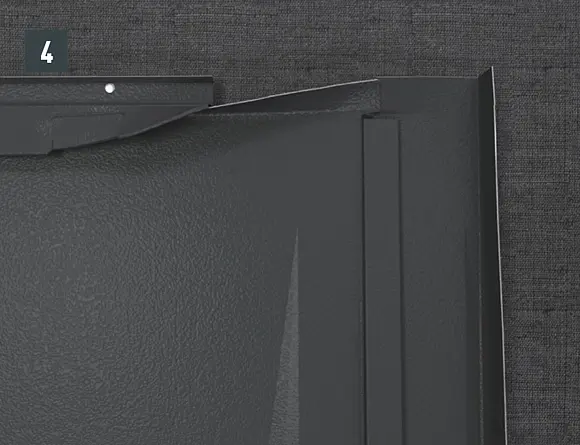

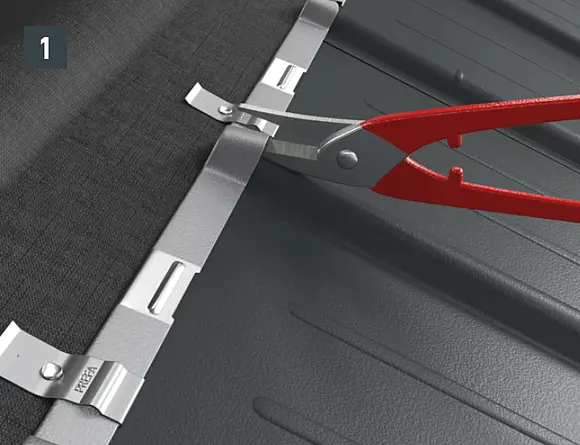

• Klipp in omslaget vid rillans topp och bänd upp omslaget med schaljärnet (bild 1 + 2).

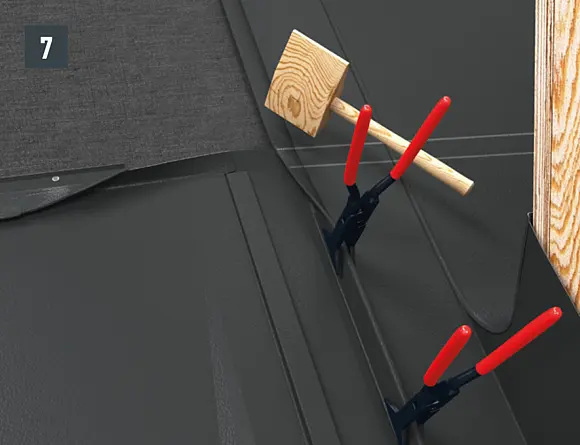

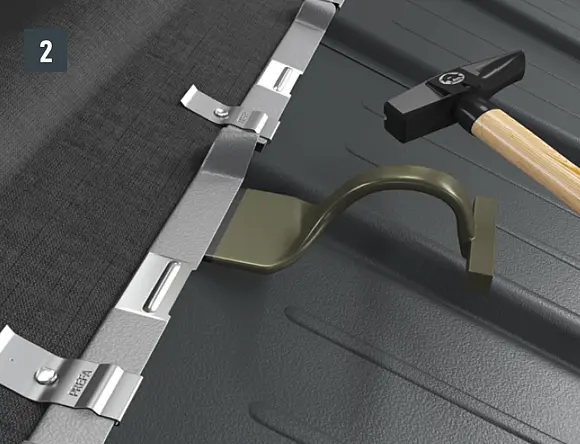

• Använd hammaren och slå rillan platt, så att det bildas en jämnt öppen fals. Någon inklippning vid plattskarven behövs inte (bild 3).

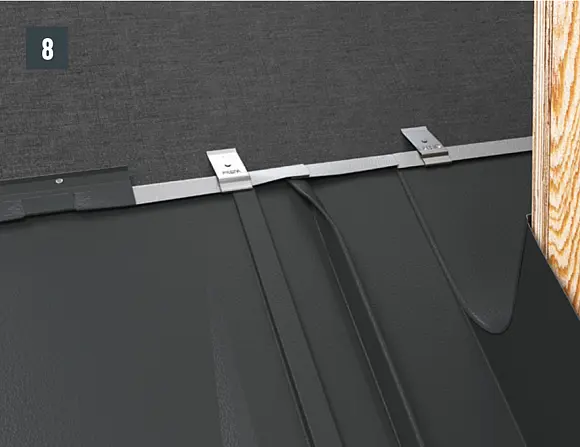

• Nu kan bröstplåten utan problem hakas fast (bild 4).

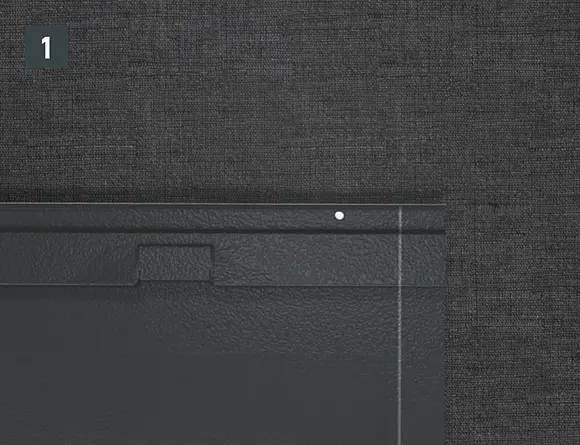

Klipp ut den övre patentfalsen i kantningsområdet så att en hakfals kvarstår och bocka upp takplatta R.16 eller takpanel FX.12 30 mm i rät vinkel mot takytan (bild 1 + 2).

• Vid infattningsbakstycket klipps den övre infästningsfalsen in vid ca 200 mm och tas bort för att underlätta uppvikningen på sidan (bild 3).
• Öppna PREFA-taktäckningens övre fals och vik upp taktäckningen på sidan vid markeringen (bild 4).

Vid alla kantningar av takshingel och takshingel DS.19 på vänster sida ska falsarna som löper snett nedåt klippas ut, detta för att förhindra kapillärkraft.

• Markera kantningsområdet och 30 mm falstillägg och klipp vid falstillägget (bild 1).
• Skapa falsutklippningar (bild 2 + 3).
• Täck in utklippt takshingel eller takshingel DS.19 och vik upp kanten (bild 4 + 5).

En fackmässig utformning garanterar att taket är regnsäkert.

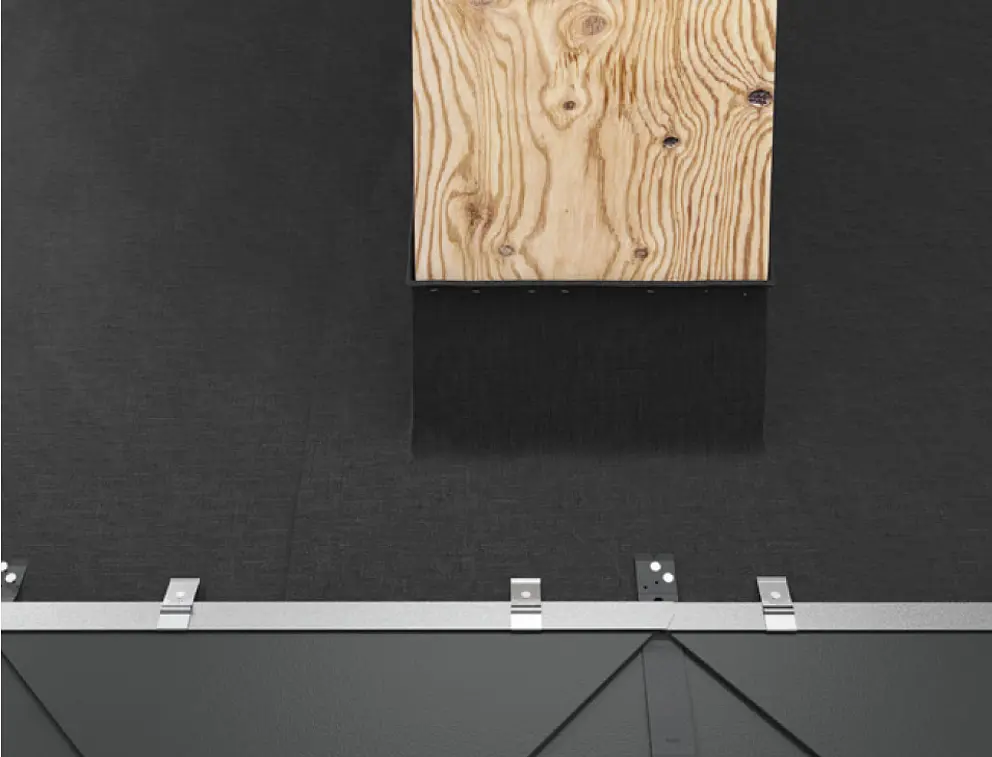

Som förberedelse för takfönsterinfattningens framstycke ska ändplattor för takromber 29 × 29 resp. 44 × 44 monteras. Dessa möjliggör en horisontell infästningsfals för regntät integrering av beslaget.

Vid alla sidokantningar av takromb 29 × 29 och 44 × 44 ska falsarna som löper snett nedåt klippas ut och bockas upp på undersidan.

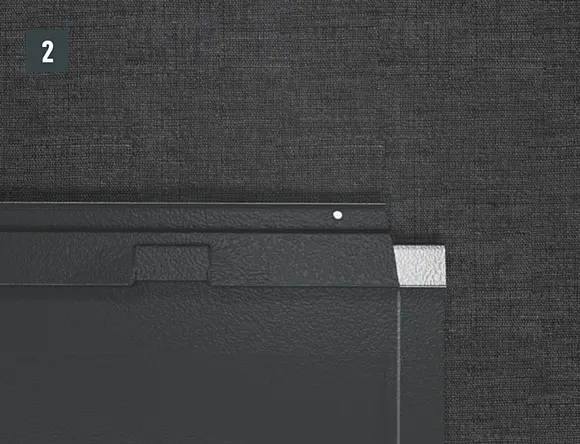

• Klipp takromb 29 × 29 resp. 44 × 44 vid falstillägget och skapa falsutklippningen (bild 1).

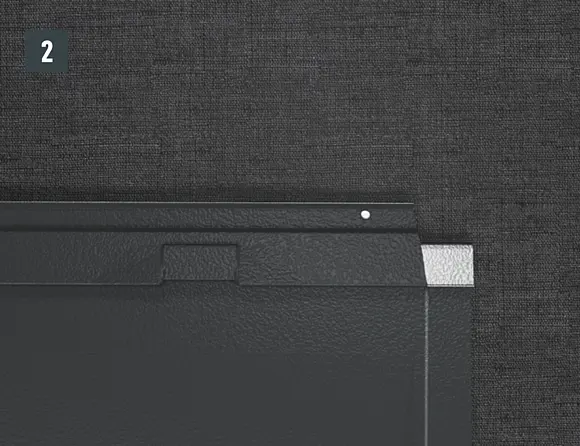

• Böj upp falsutformningen och klipp den rund (bild 2).
• Täck in den utklippta takromben 29 × 29 resp. 44 × 44 och vik upp den (bild 3 + 4).

En fackmässig utformning garanterar att taket är regnsäkert.

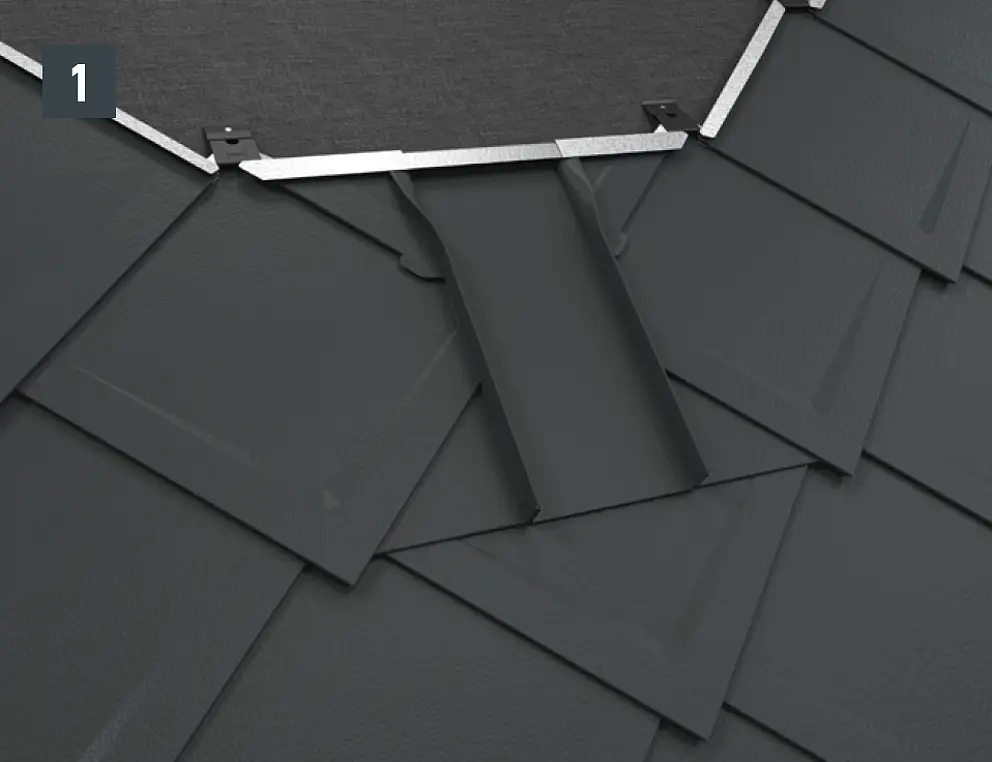

För att få en horisontell infästningsfals för regntät integrering av infattningen bakom takluckan, ska ändplattor för takromber 29 × 29 resp. 44 × 44 monteras.

Nu kan startplattor för takromber 29 × 29 resp. 44 × 44 monteras över infattningen och täckningen av takytan fortsättas.

För att möjliggöra anslutningen till undertaket resp. till tätskiktet förmonteras inte takluckans infattning på träramen.

Lägg taktäckning fram till önskad position för takluckan.
OBSERVERA: Var uppmärksam på takstolarnas läge.

• På grund av träramens högre påfrestning (snötryck) ska man se till att denna monteras med bakväggen (30 mm) liggande mot översidan (bild 1).

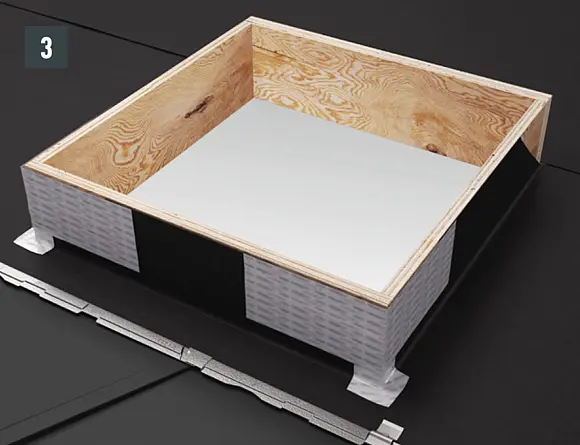

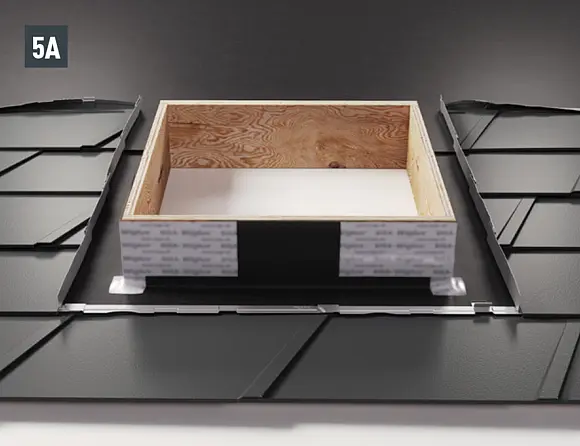

• Placera träramen med avstånd 85 mm mellan framkant taktäckningens fals till framkant träram, markera och klipp ut träramens yttermått. Öppna tätskiktet. Anslut träramen med träpanelen eller läkten (bild 2).
  OBSERVERA: Vid tjockare folier och paneler över 24 mm ska den färdiga ramhöjden beaktas.

• Fäst träramen med 4 skruvar. Lossa skruvarna nedtill efter monteringen av infattningen, så att träramen kan riktas in. Dra sedan åt skruvarna igen (bild 3).
  NOTERA: Limma tätskikt/undertak på träramen enligt nationella normer. Limband ingår inte i leveransomfattningen.
• Markera skär- och bockningskant 30 mm för uppvikt tak-täckning (bild 4).

• Öppna PREFA-taktäckningens övre plattomslag och bocka upp taktäckningen 30 mm till markeringen 90° (bild 5A + 5B).

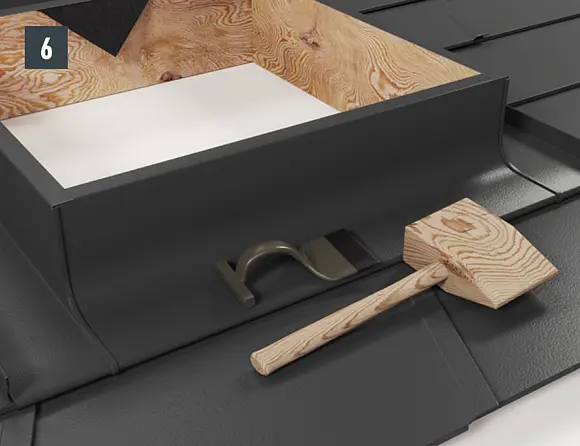

• Lägg takluckans infattning i taktäckningens uppvikta 30 mm, haka fast i framstycket och stäng Montera en returklammer per stående fals som extra infästning (bild 6).
• Lägg om den stående sidofalsen löpande utåt vid bakstyckets övre ände (bild 7).

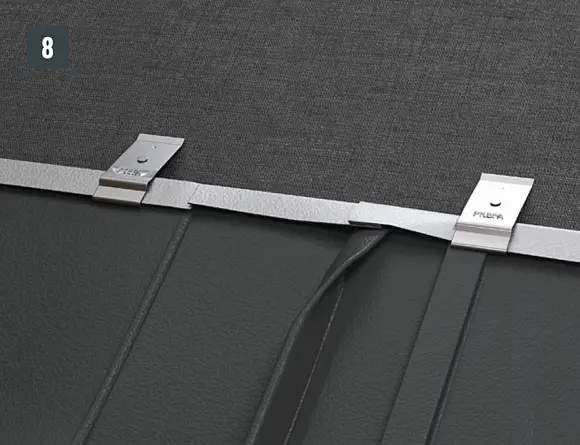

• Beskär takluckans bakstycke längs PREFA-taktäckningen, kanta om och fäst med klamrar (bild 8).

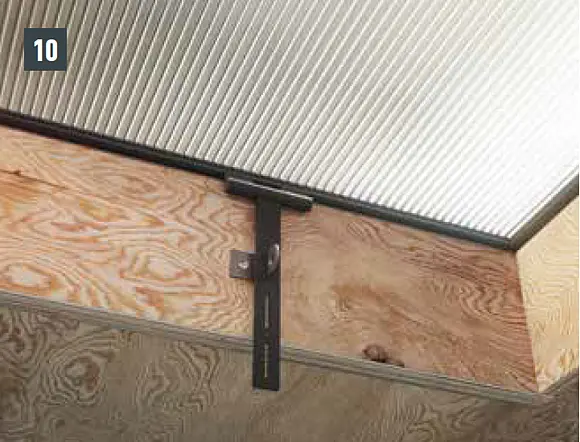

• Positionera locket på ramen och fäst i de förtillverkade hålen med de medföljande skruvarna (6,3 × 22) (bild 9).
• Markera stängningsvinkelns läge med locket stängt och fäst med de medföljande skruvarna (bild 10).

Efter montering av takplattorna, fram till den önskade positionen för takluckan, ska det övre plattomslaget justeras så att det går att haka fast takluckans infattningsframstycke.

• Klipp in omslaget vid rillans topp och bänd upp omslaget med schaljärnet (bild 1 + 2).
• Använd hammaren och slå rillan platt, så att det bildas en jämnt öppen fals. Någon inklippning vid plattskarven behövs inte (bild 3).
• Nu kan bröstplåten utan problem hakas fast (bild 4).

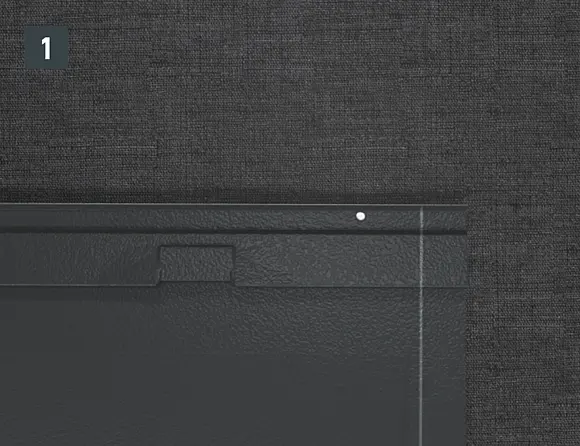

Klipp ut den övre patentfalsen i kantningsområdet så att en hakfals kvarstår och bocka upp takplatta R.16 eller takpanel FX.12 30 mm i rät vinkel mot takytan (bild 1 + 2).

• Vid infattningsbakstycket klipps den övre infästningsfalsen in vid ca 200 mm och tas bort för att underlätta uppvikningen på sidan (bild 3).
• Öppna PREFA-taktäckningens övre fals och vik upp taktäckningen på sidan vid markeringen (bild 4).

Vid alla kantningar av takshingel och takshingel DS.19 på vänster sida ska falsarna som löper snett nedåt klippas ut, detta för att förhindra kapillärkraft.

• Markera kantningsområdet och 30 mm falstillägg och klipp vid falstillägget (bild 1).
• Skapa falsutklippningar (bild 2 + 3).
• Täck in utklippt takshingel eller takshingel DS.19 och vik upp kanten (bild 4 + 5).

En fackmässig utformning garanterar att taket är regnsäkert.

Som förberedelse för takluckans infattningsframstycke ska ändplattor för takromber 29 × 29 resp. 44 × 44 monteras. Dessa möjliggör en horisontell infästningsfals för regntät integrering av beslaget.

Vid alla sidokantningar av takromb 29 × 29 och 44 × 44 ska falsarna som löper snett nedåt klippas ut och bockas upp på undersidan (bild 1,2 3 + 4).

För att få en horisontell infästningsfals för regntät integrering av infattningen bakom takluckan, ska ändplattor för takromber 29 × 29 resp. 44 × 44 monteras.

Nu kan startplattor för takromber 29 × 29 resp. 44 × 44 monteras över infattningen och täckningen av takytan fortsättas.

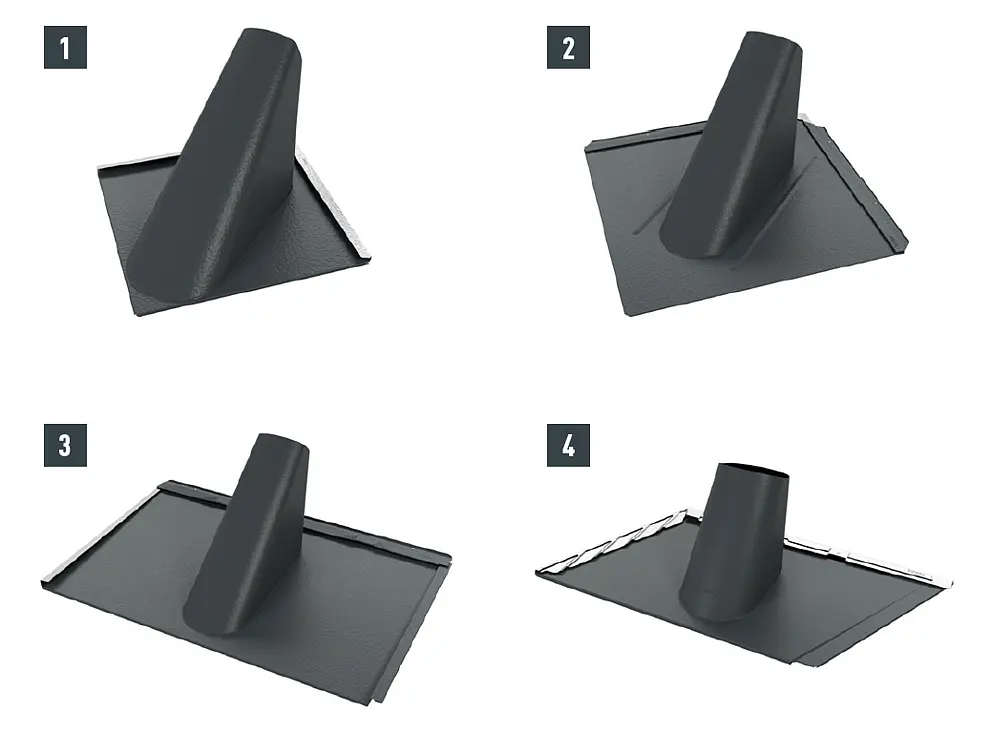

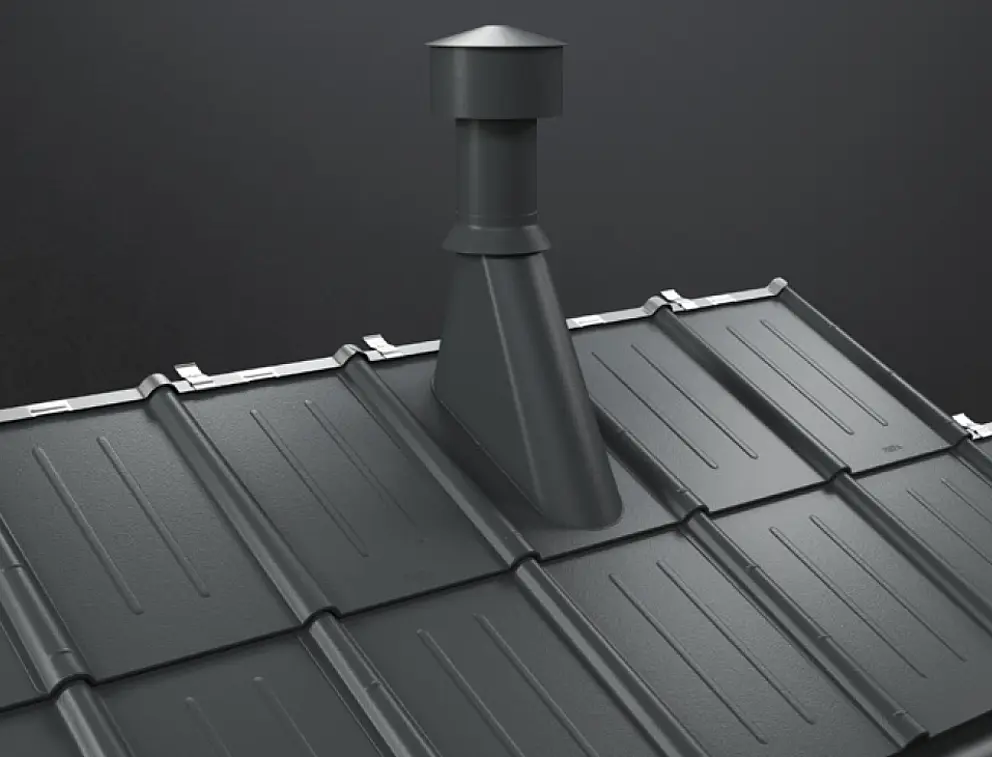

Infattningsplatta för takromb 29 × 29 (1), takromb 44 × 44 (2), takplatta R.16 och takpanel FX.12 (3) och takshingel DS.19 (4) har samma mått som respektive PREFA-taksystem och kan enkelt arbetas in i läggningen.

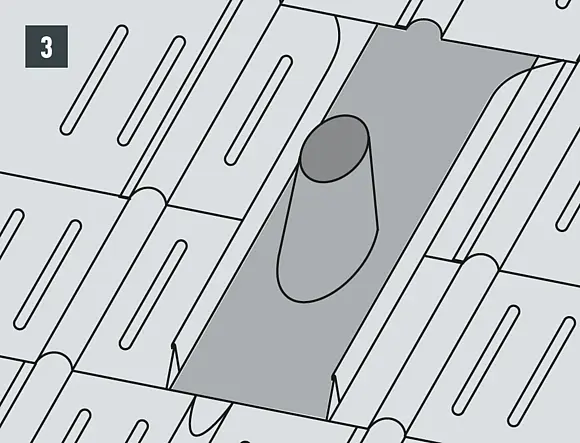

Infattningsplattan för takplattor har formen av en halv platta med ett infalsat koniskt infattningsrör.

• Rikta in infattningsplattan.
• Markera rördiameter och skär ut panelen.
• Markera rördiametern på infattningen, skär till infattningen och montera (lägg) därefter.
• Montera medföljande täckrosett och EPDM-tätning på ventilationsröret.
• Skjut sedan EPDM-tätningen nedåt över infattningen, så att övergången mellan infattningen och ventilationsröret tätas.
• Fixera täckrosetten på röret.

Om genomföringens position är fastställd och infattningsplattan till följd av detta inte kan användas, kan rörgenomföringar utföras med hjälp av en infattningsplatta för infalsning. Infattningsplattor lämpar sig för rörgenomföringar Ø 80–125 mm.

Beroende på taksystemet når infattningsplattan över 1 till 2 rader och kan monteras på sidan på valfri plats.

• Vik upp PREFA-taktäckningen 30 mm på båda sidor av infattningen (bild 1).
• Montera infattningsplattan och stäng falsar och returklamrar på båda sidor (bild 2).
• Lägg om båda de stående falsarna löpande utåt i den övre änden, beskär längs PREFA-taktäckningen, kanta och fäst med klamrar (bild 3).

För monteringen av infattningsplattan ska start- och ändplattor läggas vid takromber 29 × 29 resp. 44 × 44 (bild 1).

Dessa möjliggör en horisontell infästningsfals för regntät integrering av infattningsplattan.

Som alternativ till infattningen för infalsning kan också ett rör falsas in i en underlagsskiva, som läggs in i taktäckningen. Anslutningen till taktäckningen sker analogt infattningsplattan för infalsning med stående falsar (bild 1 + 2).

Om det inte går att skjuta på en infattningsplatta pga. genomföringens form och förutsättningar (t.ex. parabolantenn eller antenn), kan man använda en tvådelad universalinfattning. Integreringen i taktäckningen sker med stående falsar, analogt infattningen för infalsning.

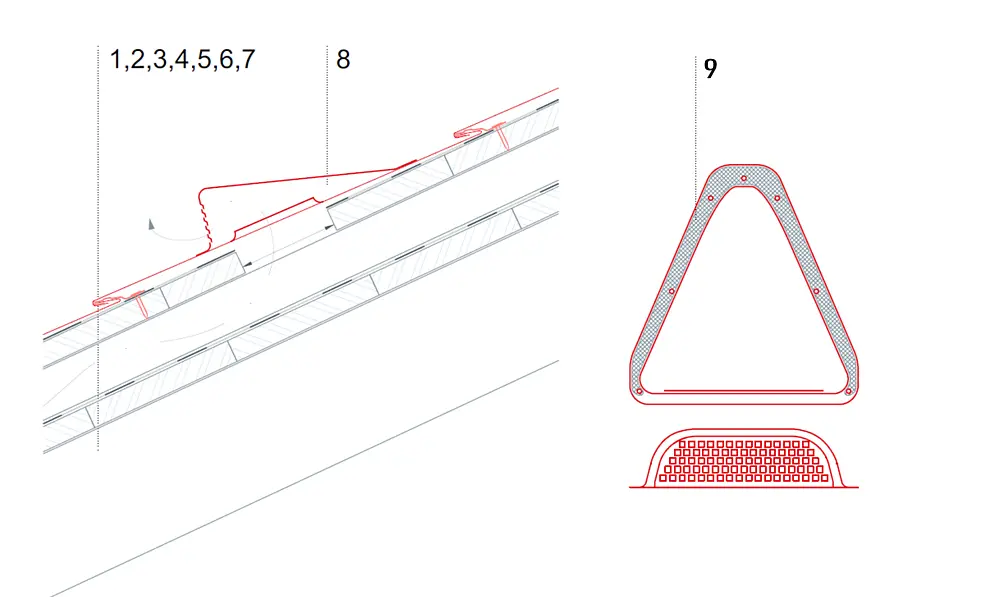

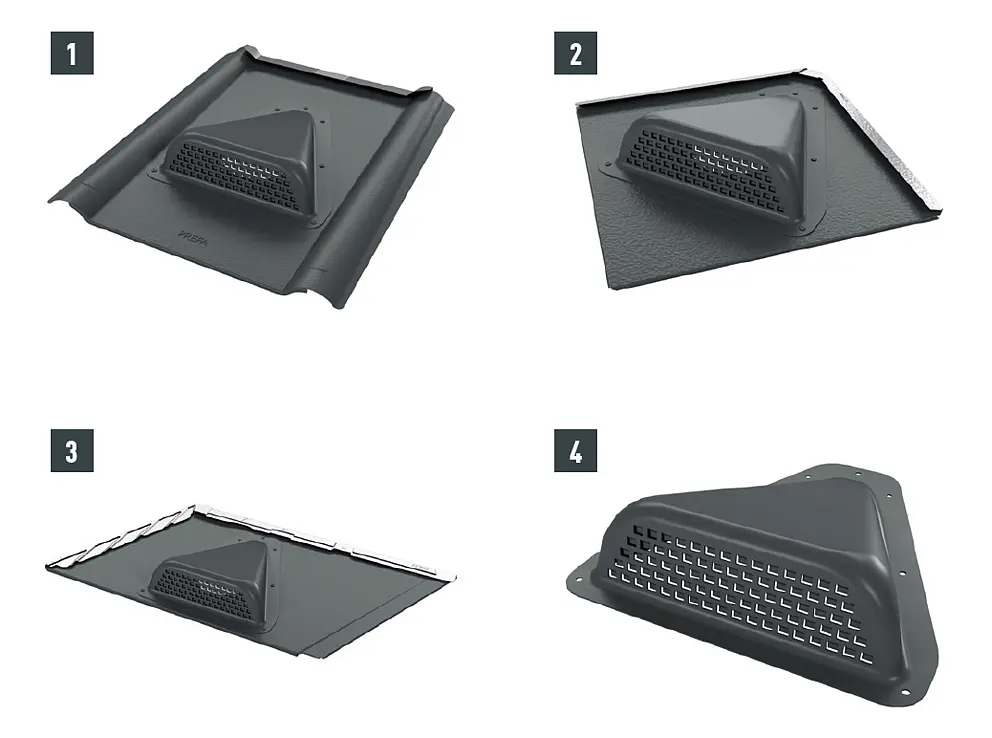

I princip är genomgående till- och frånluftsöppningar att föredra. Om detta givet projekttypen inte är möjligt, kan fristående frånluftsöppningar (halvmåneformade ventilationsöppningar) användas. De läggs in i den sista raden resp. på snednockarna i motsvarande antal.

Tänk på att det oftast behövs ett stort antal halvmåneformade ventilationsöppningar för att uppnå det frånluftsgenomsnitt som är föreskrivet enligt standarder. Använd det utförande (slät yta eller stucco) som passar till PREFA-taktäckningen. Vid hel panel ska panelen skäras till i tillräcklig utsträckning vid den halvmåneformade ventilationsöppningen.

Ventilationstvärsnitt för halvmåneformad ventilationsöppning: ~ 30 cm² panel och tätskikt ska skäras ut enligt ventilationstvärsnittet (diameter: ~ 10 cm).

Taktäckningen ska förses med en 1  cm hög förhöjning hela vägen runt urskärningarnas kanter.

För genomföring av rör och kablar, för genomföringar upp till ca 38,5 mm. Genomföring av rör och kablar respektive inbindning av dessa i div. byggnadsskikt (underlagstak, värmeisolering, lufttätt skikt, ...) ska utföras fackmässigt enligt nationella standarder och regelverk.


• Positionera och märk ut genomföringen för kablar (bild 1)
• Märk ut klistringsområde (25 mm) och öppning för rörkrage (bild 2)

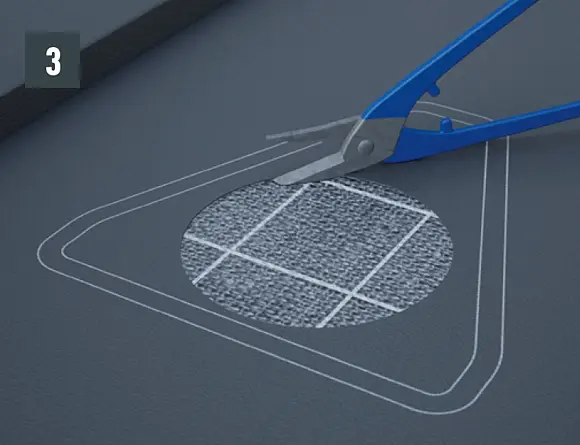

• Skär ut (bild 3).
• Flänsa (bild 4)

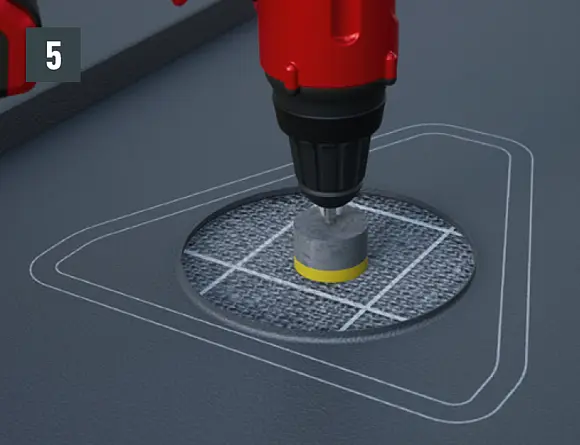

• Borra ett hål i mitten, limma fast rörkragen och dra skyddsslangen genom alla takskikt och in i huset (bild 5)
• Slipa limytorna (bild 6)
• Rengör limytorna och låt torka (bild 7)
• Stick hål på genomföringen (bild 8)

• Applicera speciallim runtom. (Bild 9)

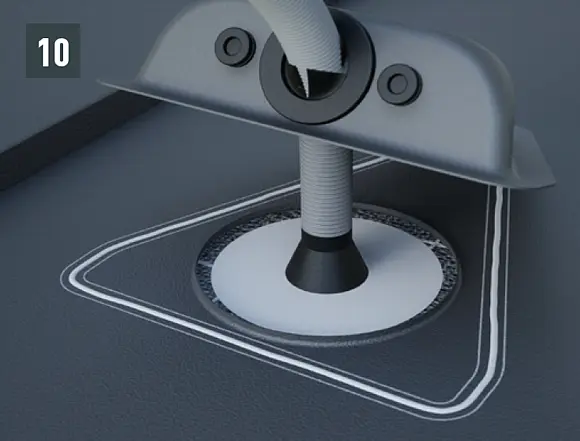

• Fäst genomföringen för kablar och tryck fast (bild 10)
• Färdigmonterad genomföring för kablar (bild 11)

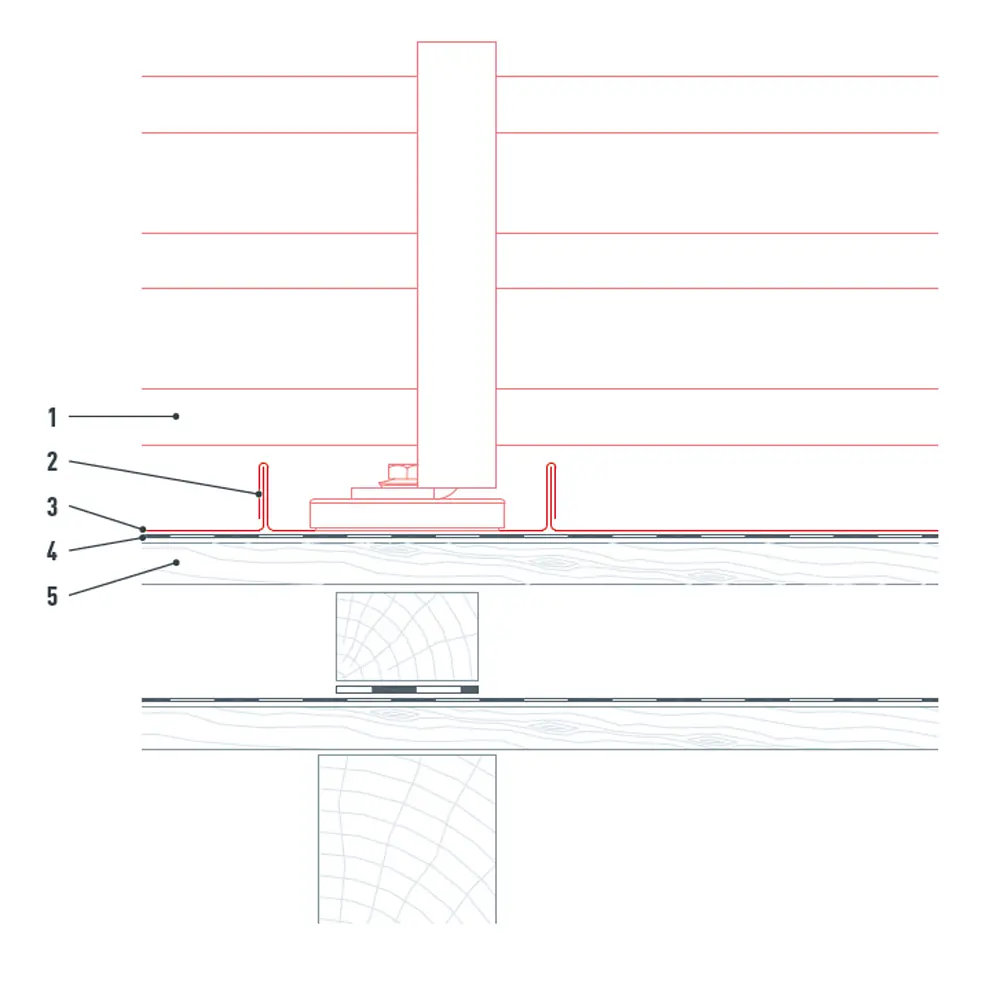

Som grund för montering av snöräckessystem, enkelsteg, taksäkerhetshakar eller övriga tillbehörsprodukter kan man använda en underlagsskiva, t.ex. om en fals eller vågtopp ligger i takstolsområdet. Fäst inte den aktuella tillbehörsprodukten på PREFA-taktäckningens fals eller vågtopp.

• Underlagsskivan når beroende på takprodukten över en eller flera rader av PREFA-taktäckningen och kan monteras på valfri plats (bild 1).
• Vik upp PREFA-taktäckningen 30 mm på båda sidor enligt bredden på underlagsskivan. Vid behov kan en returklammer monteras för extra infästning (bild 2).

• Lägg underlagsskivan i de uppvikta 30 mm av PREFA-taktäckningen och stäng falsar och returklamrar på båda sidor. Lägg om den stående sidofalsen löpande utåt i den övre änden, kanta och fäst med klamrar längs PREFA-taktäckningen (bild 3).
• Den aktuella tillbehörsprodukten kan fästas på underlagsskivan (bild 4 + 5).

Efter montering av takplattorna, fram till den önskade positionen för underlagsskivan, ska det övre plattomslaget justeras så att det går att haka fast underlagsskivan.

• Klipp in omslaget vid rillans topp och bänd upp omslaget med schaljärnet (bild 1 + 2).
• Använd hammaren och slå rillan platt, så att det bildas en jämnt öppen fals. Någon inklippning vid plattskarven behövs inte (bild 3).
• Nu kan underlagsskivan utan problem hakas fast (bild 4).

Sidoanslutning

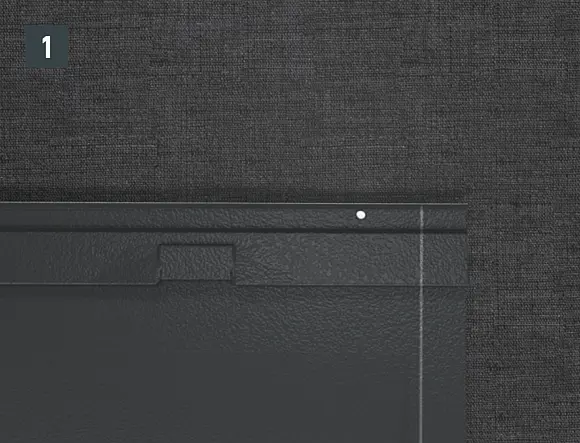

Klipp ut den övre patentfalsen i kantningsområdet så att en hakfals kvarstår och bocka upp takplatta R.16 eller takpanel FX.12 30 mm i rät vinkel mot takytan (bild 1 + 2).

Bakstycke

• Vid infattningsbakstycket klipps den övre infästningsfalsen in vid ca 200 mm och tas bort för att underlätta uppvikningen på sidan (bild 3).
• Öppna PREFA-taktäckningens övre fals och vik upp taktäckningen på sidan vid markeringen (bild 4).

Vid alla kantningar av takshingel och takshingel DS.19 på vänster sida ska falsarna som löper snett nedåt klippas ut, detta för att förhindra kapillärkraft.

• Markera kantningsområdet och 30 mm falstillägg och klipp vid falstillägget (bild 1).
• Skapa falsutklippningar (bild 2 + 3).
• Täck in utklippt takshingel eller takshingel DS.19 och vik upp kanten (bild 4 + 5).

En fackmässig utformning garanterar att taket är regnsäkert.

Främre anslutning

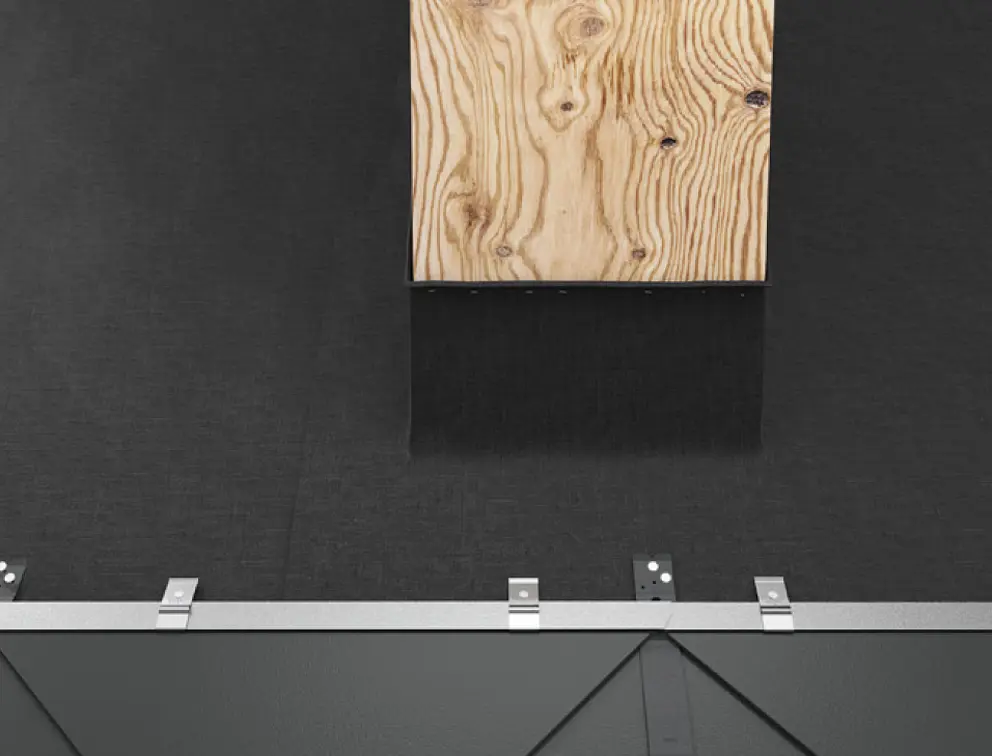

För monteringen av underlagsskivan ska start- och ändplattor läggas vid takromber 29 × 29 resp. 44 × 44. Dessa möjliggör en horisontell infästningsfals för regntät integrering av beslaget (bild 1).

Sidoanslutning

Vid alla sidokantningar av takromb 29 × 29 och 44 × 44 ska falsarna som löper snett nedåt klippas ut och bockas upp på undersidan.

• Klipp takromb 29 × 29 resp. 44 × 44 vid falstillägget och skapa falsutklippningen (bild 2).
• Böj upp falsutformningen och klipp den rund (bild 3).
• Täck in den utklippta takromben 29 × 29 resp. 44 × 44 och vik upp den (bild 4 + 5).

En fackmässig utformning garanterar att taket är regnsäkert.

Bakstycke

• För att få en horisontell infästningsfals för regntät integrering över underlagsskivan, ska ändplattor för takromber 29 × 29 resp. 44 × 44 monteras (bild 6).
• Nu kan startplattor för takromber 29 × 29 resp. 44 × 44 monteras över infattningen och täckningen av takytan fortsättas (bild 7).
