Klicka på önskat ämne för att komma direkt till motsvarande anvisning:

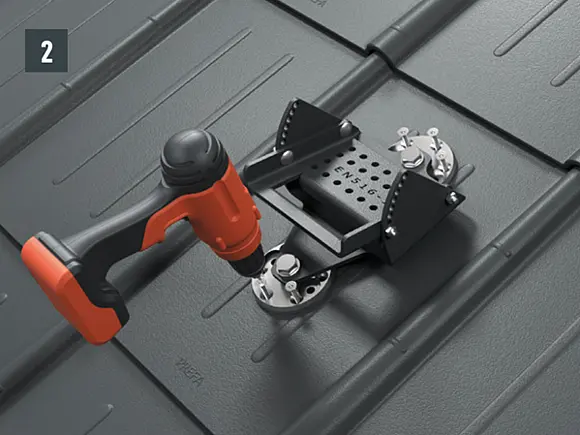

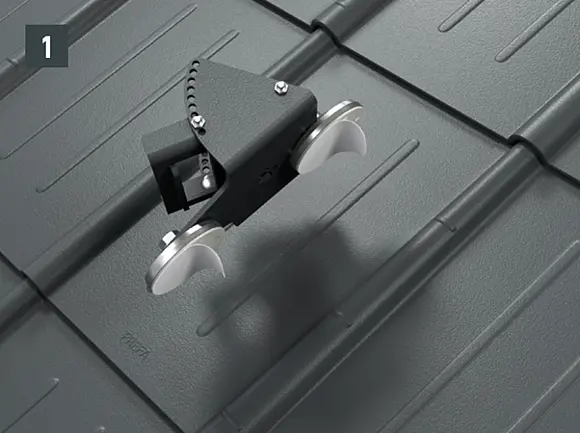

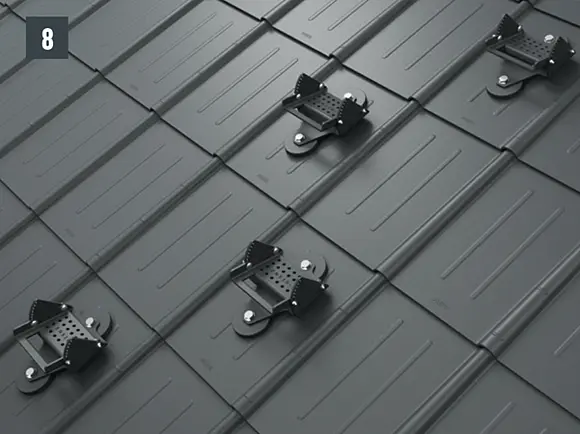

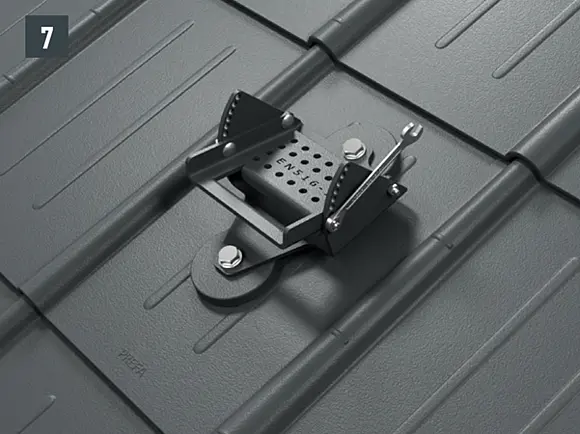

Taksteg är en aluminiumprodukt för gång på tak. Det är fast förbundet med den bärande konstruktionen hos lutade tak och får användas för gång på tak inom ramen för inspektion, underhåll och reparation av anläggningar ovanpå taken. Taksteg uppfyller EN 516 klass K1 och får inte användas som förankringspunkt för personlig skyddsutrustning. Lämpar sig för taklutningar på 12–60°.
taksteg |
|
Underlag |
Grundförutsättningen är ett PREFA-taksystem som har monterats enligt PREFA:s monteringsanvisningar och en statiskt hållfast, heltäckande underkonstruktion (hel panel minst 24 mm tjock). Avståndet mellan takstolarna får vara högst 1 000 mm. |
Materialuppgifter |
Enkelsteg: Aluminium AlMg1 H24, s = 5mm |
Säkerhetsanvisningar
Innan användning ska hela systemet som används vid förflyttning på tak kontrolleras med okulärbesiktning beträffande uppenbara brister (t.ex. lösa skruvförband, deformationer, slitage, defekt taktäckning). Om det finns tveksamheter beträffande systemets säkerhet och funktion, ska det kontrolleras av en sakkunnig person (skriftlig dokumentation).
Systemet får endast monteras resp. användas av fysiskt och psykiskt friska personer som är förtrogna med denna bruksanvisning samt med lokalt gällande säkerhetsregler.
Om det uppstår oklarheter under monteringen ska tillverkaren kontaktas.
Taksteg har tagits fram för gång på tak och får inte användas för andra ändamål. Belasta aldrig enkelsteg med hängande last och använd det aldrig som förankringspunkt för personlig skyddsutrustning.
Hälsoproblem (t.ex. hjärt- och kärlsjukdomar, medicinering, alkohol) kan försämra säkerheten för användaren vid arbete på höjder.
Om vindstyrkan överstiger standardnivån får säkerhetssystemen inte längre användas.
Inga ändringar får utföras på enkelsteget.
Notera
Vid samtliga PREFA taksystem kan det vara nödvändigt att montera en underlagsskiva (t.ex. om en fals eller vågtopp ligger i monteringsområdet).
Fäst inte enkelsteg på falsen eller vågtoppen hos PREFA-taktäckningen.
OBSERVERA: Beakta monteringsområdena för PREFA-taksystemen.

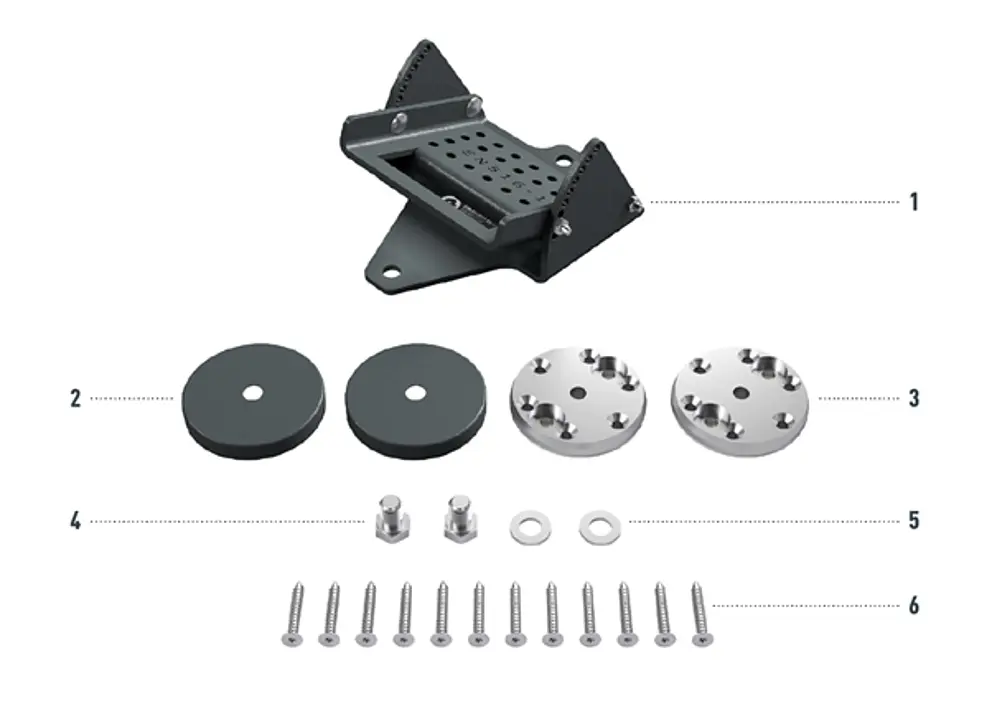

1 Taksteg förmonterat |
4 2 sexkantsskruvar M12 × 16 mm |

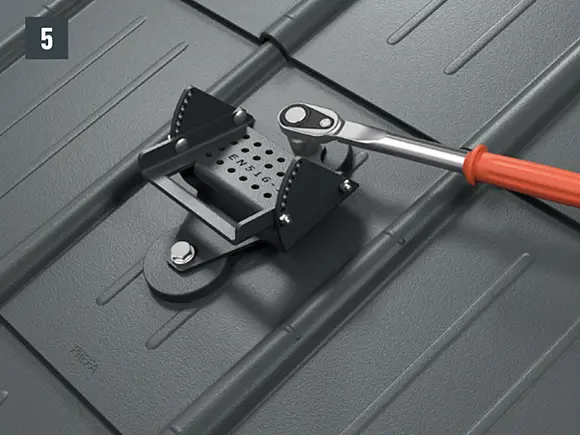

1 Blocknyckel storlek 10 |

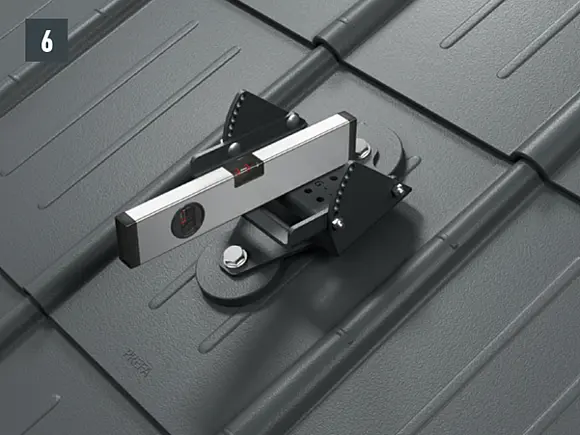

4 Vattenpass |
Konsolsystem till gångbryggor får endast användas för gång på tak och inte som förankringspunkt för personlig skyddsutrustning eller för att ta upp belastning. Konsoler till gångbrygga motsvarar EN 516, klass 1, typ A. Lämplig för taklutningar på 12–55°.

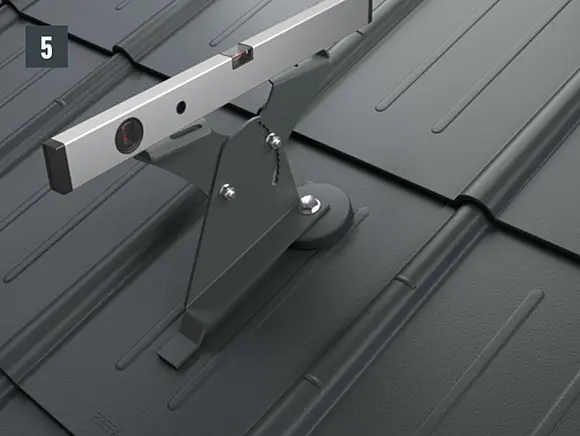

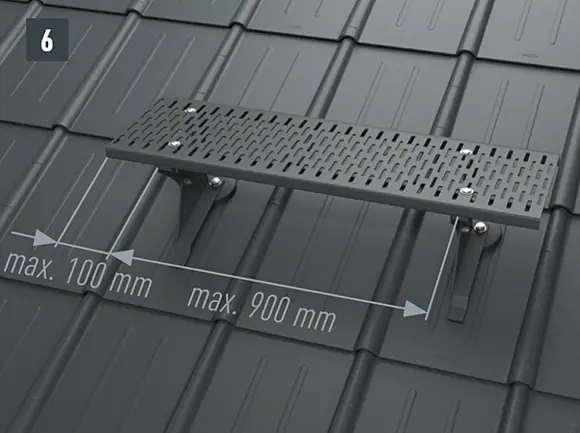

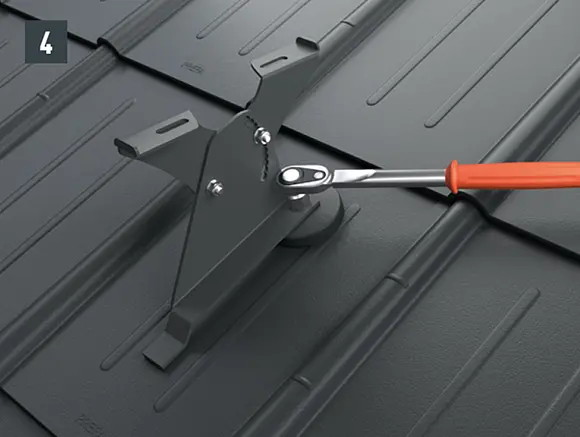

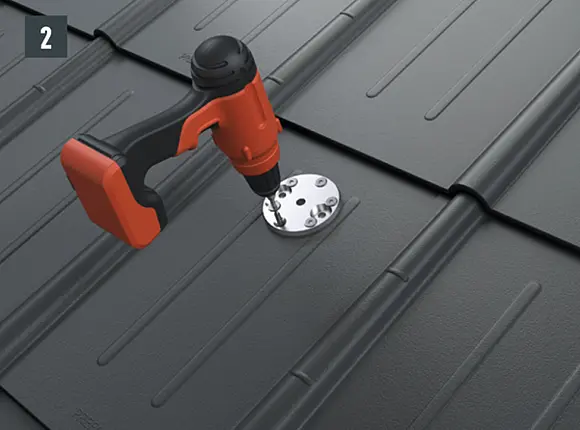

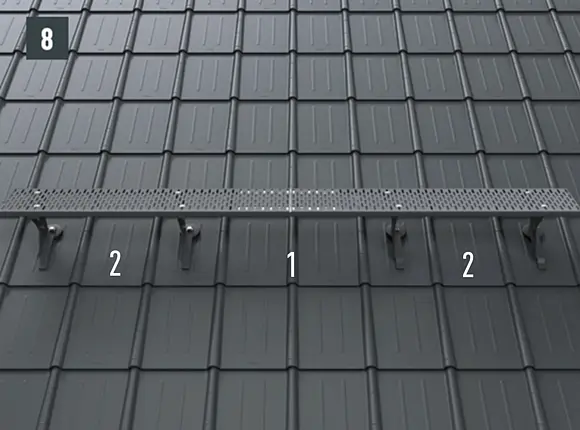

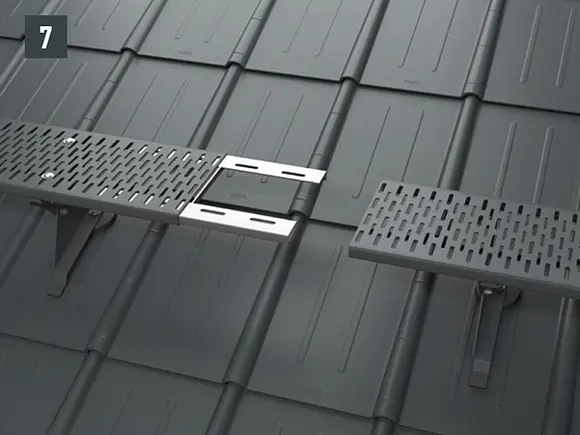

Konsol till gångbrygga på en fotplatta
Underlag |
Grundförutsättningen är ett PREFA-taksystem som har monterats enligt gällande standarder/branschregler på hel panel minst 24 mm och en statiskt hållfast underkonstruktion. Avståndet mellan takstolarna får vara högst 1 000 mm. Konsolerna till gångbryggan ska monteras med medföljande fotplattor på panelen. |
|---|---|
Materialuppgifter |
Material konsol till gångbrygga |
Säkerhetsanvisningar
Konsoler till gångbrygga på fotplattor och gångbryggor får endast monteras av sakkunnig fackpersonal som är förtrogna med system för förflyttning på tak enligt senaste tekniska nivå.
Systemet får endast monteras resp. användas av fysiskt och psykiskt friska personer som är förtrogna med denna bruksanvisning samt med lokalt gällande säkerhetsregler.
Hälsoproblem (t.ex. hjärt- och kärlsjukdomar, medicinering, alkohol) kan försämra säkerheten för användaren vid arbete på höjder.
Om det uppstår oklarheter under monteringen ska tillverkaren kontaktas.
Innan användning ska hela systemet som används vid förflyttning på tak kontrolleras med okulärbesiktning beträffande uppenbara brister (t.ex. lösa skruvförband, deformationer, slitage, korrosion, defekt taktäckning etc.).
Om det finns tveksamheter beträffande systemets säkerhet och funktion, ska det kontrolleras av en sakkunnig person (skriftlig dokumentation).
Konsolsystem för gångbryggor har tagits fram för gång på tak och får inte användas för andra ändamål.
Belasta aldrig konsolsystem för gångbryggor med hängande last och använd aldrig som förankringspunkt för personlig skyddsutrustning.
Inga ändringar får utföras på konsolen till gångbrygga.
Notera
Vid samtliga PREFA taksystem kan det vara nödvändigt att montera en underlagsskiva (t.ex. om en fals eller vågtopp ligger i monteringsområdet). Fäst inte en konsol till gångbrygga på falsen eller vågtoppen hos PREFA-taktäckningen.
OBSERVERA: Beakta monteringsområdena för PREFA-taksystemen.

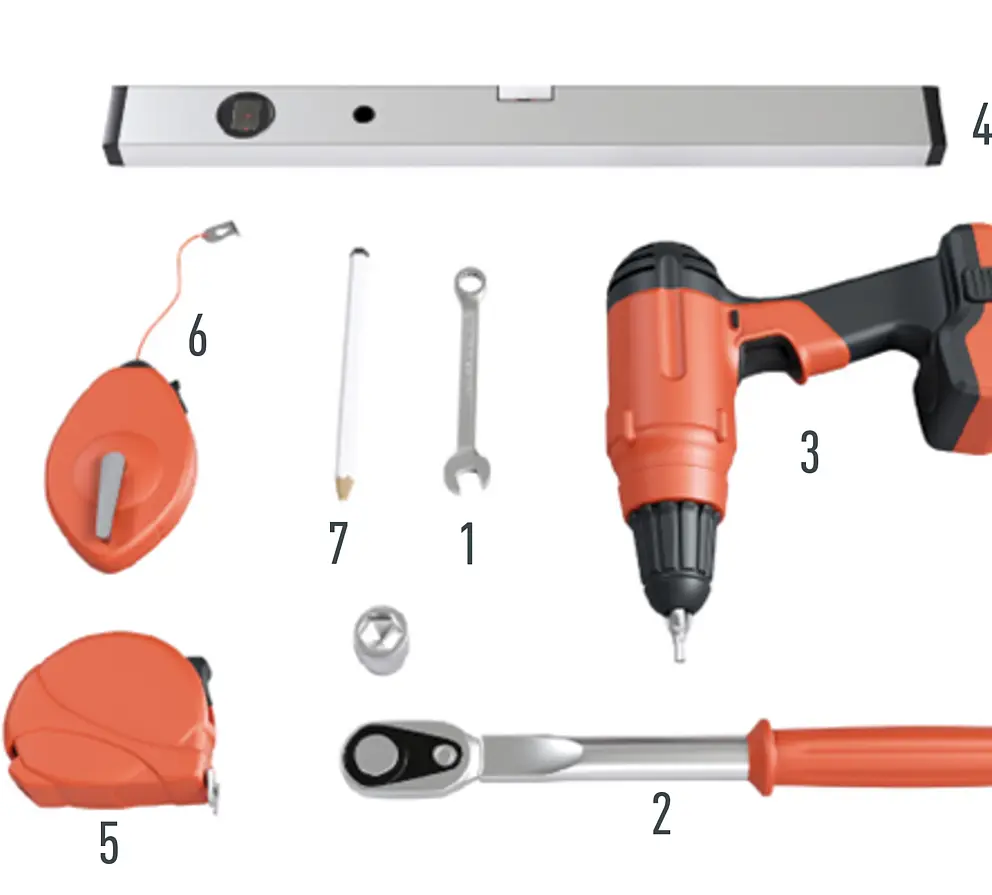

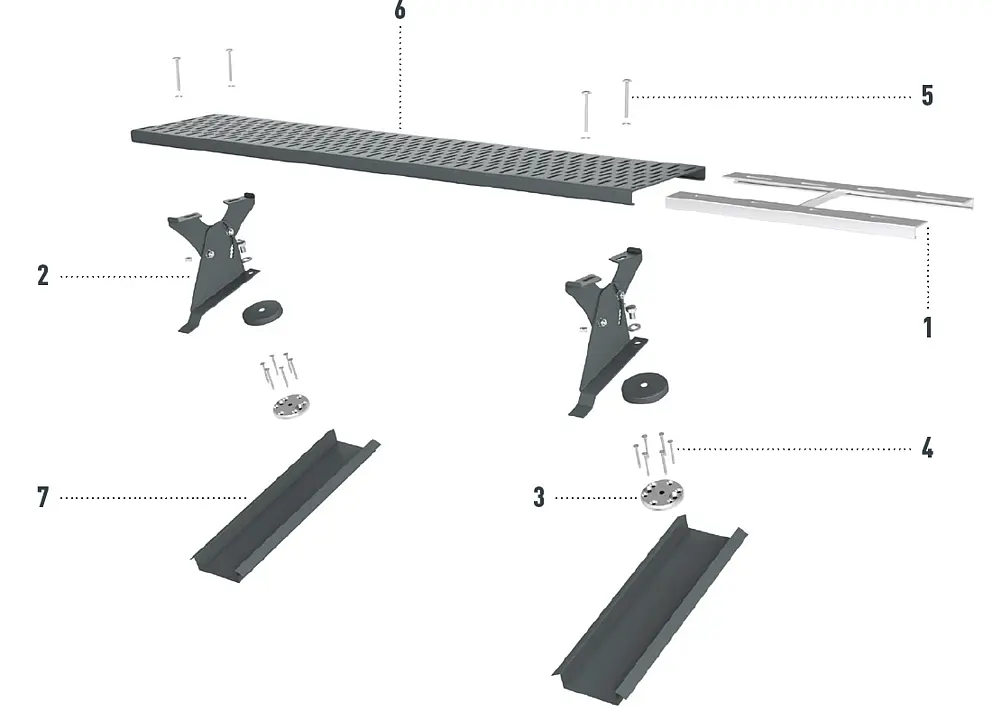

1 Anslutning för gångbrygga inkl. fästdon |
5 Skruv M6 × 60 |
1 Blocknyckel storlek 10 |
5 Rullmåttband |
Konsolsystem till gångbryggor får endast användas för gång på tak och inte som förankringspunkt för personlig skyddsutrustning eller för att ta upp belastning. Konsoler till gångbrygga motsvarar EN 516, klass 1, typ B. Lämplig för taklutningar på 12–55°.

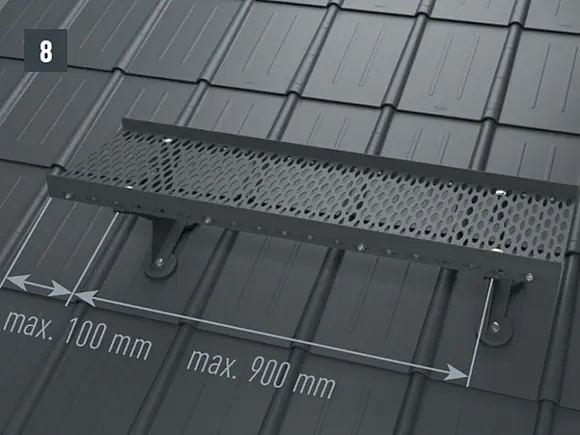

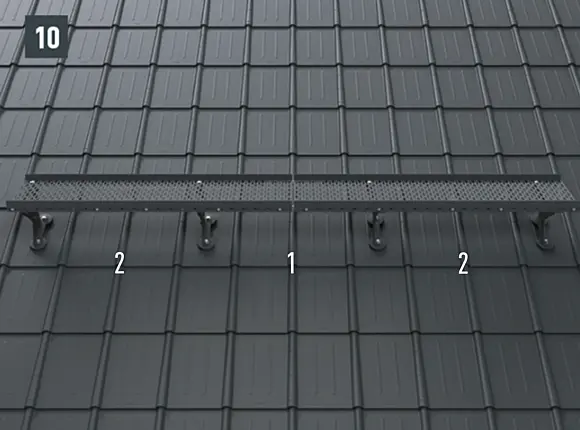

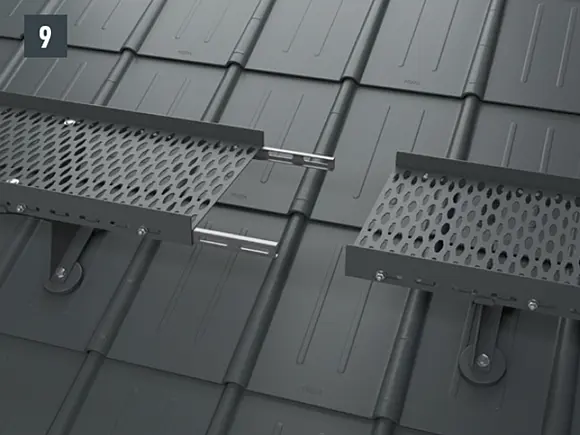

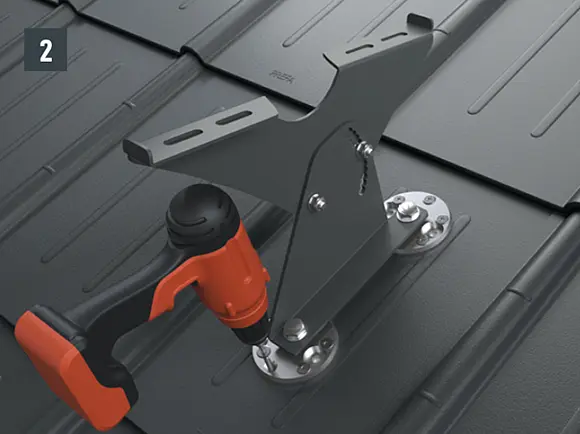

Konsol till gångbrygga på två fotplattor
Underlag |
Grundförutsättningen är ett PREFA-taksystem som har monterats enligt gällande standarder/branschregler på hel panel minst 24 mm och en statiskt hållfast underkonstruktion. Avståndet mellan takstolarna får vara högst 1 000 mm. Konsolerna till gångbryggan ska monteras med medföljande fotplattor på panelen. |
|---|---|
Materialuppgifter |
Material konsol till gångbrygga |
Säkerhetsanvisningar
Konsoler till gångbrygga på fotplattor och gångbryggor får endast monteras av sakkunnig fackpersonal som är förtrogna med system för förflyttning på tak enligt senaste tekniska nivå.
Systemet får endast monteras resp. användas av fysiskt och psykiskt friska personer som är förtrogna med denna bruksanvisning samt med lokalt gällande säkerhetsregler.
Hälsoproblem (t.ex. hjärt- och kärlsjukdomar, medicinering, alkohol) kan försämra säkerheten för användaren vid arbete på höjder.
Om det uppstår oklarheter under monteringen ska tillverkaren kontaktas.
Innan användning ska hela systemet som används vid förflyttning på tak kontrolleras med okulärbesiktning beträffande uppenbara brister (t.ex. lösa skruvförband, deformationer, slitage, korrosion, defekt taktäckning etc.).
Om det finns tveksamheter beträffande systemets säkerhet och funktion, ska det kontrolleras av en sakkunnig person (skriftlig dokumentation).
Konsolsystem för gångbryggor har tagits fram för gång på tak och får inte användas för andra ändamål.
Belasta aldrig konsolsystem för gångbryggor med hängande last och använd aldrig som förankringspunkt för personlig skyddsutrustning.
Inga ändringar får utföras på konsolen till gångbrygga.
Notera
Vid samtliga PREFA taksystem kan det vara nödvändigt att montera en underlagsskiva (t.ex. om en fals eller vågtopp ligger i monteringsområdet). Fäst inte en konsol till gångbrygga på falsen eller vågtoppen hos PREFA-taktäckningen.
OBSERVERA: Beakta monteringsområdena för PREFA-taksystemen.

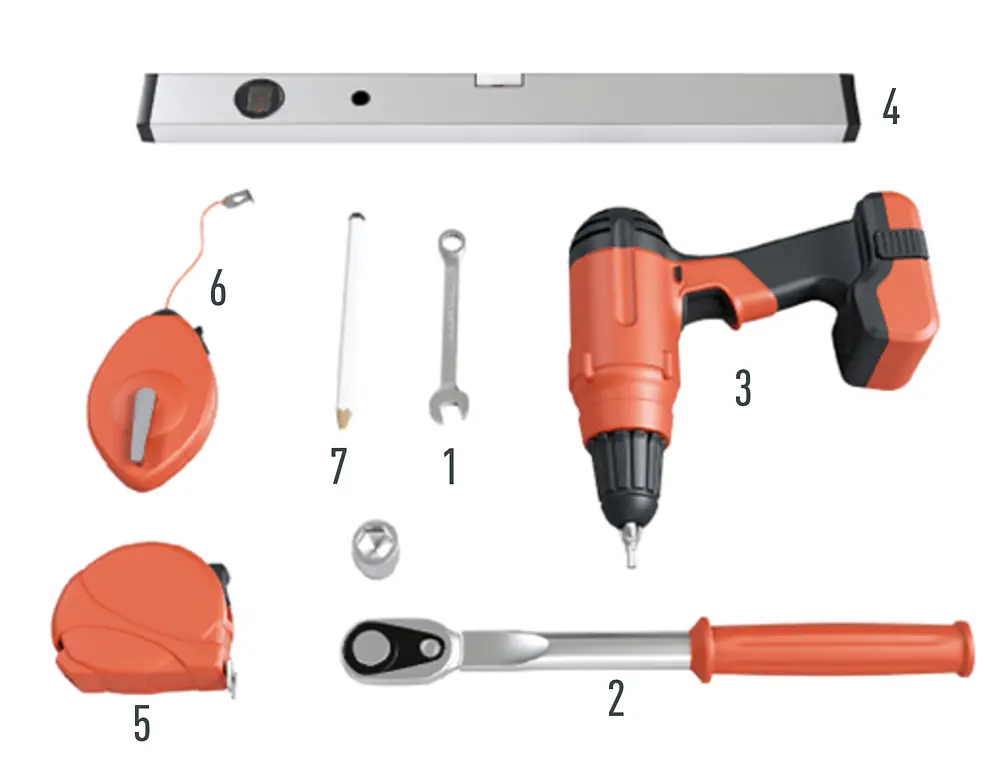

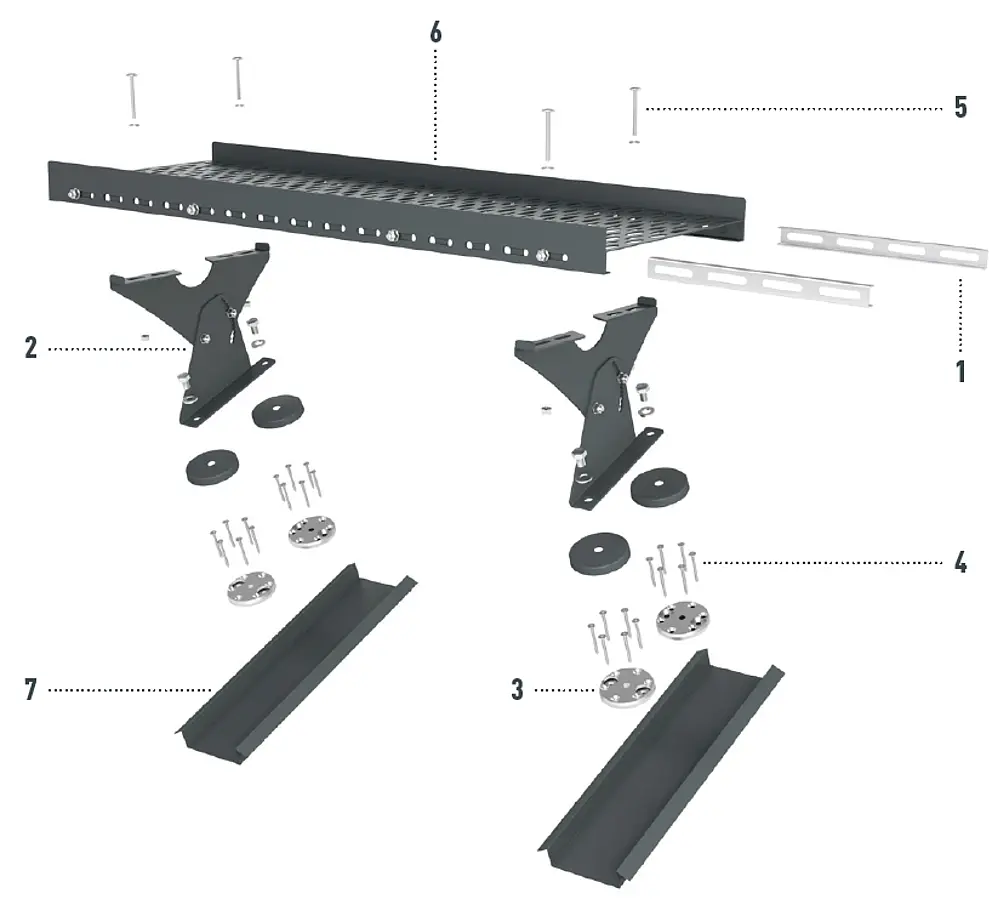

1 Anslutning för gångbrygga inkl. fästdon |
5 Skruv M6 × 60 |
1 Blocknyckel storlek 10 |

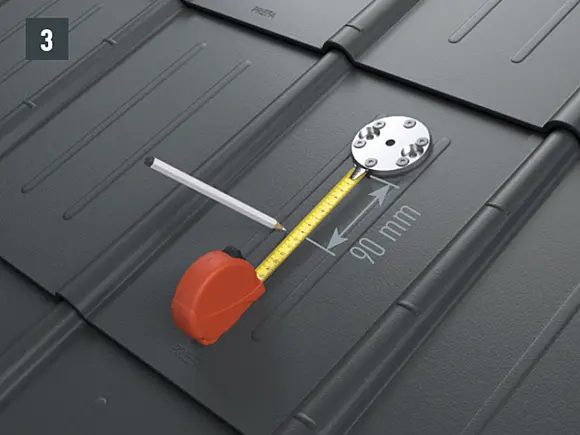

5 Rullmåttband |
enligt EN 517 – B
Som förankringspunkt på brant tak för en (1) person med personlig skyddsutrustning och falldämpning enligt EN 355. För fasthakning av takstegar och infästning av takställningar. Belasta aldrig säkerhetssystemet med icke definierade laster. Säkerhetshaken är godkänd för montering på tak enligt EN 517:2006 Typ-B (-y) i alla belastningsriktningar (även i –y-riktning= riktning nock). Glöm inte att dokumentera den fackmässiga infästningen i konstruktionen genom att fotografera.

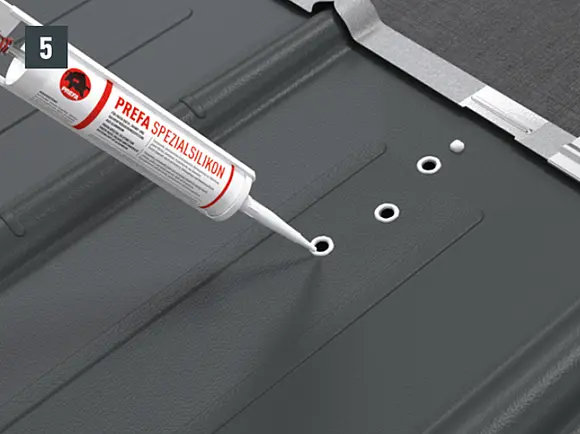

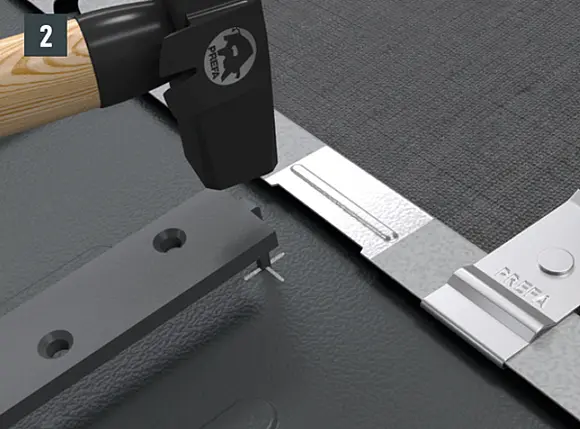

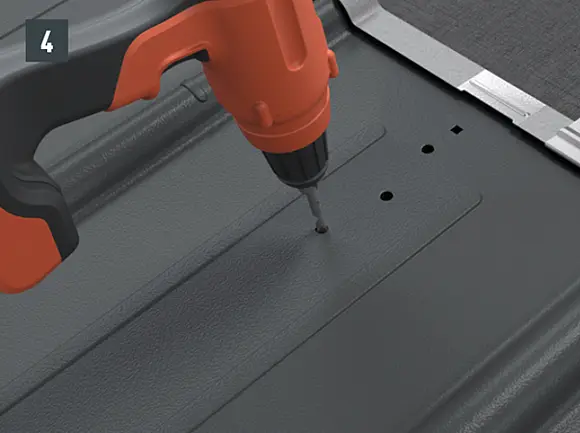

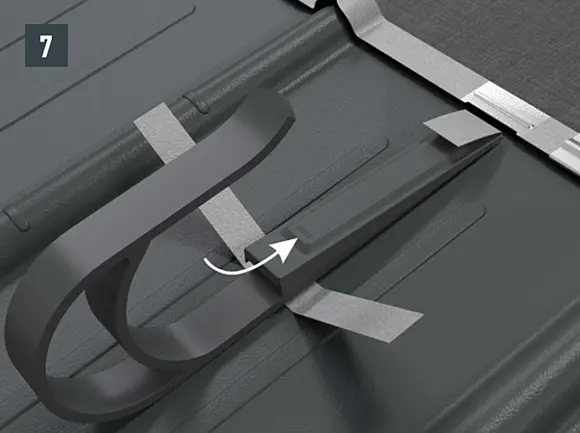

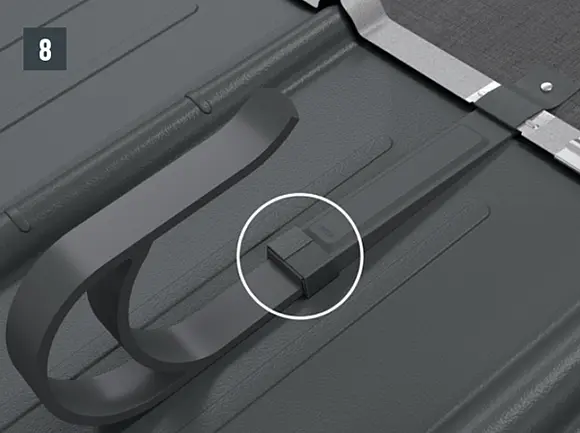

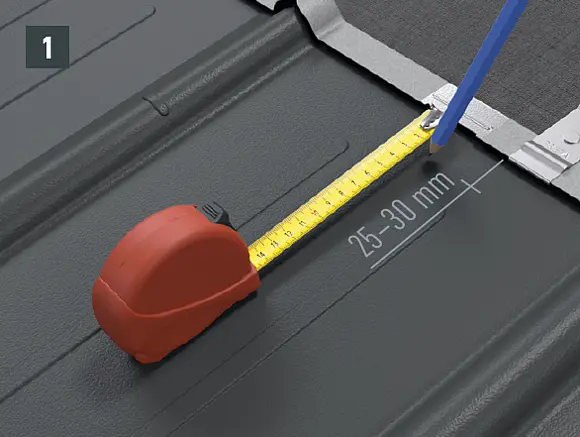

Säkerhetshake
Underlag |
Grundförutsättningen är ett PREFA-taksystem som har monterats enligt gällande standarder/branschregler på hel panel minst 24 mm och en statiskt hållfast underkonstruktion. Minsta tvärsnitt för sparre: 80 × 100 mm. |
|---|---|
Material |
Säkerhetshake förzinkat och pulverlackerat stål. Täckhatt och remsor: Aluminium 3005 (AlMn1Mg0.5) enligt EN 573-3, infästningsskruvar: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4 |
Säkerhetsanvisningar
Säkerhetshakar får endast monteras enligt senaste tekniska nivå och av sakkunnig fackpersonal som är förtrogna med taksäkerhetssystem.
Säkerhetshakar får endast monteras resp. användas av fysiskt och psykiskt friska personer som är förtrogna med denna bruksanvisning – och med lokalt gällande säkerhetsregler – samt är utbildade inom PSU (personlig skyddsutrustning).
Förankringspunkten ska planeras, monteras och användas på sådant sätt att det inte går att falla över kanten om PSU används korrekt. Reglerna om förebyggande av olyckor i det aktuella landet ska följas.
Förankringspunkten på taket tål påfrestning i alla riktningar parallellt mot monteringsytan.
Vid tillträde till taksäkringssystemet ska förankringsanordningarnas placering dokumenteras i scheman (t.ex. ritning av anordningen sedd ovanifrån).
Innan användning ska hela säkerhetssystemet kontrolleras med okulärbesiktning beträffande uppenbara brister (t.ex. lösa skruvförband, deformationer, slitage, korrosion, defekt taktäckning etc.). Om det finns tveksamheter beträffande säkerhetssystemets säkerhet och funktion, ska det kontrolleras av en sakkunnig person (skriftlig dokumentation).
Hela säkerhetsanordningen ska kontrolleras minst en gång per år av en sakkunnig person.
Efter en fallbelastning ska hela säkerhetssystemet tas ur bruk och kontrolleras av en sakkunnig person.
Vid behov ska säkerhetshakarna bytas ut. Inga ändringar får utföras på den godkända förankringsanordningen.
Notera

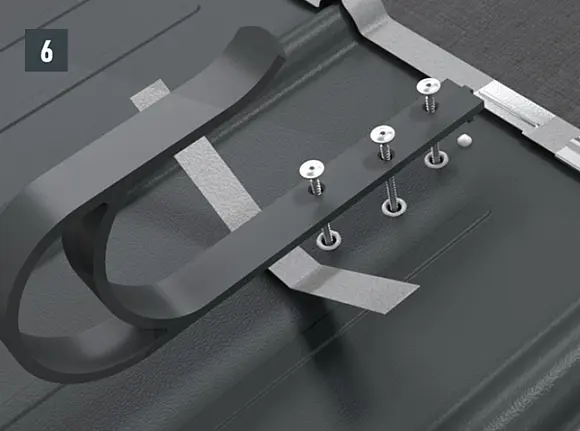

Följ PREFA:s monteringsanvisningar, gällande standarder och branschregler. Säkerhetshakarna ska monteras mitt i takstolen och med de medföljande skruvarna.
Inträngningsdjupet hos original-infästningsskruvarna i den bärande underkonstruktionen (takstolarna) ska vara minst 80 mm. Vid takromb 29 × 29, takromb 44 × 44 och takshingel är det nödvändigt att montera en underlagsskiva.
Vid takplatta, takplatta R.16 och takpanel FX.12 kan det vara nödvändigt att montera en underlagsskiva (t.ex. om en fals eller vågtopp ligger i takstolsområdet).
OBSERVERA: Beakta monteringsområdena för PREFA-taksystemen.

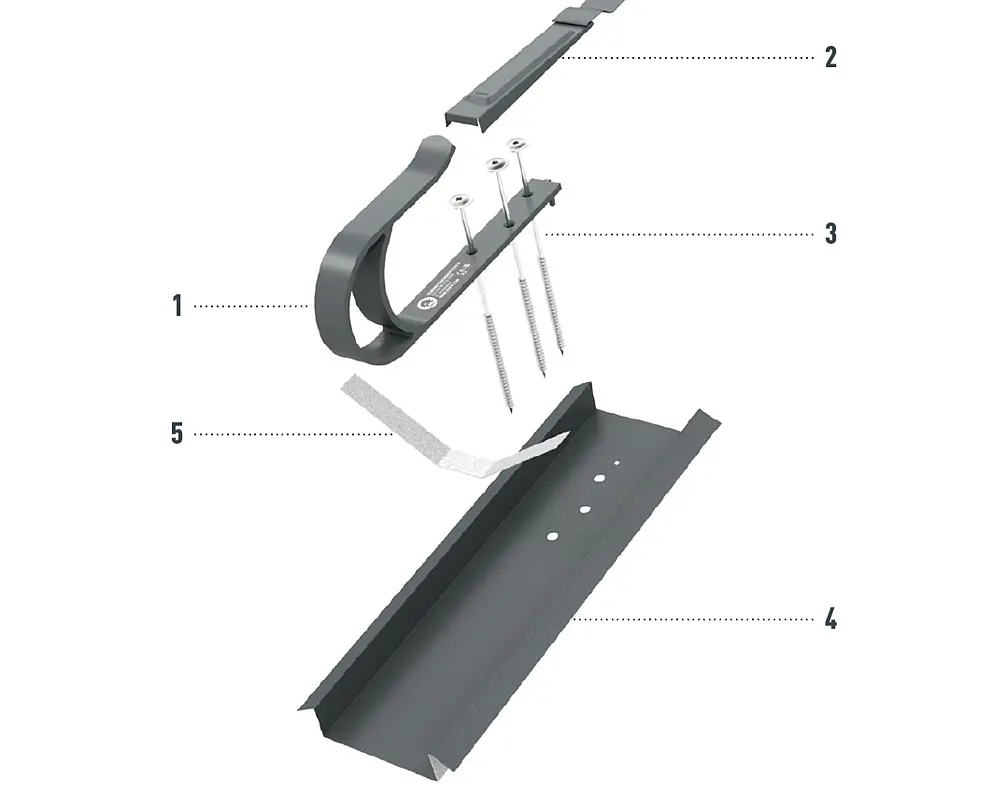

1 Säkerhetshake EN 517 B |
4 Eventuell underlagsskiva (krävs alltid vid PREFA takromber och takshingel) |
Som förankringspunkt på brant tak för en (1) person med personlig skyddsutrustning och falldämpning enligt EN 355. För fasthakning av takstegar och infästning av takställningar. Glöm inte att dokumentera den fackmässiga infästningen i konstruktionen genom att fotografera.

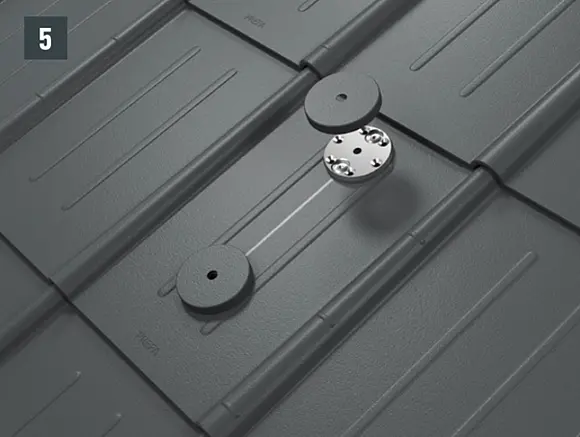

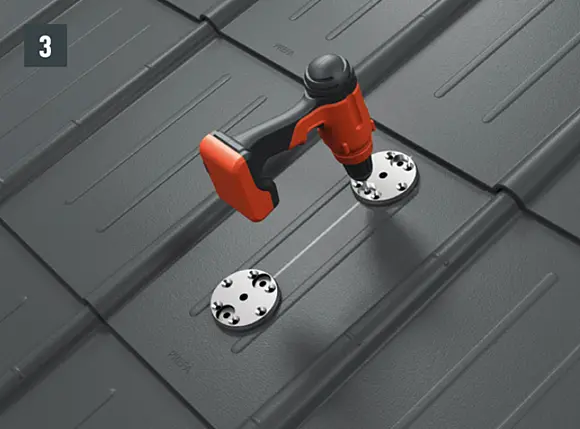

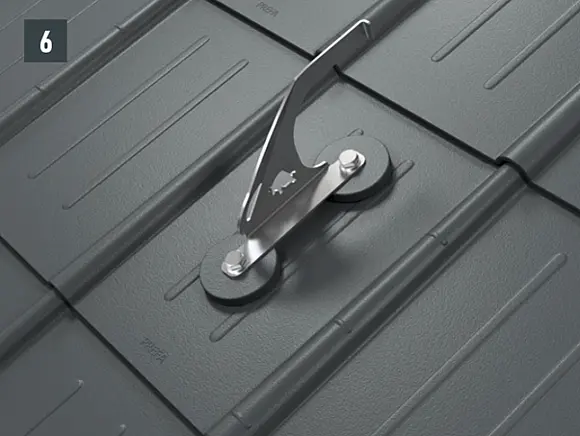

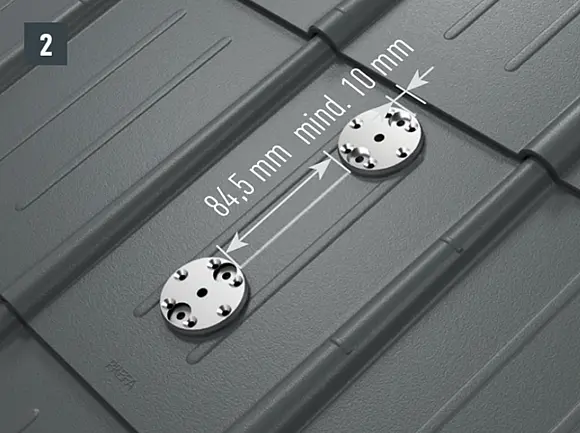

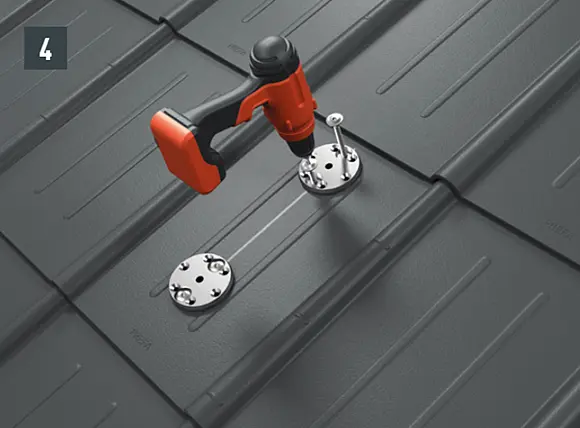

Säkerhetshake för tak på fotplattor
Underlag |
Grundförutsättningar för en fackmässig/korrekt montering är ett PREFA-taksystem som har monterats enligt gällande standarder/branschregler och en statiskt hållfast underkonstruktion i trä (takstolar minst 8/8 cm med minst 24 mm hel panel, vid isolering ovanpå takstolarna minst 10 × 14 cm). |
|---|---|
Material |
Säkerhetshake: Rostfritt stål 1.4301 |
Säkerhetsanvisningar
Innan användning ska hela säkerhetssystemet tak kontrolleras med okulärbesiktning beträffande uppenbara brister (t.ex. lösa skruvförband, deformationer, slitage, defekt taktäckning). Om det finns tveksamheter beträffande systemets säkerhet och funktion, ska det kontrolleras av en sakkunnig person (skriftlig dokumentation).
Säkerhetshake för tak på fotplattor får endast monteras resp. användas av fysiskt och psykiskt friska personer som är förtrogna med denna bruksanvisning – och med lokalt gällande säkerhetsregler – samt är utbildade inom PSU (personlig skyddsutrustning).
Säkerhetshake för tak på fotplattor får endast monteras av sakkunnig fackpersonal som är förtrogna med system för förflyttning på tak enligt senaste tekniska nivå.
Säkringssystemet ska planeras, monteras och användas på sådant sätt att det inte går att falla över kanten om PSU används korrekt. Reglerna om förebyggande av olyckor i det aktuella landet ska följas.
Vid tillträde till taksäkringssystemet ska säkerhetshakarnas placering dokumenteras i scheman (t.ex. ritning av anordningen sedd ovanifrån).
Hela säkerhetsanordningen ska kontrolleras minst en gång per år av en sakkunnig person.
Efter en fallbelastning ska hela säkerhetssystemet tas ur bruk och kontrolleras av en sakkunnig person. Vid behov ska säkerhetshakarna bytas ut.
Inga ändringar får utföras på säkerhetshaken.
Rostfritt stål får INTE komma i kontakt med slipdamm eller stålverktyg. Detta leder till korrosionsbildning.
Notera
Vid samtliga PREFA taksystem kan det vara nödvändigt att montera en underlagsskiva (t.ex. om en fals eller vågtopp ligger i takstolsområdet). Säkerhetshake för tak på fotplattor på falsen eller vågtoppen hos PREFA-taktäckningen.
OBSERVERA: Beakta monteringsområdena för PREFA-taksystemen.
Notera
Fäst inte fotplattan på falsen eller vågtoppen hos PREFA-taktäckningen. Det kan vara nödvändigt att montera en underlagsskiva (t.ex. om en fals eller vågtopp ligger i takstolsområdet).
