Snörasskydd

Klicka på önskat ämne för att komma direkt till motsvarande anvisning:

• Snöstoppare
• Snöräckessystem
• Snöräckessystem XL

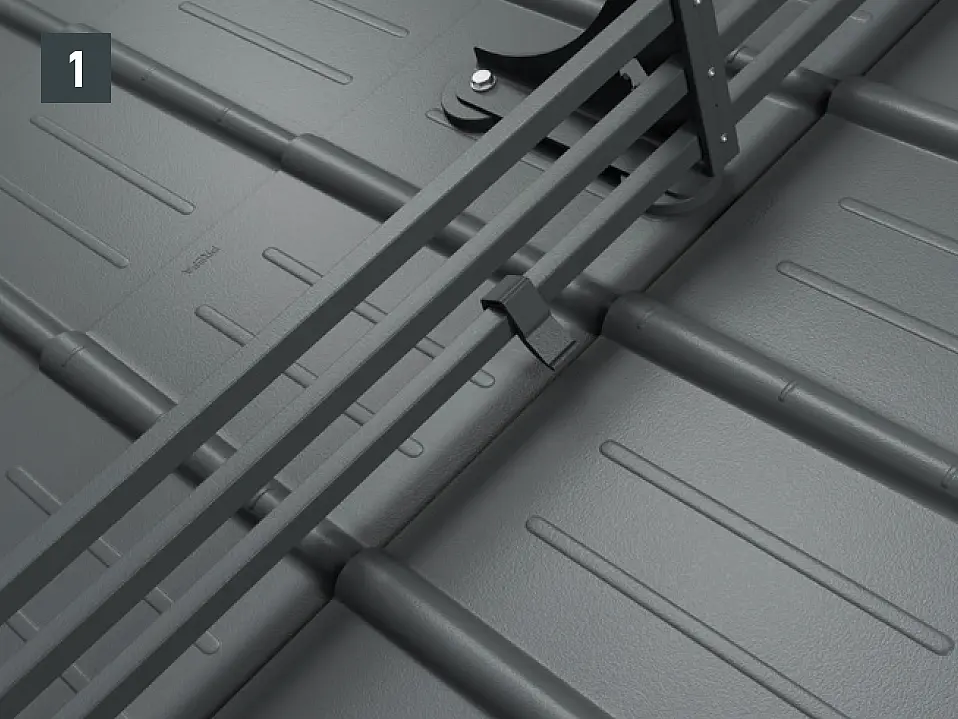

• Isstopp för snöräckessystem och snöräckessystem XL
• Alpint snöräcke

Snöstoppare ska placeras över hela takytan på alla rader som inte är beskurna enligt det beräknade läggningsschemat. (Undantaget områden med tillbehörs- och monteringsdelar.) I exponerade lägen ska vid behov även snöräcken användas. Inbyggnader i konstruktionen, såsom takkupor, skorsten osv. ska beaktas enligt standarder.

Över husentréer och på offentliga byggnader kan ett snöräckessystem användas som extra åtgärd. Vid takkupor, skorstenar, solfångare, takluckor, takfönster, ventilationsrör, kilar osv. kan det beroende på läge vara lämpligt att montera extra snörasskydd (fler snöstoppare eller snöräcken). Montera snöstoppare enligt beräknade läggningsscheman, beroende på taklutning och snölast. Fäst varje snöstoppare med minst 2 klammerspikar. Använd endast original-snöstoppare.

Från en taklutning på 45° ska en kombination av snöräckes- och snöskyddsystem monteras (= snöräckessystem på takfoten).

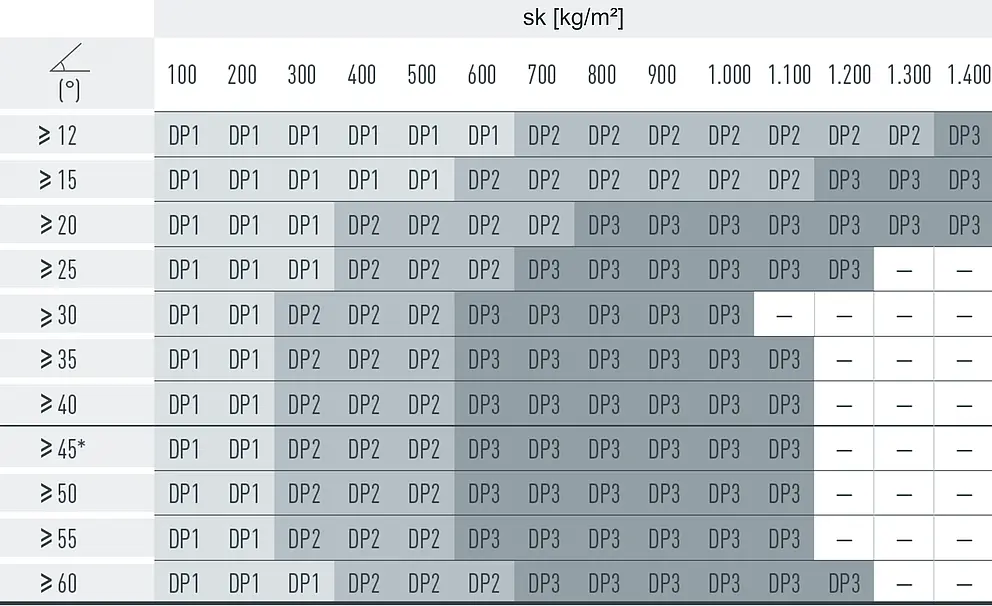

Monteringen av snöstoppare sker enligt följande läggningsscheman, beroende på snölast och taklutning. De läggningsscheman som ska användas visas i tabellerna nedan. Observera uppgifterna om taklutning i vertikal riktning och uppgifterna om snölast på marken (sk) i horisontell riktning. De snölastvärden (sk) som ska beaktas för respektive byggprojekt framgår av nationella standarder och regelverk.

Förutsättningar

• Monteringsanvisningen för snöstoppare skall beaktas.
• Vid takkonstruktioner med h > 1,0 m krävs individuellt intyg.
• Snööverhäng ej taget i beaktning!
• Faktor för snölast med µ=0,80.

Snöstoppare skjuts upp i den mittre plattutstansningen och fästs med minst 2 klammerspikar. Antalet klamrar för plattorna påverkas inte av användningen av snöstoppare.

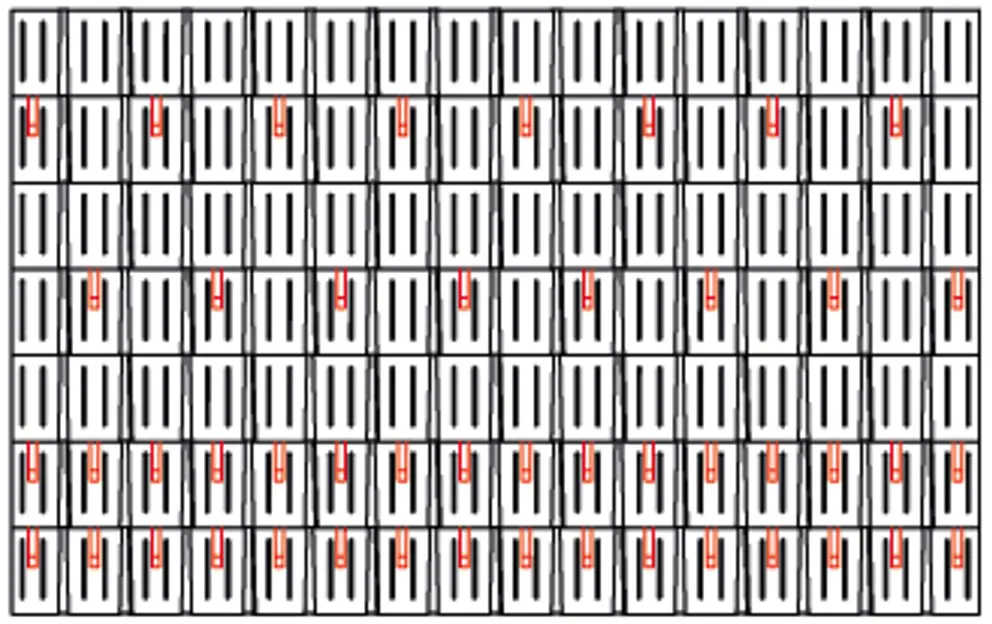

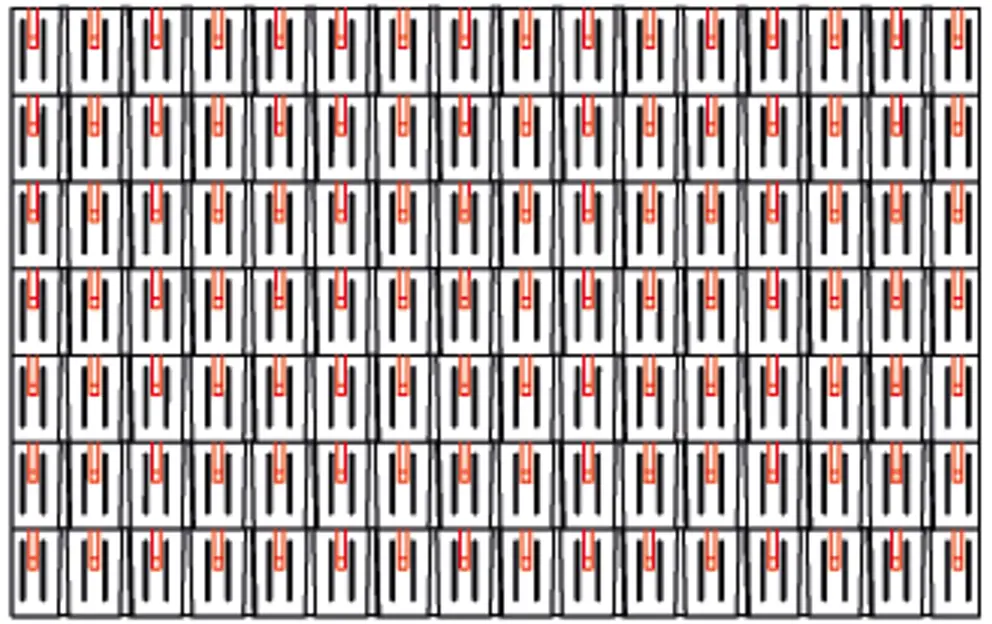

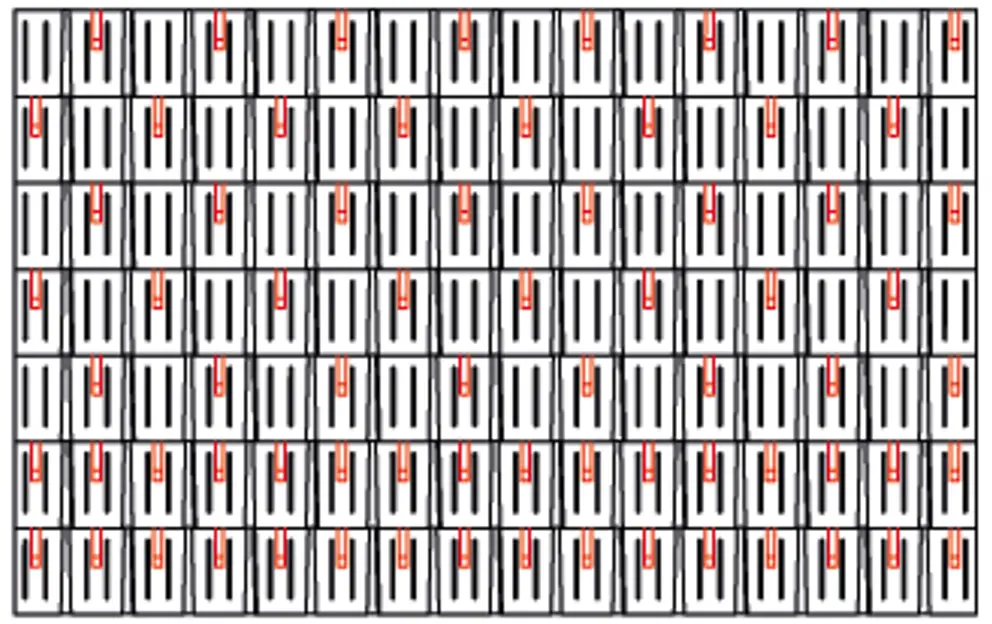

Vid takplattor monteras 2, 4 eller 8 st. snöstoppare per m² (se tabell nedan – Läggningsschema DP1, DP2 och DP3). De båda första raderna ska genomgående förses med snöstoppare.

Snöstoppare skjuts upp i den vänstra av de båda shingelutstansningarna och fästs med minst 2 klammerspikar. Antalet klamrar för shingel påverkas inte av användningen av snöstoppare.

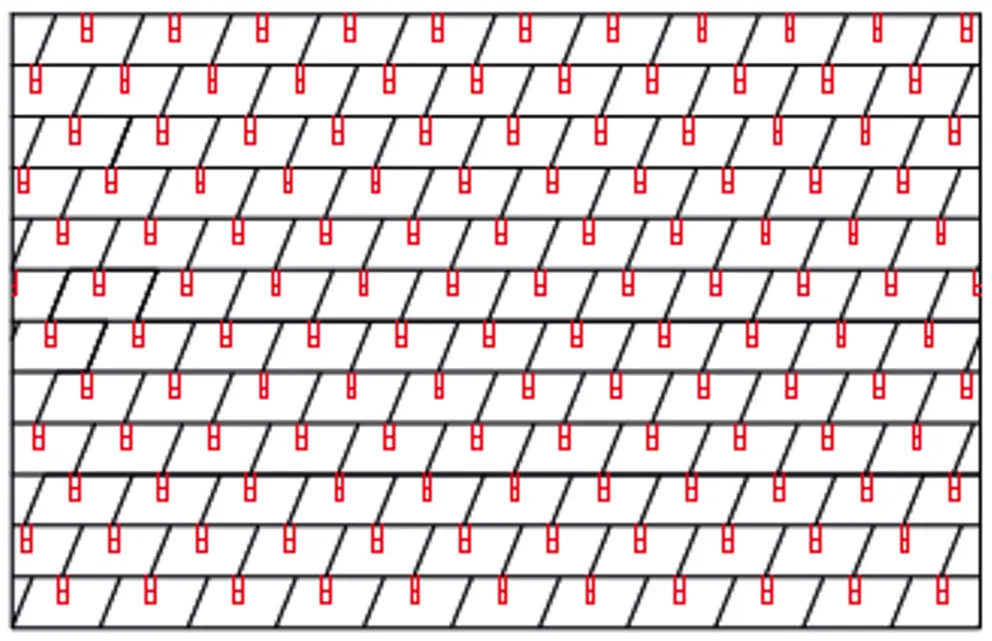

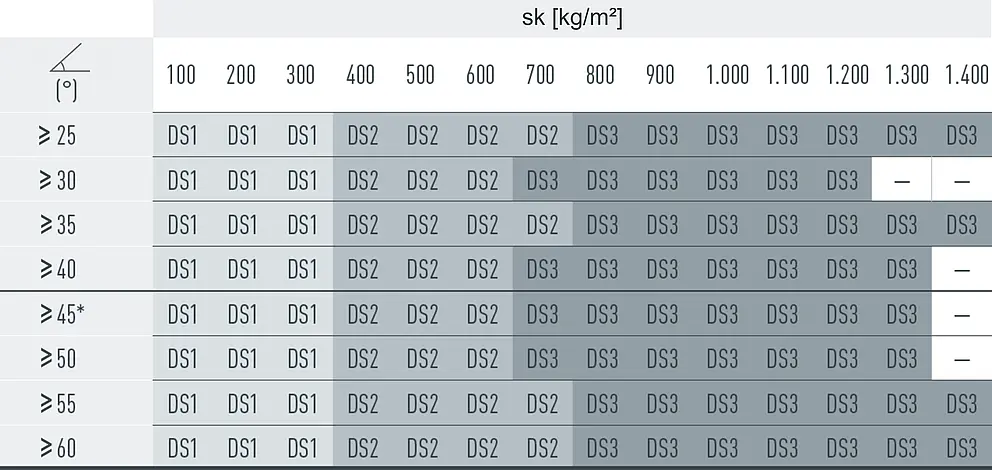

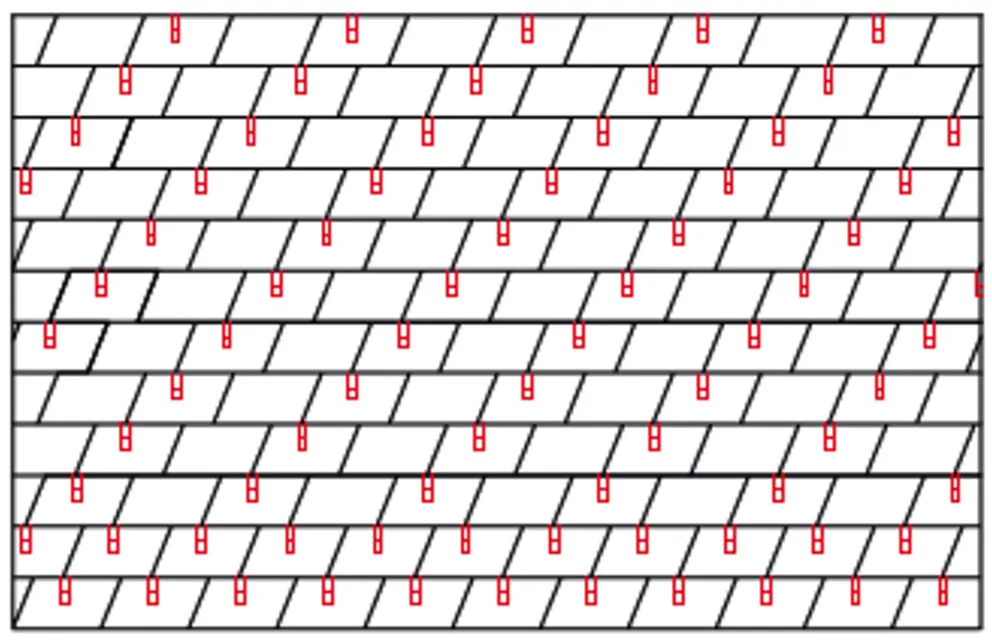

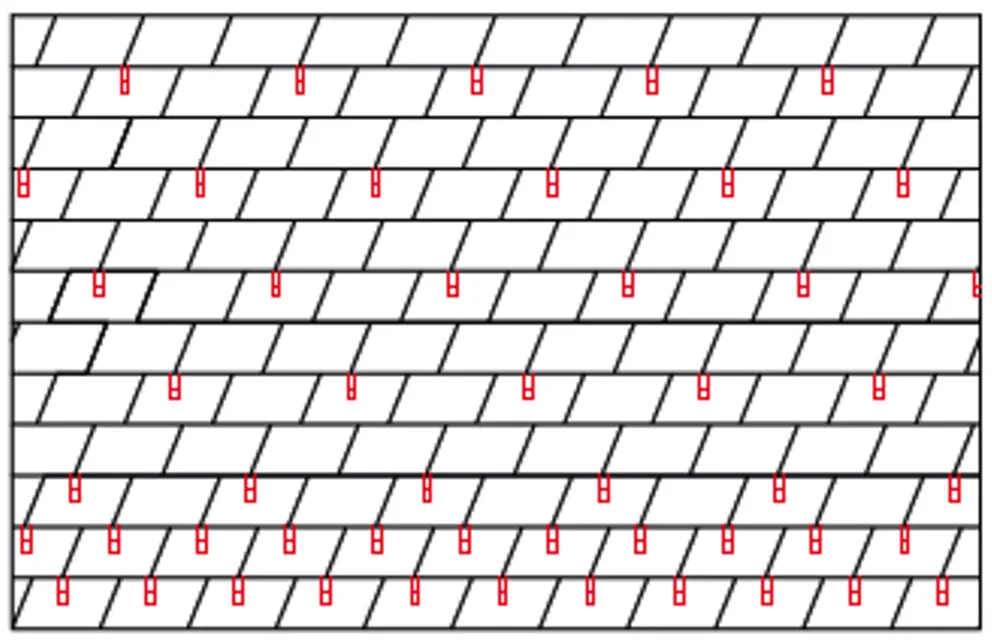

Vid takshingel monteras 2,5, 5 eller 10 st. snöstoppare per m² (se tabell nedan – Läggningsschema DS1, DS2 och DS3). De båda första raderna ska genomgående förses med snöstoppare.

Snöstoppare skjuts upp i den vänstra av de båda takshingel DS.19-utklippningarna (markering ”ST”) och fästs med minst 2 klammerspikar. Antalet klamrar för DS.19 påverkas inte av användningen av snöstoppare.

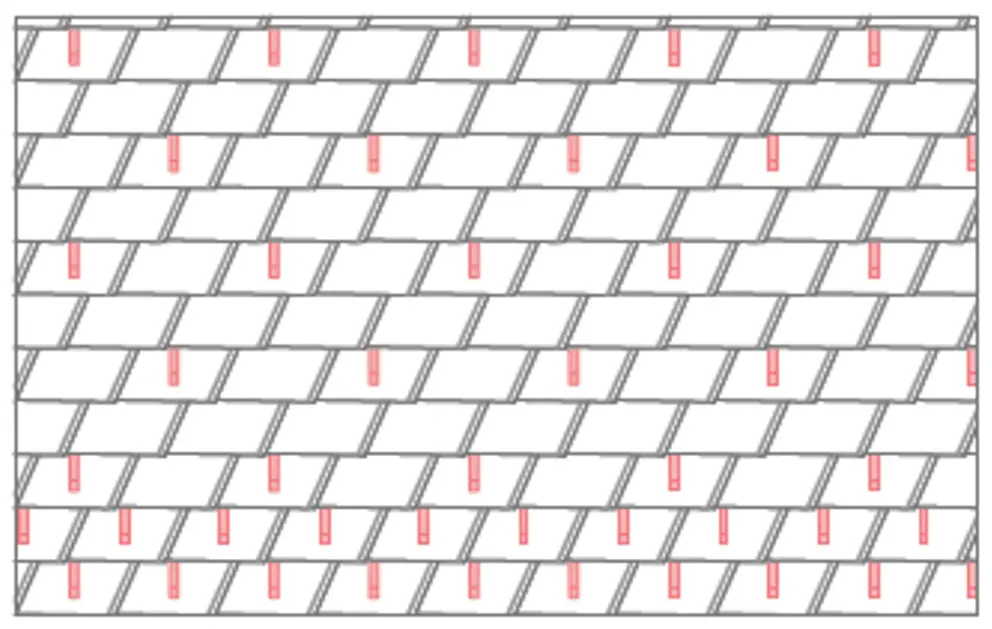

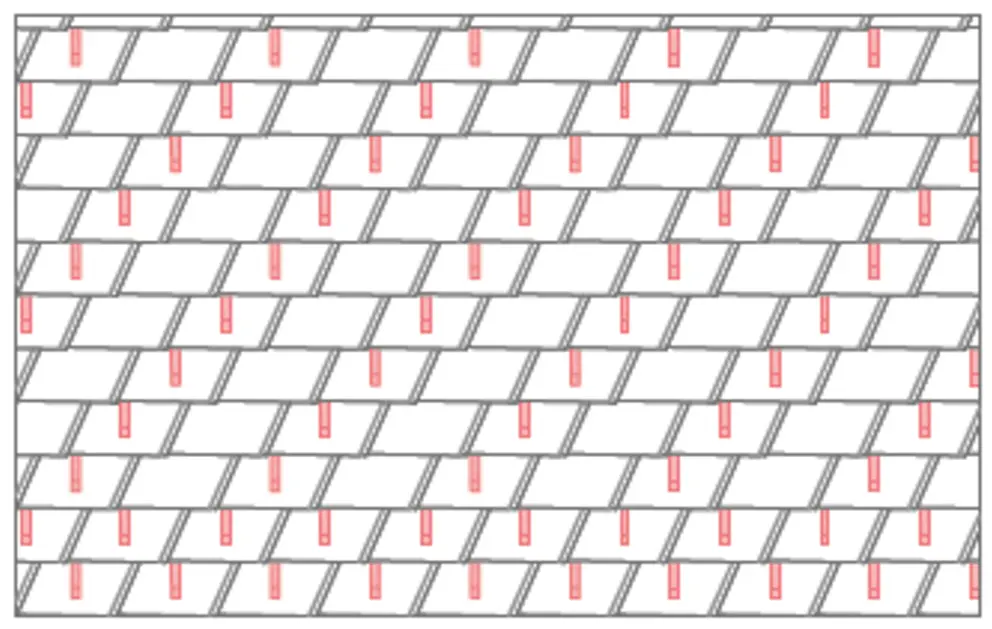

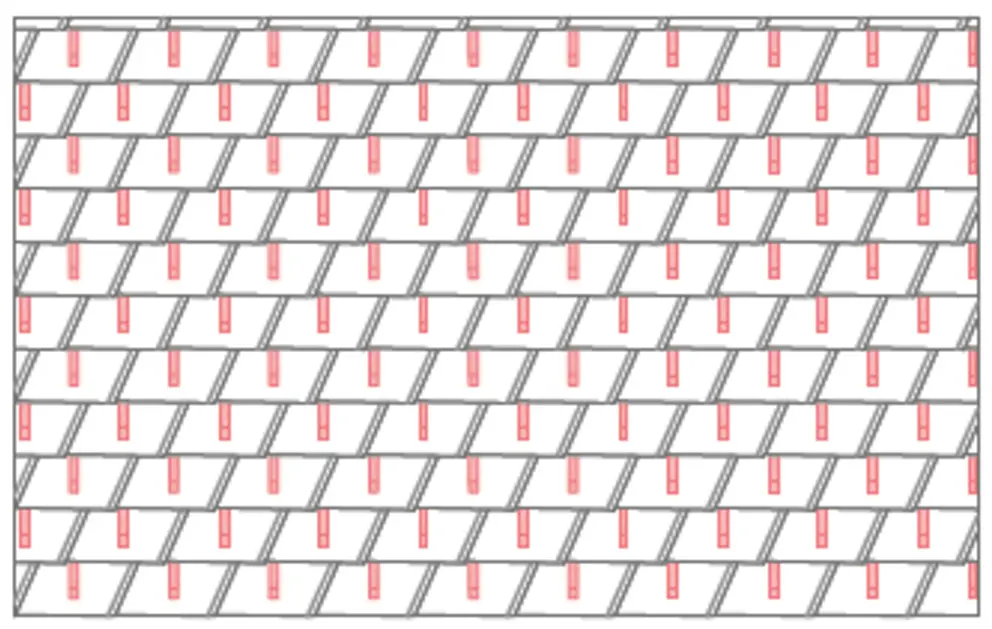

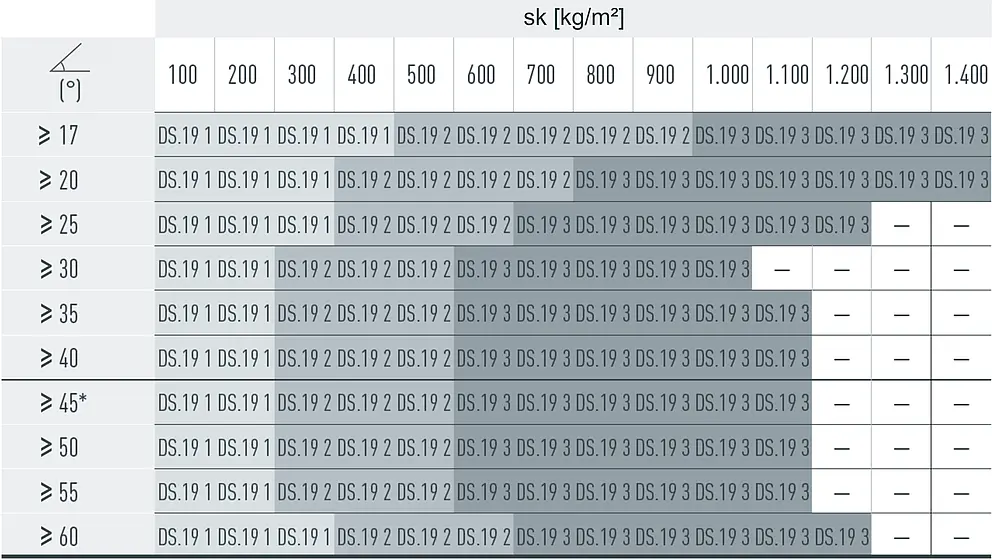

Vid takshingel DS.19 monteras 2, 4 eller 8 st. snöstoppare per m² (se tabell – Läggningsschema DS.19 1, DS.19 2 och DS.19 3). De båda första raderna ska genomgående förses med snöstoppare.

Snöstoppare skjuts upp i mitten i urtaget på takromberna 29 × 29 och fästs med minst 2 klammerspikar. Om en snöstoppare monteras krävs vid denna takromb 29 × 29 ingen ytterligare klammerinfästning.

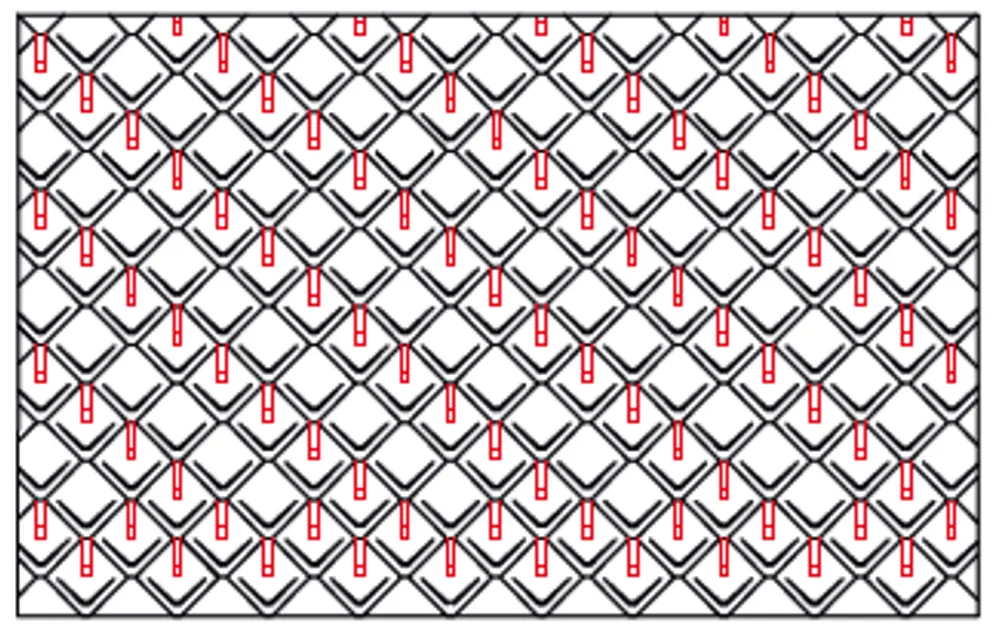

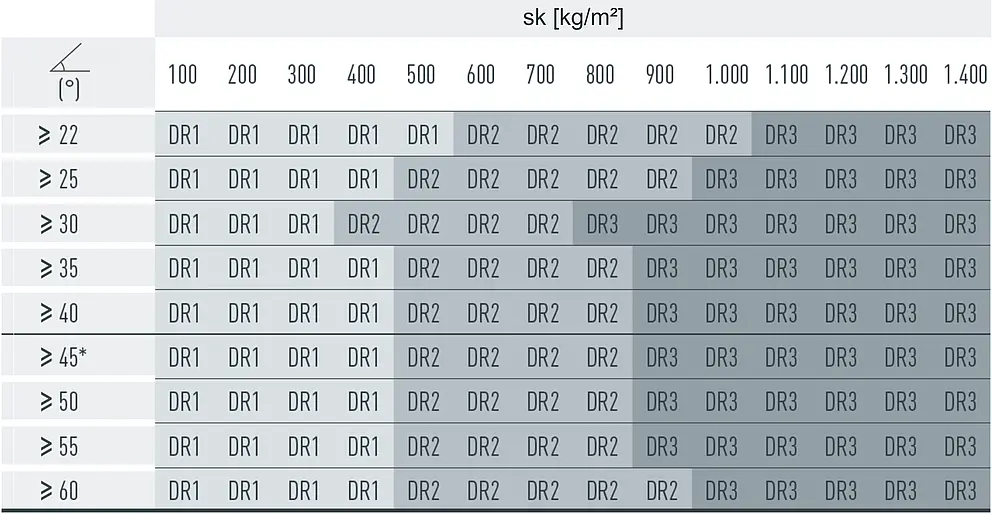

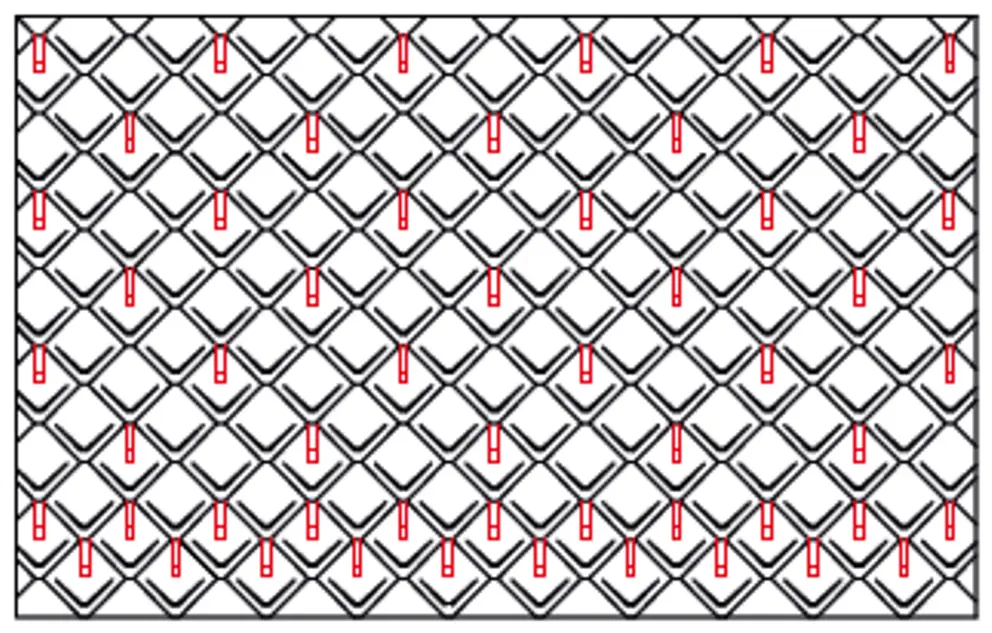

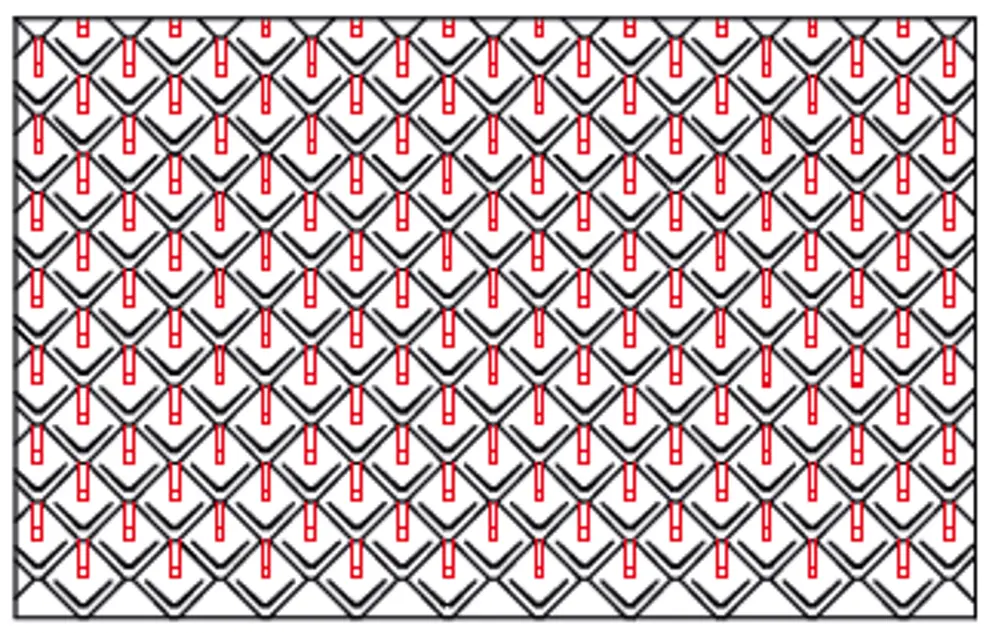

Vid takromber 29 × 29 monteras 3, 6 eller 12 st. snöstoppare per m² (se tabell nedan – Läggningsschema DR1, DR2 och DR3). De båda första raderna ska genomgående förses med snöstoppare.

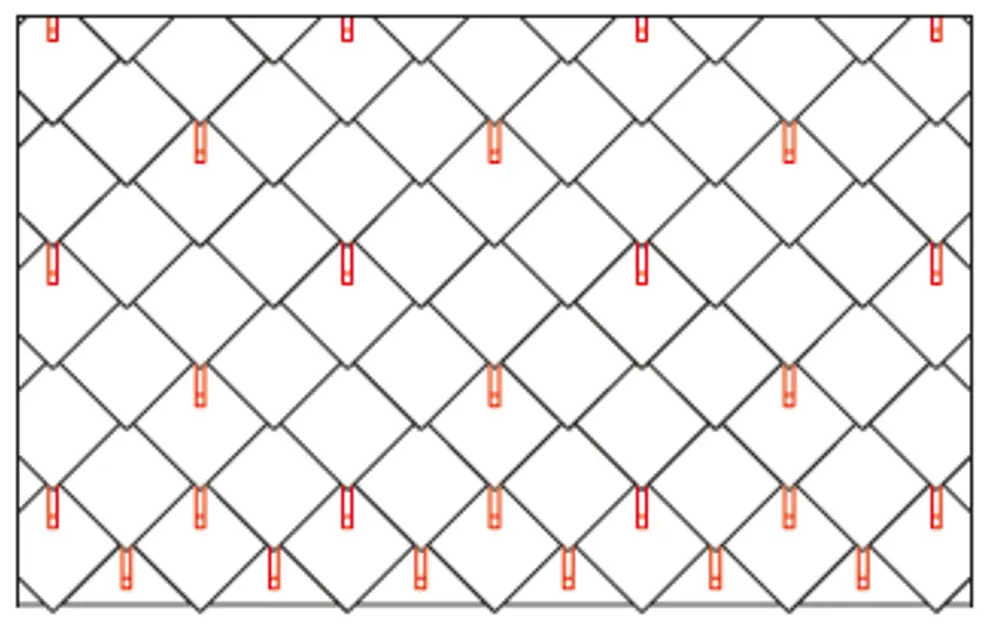

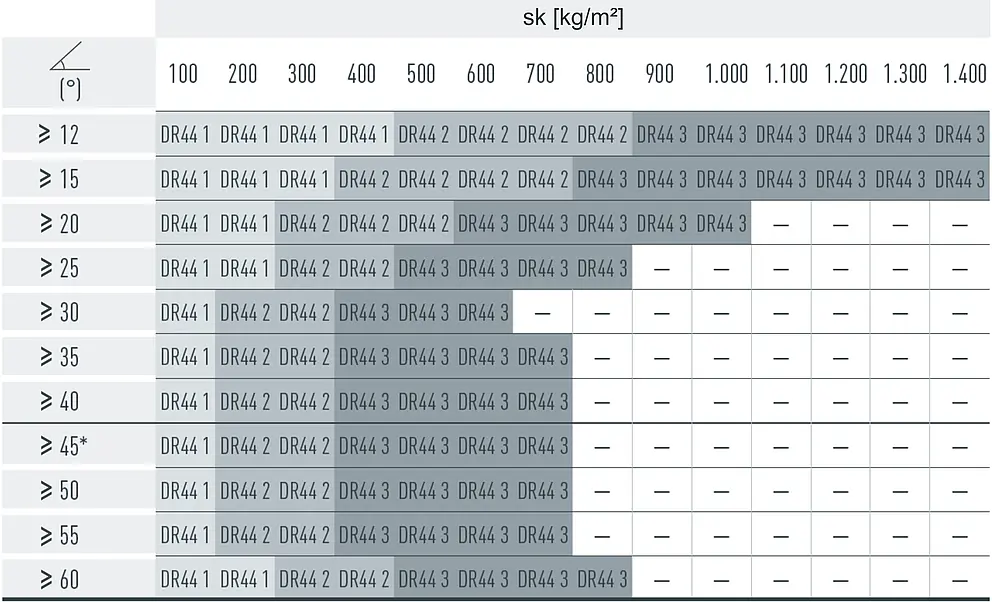

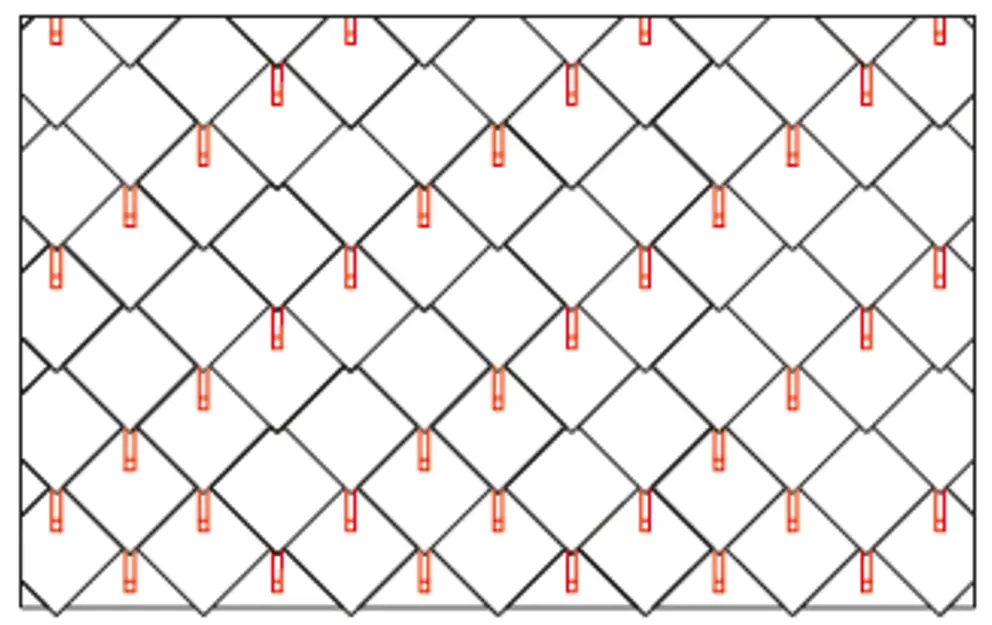

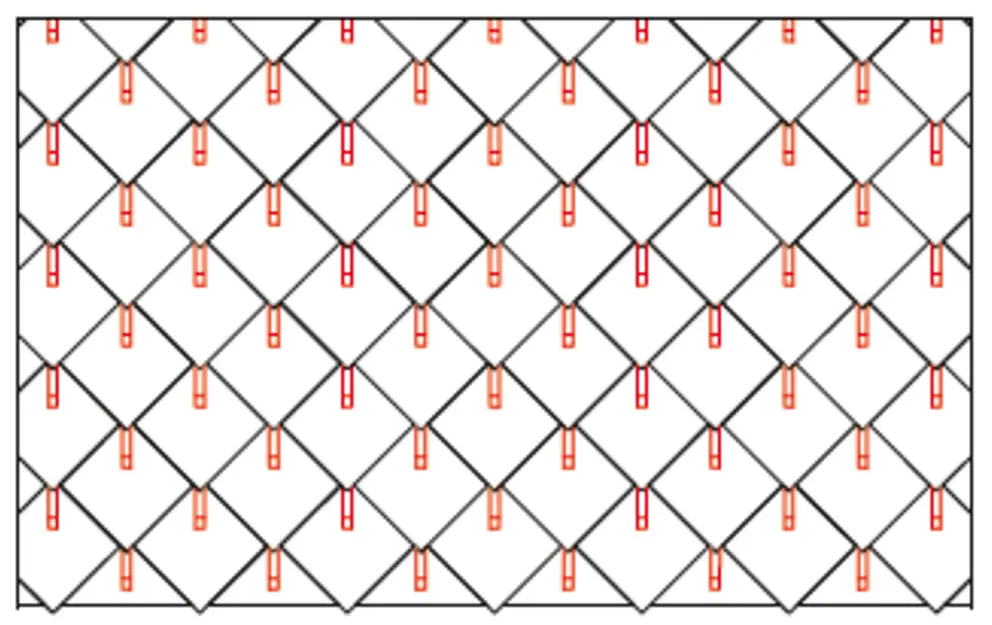

Snöstoppare skjuts upp i mitten i urtaget på takromberna 44 × 44 och fästs med minst 2 klammerspikar. Antalet fästen för takromber 44 × 44 påverkas inte av användningen av snöstoppare. Vid takromber 44 × 44 monteras per m² 1,3, 2,6 eller 5,2 st. snöstoppare (se tabell nedan – Läggningsschema DR44 1, DR44 2 och DR44 3). De båda första raderna (startplattor för takromber 44 × 44 och den första raden takromber 44 × 44) ska genomgående förses med snöstoppare.

Snöstoppare skjuts upp på falsen vid den välvda präglingen och fästs med minst 2 klammerspikar. Antalet fästen för takplattor R.16 påverkas inte av användningen av snöstoppare.

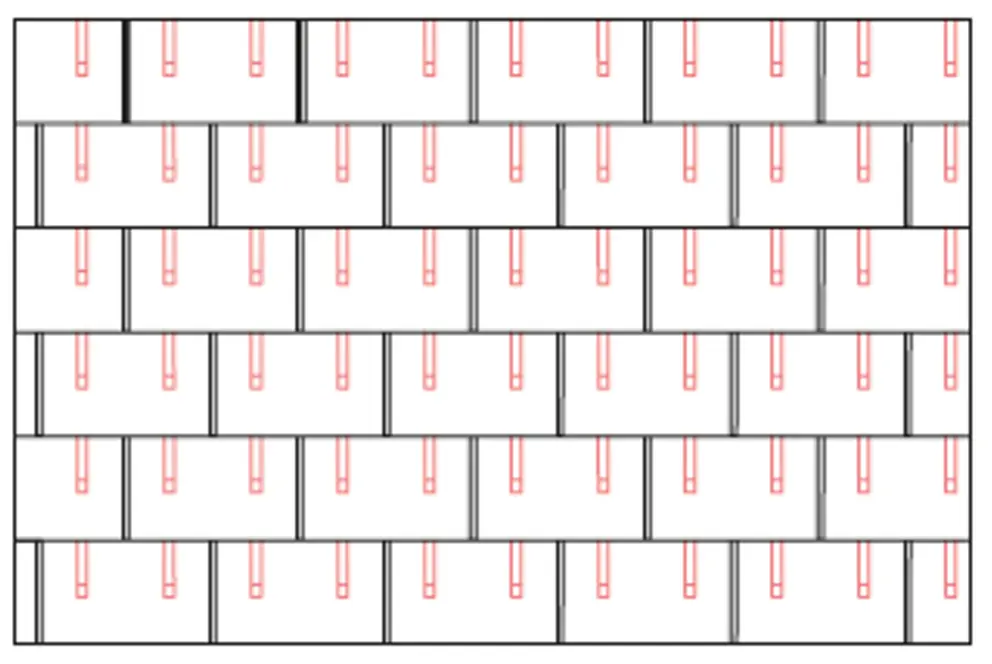

För takplattor R.16 monteras per m² 1,7, 3,4 eller 6,8 st. snöstoppare (se tabell nedan resp. läggningsschema R.16 1, R.16 2 och R.16 3). De båda första raderna ska genomgående förses med snöstoppare.

Snöstoppare skjuts upp på falsen vid den välvda präglingen och fästs med minst 2 klammerspikar. Antalet fästen för takpaneler FX.12 påverkas inte av användningen av snöstoppare.

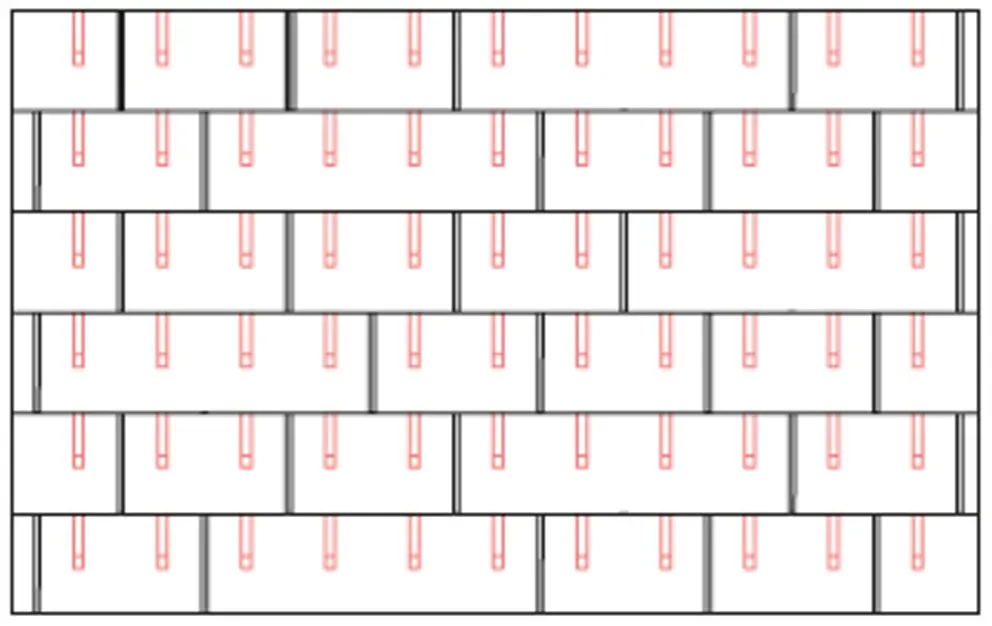

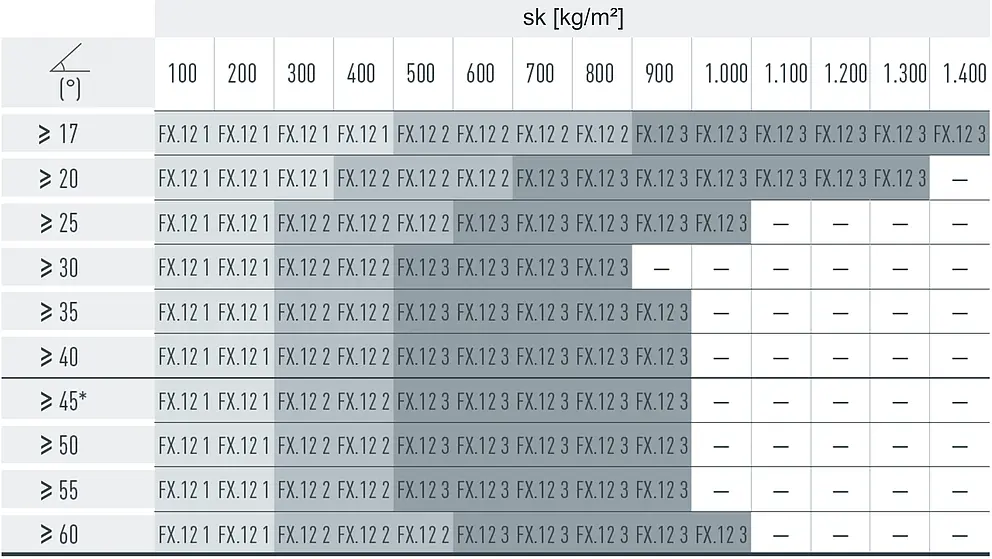

För takpaneler FX.12 monteras per m² 1,7, 3,4 eller 6,8 st. snöstoppare (se tabell nedan resp. läggningsschema FX.12 1, FX.12 2 och FX.12 3). De båda första raderna ska genomgående förses med snöstoppare.

Normalt läggs FX.12-takpanelerna oregelbundet med en förskjutning av den vertikala vinkelfalsen på minst 220 mm. På grund av den flexibla förskjutningen av takpanelerna FX.12 går det inte att få ett symmetriskt läggningsschema. Om användning av snöstoppare planeras för FX.12 rekommenderas läggning av FX.12-takpanelerna med regelbunden förskjutning. Detta påverkar visserligen det oregelbundna utseendet som man vanligen eftersträvar med takpaneler FX.12, men är det enda sättet att få ett regelbundet läggningsschema med snöstoppare (bild 1 och 2).

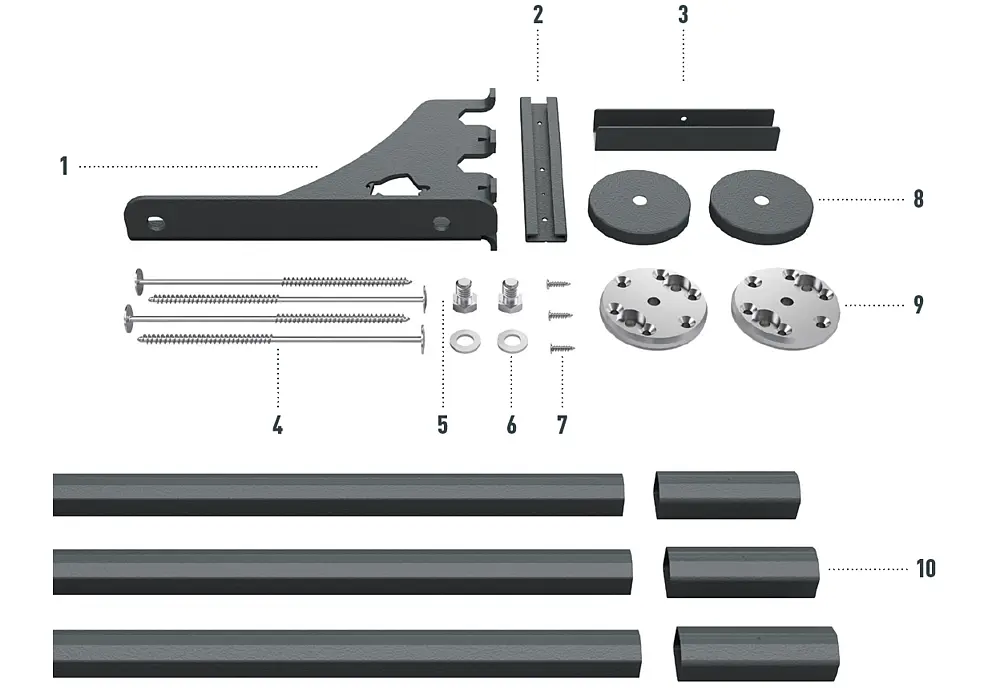

Monteringen av konsolerna till snöräcke sker med två fotplattor på yttertaket. Inläggningsprofilerna sätts in i konsolen till snöräcket och fästs med fixeringsreglage. Därefter sätts inläggningsprofilerna ihop med muffar – total höjd med fotplattor: 219 mm.

Snöräckessystemet kan även monteras i efterhand.

Beroende på objekt- och omgivningsförhållanden kan det vara nödvändigt att montera flera rader med snöräcken. Maximalt tillåtet avstånd ska beräknas beroende på snölast, taklutning samt avståndet mellan takstolarna.

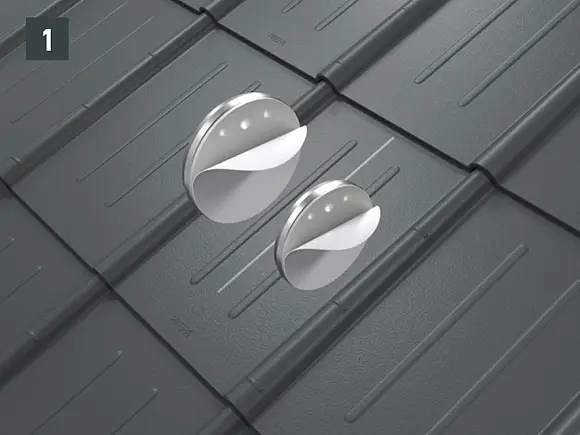

Markera takstolens mitt. Den övre fotplattan (ytterkanten) ska ha ett avstånd på minst 10 mm till den ovanförliggande falsen. Observera avståndet mellan de båda fotplattorna på 145 mm (innermått) (bild 1).

För infästningen på takstolen måste borrhålen (∅ 8,5 mm) ligga i snöräckeskonsolens axel (takstolens riktning) – fastskruvning i en axel med takstolen. Dra av skyddsfolien på baksidan av fotplattorna, positionera och limma fast (bild 2).

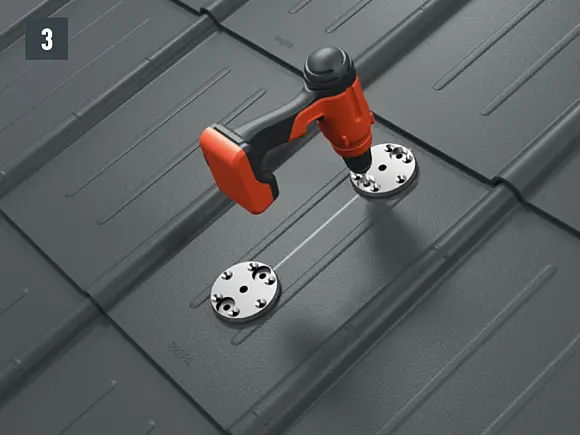

• Förborra skruvhålen i underkonstruktionen med borrmaskin (∅ 4,1 mm), borrdjup ca 50 mm (bild 3).

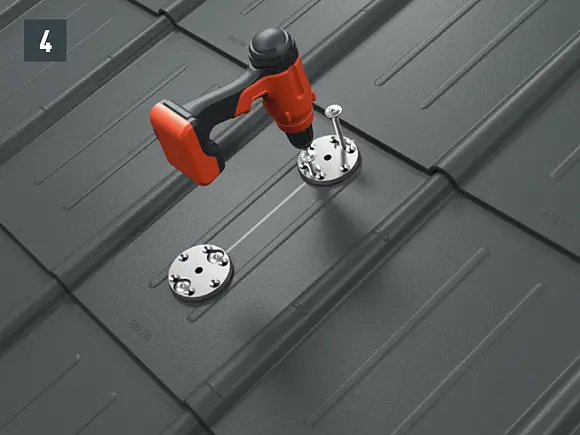

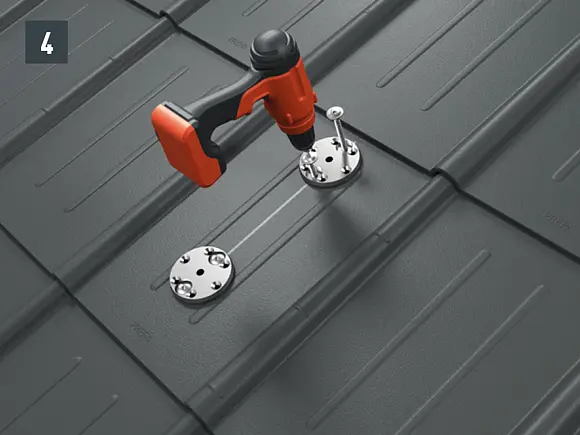

• Skruva fast fotplattorna på takstolen med resp. 2 infästningsskruvar 8 × 220 mm (vid tvåskalig konstruktion) eller 8 × 120 mm (vid enkelskalig konstruktion) så att yttätningen pressas mot taktäckningen eller underkonstruktionen. Vid korrekt bearbetning välvs yttätningen lätt utåt (tillbehör borrmaskin: torx TX40) (bild 4).
• Placera (lägg på) täckhattarna på fotplattorna (bild 5).

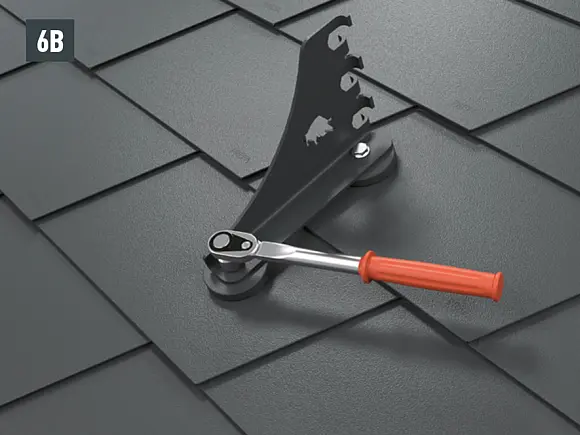

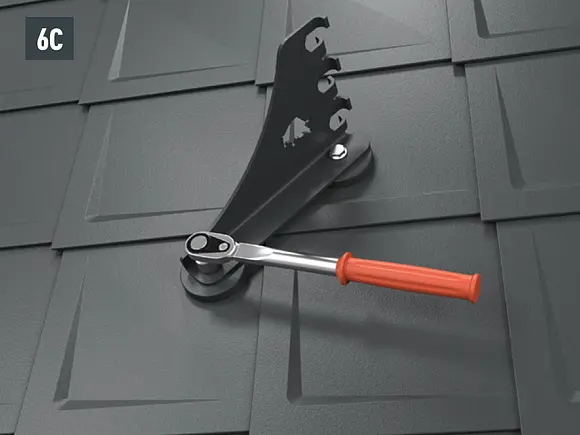

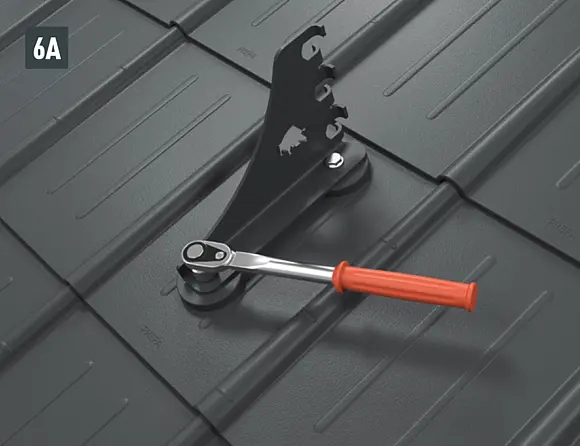

• Montera konsolerna till snöräcke med de båda sexkantsskruvarna (M12) på fotplattorna (nyckelstorlek 19; vridmoment: 35 Nm) vid takplattor (bild 6A), takshingel (bild 6B), takromber (bild 6C), R.16 och FX.12 (bild  6D).

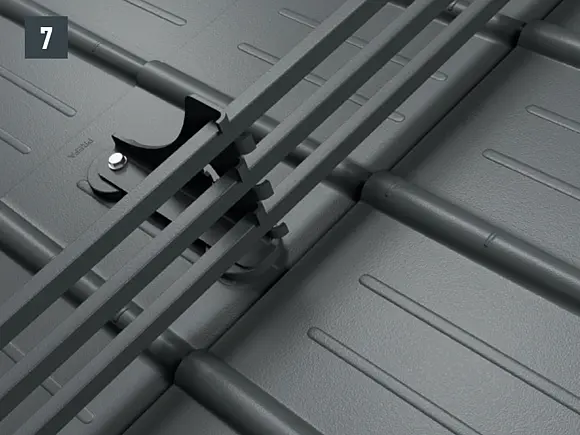

• Sätt in inläggningsprofilerna i urtagen på de monterade konsolerna. Överskjutet i randzonen får vara högst 30 cm (bild 7).

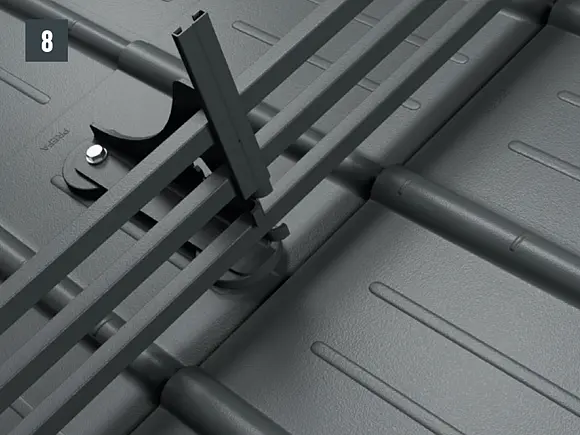

• Efter monteringen av den 5:e inläggningsprofilen skjuter du på en låsprofil på konsolen uppifrån (förborrat hål nedåt) (bild 8).

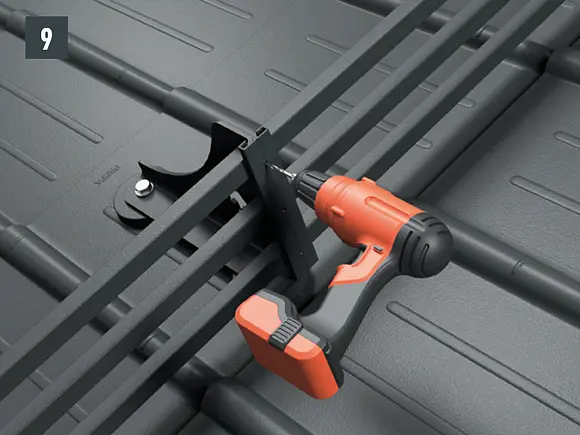

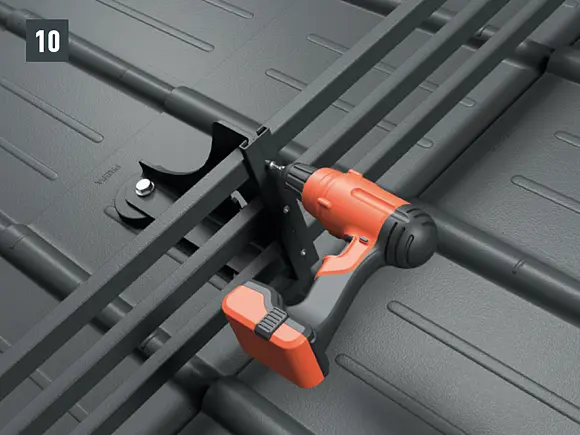

• Fäst varje inläggningsprofil i mitten av profillängden med medföljande självgängande skruvar 5,5 × 25 mm TX25 (1 st. per inläggningsprofil). Detta förhindrar att stängerna förskjuts i sidled och säkerställer att profilen kan expandera åt båda hållen (bild 9 + 10).

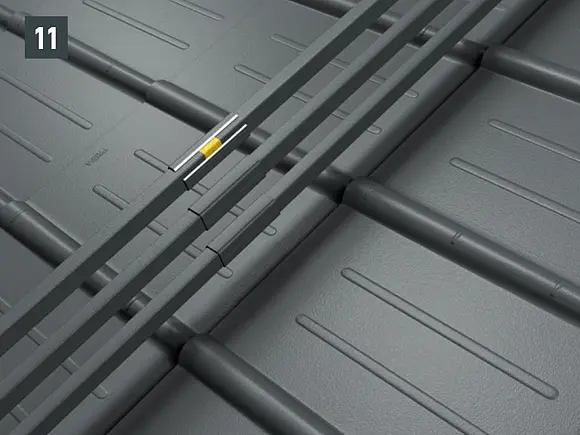

• Förbind inläggningsprofilerna vid skarvarna med medföljande anslutningsmuffar. Anslutningsdelarna har en skumdetalj för att kunna ta upp expandering på längden till följd av värme (bild 11).

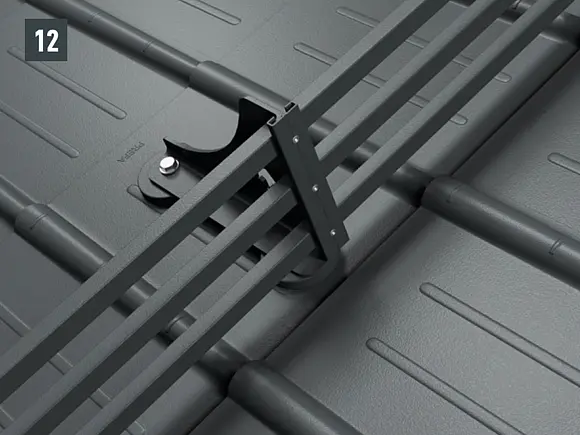

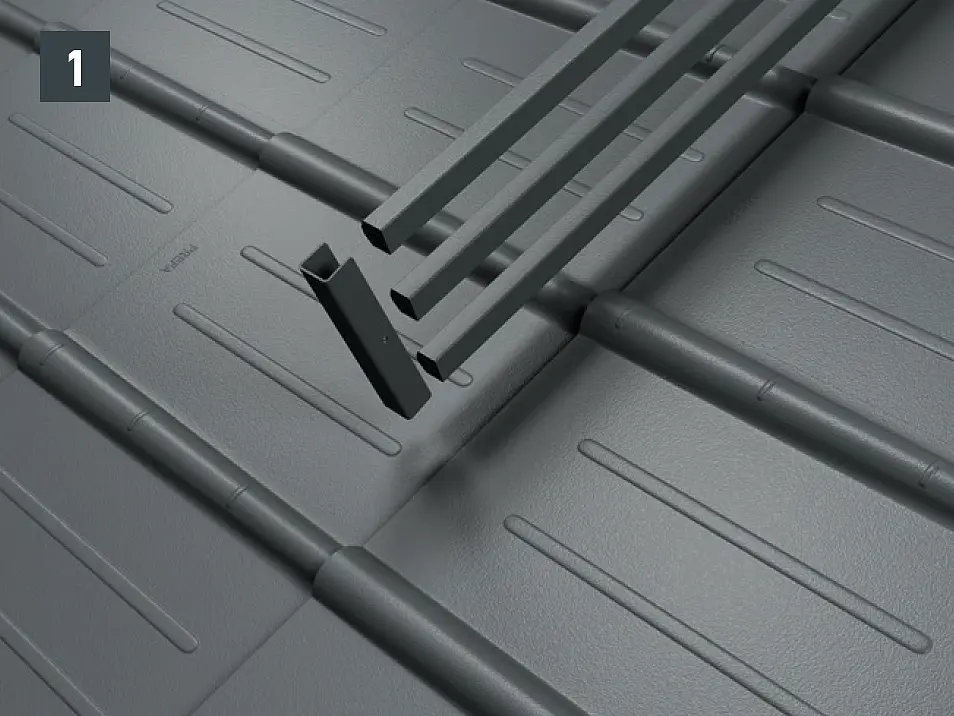

• Skjut på snöräckessystemets slutstycke på inläggningsprofilen (bild 1).

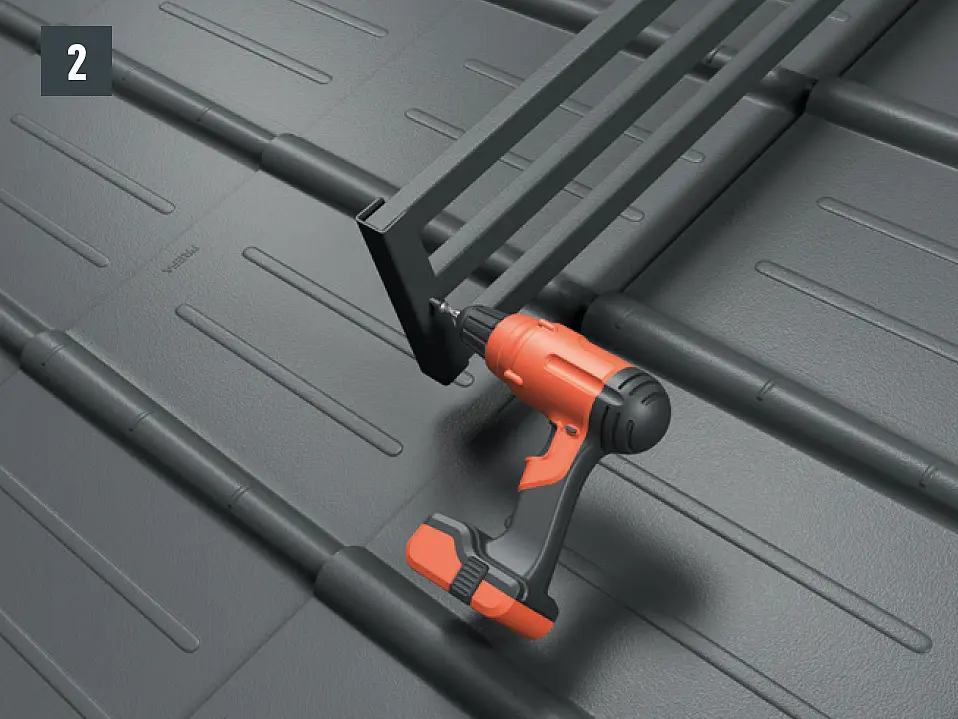

• Fixera slutstycket med den medföljande infästningsskruven (bild 2).

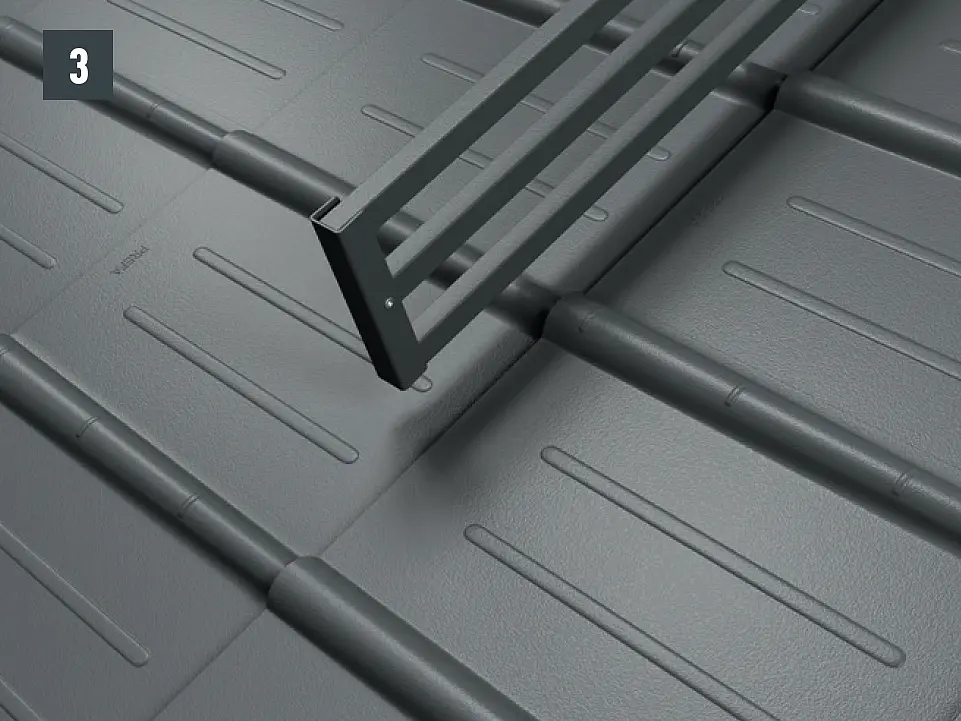

• Färdigmonterat slutstycke för snöräckessystemet (bild 3).

Monteringen av konsoler till snöräcke XL sker på två fotplattor i takstolen på yttertaket. Inläggningsprofilerna sätts in i konsol till snöräcket XL och fästs med fixeringsreglage. Därefter sätts inläggningsprofilerna ihop med muffar – total höjd 360 mm:

Snöräckessystemet XL kan även monteras i efterhand.

Beroende på objekt- och omgivningsförhållanden kan det vara nödvändigt att montera flera rader med snöräcken. Maximalt tillåtet avstånd ska beräknas beroende på snölast, taklutning samt avståndet mellan takstolarna.

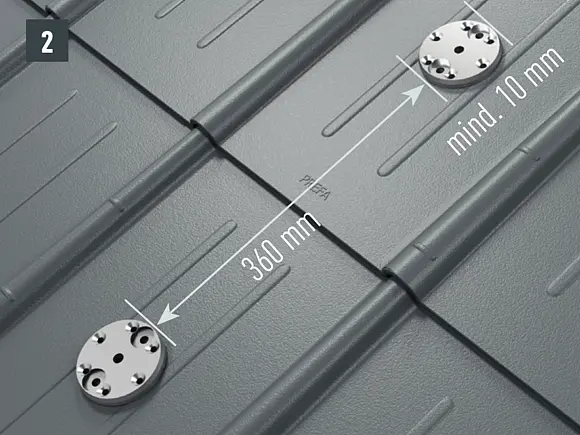

• Markera takstolens mitt. Den övre fotplattan (ytterkanten) ska ha ett avstånd på minst 10 mm till den ovanförliggande falsen. Observera avståndet mellan de båda fotplattorna på 360 mm (innermått).

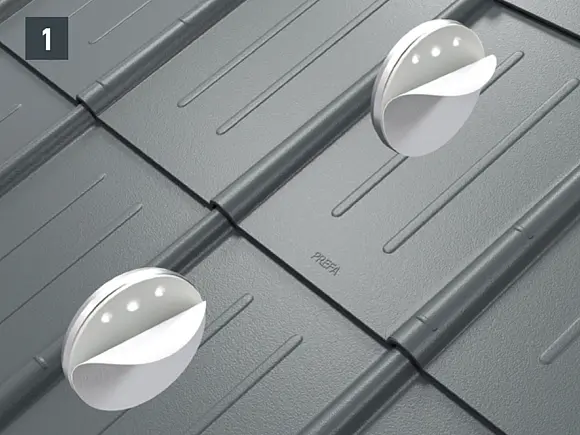

• För infästningen på takstolen måste borrhålen (Ø 8,5 mm) ligga i konsol till snöräcket XL:s axel (= takstolens riktning) – fastskruvning i en axel med takstolen. Dra av skyddsfolien på baksidan av fotplattorna, positionera och limma fast (bild 1 + 2).

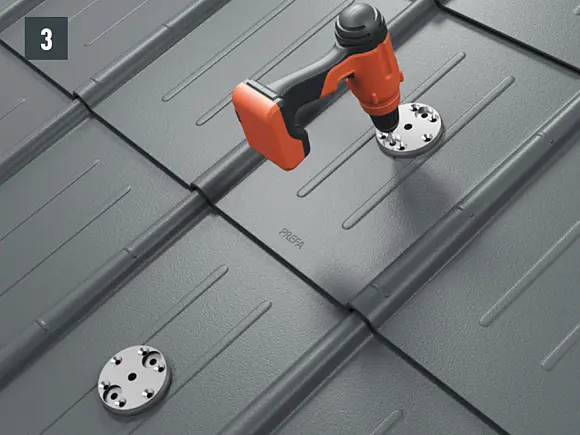

• Förborra skruvhålen i underkonstruktionen med Ø  4,1 mm-borr, borrdjup ca 50 mm (bild 3).

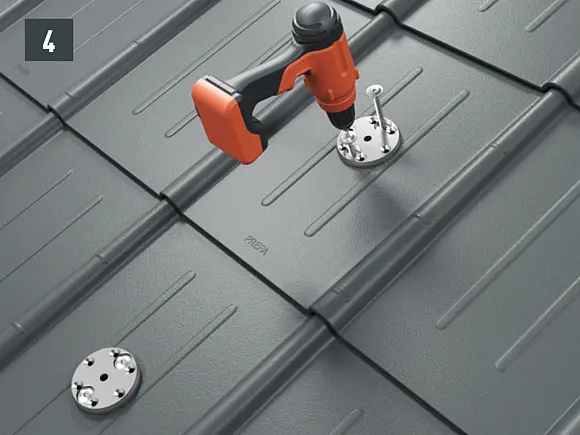

• Skruva fast fotplattorna på takstolen med resp. 2 infästningsskruvar 8 × 220 mm (vid tvåskalig konstruktion) eller 8 × 120 mm (vid enkelskalig konstruktion) tills yttätningen pressas mot taktäckningen eller underkonstruktionen. Vid korrekt bearbetning välvs yttätningen lätt utåt (tillbehör borrmaskin: torx Tx40) (bild 4).

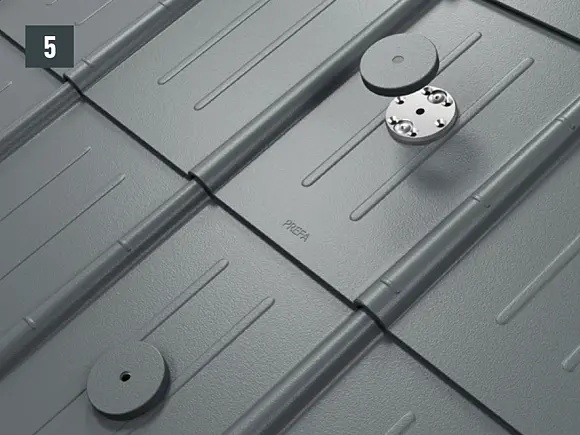

• Placera (lägg på) täckhattarna på fotplattorna (bild 5).

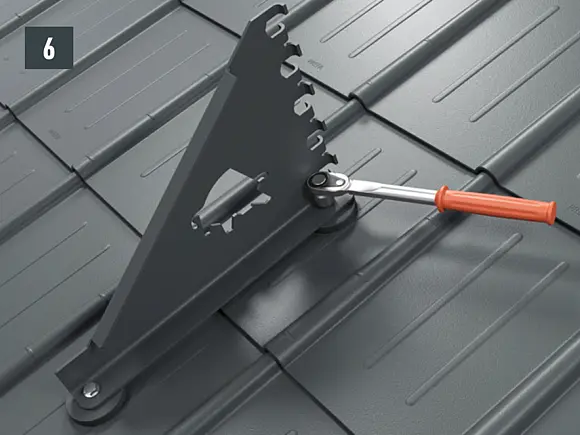

• Montera konsol till snöräcke XL med de båda sexkantsskruvarna (M12) på fotplattorna (nyckelstorlek 19; vridmoment: 35 Nm) (bild  6).

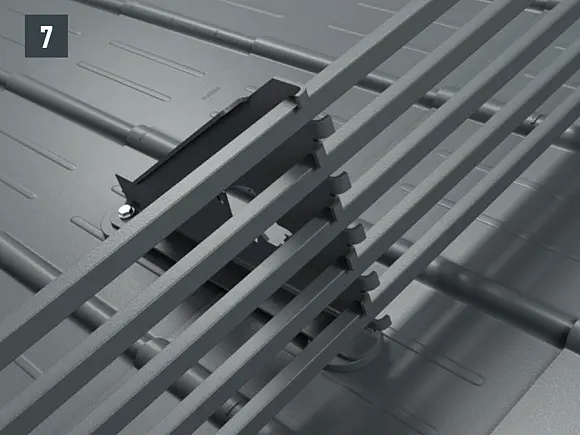

• Sätt in inläggningsprofilerna i urtagen på de monterade konsolerna XL. Överskjutet i randzonen får vara högst 30 cm (bild 7).

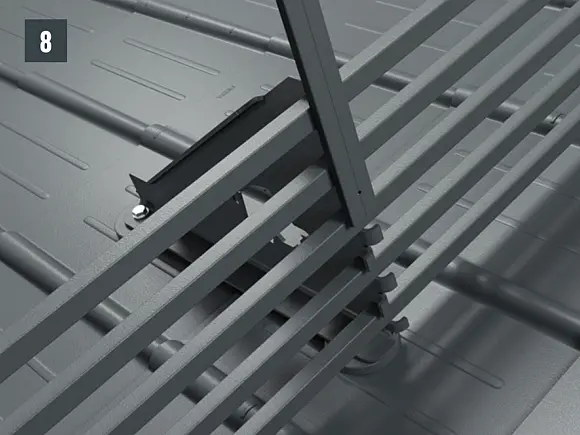

• Efter monteringen av den 5:e inläggningsprofilen skjuter du på en låsprofil på konsolen uppifrån (förborrat hål nedåt) (bild 8).

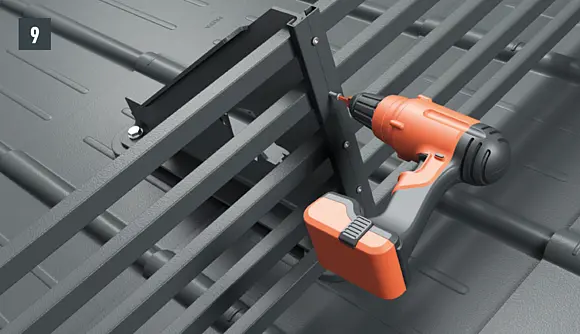

• Fäst varje inläggningsprofil i mitten av profillängden med medföljande självgängande skruvar 5,5 × 25 mm TX25 (1 st. per inläggningsprofil). Detta förhindrar att stängerna förskjuts i sidled och säkerställer att profilen kan expandera åt båda hållen (bild 9).

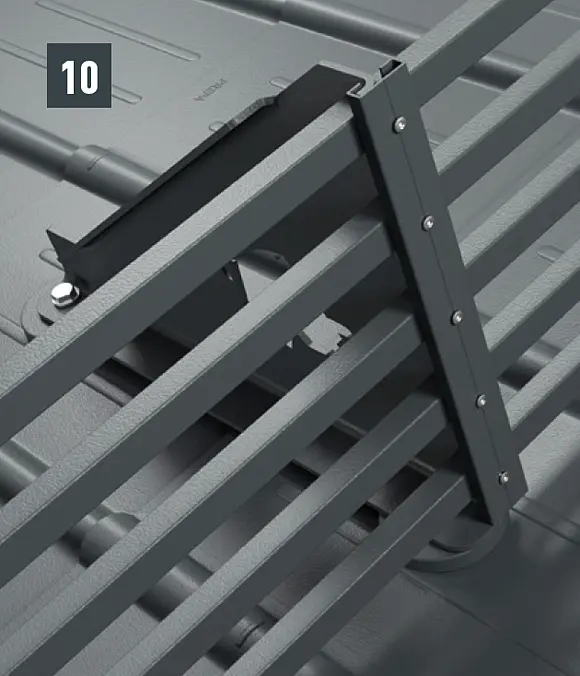

• Förbind inläggningsprofilerna vid skarvarna med medföljande anslutningsmuffar. Anslutningsdelarna har en skumdetalj för att kunna ta upp expandering på längden till följd av värme (bild 10).

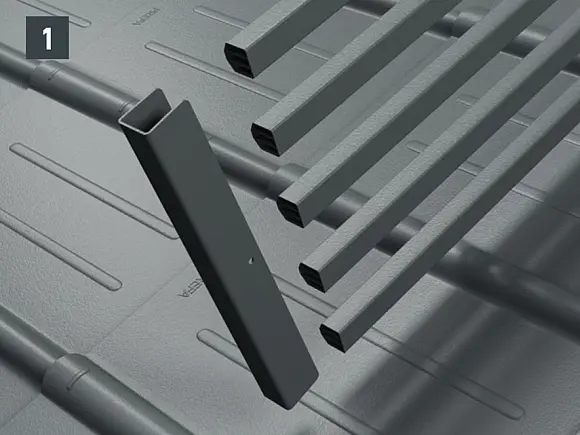

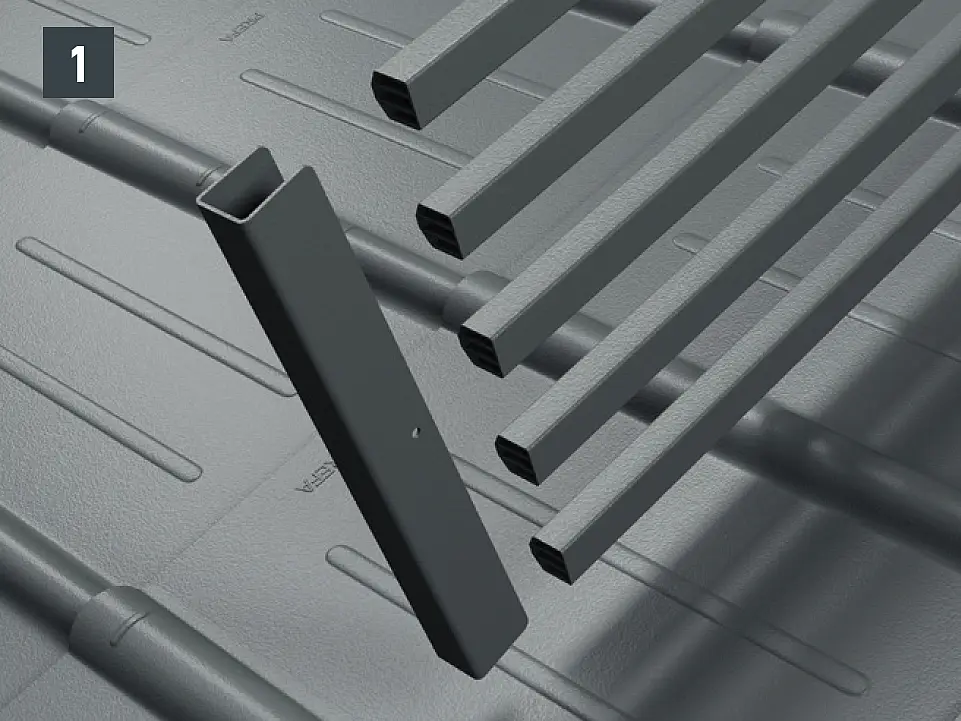

• Snöräckessystem XL – skjut på avslut XL på inläggningsprofilerna (bild 1).

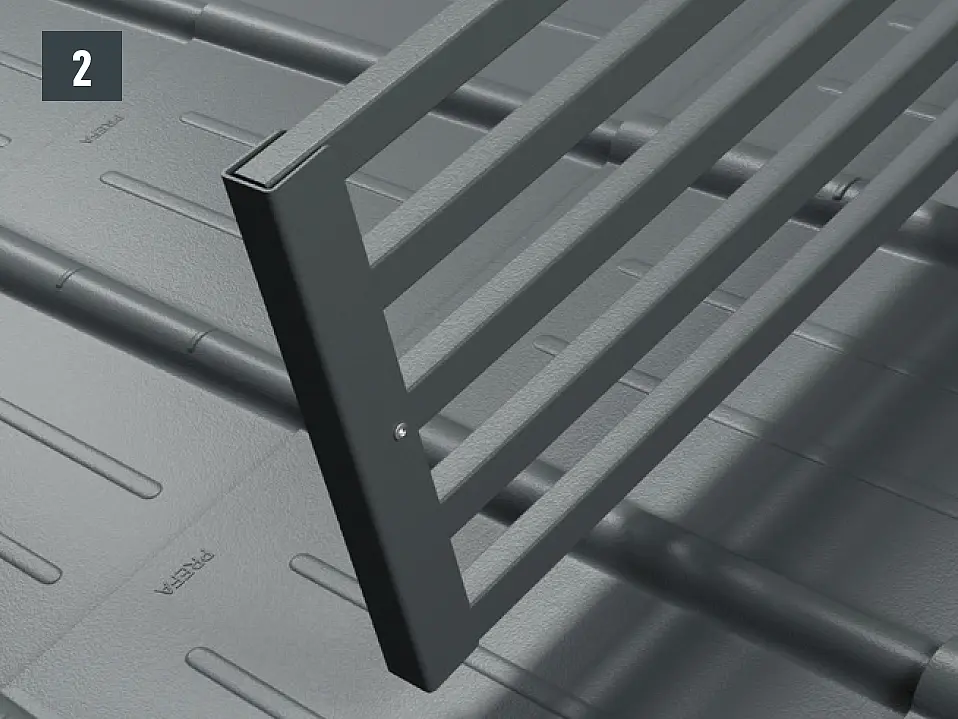

• Fixera avslut XL med den medföljande infästningsskruven (bild 2).

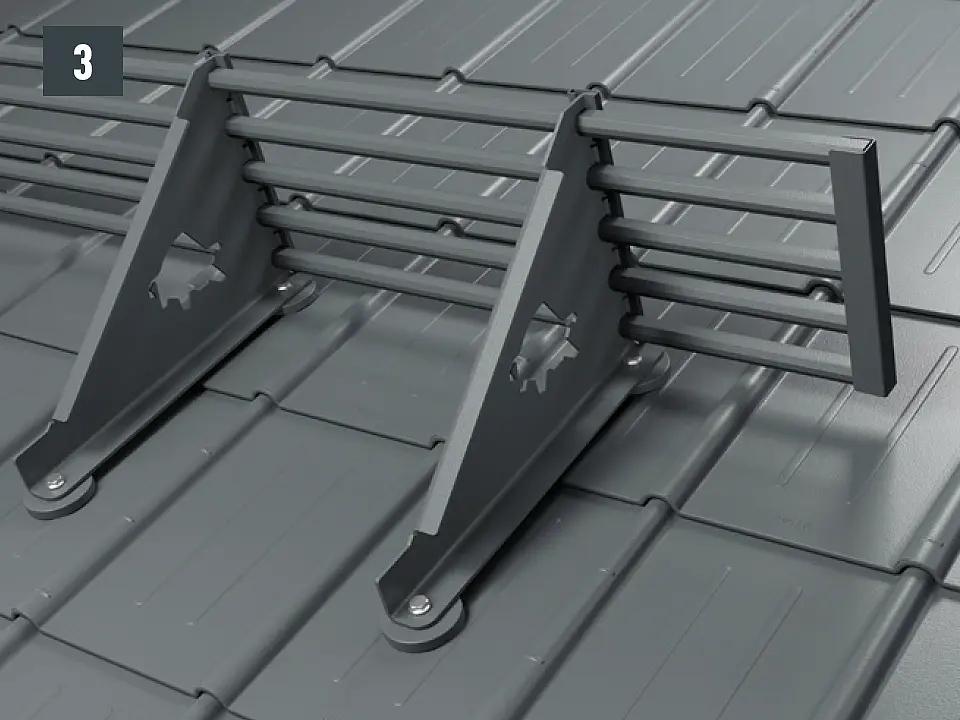

• Färdigmonterat avslut XL (bild 3).

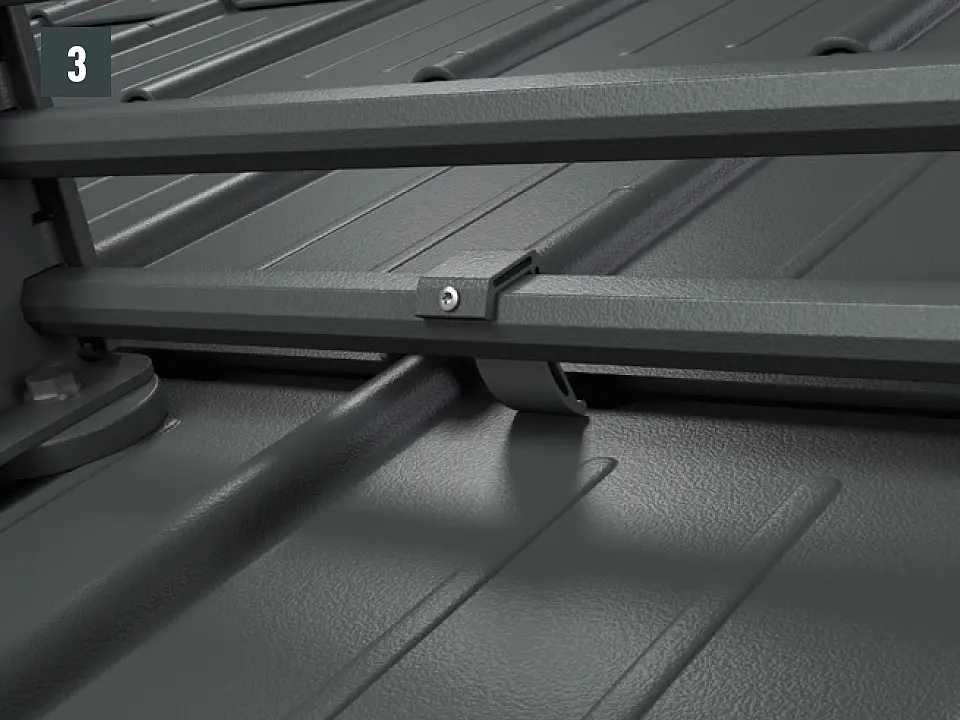

• Kläm fast fästet på inläggningsprofilen (ca 4 st. per meter) (bild 1).

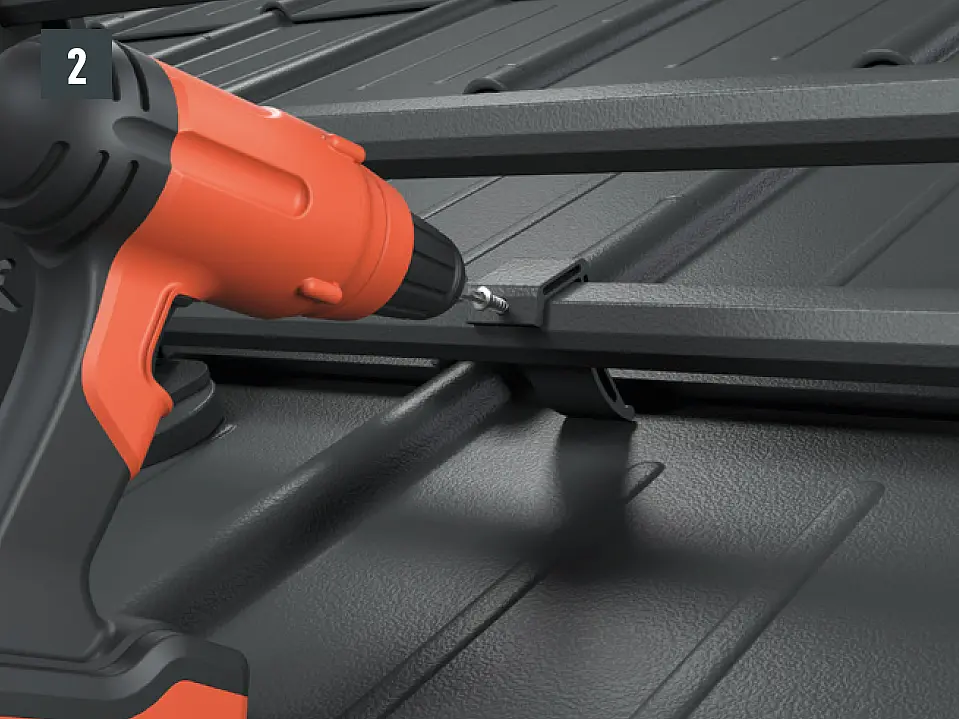

• Fixera fästet med den medföljande infästningsskruven (bild 2).
• Färdigmonterat fäste (bild 3).

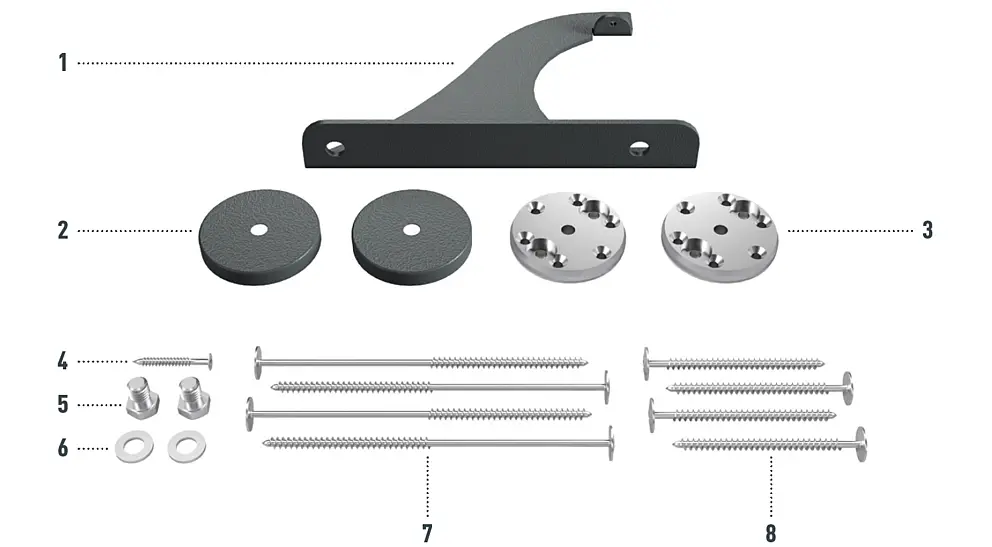

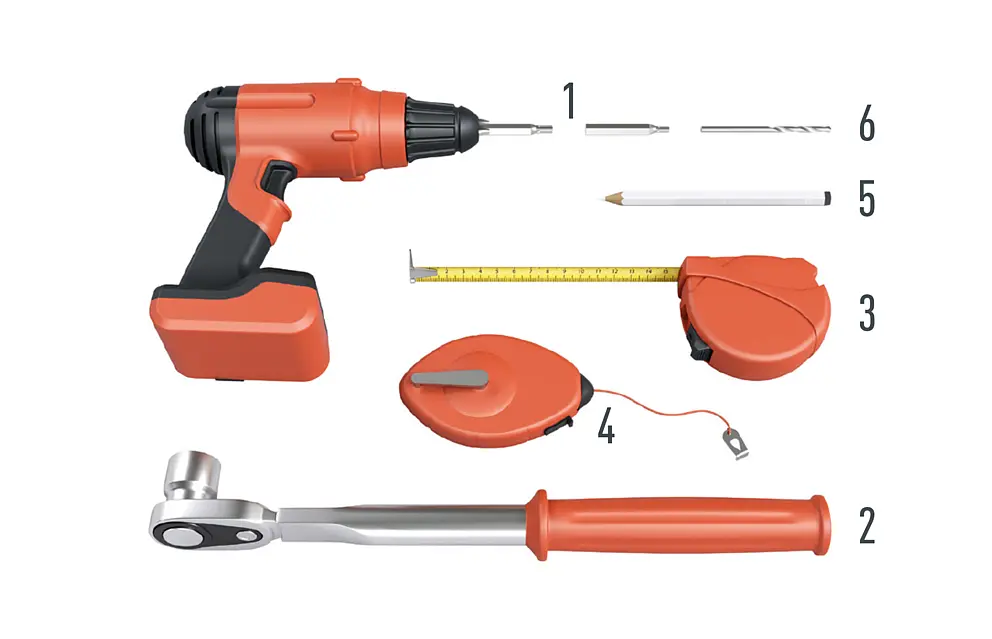

Monteringen sker med två fotplattor på yttertaket. I snöstoppsstöttorna för alpint snöräcke kan rundträ med ca Ø 140 mm placeras och fixeras med hjälp av de medföljande skruvarna. Total höjd för stöttor med fotplattor: 219 mm. Stöttorna för alpint snöräcke kan även monteras i efterhand. Finns i alla färger för PREFA taksystem (små format).

Beroende på objekt- och omgivningsförhållanden kan det vara nödvändigt att montera flera rader med alpina snöräcken. Maximalt tillåtet avstånd ska beräknas beroende på snölast, taklutning samt avståndet mellan takstolarna.

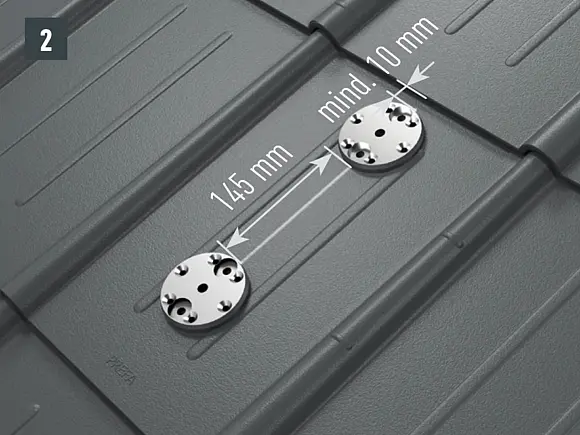

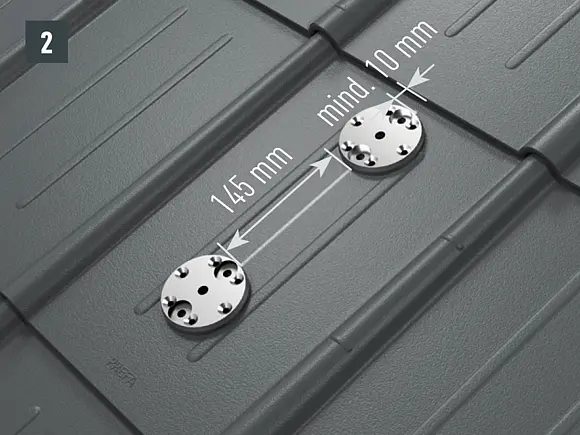

• Markera takstolens mitt. Den övre fotplattan (ytterkanten) ska ha ett avstånd på minst 10 mm till den ovanförliggande falsen. Observera avståndet mellan de båda fotplattorna på 145 mm (innermått) (bild 1).
• För infästningen på takstolen måste borrhålen (Ø 8,5 mm) i fotplattorna ligga i snöstoppsstöttornas axel (takstolens riktning) – fastskruvning i en axel med takstolen. Dra av skyddsfolien på baksidan av fotplattorna, positionera och limma fast (bild 2).

• Förborra skruvhålen i underkonstruktionen med Ø  4,1 mm-borr, borrdjup ca 50 mm (bild 3).
• Skruva fast fotplattorna med resp. 2 st. Infästningsskruvar 8 × 220 mm (vid tvåskalig konstruktion) resp. 8 × 120 mm (vid enkelskalig konstruktion) på takstolen tills yttätningen pressas mot taktäckningen/underkonstruktionen. Vid korrekt bearbetning välvs yttätningen lätt utåt (tillbehör borrmaskin: torx TX40) (bild 4).
• Placera (lägg på) täckhattarna på fotplattorna (bild 5).

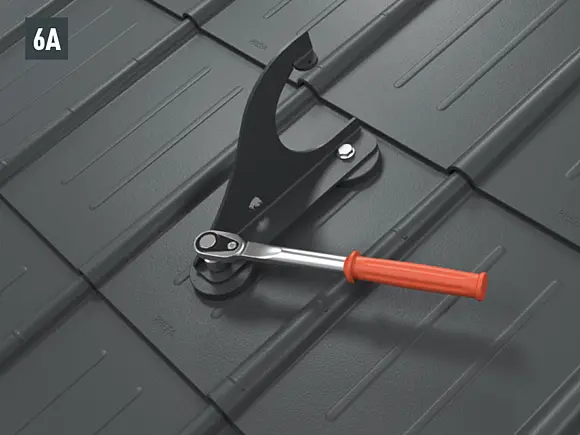

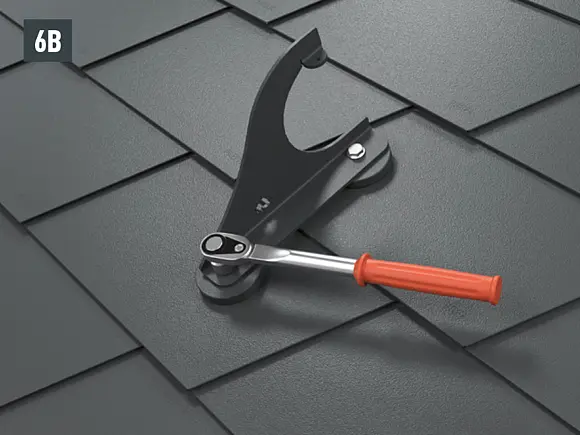

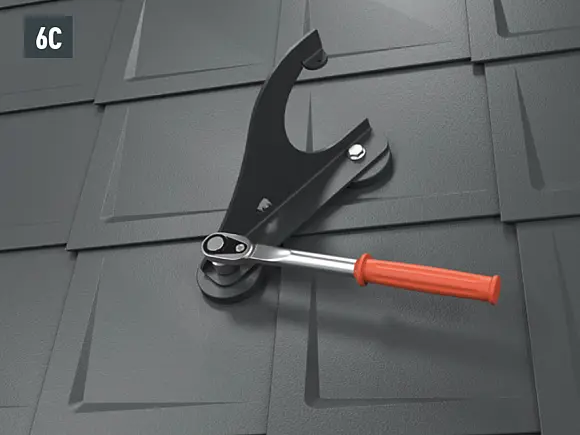

Montera snöstoppsstöttorna till alpint snöräcke med de båda sexkantsskruvarna (M12) på fotplattorna (nyckelstorlek 19; vridmoment: 35 Nm) vid takplattor (bild 6A), takshingel (bild 6B), takromber (bild 6C), R.16 och FX.12 (bild  6D).

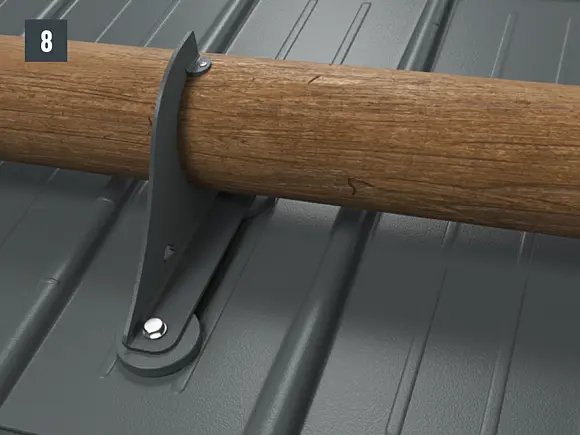

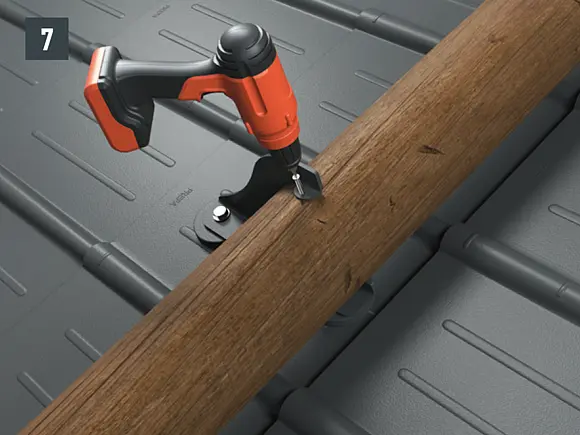

• Lägg in rundträ motsvarande diametern hos snöstoppsstöttorna (Ø ca 140 mm) och fixera med skruv (5 × 60 mm). Överskjutet i randzonen får vara högst 30 cm (bild 7 + 8).
