Startskenor och avslut vid fotplåt

Klicka på önskat ämne för att komma direkt till motsvarande anvisning:

• Startskena för takplatta
• Startskena
• Kantutformning och sidoanslutning
• Utformning av ränndal
• Utformning av snednock och nock
• Utformning av takavsats

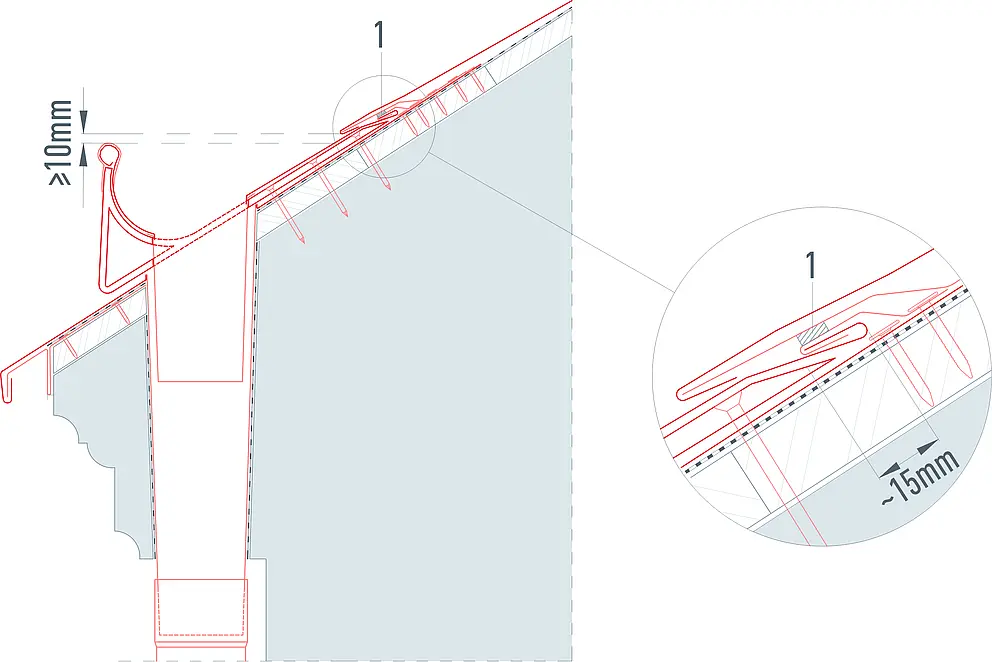

• Anslutning till en fotränna (kantränna)

Startskenans takfotsutskjut ska ligga i den bakre tredjedelen av rännans bredd och får inte överstiga 80 mm.

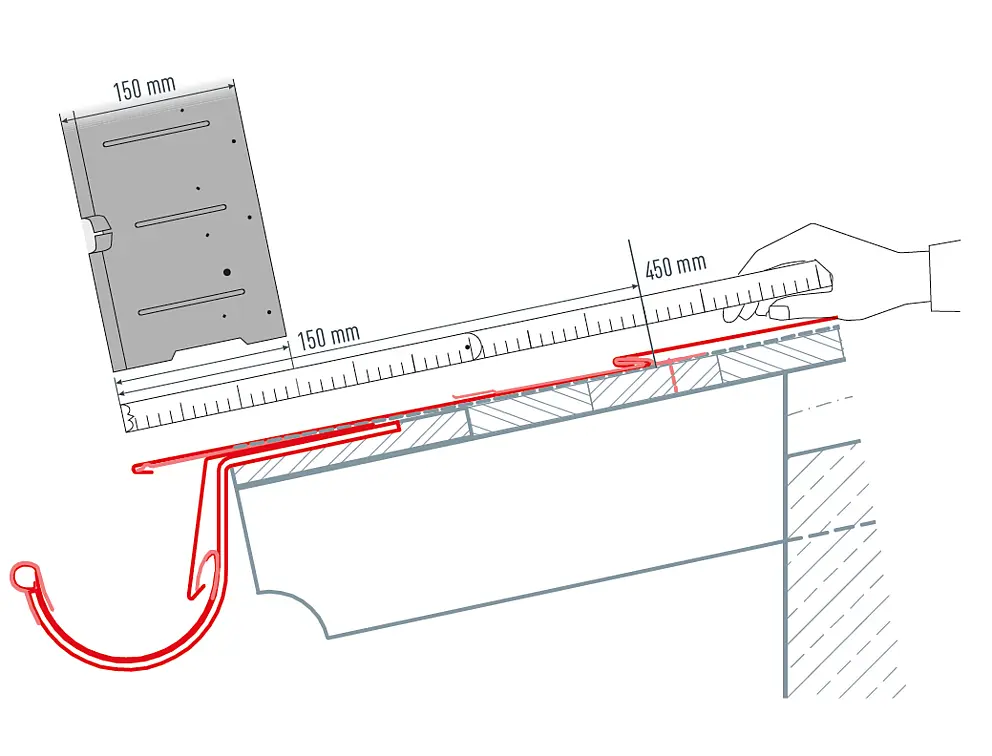

Från den planerade överkanten på den första takplattan: mät 450 mm i riktning mot takfoten (se till att takfotsutskjutningen är mellan 30 och 80 mm). Gör en markering (= startskenans bredd överkant) 150 mm (startskenans bredd) nedifrån.

Upprepa proceduren på takfotens andra sida och förbind markeringarna genom ett horisontellt snörslag i färg.

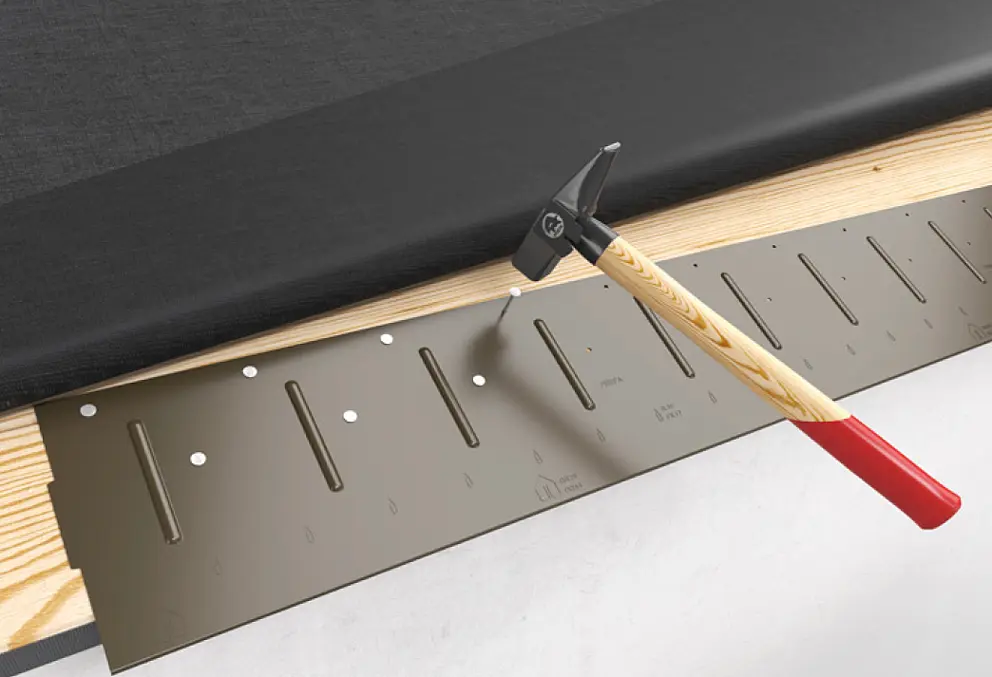

Startskenan ska spikas fast stormsäkert (använd alla förstansade hål). Fäst startskenan genomgående innan du spikar in de bifogade PREFA-spikarna i alla förstansade hål.

Startskenans takfotsutskjut ska ligga i den bakre tredjedelen av rännans bredd och får inte överstiga 80 mm.
Startskenan läggs rakt över hela takfotens längd med hjälp av ett snörslag som gjorts innan.
Startskenan ska spikas fast stormsäkert (använd alla förstansade hål).
Därefter utförs det vertikala vinkelslaget.
Fäst startskenan genomgående innan du spikar in de bifogade PREFA-spikarna i alla förstansade hål.

Rikta in startskenan med de präglade markeringarna för takplatta R.16 resp. takpanel FX.12 efter takets mitt.
Här ska man se till att området för kantuppvikningen på sidan (t.ex. kantutformning) inte ligger i falsområdet för takplatta R.16 resp. takpanel FX.12. Vid behov kan du förskjuta startskenan med en fjärdedel av måttet hos en takplatta R.16 resp. en takpanel FX.12.

Rikta in startskenan med de präglade markeringarna efter takets mitt.
Här ska man se till att området för kantuppvikningen på sidan (t.ex. kantutformning) inte ligger mitt i takromber 29 × 29 resp. 44 × 44
. Vid behov kan du förskjuta startskenan med en fjärdedel av måttet (1/4 av det vertikala snörmåttet) hos en takromb 29 × 29 resp. 44 × 44.

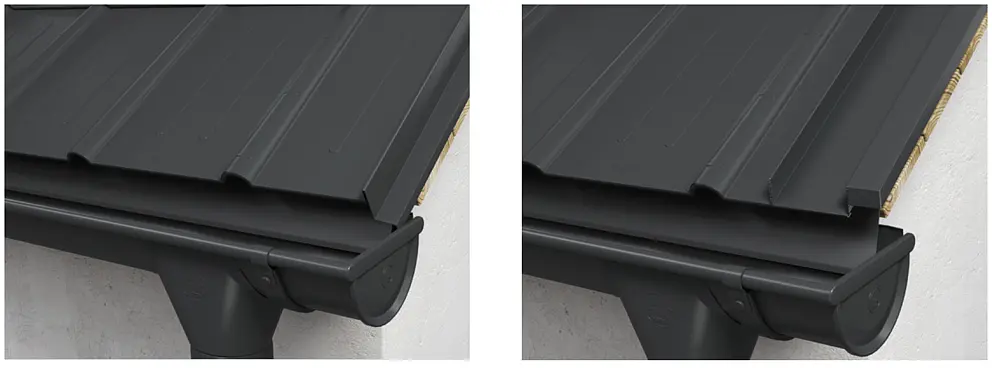

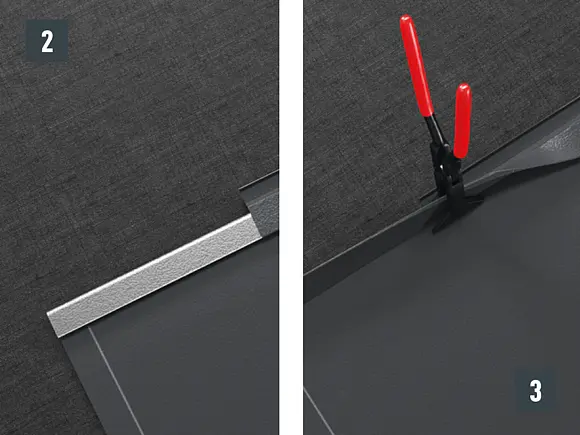

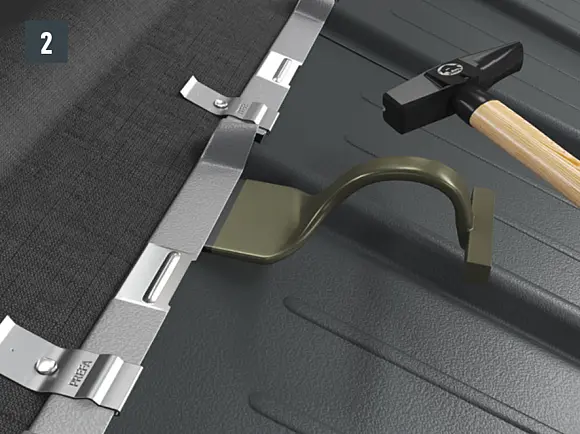

• Bocka upp PREFA-taktäckningen 30 mm i rät vinkel mot takytan (bild 1).

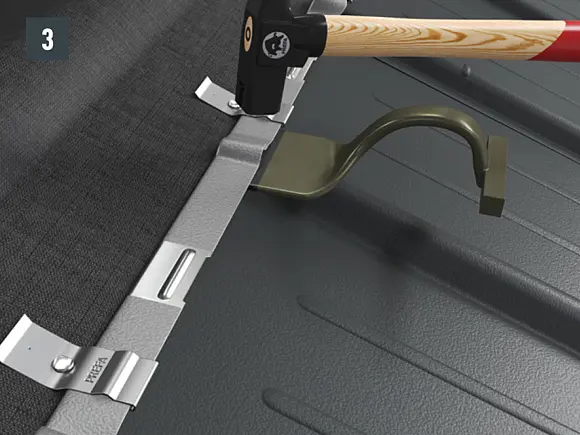

• Fäst original-kantfästremsans överkant på frontbrädans överkant och spika fast kantfästremsan på ett stormsäkert sätt (bild 2).

• I områden med mycket snö ska kantutformningen göras enligt bild 3.
• Vid en kantutformning med uppdragen frontbräda ska varianten på bild 4 användas.

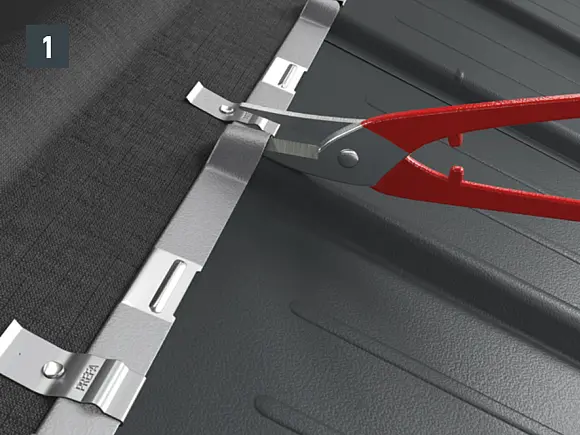

Klipp ut den övre patentfalsen i kantningsområdet så att en hakfals kvarstår (bild 1 och 2) och bocka upp takplatta R.16 eller takpanel FX.12 30 mm i rät vinkel mot takytan.

Vid alla kantningar av takshingel på vänster sida (hängskiva och infattning) ska falsarna som löper snett nedåt stansas för att förhindra kapillärkraft.

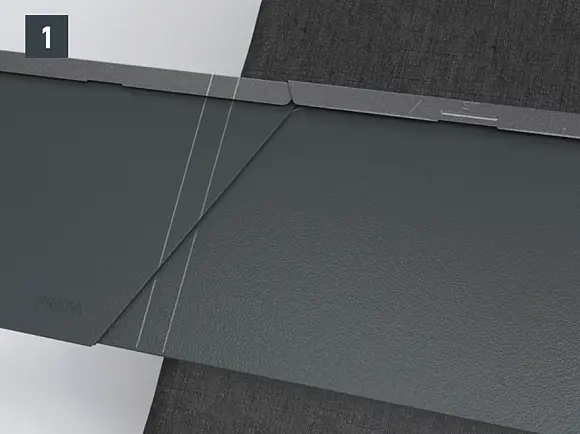

• Markera kantningsområdet och 30 mm falstillägg (bild 1).

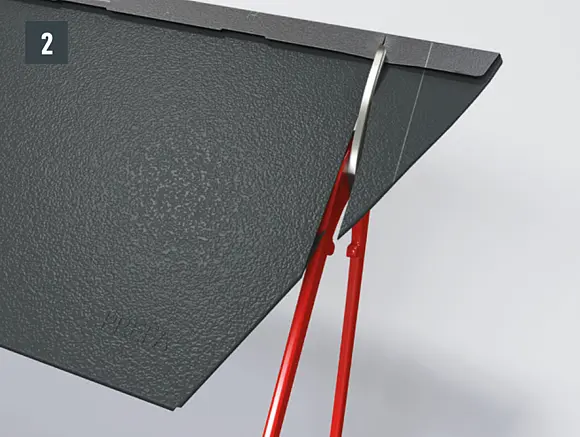

• Klipp till takshingeln med falstillägg (bild 2).
• Skapa falsutklippning (bild 3 och 4).

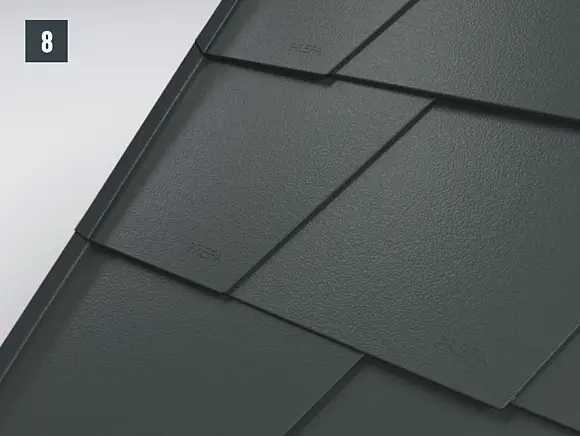

• Täck in den utklippta takshingeln och vik upp den (bild 5 + 6).

Andra varianter är att sätta de sneda falsarna med en kortad takshingel eller med en passhingel utanför kantningsområdet.

Variant 1: Kortad shingel
Korta och täck in den sista takshingeln före kantningen (bild 7 och 8).

Variant 2: Passhingel
Placera passhingeln, klipp till med falstillägg 30 mm och vik upp kanten (bild 8 + 9).

En fackmässig utformning garanterar att taket är regnsäkert.
Efter förberedelsen av takshingeln kan anslutningsplåten (t.ex. gavelbeklädnad eller vägganslutningskil) tillverkas och arbetas in i täckningen.

Vid alla kantningar av takshingel DS.19 på vänster sida (hängskiva och infattning) ska falsarna som löper snett nedåt stansas för att förhindra kapillärkraft.

• Markera kantningsområdet och 30 mm falstillägg och klipp vid falstillägget (bild 1).
• Skapa falsutklippningar (bild 2 + 3).
• Täck in den utklippta takshingeln DS.19 och vik upp den (bild 4 + 5).

En variant är att sätta de sneda falsarna med en passhingel DS.19 utanför kantningsområdet.

• Täck in passhingel DS.19 och markera den snett ingående falsen på det övre shingelomslaget (bild 6).

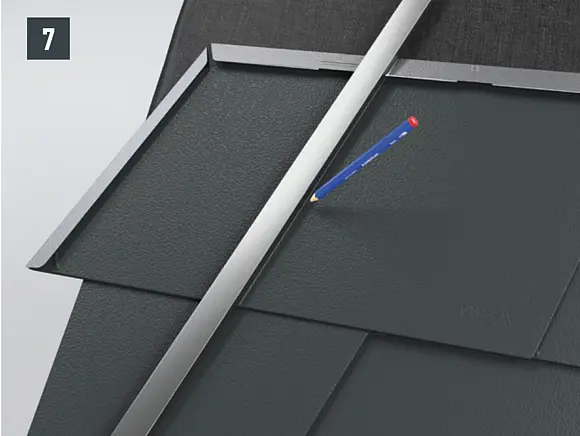

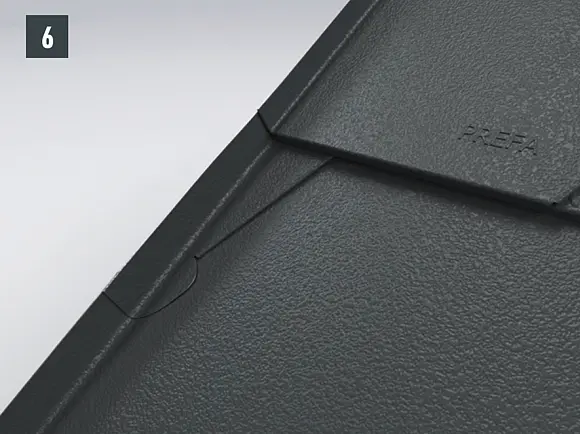

• Frigör en halvmåneform i takshingeln runt markeringen (bild 7).
• Täck in och fäst passhingel DS.19 (bild 8).

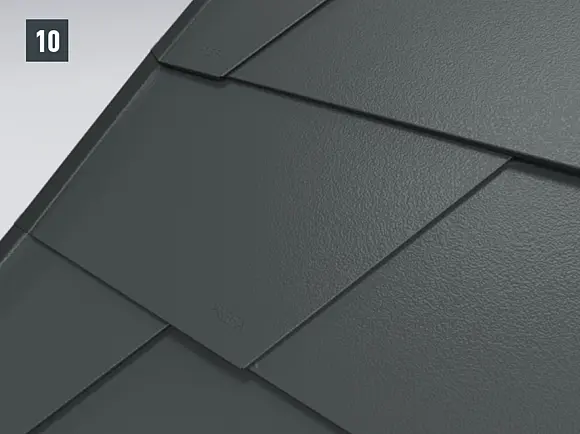

• Vik upp taktäckningens kant. (Bild 9 och 10):

En fackmässig utformning garanterar att taket är regnsäkert.
Efter förberedelsen av takshingel DS.19 kan anslutningsplåten (t.ex. gavelbeklädnad eller vägganslutningskil) tillverkas och arbetas in i täckningen.

Vid alla sidokantningar av takromb 29 × 29 (hängskiva och infattning) ska falsarna som löper snett nedåt klippas ut och böjas upp på undersidan.

• Markera kantningsområdet och 30 mm falstillägg
• Klipp takromb 29 × 29 vid falstillägget och skapa falsutklippningen (bild 1).
• Böj upp falsutformningen och klipp den rund (bild 2).

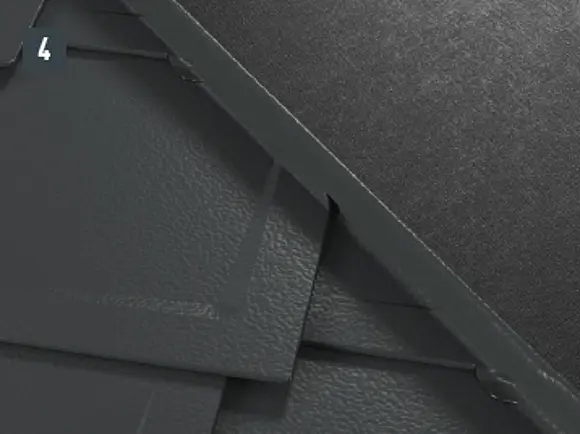

• Täck in den utklippta takromben 29 × 29 och vik upp den (bild 3 + 4).

En fackmässig utformning garanterar att taket är regnsäkert.

Efter förberedelsen av takromber 29 × 29 kan anslutningsplåten (t.ex. gavelbeklädnad eller vägganslutningskil) tillverkas och arbetas in i taktäckningen.

Vid alla sidokantningar av takromb 44 × 44 (hängskiva och infattning) ska falsarna som löper snett nedåt klippas ut och böjas upp på undersidan.

• Markera kantningsområdet och 30 mm falstillägg
• Klipp takromb 44 × 44 vid falstillägget och skapa falsutklippningen (bild 1).
• Böj upp falsutformningen och klipp den rund (bild 2).
• Den sneda patentfalsen ska klippas ut på översidan vid den uppvikta kanten (bild 3).
• Täck in den utklippta takromben 44 × 44 och vik upp den (bild 4).

En fackmässig utformning garanterar att taket är regnsäkert.
Efter förberedelsen av takromber 44 × 44 kan anslutningsplåten (t.ex. gavelbeklädnad eller vägganslutningskil) tillverkas och arbetas in i taktäckningen.

Säkerhetsrännan är en rekommendation från företaget PREFA.
I princip avgör montören själv utifrån sin erfarenhet och utbildning om en säkerhetsränna ska användas. Jämför med vanliga ränndalsplåtar ger säkerhetsrännan högre säkerhet mot ansamlingar i det känsliga vinkelområdet.

Fördelar med säkerhetsrännan:

• Säker mot ansamlingar tack vare den extra bakkanten
• Prefabricerad PREFA-produkt
• Extra kantningar i överlappningsområdet
• Kapillärsickar i överlappningsområdet
• Bättre gångbarhet, ökad stabilitet

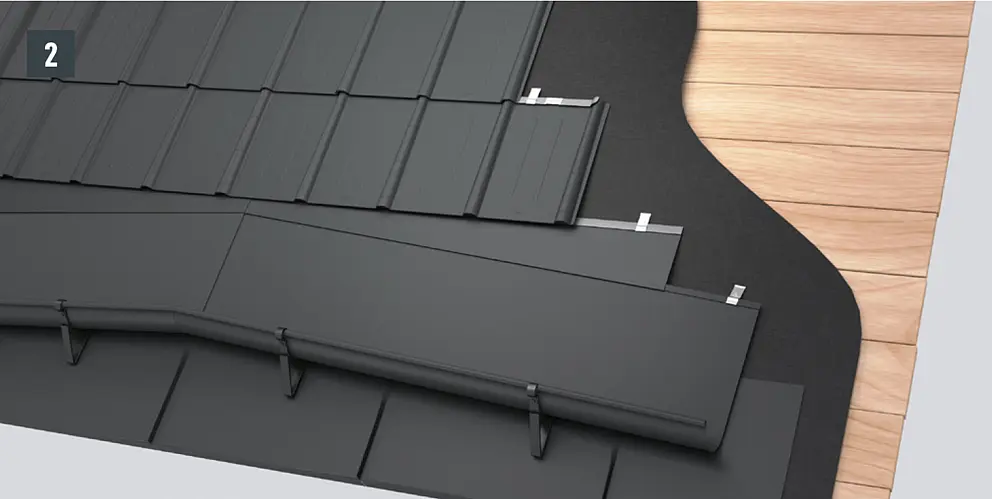

• Kanta rännplåten upp till den maximala längden 3 000 mm.
• Vattenfalsen på sidorna ska bockas till 40 mm bredd på båda sidorna.
• Tillskärningsbredden anpassas efter takformen, taklutningen och förhållandena och får inte underskrida 500 mm.
• Vid mycket varierande taklutningar resp. mycket varierande vattenmängder ska ränndalen planeras i försänkt utförande eller i utförande med en stående fals i mitten av ränndalsplåten.

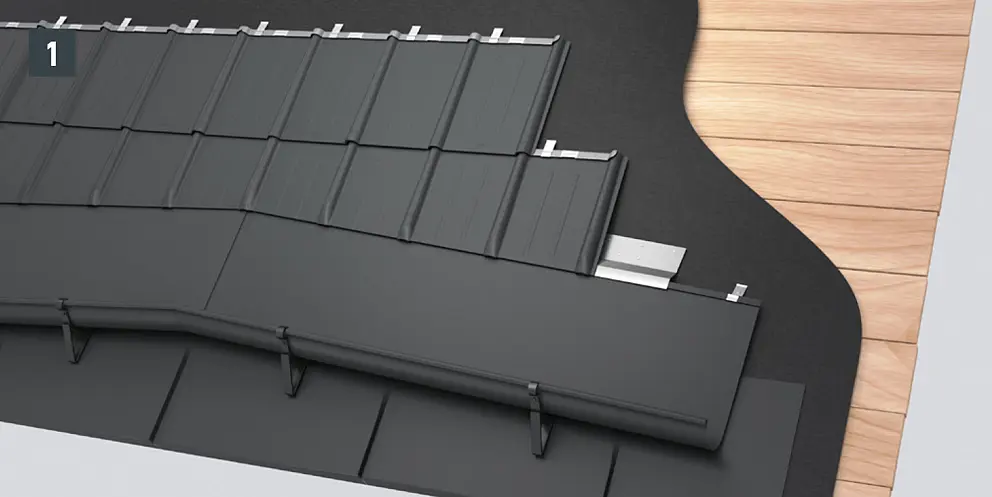

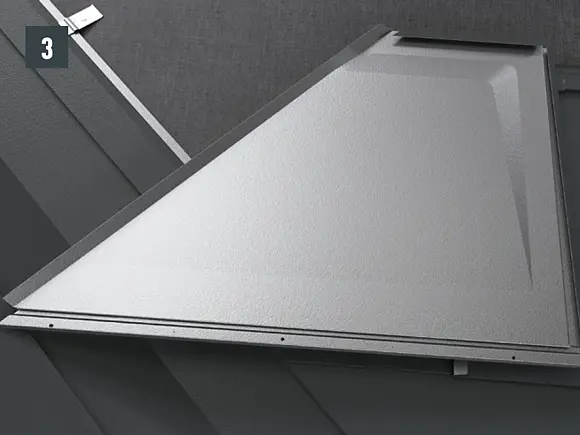

• Vid vinkelrännans anslutning markeras PREFA-taktäckningen som ska täckas med ca 35 mm och beskärs (bild 1 + 2).
• Den markerade infästningsfalsen kantas om (bild 3).

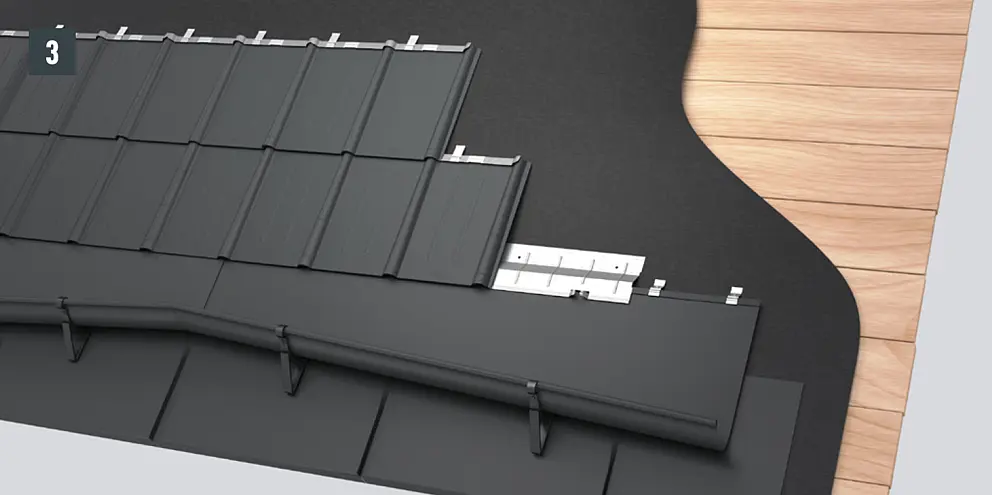

• Den tillverkade PREFA-taktäckningen hängs in och läggs (bild 4).

Välj alltid täckriktningen mot ränndalen. Detta förhindrar att överlappningsrillan böjs upp vid snö- och isras i detta område.

• Rikta in plattan och markera innerkanten för ränndalsomslaget, beskär plattan med ca 35 mm tillägg (bild 1).
• Knacka ut rillan något vid den bockade kanten och bocka plattan i 180° mot plattans baksida. Montera därefter plattan och fäst med klamrar (bild 2 + 3).
• Eftersom plattans veckning har sträckts vid den bockade kanten är det enklast att återföra rillan till sin ursprungliga form med ett avfasat hammarskaft. Detta förhindrar att plattan vrids (bild 4).

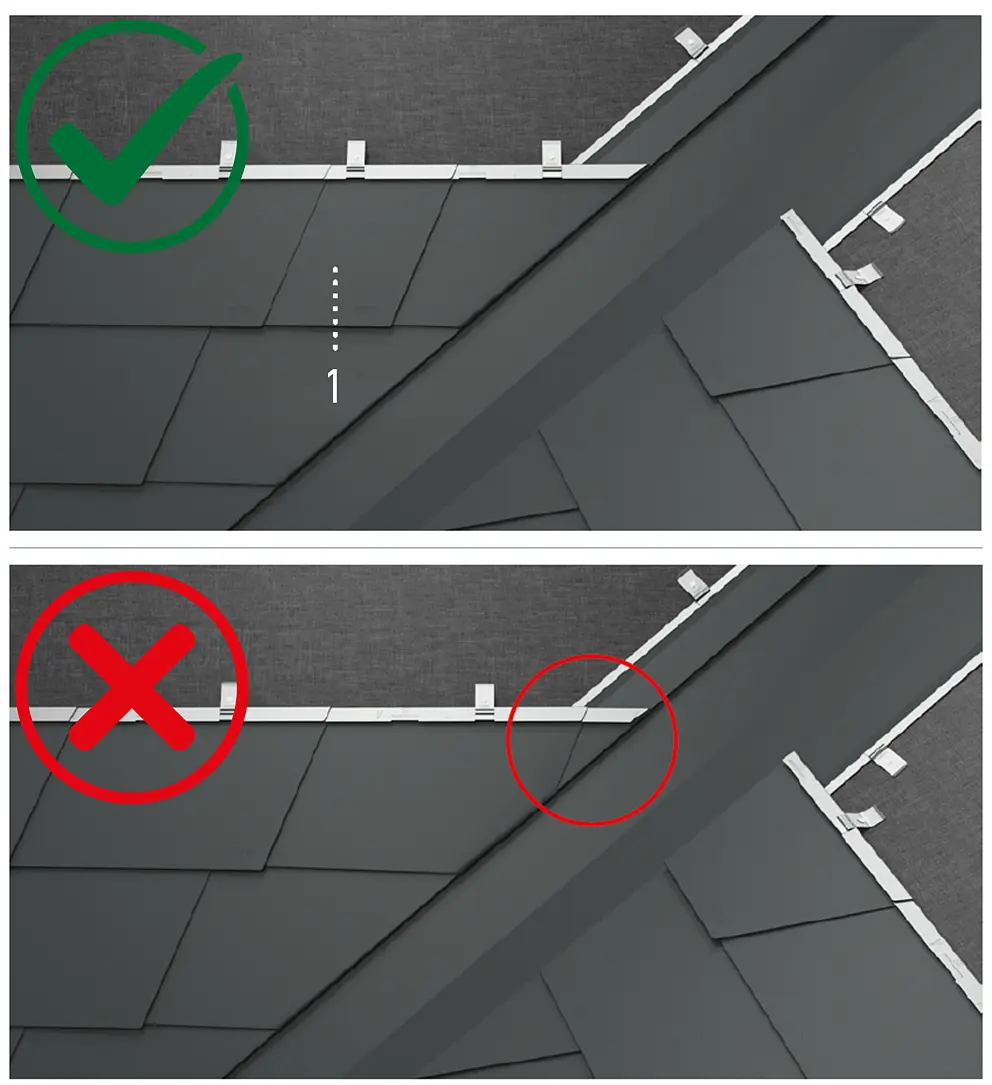

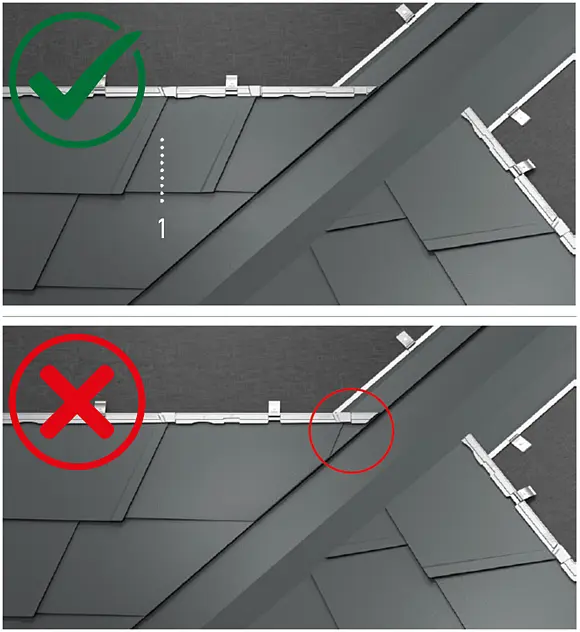

Om skärningsunkten vinkelränna/shingelskarv sammanfaller med vinkelrännan på vänster sida ska för takshingel en kortad takshingel (1) resp. passhingel (1) tillverkas och monteras.

Om skärningsunkten vinkelränna/shingelskarv sammanfaller med vinkelrännan på vänster sida ska för takshingel DS.19 först en passhingel DS.19 (1) monteras.
På grund av kapillärsickarna kan en takshingel DS.19 inte kortas.

• Om skärningspunkten vinkelränna/plattskarv sammanfaller, ska först en passbit tillverkas och monteras (bild 1).
  Information: Vid handtillverkade ränndalsplåtar ska skärningspunkten ovillkorligen undvikas.
• För att undvika skärningspunkten tillverkar du en passbit ur en hel takplatta R.16 eller takpanel FX.12 (bild 2 + 3).
  OBSERVERA: Anpassa storleken på passbiten så att monteringen av snöstopparen inte påverkas. Det noggranna utförandet syns tydligt vid snörasskydden.

Det finns olika möjligheter beroende på takkonstruktion och funktion.

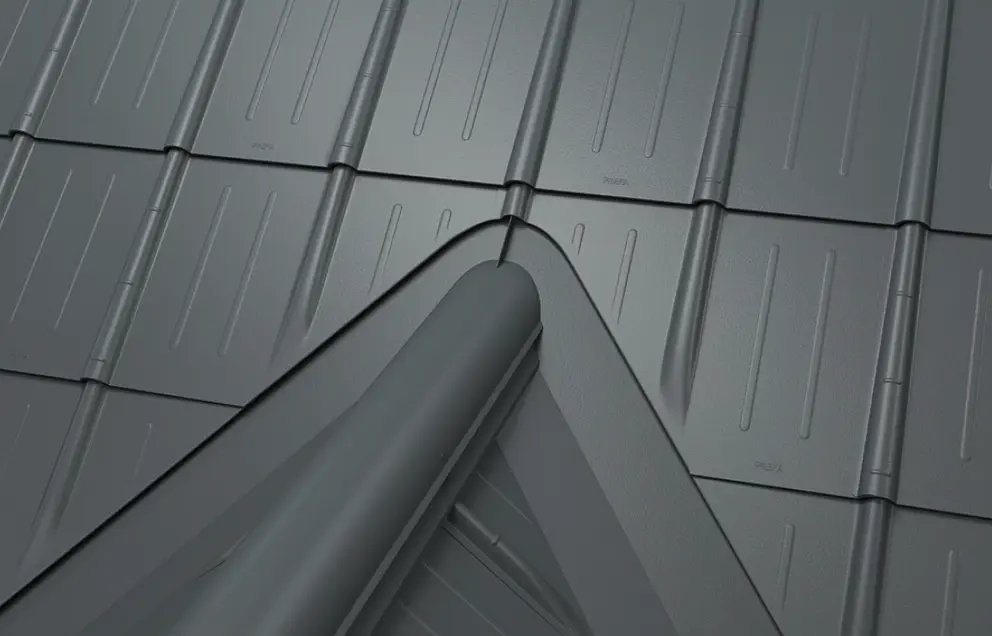

Den luftade taknocken kan användas vid taklutningar på 12–55°.
Luftad originaltaknock i original har en bröstplåt på båda sidor. Dra trots detta upp taktäckningen 40 mm, för att få en regnsäker anslutning.
Fäst den sista (vid behov tillklippta) plattraden med en returklammer med hjälp av direkt infästning på sidan på den underliggande vågprofilens vågtopp (vid PREFA-takplattor) eller med direkt infästning ovanför den luftade taknockens skumkil.

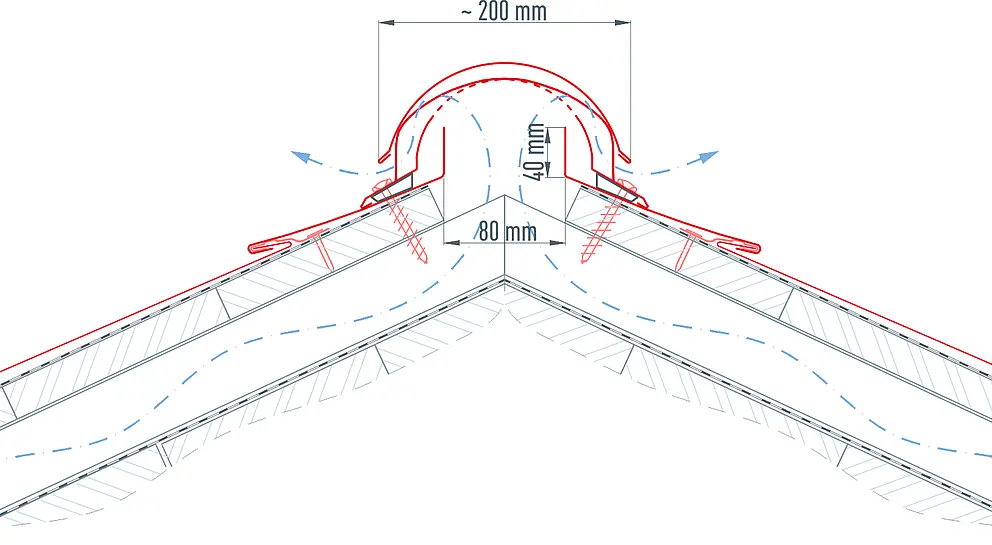

• Den sista raden ska riktas in så att det bildas en luftspalt på 80 mm. Bocka upp PREFA-takelementen ca 40 mm vertikalt (bild 1).
• Håll expansionsfogar på ca 5 mm mellan de enskilda luftade taknockarna och dra sedan av tätningskilens limskyddsfilm ca 50 mm och böj utåt (bild 2).
• Rikta in båda anslutningsmuffarna mot mitten och fäst med vardera en Ø 4,1 mm PREFA-nit som fästpunkt (bild 3).
• Limma fast tätningskilen med den redan avdragna tätningsytan under anslutningsmuffen. Dra sedan av limskyddsfilmen (bild 4).

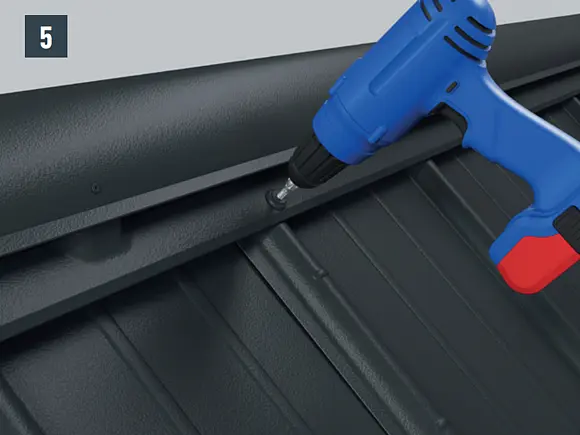

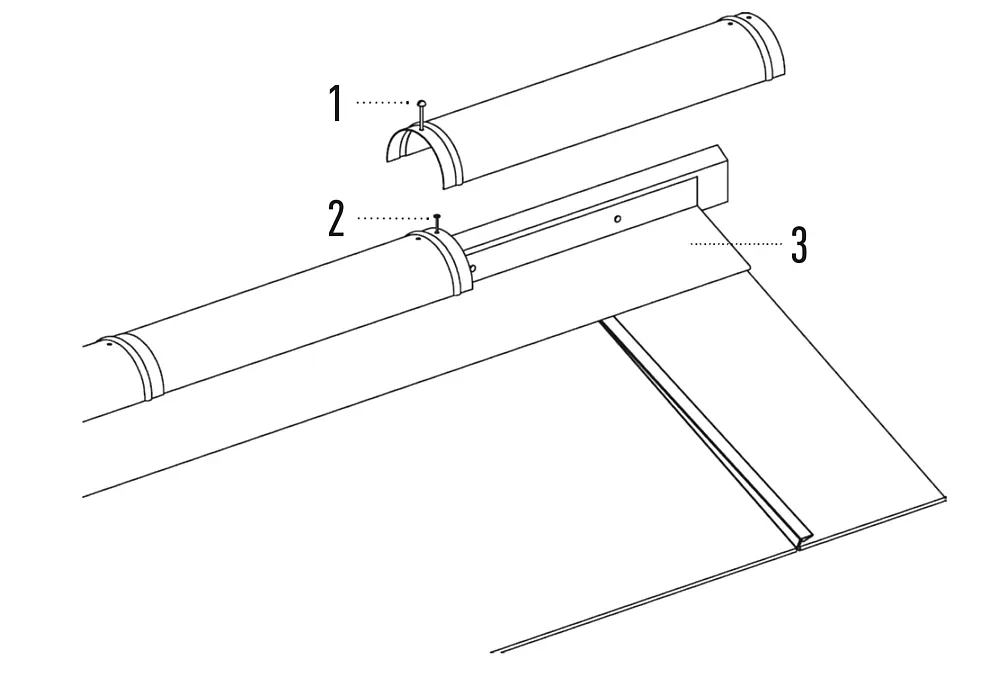

• Fäst nockventilen med PREFA tätningsskruvar (längd 60 mm) på ett avstånd av ca 600 mm (bild 5).
  Kommentar:
  Vid takplattor ska tätningsskruven alltid sättas på rillans topp.
  – Sätt inte infästningen på den sneda infästningsfalsen vid takshingel och romber.
  Sätt ingen infästning på den stående vinkelfalsen vid FX.12 och R.16.

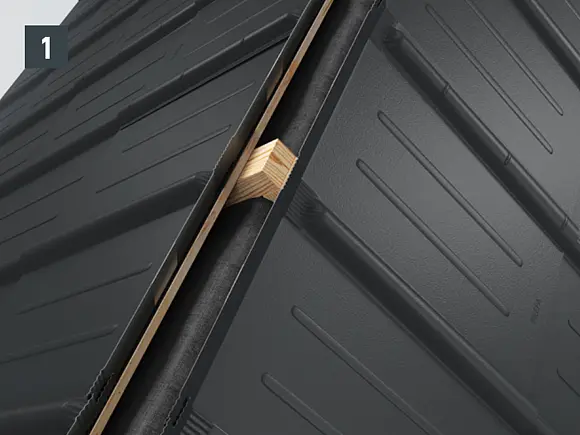

• Förslag på montering av den luftade taknockens startstycke (bild 6).
  Tips: Montera först täckplåt i kantområdet och vik upp 30 mm för gavelremsan, montera därefter gavelremsan.

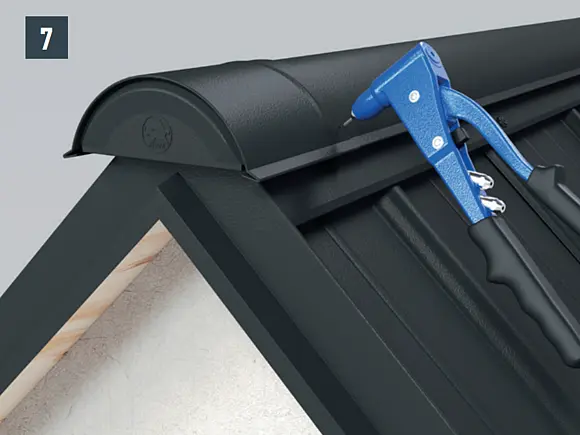

• Anpassa den luftade taknockens startstycke och fäst med en nit (bild 7).
• Exempel: Snednock-/nockutformning (bild 8).

Vid anslutning av luftad taknock mot vinkelrännan ska den luftade taknocken tätas med en avslutning och konstrueras på ett sätt som förhindrar att regn- och smältvatten från huvudtaket kan tränga in i den luftade taknocken.

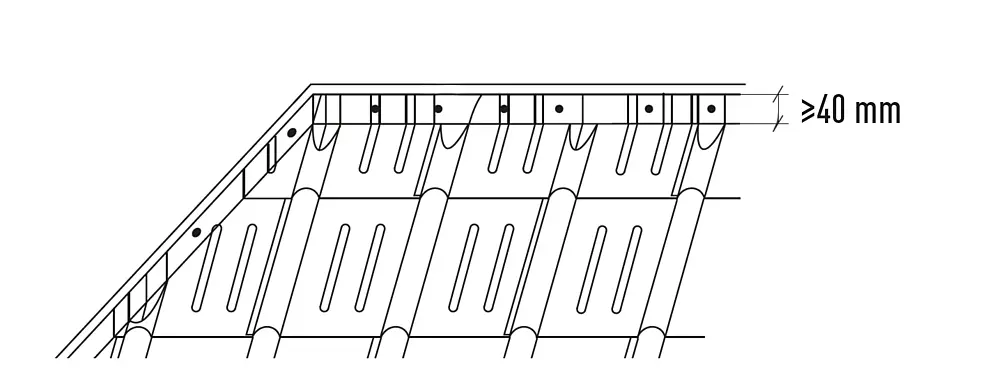

För att taket ska vara säkert mot drivsnö ska PREFA-taktäckningen ovillkorligen dras upp minst 40 mm vid snednock och nock.
Om den sista plattraden är väldigt kort kan även en genomgående bröstplåt med bandplåt användas.

Tips: Markera mitten på nockläkten med färgsnöret för att garantera ett exakt förlopp.

• Klipp till de båda nockpannorna som löper över snednocken så att de överlappar ca 10 mm på valmsidan, fäst därefter på takläkten med skruvar (bild 1).
• Skär sedan till en halv nockpanna så att den täcker det första snittet på de två nedre nockpannorna. För att underlätta justeringen av den övre pannan drar man snittets yttersta område som på bilden (bild 2).
• När man har fäst nockpannan som tillverkats på detta sätt på nockläkten kan man fortsätta med de vanliga nockpannorna (bild 3).

Om en genomgående bröstplåt monteras med takplattan, så ska det övre plattomslaget justeras så att det går att haka fast en rak bröstplåt.

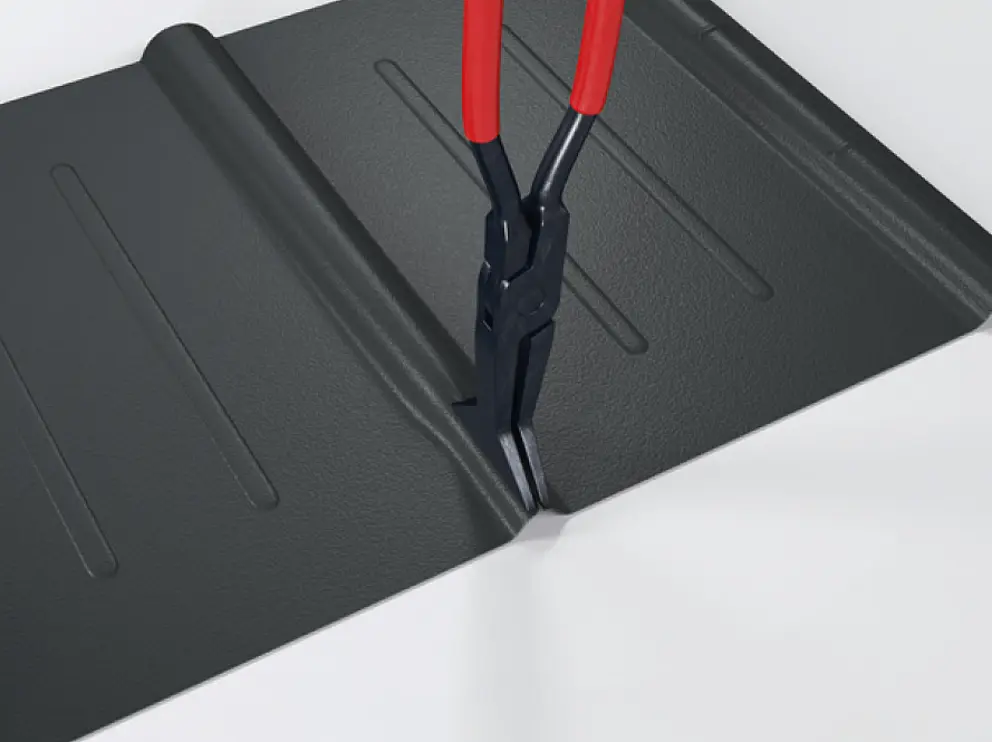

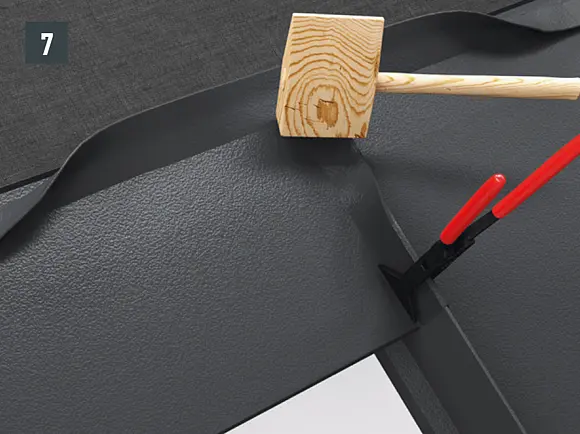

• Klipp in omslaget vid rillans topp och bänd upp omslaget med schaljärnet (bild 1 + 2).
• Använd hammaren och slå rillan platt, så att det bildas en jämnt öppen fals. Någon inklippning vid plattskarven behövs inte (bild 3).
• Nu kan bröstplåten utan problem hakas fast (bild 4).

Om en genomgående bröstplåt monteras vid takromber 29 × 29 eller 44 × 44, ska ändplattor för takromber 29 × 29 resp. 44 × 44 användas. Dessa möjliggör en horisontell infästningsfals.

Mellan ändplattorna för takromb 29 × 29 ska den medföljande täcklisten (1) monteras.

Tillverka en infästningsfals efter tillskärningen av PREFA-taktäckningen.

Efter tillskärning av takplattan förses mittrillan med ett veck, så att en infästningsfals bildas. Vecket kan tillverkas med en falstång eller ett pressverktyg för rilla.

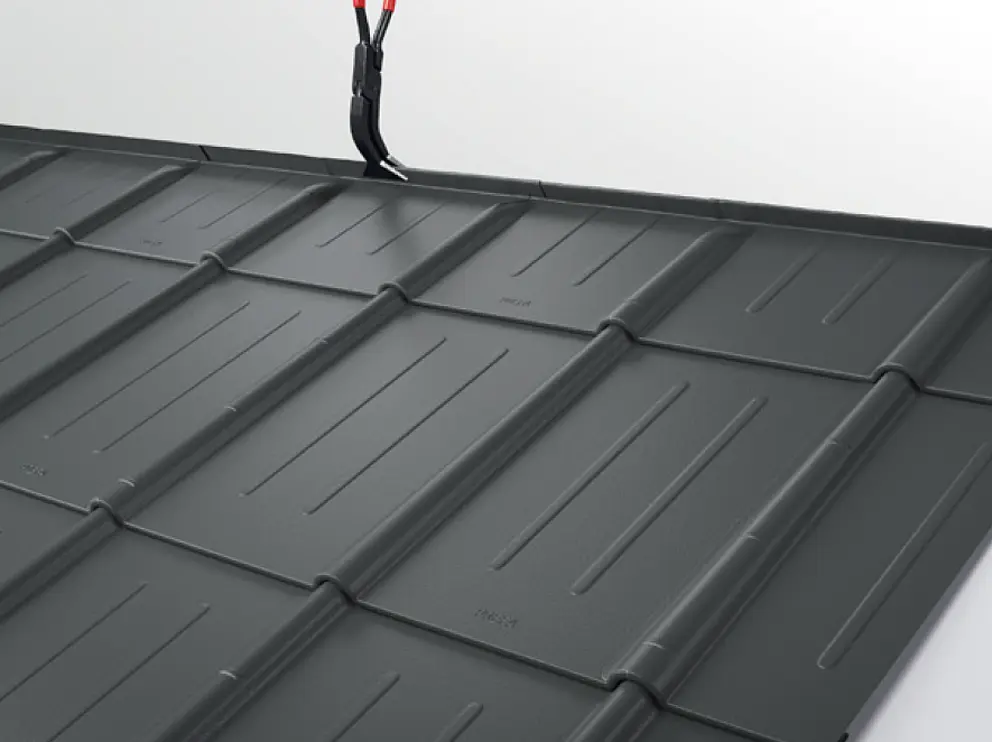

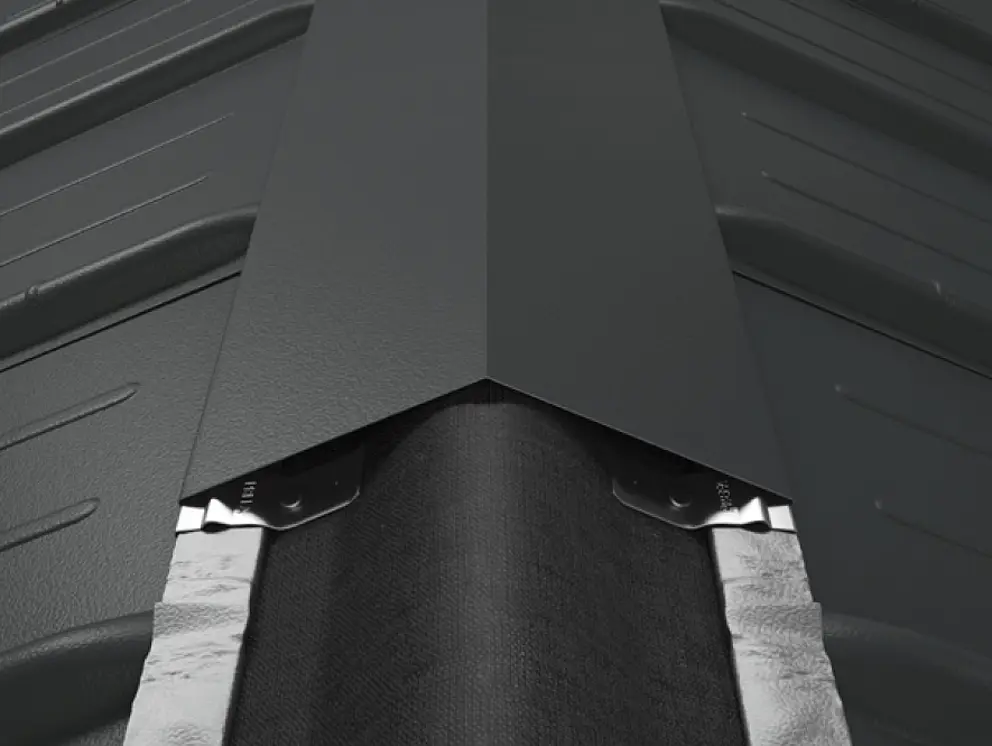

En enkel nockpanna kan användas om avståndet mellan PREFA-taktäckningen och nockpunkten är mindre än 150 mm och ingen ventilation behövs.

Konstruktionen utförs med två startskenor.

• Fäst den första startskenan (1 806 × 150 mm) som vanligt.
• Fäst den andra startskenan (startskena med rilla) över den första plattraden i höjd med huvudtakytans fals. Montera ett tätningsband (beroende på byggplatsen) för att skapa en spalt för infästningsfalsen till den överliggande takplattan (bild 1).
• Nästföljande rad med takplattor kan då läggas genomgående över hela bredden (bild 2).

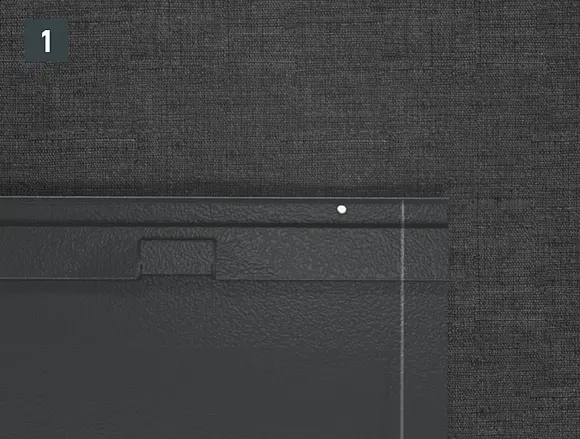

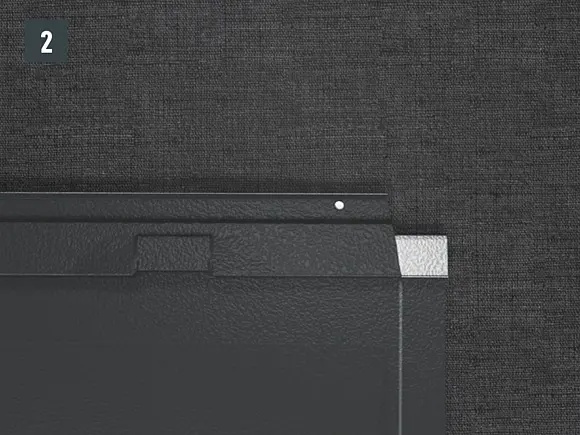

• Markera 30 mm överhäng och beskär takplatta R.16 / takpanel FX.12 (bild 1).
• Klipp in den övre falsen ca 200 mm och klipp ut den (bild 2).
• Den övre infästningsfalsen kantas löpande (bild 3).
• Kanta tillägget på 30 mm och falsa in gavellisten (bild 4).

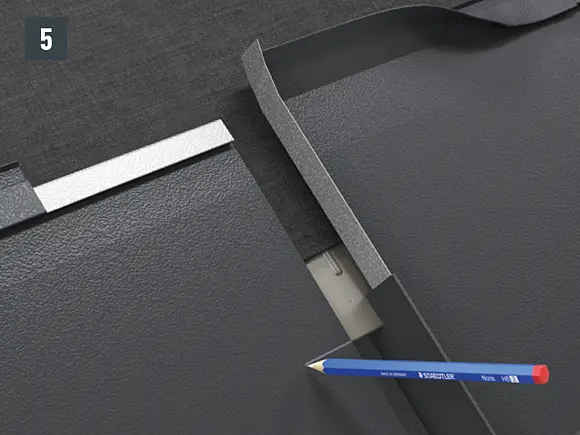

• Den takplatta R.16 / takpanel FX.12 som ska kortas markeras vid takavsatsen och klipps till (bild 5).

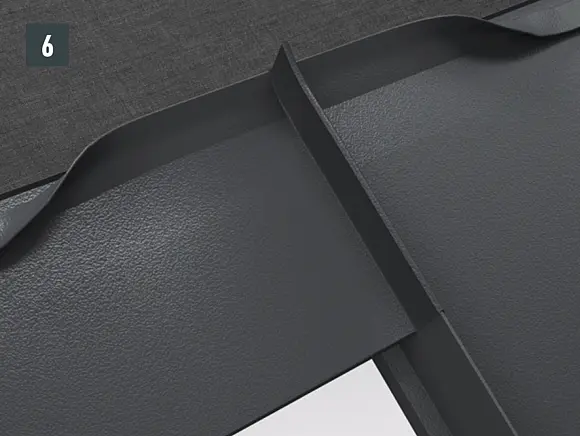

• Lägg den tillklippta takplattan R.16 / den tillklippta takpanelen FX.12 (bild 6).
• Falsa samman de båda takplattorna R.16 / takpanelerna FX.12 och lägg om falsen i infästningsområdet (bild 7).

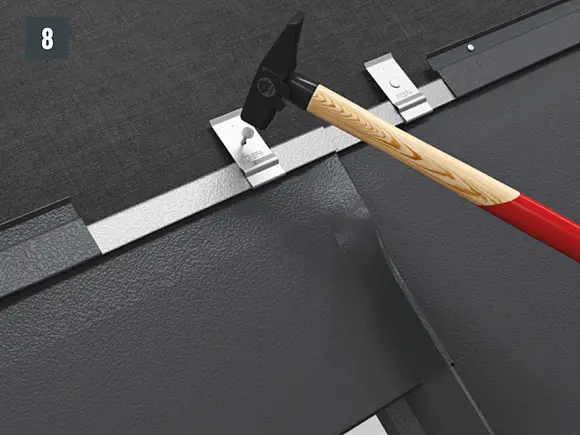

• Kanta om infästningsområdet igen och fäst med klammer (bild 8).
• Nästföljande rad med takplattor R.16 / takpaneler FX.12 kan då läggas genomgående över hela bredden (bild 9).

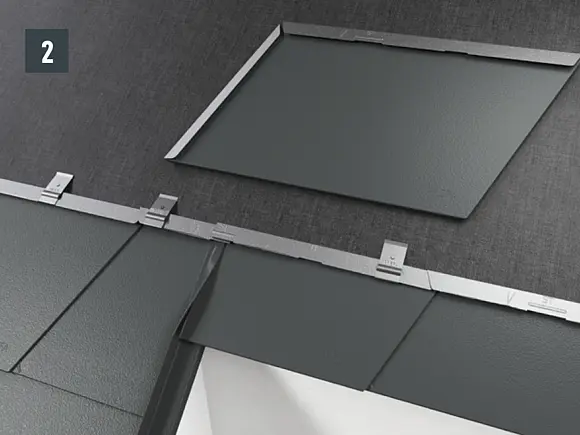

• Om takavsatsen kräver en första rad med kortade shinglar, så ska takshingel / takshingel DS.19 kortas och användas (bild 1).
• Nästföljande rad med takshingel kan då läggas genomgående över hela bredden (bild 2).

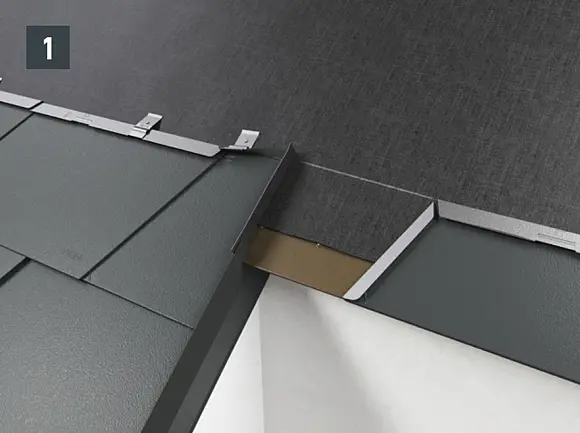

• Färdigtäckt takavsats (bild 3).

Vid takavsatser med takromb 29 × 29 resp. 44 × 44 ska i de flesta fall en anpassad takfotsplåt tillverkas. Därmed kan man börja med en startplatta takromb 29 × 29 eller 44 × 44 (bild 1A och 1B).

Nästföljande rad med takromber kan då läggas genomgående över hela bredden (bild 2A och 2B).

Färdiglagd takavsats (bild 3A och 3B).

Kanta startskena 1 806 × 150 mm enligt följande ritning (2 bockningar).
