Monteringsriktlinjer
Monteringsriktlinjer
Välj ett eller flera kapitel för nedladdning.
Innehållsförteckning
Takavvattning Bearbetning och montering Kvadratrör

Kvadratrör

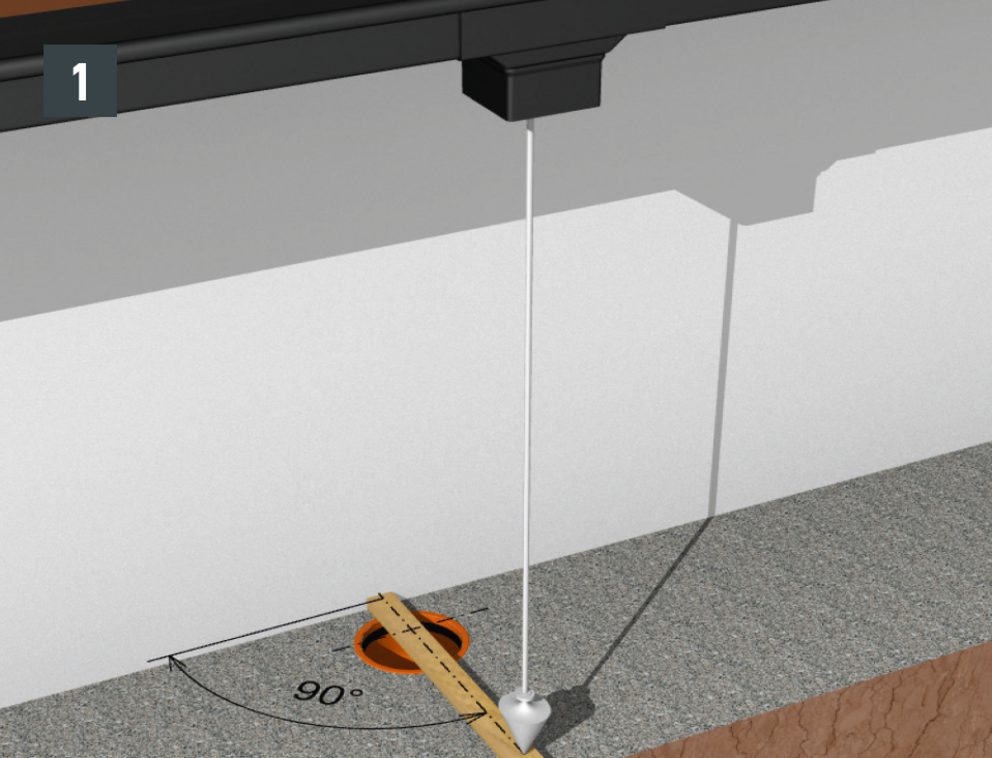

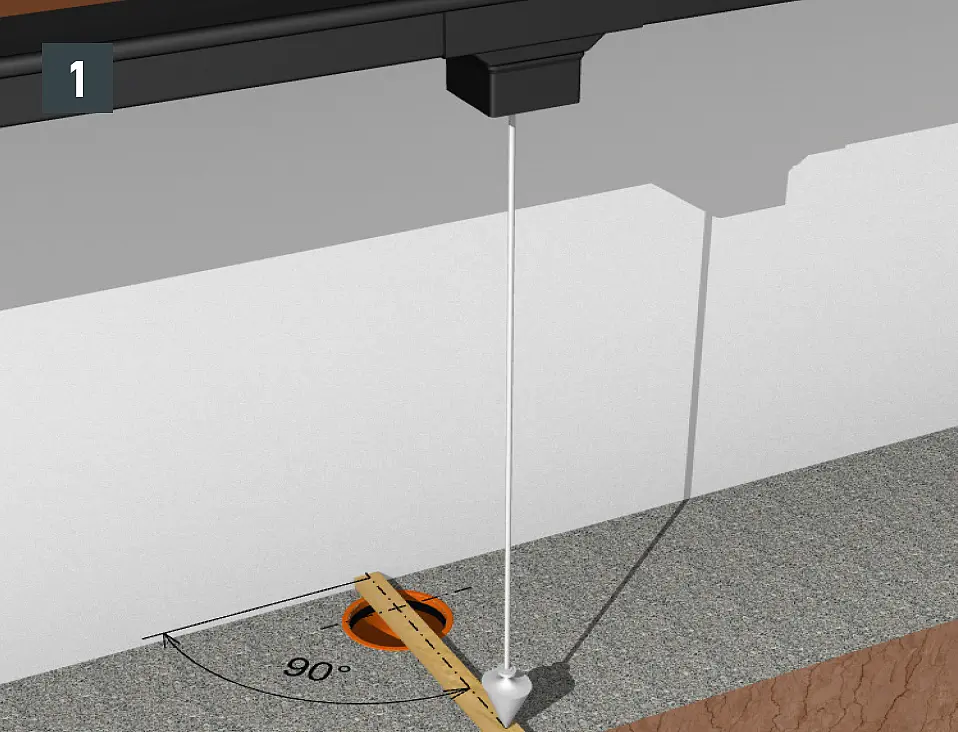

  • Placera omvikningskupan för kvadratrör över kanalanslutningen (bild 1).

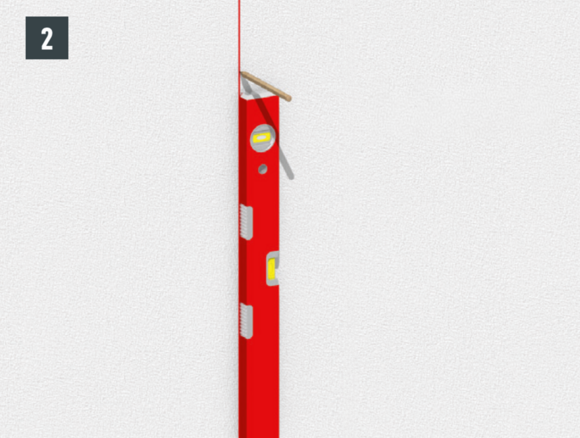

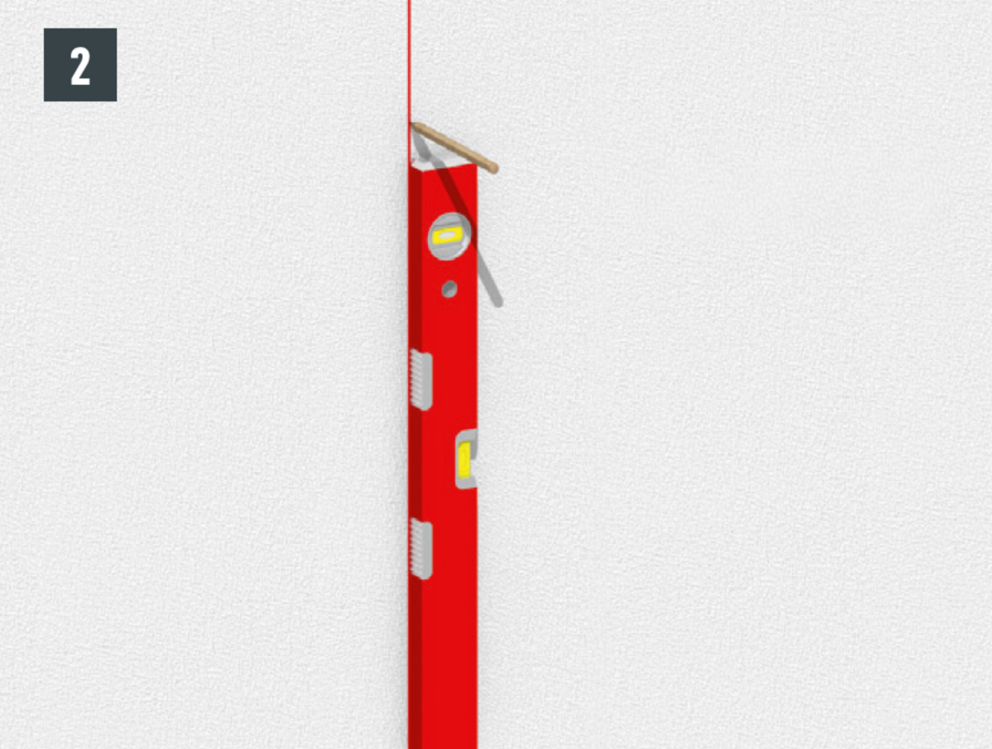

  • Montera klamrar i linje. Montera minst 2 skruvklämmor per enskild rörpelare. Avståndet mellan de enskilda skruvklämmorna får inte överstiga 2 m (bild 2). (Nationella standarder och fackregler kan tillåta större avstånd. På grund av längden på PREFAs kvadratrör på 3 m har ett avstånd på max. 2 m visat sig vara praktiskt.)

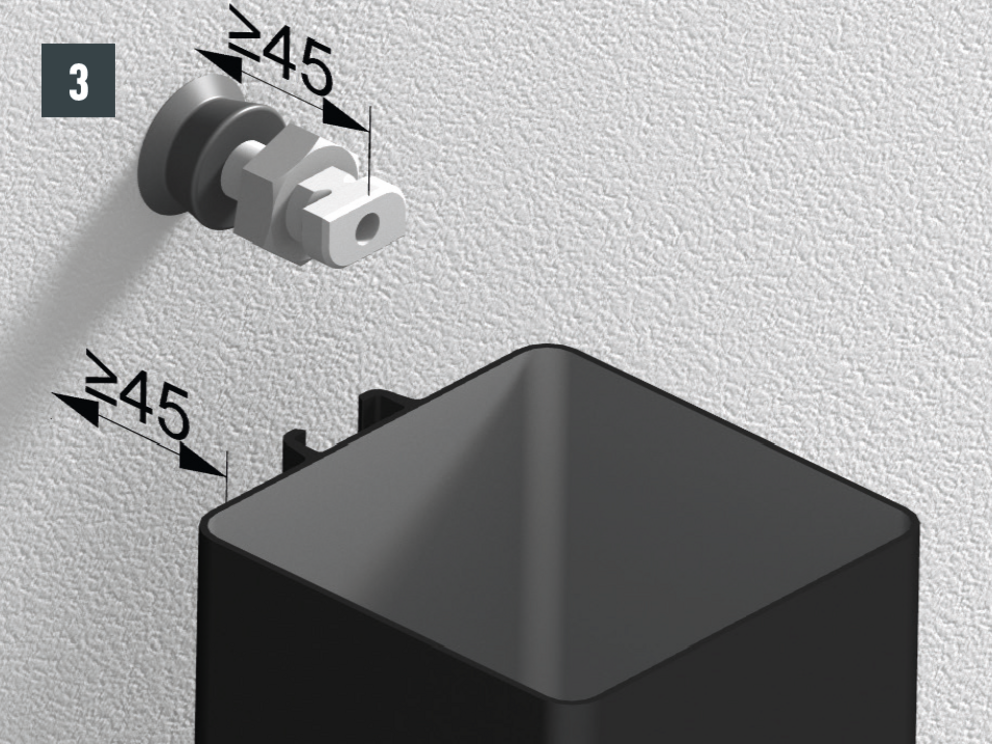

  • Avståndet mellan väggen och kvadratröret ska vara minst 45 mm(bild 3).

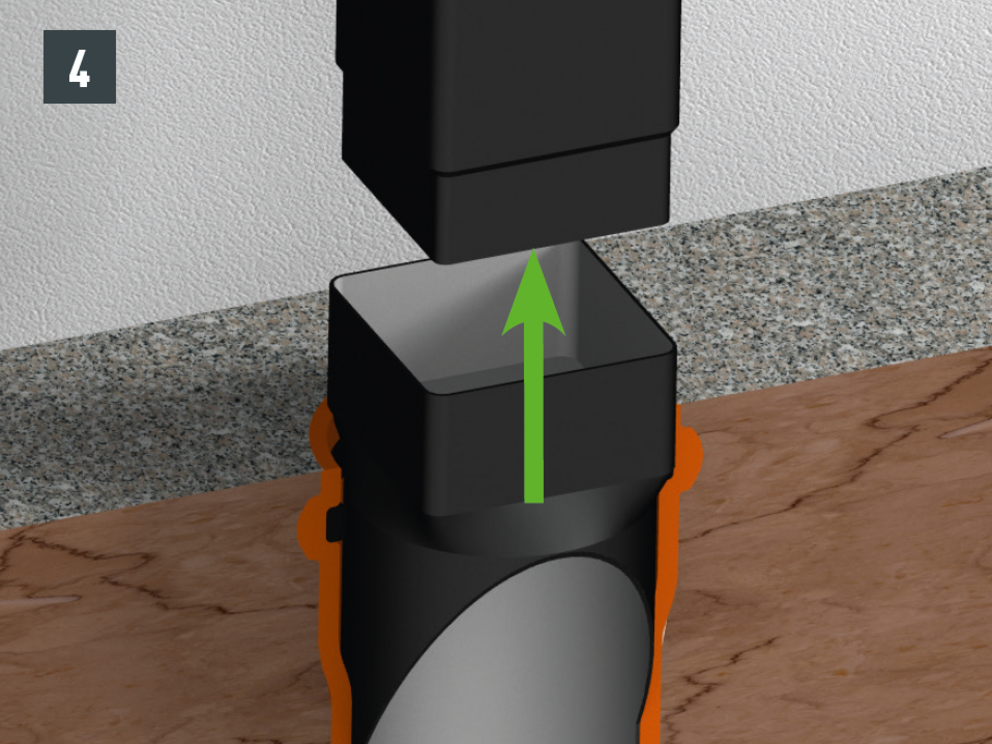

  • Sätt in kvadratrörsmuffen längst ned i kanalröret och montera kvadratröret. Skjut till sist kvadratrörsmuffen uppåt och fixera på PREFA kvadratröret (bild 4).

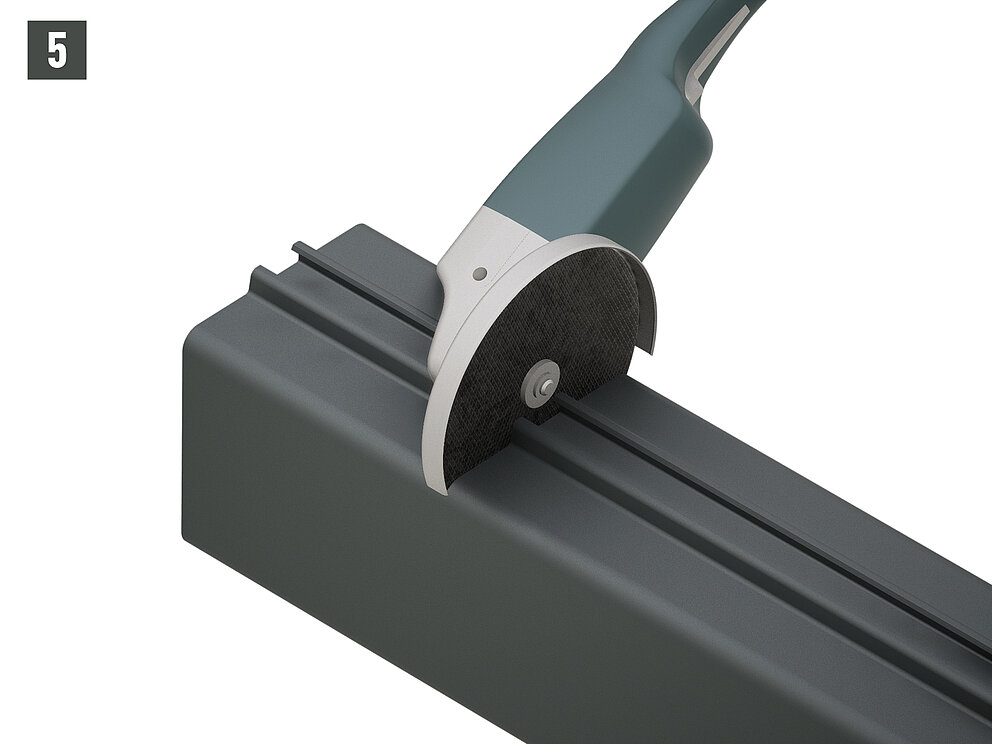

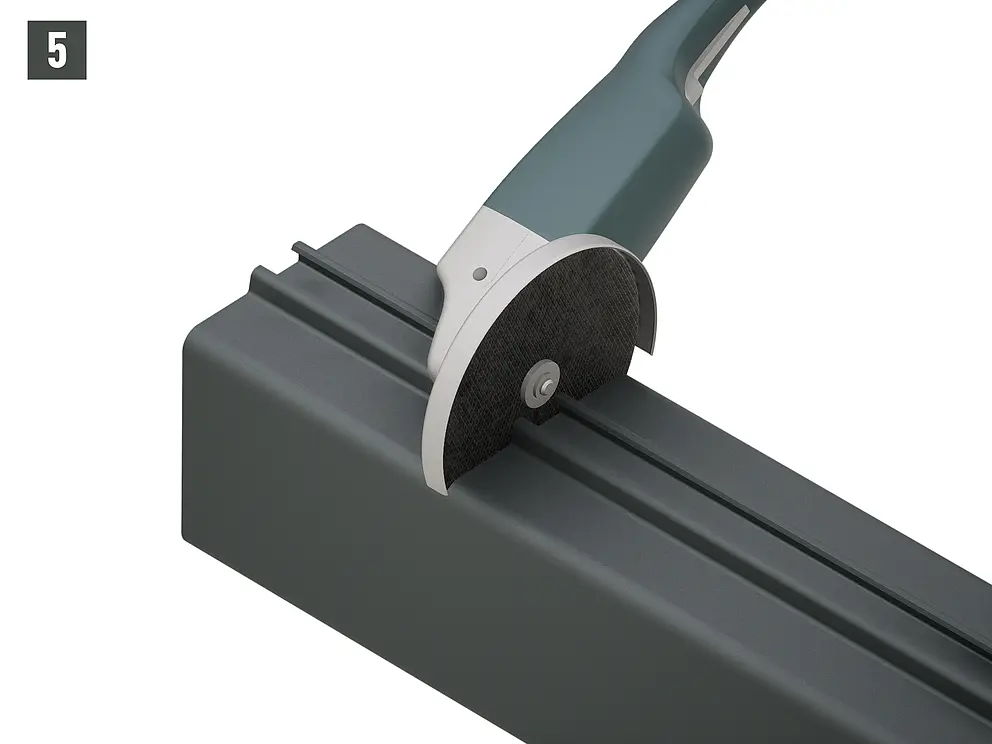

  • Korta alltid kvadratröret på sidan UTAN indragning (bild 5). Om indragningen skärs av så kan rören inte längre anslutas genom att stickas in i varandra.
  • Vid montering i väggöppning eller spalt dras skruvklämmorna åt uppifrån.

Notera

Kvadratröret finns i många olika längder. Var noga med att ange rätt längd redan vid beställningen, så att arbetet kan utföras med så få snitt som möjligt.
