Monteringsriktlinjer
Monteringsriktlinjer
Välj ett eller flera kapitel för nedladdning.
Innehållsförteckning
Takavvattning Bearbetning och montering Allmänt om montering av rännor

Allmänt om montering av rännor

Förberedelse och montering av rännkrokar

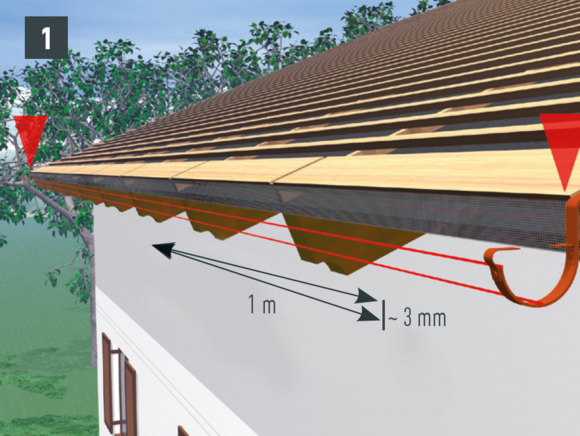

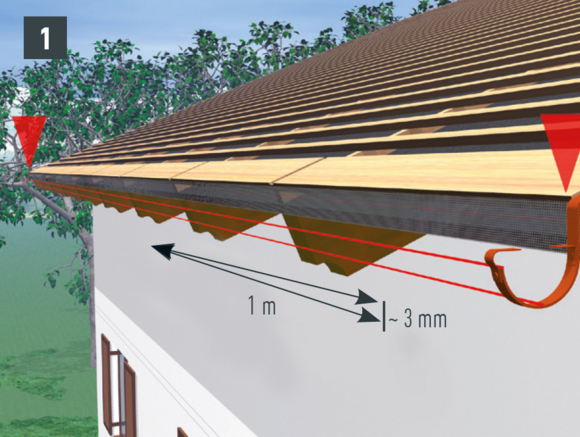

  • Montera takrännan med fall (ca 3 mm per meter), rännkrokarna fästs vanligtvis med centrumavstånd (bild 1).

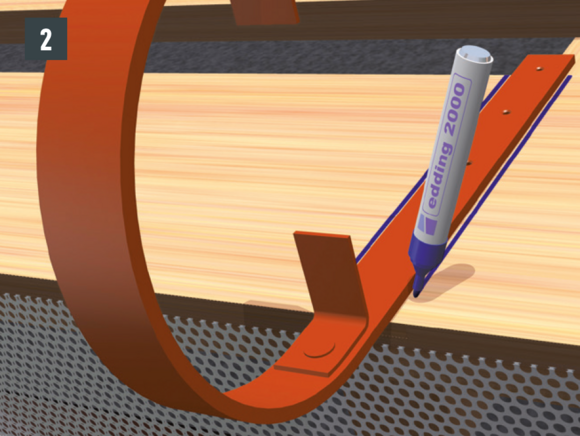

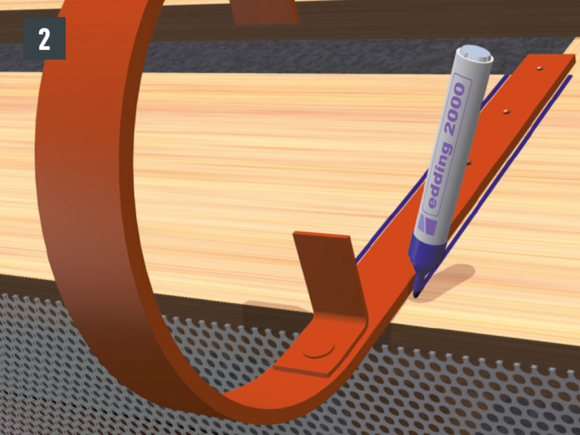

  • Markera rännkroken på lämpligt avstånd från gaveln (bild 2).

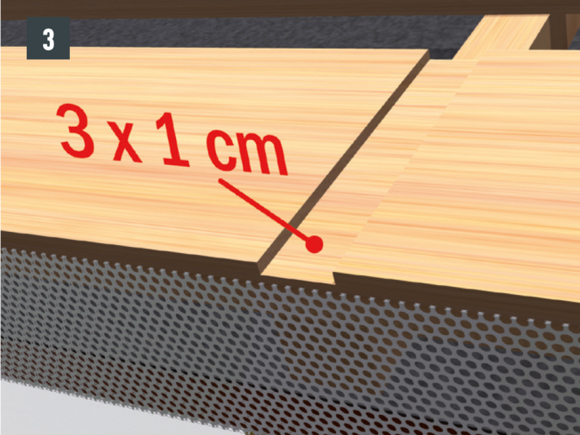

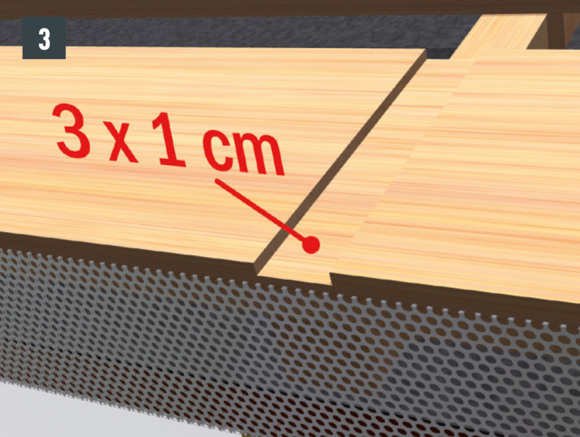

  • Fräs ut för rännkroken i takfoten (bild 3).

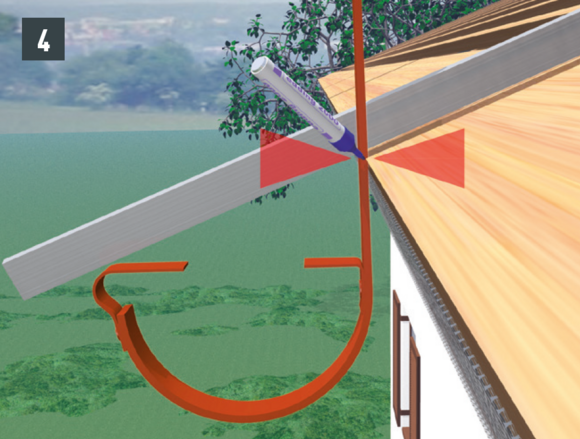

  • Markera rännkrokens bockade kant. Rännvulsten ska ligga på rännans högsta punkt under det tänkta, förlängda taket (bild 4).

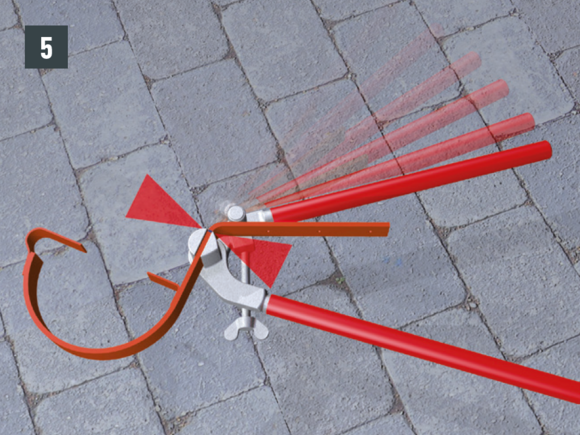

  • Kanta rännkroken i rätt lutning och höjd (bild 5).

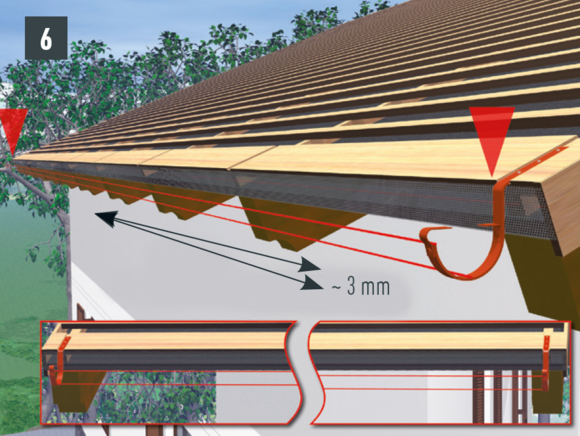

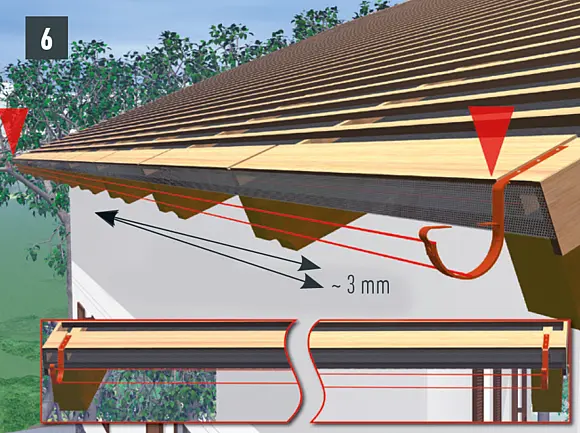

  • Sätt fast den högst och lägst liggande kroken. Spänn snöret. Spänn snöret i vattenflödet och på krokens framsida (bild 6).

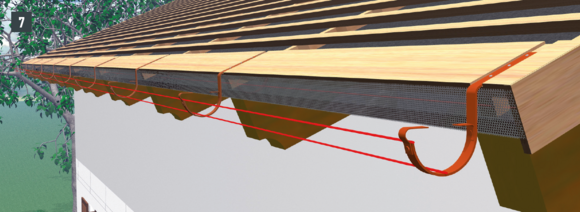

  • Montera rännkrokarna enligt snöret med fall med minst 2 st. Montera rännkrokspik 5×80 mm eller skruvar 5×80 mm (Bild 7).

Varianter av rännkrokar

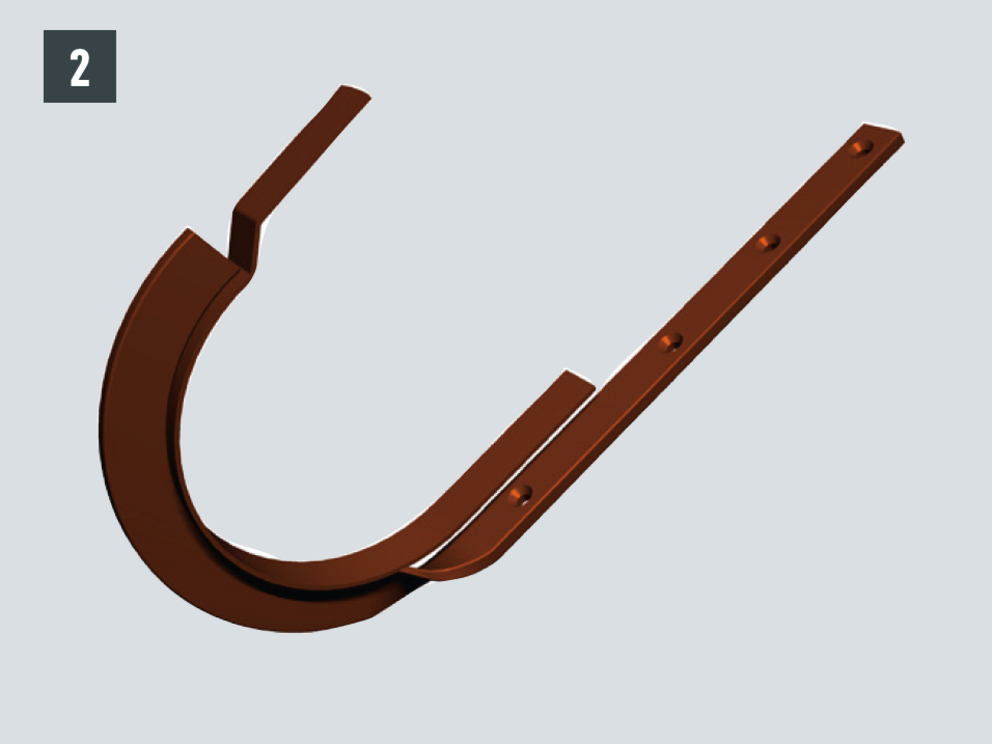

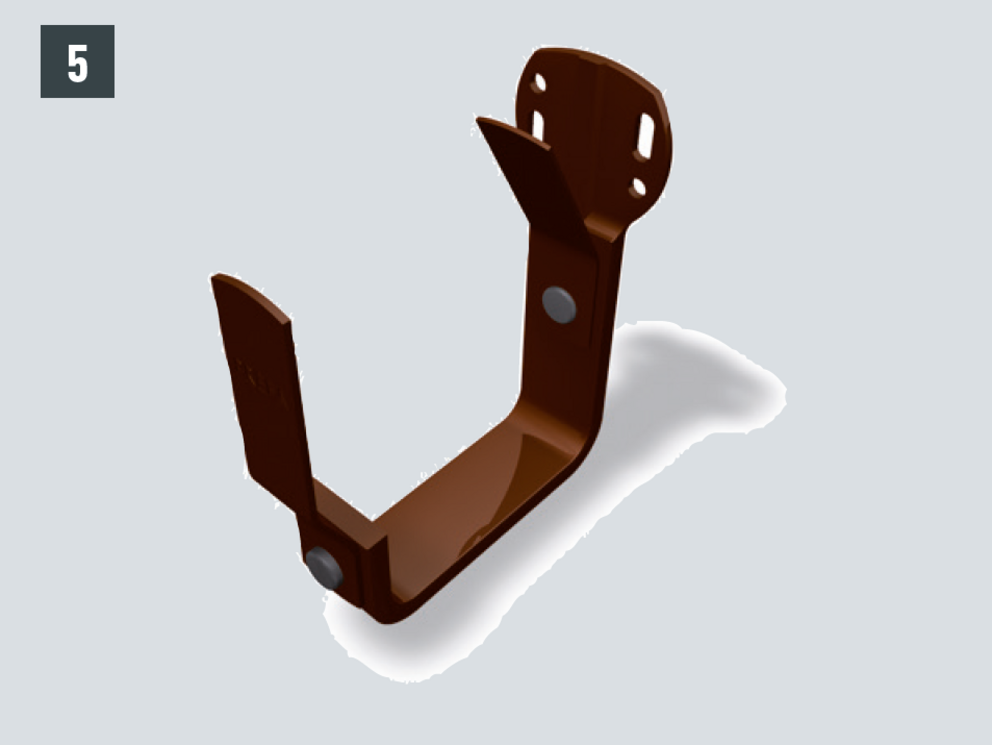

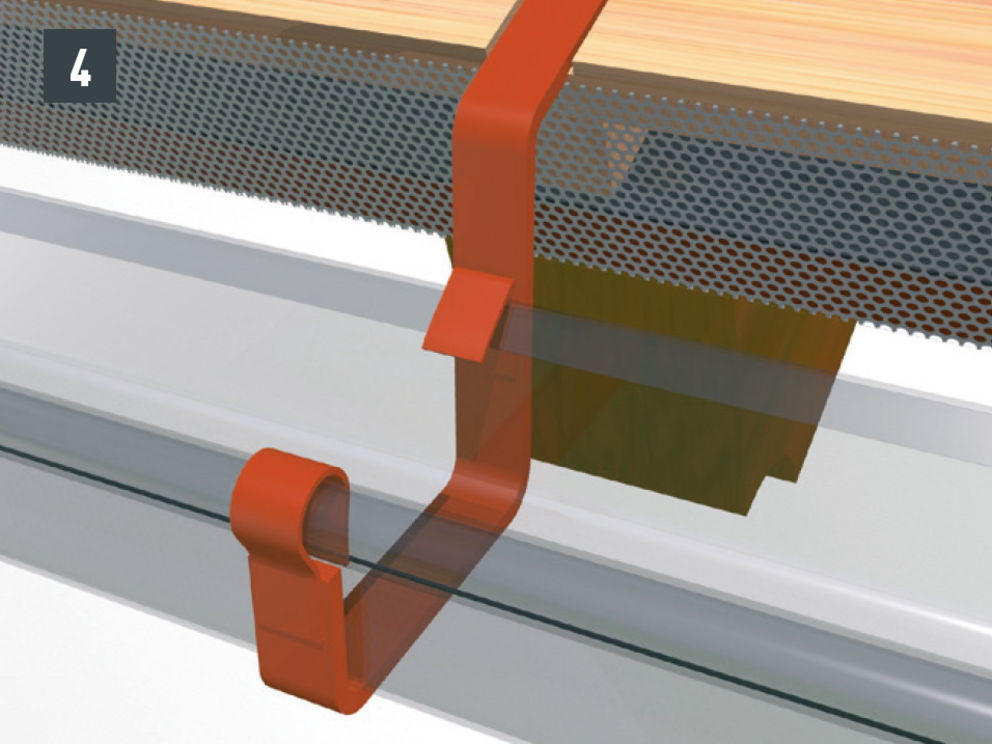

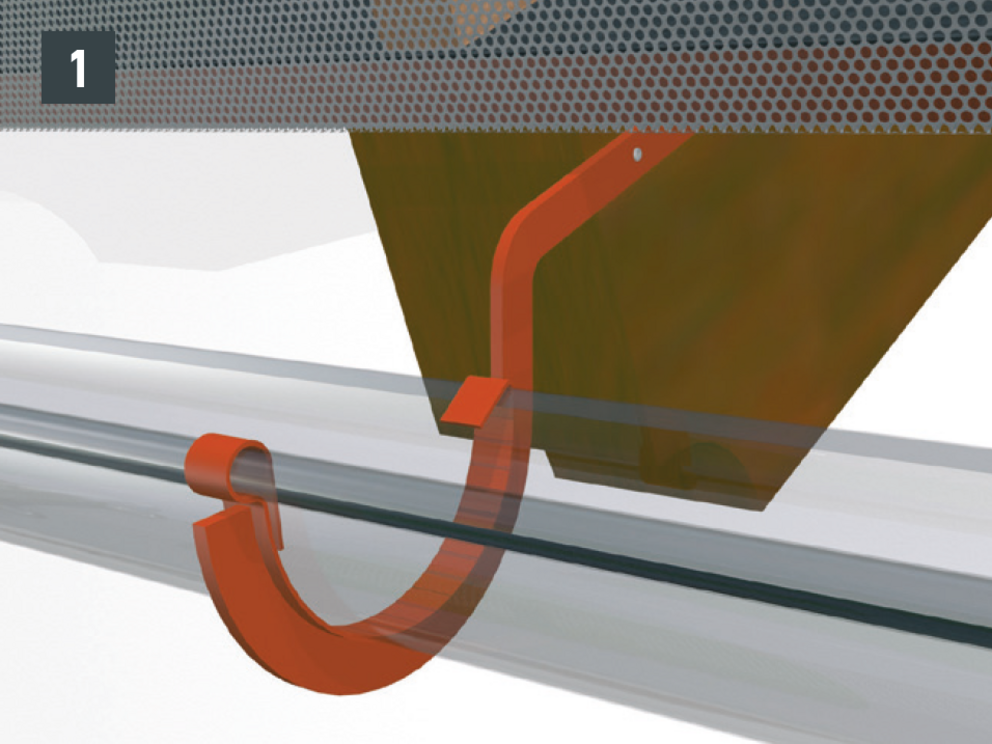

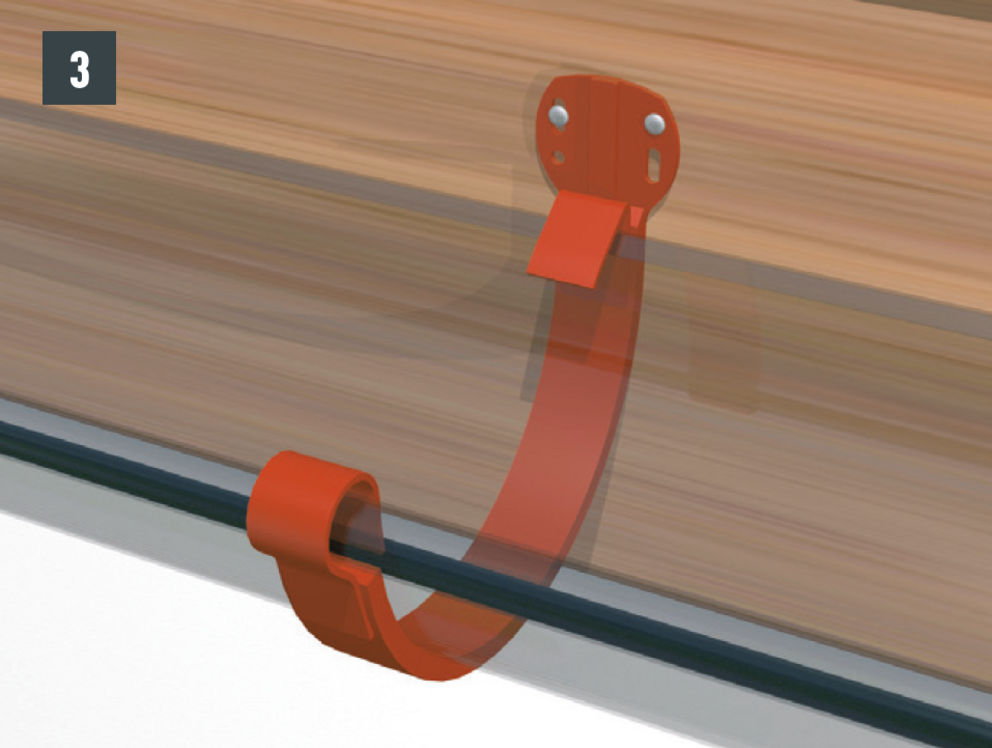

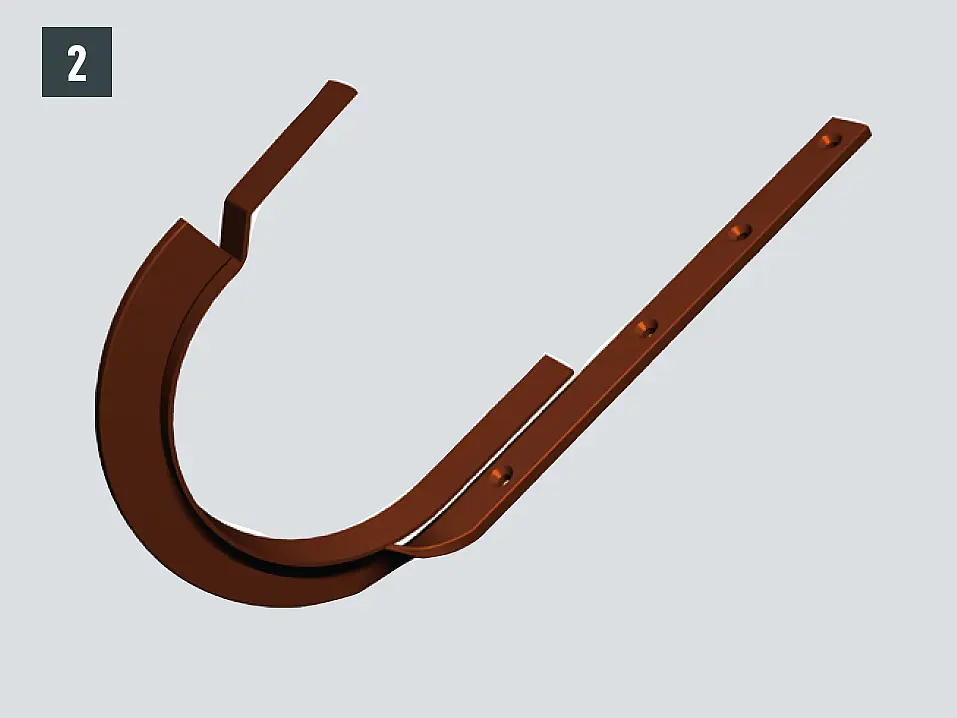

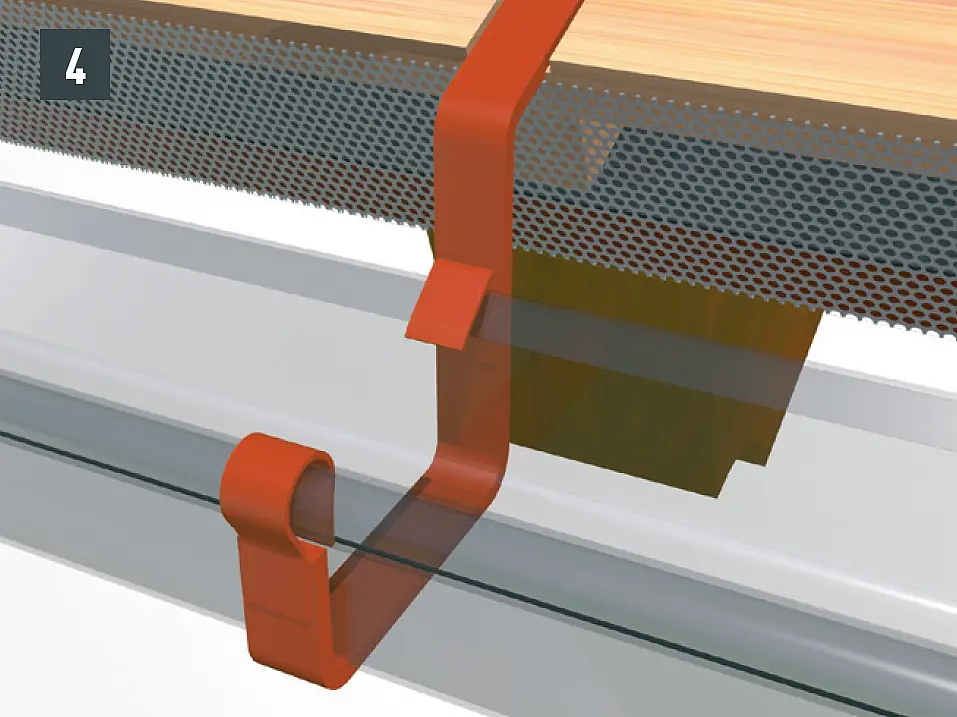

Rännkrok högkant (bild 1), rännkrok Schweiz (bild 2), kompaktkrok (bild 3), rännkrok för rektangulär ränna (bild 4), kompaktkrok för rektangulär ränna (bild 5)

Montering av rännan

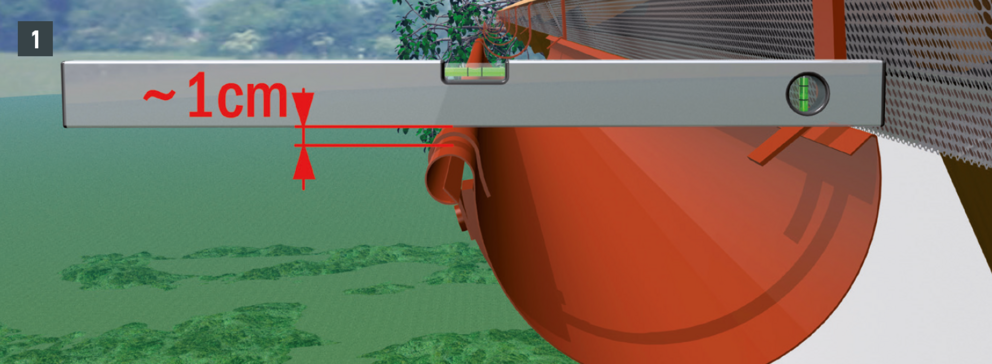

  • Sätt dit takrännan, börja på den lägsta punkten. Överlappningen av takränneanslutningen ska ske i fallets riktning (bild 1).

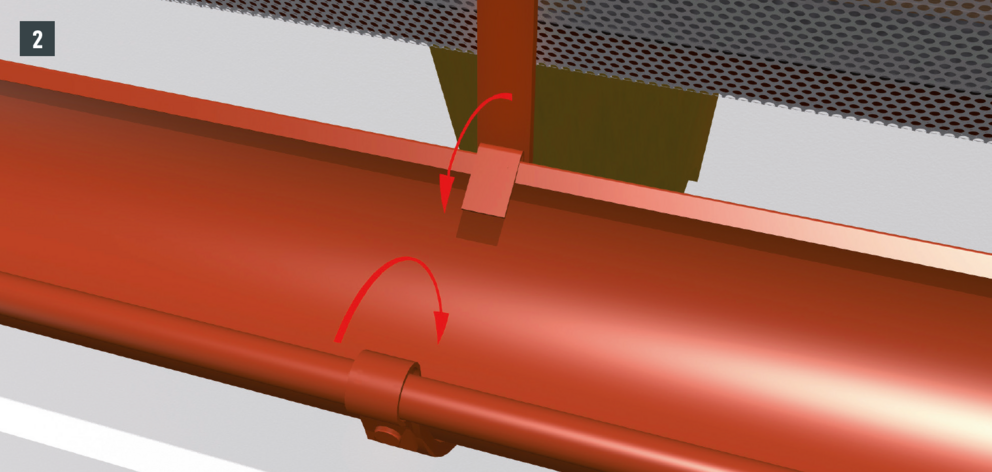

  • Stäng rännkrokarnas fjädrar (bild 2). Stäng inte fjädrarna för hårt, eftersom det kan leda till att rännorna inte längre kan utvidgas obehindrat.

Montering av överbygel

För ytterligare stabilisering av rännorna kan överbyglar monteras mellan rännkrokarna. PREFA överbyglar kan användas för alla ränndimensioner.

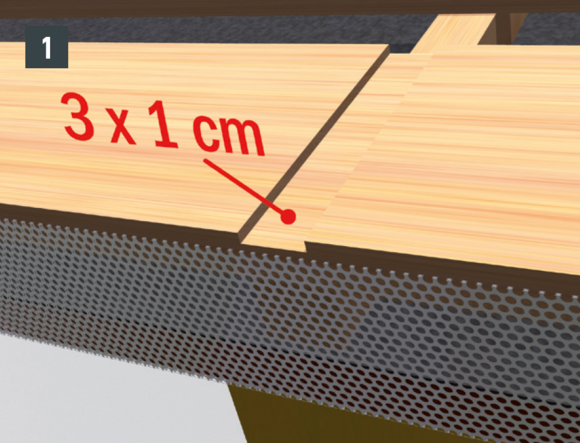

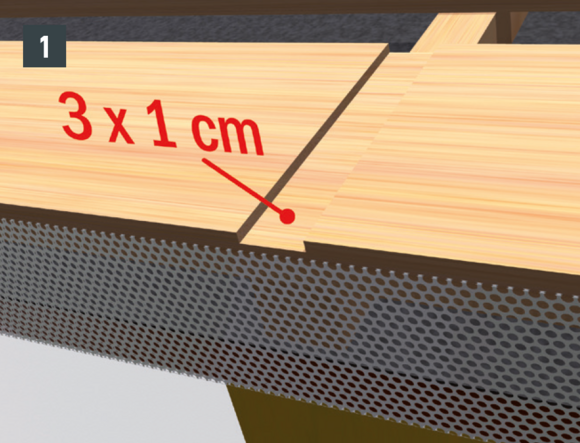

  • Fräs ut för överbygeln i takfoten (bild 1).

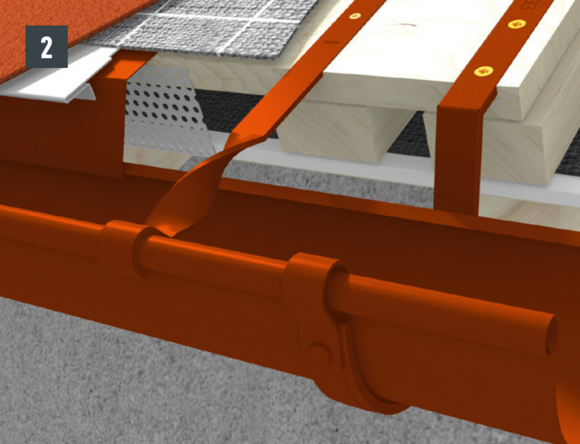

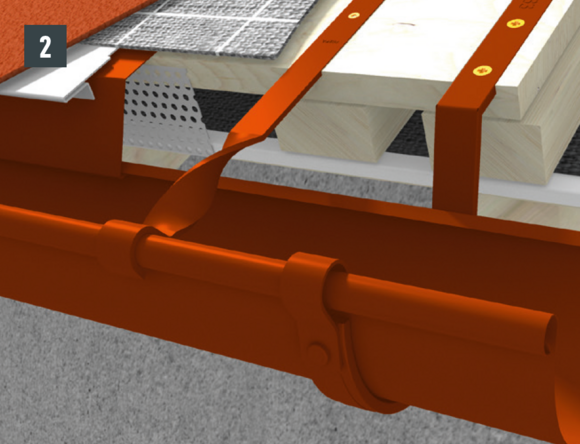

  • Placera överbygeln i rännvulsten och fäst den (bild 2).
  • Kan användas för alla ränndimensioner.

Obs!

Fotplåten måste klippas ut vid överbygeln. Överbygeln monteras i samband med rännmonteringen. Eftermontering på befintliga rännor kräver en avsevärt större insats.
