Vid skivlängder på upp till 3 meter är montering med klammer för stående vinkelfals möjlig. Vid användning av PREFA rostfri glidklammer för stående vinkelfals enligt PREFAs monteringsanvisningar är skivlängder på upp till 12 meter möjliga. För skivlängder på 12 upp till maximalt 15 meter ska utöver PREFA rostfri klammer för stående vinkelfals enbart PREFA lång rostfri glidklammer för stående vinkelfals användas (kombinera inte med PREFA rostfri glidklammer för stående vinkelfals).

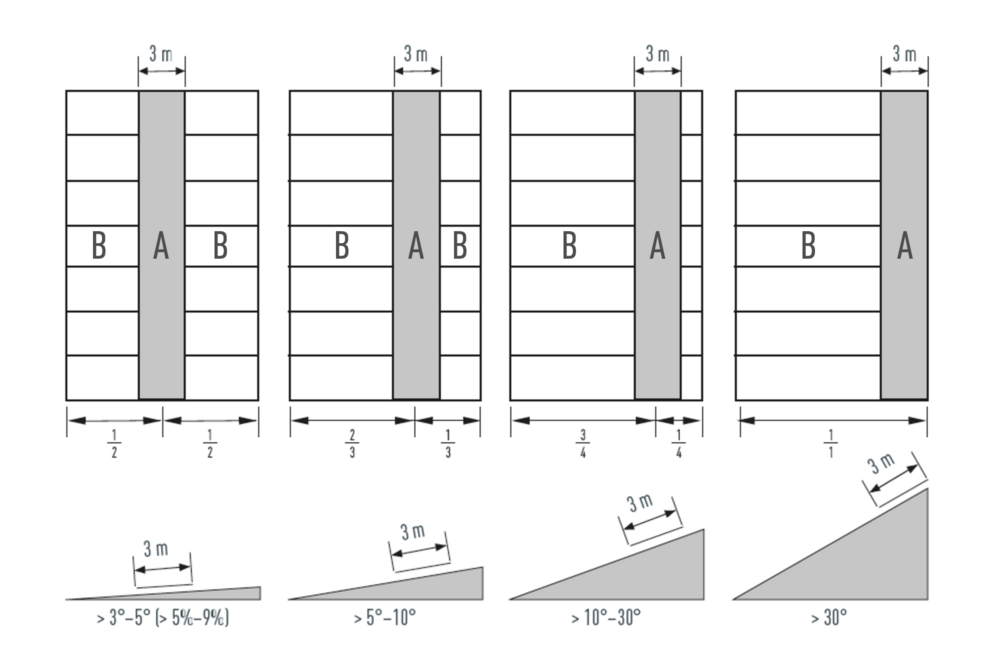

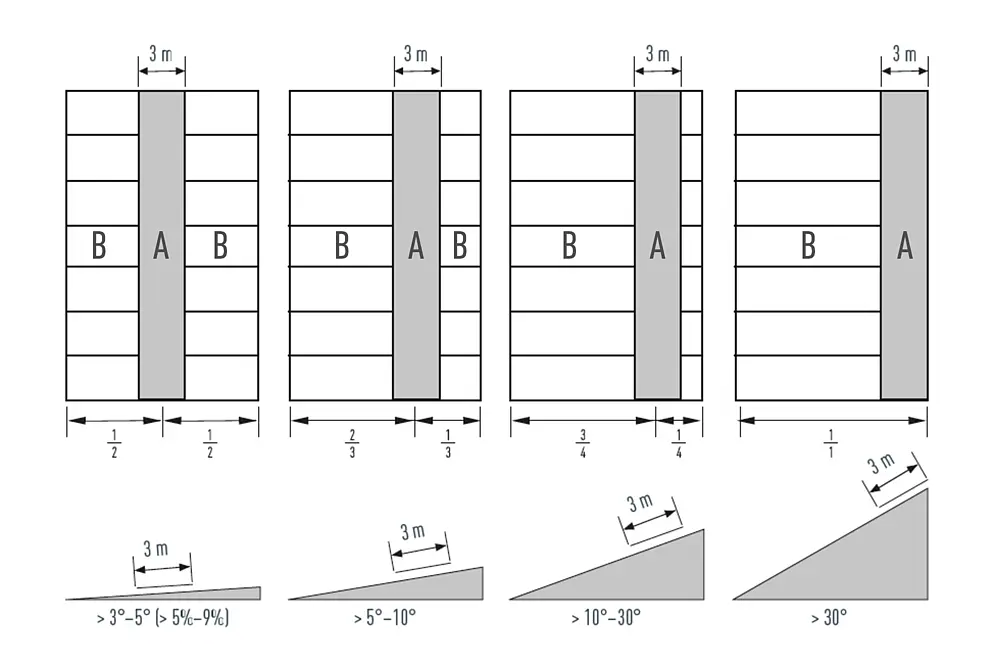

Längden på området med fasta klamrar ska vara 3 meter. Klammerområdets position väljs normalt beroende på taklutningen – se bilden nedan samt tillhörande tabell. Genomföringar eller takformen kan påverka klammerområdets position. Områden där klammerområdets position varierar ska separeras med skiljelister.
Taklutning |
Fästpunktsområdets position* |
> 3°–5° (> 5 %–9 %) |
i mitten av skivan |
> 5°–10° (> 9 %–18 %) |
på skivans övre tredjedelpå |
> 10°–30° (> 18 %–58 %) |
på skivans övre fjärdedel |
> 30° (> 58 %) |
på skivans överkant |
* Takgenomföringar kan förändra fästpunktsområdets position.
A Område med fasta klammer |
B Område med glidklamrar |
