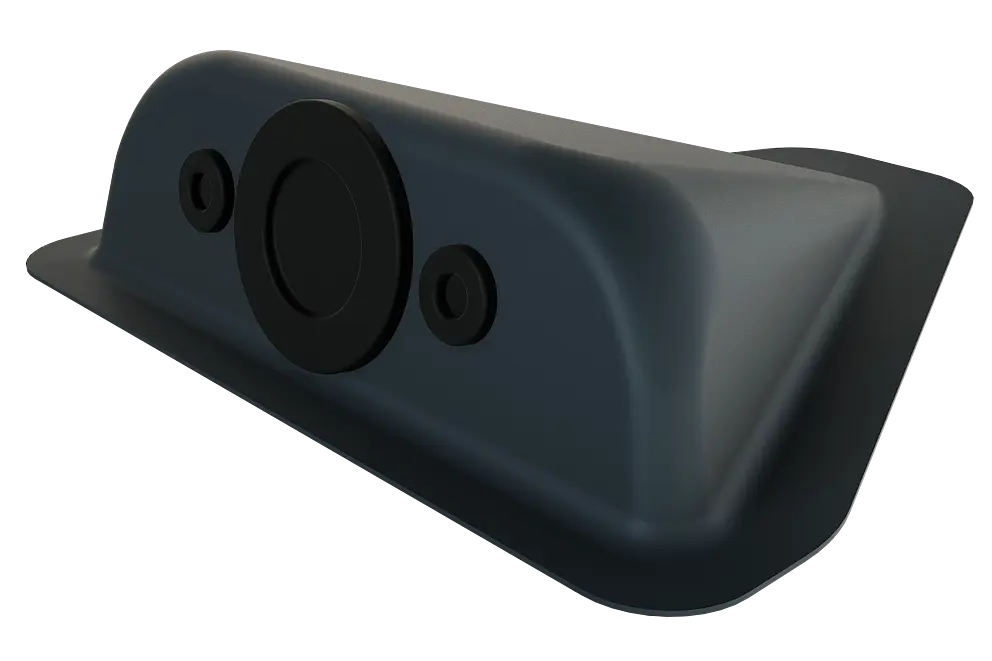

PREFA genomföring för kablar på solcellssystem på PREFA taktäckningar.
Material |
Aluminium (1,2 mm; EN AW 1050 A) |
|---|---|
Färg |
blank eller pulverlackerad i standardfärger |
Beståndsdelar |
1 x genomföringspip DM 32–35 mm |
Taklutning |
från 3° limmad med PREFA speciallimsats |
Placera genomföring för kablar och markera dess kontur. Markera därefter klimningsområdet (25 mm) och utskärningen för rörkragen. Skär ut och vik upp det cirkulära området.
Borra hålet med nödvändig diameter, limma fast rörkragen och för igenom den korrugerade slangen. Slipa lätt på limytorna, rengör och låt torka. Stick igenom genomföringsbussningen med en skruvmejsel.
Applicera speciallim runtom och för den korrugerade slangen genom bussningen. Sätt därefter på genomföringen för kablar och tryck till den i mitten.
Notera
Ingen korrugerad slang ingår i leveransomfattningen.
För att göra genomföringen av den korrugerade slangen lättare är rörkragen och genomföringspipen behandlade med talk. Det blir lättare att sätta upp genomföringen för kablar genom att vrida den korrugerade slangen 90° i riktning mot takfoten.
För den korrugerade slangen vidare minst 30 cm parallellt med taket efter att den förts genom genomföringen för kablar.
Fram tills limmet har härdat kan genomföringen för kablar vid behov hållas i position med externa hjälpmedel.
