Montering solpanel PREFALZ

Placering av klämmorna

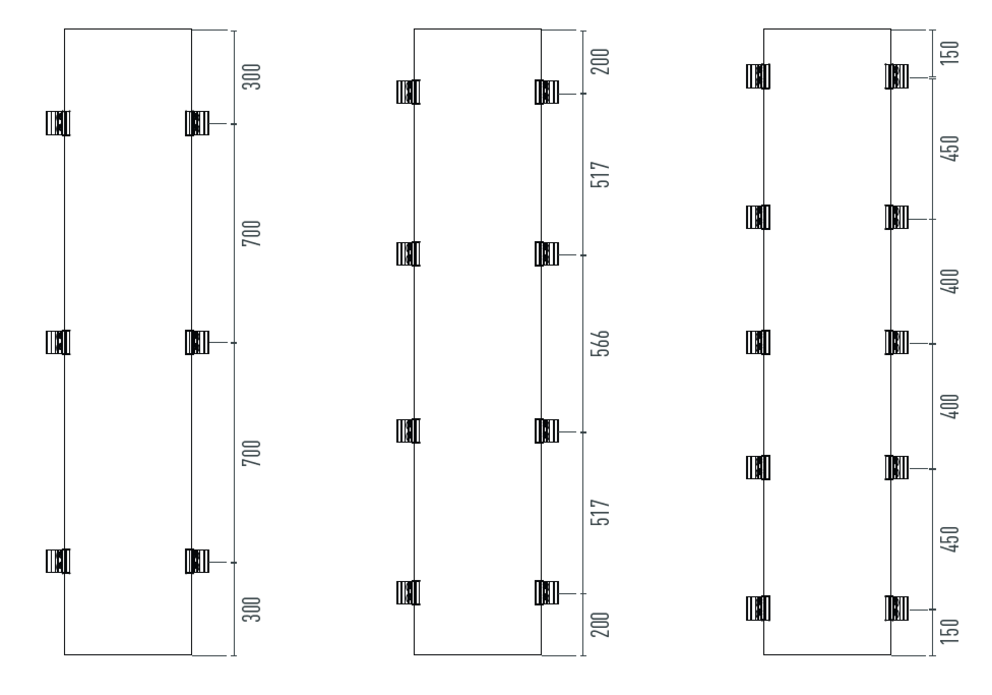

Skissen visar tre olika varianter för montering av solpanel PREFALZ med 6, 8 eller 10 fästpunkter. Illustrationen visar avståndet mellan klämmorna beroende på vilken variant som krävs.

Notera

Vilken variant som ska användas beror på de lokala förhållandena och vind- och snölasterna. PREFA tillhandahåller ett beräkningsverktyg för detta, som kan nås via webbplatsen eller via Produktteknik på office.se@prefa.com på förfrågan.

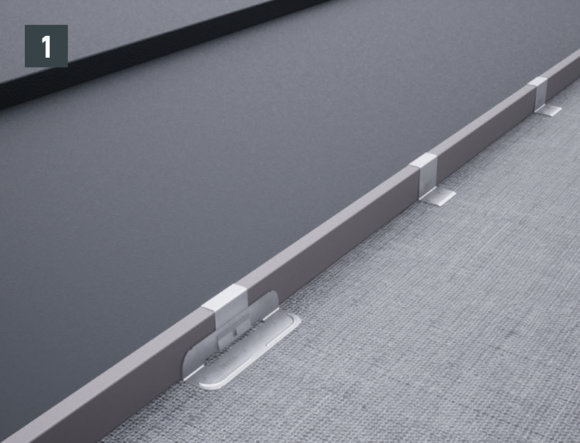

Det maximala klammeravståndet på 33 cm från klammerns mitt till klammerns mitt får inte överskridas (bild 1).

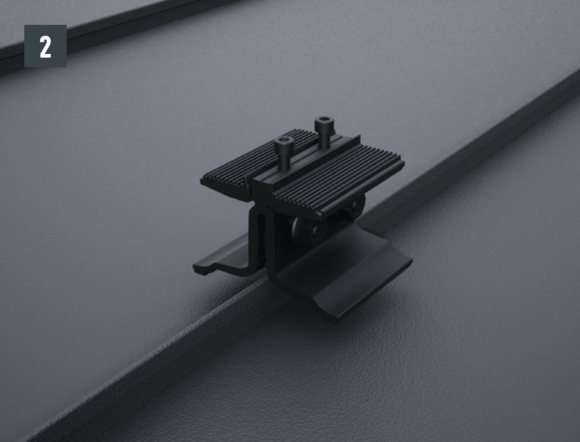

Se till att ytan runt klämmorna är ren. Tack vare de symmetriska spännbackarna kan den placeras var som helst på falsen (bild. 2).

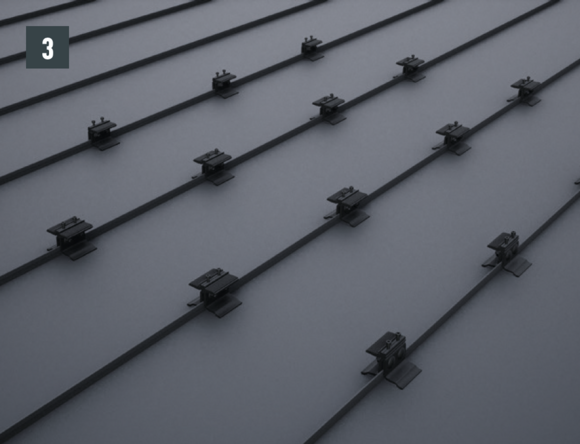

Placering och linjär inriktning av klämmornas underdelar enligt det antal som krävs beroende på den statiska utformningen i enlighet med monteringsplanen (bild 3).

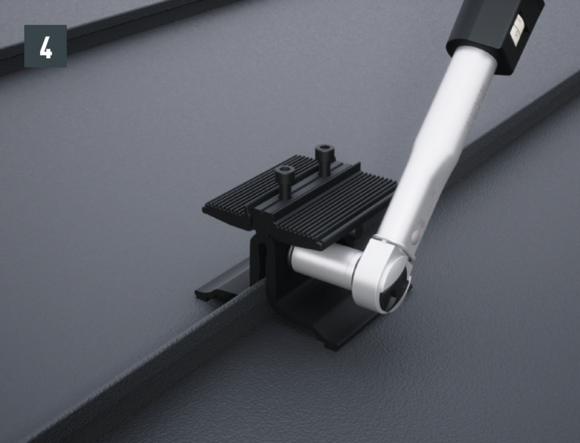

Dra åt de båda muttrarna i rostfritt stål med ett vridmoment om 35 Nm. Dra alltid åt den vänstra muttern först för att förhindra att klämman tippar upp (bild 4).

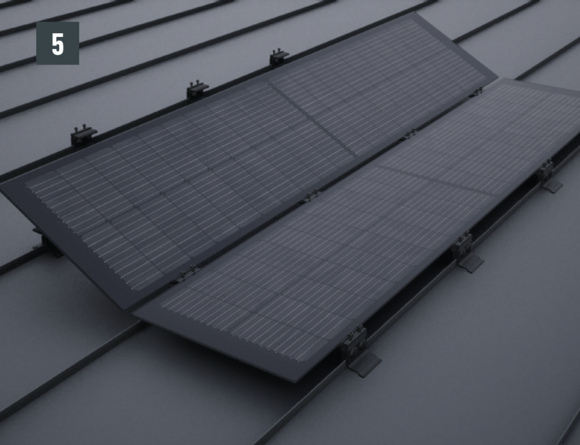

Lägg i modulerna och anslut stickkontakterna enligt strängplaneringen. Se till att solpanelerna är centrerade på de nedre klämdelarna och att EPDM-inläggen sitter korrekt (bild 5).

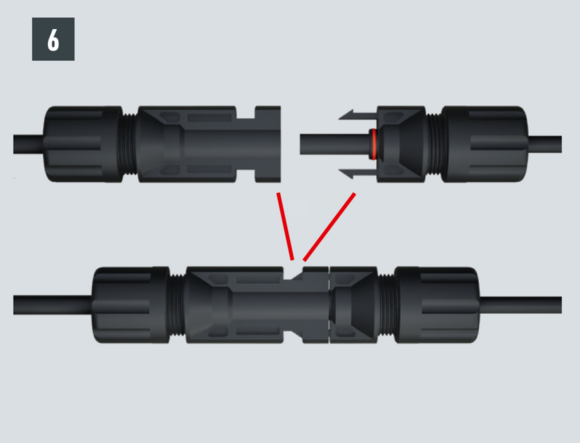

Anslutning av solcellskontakter/-uttag (bild 6).

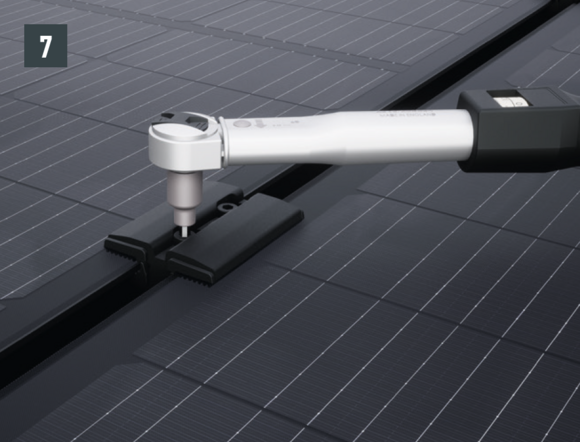

Placera de övre klämdelarna och dra åt insexskruvarna med ett åtdragningsmoment på 10 Nm (bild 7).

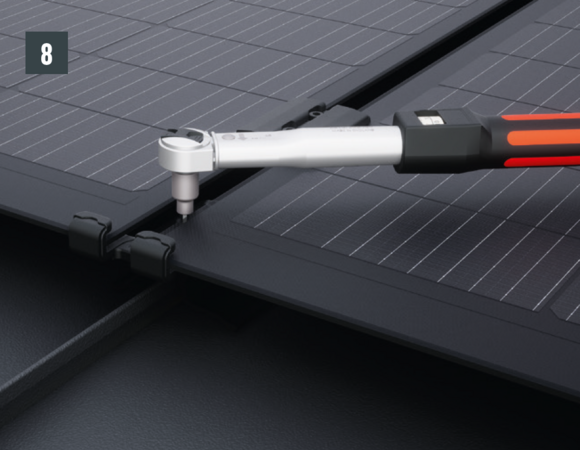

Montera modulens glidskydd längs den nedre modulkanten på varje rad och dra åt insexskruvarna med 10 Nm (bild 8).

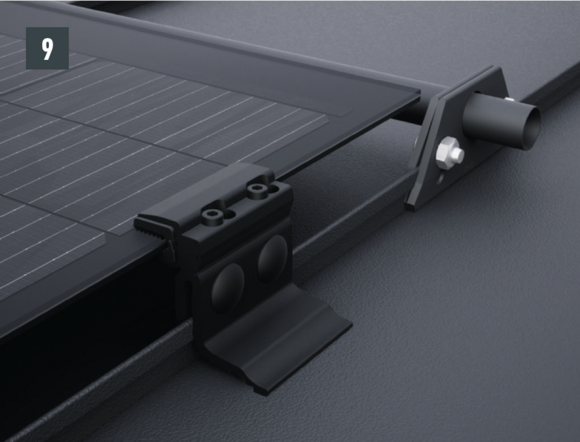

Ovanför solpanelerna kan ett snörasskyddssystem monteras som skydd för kablaget (bild 9). Snörasskyddet för hela takytan måste bedömas separat!

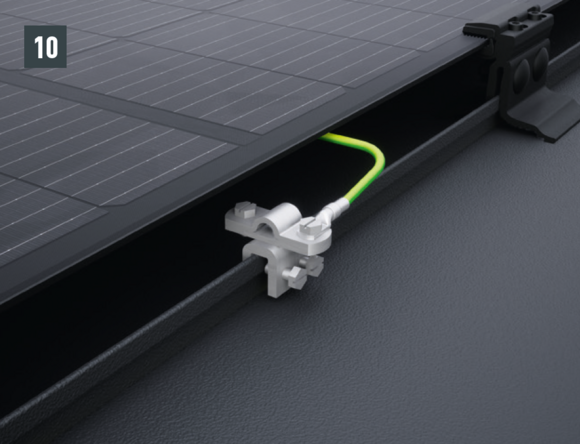

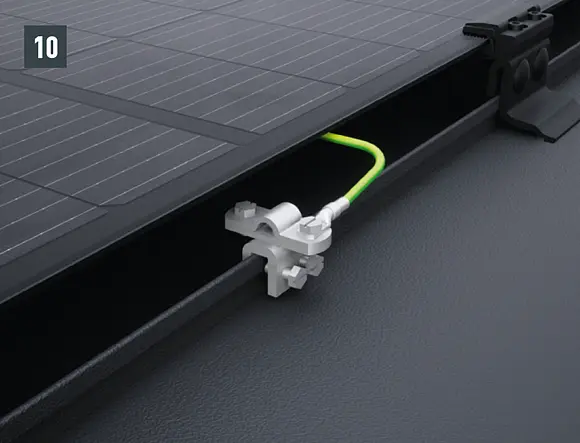

Potentialutjämningsledningen ska installeras för varje sammanhängande takyta (bild 10).
