Monteringsriktlinjer
Monteringsriktlinjer
Välj ett eller flera kapitel för nedladdning.
Innehållsförteckning
Solenergi Solpanel PREFALZ Produktinformation Mitt-/ändklämma, fallskydd PREFALZ 500/600

Mitt-/ändklämma, fallskydd PREFALZ 500/650

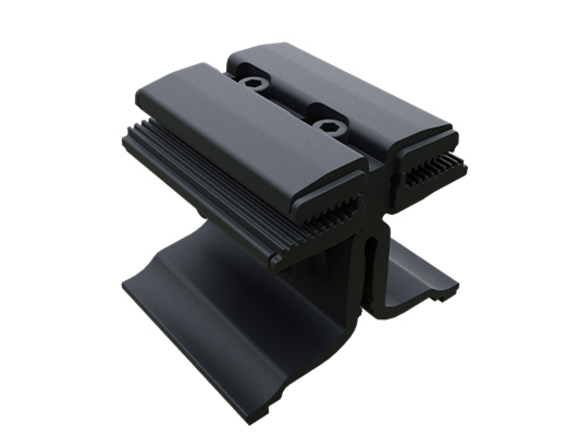

Solpanel mittklämma PREFALZ 500/650

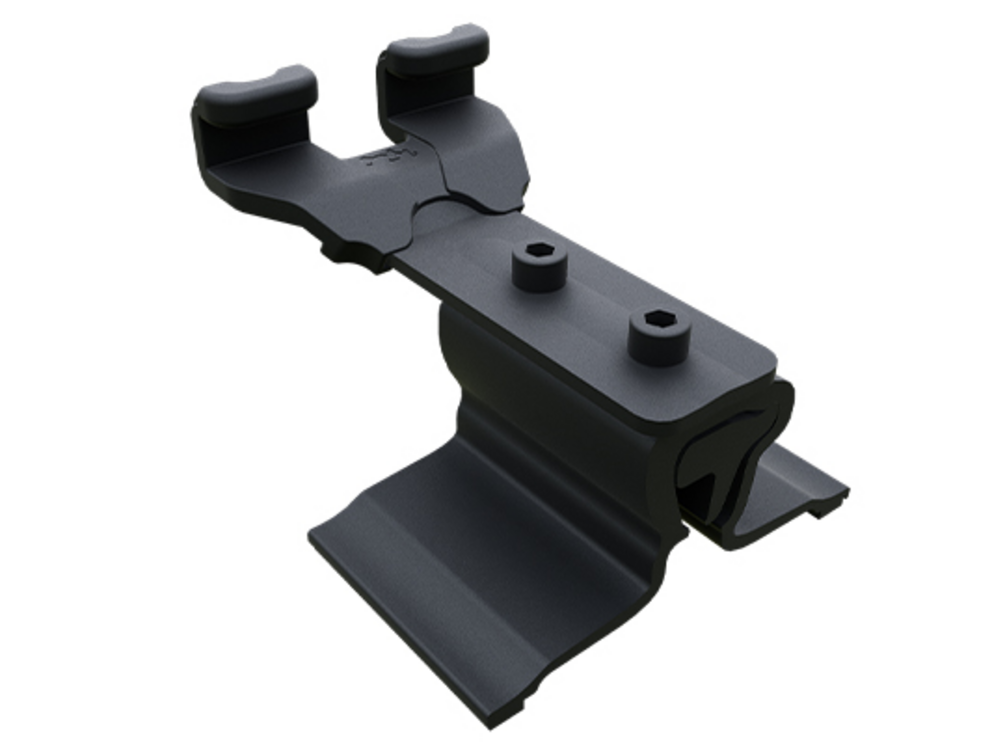

Solpanel fallskydd PREFALZ 500/650

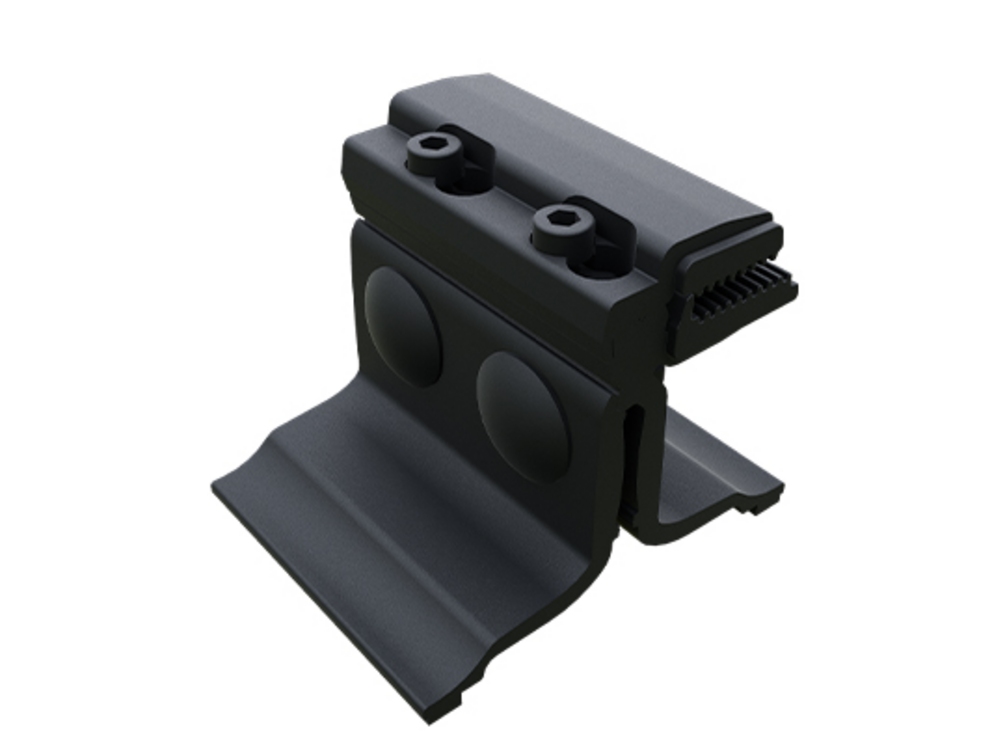

Solpanel ändklämma PREFALZ 500/650

Tekniska data

Infästning

Klämma på PREFALZ dubbel stående fals (falshöjd 25 mm)

Färg

svart anodiserad

Beståndsdelar

Klämmans underdel aluminium
2 vagnsbult A2 M10 x 25
2 sexkantmutter A2 M10
2 infästningsskruvar A2 M6 x 20 (insexkantnyckel 5 mm)
Klämmans överdel aluminium
EPDM-inlägg

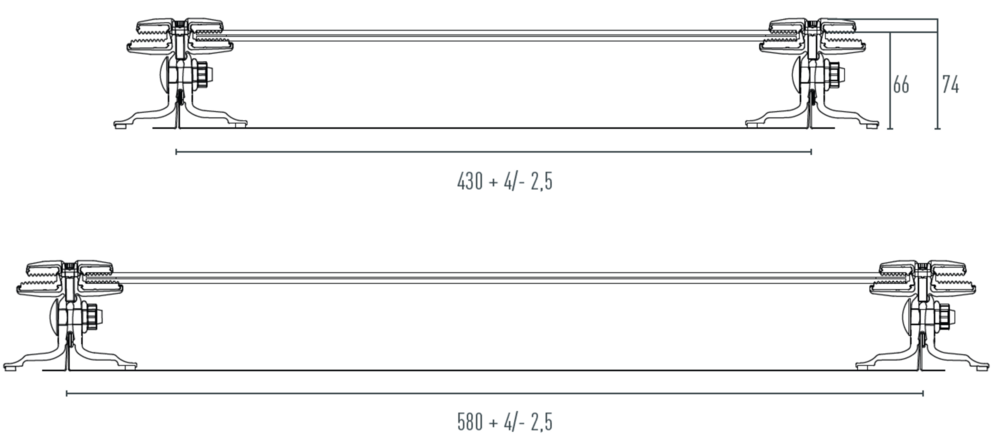

Falsavstånd inkl. toleranser

Notera

Observera att paneler med dubbel bottenfals måste trimmas 10 mm för att uppnå ett axelavstånd på 430/580 på grund av den lägre falsförlusten! Montering på paneler med dubbel toppfals är inte möjlig på grund av den större falsförlusten på 10 mm.

Tillbaka Nästa

Observera

Det går endast att ladda ner innehåll från en produktkategori. Om du behöver innehåll från flera kategorier, vänligen skapa en separat nedladdning för varje produktområde.
