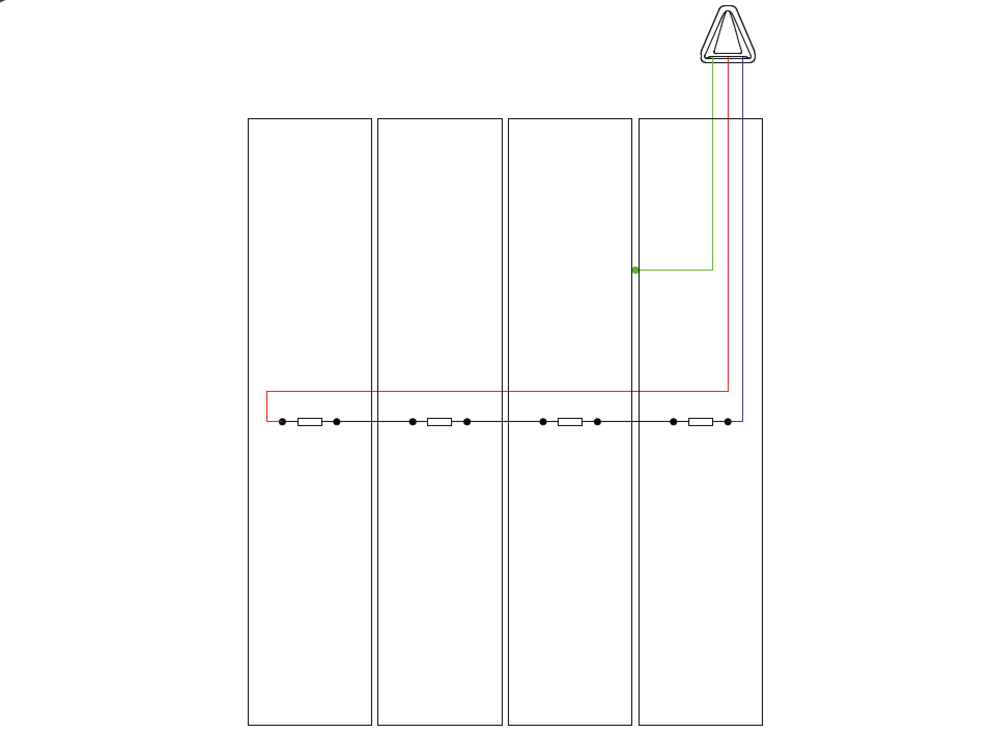

På ett PREFALZ-solpanelssystem krävs en matarledning och en returledning per sträng. I följande schematiska bild av kabeldragningen visas matarledningen i blått, returledningen i rött, potentialutjämningen i grönt och modulledningarna i svart för att underlätta förståelsen.
Observera att in- och utgångsledningar, anslutningsledningar samt potentialutjämningsledningar ska dras i ett UV-beständigt elinstallationsrör. Inga oskyddade ledningar får ligga direkt på takytan. Den exakta utförandet ska klargöras med ansvarig elektriker.
