Den fullständiga och felfria kontakten mellan panelerna ska kontrolleras med en spänningsprovare efter varje färdigställd rad solar takplatta.

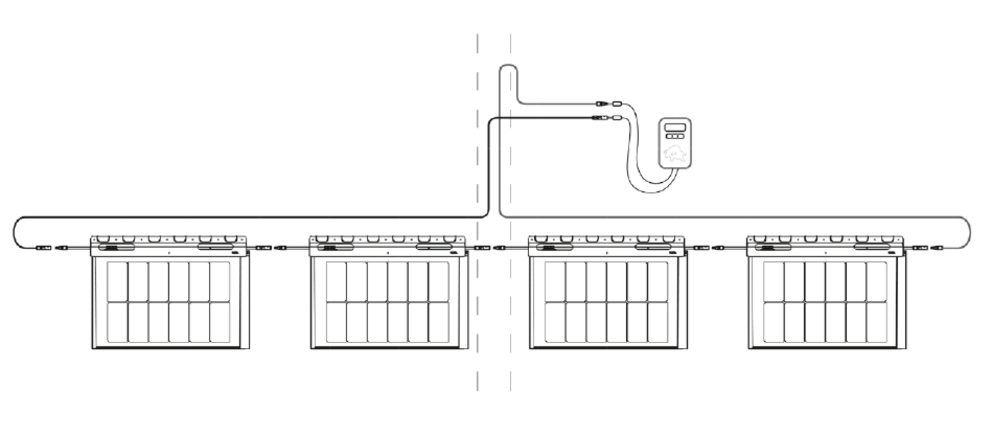

Härvid ska spänningen mellan systemets matningskabel och respektive anslutningsledning till den aktuella raden solara takplattor kontrolleras så som visas i följande bild. Spänningsprovaren måste bara visa en spänning. Hur hög spänningen är tas inte med i beräkningen just nu. Detta test ska upprepas för varje avslutad rad.

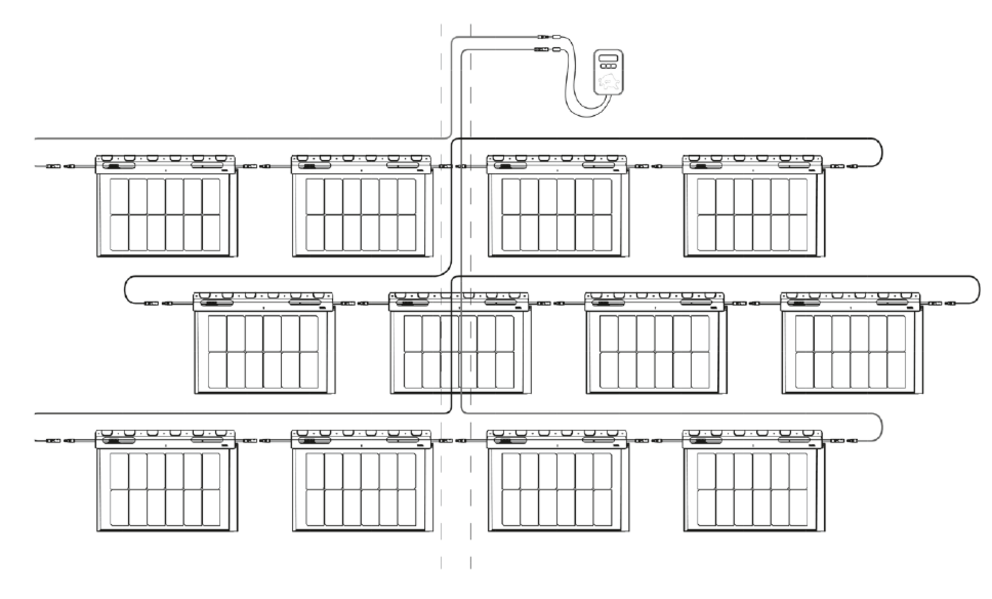

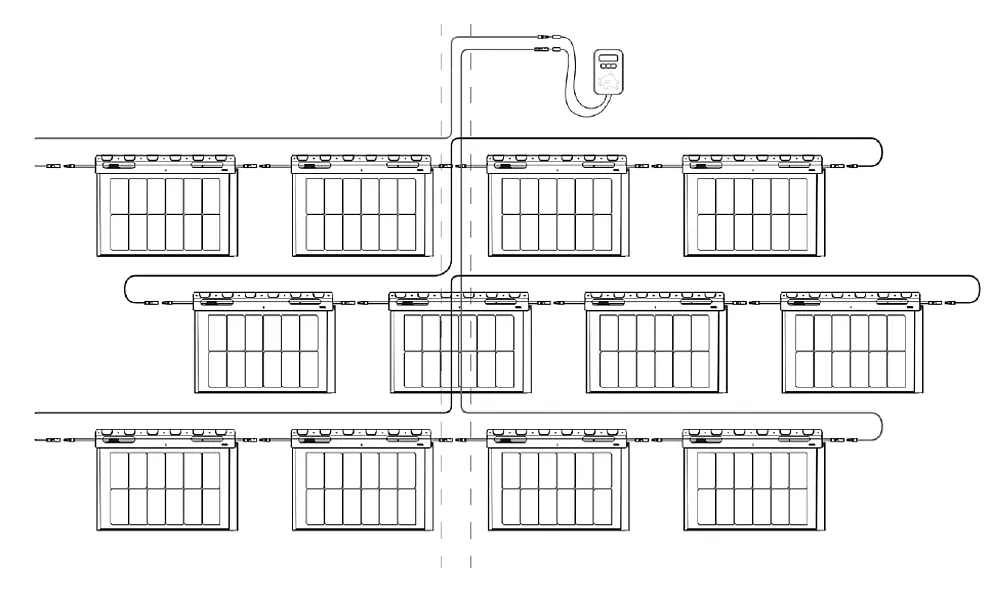

Spänningen mellan in- och utgångsledningar kontrolleras när alla rader av en sträng har monterats (se bilden ovan).
Viktigt
Generatorytan bör vara helt fri och inte skuggas av material eller personer som arbetar för att ett rimligt testresultat ska kunna avläsas.
Obs!
Strängkablarna får under inga omständigheter komma i kontakt med varandra.
De kablar som leder in i byggnadens inre ska vara märkta parvis och dessutom tydligt märkta med respektive strängnummer för att göra överlämningen till elföretaget som utför arbetet så smidig som möjligt.
