Tekniska data
Prestanda |
100 Wp |
|---|---|
Utrymmesbehov per kWp |
5,88 m² |

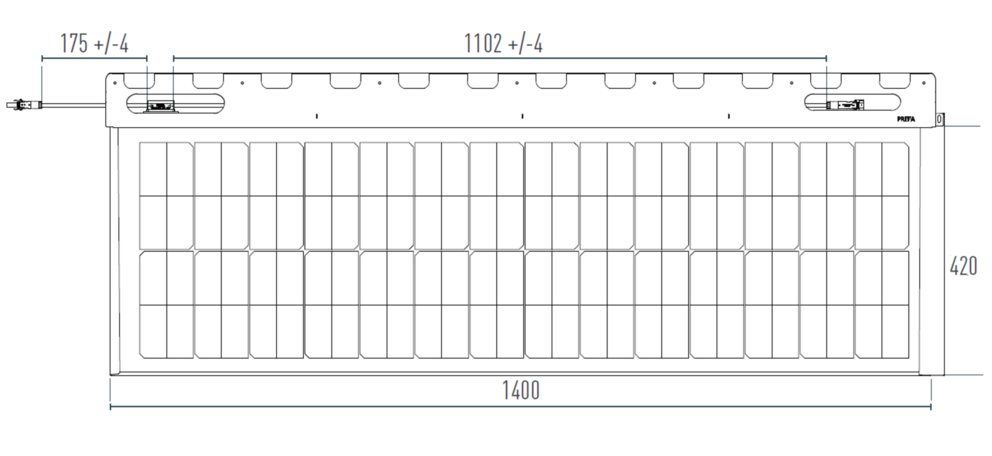

Mått |
1 400 × 420 mm (1,7 st./m²) |
Vikt |
7,4 kg (12,6 kg/m²) |
Celltyp |
mono; half-cut |
Taklutning |
från 17° (31 %) |
Användningsområde |
Snölasttest enligt SPF kontrollprinciper för taklutningar 0°–60° 11 kN/m². |
Material |
0,7 mm belagt aluminium med bandlackering |
underkonstruktion och tätskikt* |
på hel panel (minst 24 mm)med bitumenbaserade tätskikt* |
Standardinfästning |
direkt, med 5 skruvar per solar takplatta stor |
* Beakta nationella regler och standarder.
Elektriska egenskaper vid STC*
Nominell effekt PMPP |
100 Wp |
Nominell effekt UMPP |
16,38 V |
Märkström IMPP |
6,11 A |
Tomgångsspänning UOC |
19,33 V |
Kortslutningsström ISC |
6,42 A |
Moduleffektgrad |
16,6 % |
Effekttolerans |
+/- 5 % |
STC (Standard Test Conditions): Bestrålning 1 000 W/m², spektralfördelning AM 1,5 | Temperatur 25±2 °C enligt EN 60904-3
Allmänna data
Celler |
18 högeffektiva solceller Halfcut |
Celltyp |
mono PERC, 10 busbars |
Dimensioner cellmått |
2 000 × 408 mm |
Antal bypassdioder |
1 |
Glasspecifikation |
ESG Glas 3,2 mm, prismatiskt |
Mått solar takplatta |
290 × 290 mm utlagd yta |
Vikt solar takplatta |
7,4 kg (12,6 kg/m²) |
Skyddsklass |
II |
Anslutningsdosa |
1 bypassdiod; IP65, i överensstämmelse med IEC62790 |
max. systemspänning/max. returström |
1 000 V/12 A |
Modulanslutning |
4,0 mm² solcellskabel |
Kontakt |
NIU Power A4 Mini |
Ursprung |
tillverkad i Österrike |
IEC- brandskyddstyp |
Klass C-s2, d0 |
Snölast |
0°-60° max. 11 kN/m² |
Termiska egenskaper
Spännungskoefficient VOC |
-0,3 %/K |
Strömkoefficient ISC |
0,06 %/K |
Prestandakoefficient PMAX |
-0,39 %/K |
Omgivningstemperatur |
-40 … +85° |
Certifieringar, kontroller och garantier
Certifieringar |
ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016, IEC 61730 |
Effektgaranti för PMAX |
minst 95 % första året, sedan en maximal reducering om 0,7 % per år upp till 25 år |
Brandbeteende
Brandegenskaper (enligt EN 13501-1) |
C — s2, d0 |
Beteende när materialet utsätts för eld utifrån (enligt EN 13501-5) |
BROOF (t1) |
