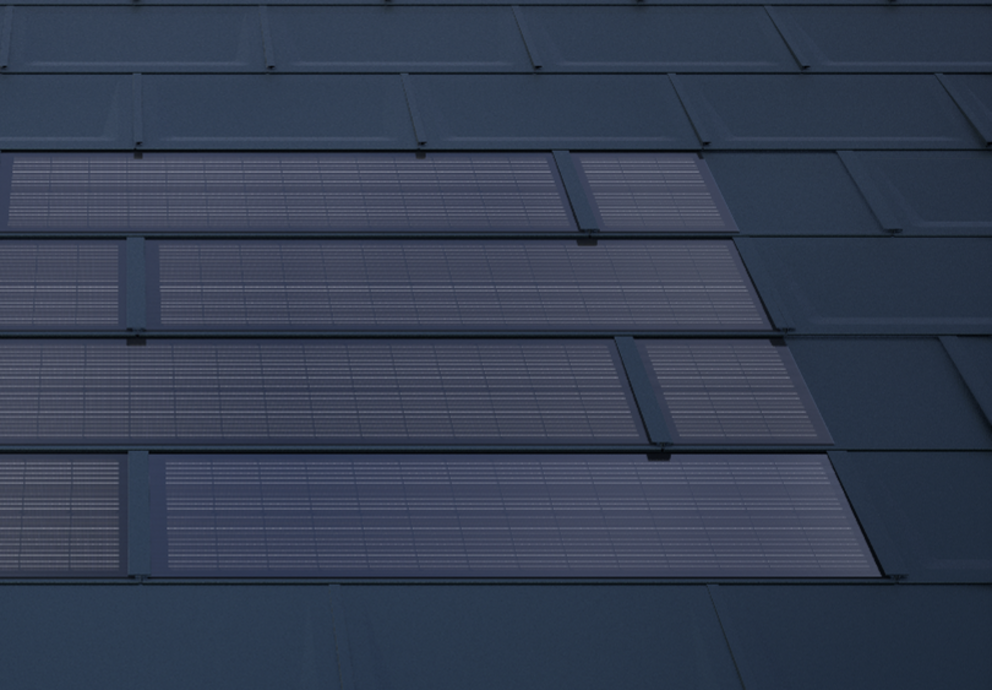

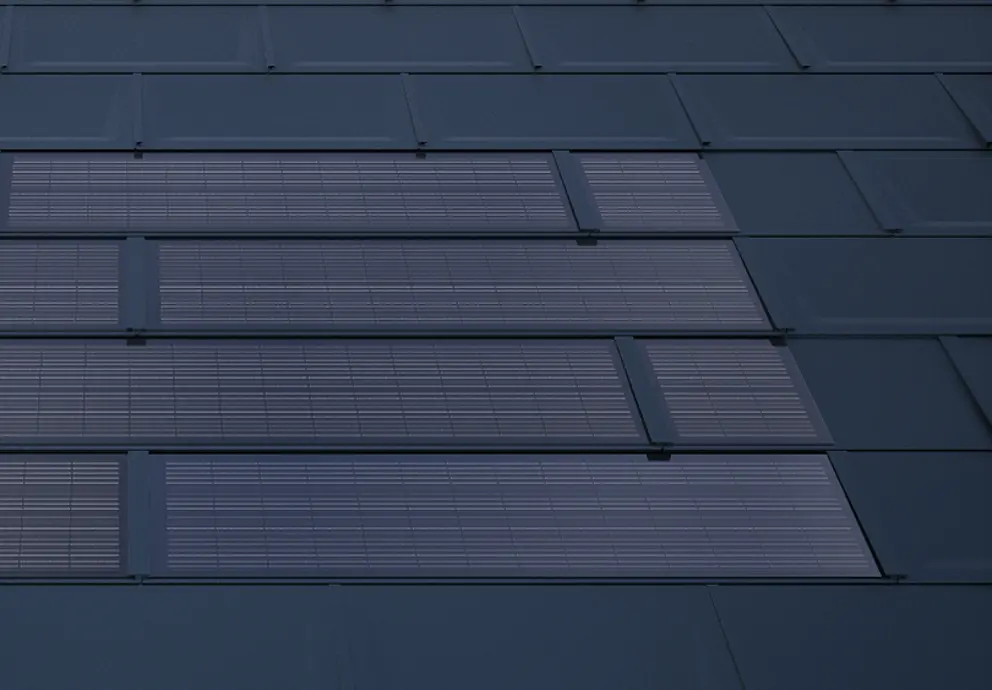

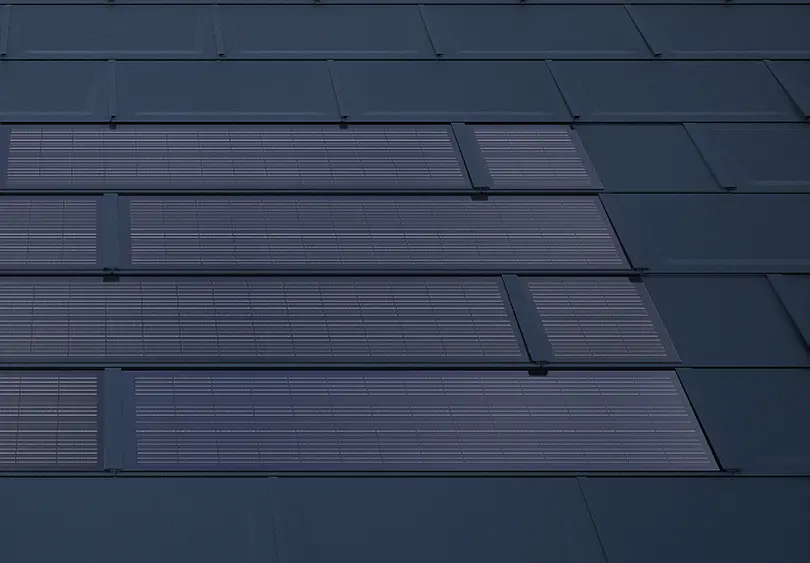

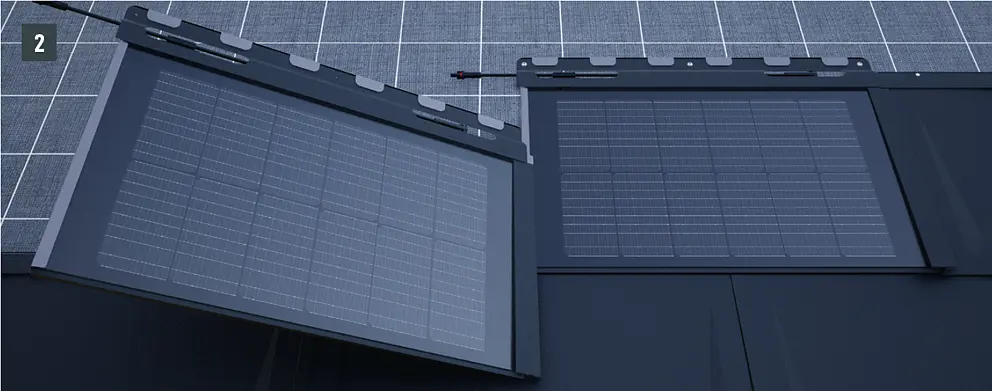

Kompletteringsplattor kan monteras för att få ett plant avslut på sidan av ytan med solara takplattor. Dessa är anpassade till PREFA solar takplatta och används enbart för att visuellt komplettera generatorområdet och genererar därmed ingen elektrisk effekt. De monteras på samma sätt som de solara takplattorna och smälter sömlöst in i täckbilden utan att påverka solgeneratorns elektriska funktion.
Notera

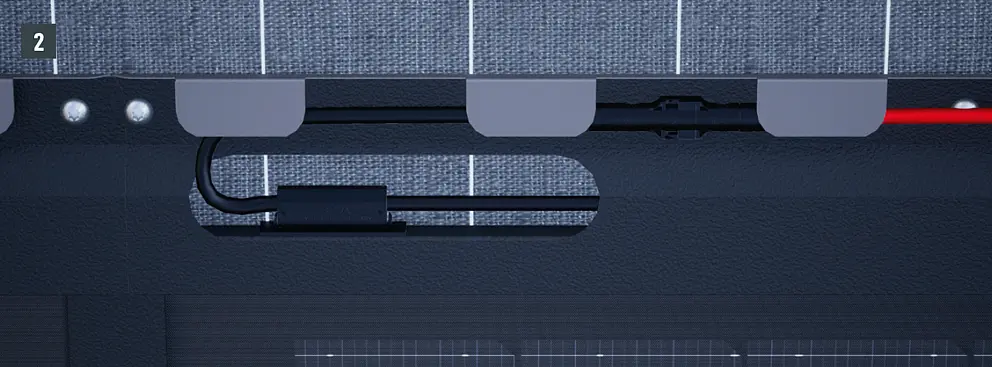

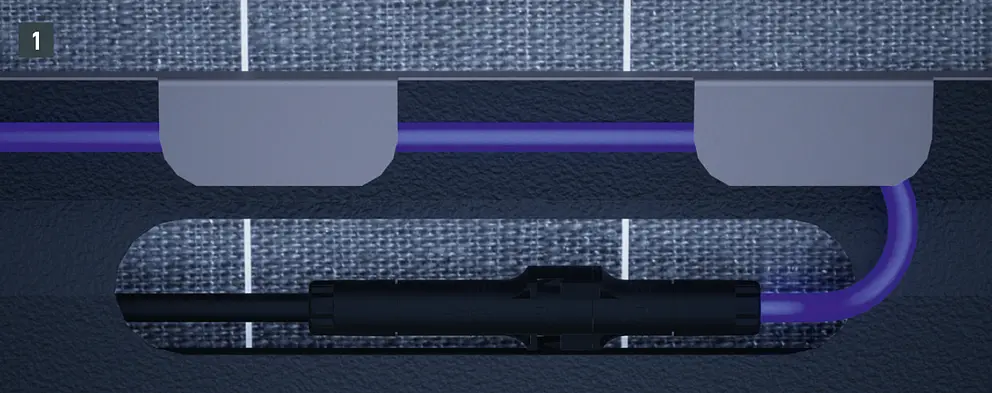

Kablarna som normalt är svarta har visats i färg för bättre förståelse.

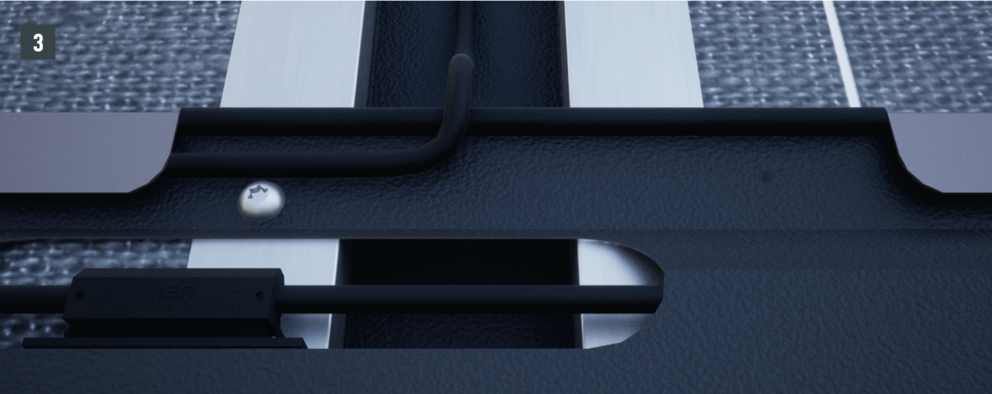

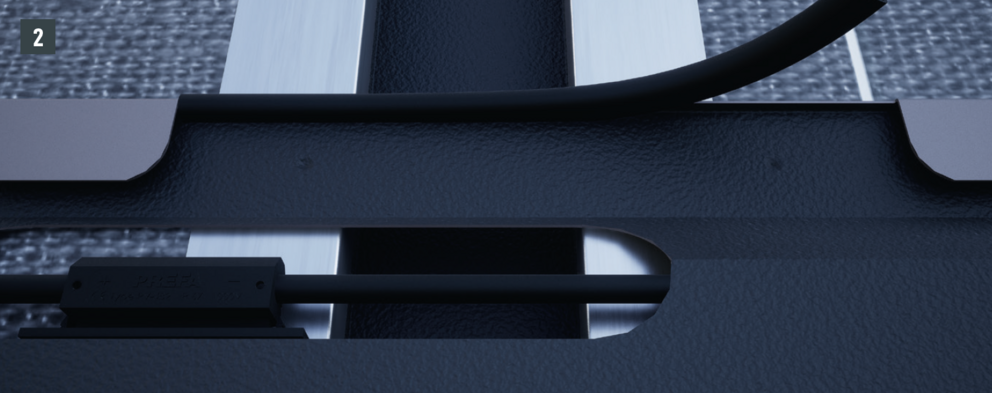

Kabelns minsta böjradie är 25 mm – och får inte vara mindre än denna radie.

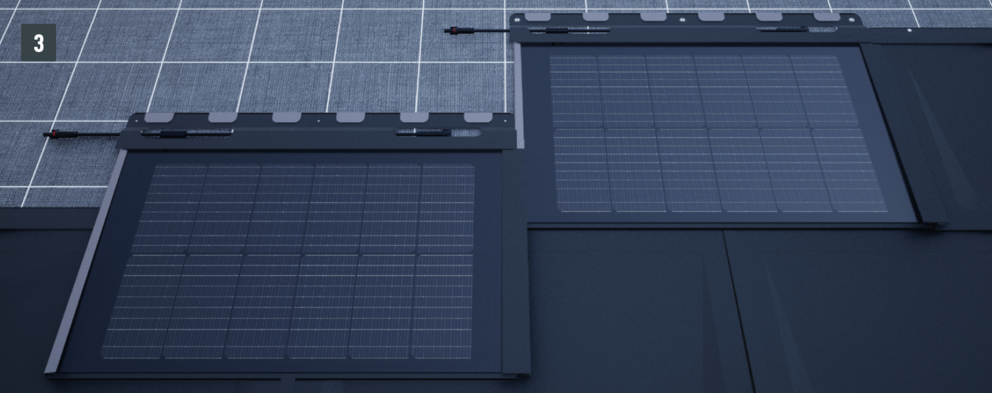

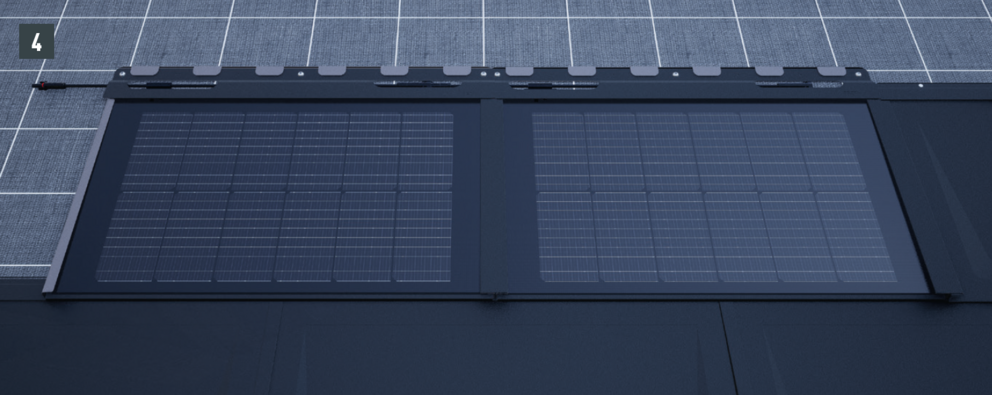

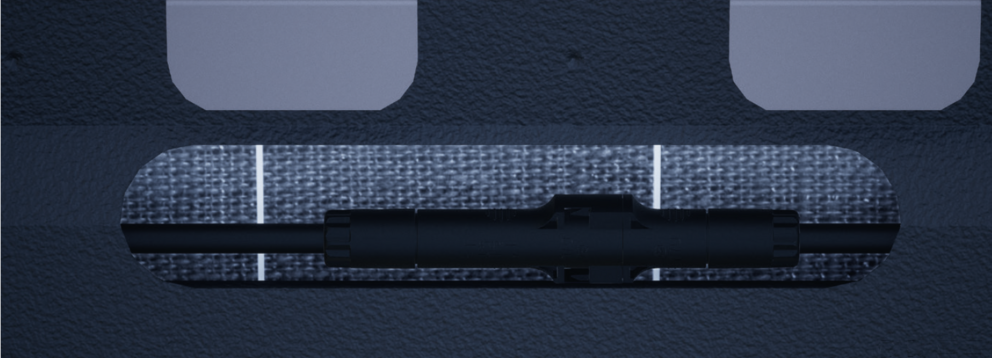

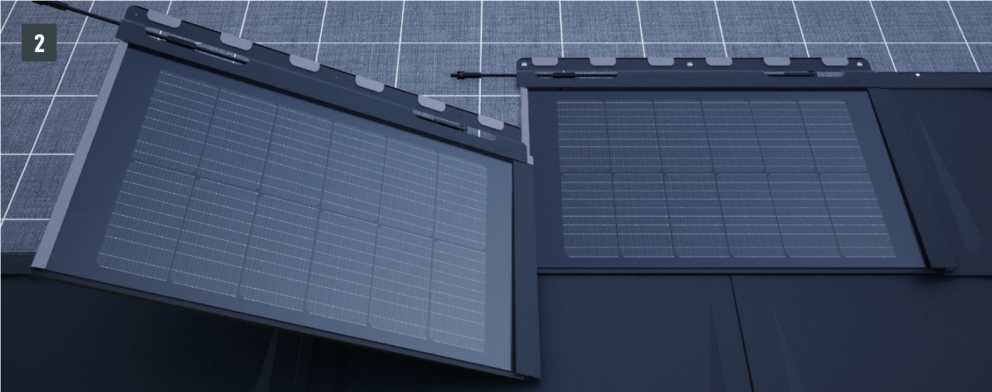

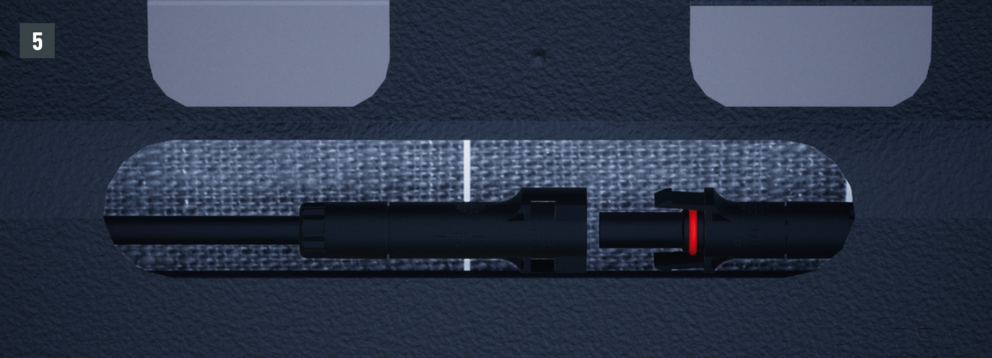

Solgeneratorn är klar när alla solara takplattor är anslutna och in- och utgångsledningarna för varje enskild sträng har dragits med den isolerade änden fram till byggnadens intag.
Märk par av strängkablar som hör ihop med rätt strängnummer så att det blir lättare för elektrikern att tilldela dem.
Se till att säkra lösa kabeländar mot oavsiktlig skada och fukt. Placera inte kabeländarna i vattnet och montera de medföljande täckhattarna. Överlämna GAK till elföretaget eller ägaren.
Här tar elföretaget vid.
