Underkonstruktionen ska planeras och inrättas enligt statiska krav (beroende på objekt och plats).
Se till att snickerifirman som ska utföra arbetet får ta emot önskemål om läktmått och utförande (t.ex. utformning av snednock och nock, positionering och tillverkning av kabelkanal) redan innan de påbörjar arbetet och kontrollera att allt stämmer.
Underlaget ska anpassas enligt gällande standarder och lokala förhållandena.
Rekommendation hel panel:
Rekommendation träbaserad skiva (enligt EN 14964):
Vid oisolerade takkonstruktioner med enkelskal ska ett undertak inrättas enligt kraven i det nationella regelverket (standarder för undertak), dock minst ett bitumenbaserat tätskikt. Strukturmattor behövs inte tack vare aluminiumets korrosionsbeständighet. PREFA avråder från användning av strukturmattor. Vid användning av tjockare tätskikt ska vid behov längre skruvar användas.
Vid användning av träbaserade skivor som underlag för montering av PREFA-taktäckningar ska valet av tjocklek, infästningen på trämaterialet samt lämpligheten som underlag för metalltak diskuteras med tillverkaren eller återförsäljaren av träskivorna.
Vid användning av träbaserade skivor krävs ett tätskikt.
OSB-skivor som underlag är specialkonstruktioner och ska planeras som sådana.
Notera
PREFA rekommenderar inte användning av OSB-skivor som underkonstruktion för metalltäckningar, varken med eller utan tätskikt.
På grund av nödvändig kabelföring måste underkonstruktionen i trä tillverkas enligt följande detaljer. Kabelkanalerna antal och positionering definieras av PREFA Produktteknik och visas i solcellsanläggningens monteringsanvisning.

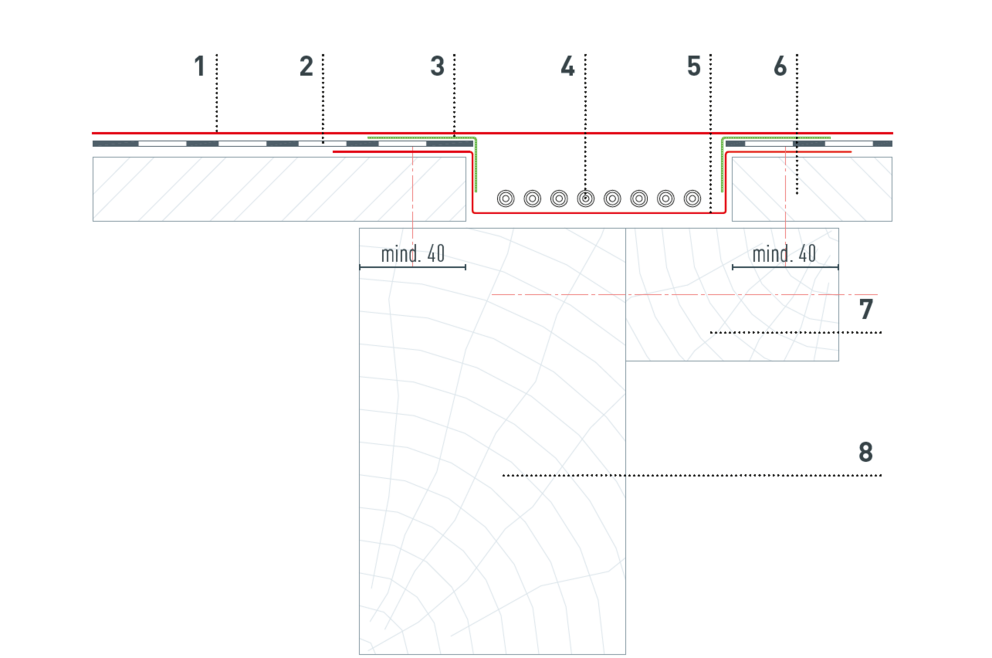

Kabelkanal enkelskal bred
1 Solar takplatta |
5 Kabelkanal (kantdel) |

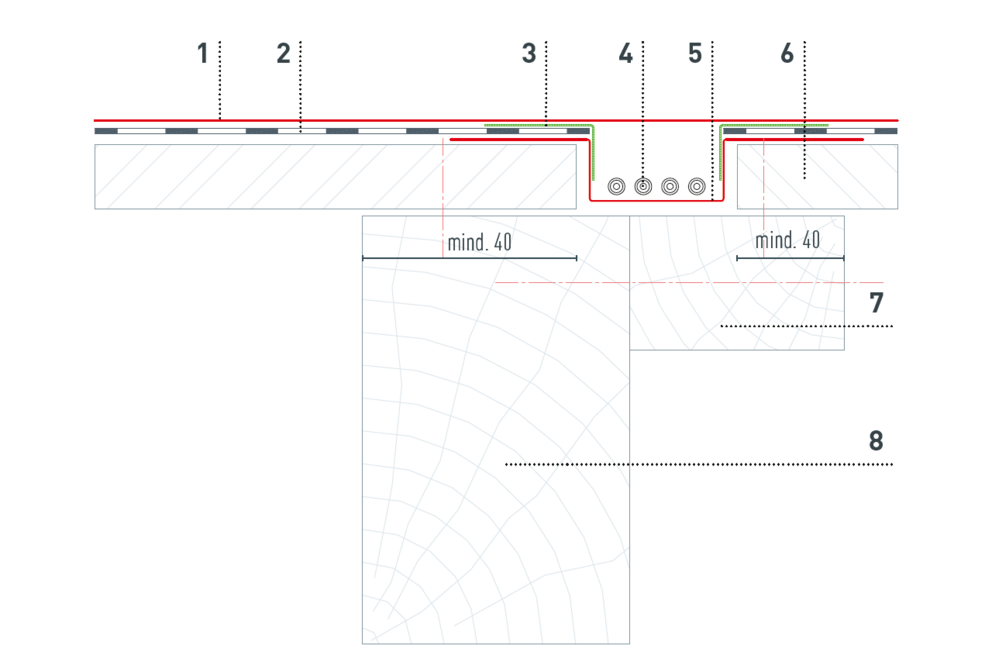

Kabelkanal enkelskal smal
1 Solar takplatta |
5 Kabelkanal (kantdel) |

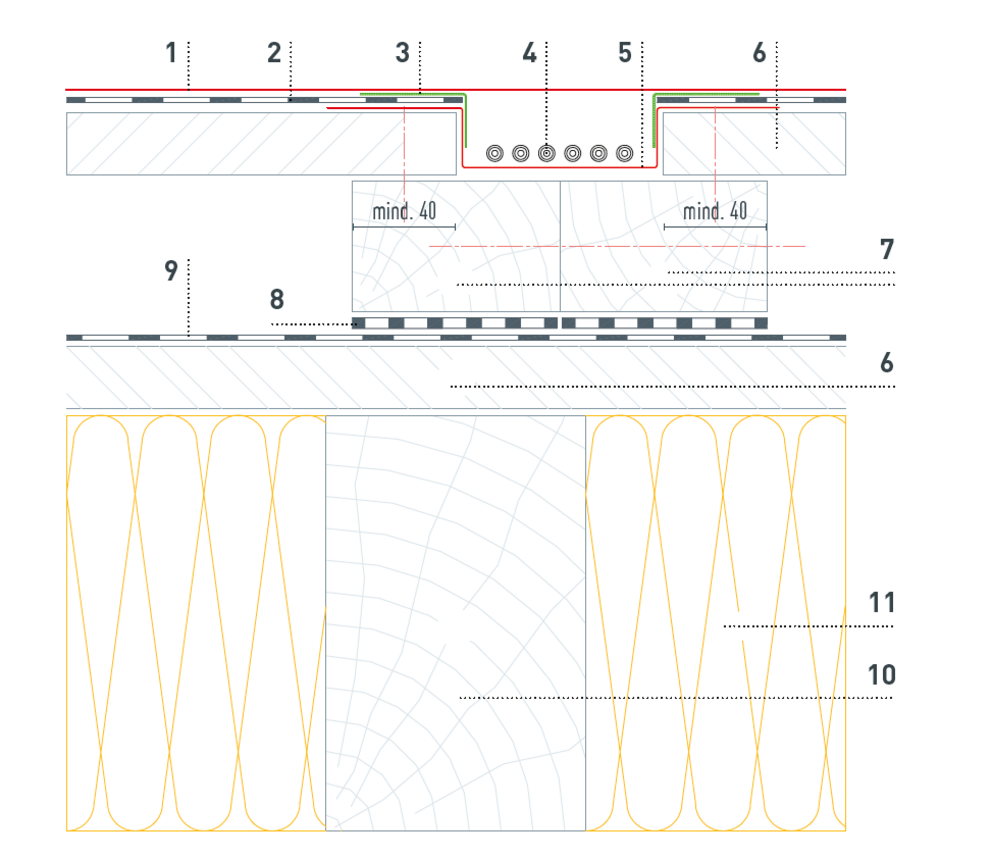

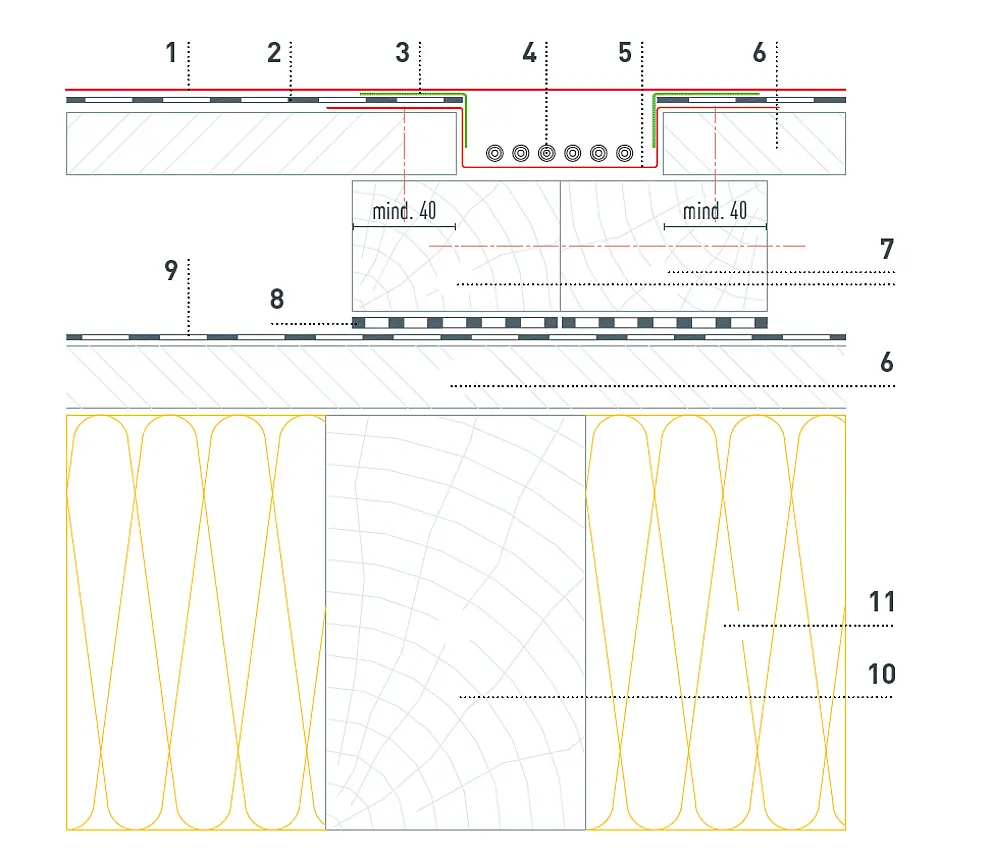

Kabelkanal dubbla skal bred
1 Solar takplatta |
7 Ströläkt |

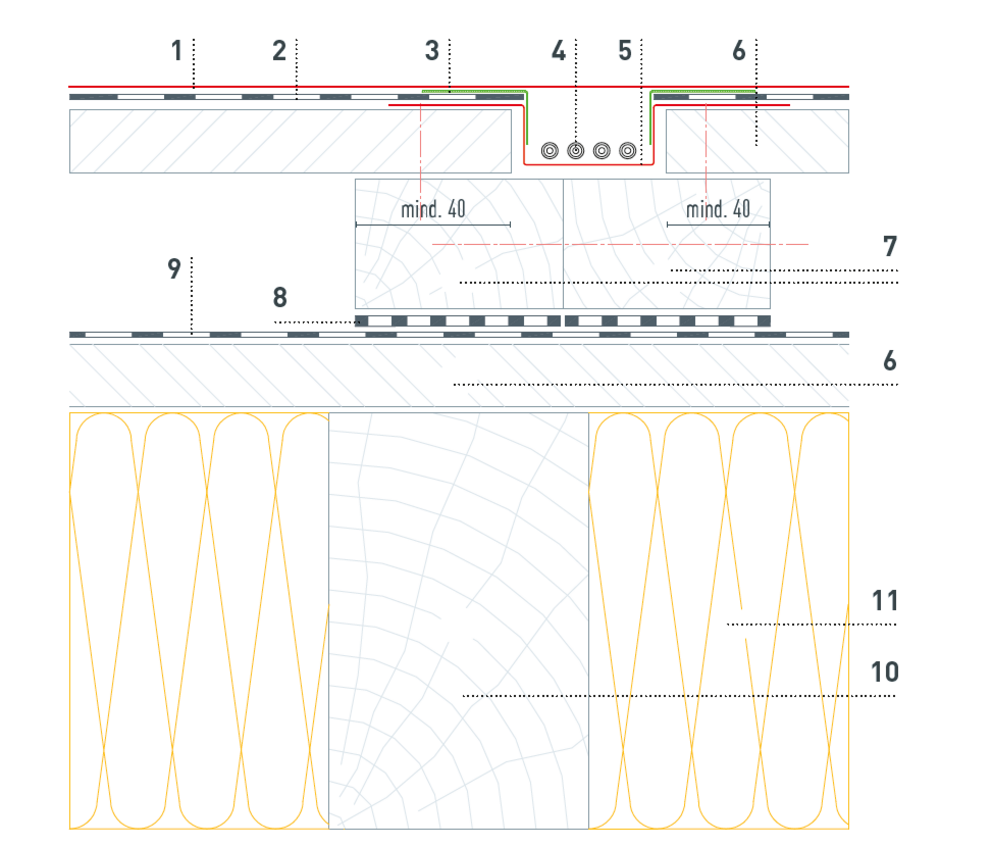

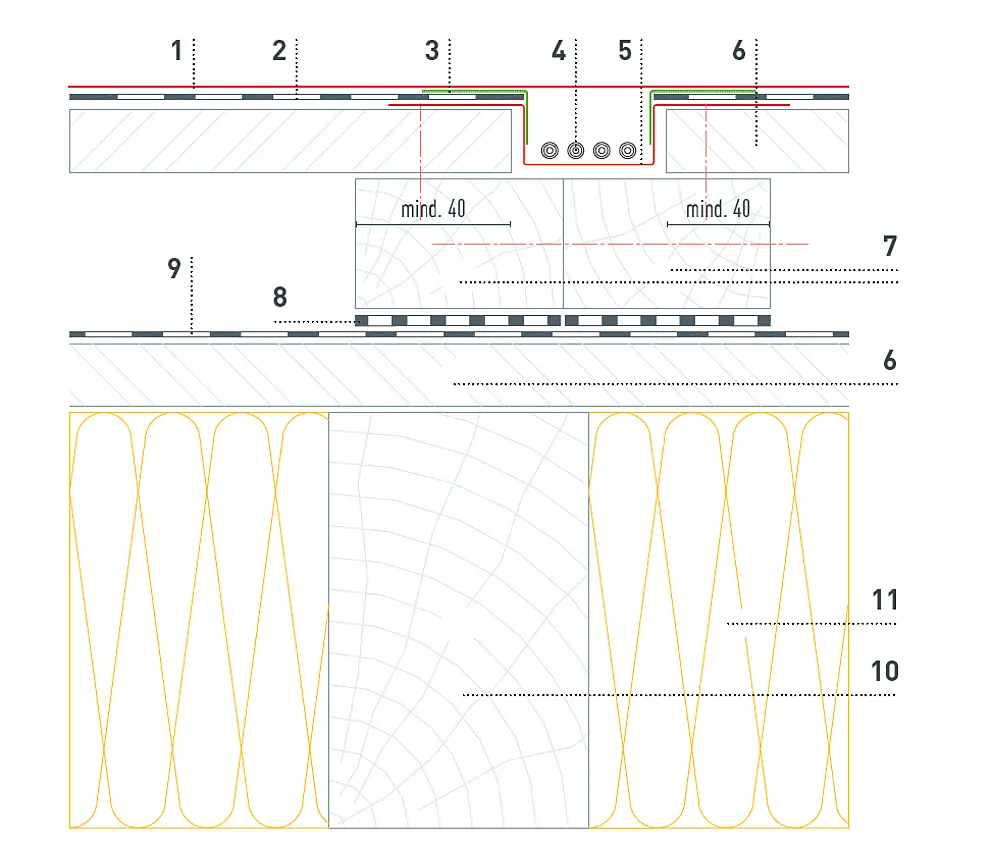

Kabelkanal dubbla skal smal
1 Solar takplatta |
7 Ströläkt |

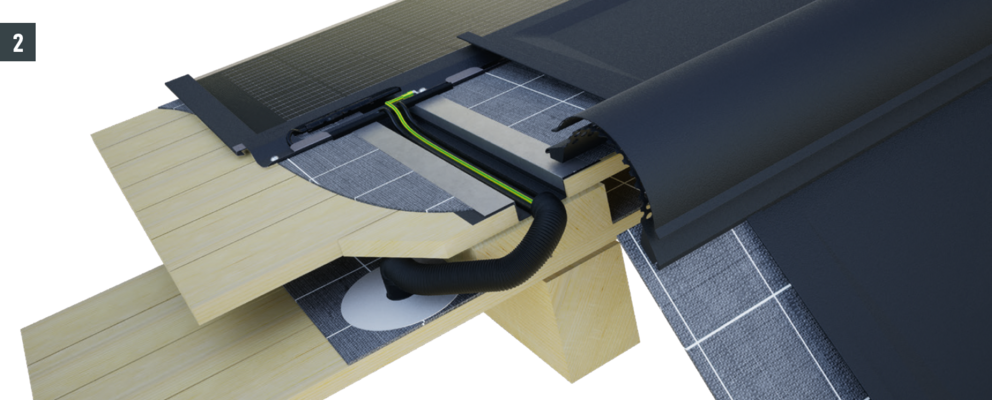

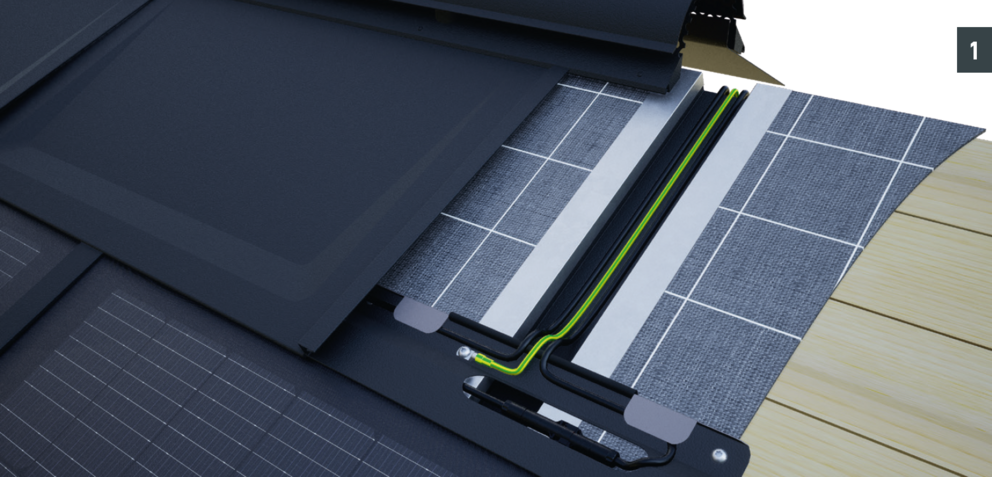

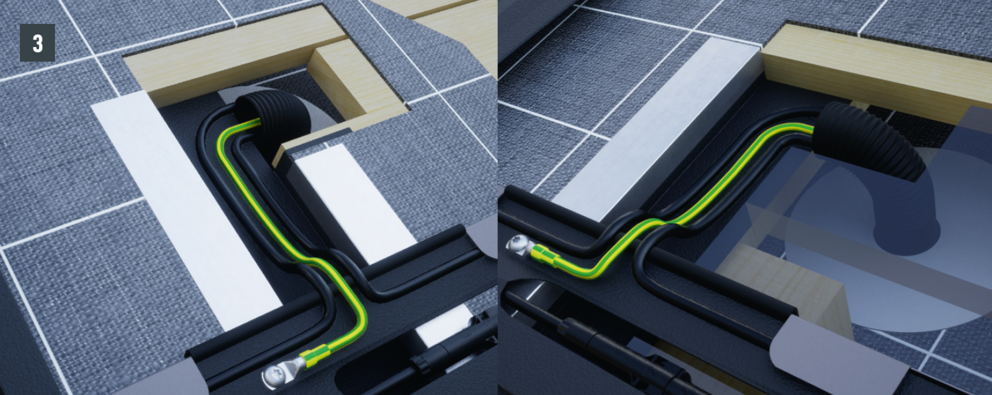

Takgenomföringar eller ingångar till byggnadens inre bryter igenom flera komponentlager och kräver därför samarbete mellan flera aktörer (takläggare/plåtslagare, snickare och elektriker).
Samtliga åtgärder ska utföras enligt byggplanen.
Takgenomföringar ska tillverkas fackmannamässigt och får inte försämra undertakets funktion eller lämplighet.
Klistermanschetter – som de som används i PREFA genomföring för kablar – kan utgöra en sådan lösning.
