Underkonstruktionen fungerar som en statisk länk mellan stommen och fasadbeklädnaden. Som material för underkonstruktionen kan du välja mellan metall och trä, eller en kombination av dessa båda. Som regel ska statiska beräkningar utföras för alla underkonstruktioner vid såväl nybyggnad som fasadrenovering.
Byggnadstekniska krav ska beaktas. Förankringen av underkonstruktionen är beroende av de olika underlagen och vilka laster som uppstår samt kraven på brandskydd. Vid såväl nybyggnad som renovering ska underkonstruktionens funktion och dimensionering samt använt fästdon beroende på material kontrolleras.
Stabilitetsutlåtandet omfattar i regel underkonstruktionen inklusive förankrings- och anslutningsmedel samt beklädnaden med fästdon.
Den angivna infästningarna utgör standardinfästningen för de respektive produkterna. Vid ökad vindbelastning kan det beroende på objektet vara nödvändigt att öka antalet infästningar.
Se till att snickerifirman som ska utföra arbetet får information om underkonstruktionsavstånden redan innan de påbörjar arbetet och kontrollera att allt stämmer. Som fasadbeklädnad måste PREFA små format monteras på hel panel av trä resp. på trapetsformad plåt, beroende på brandskyddstekniska krav.
Underlaget ska anpassas enligt gällande standarder och lokala förhållandena.
Rekommendation hel panel:
Rekommendation träbaserad skiva (enligt EN 14964):
Träbaserade skivor
Vid användning av träbaserade skivor som underlag för montering av PREFA-fasadtäckningar ska valet av tjocklek, infästningen på trämaterialet samt lämpligheten som underlag för ventilerade fasader diskuteras med tillverkaren eller återförsäljaren av träskivorna.
Notera
PREFA rekommenderar inte användning av OSB-skivor som underkonstruktion för metalltäckningar, varken med eller utan tätskikt.

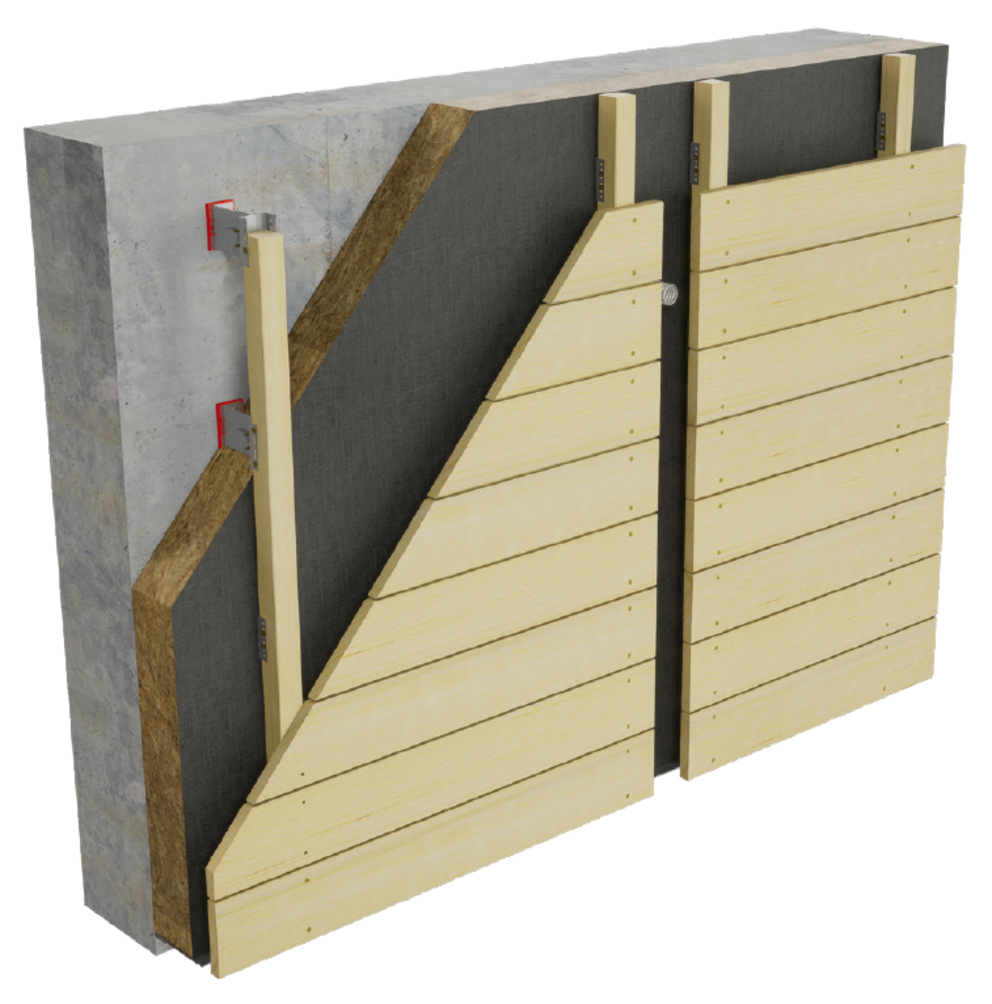

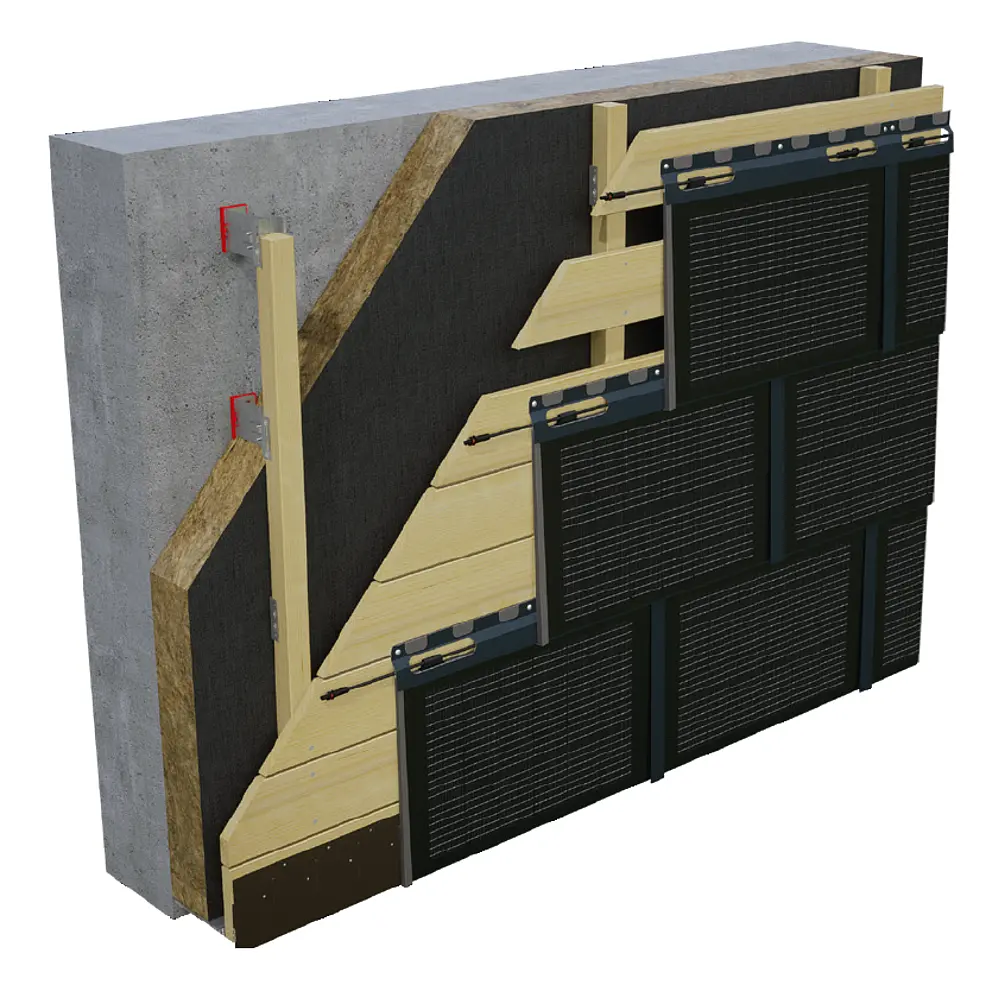

Solar takplatta på fasaden kan också monteras på en ekonomipanel (minst 24 mm). Vid montering av ekonomipanel, se till att det alltid finns en bräda under infästningslisten och att snörmåttet om 420 mm bibehålls.
Kabelgenomföringen ska utformas på ett sådant sätt att varken byggnadstekniska eller statiska skador uppstår. Dessutom måste en effektiv begränsning av brandspridningen längs kabelsträngarna säkerställas. Nationella standarder och riktlinjer måste följas. Antalet kabelgenomföringar beror på antalet strängkablar.

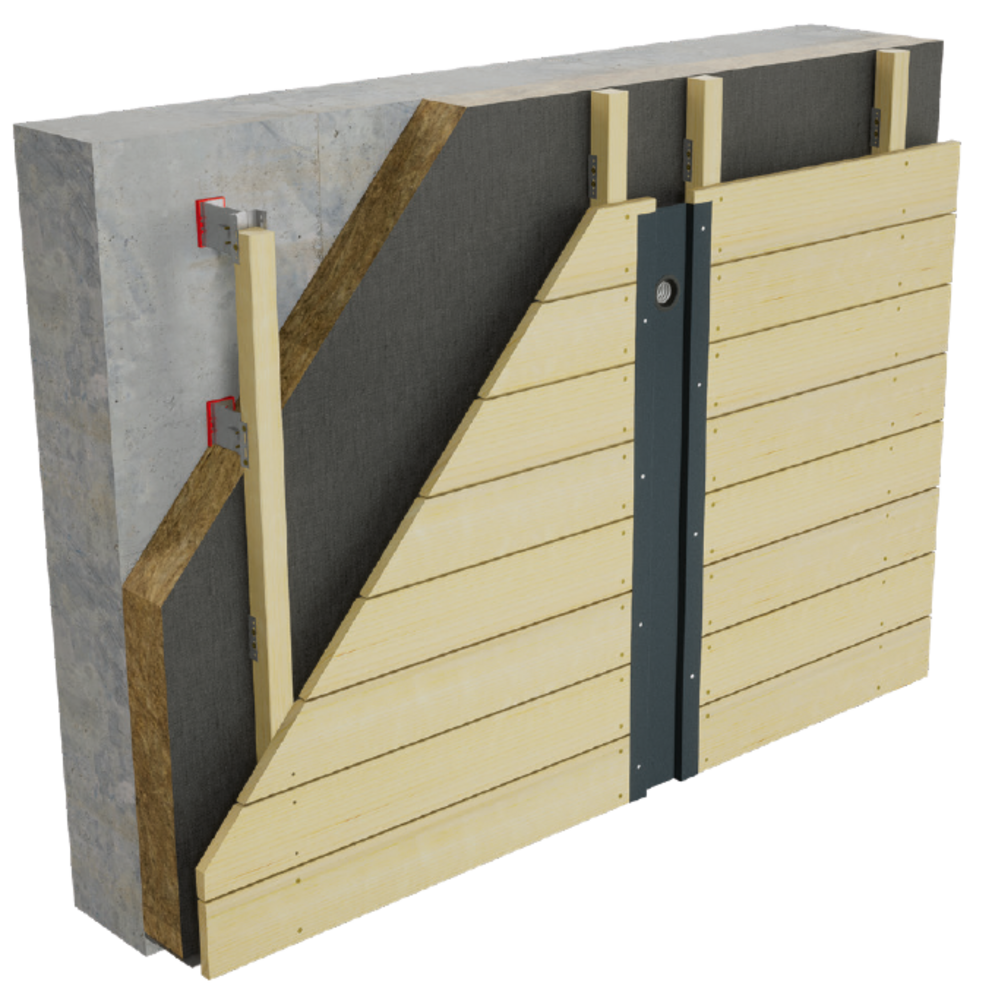

Kabelkanalen av beslagsplåt måste placeras i området för väggenomföringen. Här måste beaktas att träformen i detta område är försänkt i enlighet med detta för exakt och jämn kabelföring i väggen

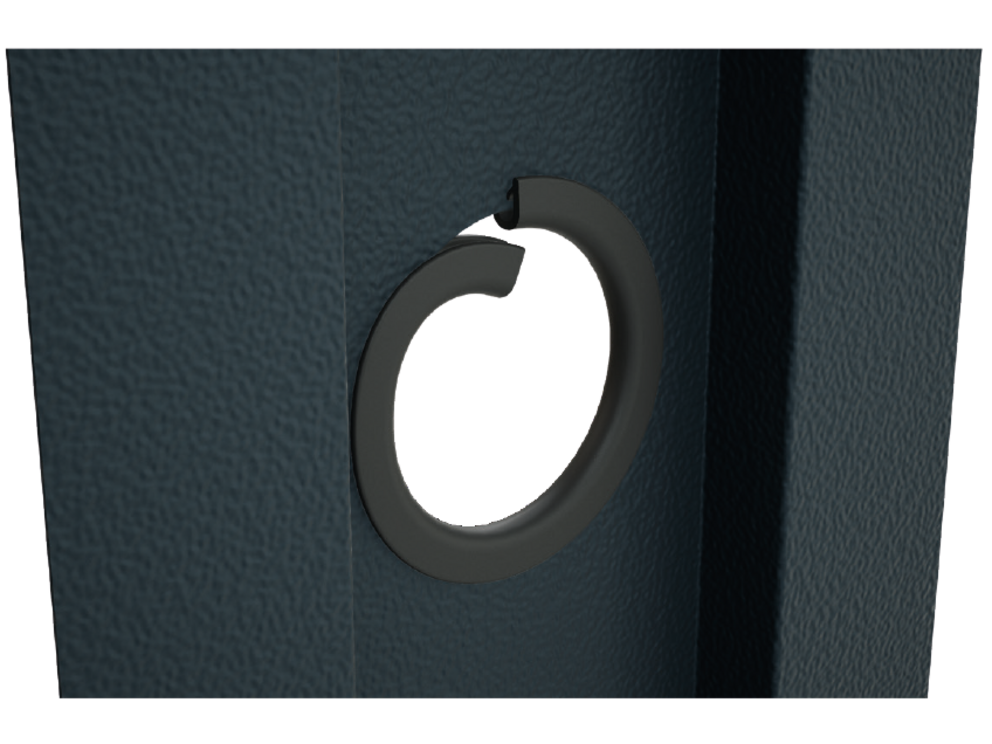

Kantskydd som medföljer solar takplatta ska sättas in i öppningen i kabelkanalen gjord med en hålsåg. Det skyddar kablarna från att skadas av plåtkanten. Genom insättning av kantskydd garanteras en säker kabeldragning. Kablarna förhindras dessutom från att skadas av rörelser eller vibrationer.
På grund av det medföljande kantskyddets längd uppgår håldiametern till 50 mm.

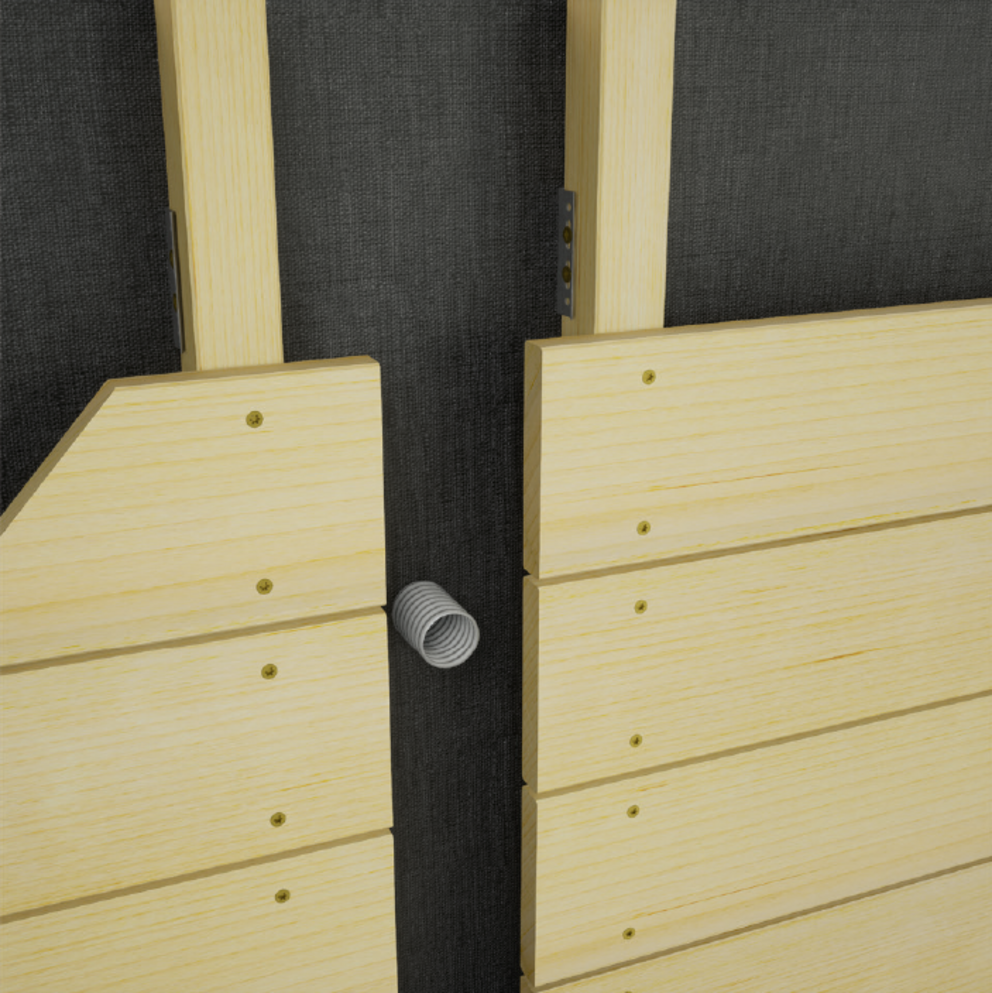

Montering av den prefabricerade kabelkanalen i träpanelen. Det är viktigt att väggenomföringen är placerad centralt bakom kabelkanalens öppning.

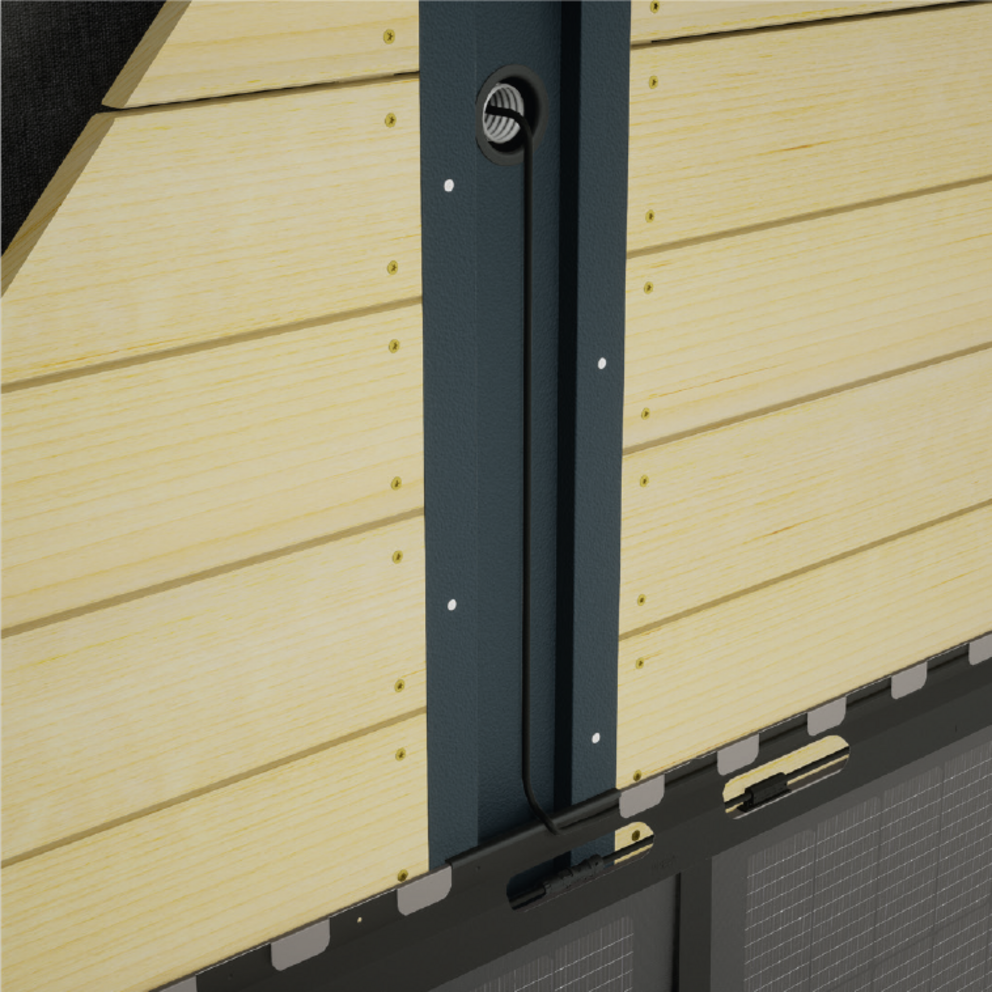

Insättning av strängutgångskabeln i kabelkanalen

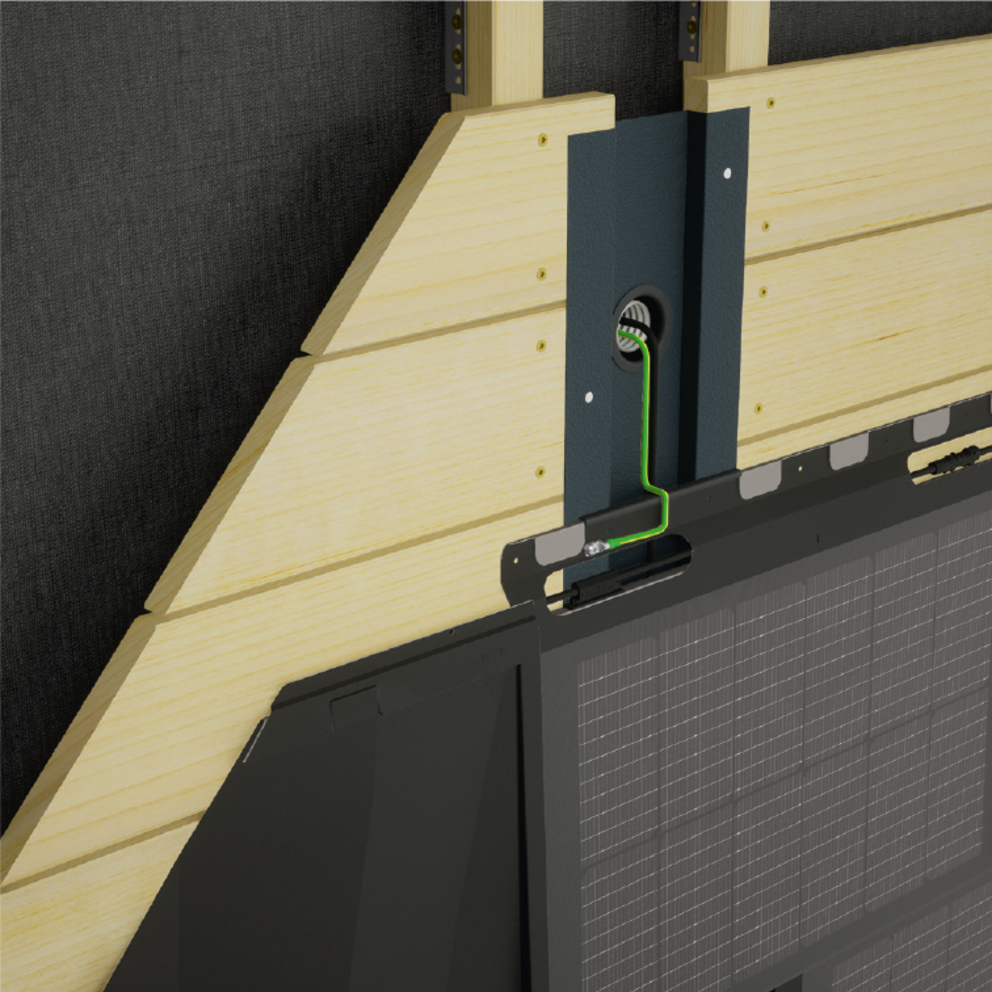

Insättning av strängutgångskabeln samt montering av potentialutjämningskabeln på solar takplattan med hjälp av medföljande infästning.
