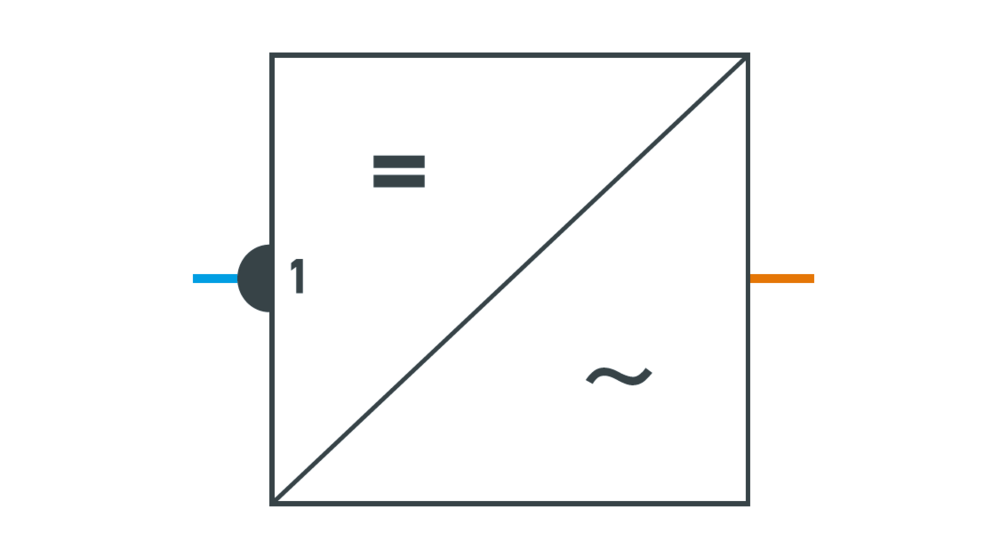

Huvuduppgiften för en växelriktare är att omvandla likströmmen från fotovoltaikmodulerna till växelström som passar elnätet och konsumenterna.
Dagens växelriktare erbjuder dessutom ytterligare funktioner som systemövervakning, lagringsanslutning, nödströmsfunktion eller integration i smarta hemsystem.

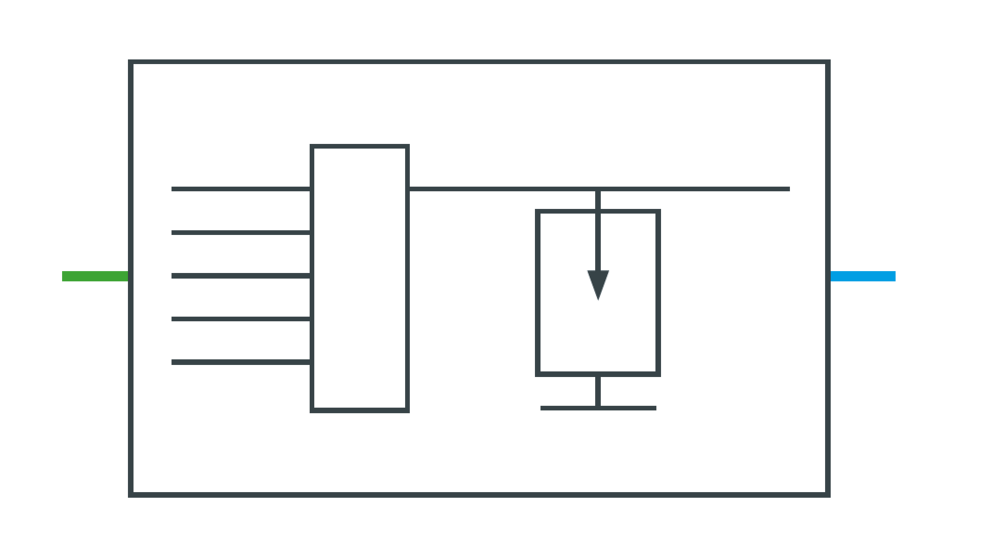

Solgeneratorns strängar samlas i generatoranslutningsdosan (förkortat GAK) och kombineras för att skapa huvudlikströmskabeln.
Säkerhetsrelevanta delar som överspänningsskydd och jordanslutning är också komponenter i GAK.
Strängkablar leder plus- och minuskablarna i en sträng till takets inre där de kopplas till GAK av elektrikern som utför arbetet.

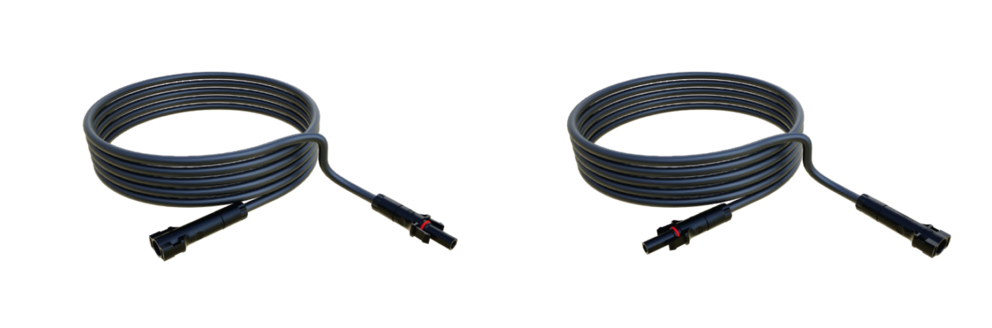

Strängkablar finns som strängkabelpaket med två kablar vardera inom ramen för PREFA solar takplatta system. De är tillverkade i standardlängder. Den ena änden är försedd med ett uttag (–) och den andra änden med en kontakt (+).
Om en sträng sträcker sig över flera rader solar takplatta måste den kopplas med anslutningskablar.

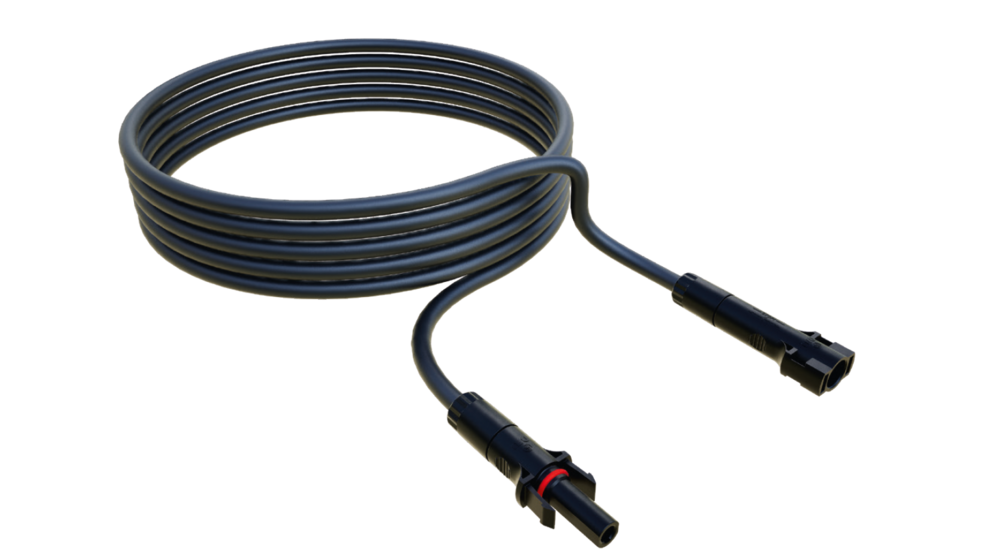

Tillverkningen av denna typ av kablar är projektspecifik och får löpande numrering. Kabeländarna är utrustade med en fotovoltaikkontakt och ett fotovoltaikuttag vardera.
Se monteringsanvisningen för motsvarande position.
De metalldelar i systemet som inte är driftspänningsförande måste anslutas till en potentialutjämningsledare.
Åskskyddspotentialutjämningskablar, som kan bära partiella blixtströmmar ska ha ett minsta tvärsnitt på 16 mm². Kopparkabeln ska vara grönt-gult isolerad.
Solar takplatta isättningsfals skapar en elektriskt ledande anslutning så att hela takytan får ett lågt motståndsvärde.
En 16 mm² åskskyddspotentialutjämningskabel med kontakt i rostfritt stål medföljer alltid soltaket.

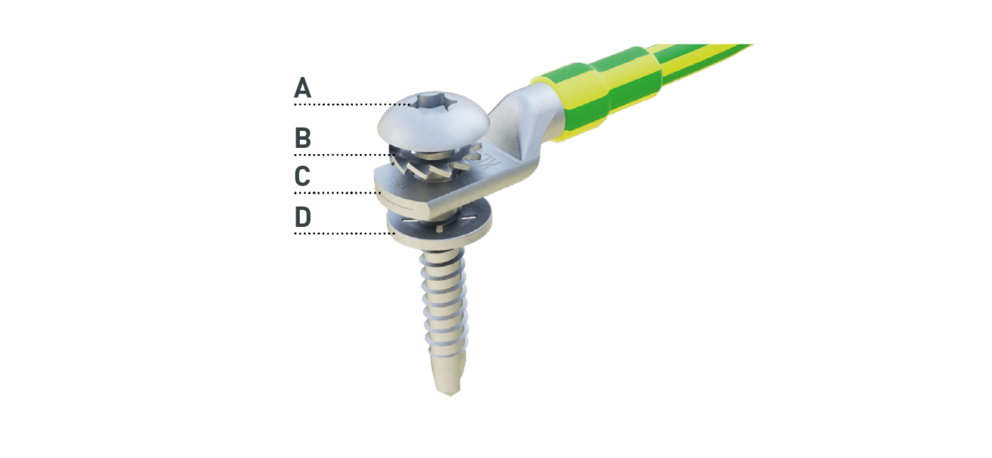

Komponenten består också av monteringsskruv (A), låsmutter (B), Niro-kontakt (C) och skruvsäkring (D) (se bilden nedan).
Låsmuttern ska bara användas en gång. Vid återmontering måste den bytas ut.

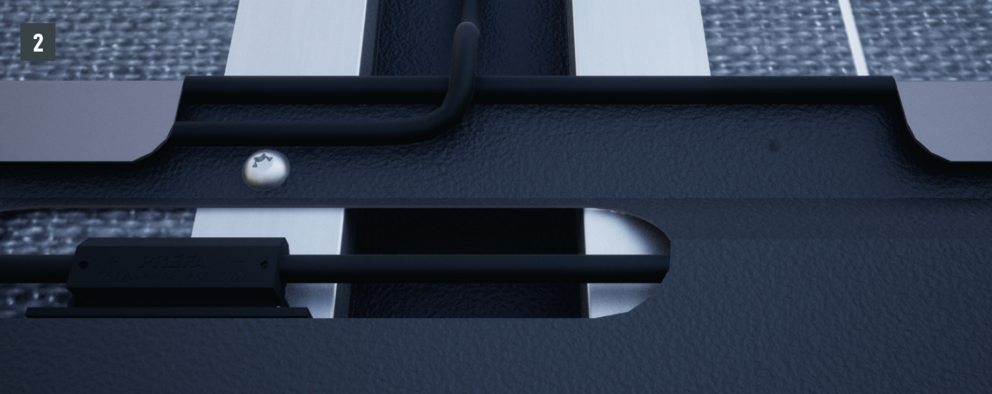

Solar takplatta som ligger ovanför kabelkanalen måste dessutom skruvas ihop med en skruv med linshuvud (se bild 2). Kabelkanalen måste därför tillverkas av en aluminiumkantdel för att skapa ytterligare en vertikal ledande förbindelse mellan solar takplatta.

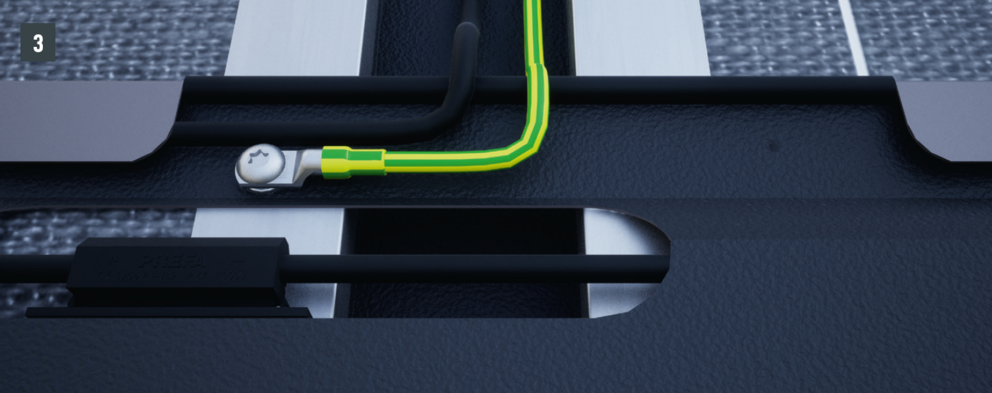

I sista raden skruvas potentialutjämningen fast i solar takplatta som ligger ovanför kabelkanalen (se bild 3), placeras med strängkablarna i kabelkanalen och leds in i takets inre.
