Färg |
blank |
|---|---|

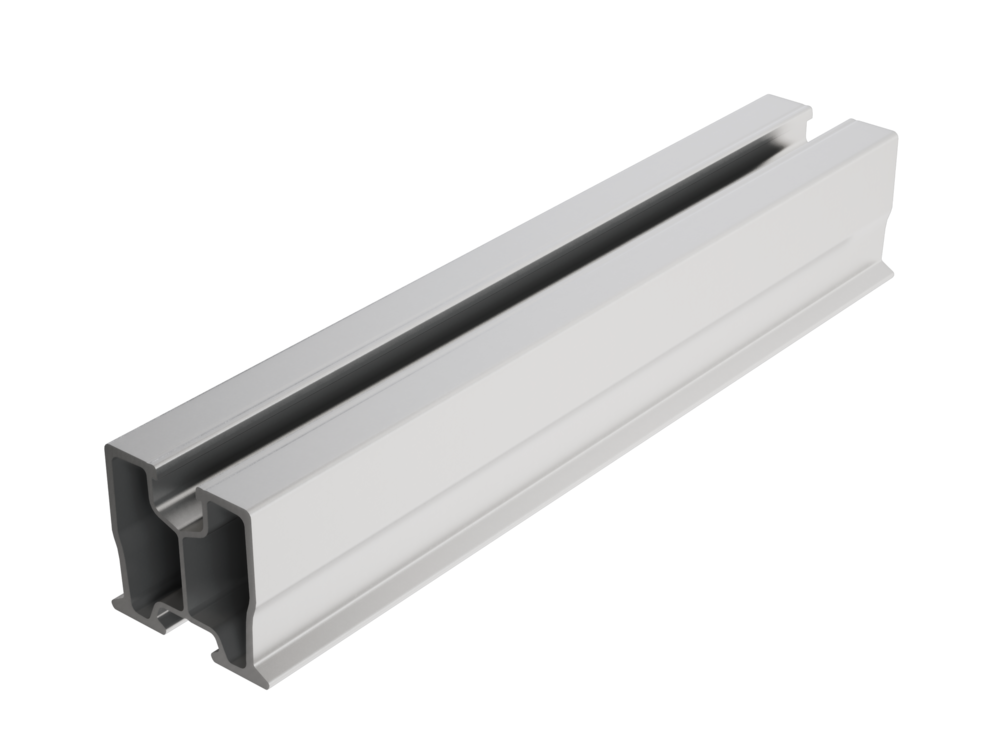

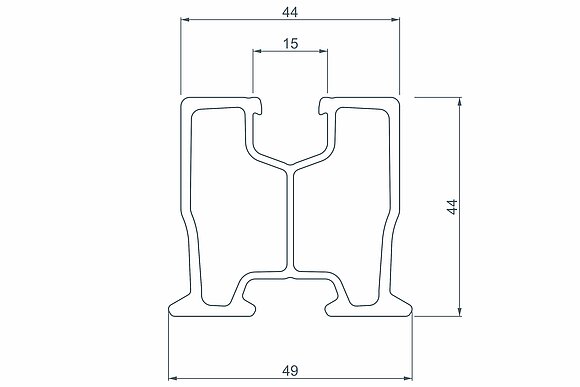

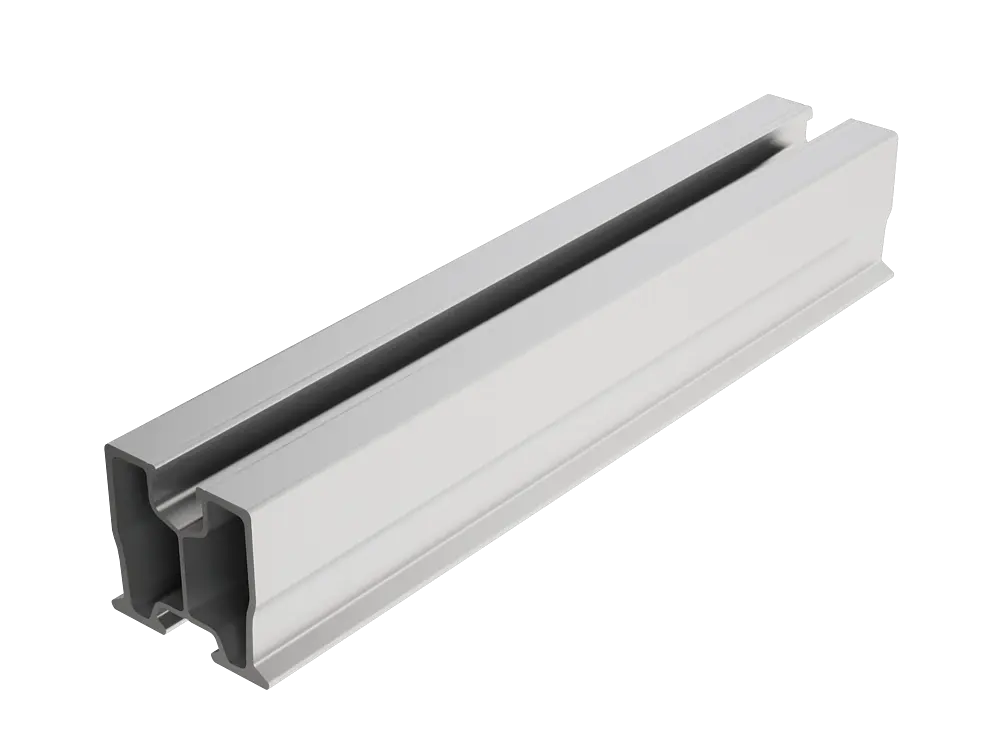

Material |
Aluminium (EN AW 6005A) |
Längd |
3.600 mm |

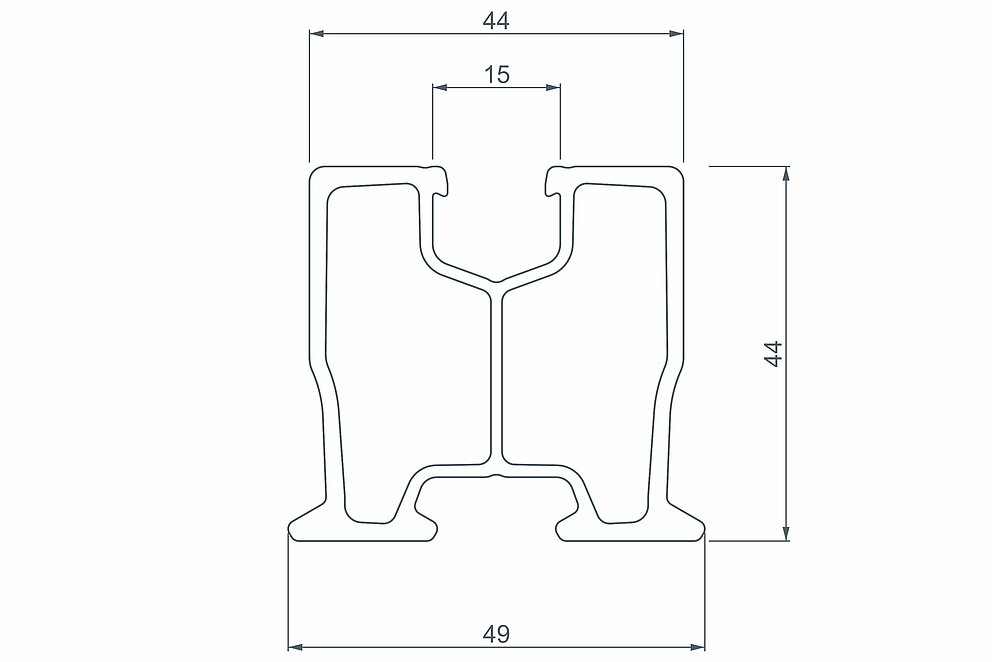

Dimension (bredd/höjd) |
49 mm / 44 mm |
Solcellsmoduler |
för inramade solcellsmoduler (ramhöjd: 28 – 47 mm) |
Modulorientering |
enligt. tillverkarens riktlinjer |
Färg |
blank eller svart anodiserad |
|---|---|
Beståndsdelar |

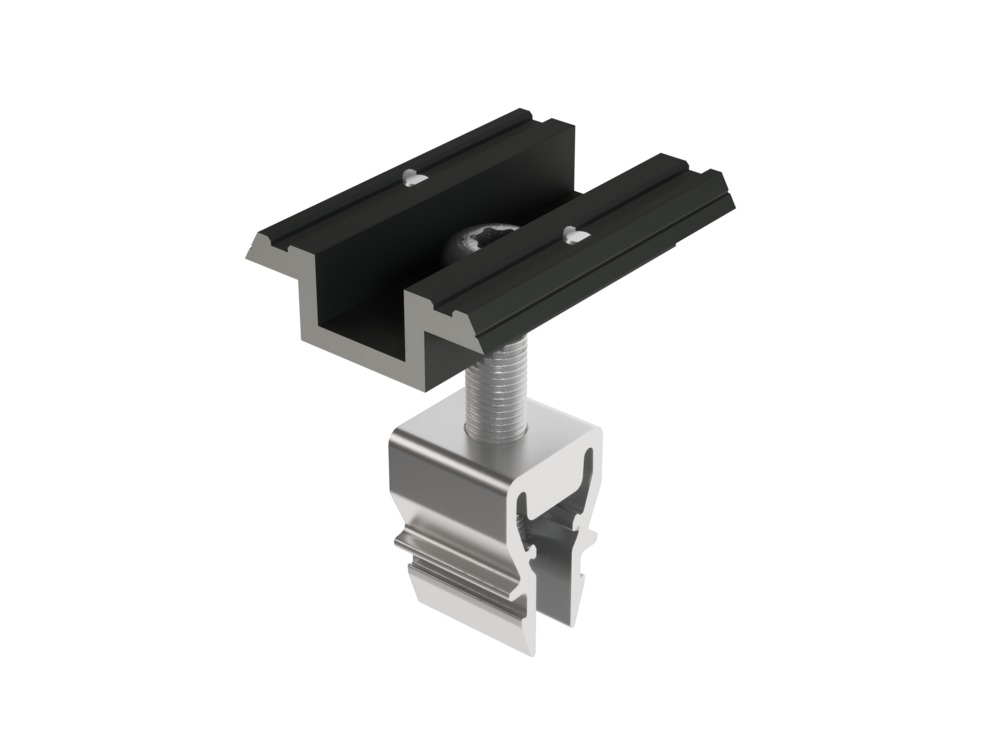

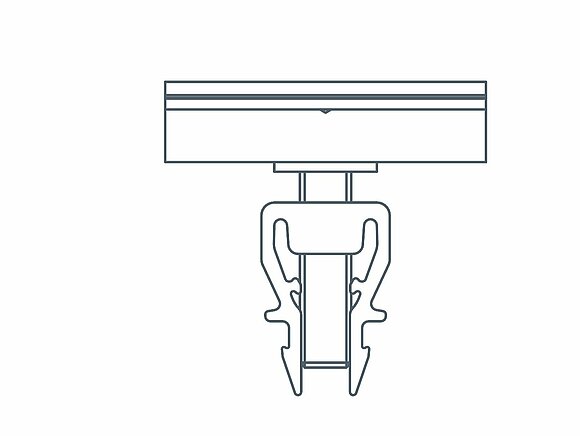

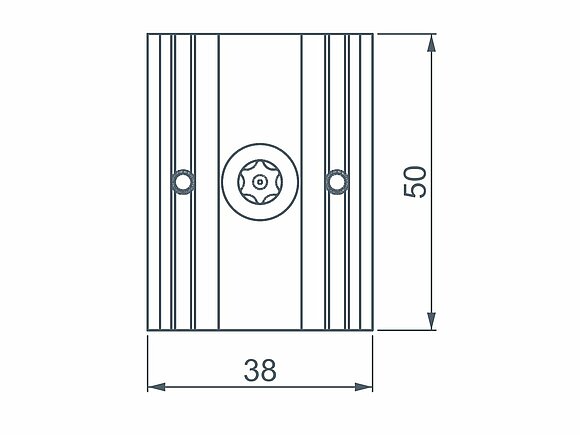

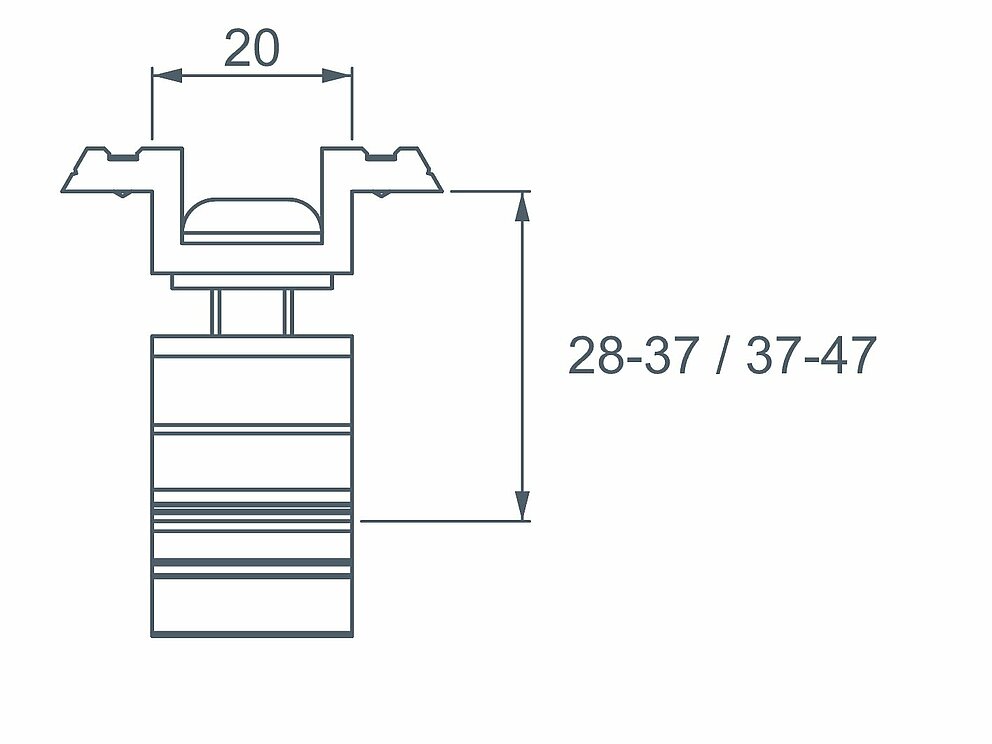

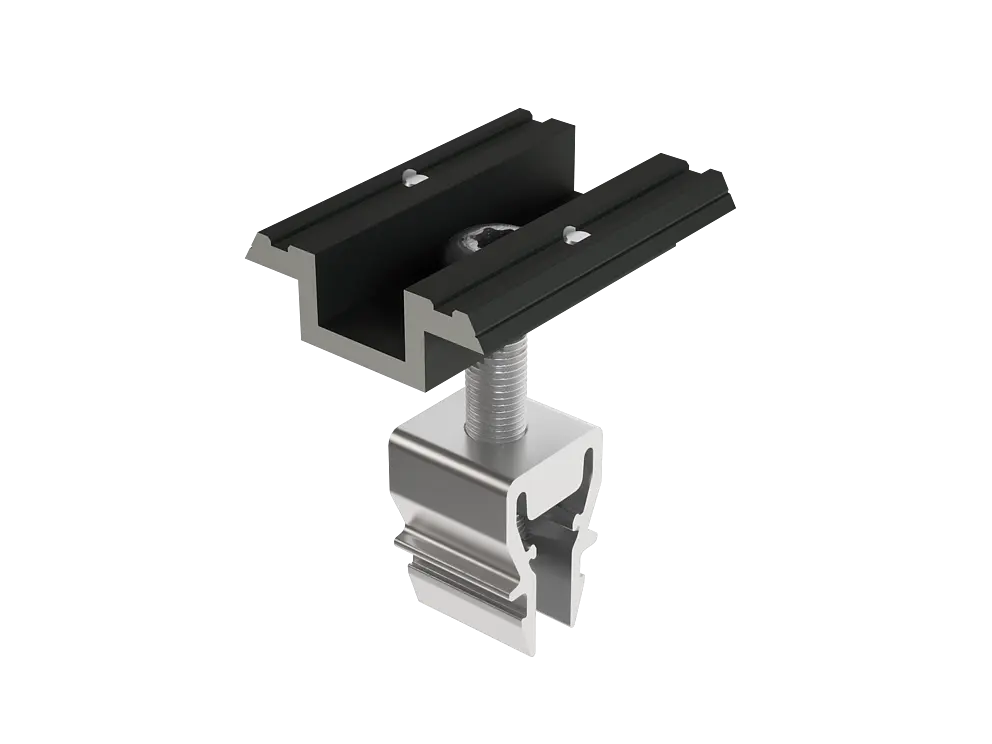

Mittklämma med stift 28–37 mm, aluminium Mittklämma med pinne 37–47 mm, aluminium |
Åtdragningsmoment |
15 Nm |
Färg |
blank eller svart anodiserad |
|---|---|

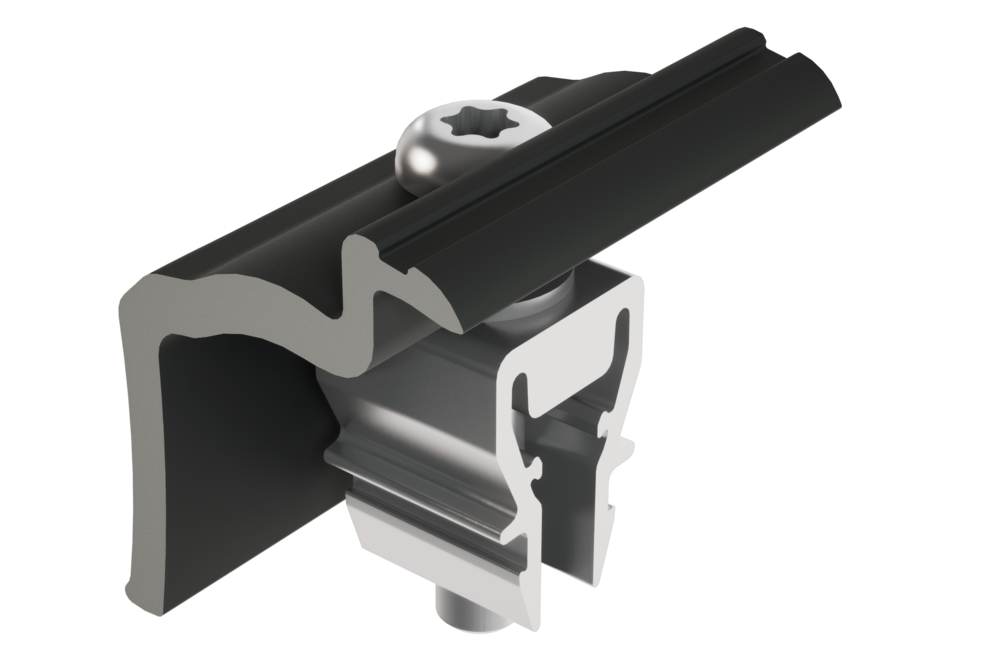

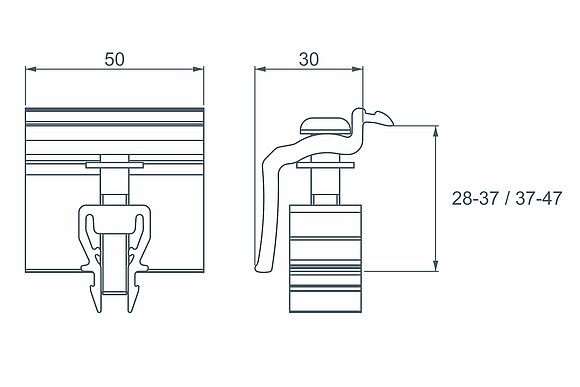

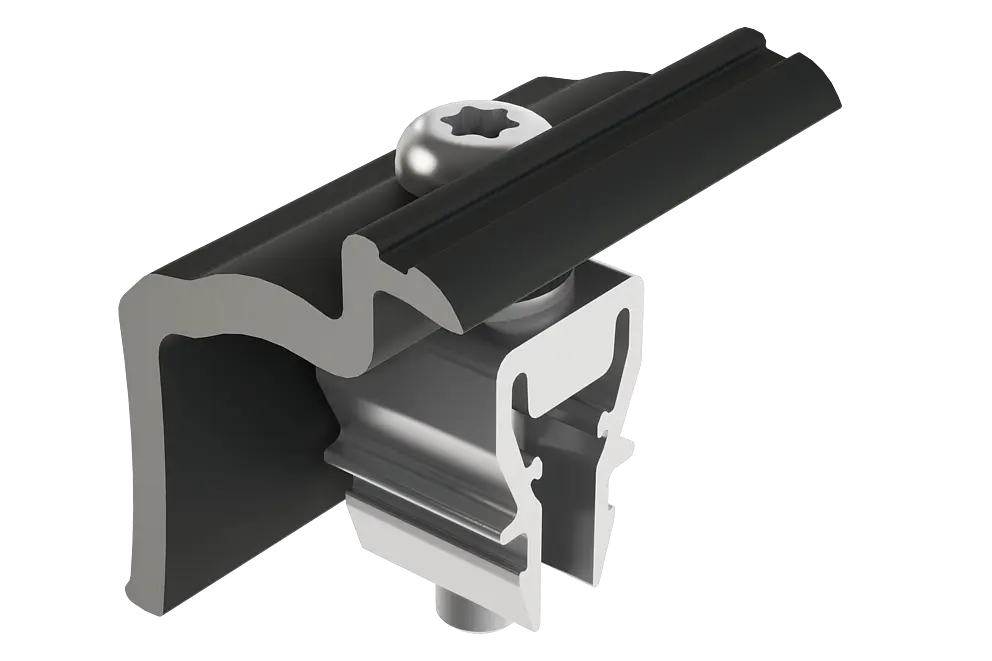

Beståndsdelar |

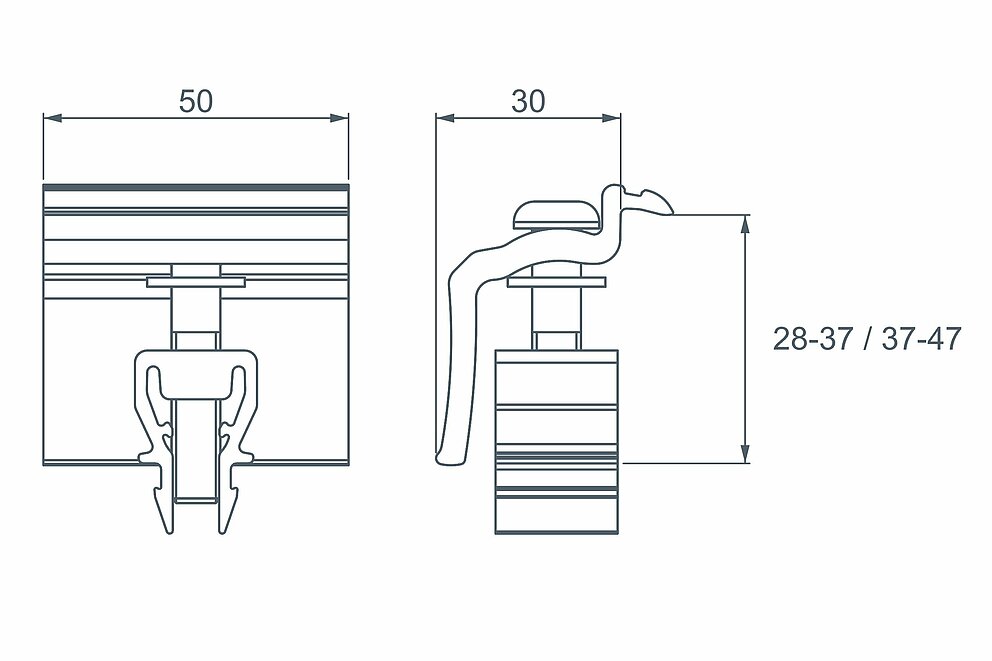

Ändklämma 28–37 mm, aluminium Ändklämma 37–47 mm, aluminium |
Åtdragningsmoment |
15 Nm |

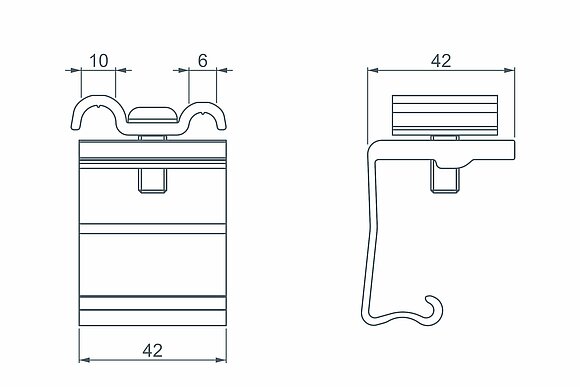

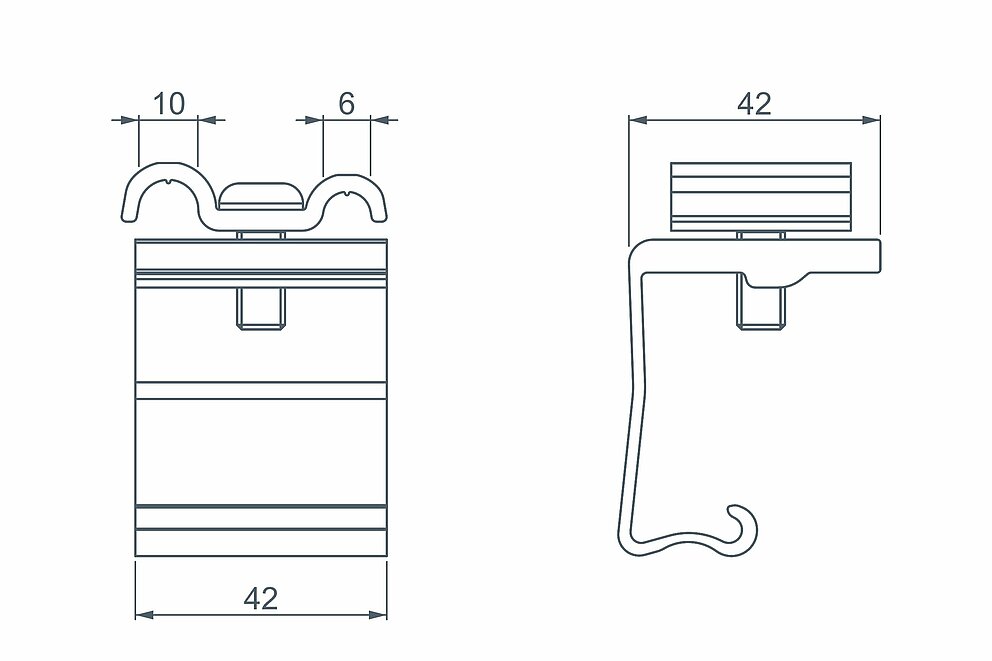

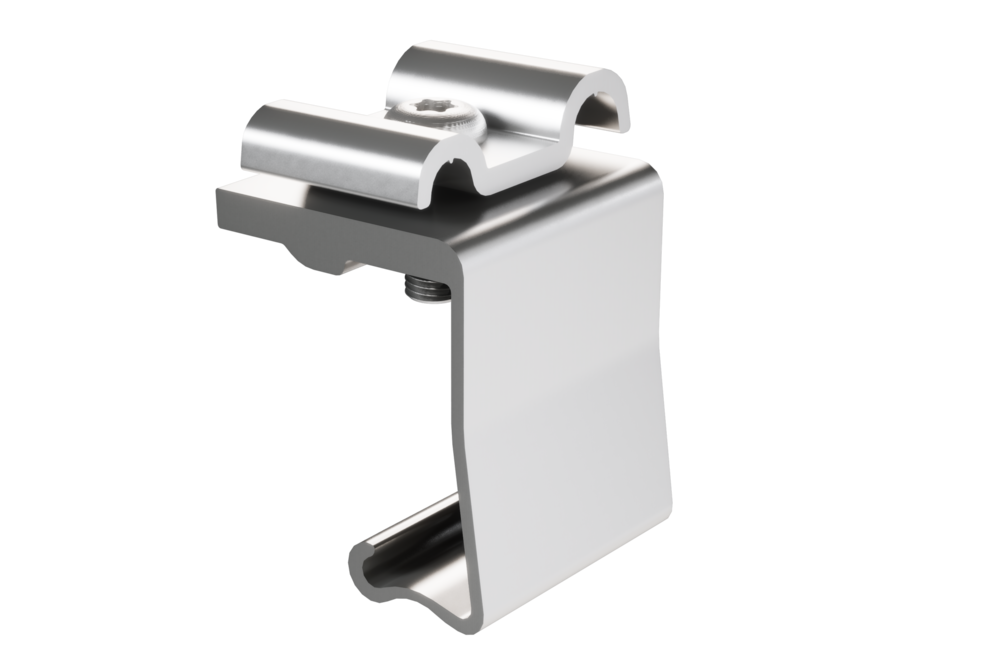

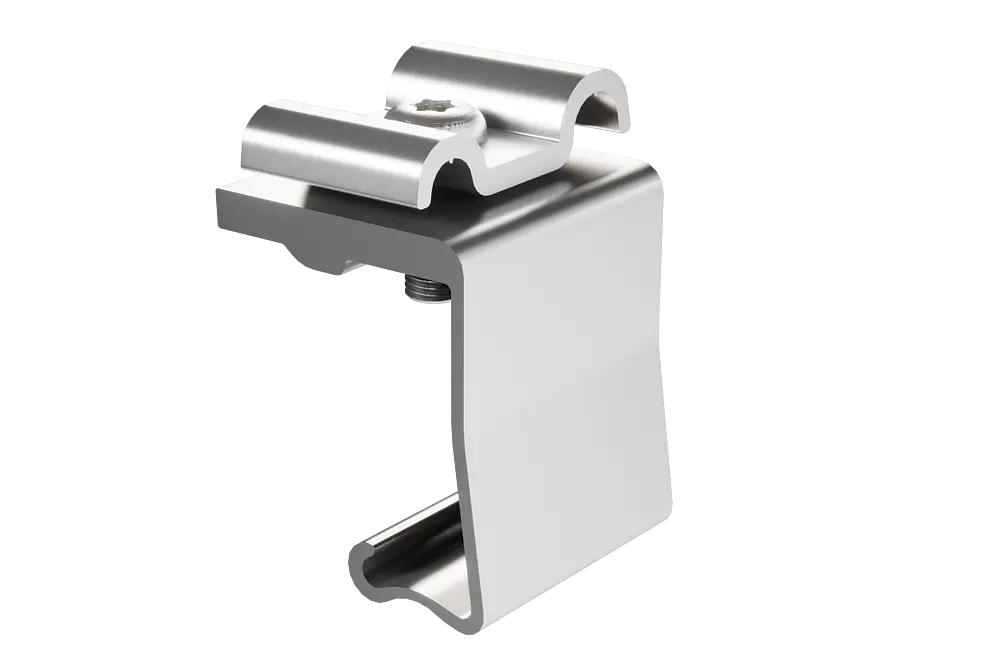

Beståndsdelar |
Jordningsklämma Ø 8 och Ø 10 mm |
|---|---|
Åtdragningsmoment |
15 Nm |

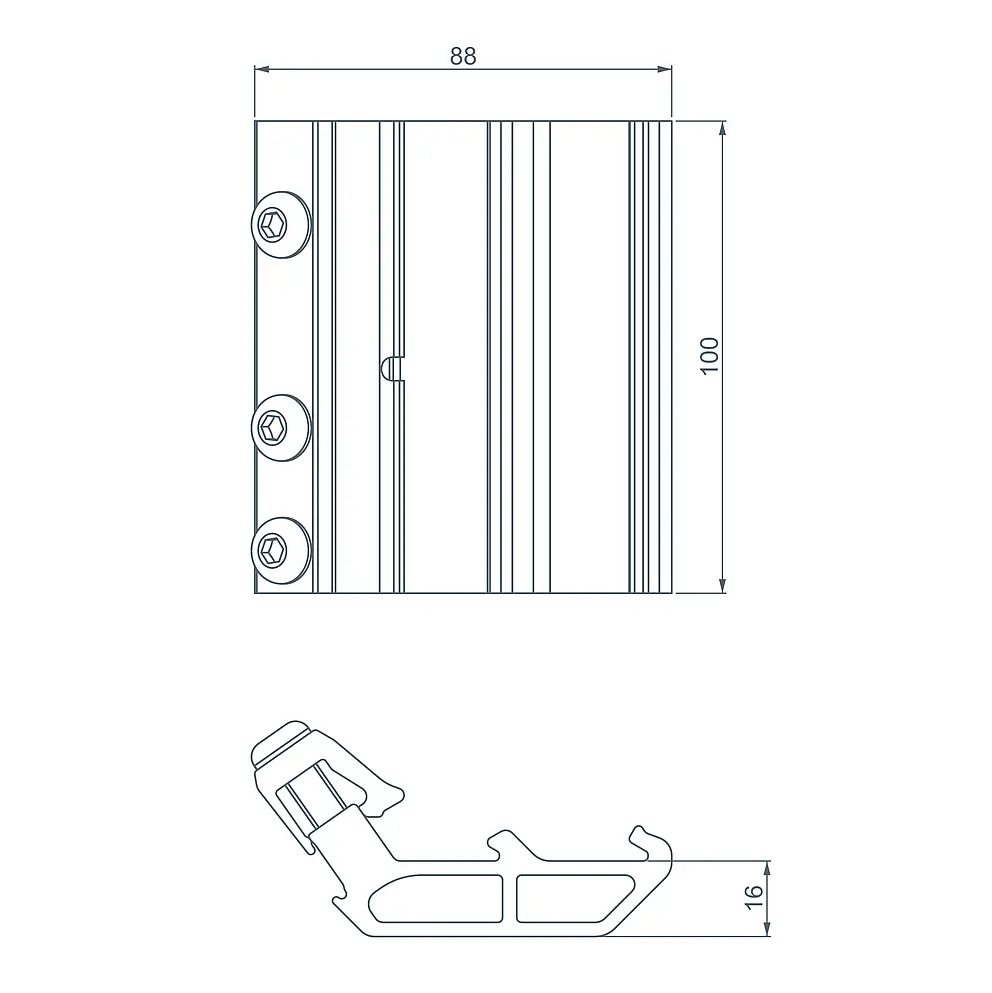

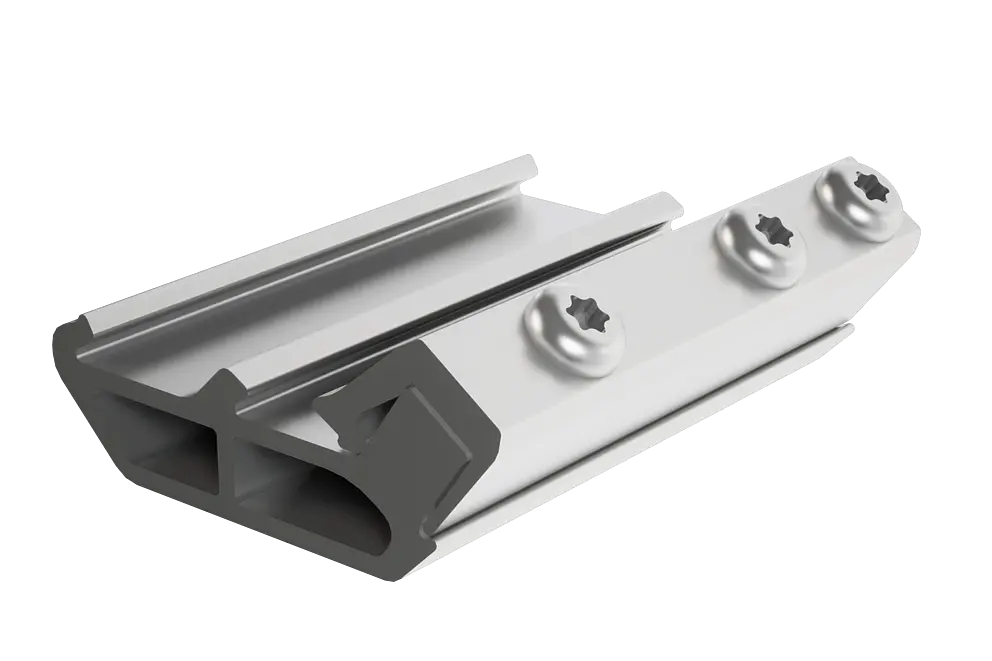

Material |
Aluminium (EN AW 6005A) |
|---|---|

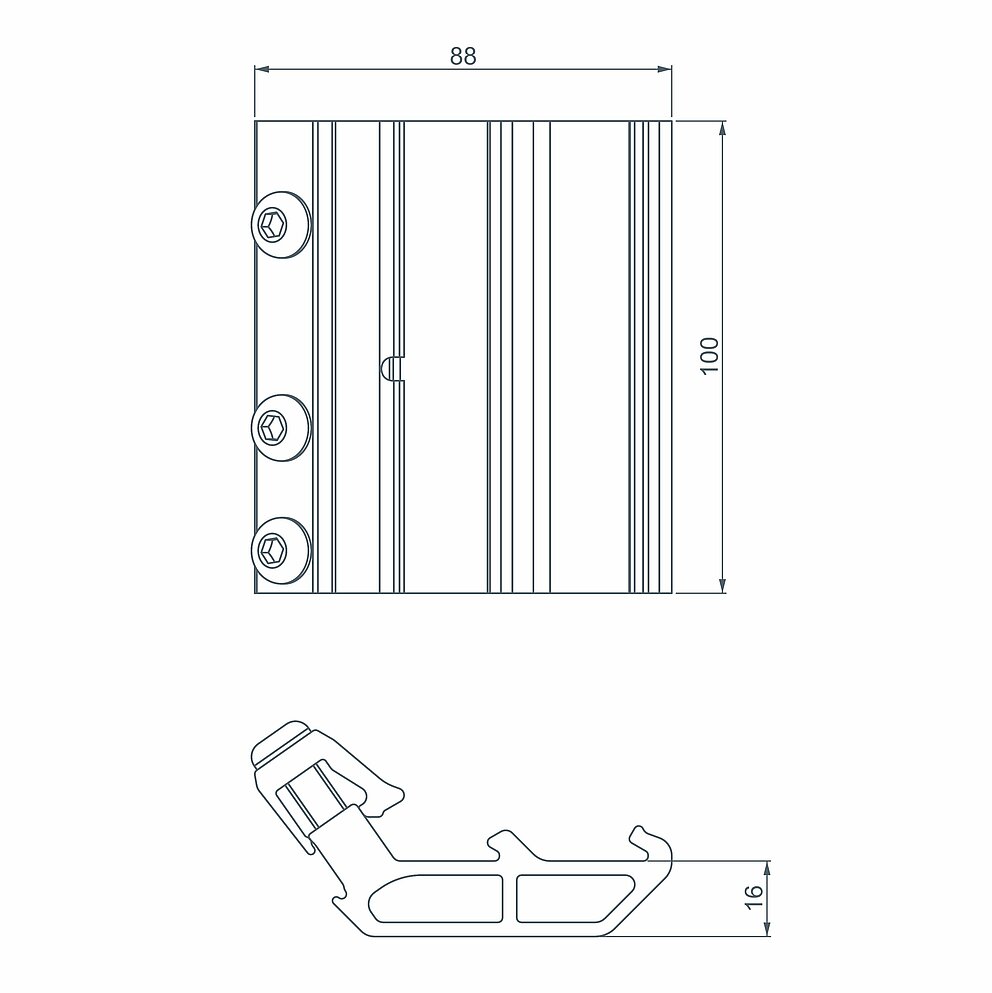

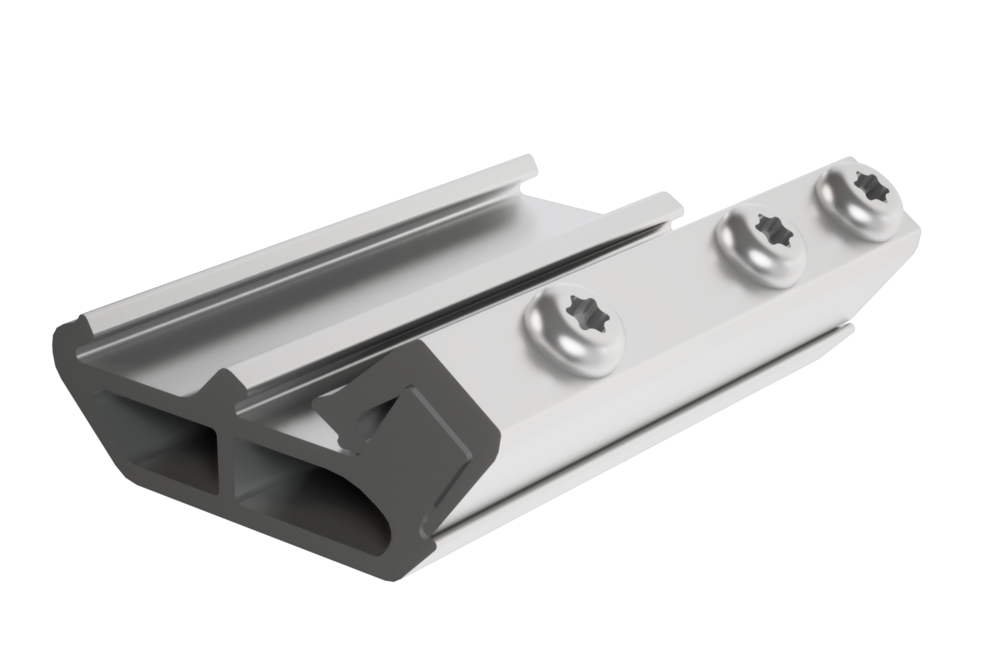

Längd |
100 mm |

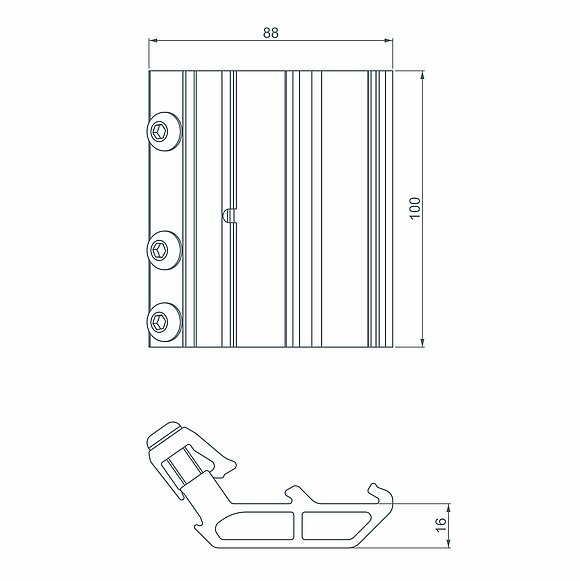

Beståndsdelar |
Grundmodul (EN AW 6060T66) |
Åtdragningsmoment |
20 Nm |

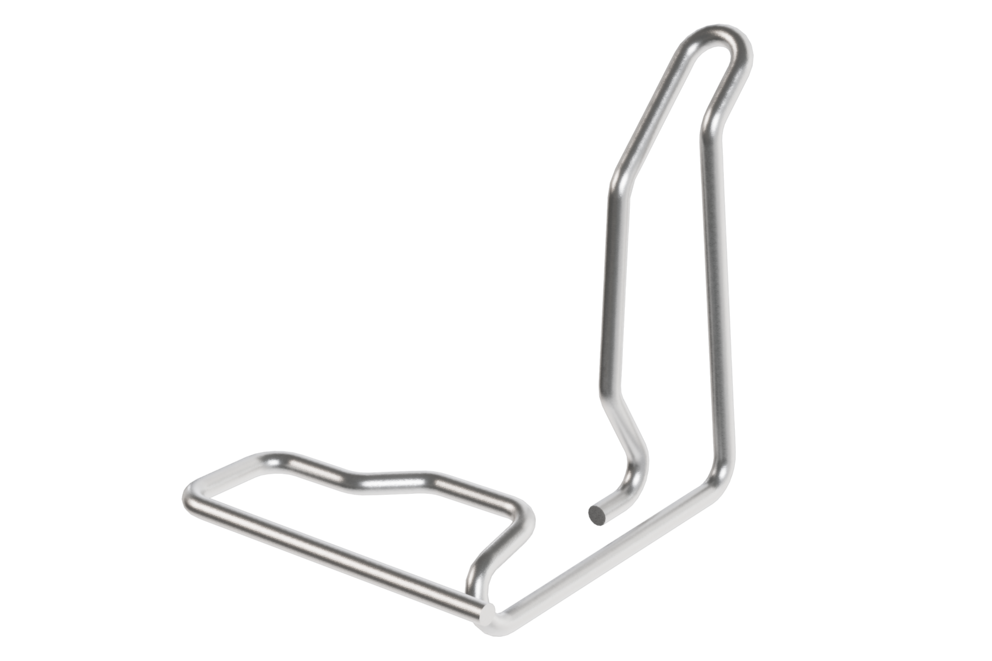

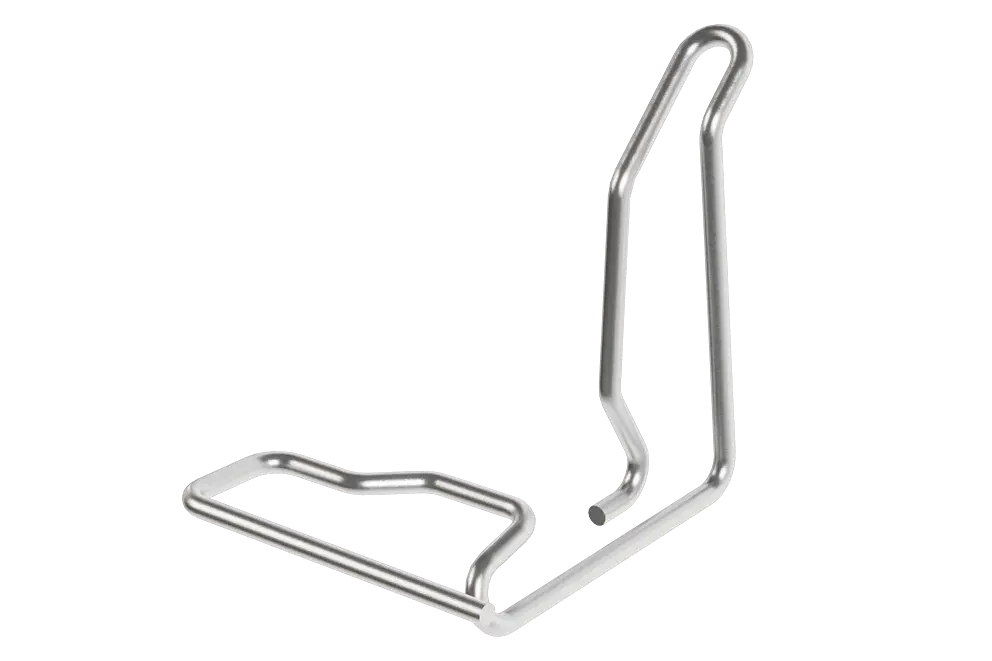

Material |
rostfri fjäderståltråd Ø 1,8 mm |
|---|

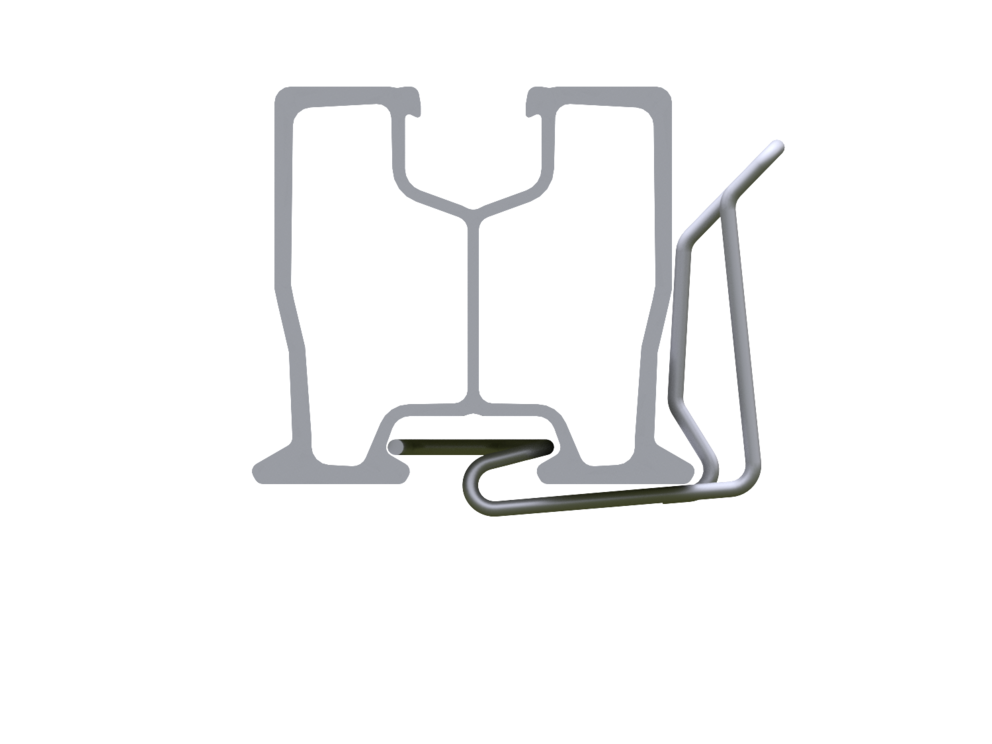

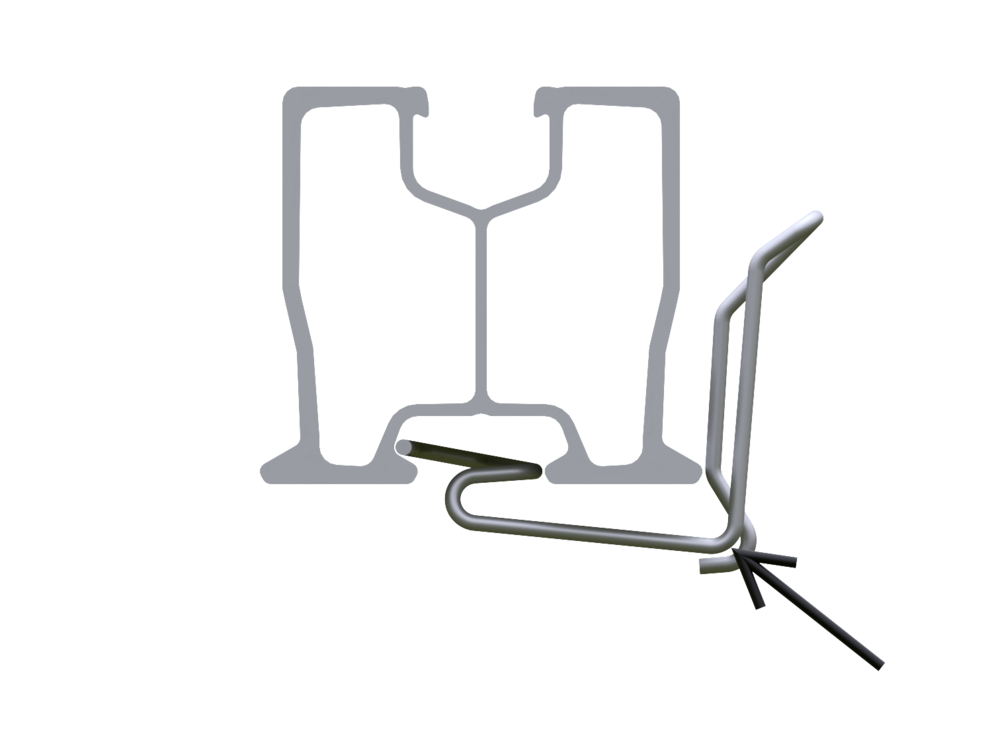

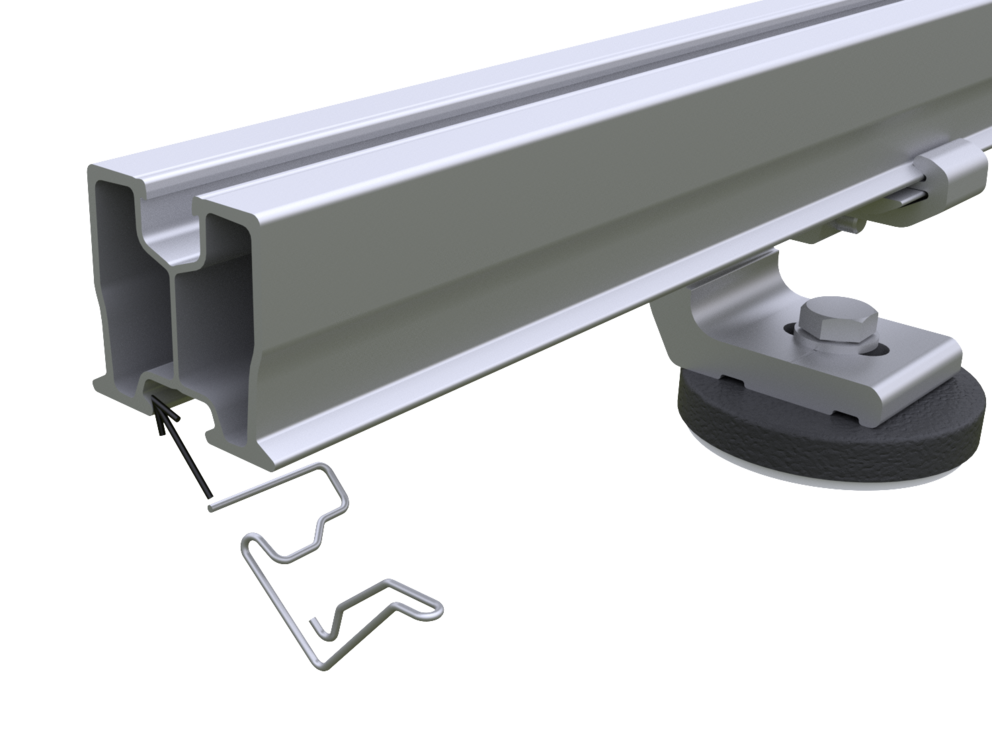

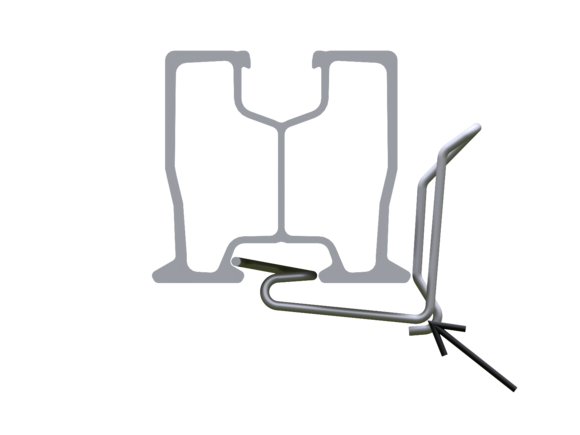

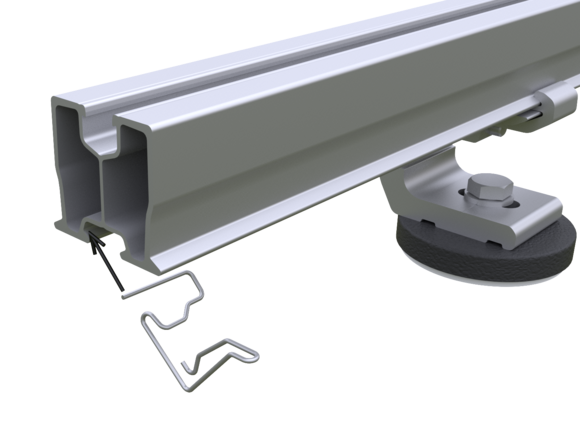

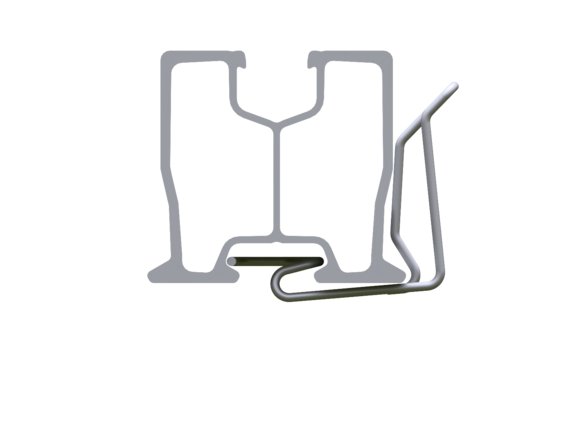

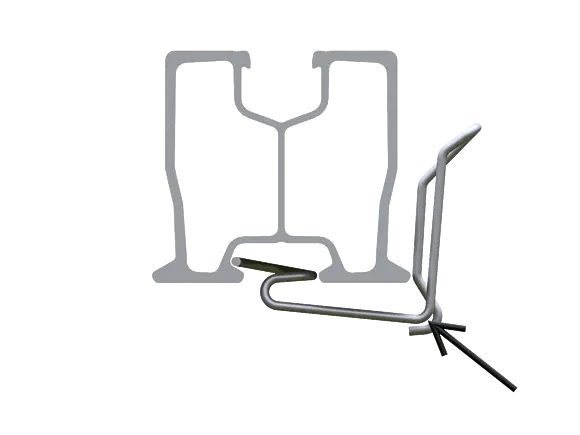

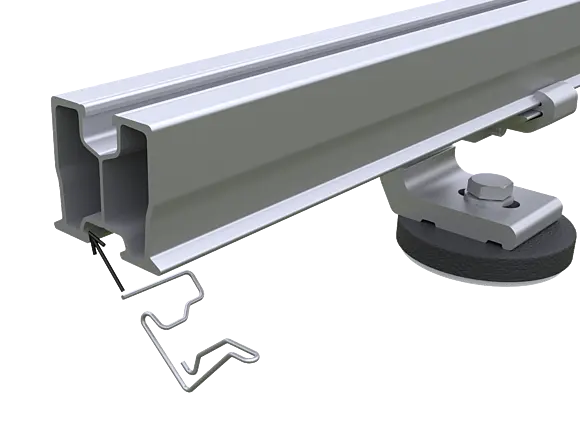

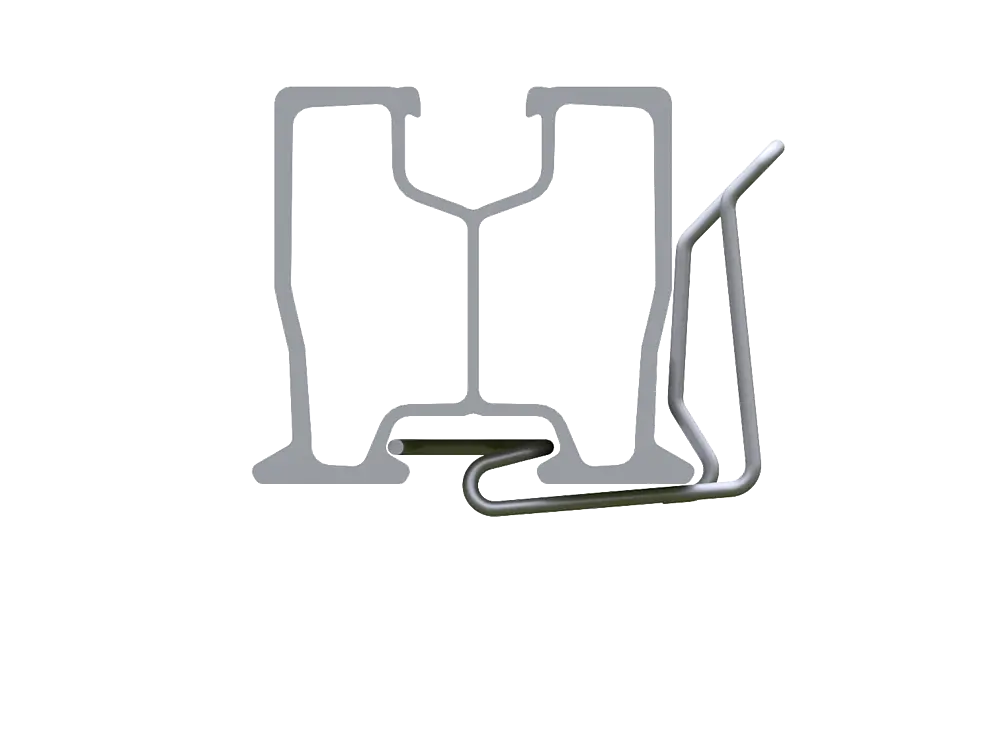

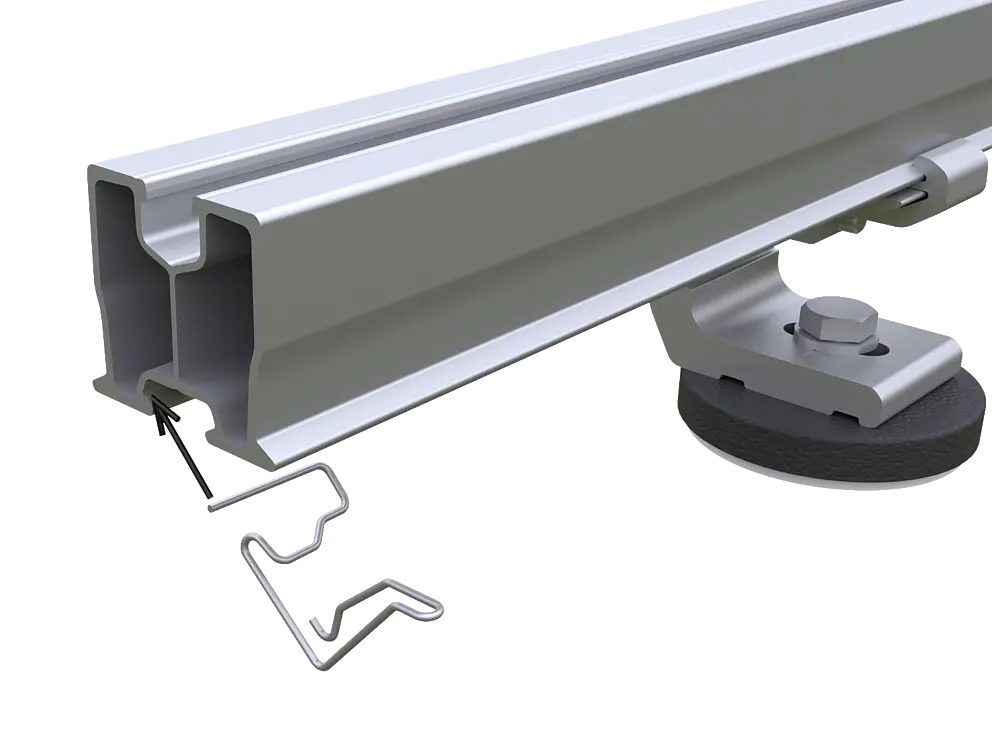

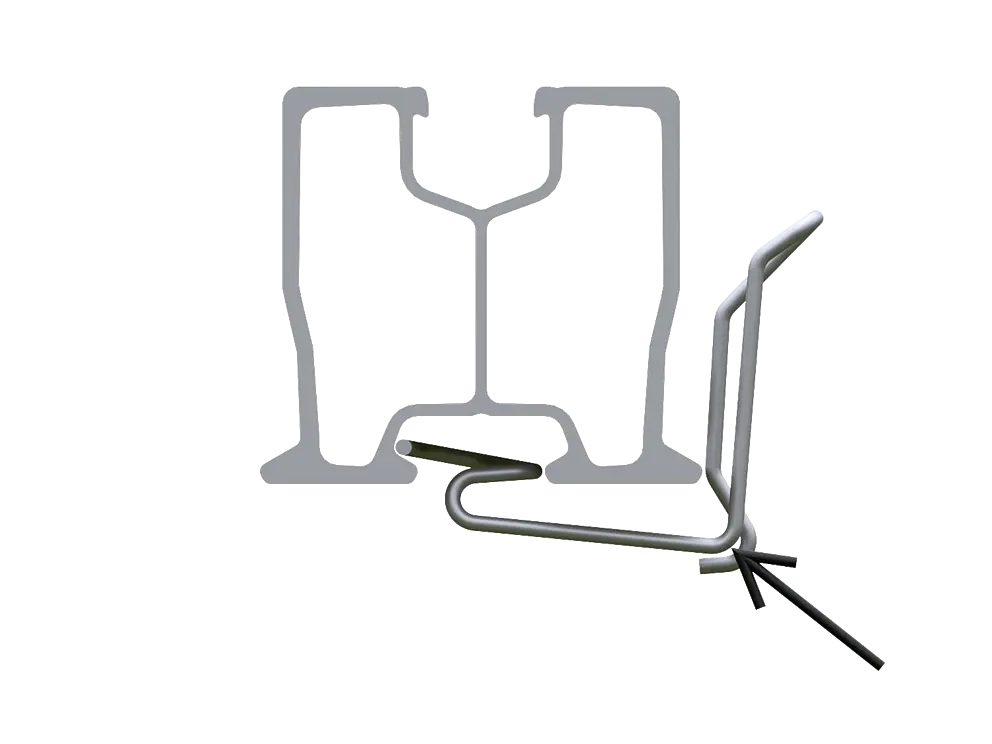

Kabelclipset förs snett underifrån mot skenans spår och trycks snett uppåt in i skenan tills det snäpper fast.
Material |
Aluminium (EN AW 6060T66) |
|---|

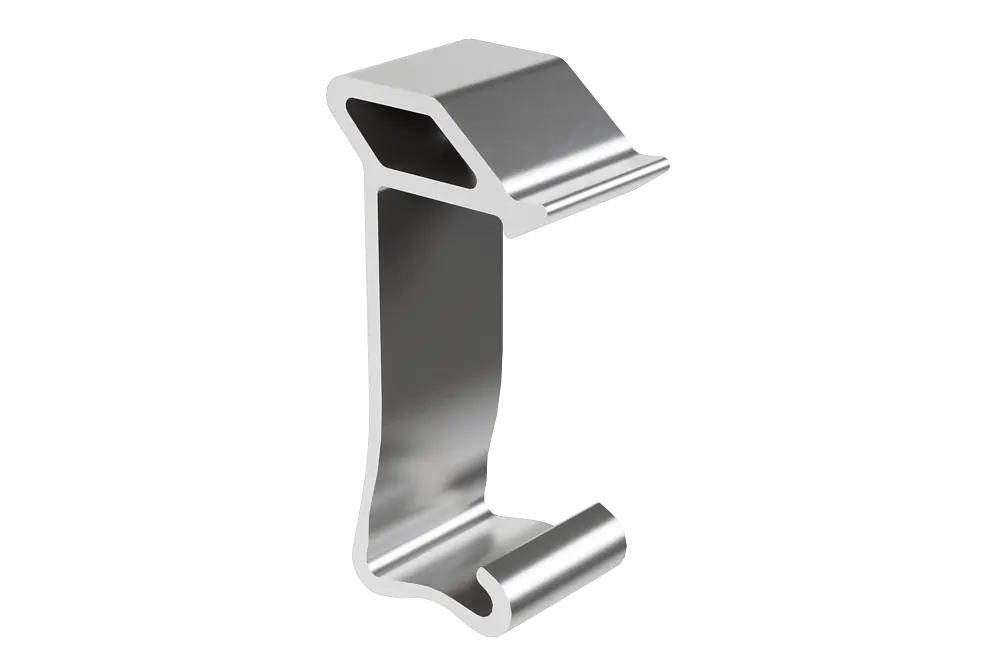

För att förhindra att solcellsmoduler faller ned monteras fallsäkringar för solpaneler i PREVARIO monteringssystem för solpaneler. I den nedersta modulraden på en generatoryta ansluts två fallsäkringar per solpanelsmodul fast på den övre modulskenan. Detta innebär att modulen som faller hänger kvar på ramens överkant med hjälp av säkringen. En säkring som aktiverats utgör inte en permanent montering. Berörda moduler ska omedelbart monteras om.
