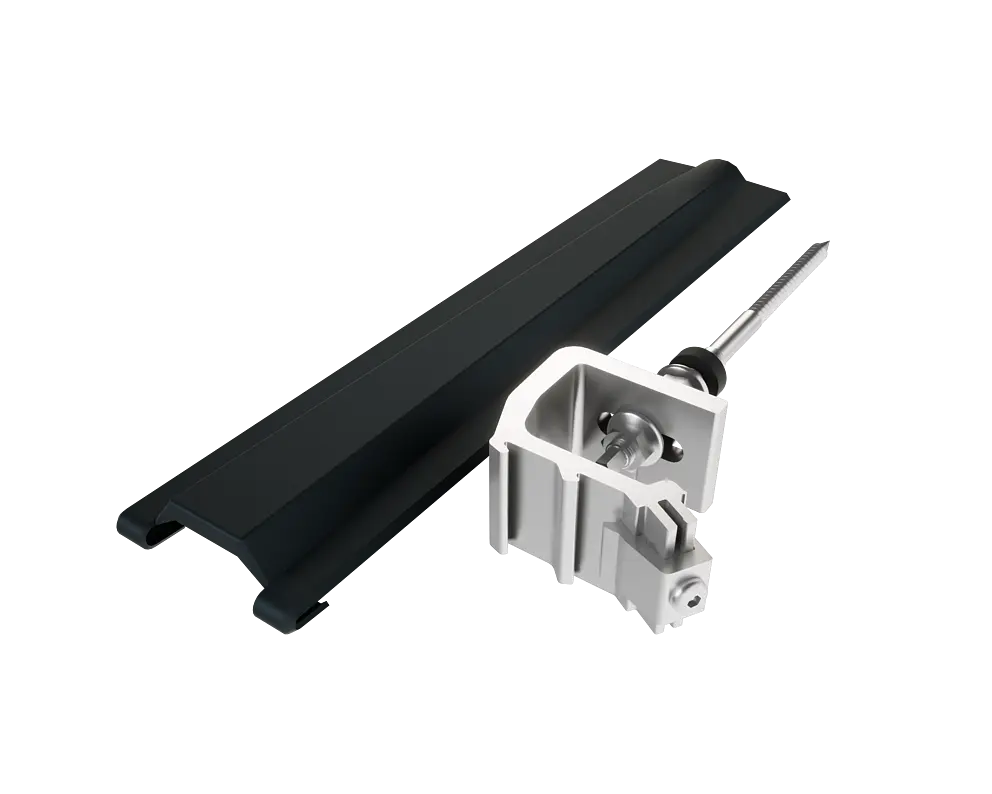

PREVARIO Sunny Special

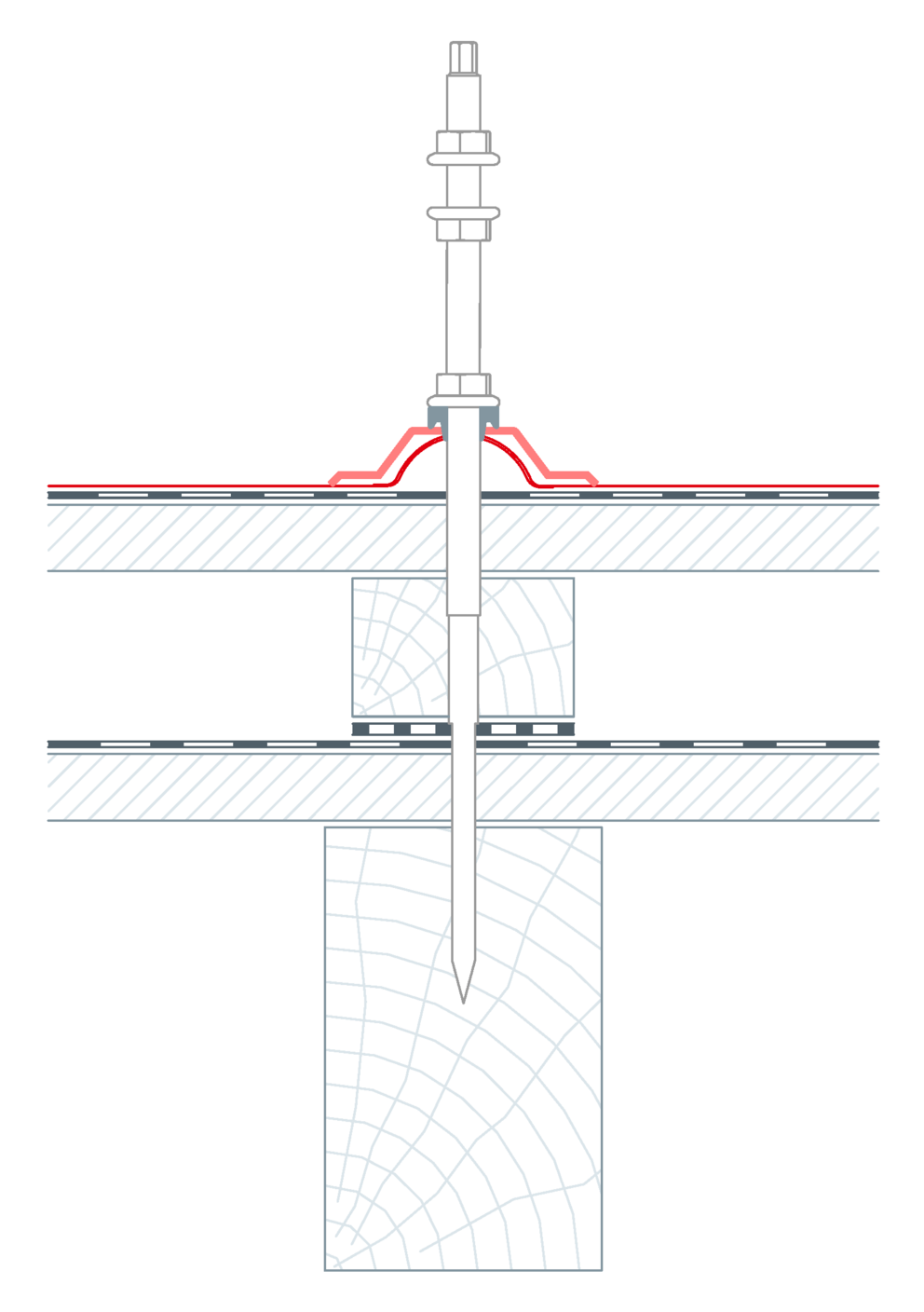

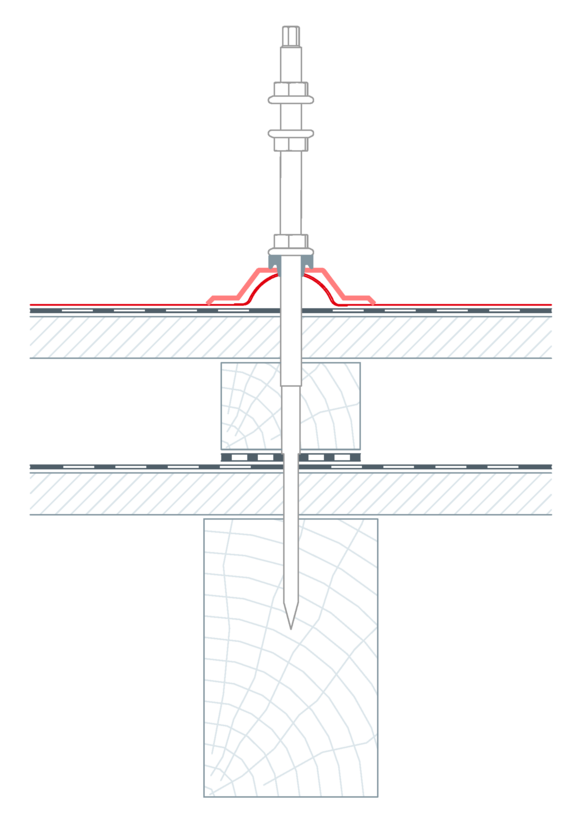

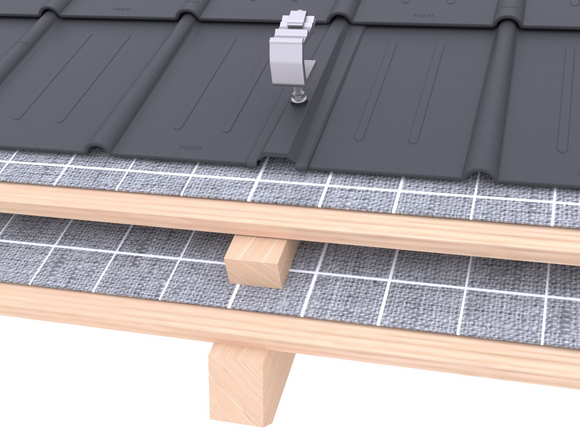

Vid överlappning eller en mittrilla i takplattorna direkt över takstolarna (i monteringsområdet för stockskruven) kan Sunny Spezial användas istället för att montera en underlagsskiva.

Tillbehör som krävs: Speciallimsats

Notera

PREVARIO Sunny Spezial får endast användas i kombination med solpanelhållare Sunny. En kombination med PREVARIO 3.S är inte möjlig på grund av de olika konstruktionshöjderna.

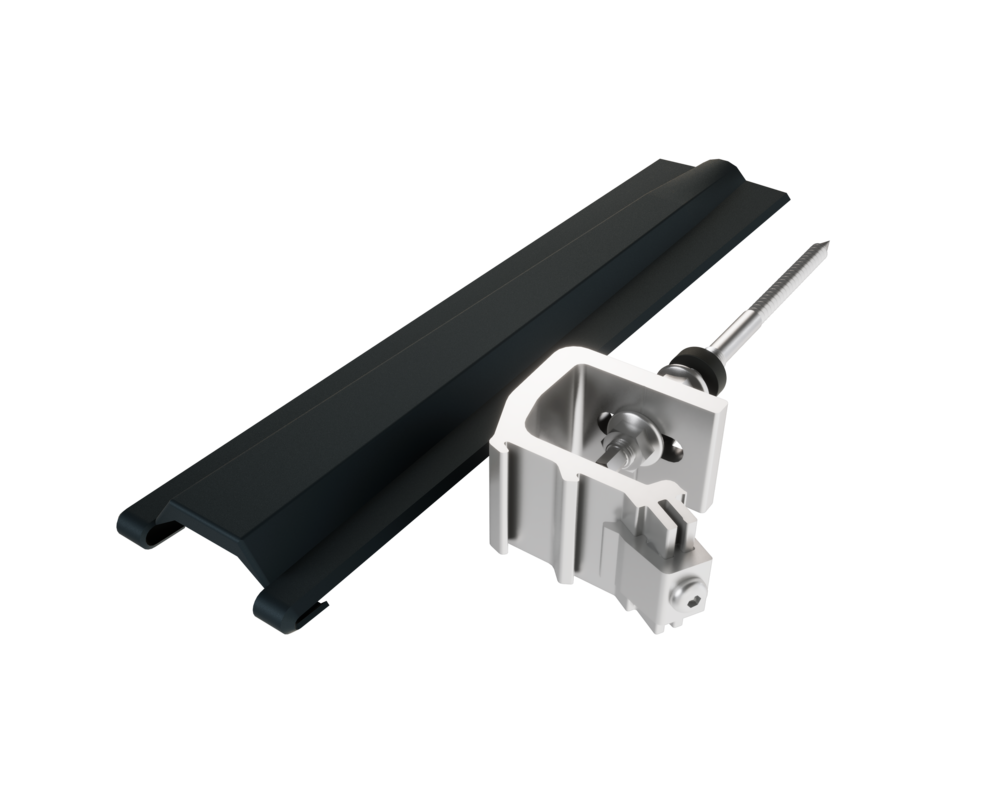

Der PREFA Solarhalter PREVARIO Sunny Spezial, zur sicheren Montage von Photovoltaikanlagen auf PREFA Dächern.

Användningsområde för PREVARIO Sunny Special

Justeringsområde	22 mm
Fästdon	PREVARIO Sunny 250 – takkonstruktion med ett skal Sexkantstockskruv M12 × 250 mm, rostfritt stål (trägänga: 100 mm; friläggning: 40 mm; metrisk gänga: 195 mm) PREVARIO Sunny 350 – takkonstruktion med dubbla skal Sexkantstockskruv M12 × 350 mm, rostfritt stål (trägänga: 100 mm; friläggning: 40 mm; metrisk gänga: 195 mm)
Färg	pulverlackerad i antracit (kalott och Sunny)
Beståndsdelar	3 flänsmuttrar M12, rostfritt stål (SW 18) EPDM-tätning för kalott Kalott (EN AW 1050A) EPDM tätningsbricka (60 Shore) Sunny (EN AW 1050A) Skenhållare (EN AW 6005A) Infästningsskruv M8 (T40)
Tillbehör som krävs	Speciallimsats

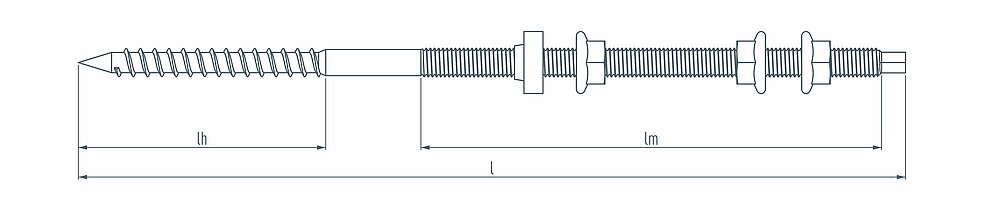

Mått	l	lh	lm	SW
M12 x 250	250	100	100	NV 9
M12 x 350	350	100	195	NV 9

Stockskruv

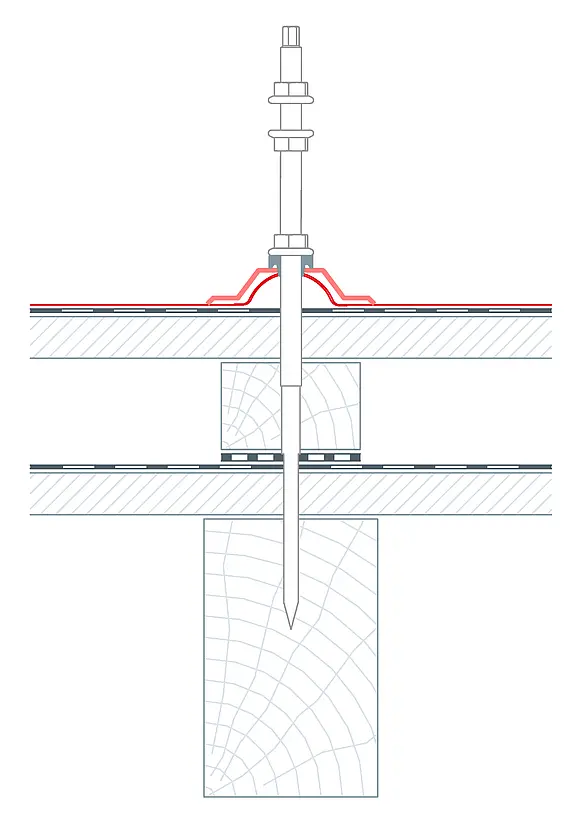

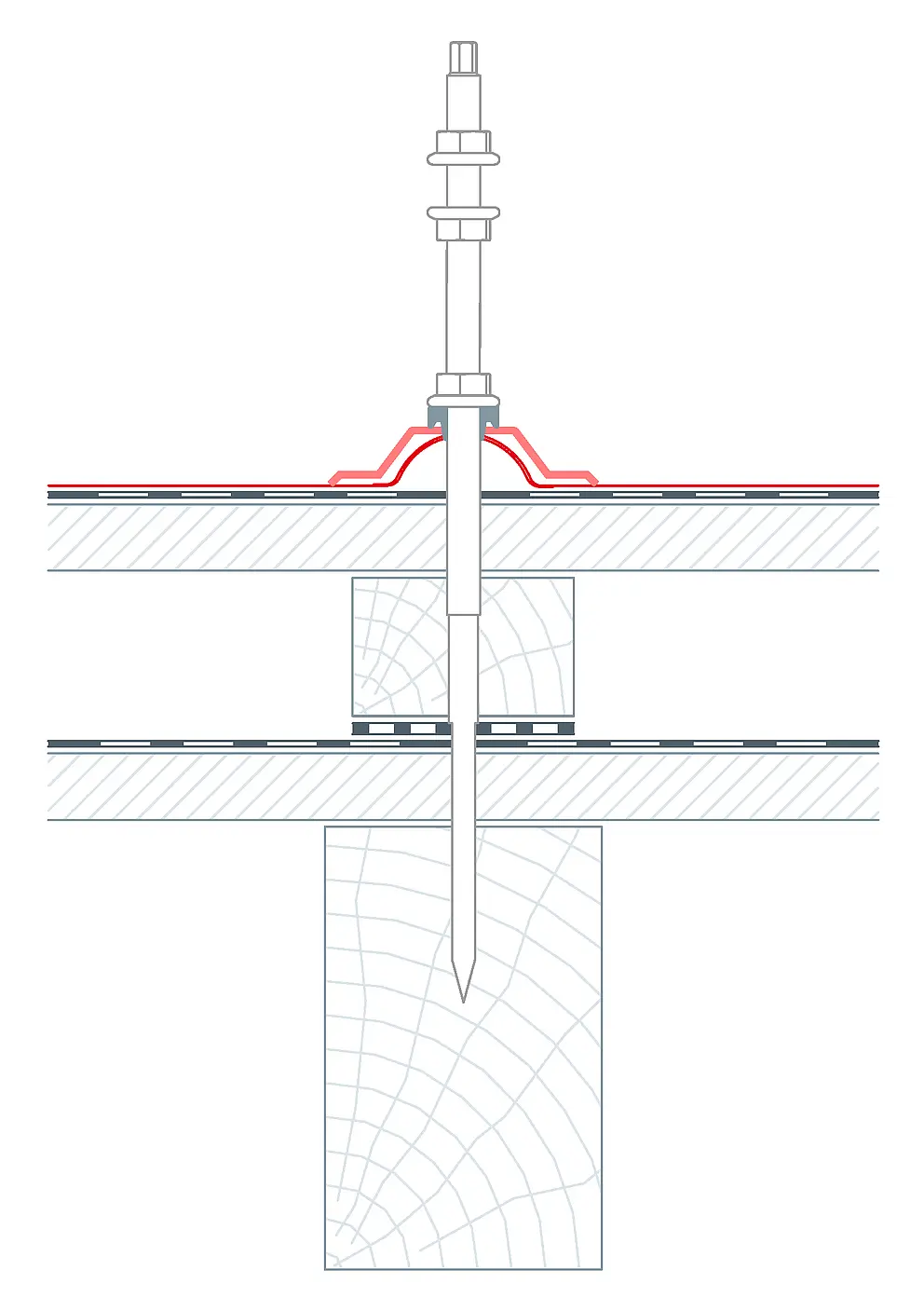

Krav på den bärande underkonstruktionen:

Träkvalitet C24
Minsta inskruvningsdjup i den bärande konstruktionen om 80 mm
takstolshöjd ≥ 100 mm
Takstolsbredd ≥ 80 mm
Minsta kantavstånd hos skruvaxeln från regelkanten (normal i förhållande till fiberriktningen) om 40 mm
Avstånd från överkant på bärande trämaterial underkant korsanslutning ≤ 130mm

Ströläkten får användas som bärande konstruktion om ovan nämnda punkter följs och krafterna från solpanelhållaren kan överföras på takstolarna via ströläkten. Utforma takkonstruktion baserat på rådande laster i enlighet med gällande standarder.

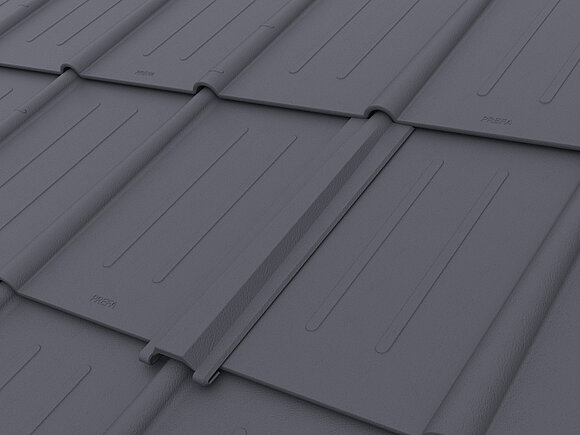

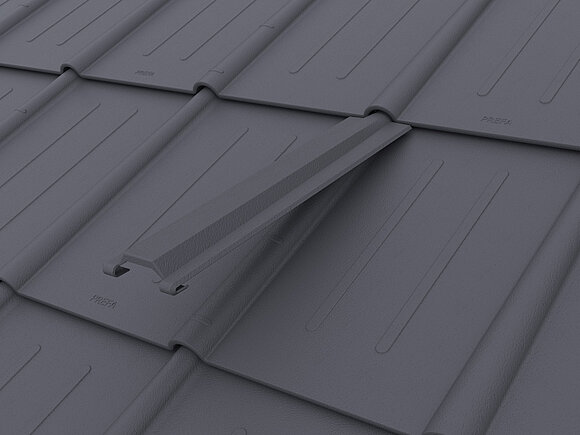

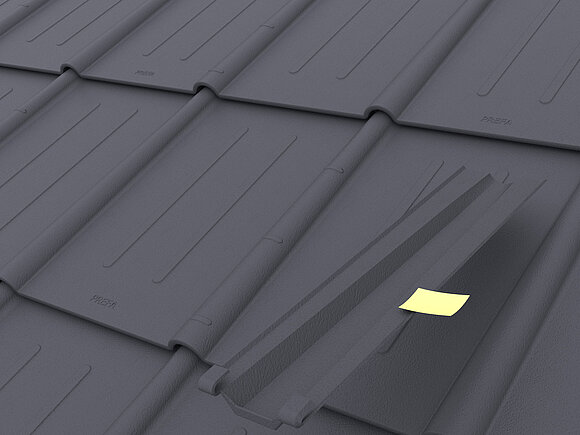

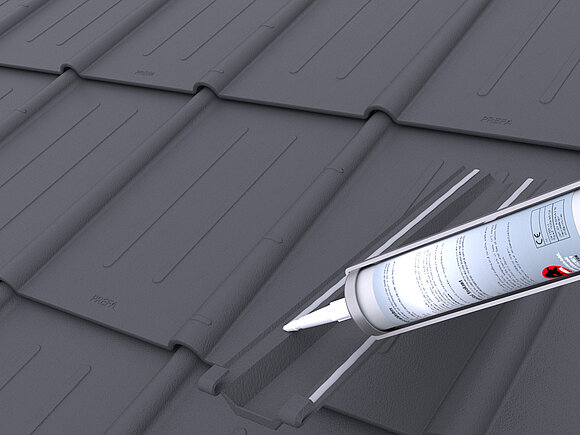

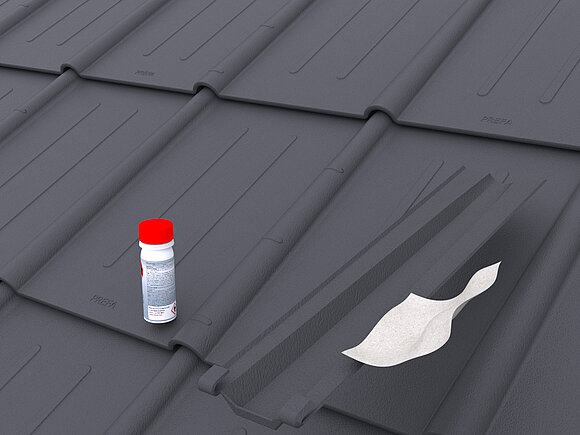

Slipa och rengör limytan på Sunny Spezial och på takplattan. Applicera speciallim på den slipade och rengjorda Sunny Spezial. Skjut in Sunny Spezial i området för överlappningen eller mittrillan i den övre falsen på takplattan och vik ner. Skjut Sunny Spezial så långt som möjligt upp in i falsen.

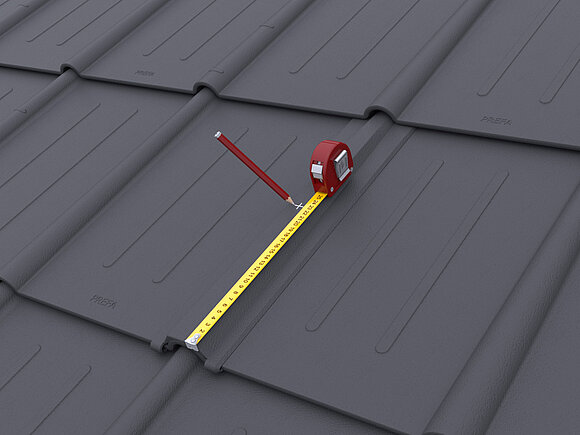

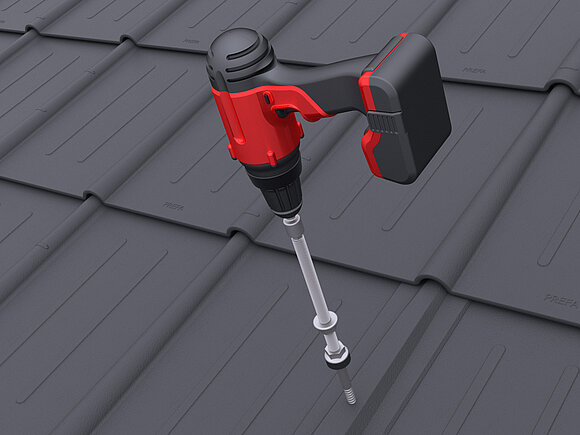

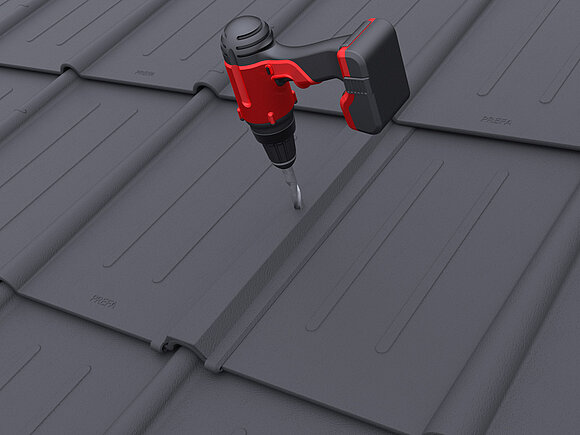

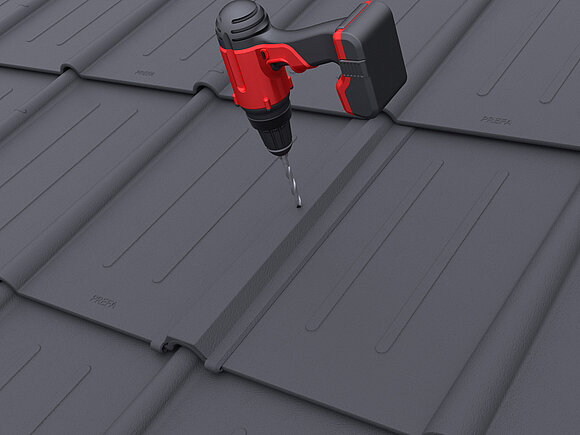

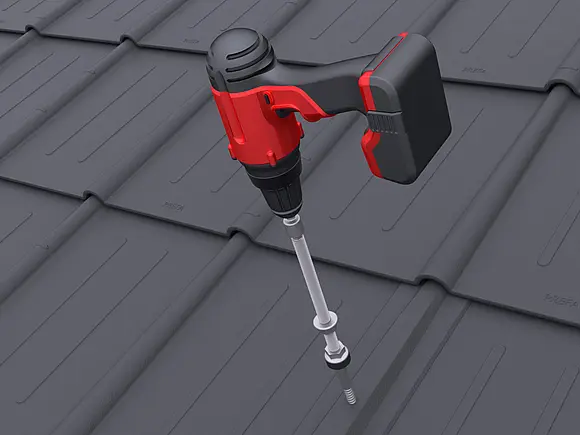

Markera positionen för stockskruven. Förborra träkonstruktionen med ⌀ 8 mm. Borra upp Sunny Spezial och takplattor med ⌀ 13 mm. Skruva i stockskruv med borrmaskin (hylsnyckel : SW 9). Inträningsdjup i den bärande underkonstruktionen (takstolar): minst 80 mm.

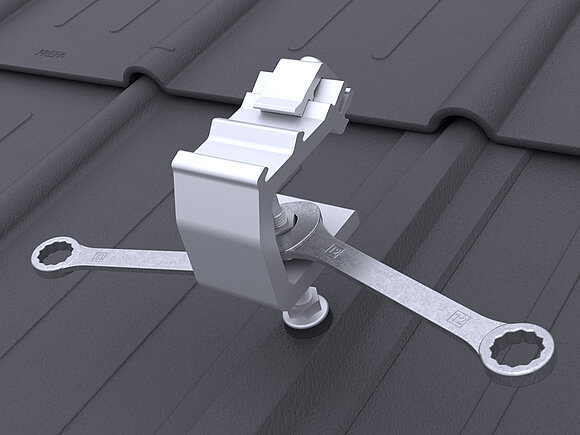

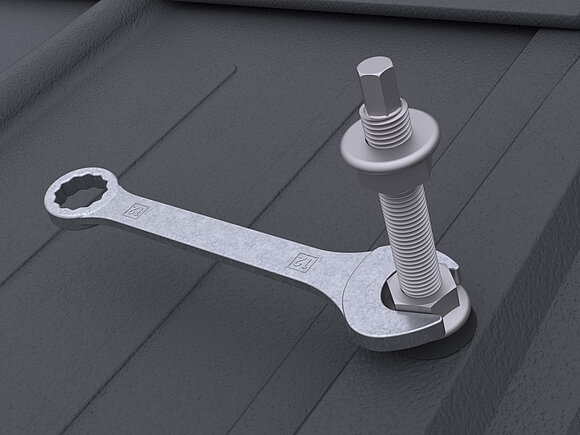

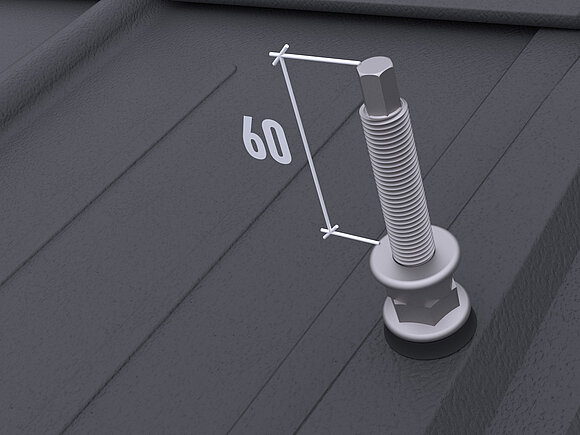

Dra åt muttern tills EPDM-tätningen välvs utåt (blocknyckel: SW 18). Montera den andra muttern och skruva den hela vägen ned. Mät upp 60 mm uppåt från den andra mutterns överkant (anliggning för skenhållare) på stockskruven och kapa där. Sätt på skenhållaren och dra åt med två blocknycklar på motsvarande höjd (i nivå med de övriga solpanelhållarna) (blocknyckel: SW 18).

PREVARIO Sunny Special

Tekniska data PREVARIO Sunny Special

Statiska principer

Montering
