PREVARIO Sunny lämpar sig för PREFALZ-täckningar med dubbel stående fals och alla PREFA-täckningar i små format.
Skjutområdet hos Sunny är anpassat efter PREFALZ glidklammer. Utsträckningsområdet hos PREFALZ-plåten upp till 12 m plåtlängd påverkas inte genom infästning av solpanelhållare Sunny.
Obs
Kontakta PREFA Produktteknik vid användning av glidklammer för lång stående vinkelfals (upp till 15 m plåtlängd)
Vid en temperaturskillnad om 80 °C får avståndet mellan solpanelhållare Sunny och klammerfästets mitt vara maximalt 7,5 m.

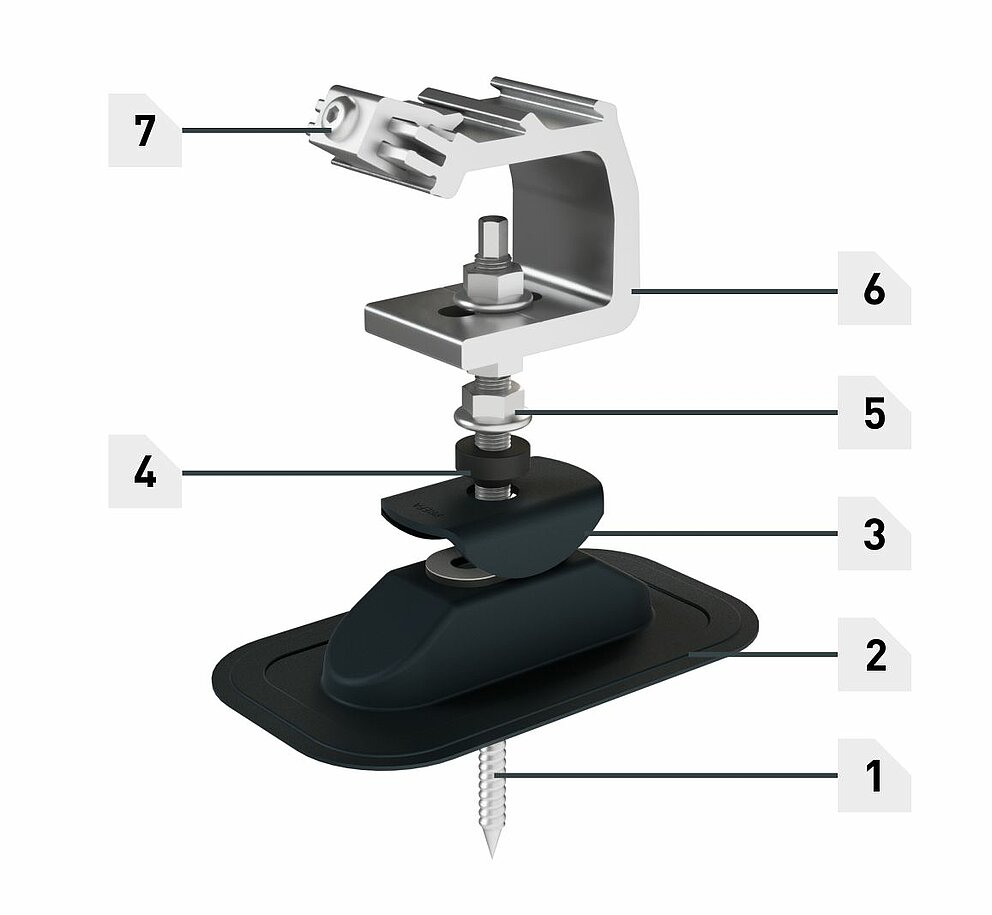

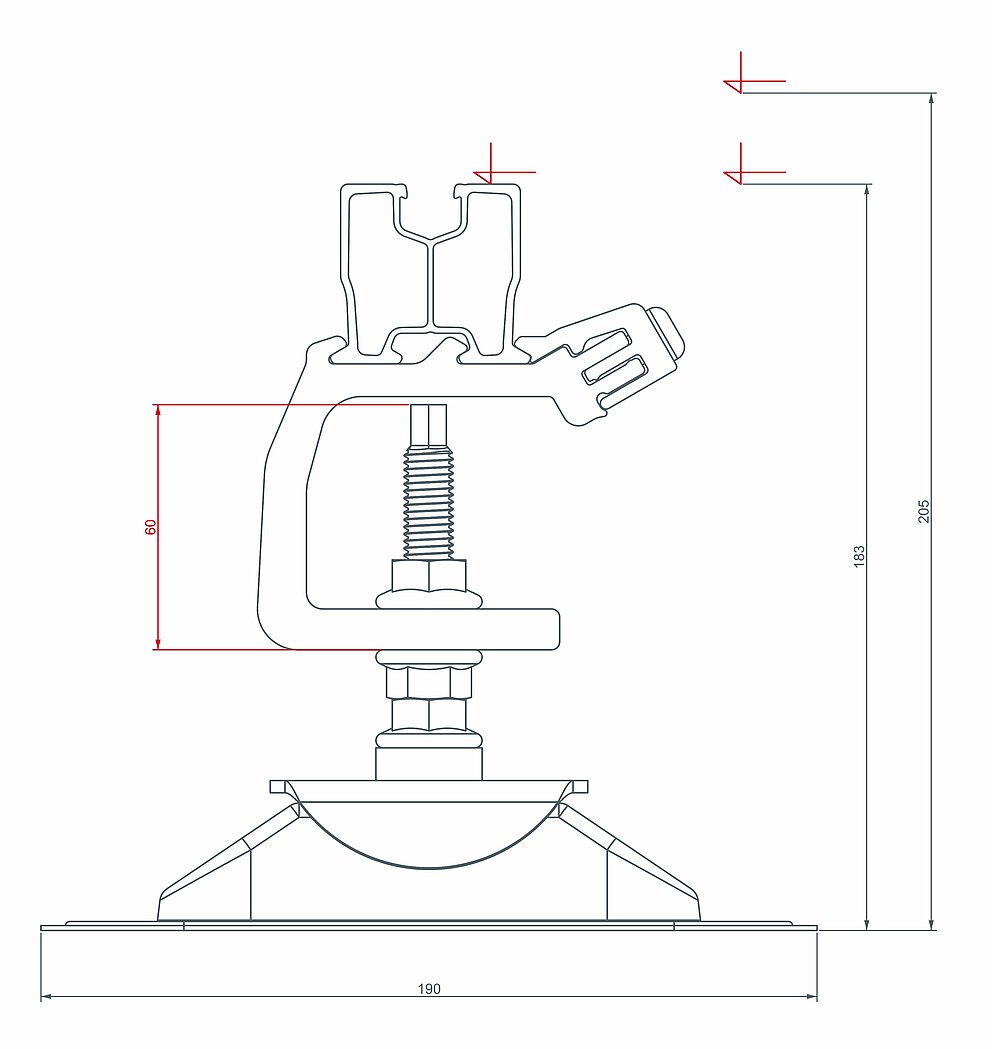

1 stockkruv M12 x 250 eller M12 x 350 (SW 9)
2 PREVARIO Sunny
3 kalott
4 EPDM-tätning
5 sexkantmutter M12 med fläns (SW 18)
6 skenhållare
7 Infästningsskruv M8 (T40)
Justeringsområde |
22 mm |
|---|---|
Fästdon |
PREVARIO Sunny 250 – takkonstruktion med ett skal PREVARIO Sunny 350 – takkonstruktion med dubbla skal |
Färg |
pulverlackerad i antracit (kalott och Sunny) |
Beståndsdelar |
3 flänsmuttrar M12, rostfritt stål (SW 18) |
Tillbehör som krävs |
Speciallimsats |

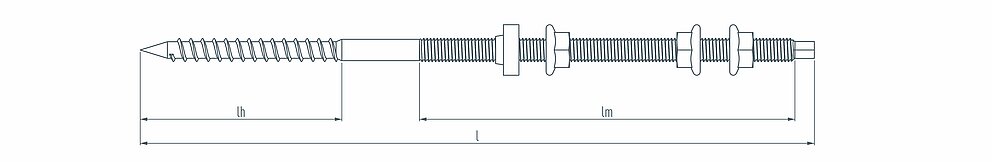

Dimensioner stockskruv
Mått |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
NV 9 |
M12 x 350 |
350 |
100 |
195 |
NV 9 |
Krav på den bärande underkonstruktionen:
Ströläkten får användas som bärande konstruktion om ovan nämnda punkter följs och krafterna från solpanelhållaren kan överföras på takstolarna via ströläkten. Utforma takkonstruktion baserat på rådande laster i enlighet med gällande standarder.

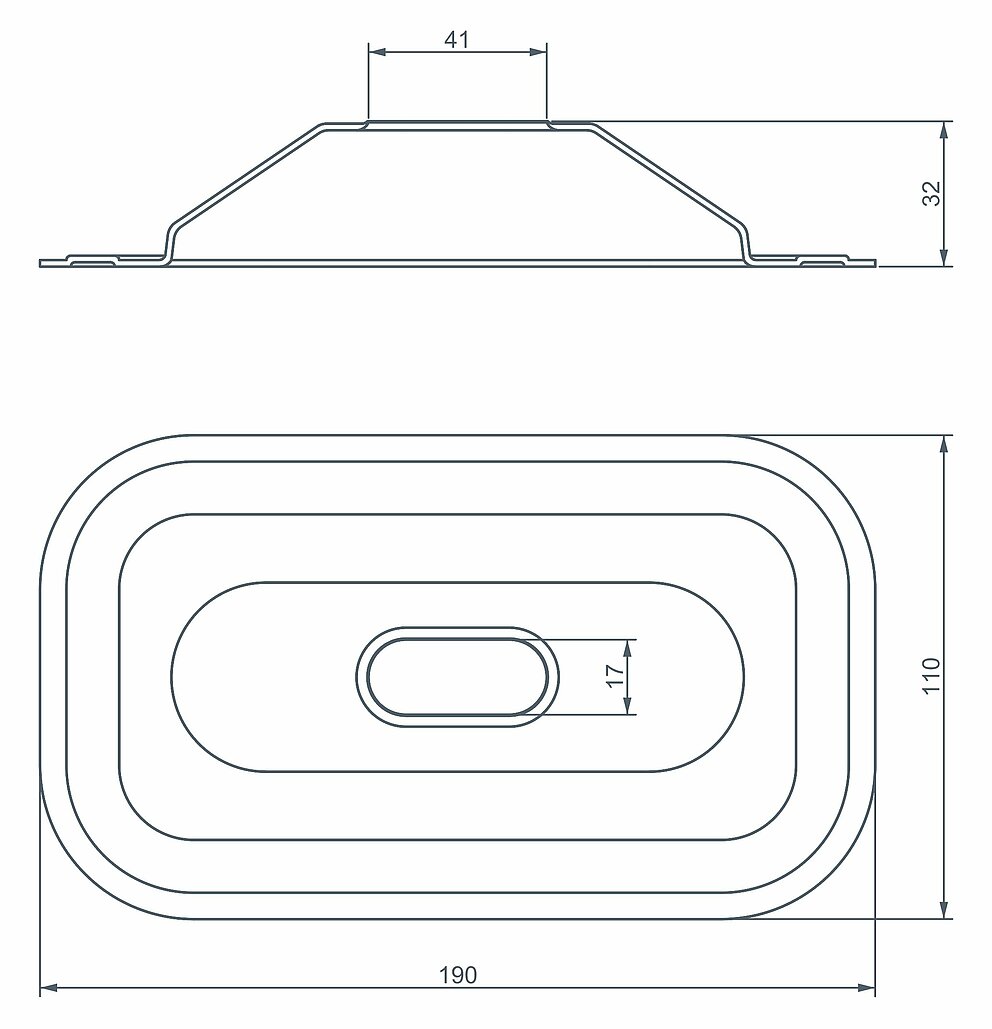

Föregående ritning visar att montering av PREVARIO Sunny är begränsad till PREFA små format. Montering av Sunny sker endast på plana ytor. Eftersom solpanelhållaren Sunny endast används för tätningsuppgifter går det att komma närmare falsen med hjälp av täckhatten.

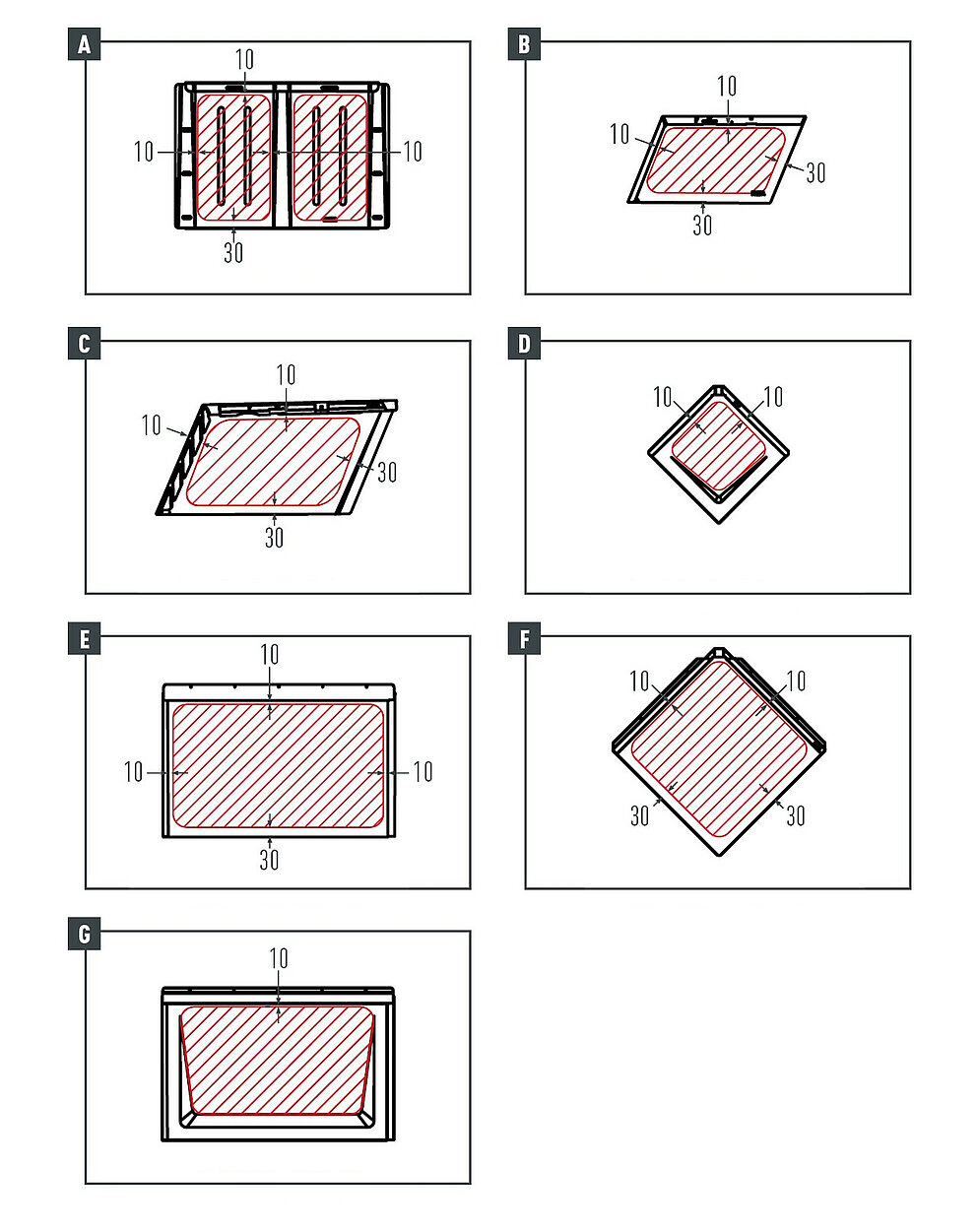

Montering på hel panel eller läkt möjlig. För PREFA-takelement med små format kan det vara nödvändigt att montera en underlagsskiva för att kunna montera PREVARIO Sunny – t.ex. om det finns en fals i monteringsområdet ovanför takstolen.

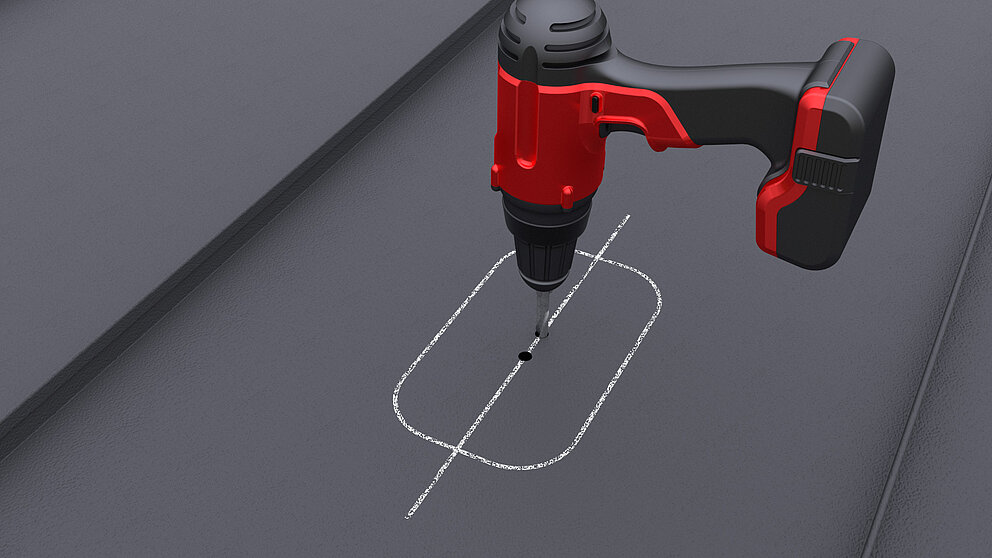

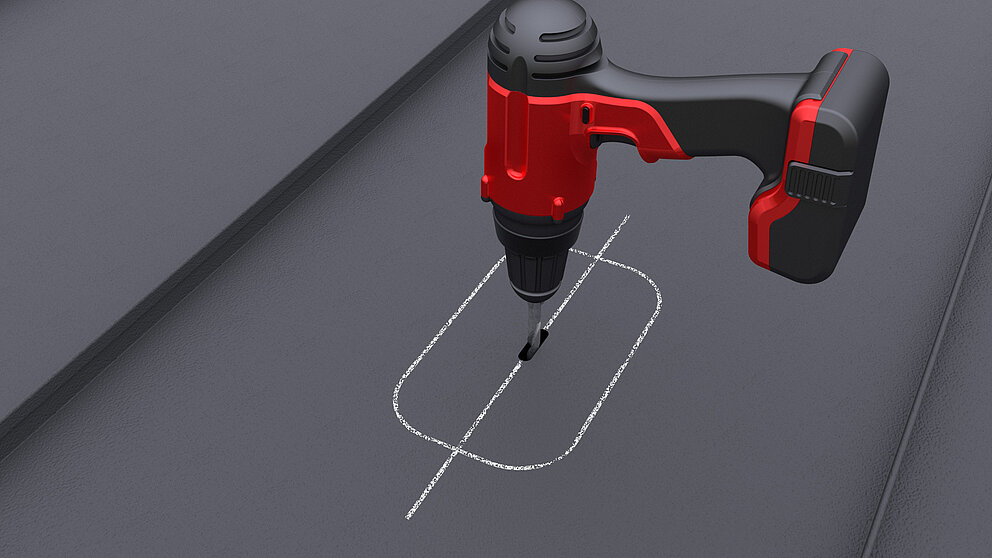

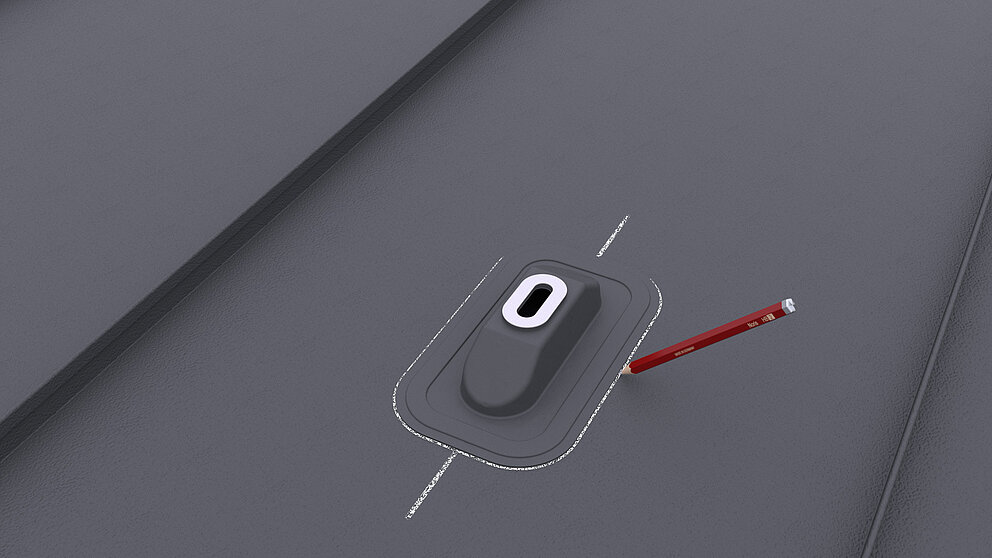

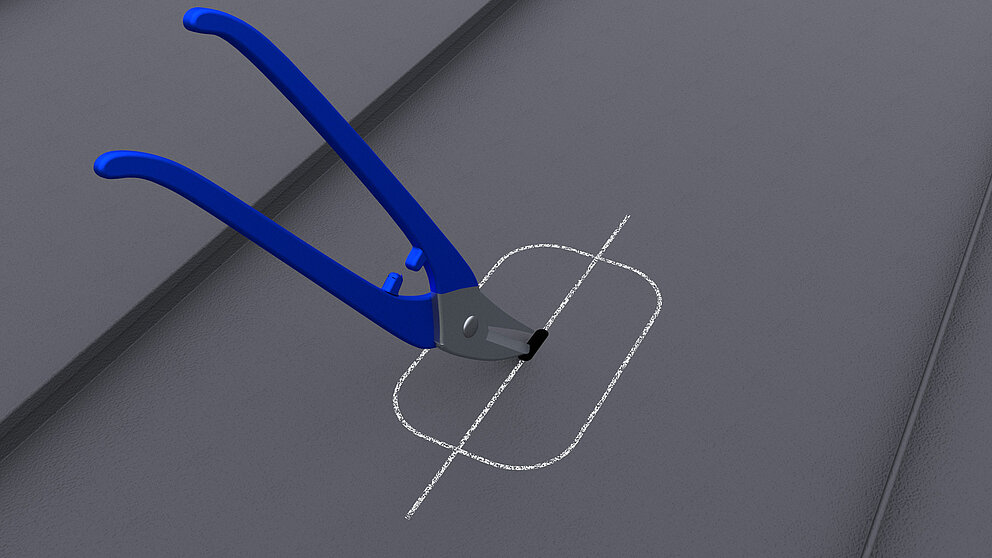

Markera konturer och avlångt hål. Förborra avlångt hål (⌀ 13 mm) i PREFALZ-plåten (borrning räcker för små format). Skär ut avlångt hål i PREFALZ-plåten (behövs inte för små format).
Förborra underkonstruktionen i mitten på det avlånga hålet eller i borrningen med ⌀ 8 mm.

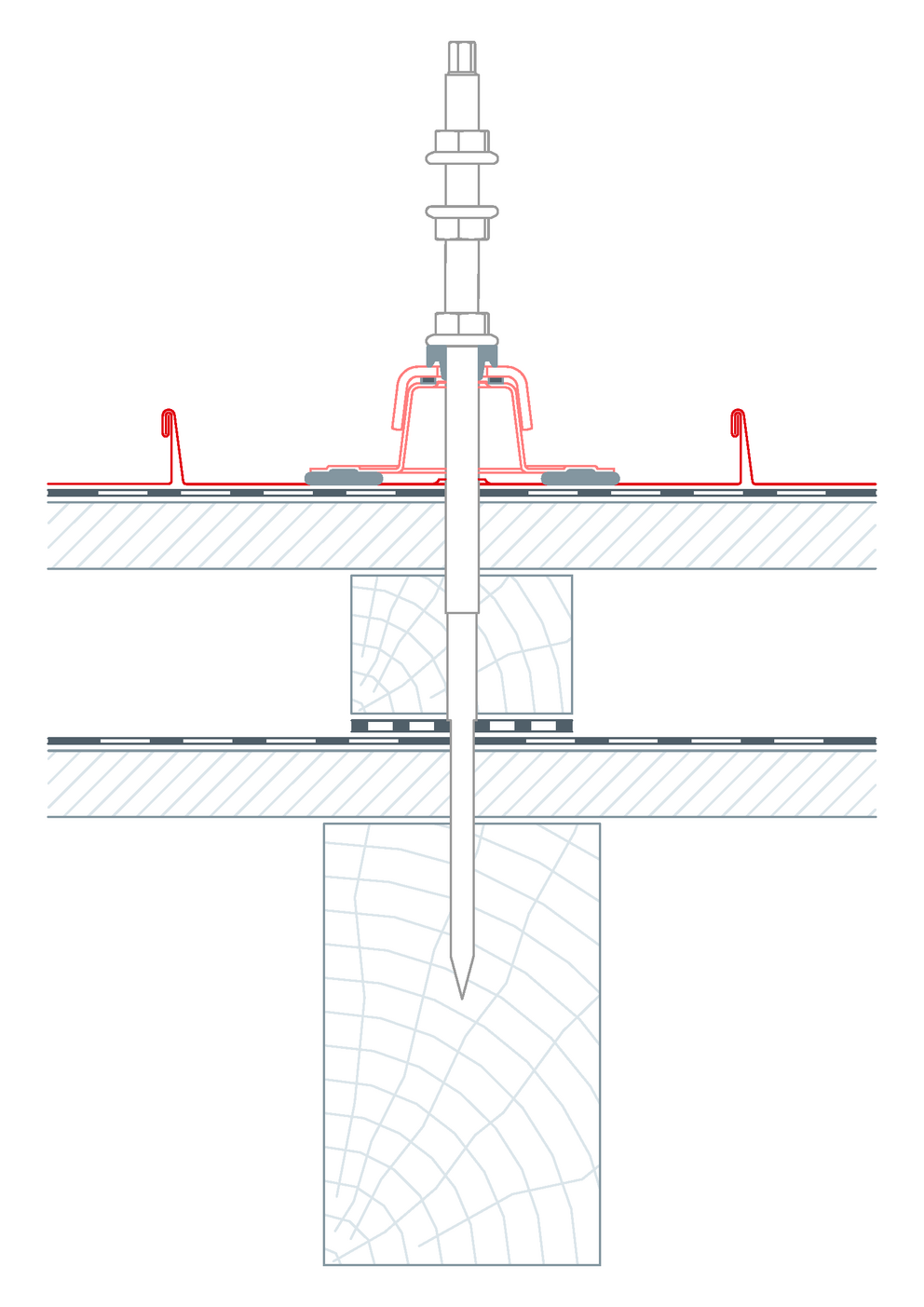

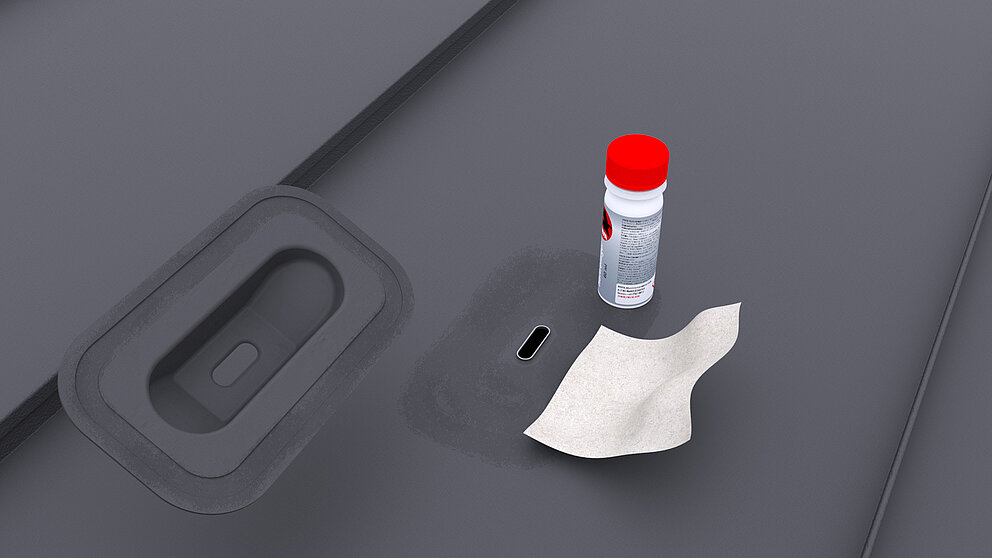

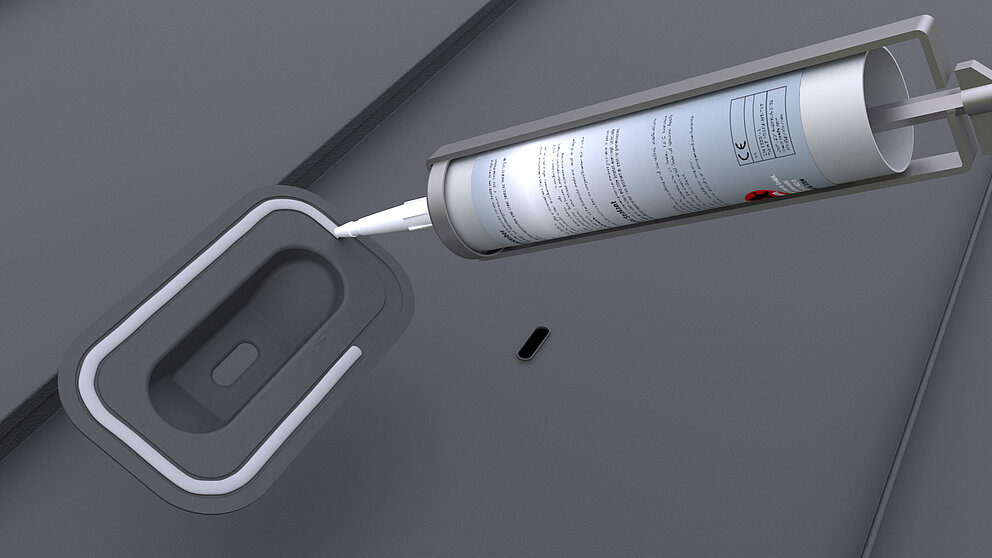

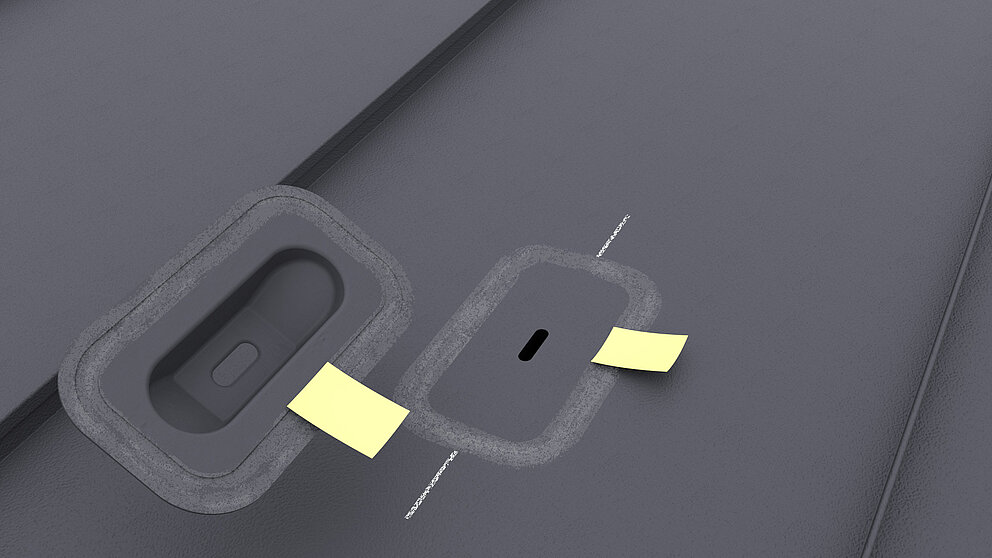

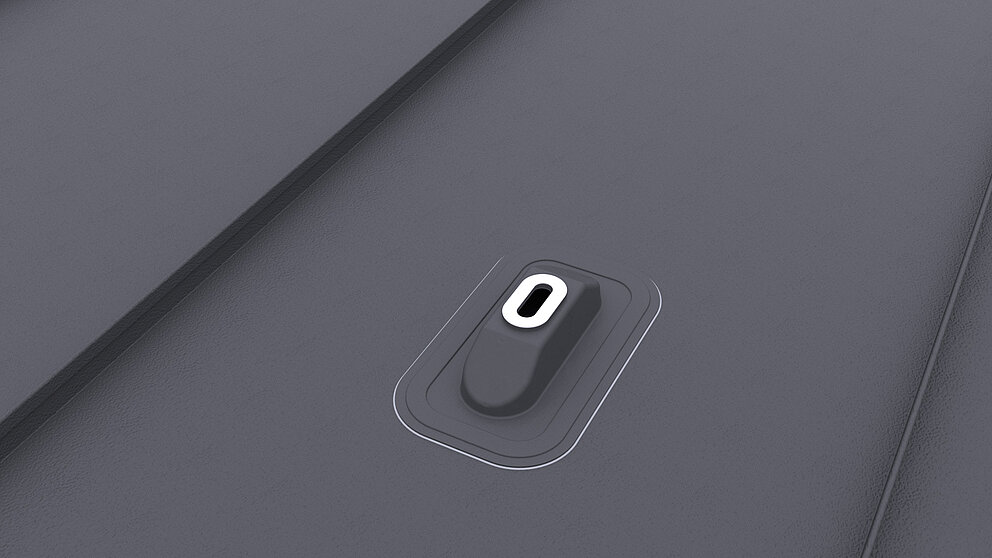

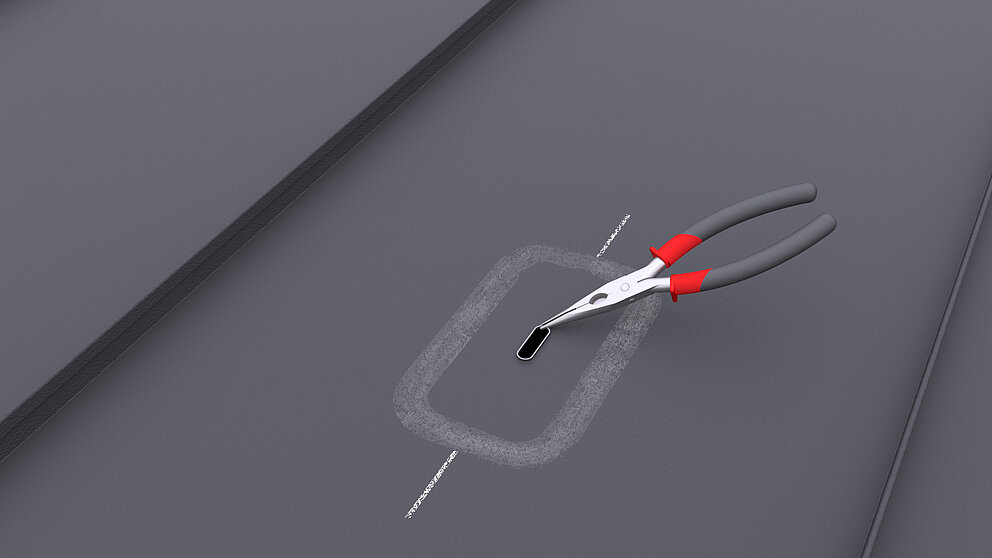

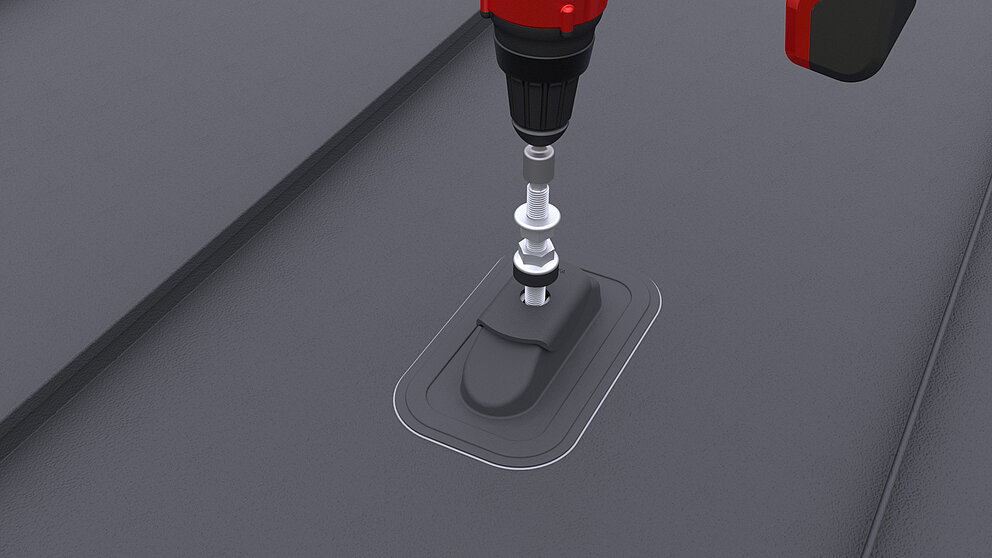

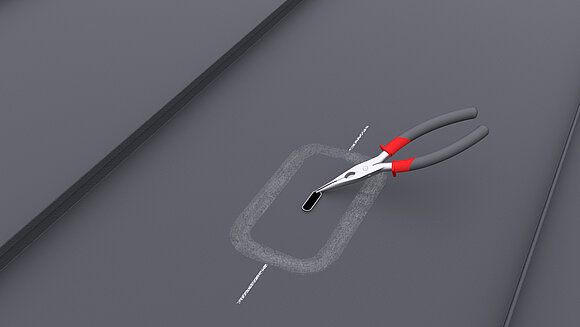

Slipa limytan på taktäckningen och på PREVARIO Sunny. Förse avlångt hål eller borrning med fläns. Rengör slipade limytor med rengöringsmedel. Applicera en limsträng (⌀ 10 mm) på den slipade och rengjorda Sunny. Tryck fast PREVARIO Sunny i mitten. Sätt på kalotten och skruva i stockskruven med borrmaskin (hylsnyckel NV 9 mm). Inträningsdjup i den bärande underkonstruktionen (takstolar): minst 80 mm.
Notera
Om EPDM-tätningen inte sitter på det släta skaftet på stockskruven utan på M12-gängan krävs ytterligare åtgärder för att täta mellan skruven och gummitätningen.

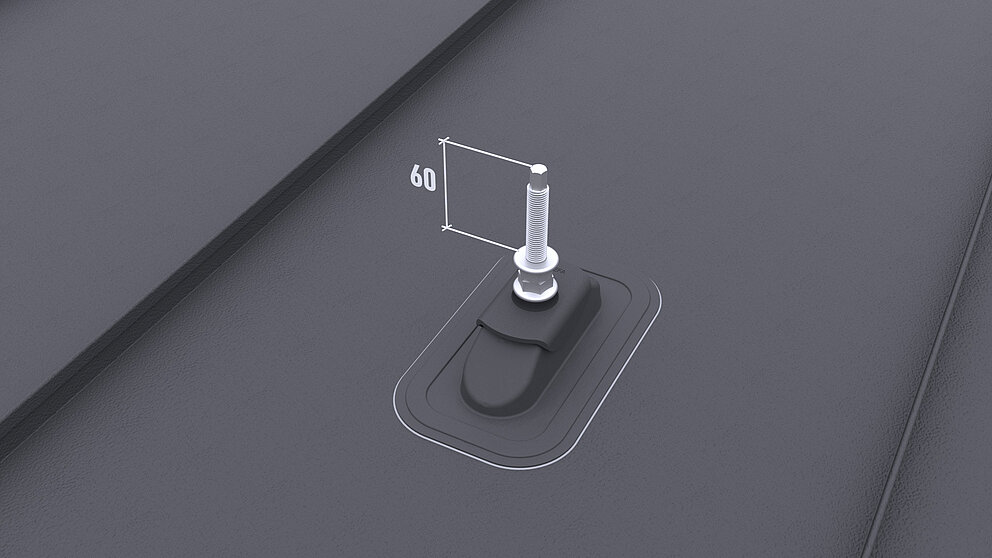

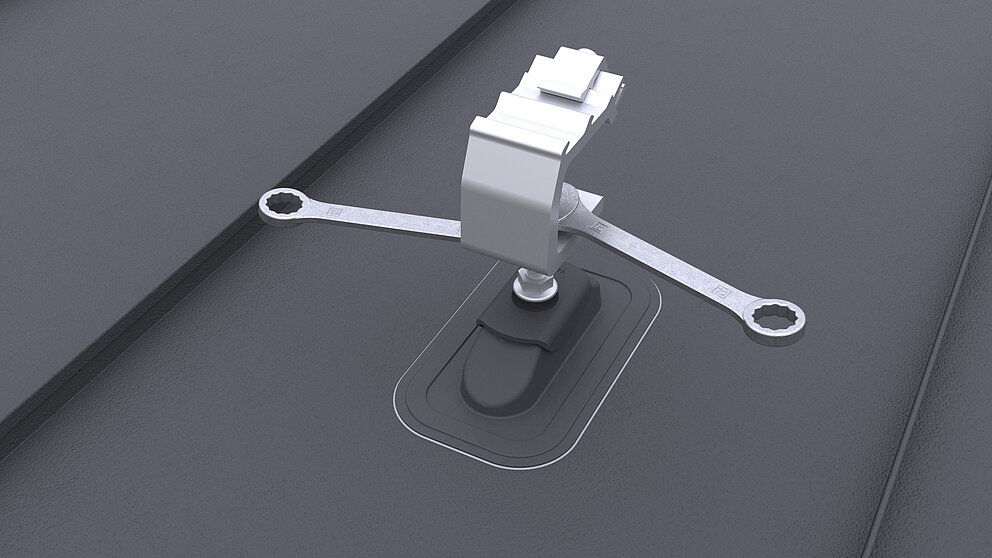

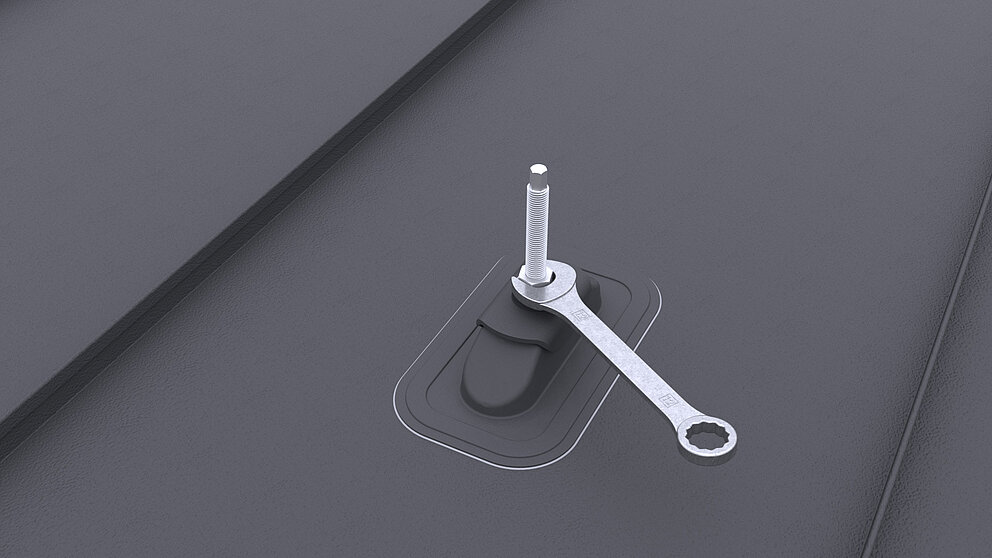

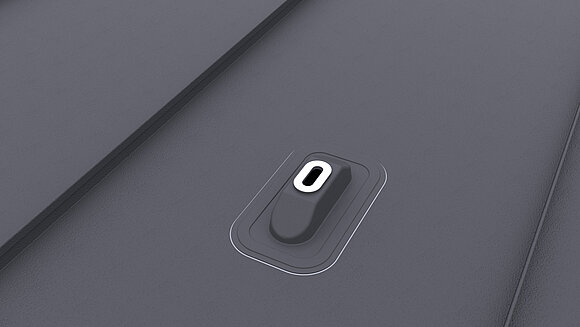

Dra åt muttern tills EPDM-tätningen välvs utåt (blocknyckel: SW 18). Montera den andra muttern och skruva den hela vägen ned. Mät upp 60 mm uppåt från den andra mutterns överkant (anliggning för skenhållare) på stockskruven och kapa där. Sätt på skenhållaren och dra åt med två blocknycklar på motsvarande höjd (i nivå med de övriga solpanelhållarna) (blocknyckel: SW 18).

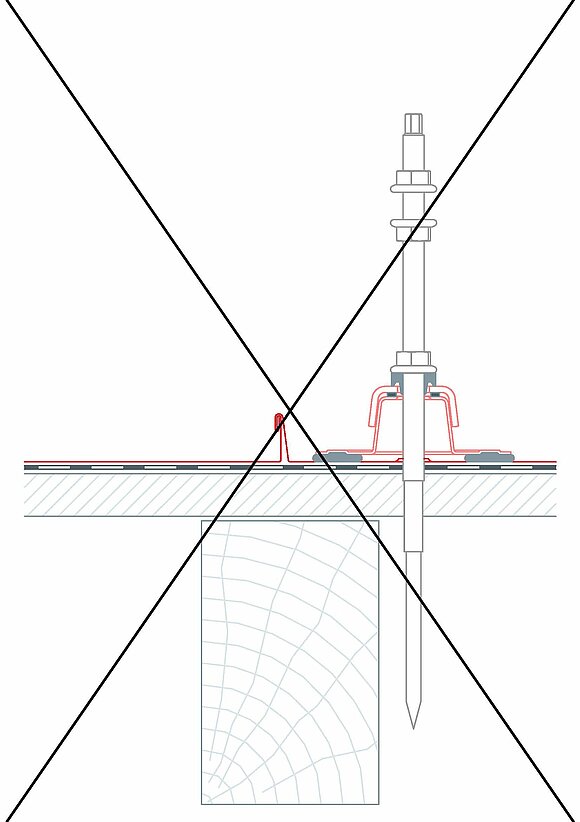

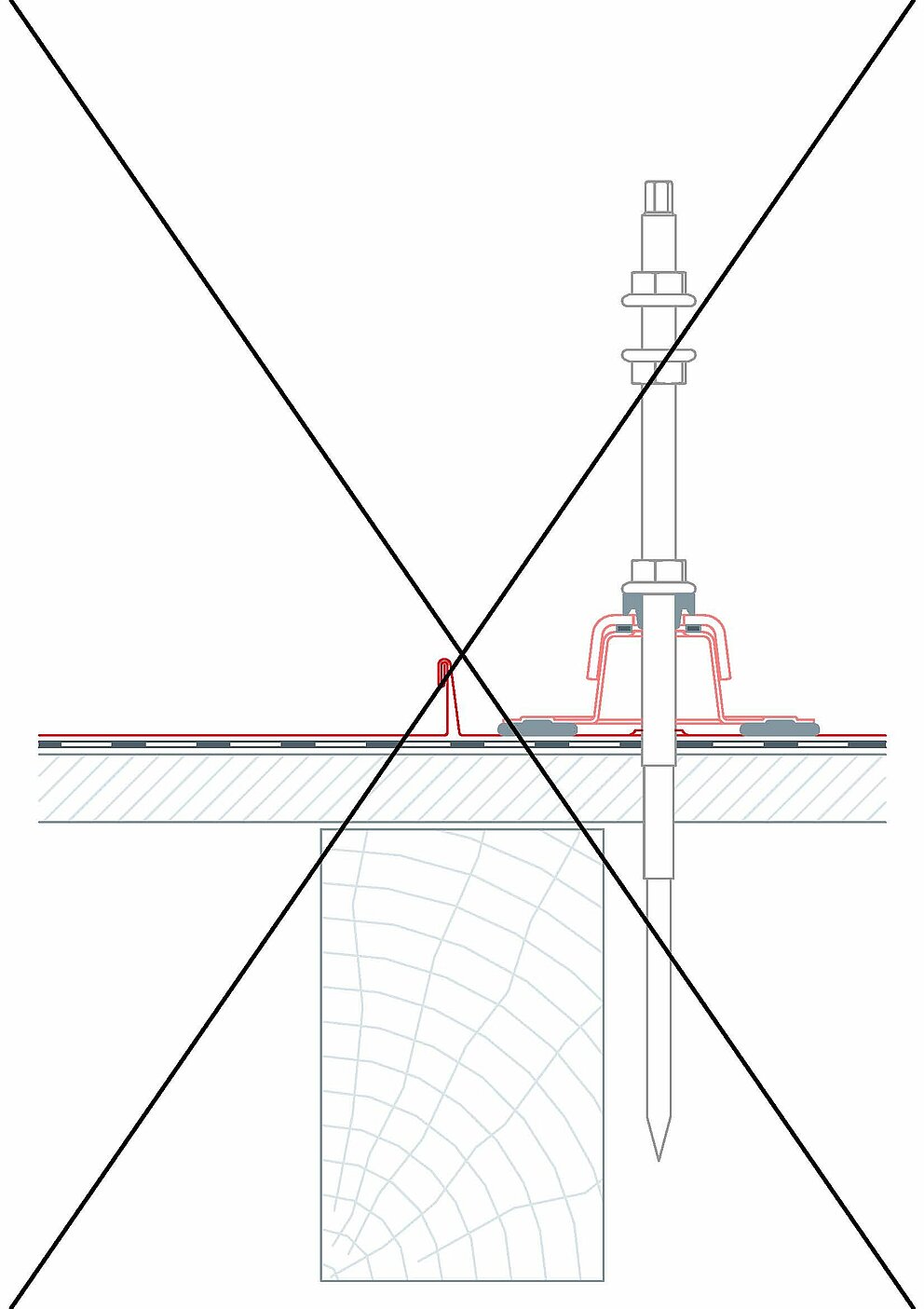

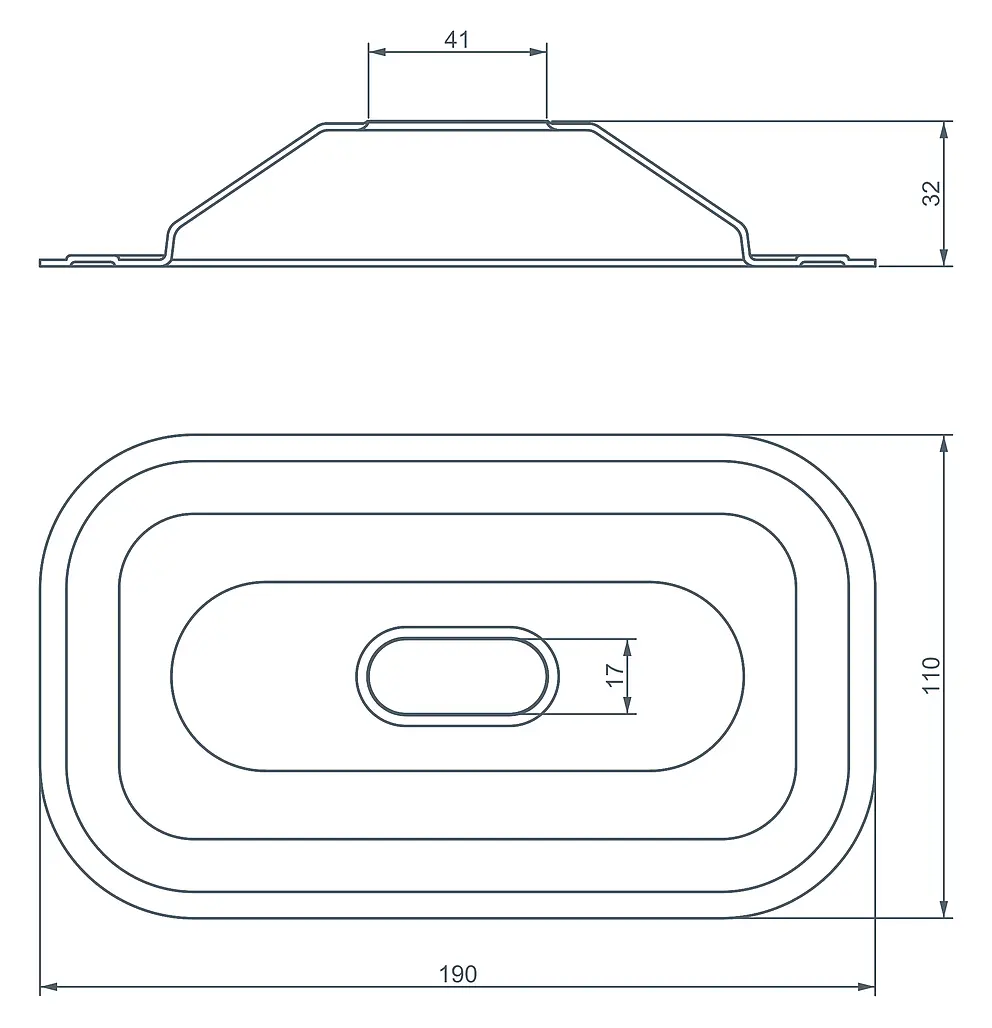

Hos inklädnader med PREFALZ dubbel stående fals kan det hända att täckhatten som tillhör PREVARIO Sunny inte längre kan monteras på grund av platsbrist. Följ monteringsanvisningarna för PREVARIO Sunny.

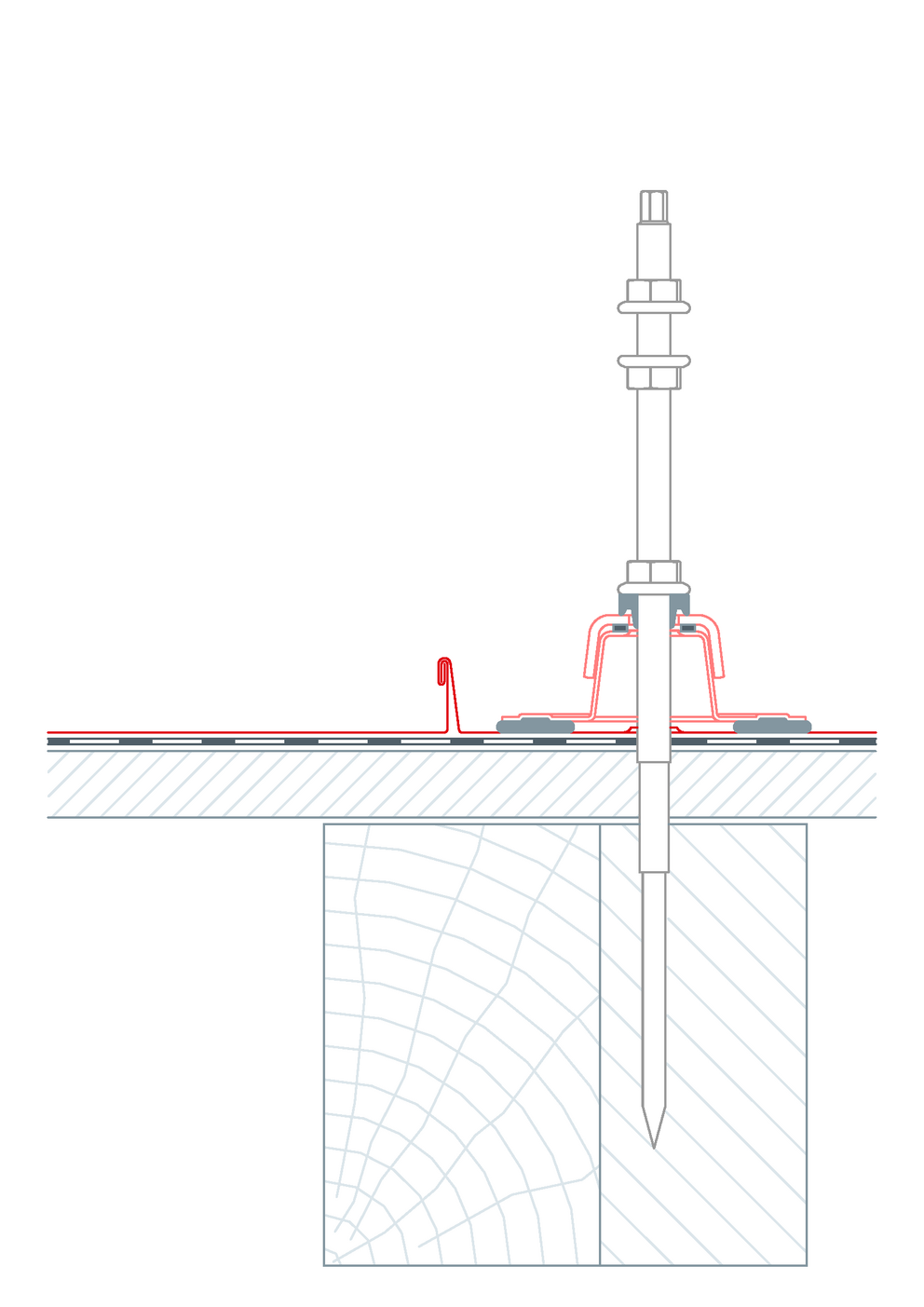

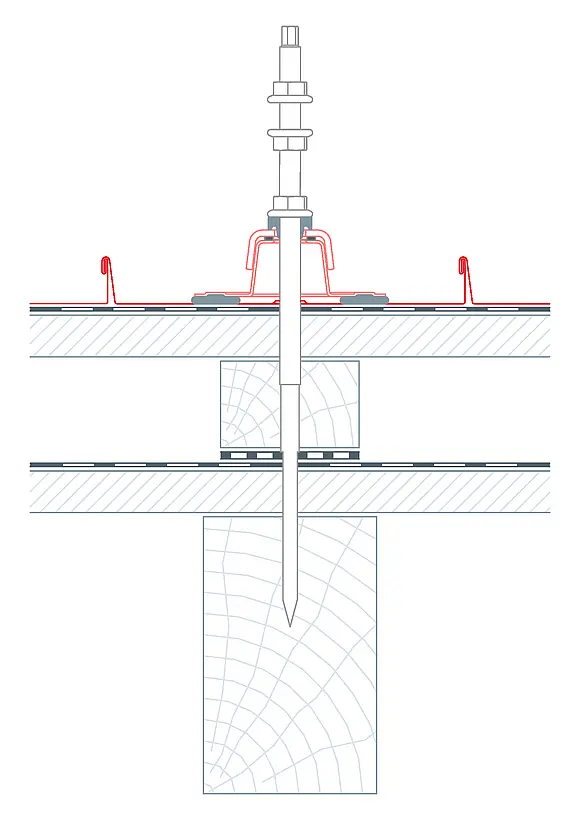

Hos takkonstruktioner med enkelskal kan stockskruvarnas underkonstruktion flyttas (t.ex. regelfördubbling över hela taklängden, indragning av tvärreglar).

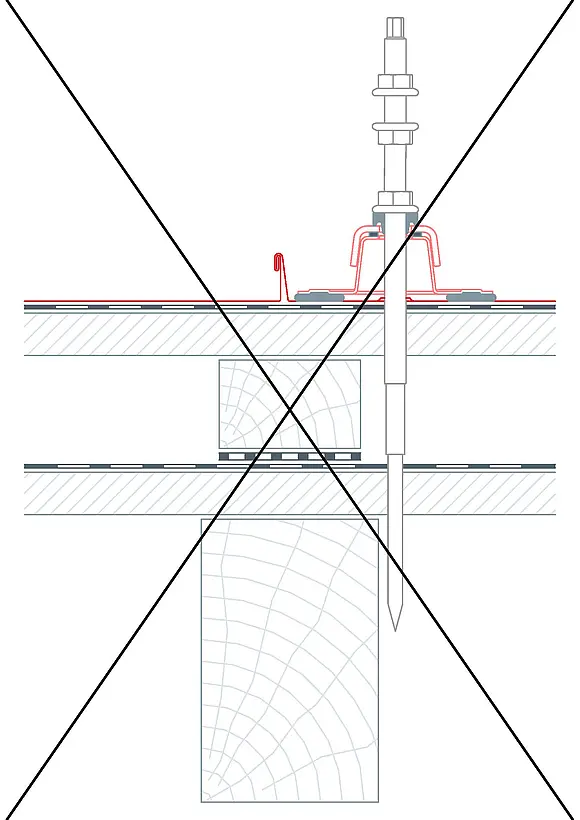

Vid takkonstruktioner med dubbla skal består möjligheten att skära ut falsen och ersätta med en ny infalsning i form av en smal plåtskiva.

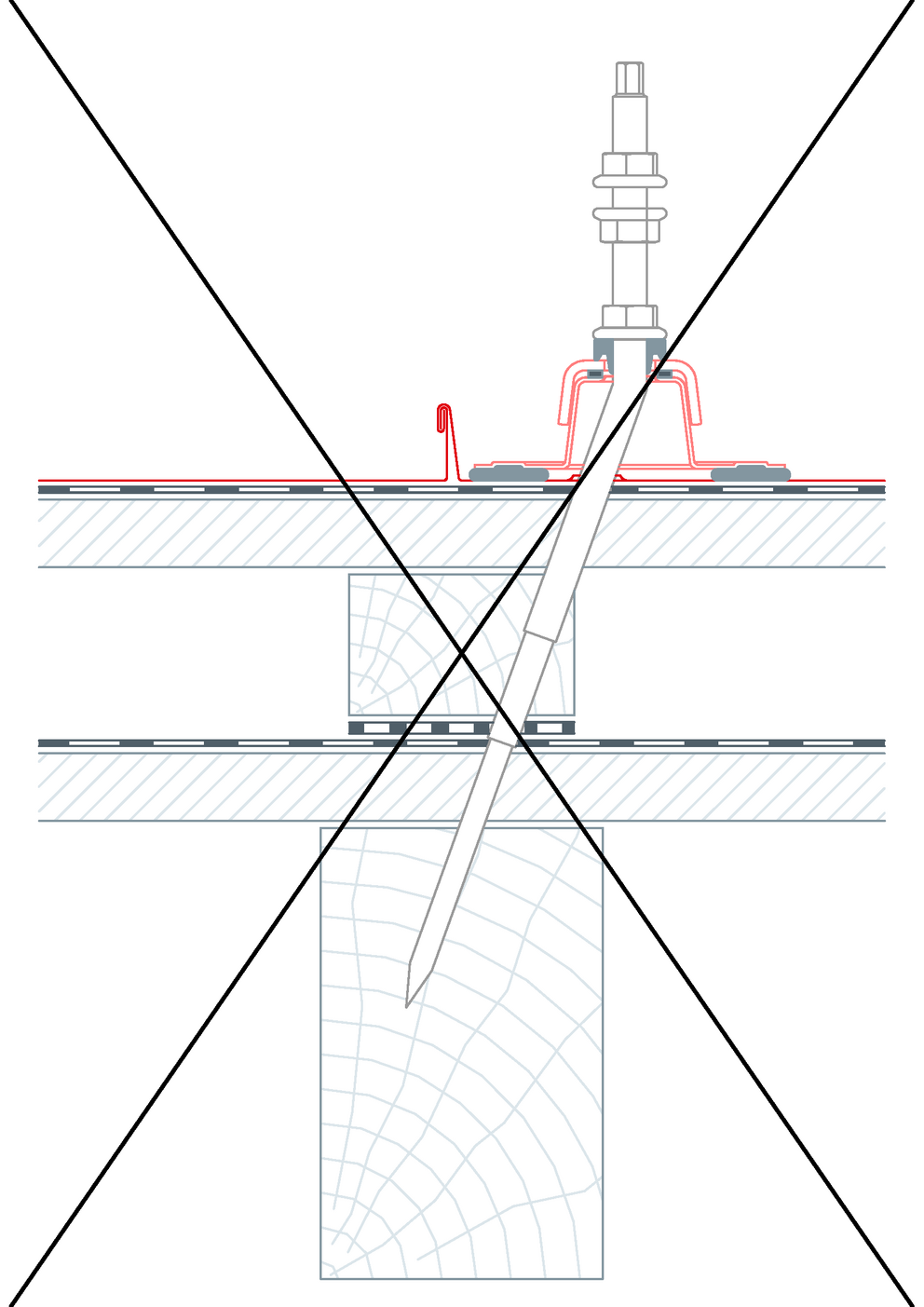

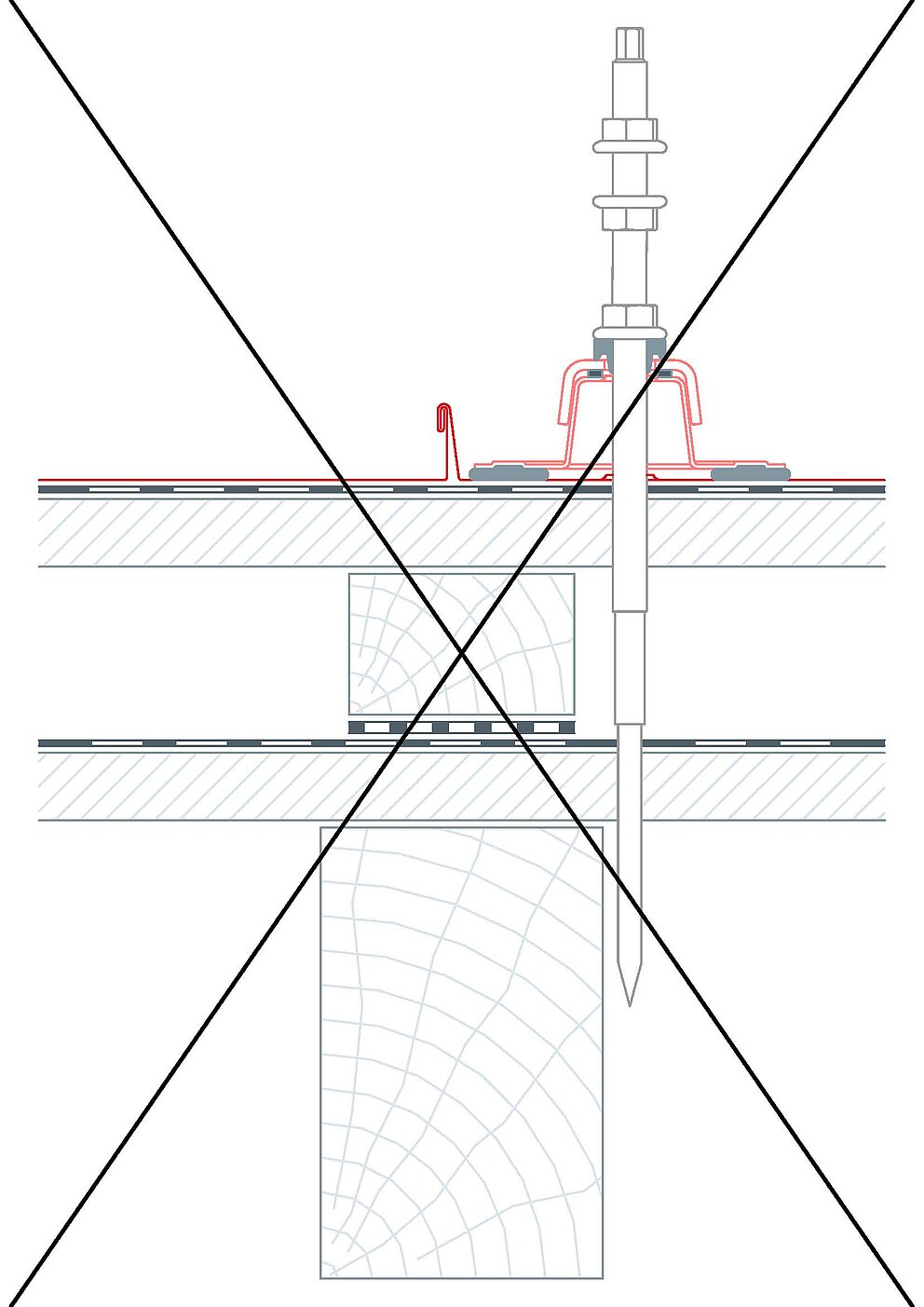

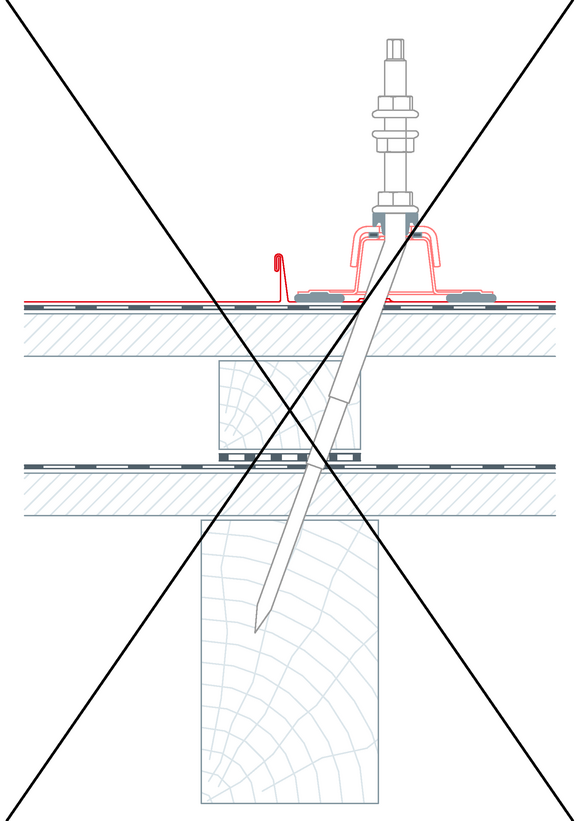

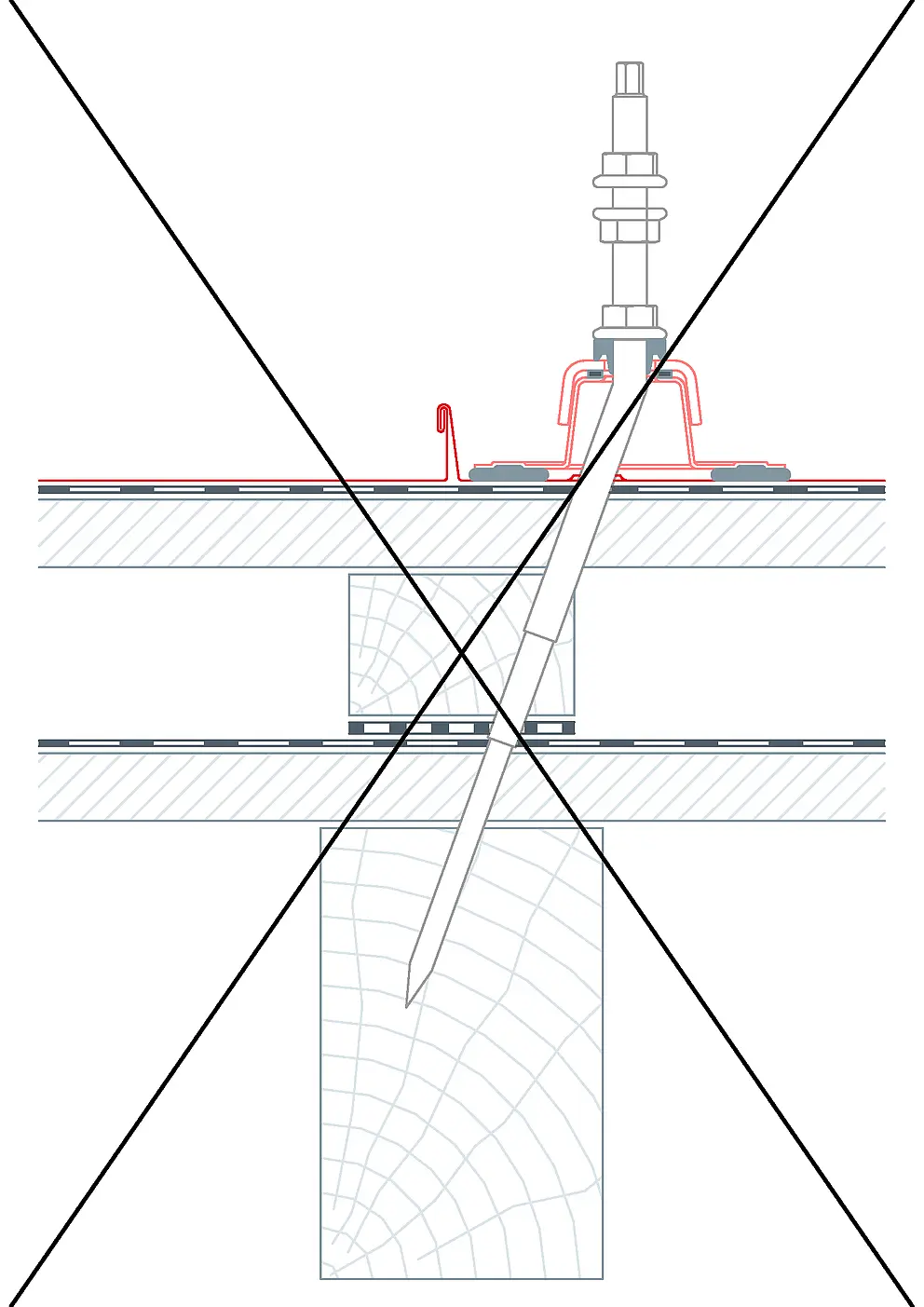

Det är inte tillåtet att skruva in eller böja skruvarna i vinkel.
