PREVARIO PREFALZ

Problemlös montering och säker infästning på PREFALZ och FALZONAL® system med dubbel stående fals. Plåtarnas längdutvidgning påverkas inte av montering av PREVARIO PREFALZ. Montering är möjlig på stående vinkelfals, glidklammer för vinkelfals och lång glidklammer för vinkelfals Det statiskt beräknade falsavståndet och det statiskt beräknade maximala avståndet mellan klamrar ska beaktas vid monteringen.Maximalt avstånd mellan klamrarna:

Klammeravstånd enligt vindlastberäkning (max. 33 cm)
Endast i kombination med PREFALZ eller FALZONAL® tak med dubbel stående fals som har monterats enligt gällande standarder och regler.
Solpanelhållare PREVARIO PREFALZ är endast avsedd för anläggningar som löper parallellt med taket (ingen förhöjning etc.).
Kontakta PREFA Produktteknik eller rådfråga en byggnadskonstruktör för mer information om exakt antal.
Kan också användas på skivor med 25 mm klammeröppning.

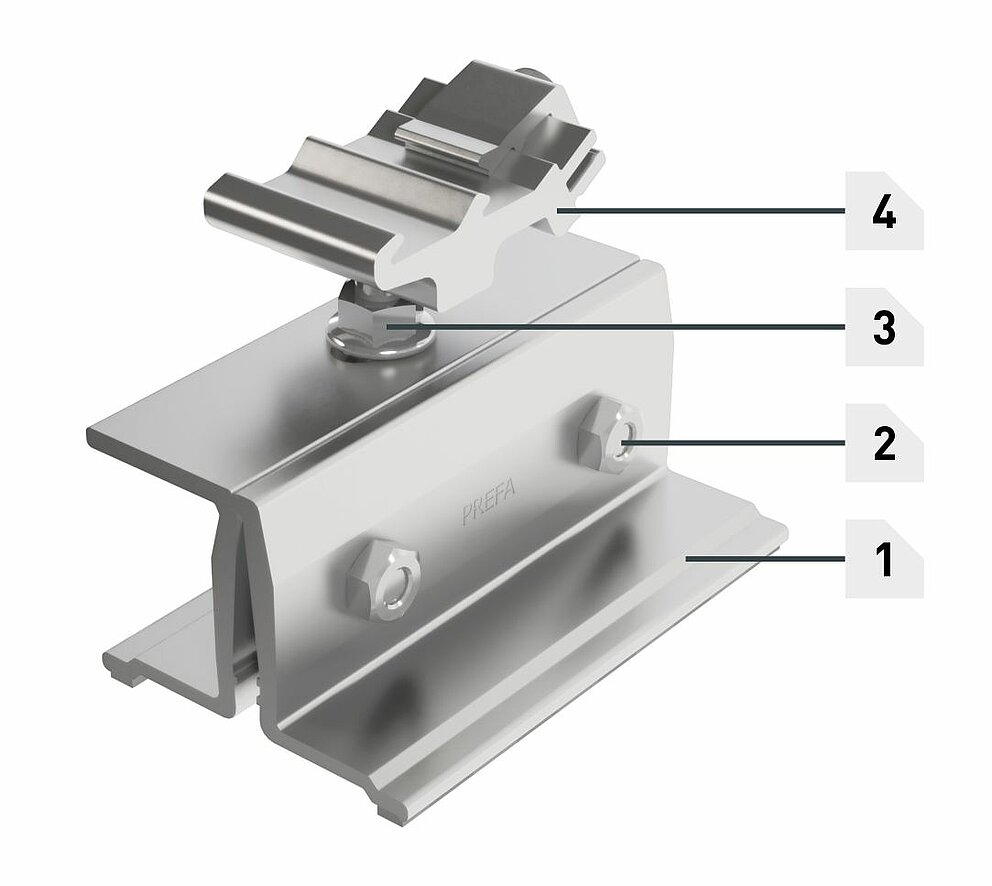

1 PREVARIO PREFALZ
2 vagnsbultar och muttrar M10 (SW 17)
3 gängstänger med mutter M12 (SW 18)
4 skenhållare

Justeringsområde	36 mm
Fästdon	Klämma på dubbel stående fals
Färg	blank
Beståndsdelar	Skenhållare (EN AW 6005A T6) Infästningsskruv M8 × 30, rostfritt stål (T40) Gängstång M12 x 90, rostfritt stål 2 flänsmuttrar M12, rostfritt stål (SW 18) 2 vagnsbultar M10 x 25, rostfritt stål (SW 17) 2 sexkantmuttrar M10, rostfritt stål (SW 17) EPDM-tätning.

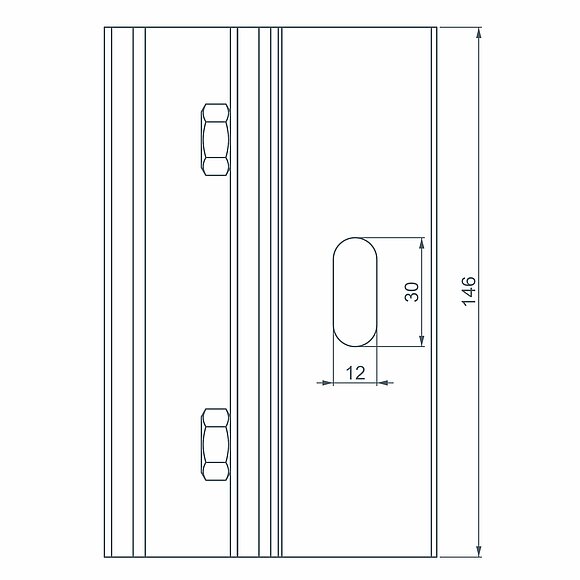

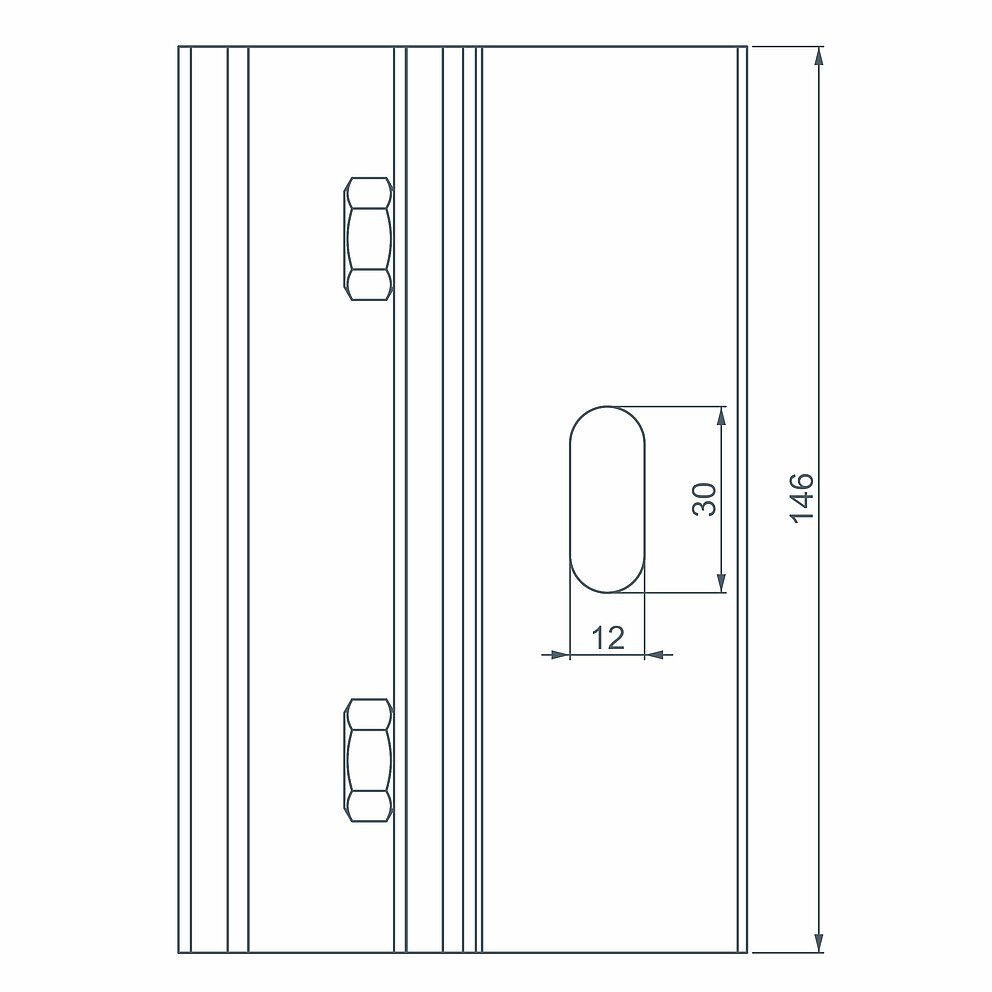

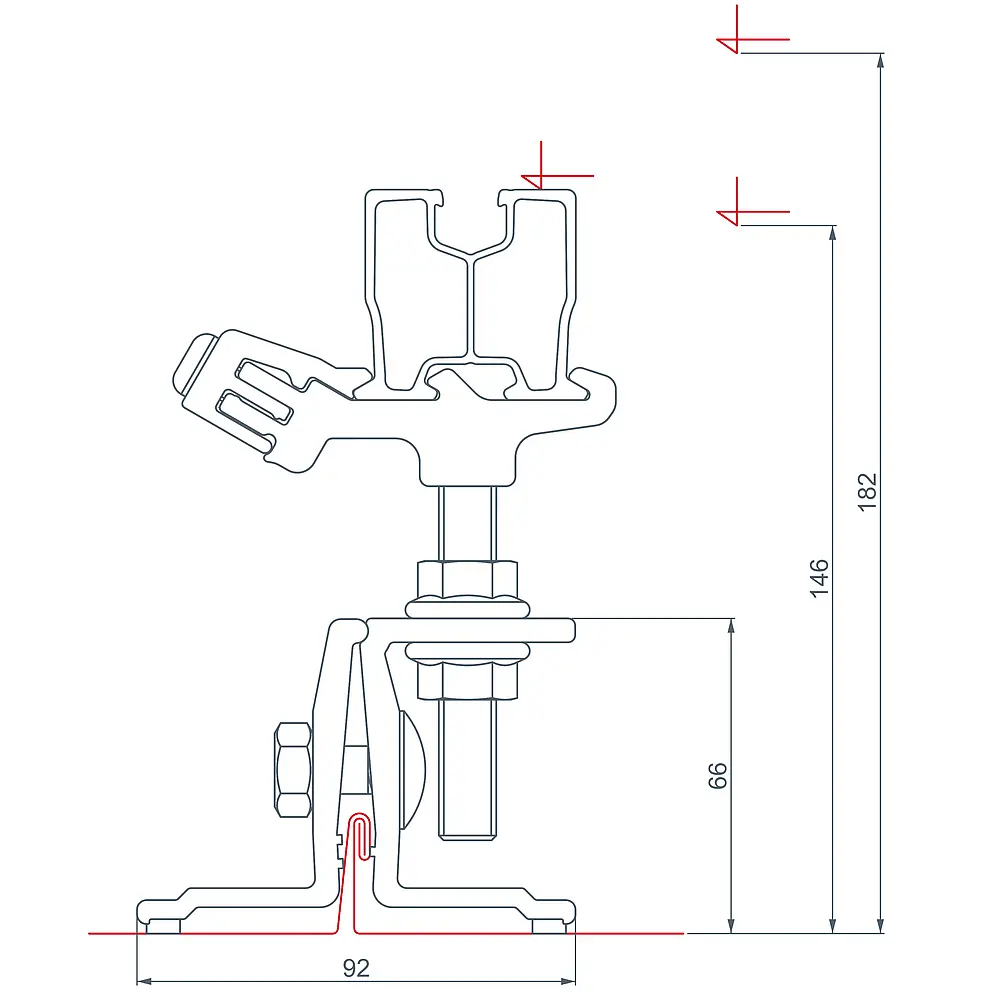

PREVARIO PREFALZ komplett (vänster) och underdel (höger)

Krav på den bärande taktäckningen:

PREFALZ eller FALZONAL® täckning med dubbel stående fals
Infästning av taktäckning med PREFA klamrar och PREFA Niro-klammerspik 28/30 eller 28/25 resp. skruv i rostfritt stål med PREFA försänkt huvud 4,5/30
- Klammeravstånd enligt vindlastberäkning (max. 33 cm)
Avstånd taköverkant till överkant Prefa profilskena ≤ 150mm
Avstånd mellan två falsklamrar på samma fals ≥ 400mm

Utforma takkonstruktion baserat på rådande laster i enlighet med gällande standarder.

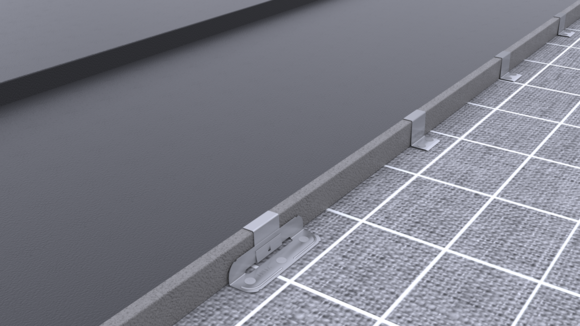

I modulytans område får det maximala avståndet mellan klamrarna om 33 cm inte överskrida avståndet mellan klammermitt och klammermitt.
Innan solpanelhållare sätts upp måste skruvarna lossas.

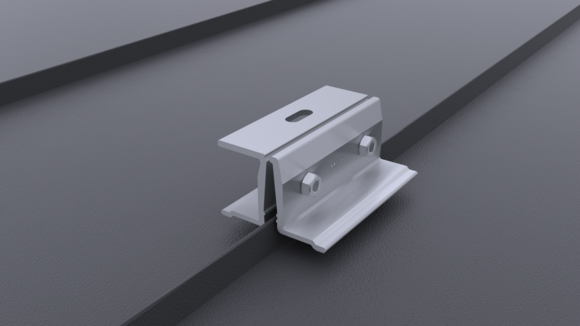

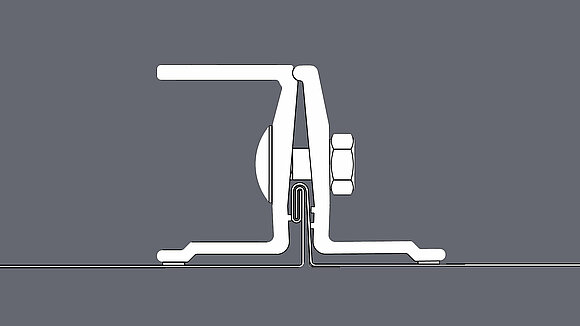

Positionering av PREVARIO PREFALZ

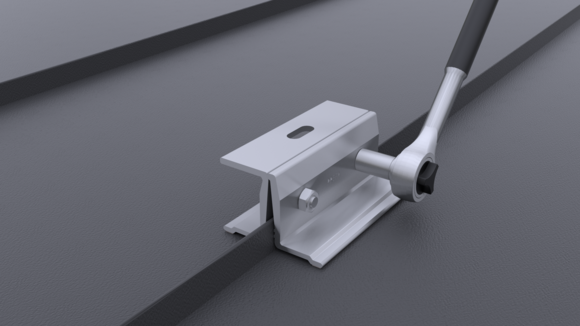

Beakta monteringsriktningen för klämman. Monteringsriktningen för hållaren måste hållas på ett sådant sätt att gängstången kan fästas på falssidan på anslutningen. Dra åt de båda muttrarna i rostfritt stål med ett vridmoment om 35 Nm (hylsnyckel: SW 17).

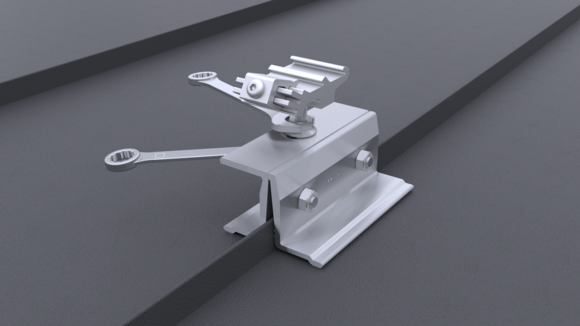

Montering av PREVARIO PREFALZ

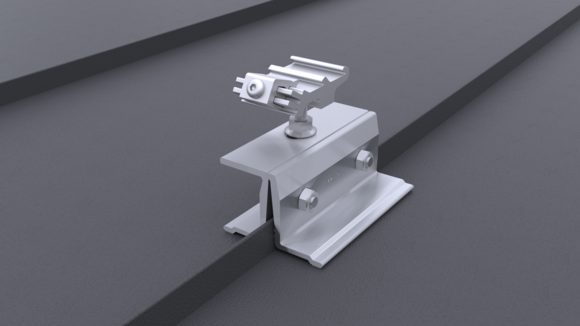

Dra åt gängstången inkl. hållaren för profilskena och kontramuttrar. Dra åt muttrarna ordentligt för att möjliggöra senare höjdjustering av hållaren för profilskenor (blocknyckel: SW 18).

Infästning av skenhållaren

PREVARIO PREFALZ

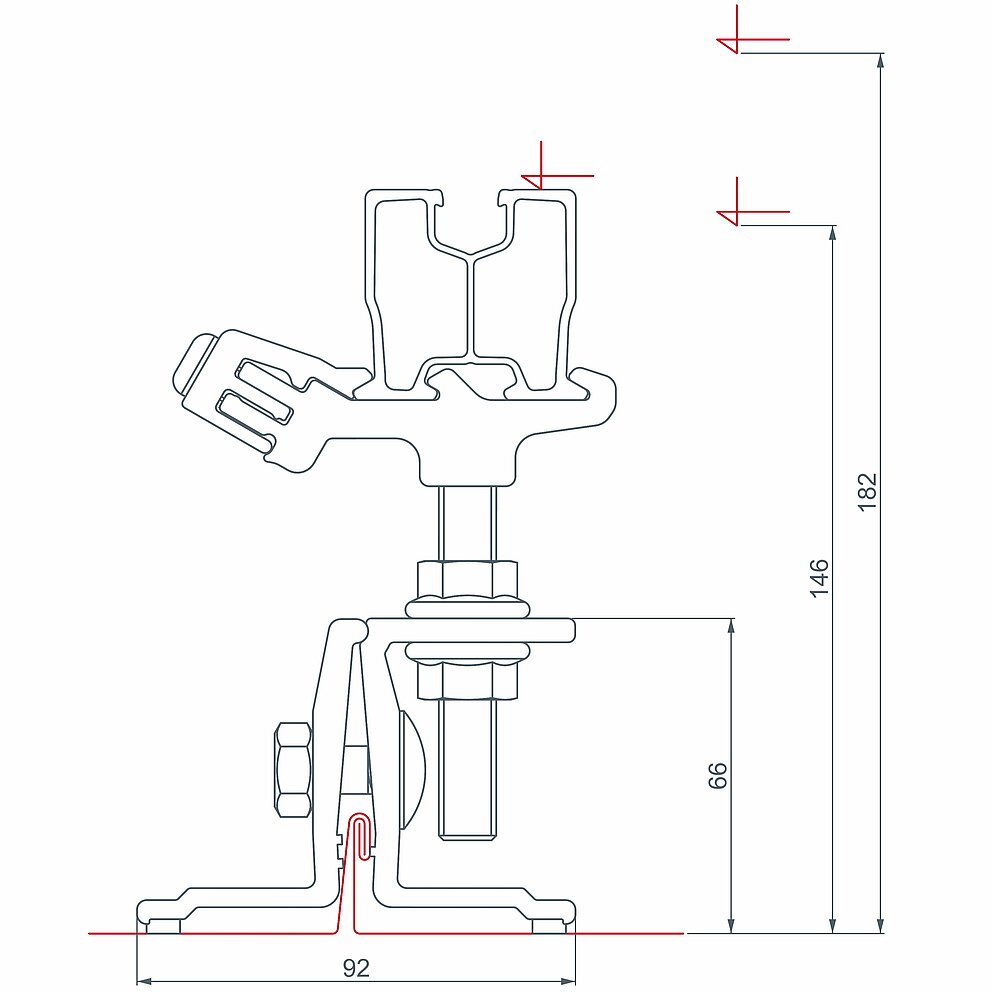

Tekniska data PREVARIO PREFALZ

Statiska principer

Montering
