Problemlös montering och säker infästning på takplatta, takplatta R.16, takshingel, takshingel DS.19, takromb 29 x 29, takromb 44 x 44 och takpanel FX.12. I PREVARIO 3.S-området måste det finnas hel panel.
Notera
Följ PREFA:s monteringsanvisningar samt gällande standarder och säkerhetsföreskrifter under bearbetningen.

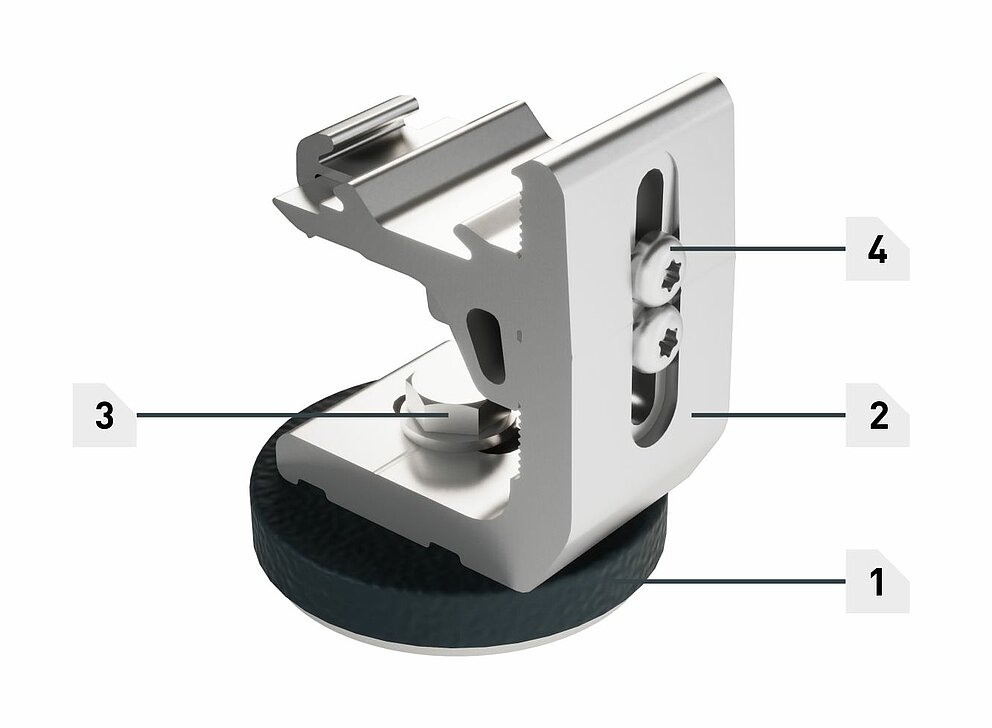

1 fotplatta med täckhatt
2 utan korsanslutning
3 sexkantsskruvar M12 (SW 19)
4 Infästningsskruv M8 (T40)

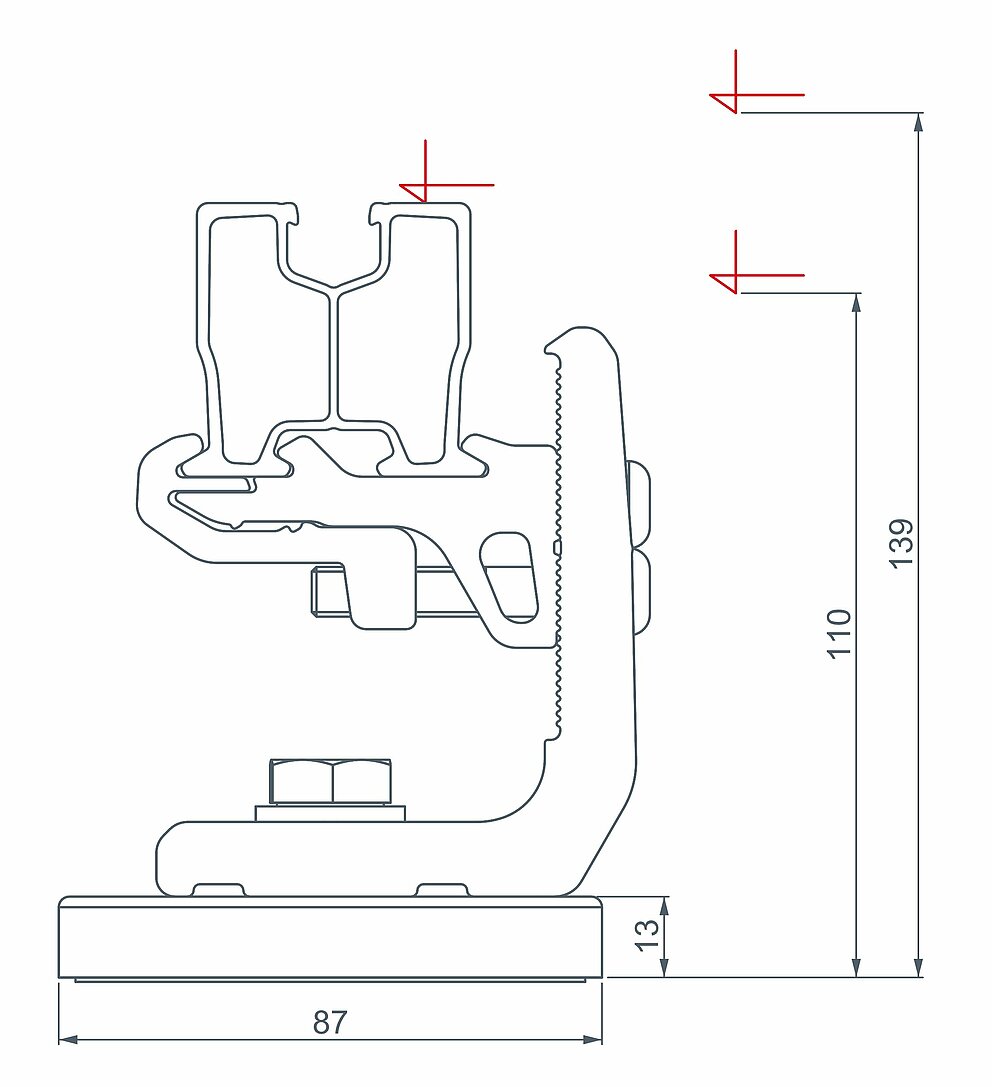

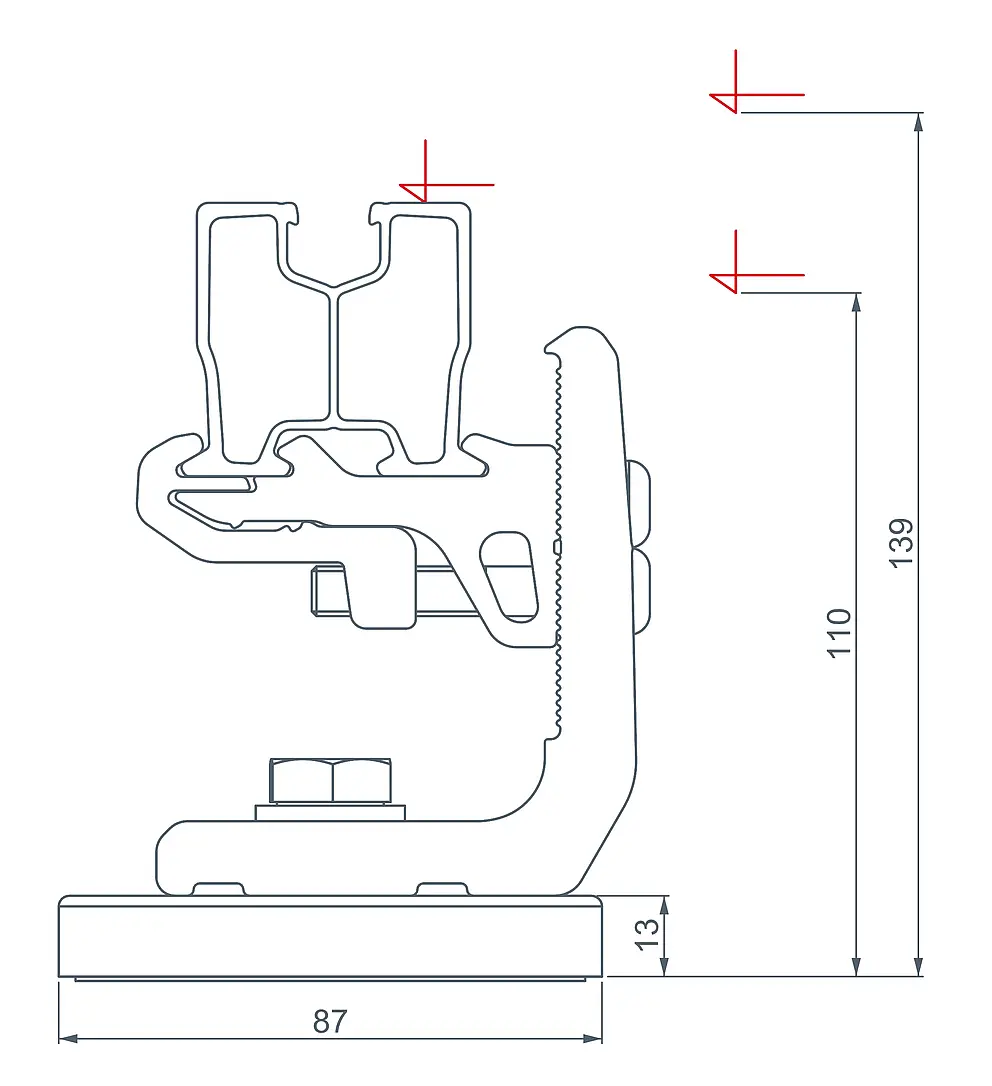

PREVARIO 3.S (takstolinfästning)
Justeringsområde |
29 mm |
|---|---|
Fästdon |
PREVARIO 3.S 120 – takkonstruktion med ett skal PREVARIO 3.S 220 – takkonstruktion med dubbla skal |
Färg |
blank (utan korsanslutning) |
Beståndsdelar |
Fotplatta (EN AW 2007) med tätning |
PREVARIO 3.S (panelfastsättning)
Justeringsområde |
29 mm |
|---|---|
Fästdon |
6 försänkta borrskruvar Ø 6 × 38/25 mm, rostfritt stål (T25) |
Färg |
blank (utan korsanslutning) |
Beståndsdelar |
Fotplatta (EN AW 2007) med tätning |
Krav på den bärande underkonstruktionen:
Ströläkten får användas som bärande konstruktion om ovan nämnda punkter följs och krafterna från solpanelhållaren kan överföras till den bärande konstruktionen via den. Utforma takkonstruktion baserat på rådande laster i enlighet med gällande standarder.
Krav på den bärande underkonstruktionen:
(läkten måste sträcka sig över minst tre takstolar, minst 2 infästningspunkter vardera)
Utforma takkonstruktion baserat på rådande laster i enlighet med gällande standarder.

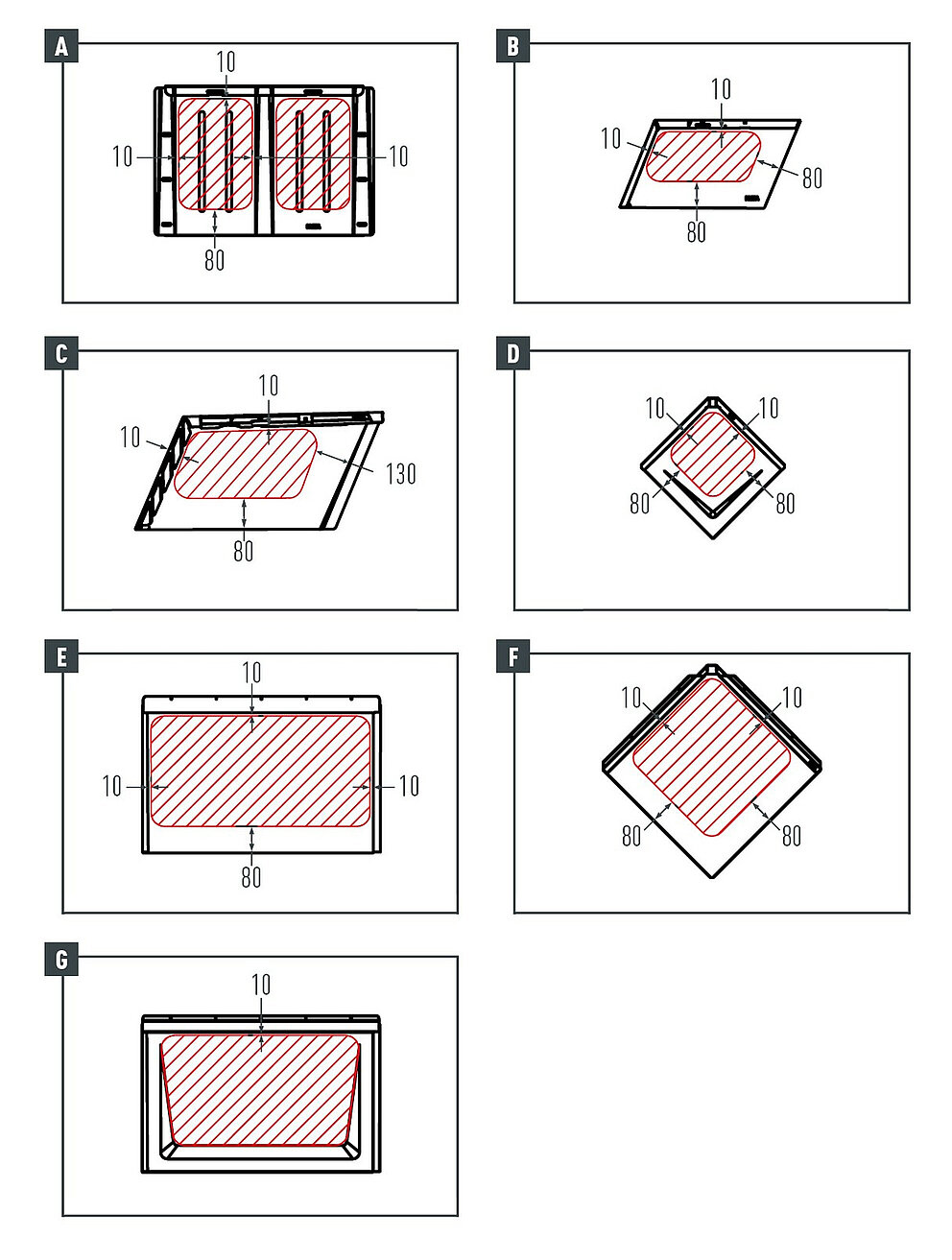

Markera takstolens mitt. Fotplattan ska ha ett avstånd på minst 10 mm till den överliggande falsen och minst 80 mm till den underliggande falsen (se skisserna ovan).

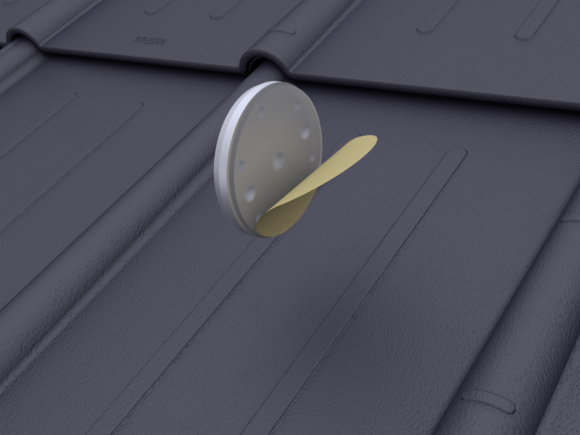

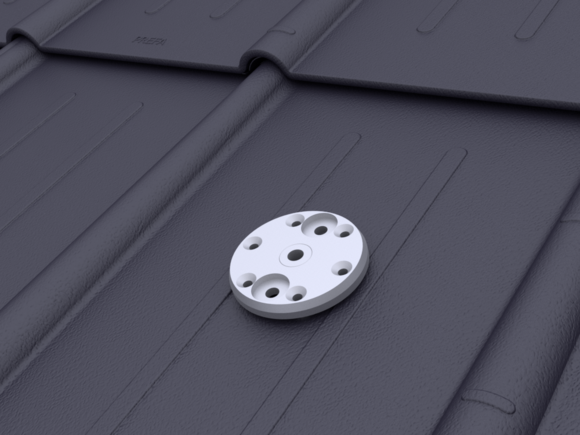

För infästningen på takstolen måste borrhålen (⌀ 8,5 mm) ligga i takstolens riktningsaxel (infästningsskruv i en axel med takstolen). Dra av, positionera och limma fast skyddsfolien på baksidan av fotplattan.
Notera
Fäst inte fotplattan på falsen eller vågtoppen hos PREFA-taktäckningen. Om takstolarnas läge inte överensstämmer med monteringsområdet ska en underlagsskiva användas.

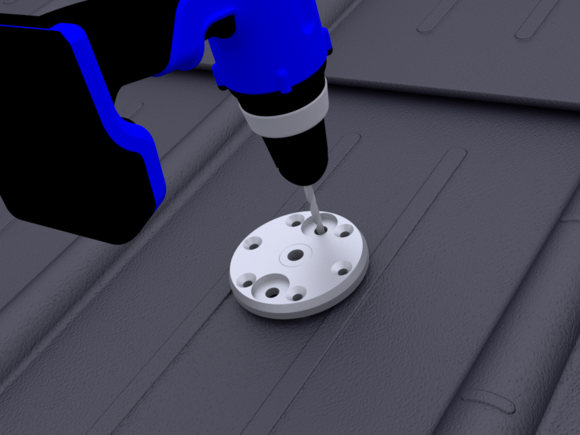

Förborra skruvhålen i underkonstruktionen med borrmaskin (⌀ 5,0 mm).
Borrdjup: ca 50 mm

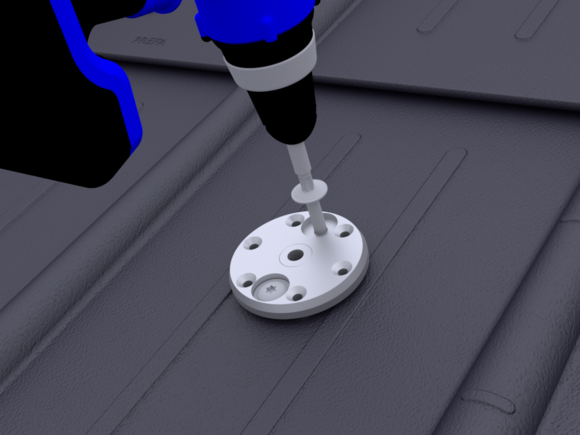

Skruva fast fotplattan med resp. 2 st. infästningsskruvar ⌀ 8 × 220 mm (takkonstruktion med dubbla skal) eller ⌀ 8 × 120 mm (takkonstruktion med enkelskal) på regeln tills yttätningen pressas mot taktäckningen och underkonstruktionen. Vid korrekt bearbetning välvs yttätningen lätt utåt (borrmaskinstillbehör: T40).

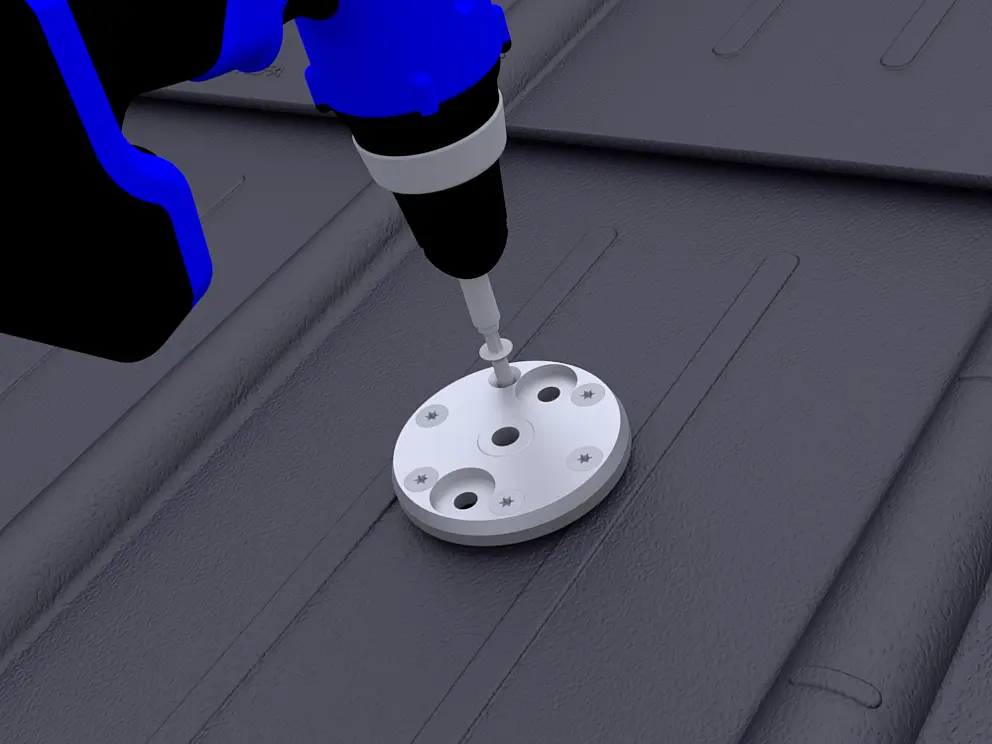

Skruva fast fotplattan med resp. 6 st. infästningsskruvar ⌀ 6,0 × 40/24 mm tills yttätningen pressas mot taktäckningen och underkonstruktionen. Vid korrekt bearbetning välvs yttätningen lätt utåt (borrmaskinstillbehör: T25).
Notera
Montera högst en PREVARIO 3.S per takstolsfält på panelen (läkttjocklek: minst 24 mm; trähållfasthet C24). Läkten måste sträcka över minst tre takstolar och fästas med ankarspik eller skruvar. Utforma takkonstruktion baserat på rådande laster i enlighet med gällande standarder.

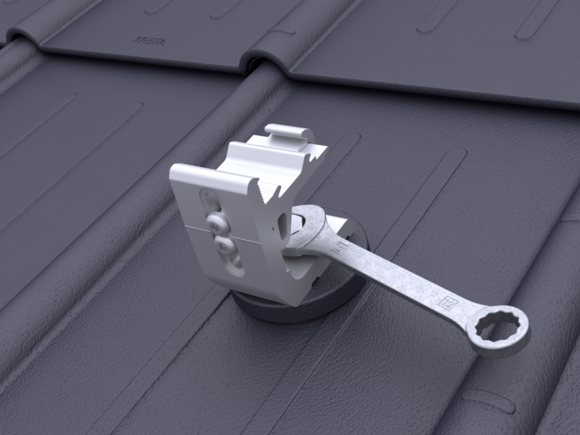

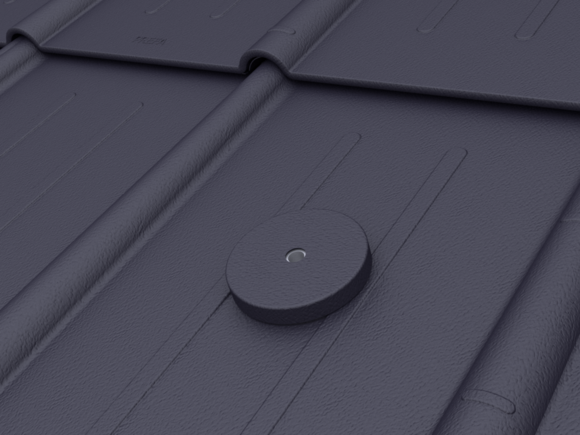

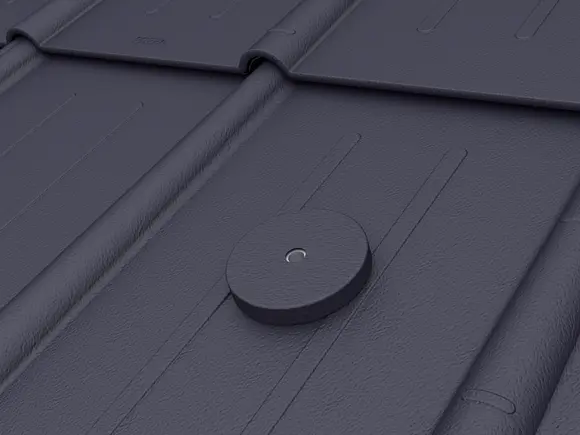

Montera täckhatten, sätt grundmodulen på fotplattan och fäst den därefter med sexkantsskruven (blocknyckel: SW 18). PREVARIO 3.S lämpar sig för montering på PREFA-täckningar i små format.
För PREFA-takelement med små format kan det vara nödvändigt att montera en underlagsskiva för att kunna montera PREVARIO 3.S – t.ex. om det finns en fals i monteringsområdet ovanför takstolen.
