Följande anvisning har förenklat illustrerats med PREVARIO 3.S, men är tillämplig för samtliga PREFA solpanelhållare.

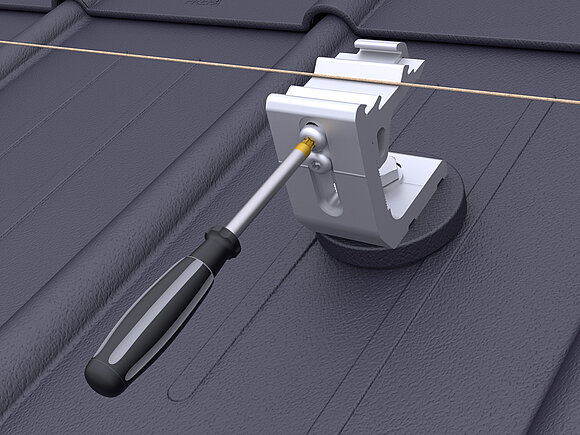

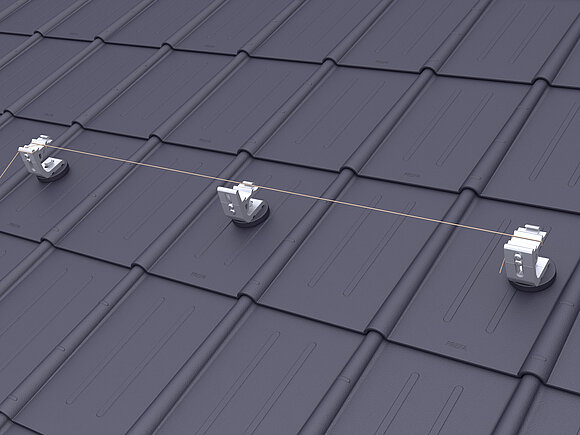

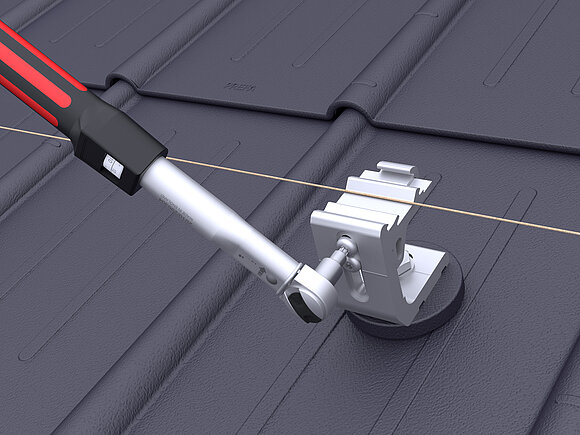

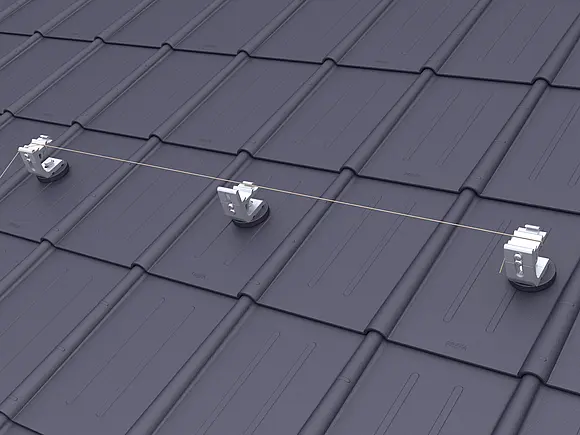

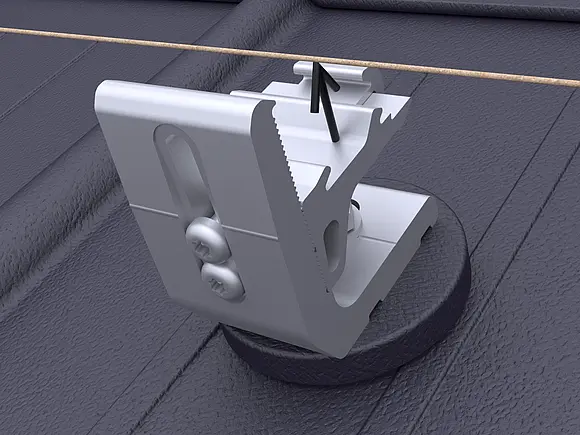

Ställ in skenhållarna på respektive yttre PREVARIO 3.S till medelhöjd. Spänn upp en snöre för montering och rikta in återstående skenhållare parallellt med taket och i höjdled. Dra åt den övre skruven på de redan inriktade skenhållarna med ett åtdragningsmoment på 20 Nm.

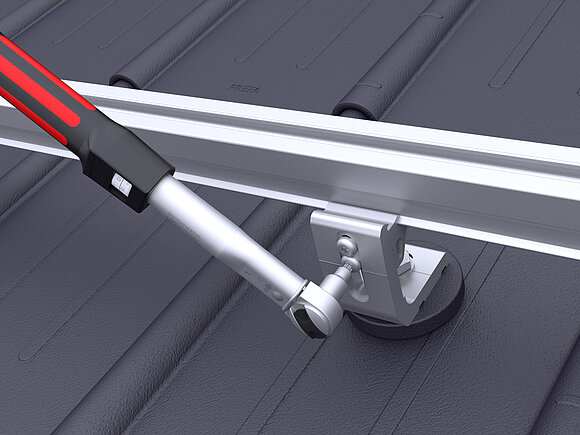

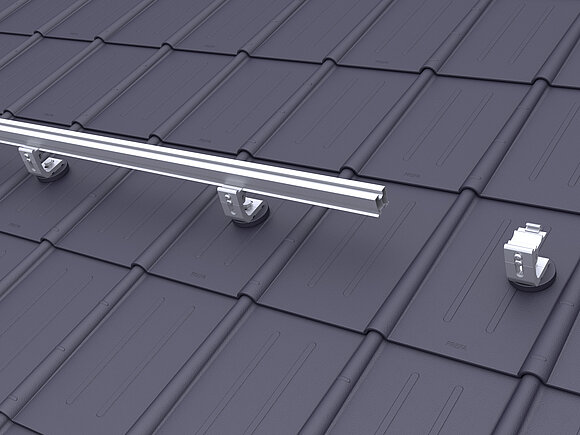

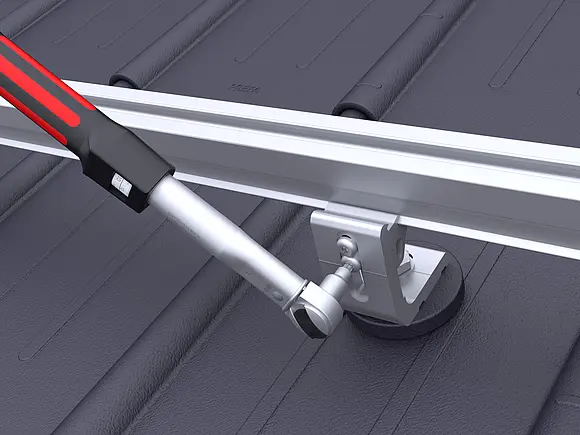

Lägg i skenan och dra åt den nedre skruven med ett åtdragningsmoment på 20 Nm.

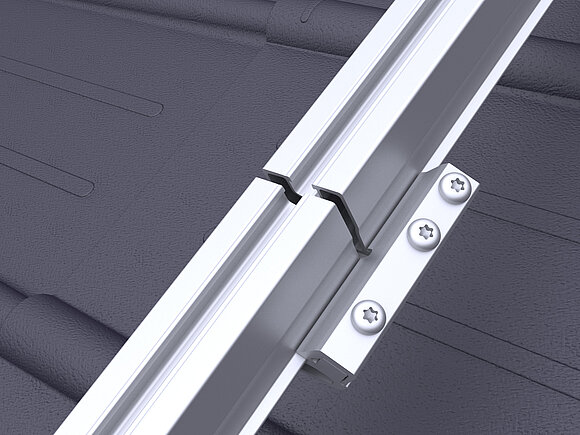

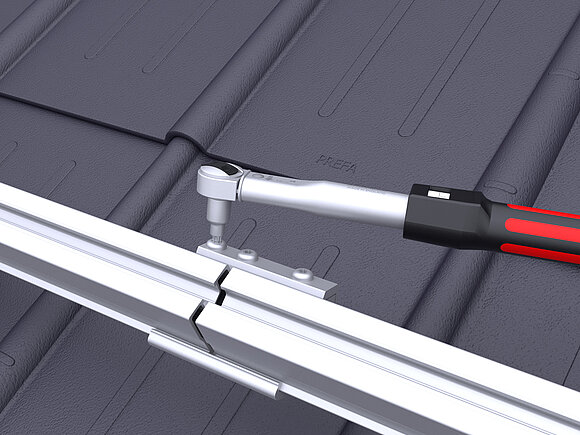

Skenskarven ska monteras så att infästningsskruvarna ligger på skenans högsta sida. Härvid avståndet mellan de båda skenorna som visas med en ingravering hållas för att möjliggöra temperaturbetingad utvidgning hos de enskilda skenorna.

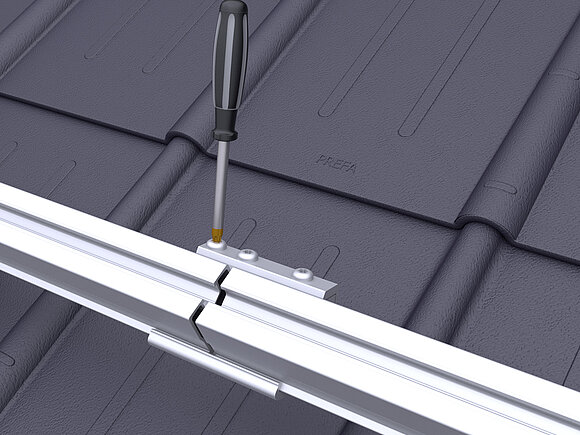

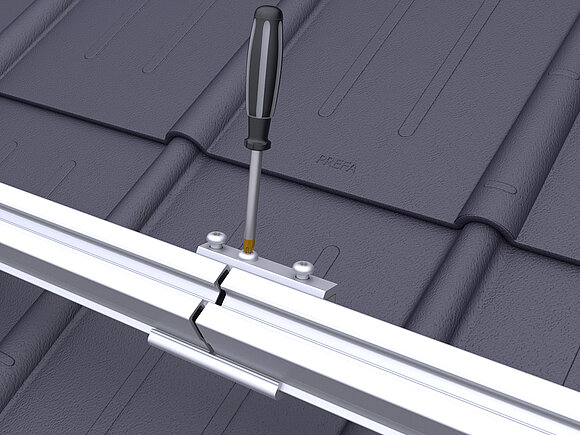

För infästningen dras först den mittersta skruven åt, därefter de yttre skruvarna med ett åtdragningsmoment om 20 Nm.

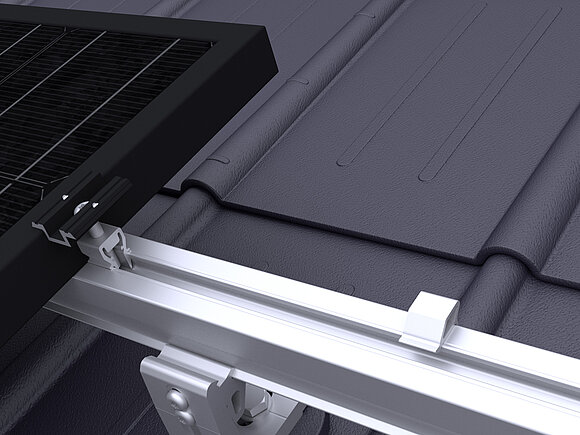

Säkerställ att fallsäkringen för solpanel är monterad före modulmonteringen.
I den nedersta modulraden på en generatoryta ansluts därvid två fallsäkringar per solpanelsmodul till den övre (mot nock belägna) modulskenan.

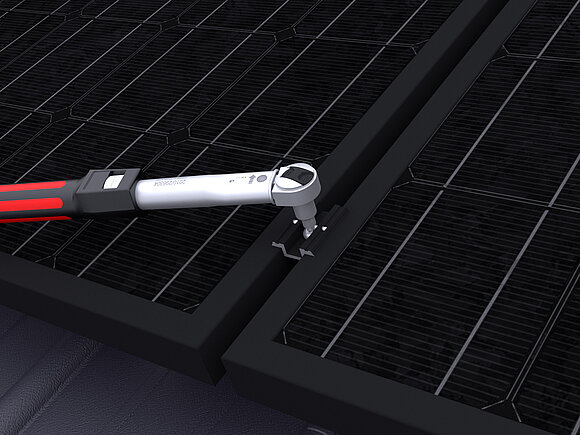

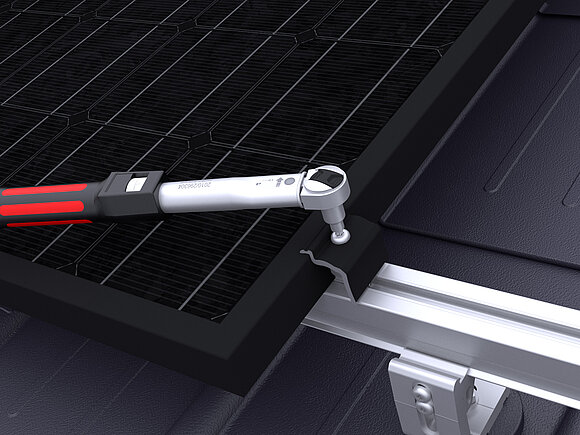

Därefter placeras modulerna, och mitt- respektive ändklämmorna dras åt med ett åtdragningsmoment på 15 Nm.
Mittklämmorna upprättar potentialutjämningen mellan modulerna via de inbyggda stiften. Rådfråga modultillverkarens för att få klarhet i huruvida denna potentialutjämning är tillåten för den använda modulen eller om det krävs en ytterligare anslutning till jordborrningen.
Om anordningen godkänns kan modulraderna anslutas till varandra med hjälp av jordledning och jordningsklämma.
