Schablon för positionering av markhylsan vid Vario runda profiler.

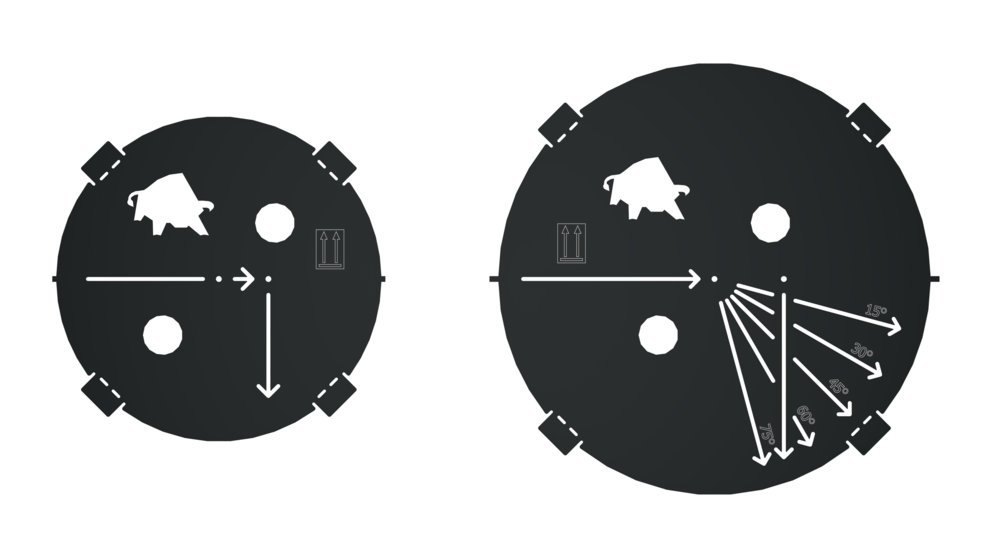

Schablon ”liten” och schablon ”stor”
För positionering och inriktning av den lilla respektive stora markhylsan rekommenderar PREFA att den tillhörande schablonen används, där ävenvalla vinkelvarianter är ingraverade.

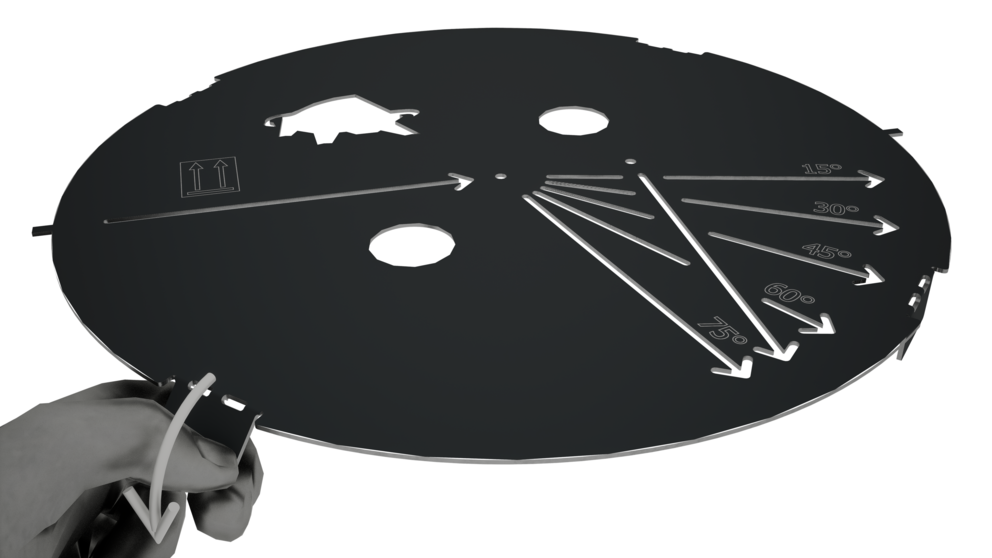

Bockning av upplagsflikarna
För att schablonen ska avsluta plant upptill böjs de fyra upplagsflikarna ”för hand” 90° nedåt före användning.

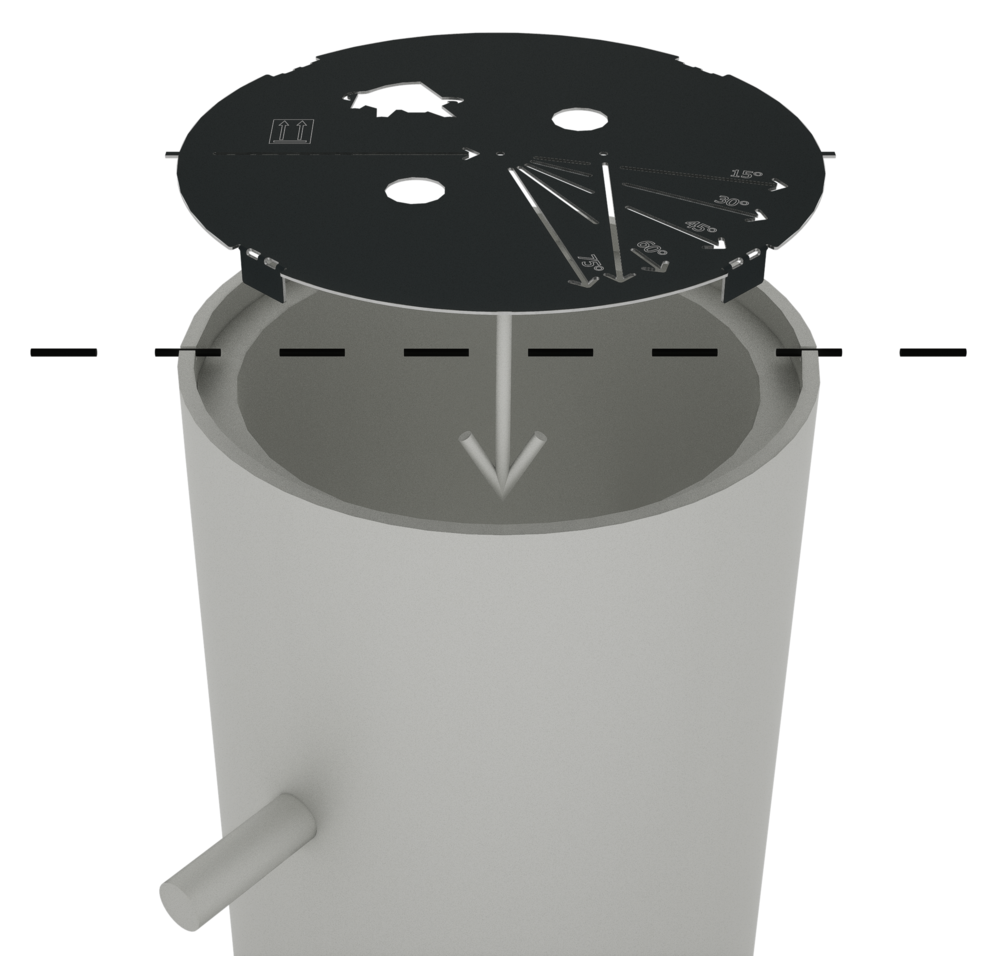

Isättning av schablonen

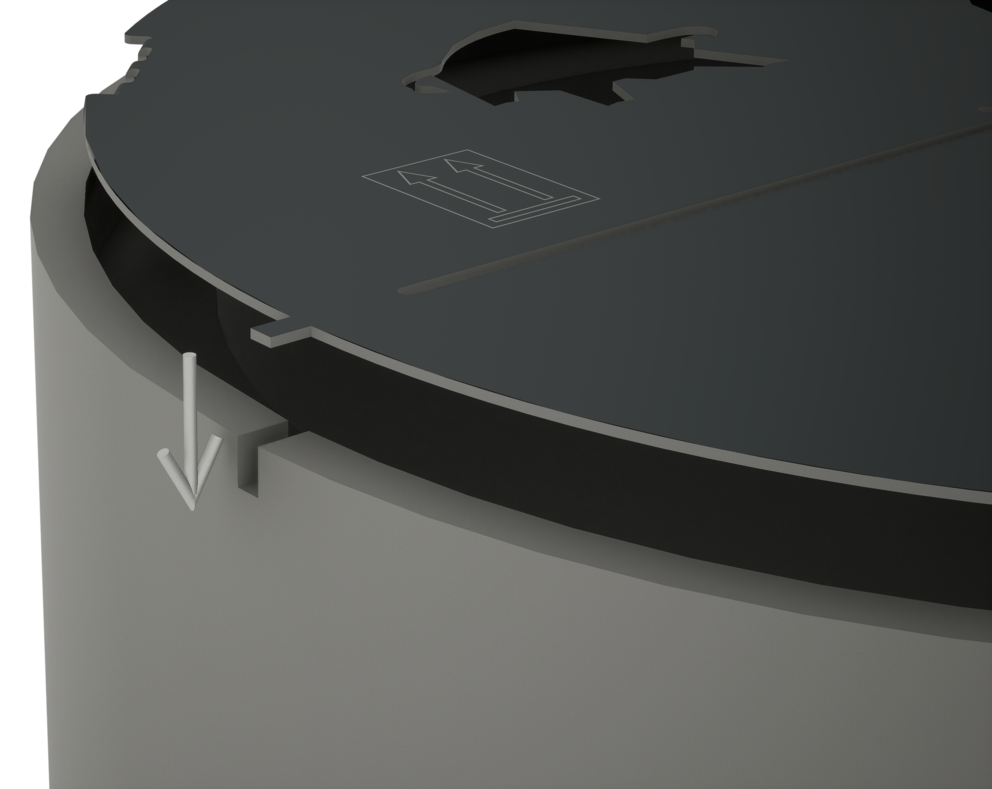

Nu kan valfri schablon sättas in i markhylsan. Om man ser till att även de två ”centreringsnäsorna” griper perfekt in i spåret på markhylsan kan man utgå från att schablonen har satts in korrekt.

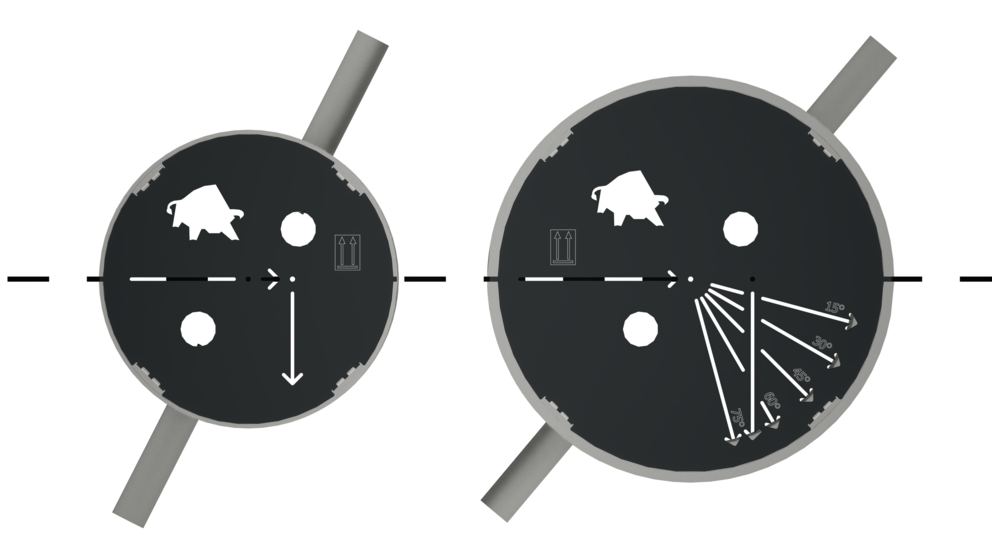

Vy ovanifrån av korrekt isatt schablon
När önskad schablon har hanterats korrekt kan nu markhylsan finjusteras i vinkel och riktas in.
