Montering lock markhylsa

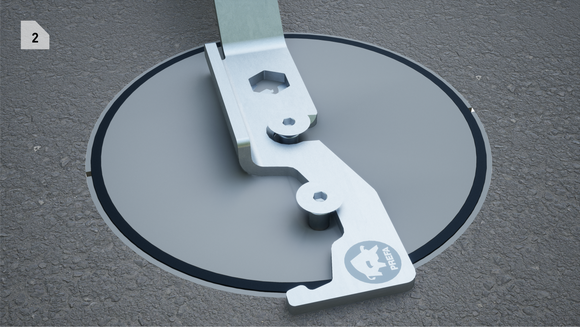

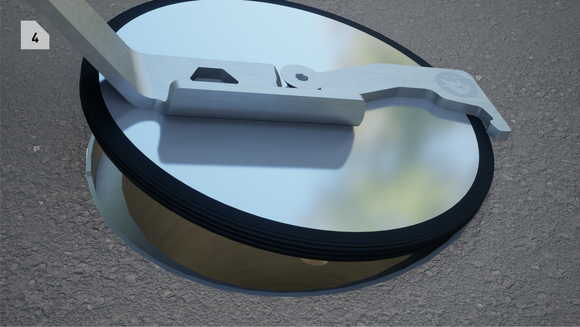

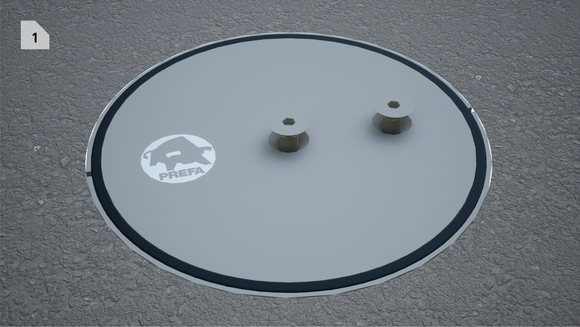

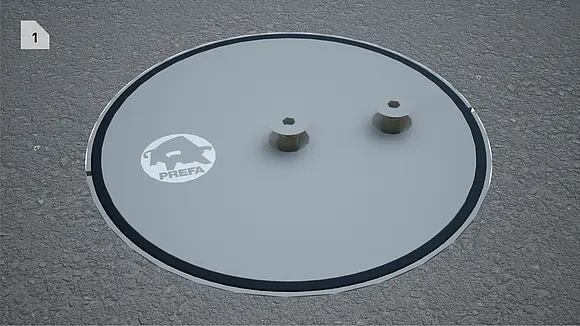

  • Öppna låsbart lock (2 skruvar): Skruva ut skruvarna med 6 mm insexnyckel ca 1 cm, skruva skruven i mitten tills inget motstånd längre känns, sätt sedan in lyfthjälpen, vrid 90° och lyft upp.
  • ALTERNATIVT öppna ej låsbart lock (1 skruv):
    Skruva ut skruven med en 5 mm insexnyckel ca 1 cm, sätt in lyfthjälpmedlet och lyft upp.

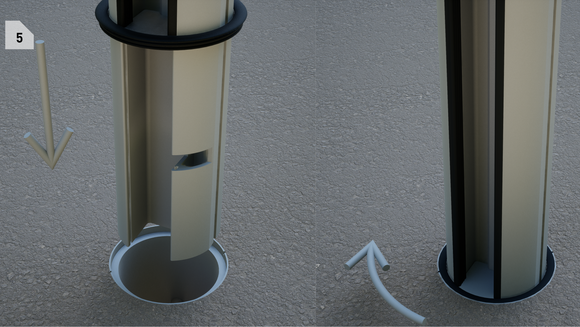

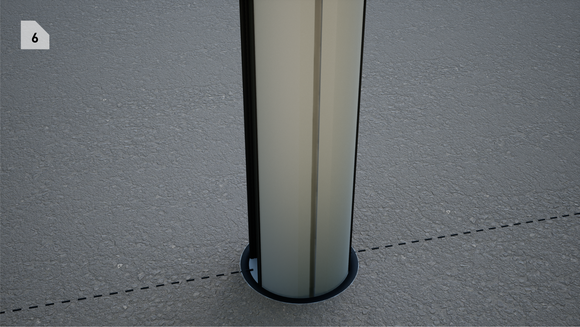

  • Se till att tätningen sitter exakt på plats vid vridning av mittpelaren till ändläget. Gå tillväga i omvänd ordningsföljd vid demontering.

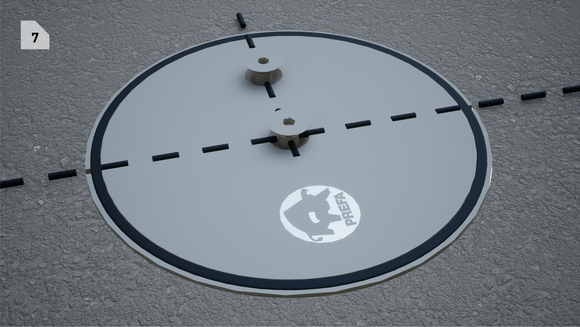

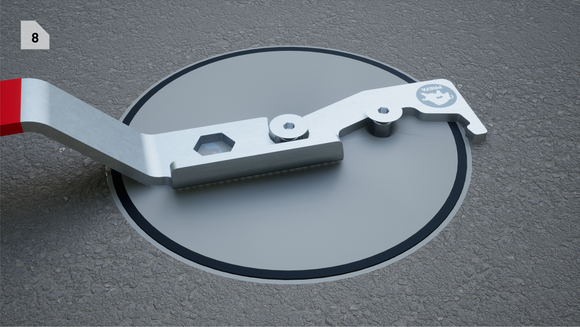

  • Stäng låsbart lock (2 skruvar): Sätt i locket med de 2 skruvarna i 90° vinkel mot markeringen i markhylsan,
    vrid med lyfthjälpen 90° och dra åt de 2 skruvarna med en 6 mm insexnyckel.

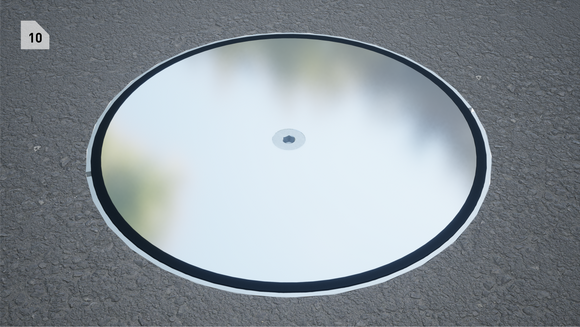

  • ALTERNATIVT stäng ej låsbart lock (1 skruv):

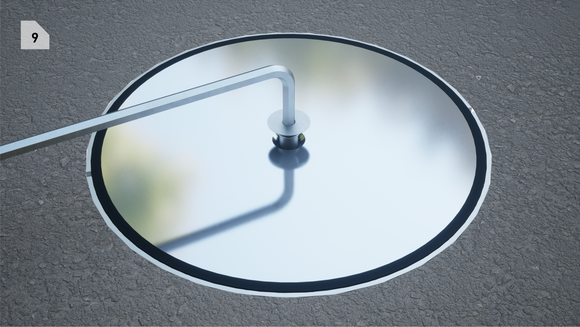

    Sätt i locket och dra åt skruven med en 5 mm insexnyckel.
