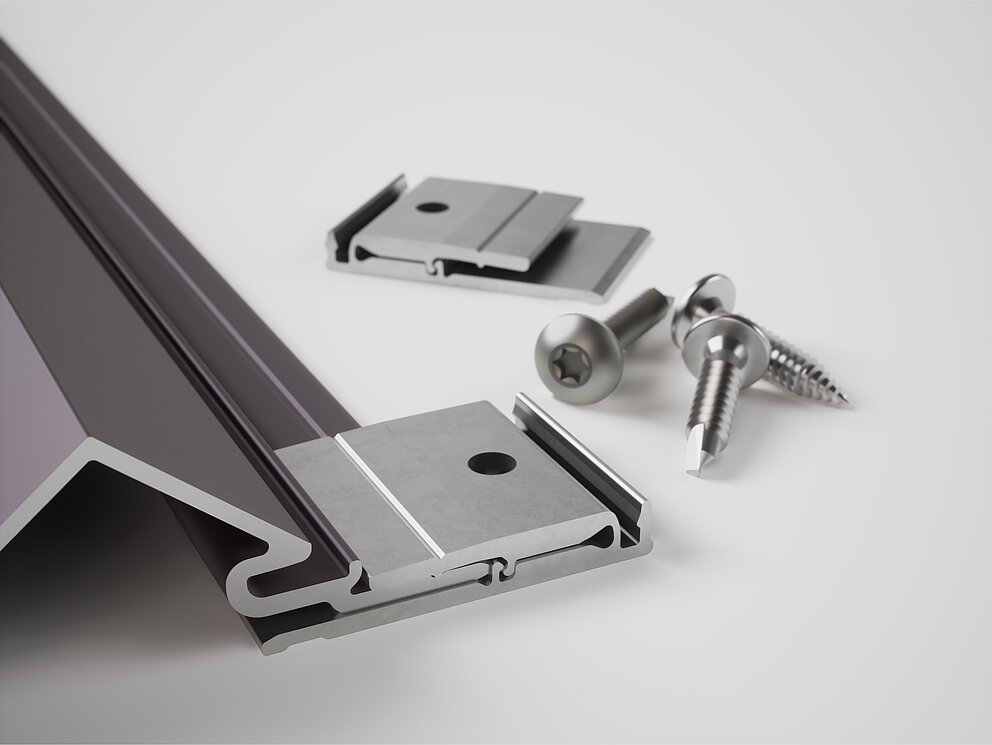

Det dolt monterade not- och fjädermonteringssystemet för vågprofilen och sicksackprofilen består av glidklammer och en specialskruv för underkonstruktion i trä, stål och aluminium.

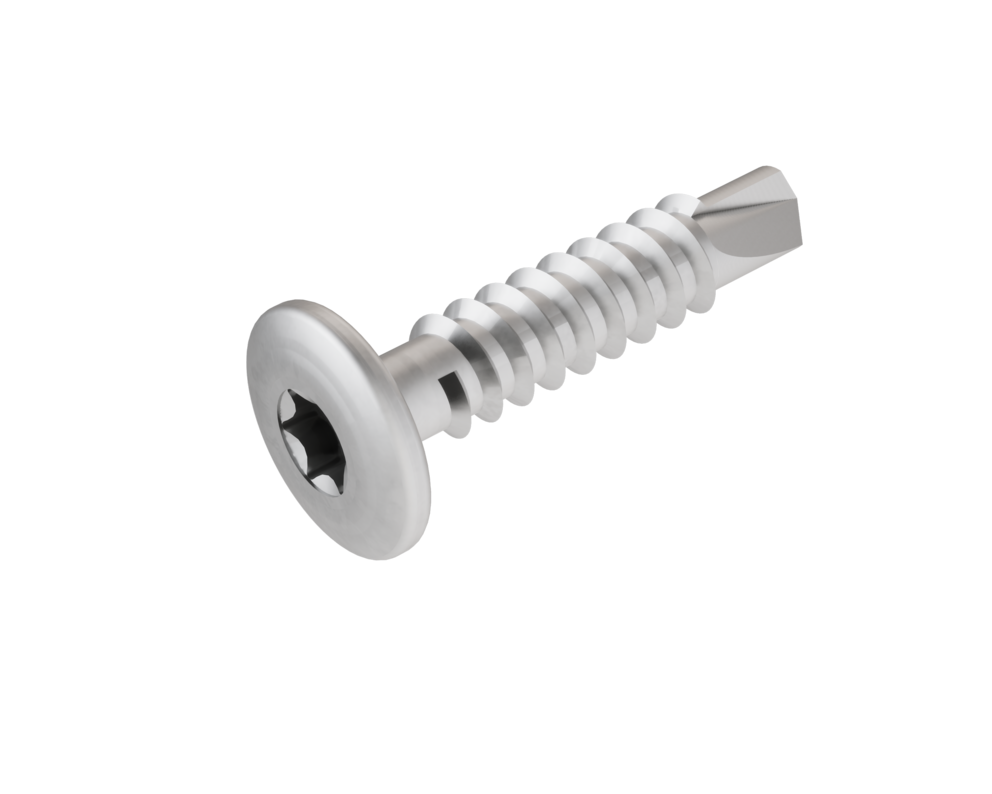

Specialskruv för underkonstruktion i aluminium Infästning på supportprofil i aluminium (L- eller T-profil). |

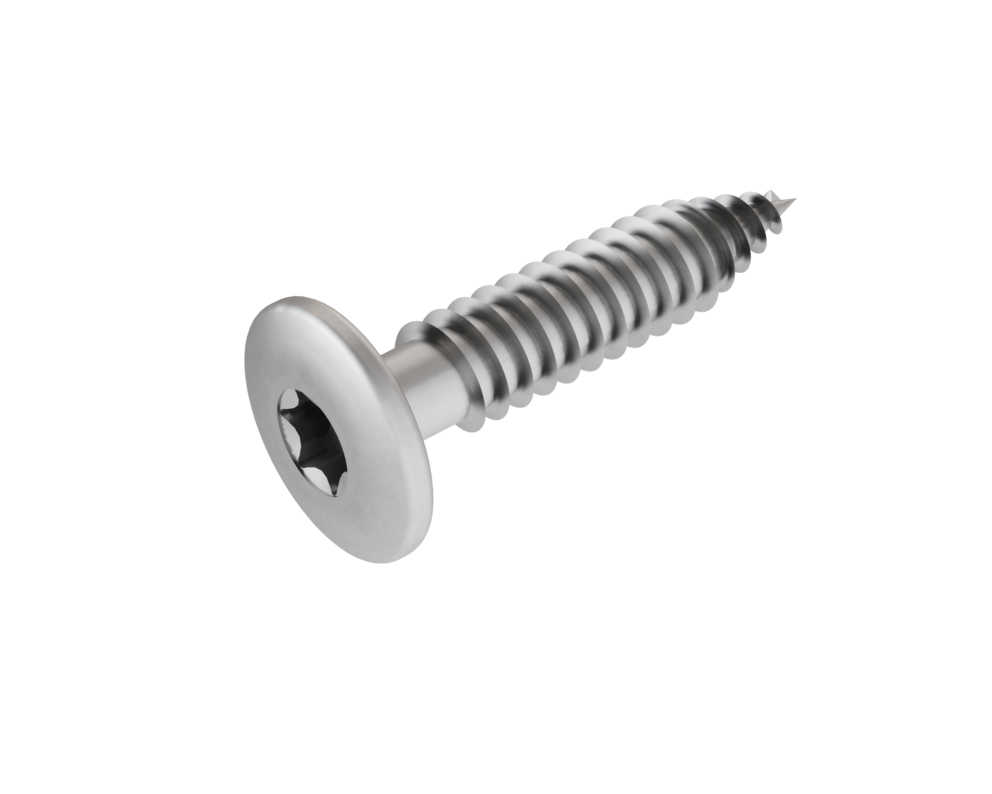

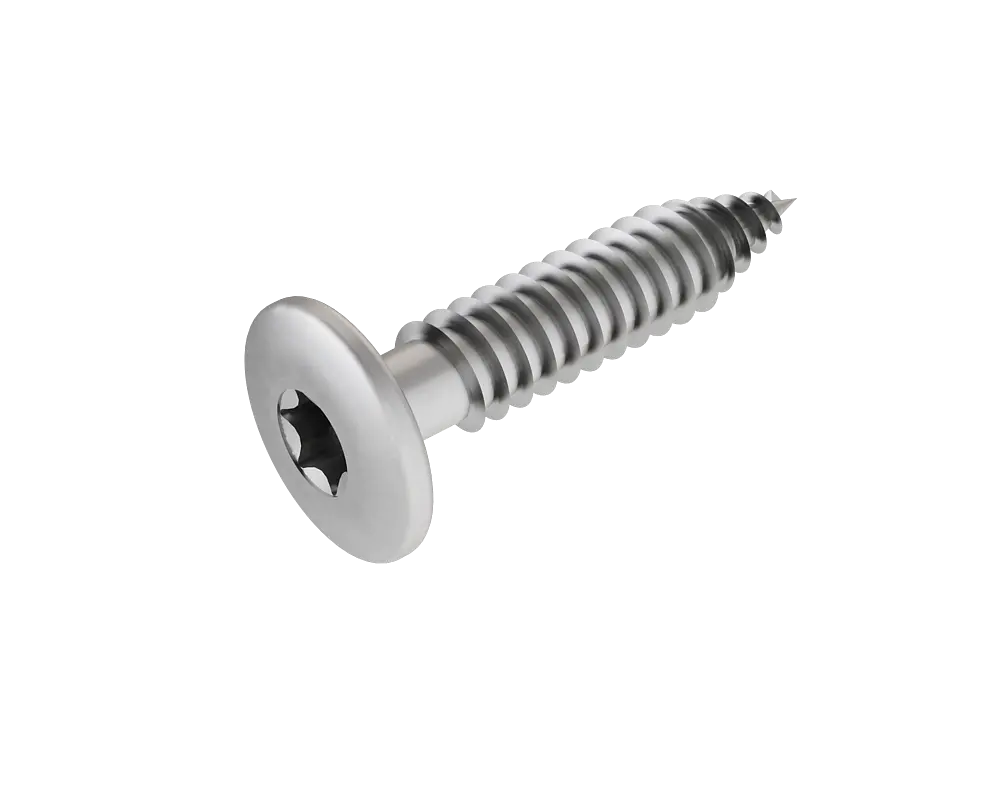

Specialskruv för underkonstruktion i stål Infästning för stålprofilplåt 0,4–1,0 mm |

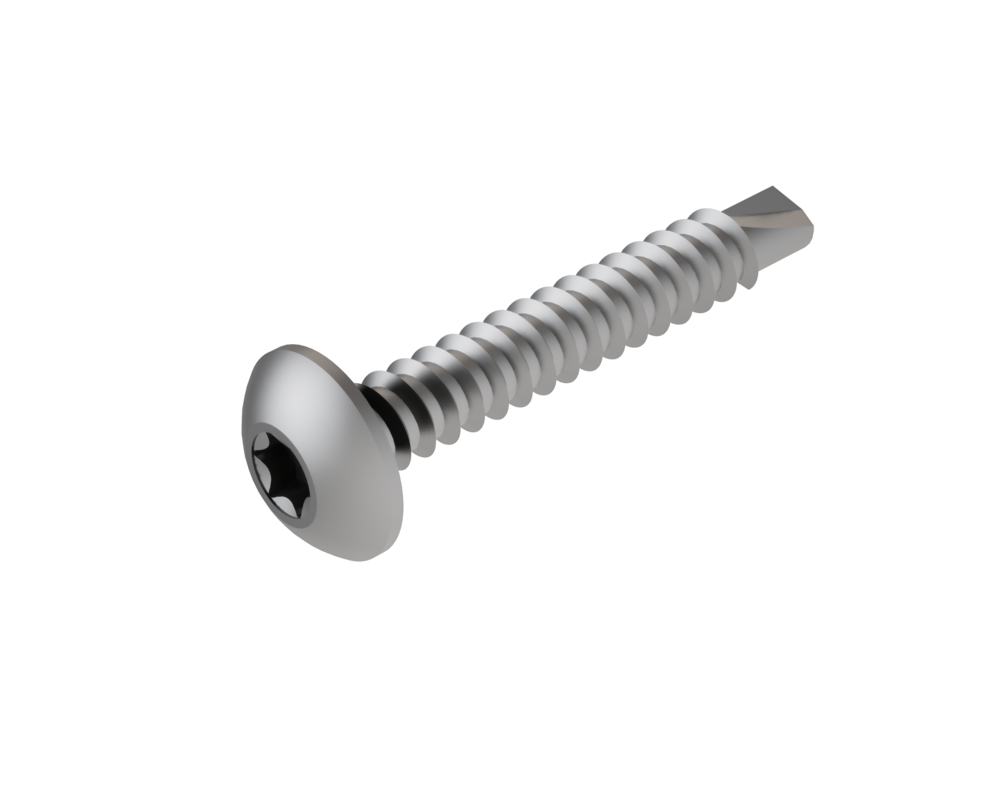

Specialskruv för underkonstruktion i trä Infästning på underkonstruktion i trä |

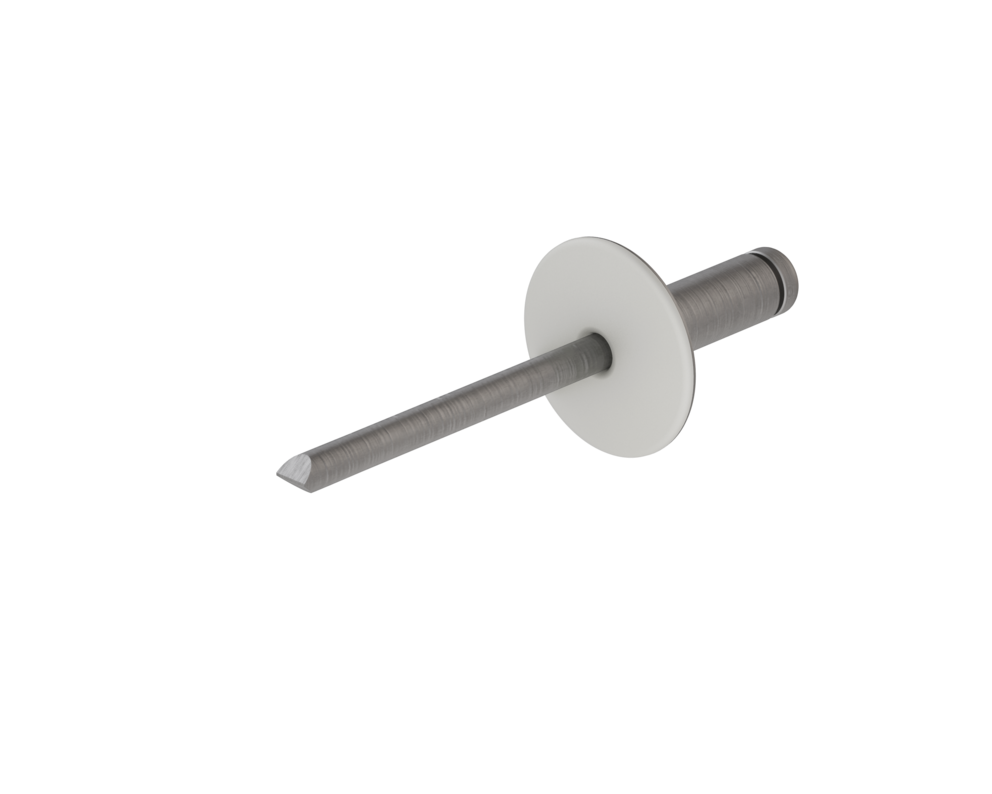

balkongnit rostfritt stål med splint i rostfritt stål |

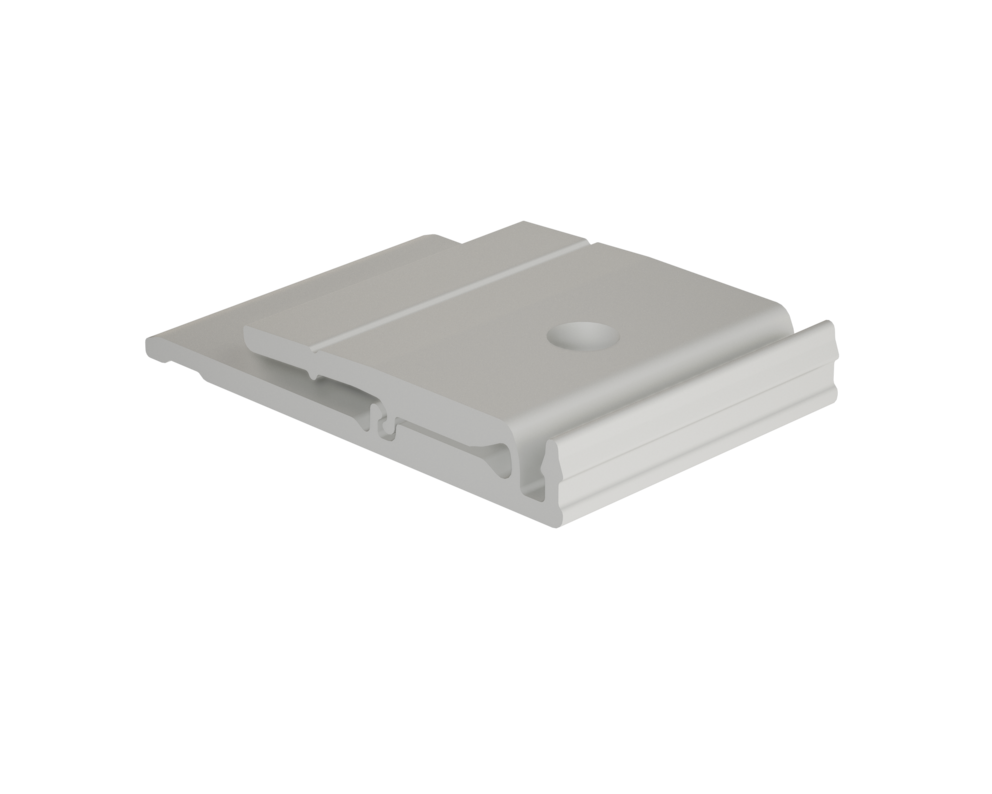

Glidklammer för strängpressade profiler För rörlig infästning. |

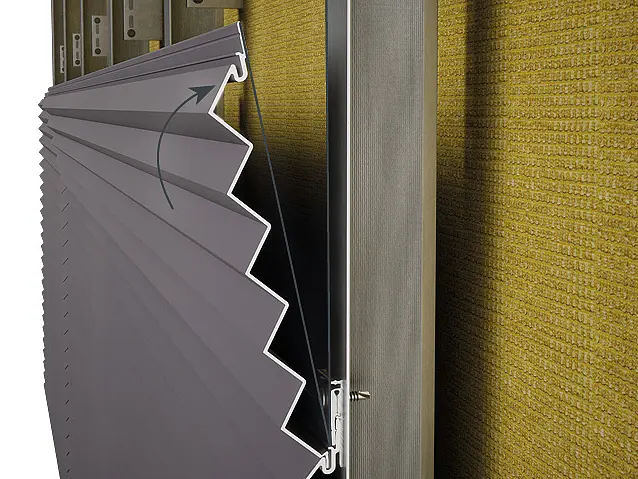

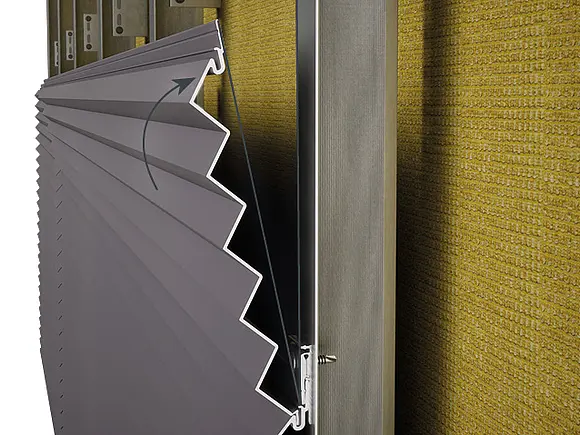

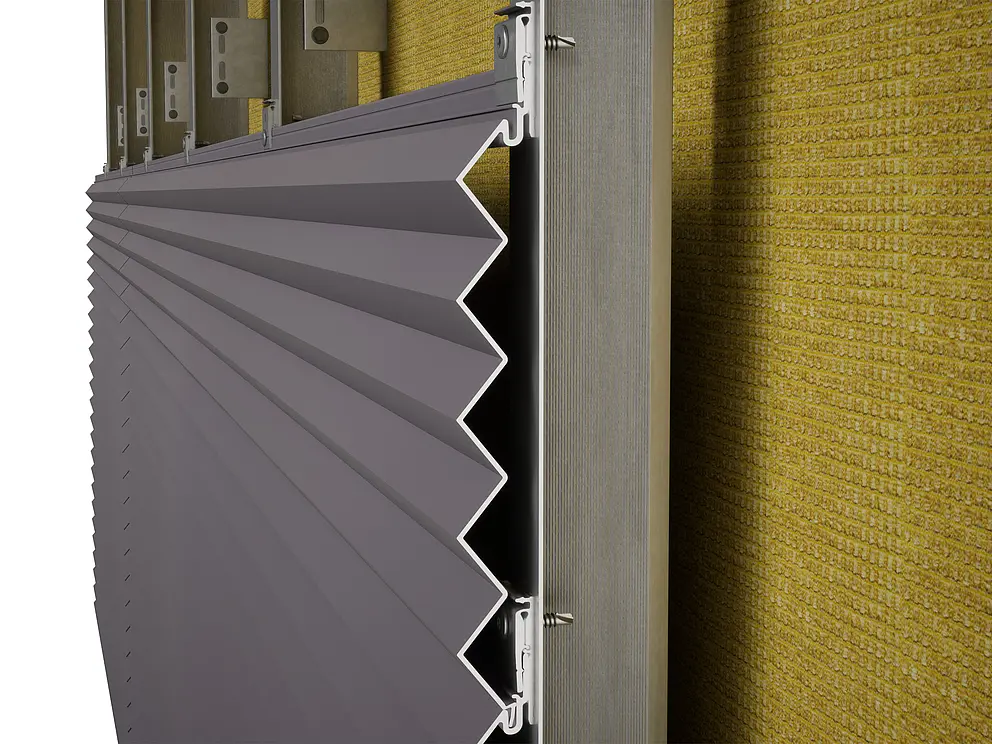

Sätt in den strängpressade profilen med en lätt lutning bort från underkonstruktionen i noten på det redan förmonterade startprofilen eller i den underliggande profilen. När den har snäppt in helt i notsidan med fjädersidan trycks profilen mot bärprofilerna i underkonstruktionen och påbörjar infästningen.

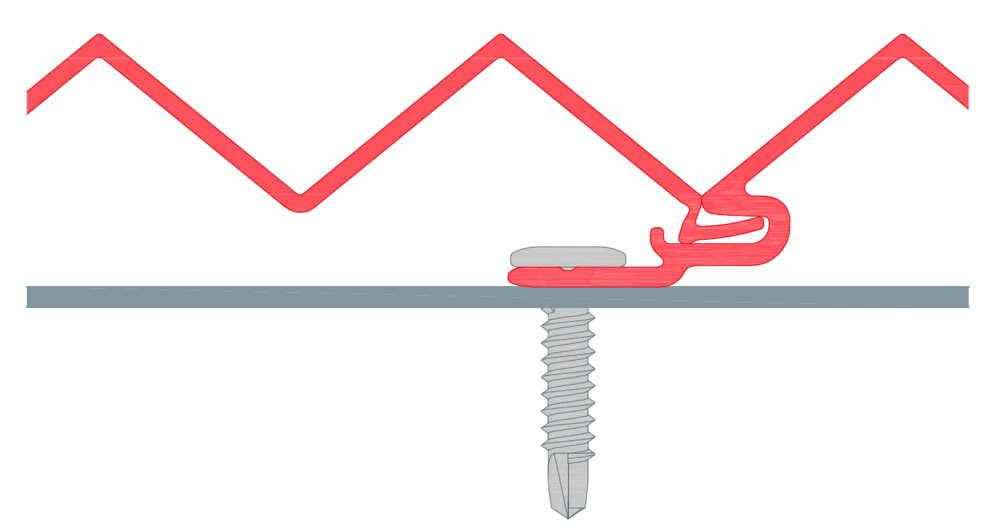

Profiler upp till ≤ 2 500 mm kan även fästas direkt i underkonstruktionen längs borrspåret.

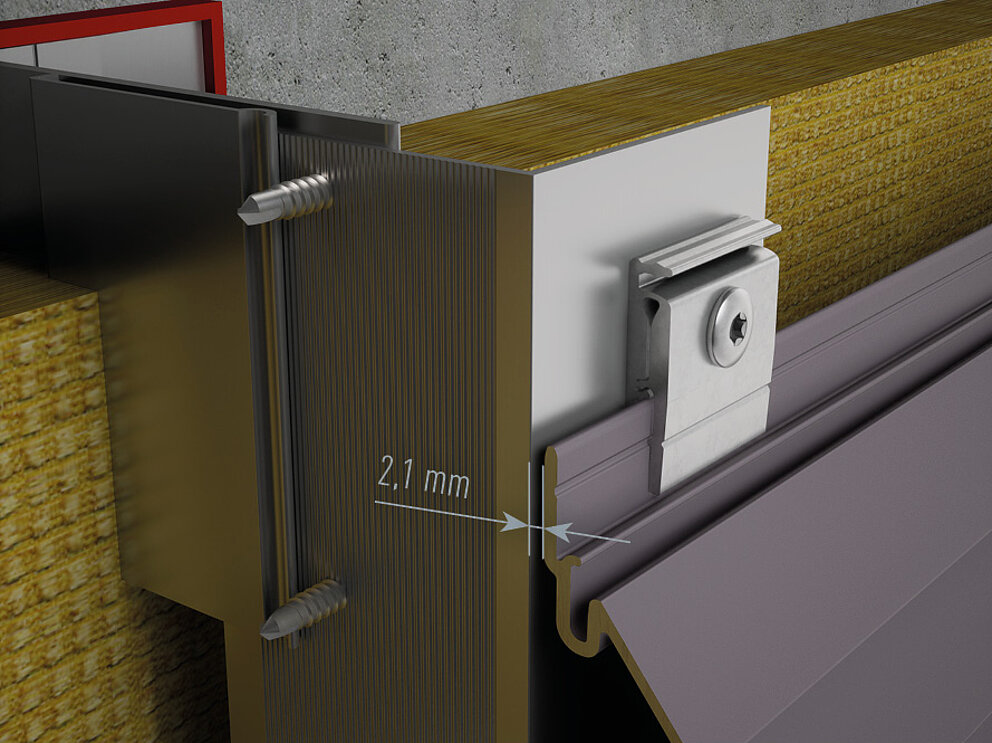

Om profilerna monteras utan glidklammer måste även startprofilen fästas utan glidklammer för att bibehålla avståndet till bärprofilen i underkonstruktionen, vilket bestäms av glidklammerns konstruktionshöjd på 2,1 mm.
Notera
En kombinerad montering av profiler med och utan glidklammer är inte tillåten, eftersom glidklammerns konstruktionshöjd (2,1 mm) ger upphov till olika monteringsnivåer.

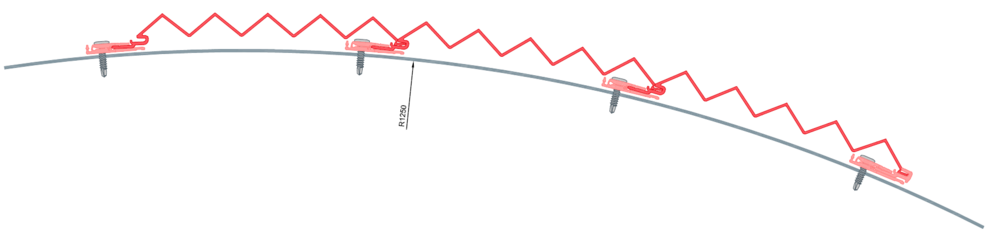

PREFA strängpressade profiler kan monteras på rundad underkonstruktion även vid vertikal profilmontering. Här måste en minsta radie på r ≥ 1 250 mm hållas för en täckande bredd på 200 mm.
Notera
Horisontell rundning av profilerna är inte möjlig på grund av profilgeometrin.

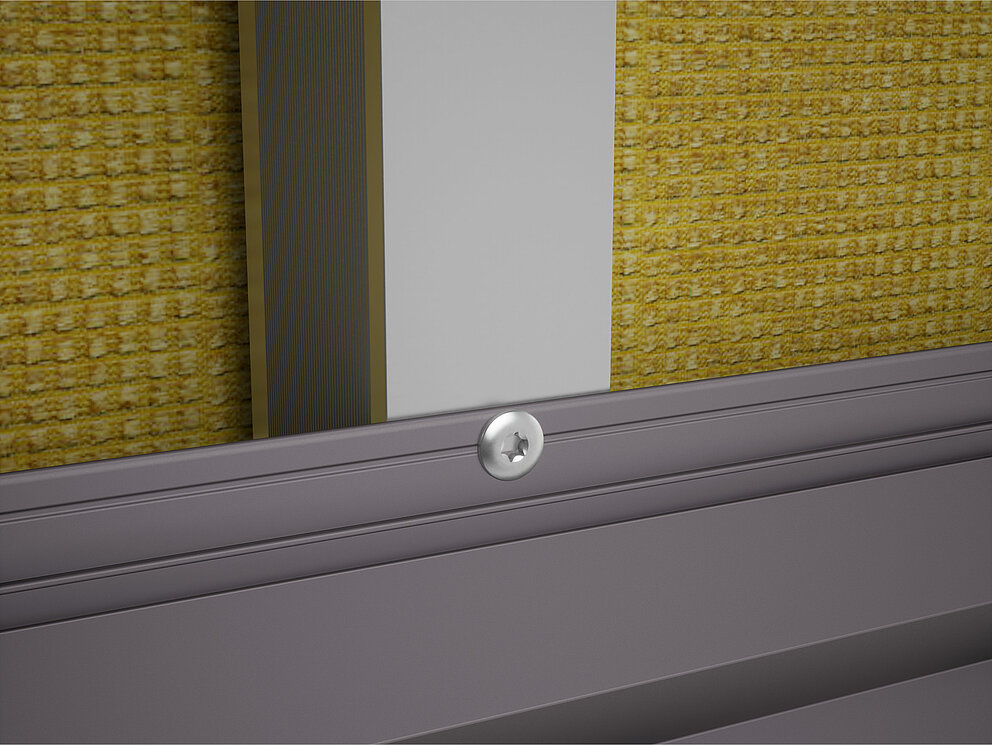

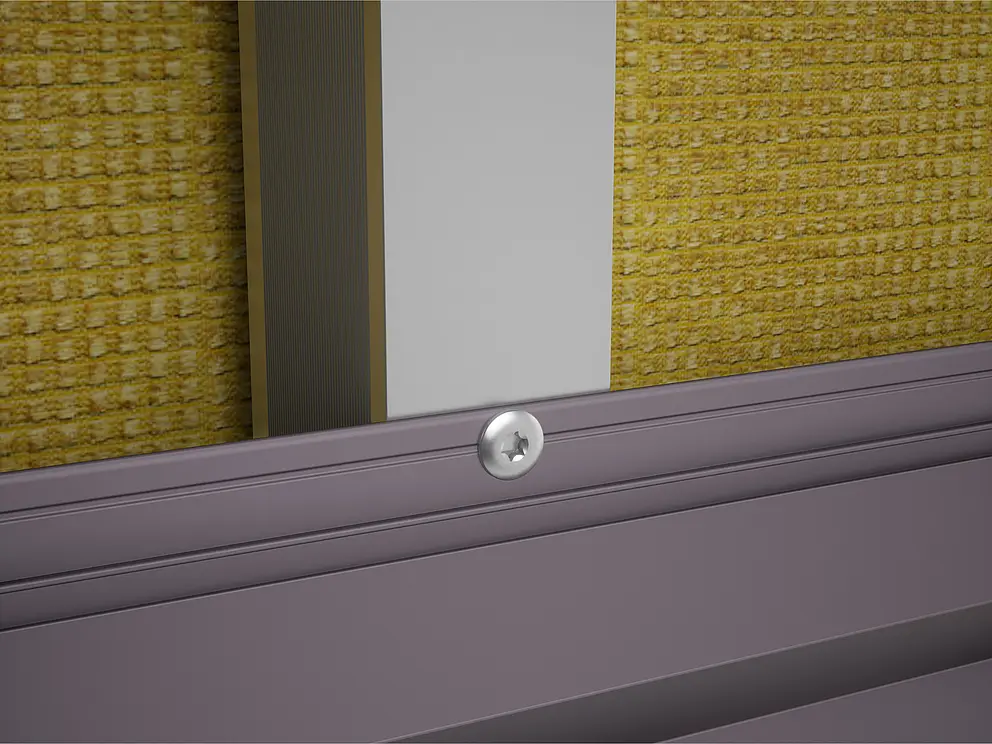

Beroende på monteringstyp, med eller utan glidklammer, utförs den fasta punkt som säkerställer profilens läge på olika sätt. Om monteringen sker utan glidklammer kan självborrskruven skruvas in direkt utan förborrning av profil och underkonstruktion.
När profilerna monteras med glidklammer måste man ovillkorligen se till att använda en glidklammer även vid den fasta punkten. Endast då bibehålls avståndet till bärprofilen i underkonstruktionen, vilket bestäms av glidklammerns konstruktionshöjd på 2,1 mm. Specialskruven förs då inte genom det förborrade hålet utan sätts i det underliggande borrspåret, som först måste förborras med en metallborr Ø 3,0 mm.

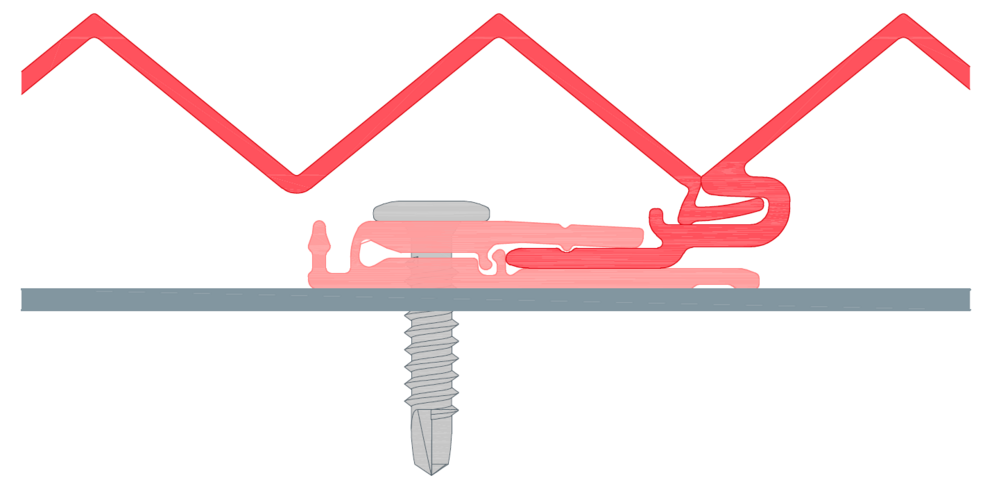

Infästningsskruven skruvas genom glidklammerns förborrade hål, vilket möjliggör en expansionsanpassad montering av de strängpressade profilerna.

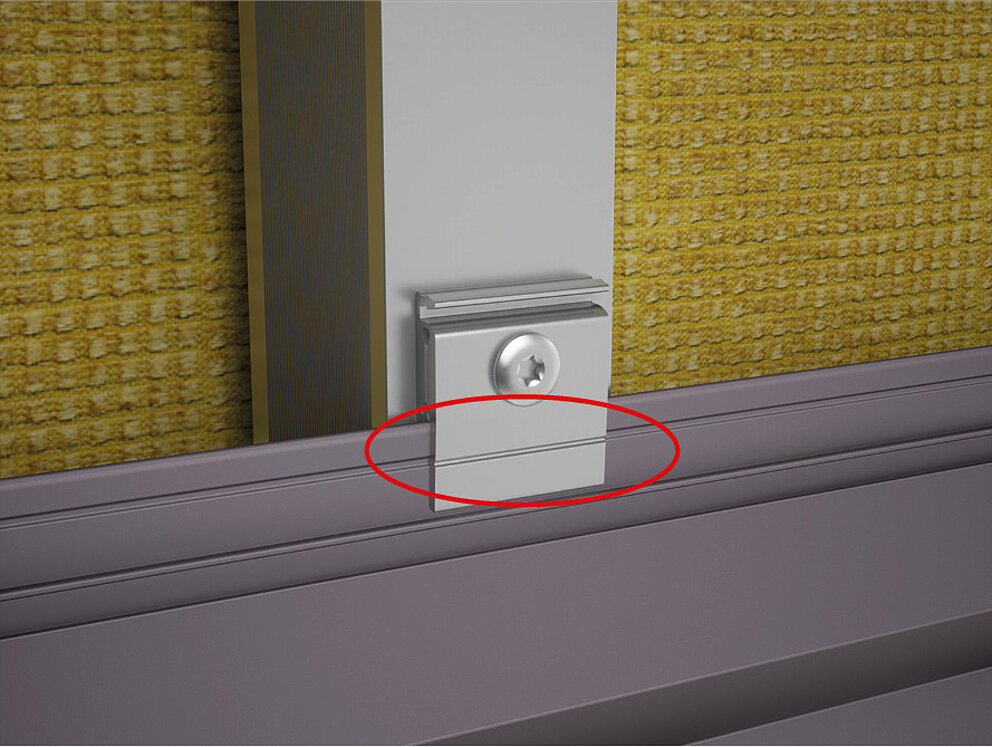

Säkerställ att glidklammern alltid ligger an med hela ytan mot bärprofilen och att de försänkta spåren i klammer och profil är exakt riktade mot varandra.
Se till att linjeföringen och riktningen hos de strängpressade profilerna bibehålls vid avbrott som till exempel skarvfogar. För kontroll rekommenderas att profilerna snöras upp med kontrollinjer på jämna avstånd och senast efter fem profiler.

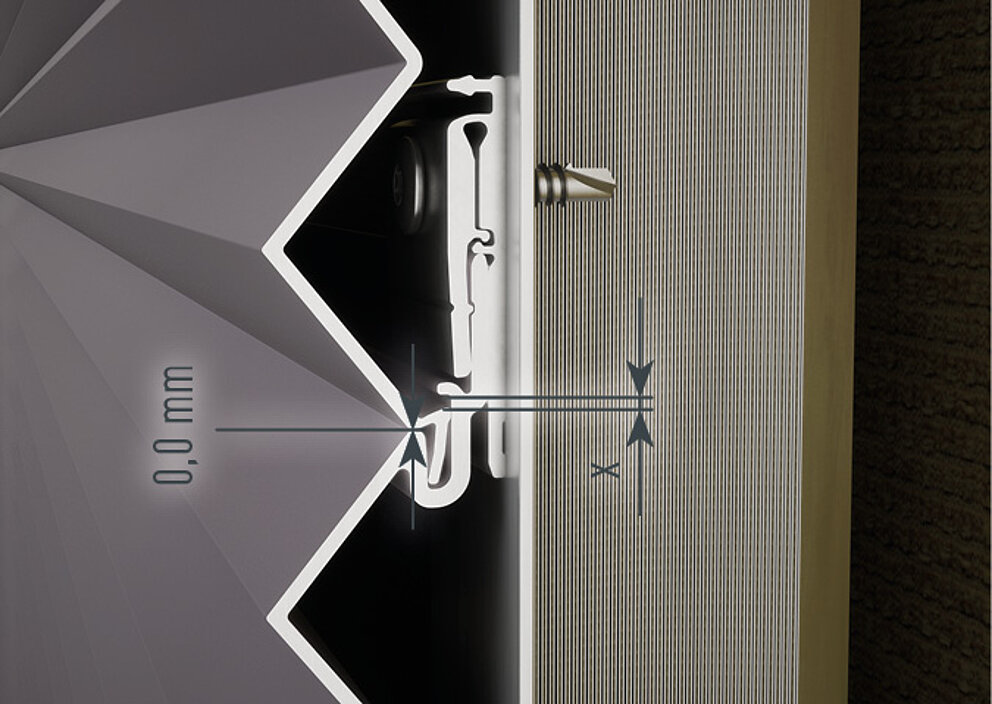

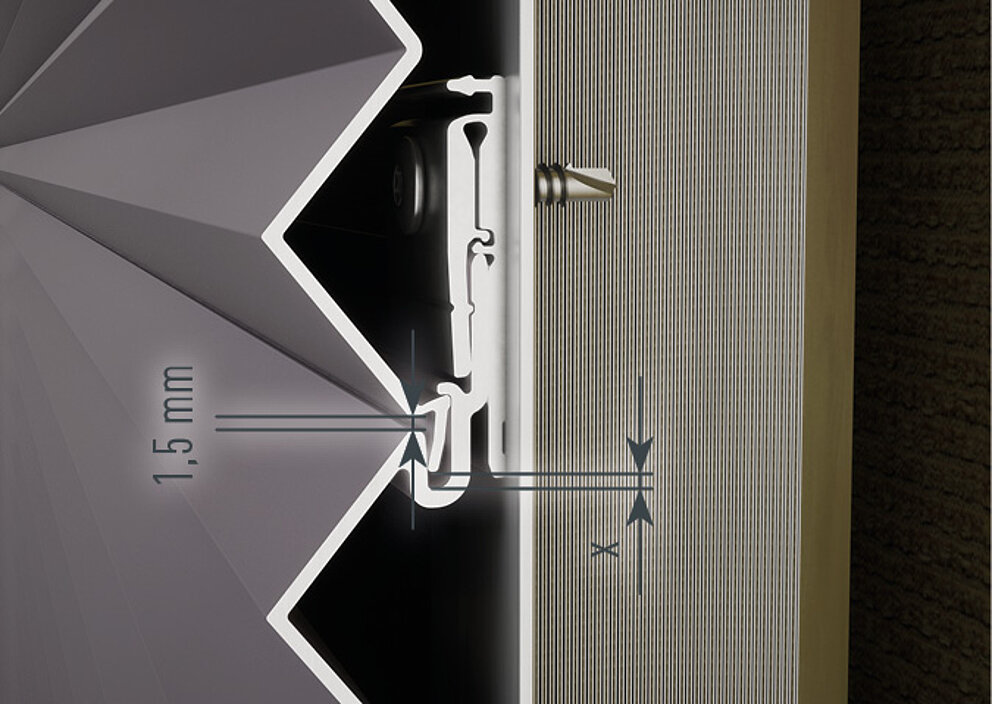

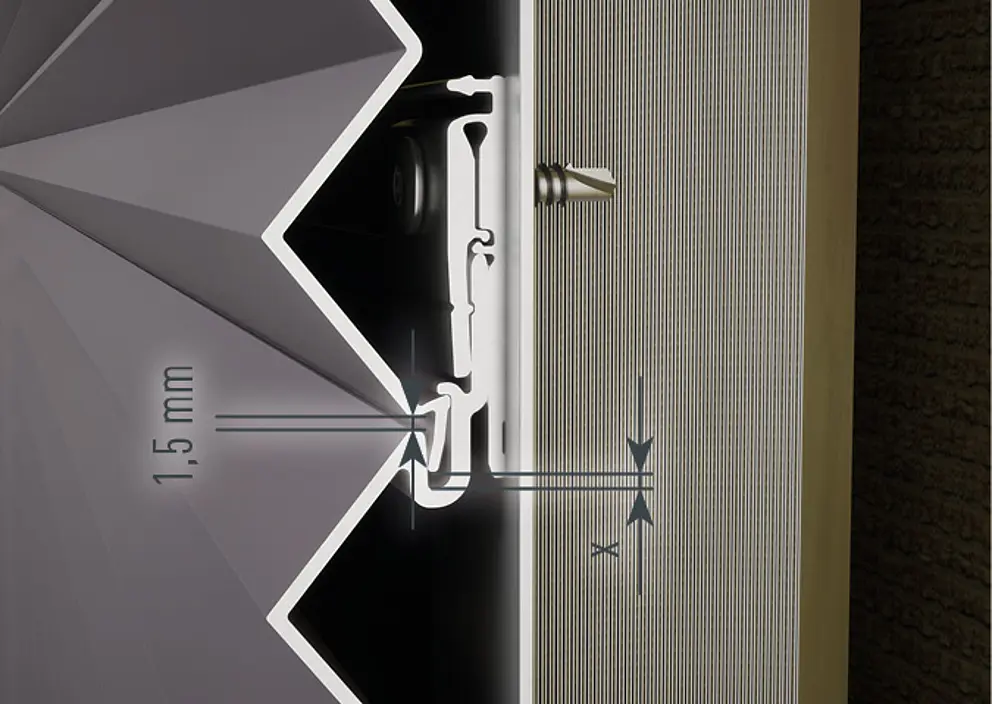

Monteringssystemet medger en utjämning på +1,5/-0 mm per täckbredd. Om en utjämning måste göras rekommenderas att den fördelas på flera profiler för att säkerställa rätlinjighet i raden och undvika markanta fogar. På så sätt förblir utjämningen dold och är visuellt nästan inte märkbar, vilket ger ett jämnt och diskret utseende.
