Underkonstruktionen fungerar som en statisk länk mellan stommen och fasadbeklädnaden. Välj mellan aluminium, stål och trä eller en kombination av dessa som material för underkonstruktionen. Som regel ska statiska beräkningar utföras för alla underkonstruktioner vid såväl nybyggnad som fasadrenovering.
Byggnadstekniska krav ska beaktas. Förankringen av underkonstruktionen är beroende av de olika underlagen och vilka laster som uppstår samt kraven på brandskydd. Vid såväl nybyggnad som renovering ska underkonstruktionens funktion och dimensionering kontrolleras.
Stabilitetsutlåtandet omfattar i regel underkonstruktionen inklusive förankrings- och anslutningsmedel samt beklädnaden med fästdon.
För statiskt intyg gällande strängpressade profiler tillhandahåller PREFA en godkänd spännviddstabell.
Notera

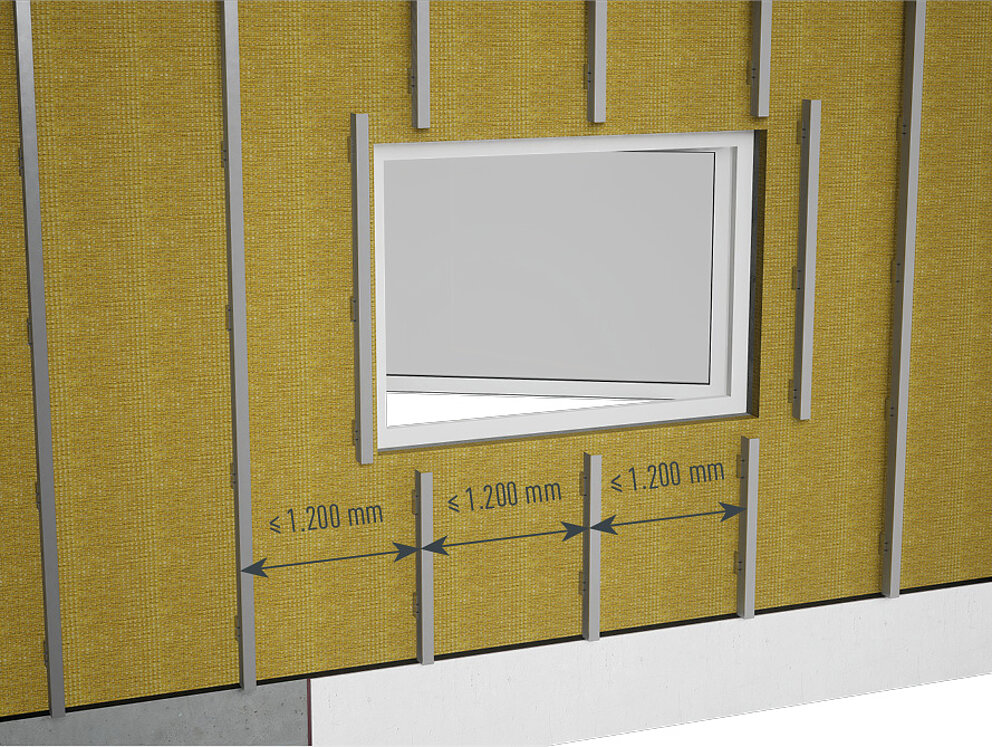

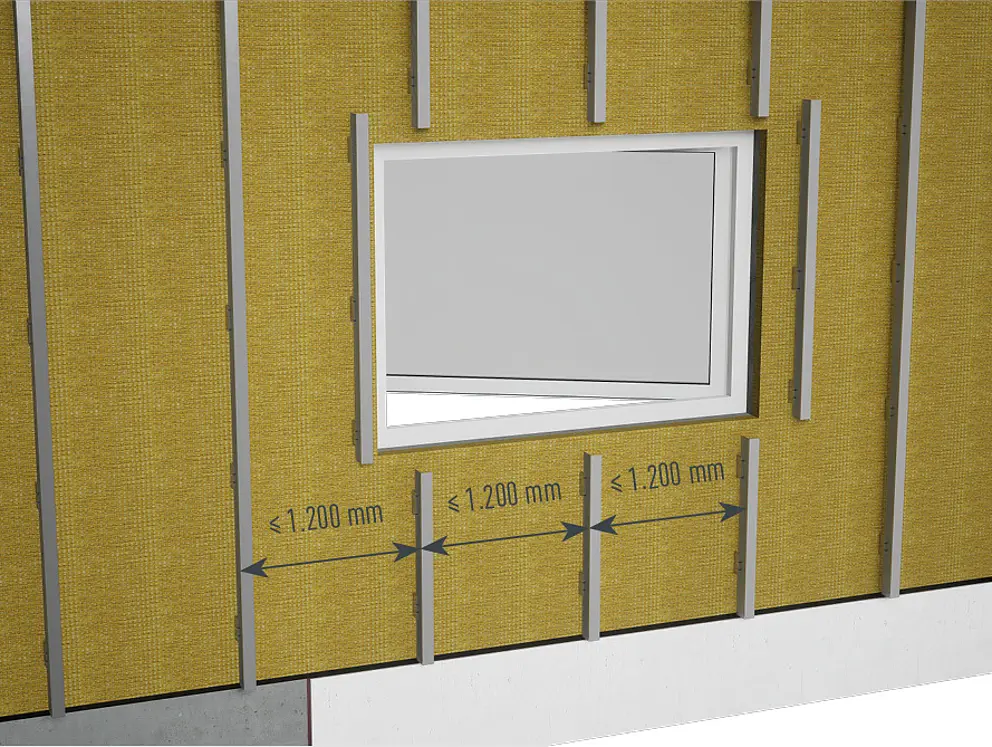

Vi rekommenderar att avstånden i underkonstruktionen inte överstiger 1 200 mm.

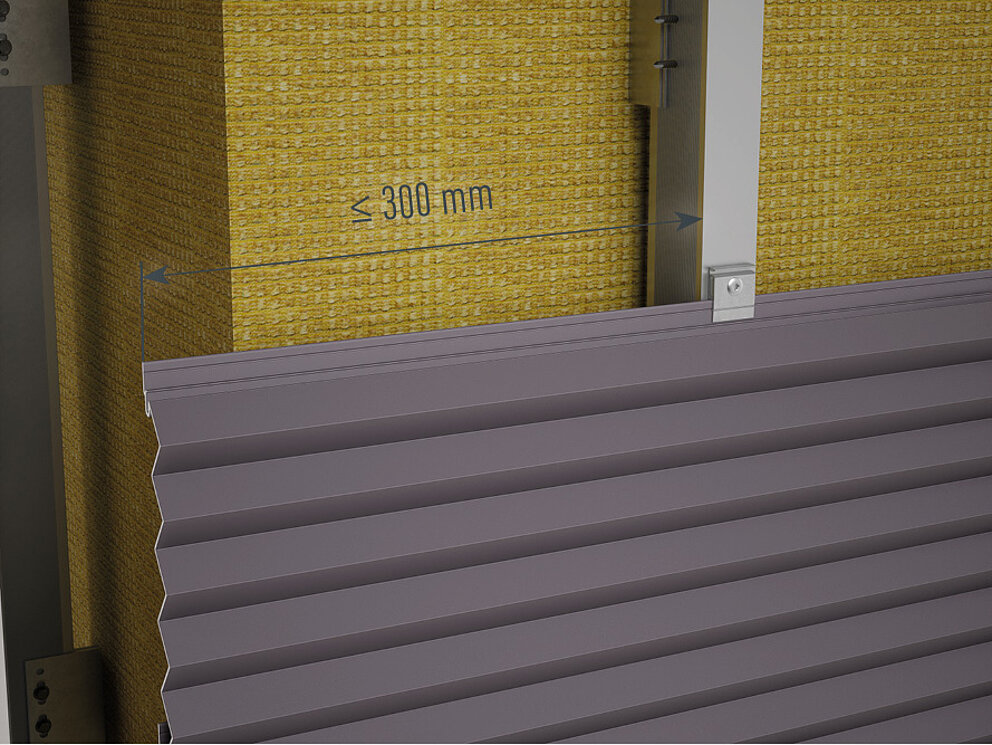

Observera rekommenderat maximalt utsprång för PREFA strängpressade profiler enligt de statiska kraven på fria byggnadshörn/kantområden på maximalt en fjärdedel av avståndet till underkonstruktionen:
Luftspalten ska uppfylla gällande nationella krav utifrån valet av material i underkonstruktionen. För att säkerställa ett obegränsat luftflöde i luftspalten ska supportprofilerna riktas in på ett sätt som passar profilmonteringen. Underkonstruktionens uppbyggnad kan utföras med ett eller två skikt beroende på profilernas monteringsriktning.
Notera
Vid vertikal profilmontering kan profiltvärsnittet på baksidan längs de strängpressade profilerna räknas med.
