Täckriktning, fastsättning och montering

Väggshingel ska monteras från höger till vänster och radvis (i horisontella rader). Förskjutningen från rad till rad är 1/3 – se ”V”-markeringen på shingelns övre fals. Infästningen av varje shingel görs med en klammer och en medföljande klammerspik 2,8/25 (= standardinfästning). Infästningen av väggshingel XL görs med två klamrar och två klammerspikar 2,8/25. I områden med stor risk för kraftiga vindar krävs en vindlastberäkning. Infästningen ska sedan anpassas utifrån beräkningen.

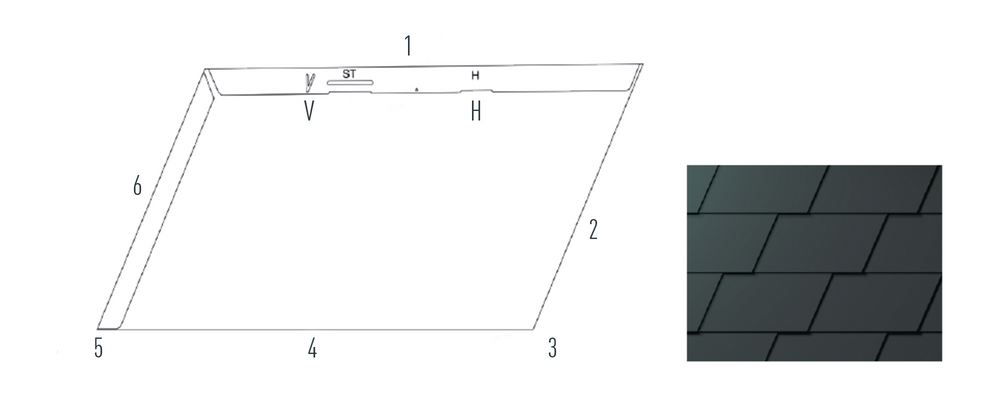

Täckriktning och infästning av en väggshingel från PREFA

Väggshingel – Täckriktning och infästning

V Förskjutning
H Klammer
1 Huvud
2 Bröst

3 Häl
4 Fot
5 Spets
6 Rygg

Notera

Vid montering av väggshingel XL rekommenderas en förskjutning om minst 100 mm. Vid oförändrad förskjutning är en snörning fördelaktig.

Vågrätt justering av Startskenan.
Passa in väggshingeln och skjut in i falsarna.
Fäst väggshingeln vid den utstansade fördjupningen markerad med ”H”. Använd en klammer och en klammerspik 2,8/25.
Håll 1/3-delningen exakt med hjälp av ”V”-markeringarna på väggshinglarna.

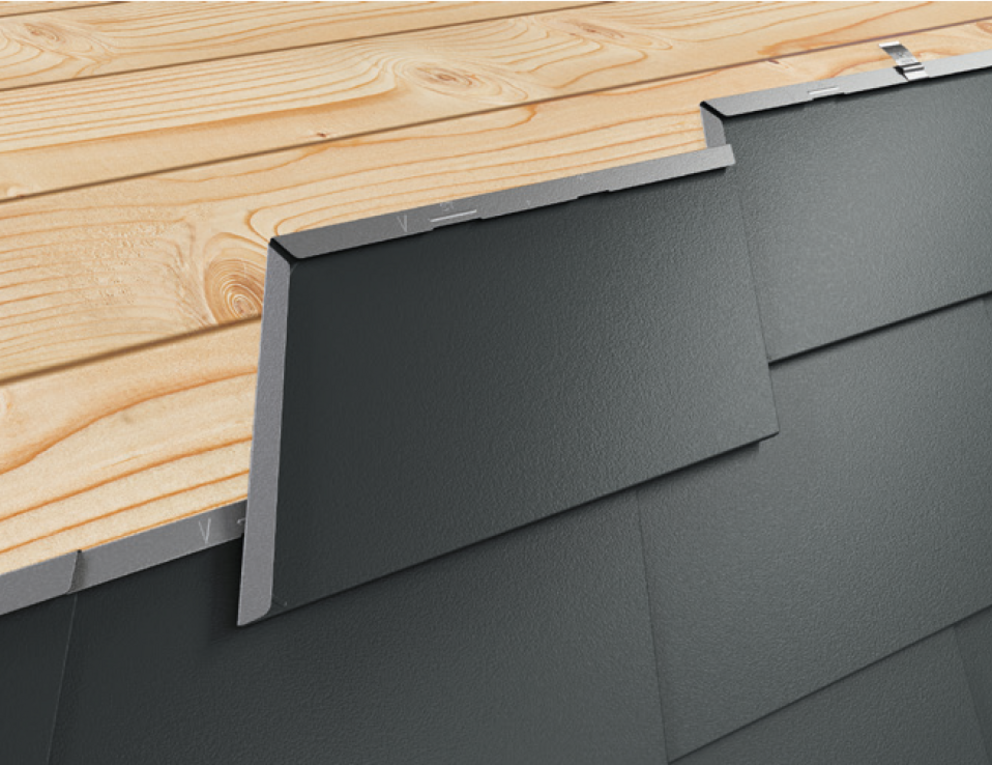

Montering av väggshingel

Notera

Genom formen på väggshingeln bildas en nedsänkning vid hälen på väggshingeln. Följ denna nedsänkning även vid monteringen av den första väggshingeln i varje rad, genom att inte skjuta upp den första väggshingeln helt i startskenan resp. falsen. Släpp ned hälen hos den första väggshingeln tills det övre plattomslaget löper rakt längs hela längden. Övertäckning av den första väggshingeln måste undvikas. Se till att det övre plattomslaget löper rakt längs hela längden vid anslutningen till ränndalen.
