Täckriktning, fastsättning och montering

Takshingel DS.19 ska läggas från höger till vänster och radvis (i horisontella rader).

Infästningen av varje takshingel DS.19 görs med en klammer och en varmförzinkad klammerspik 2,8/25 (standardinfästning för bebyggt område).

I områden med stor risk för kraftiga vindar krävs en vindlastberäkning. Infästningen ska sedan anpassas utifrån beräkningen.

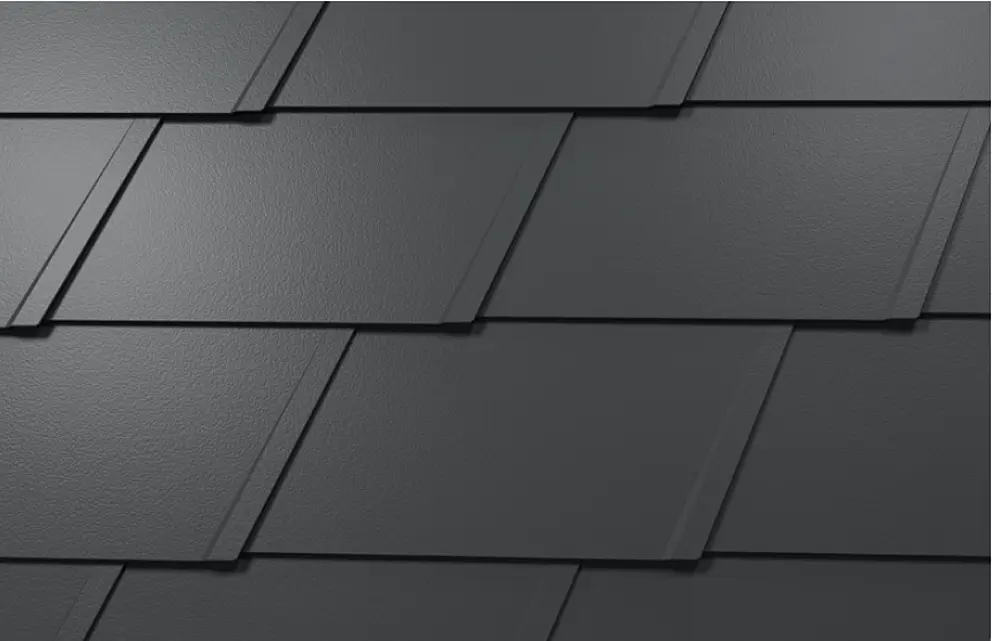

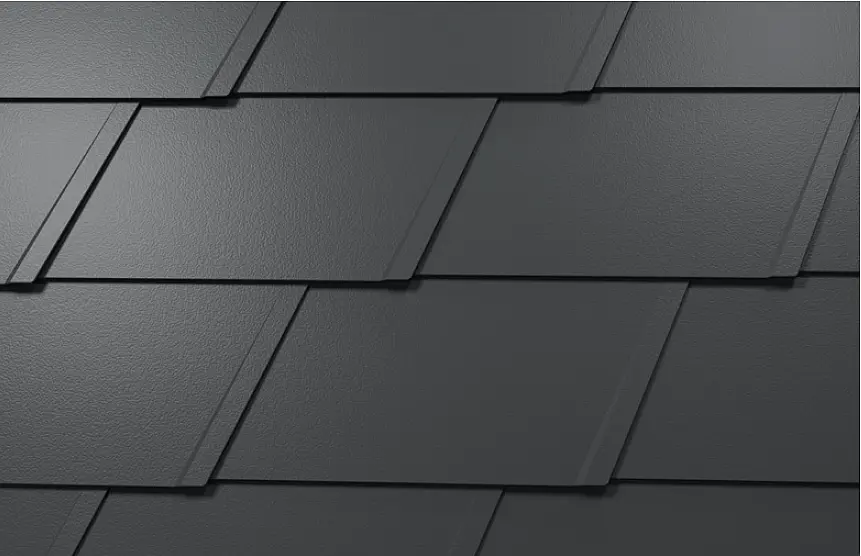

Takshingel DS.19 – Täckriktning och infästning

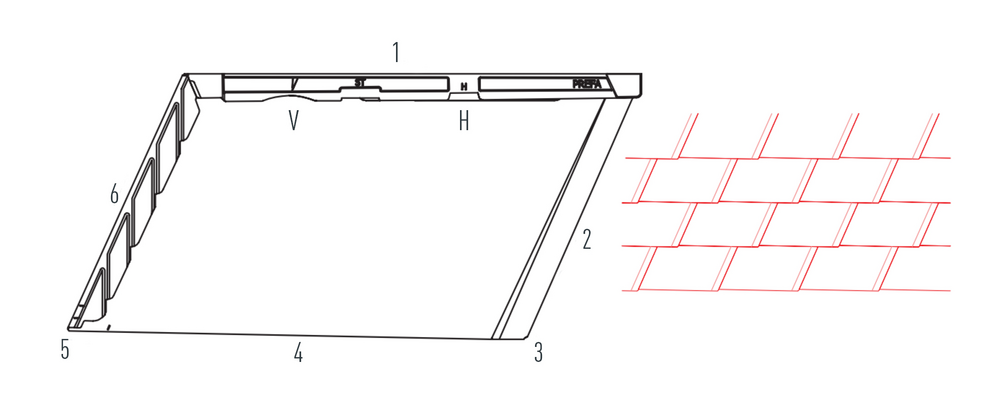

V Förskjutning
H Klammer
1 Huvud
2 Bröst

3 Häl
4 Fot
5 Spets
6 Rygg

Vågrätt justering av fotplåt.

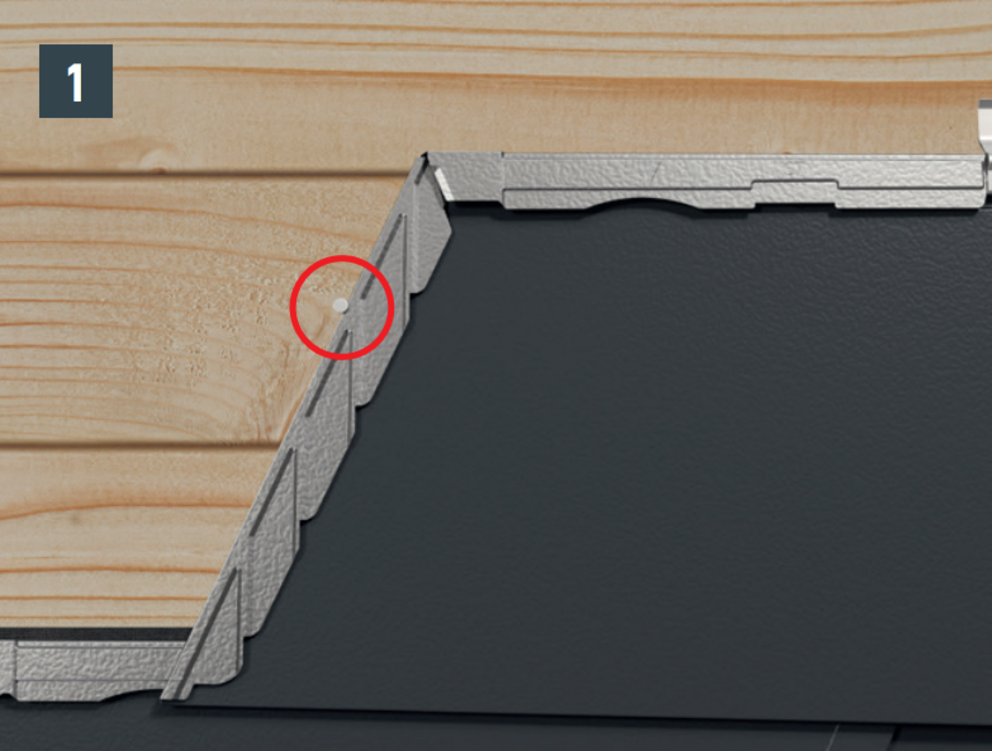

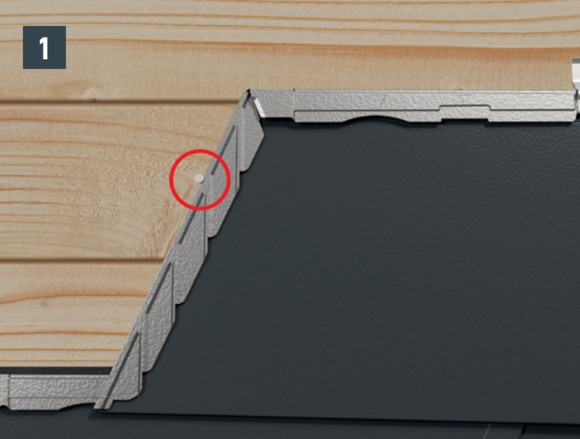

Den första takshingeln DS.19 i varje rad kan fästas med en spik till vänster bredvid den sneda falsen, detta för att förhindra förskjutning i sidled (bild 1).
Passa in takshingel DS.19 och skjut in i falsarna.
Fäst endast takshingeln DS.19 vid den utstansade fördjupningen markerad med ”H”. Använd en klammer och en medföljande klammerspik 2,8/25 (bild ”Takshingel DS.19 – montering”).

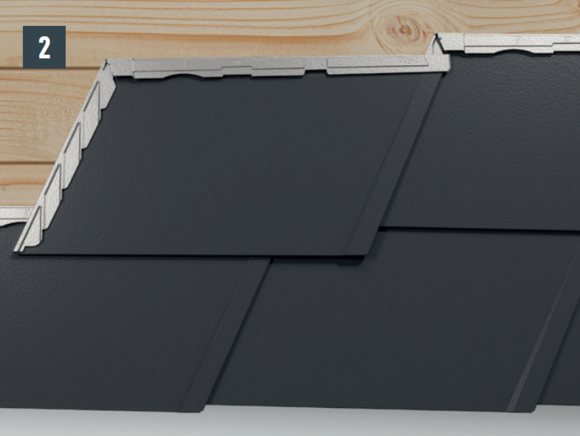

Fördjupningen på det nedre shingelomslaget markerar läget för falsen som löper snett nedåt på nästföljande takshingel DS.19 (bild 2).

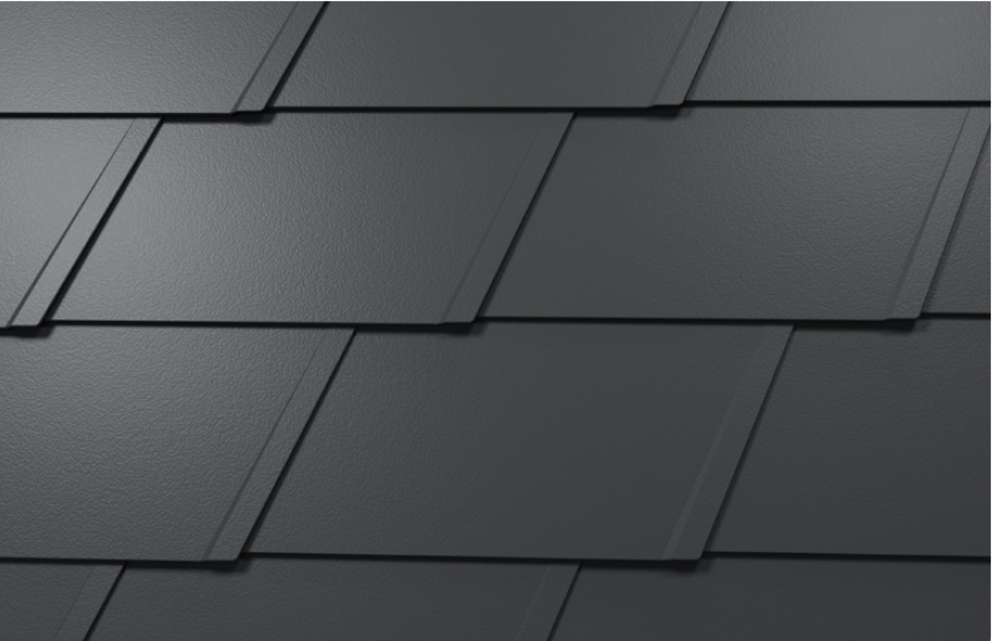

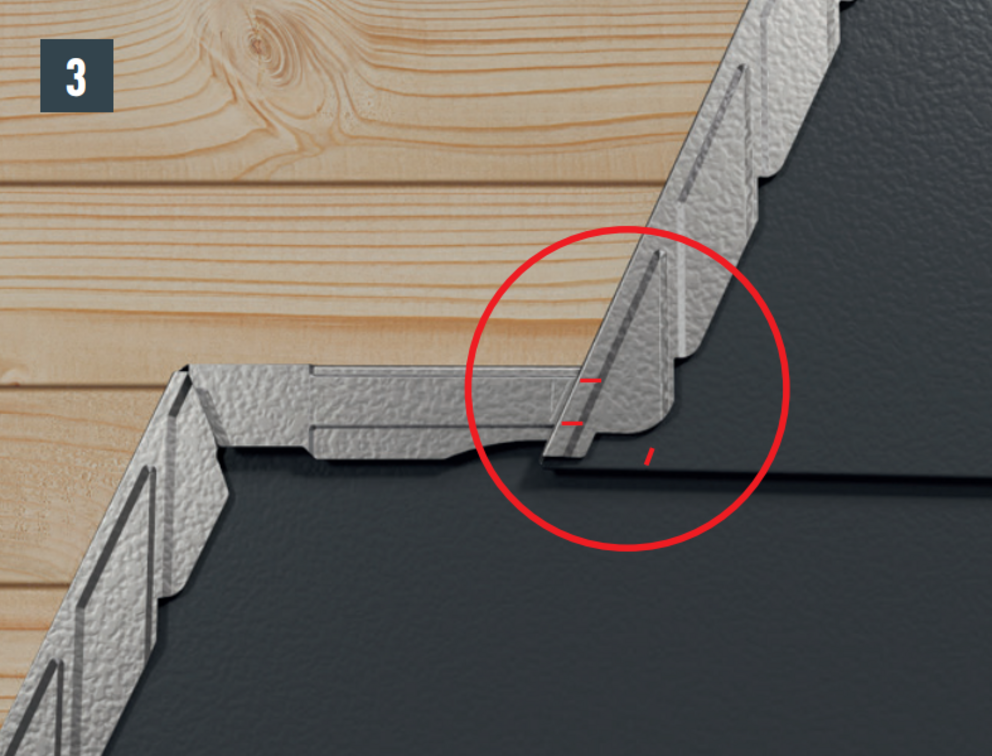

De båda fördjupningarna på den sneda falsen på takshingel DS.19 markerar den nedre resp. övre änden av präglingen på det övre shingelomslaget hos den underliggande takshingeln DS.19 (bild 3).
Anpassa alla fördjupningar exakt.

Notera

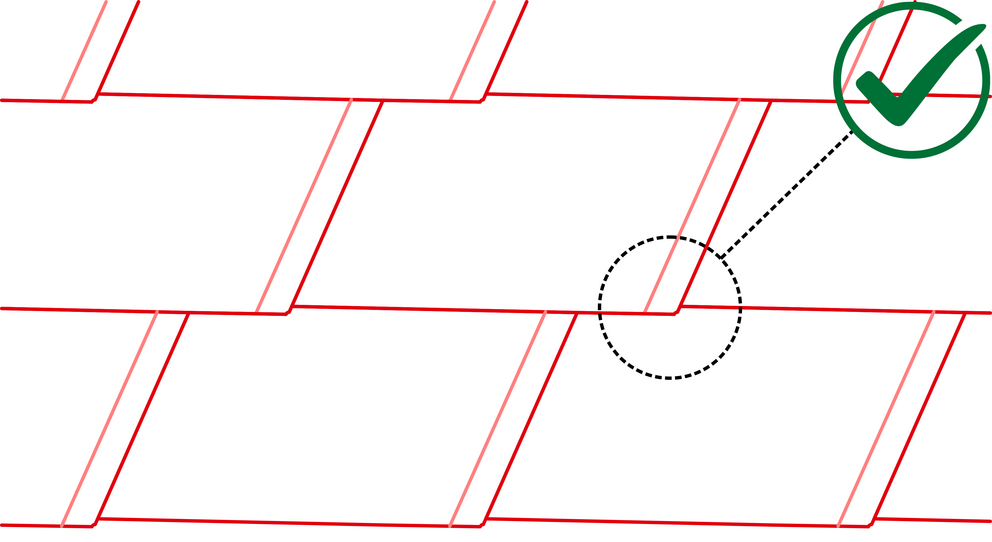

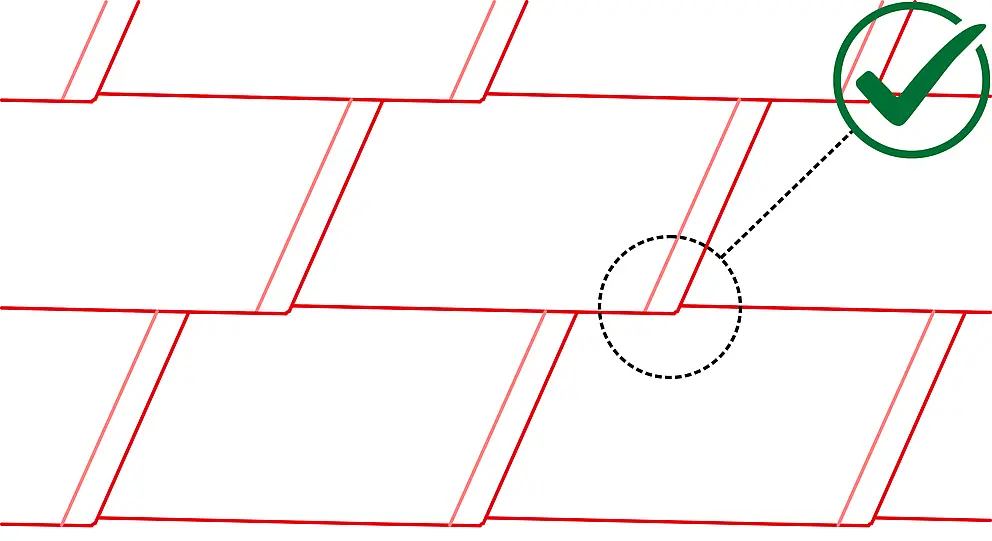

Genom formen på takshingel DS.19 bildas en nedsänkning vid hälen hos takshingel DS.19. Följ denna nedsänkning även vid monteringen av den första takshingeln DS.19 i varje rad, genom att inte skjuta upp den första takshingeln DS.19 helt i startskenan resp. falsen. Släpp ned hälen hos den första takshingeln DS.19 tills det övre shingelomslaget löper rakt längs hela längden. Övertäckning av den första takshingeln DS.19 måste undvikas.

Takshingel DS.19 – montering
