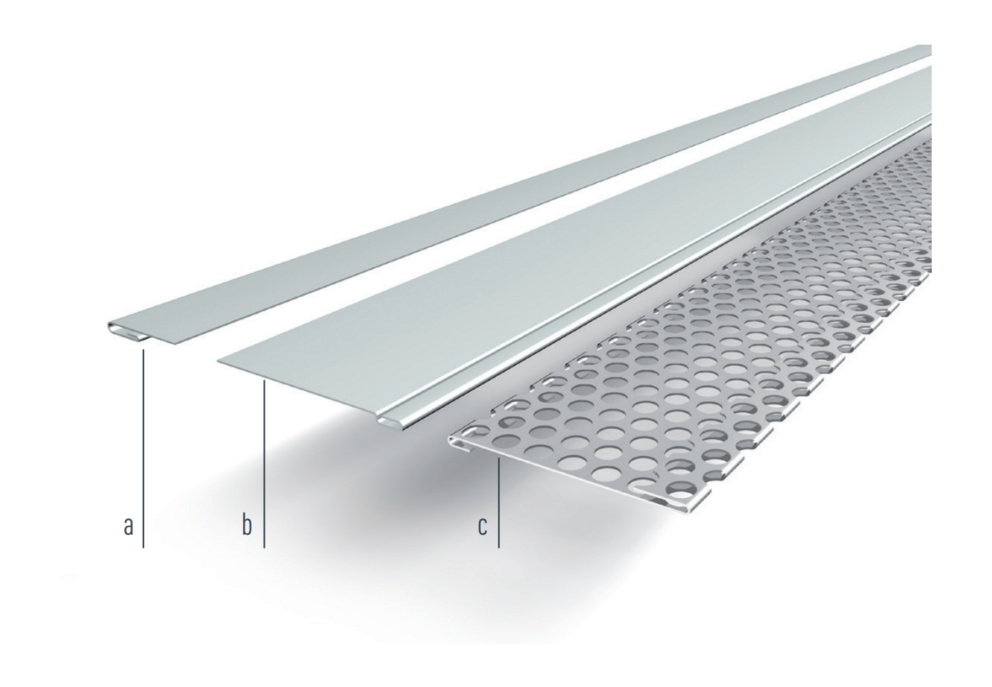

För nedre anslutning prefabriceras följande profiler av PREFA beslagsplåt resp. PREFA perforerad plåt:
a – Insticksprofil |
b – Sockelprofil |
c – Perforerad plåt |

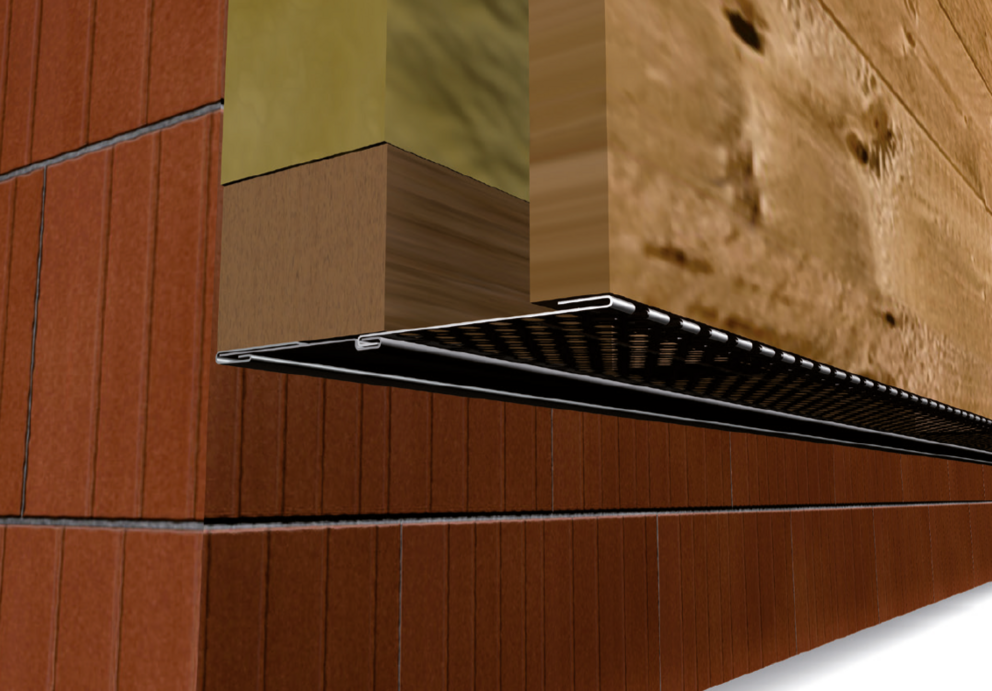

Dessa sätts ihop och fästs sedan på underkonstruktionen.

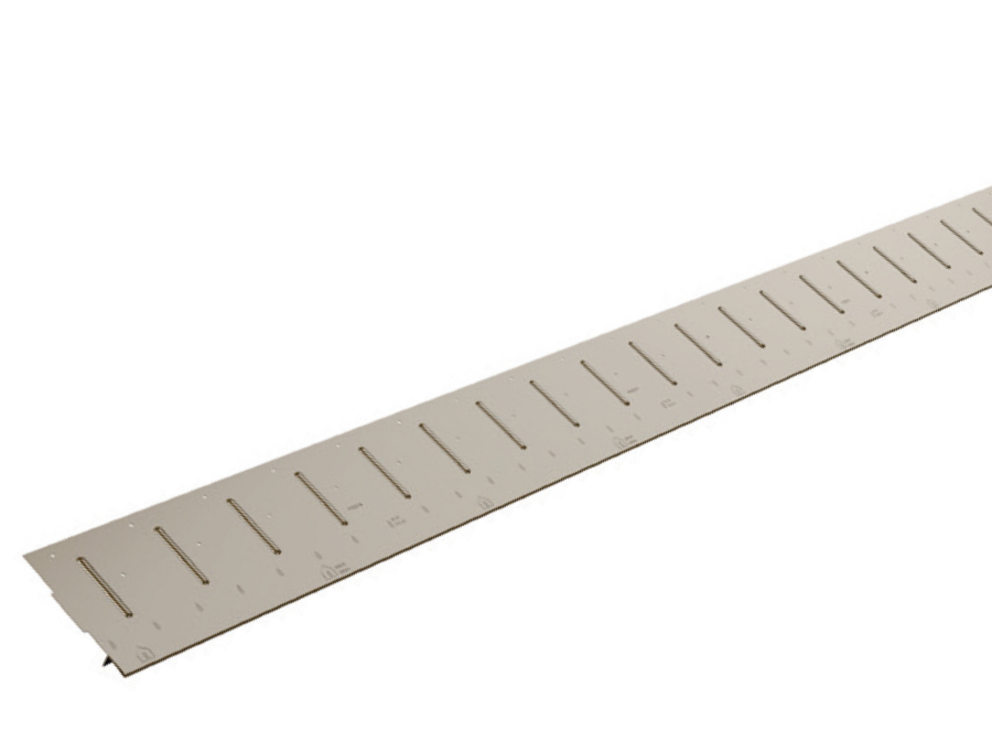

När anslutningarna för den ventilerade fasadens sockelområde (perforerad plåt och maskeringsremsor) är monterade kan monteringen av startskenan påbörjas. Startskenan utgör alltid början på en fasadbyggnation med PREFA små format-produkter. Det är viktigt med en exakt montering av startskenan eftersom denna till stor del avgör intrycket av din fasad.
Notera
Ju mer noggrann du är vid monteringen av startskenan, desto lättare blir det att montera PREFA-fasadsystemet på ett fackmässigt sätt. Beakta markeringarna för den aktuella PREFA-väggtäckningen.

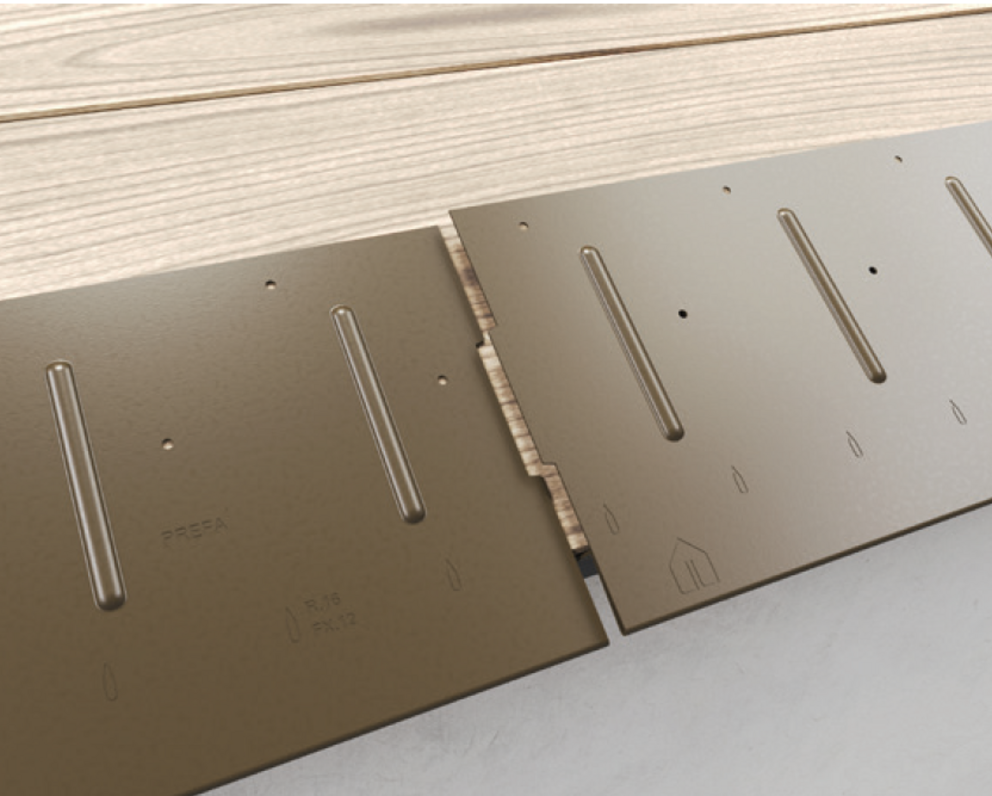

Startskenan läggs rakt över hela den undre anslutningens längd. Monteringen kan genomföras raklinjigt med hjälp av ett snörslag som gjorts innan. Se till att startskenans utsprång över den undre formsättningsbrädan inte överstiger 80 mm. Startskenan måste ligga an mot underkonstruktionen av trä med hela ytan.

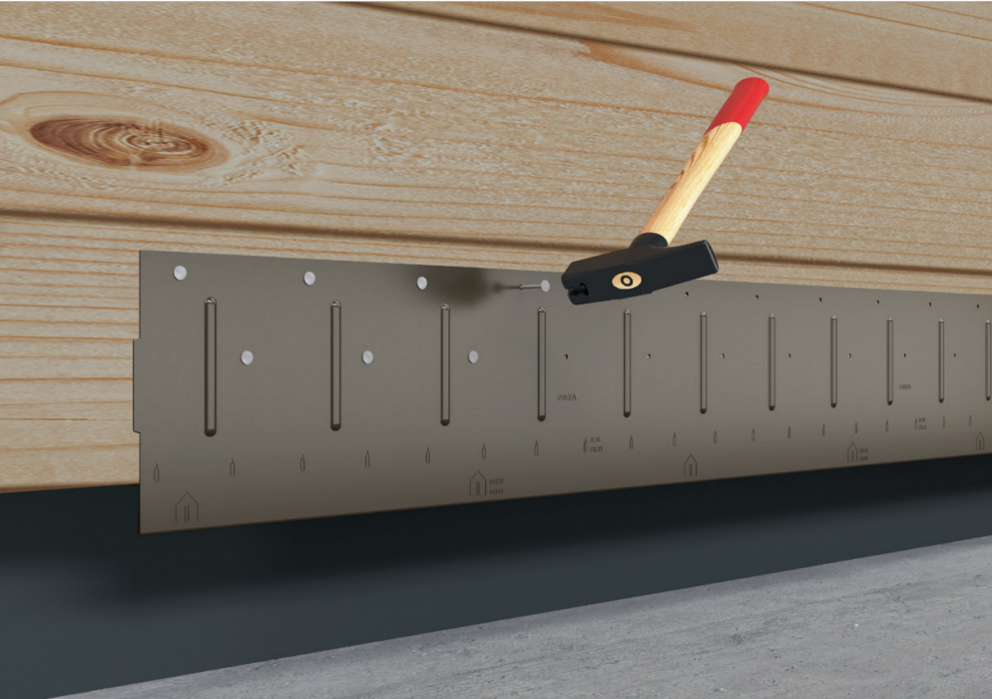

Fäst startskenan genomgående innan du spikar in de bifogade PREFA-spikarna i alla förstansade hål (använd alla förstansade hål). Sedan följer de vertikala vinkelslagen enligt produktspecifikation.

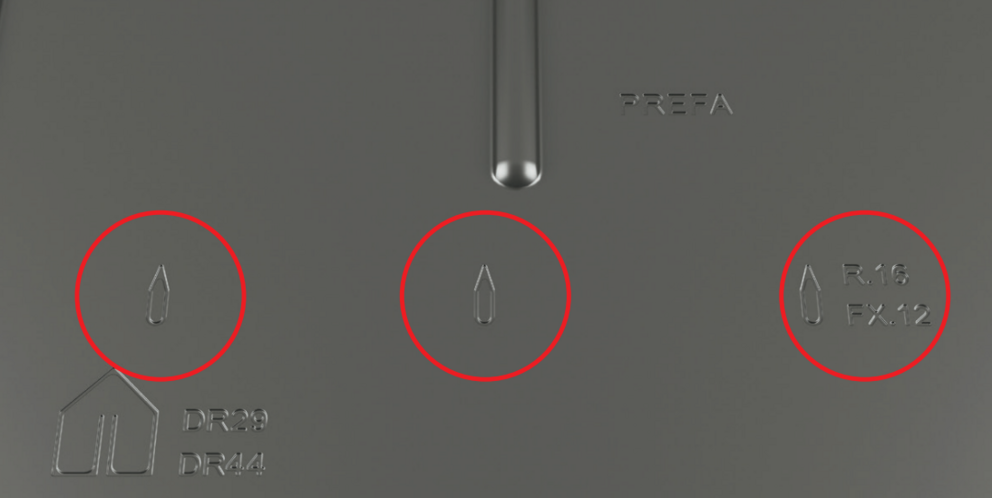

Rikta in startskenan med den präglade skåran för takplattan R.16 resp. fasadpanel FX.12 efter fasadens mitt.
Här ska man se till att området för kantuppvikningen på sidan (t.ex. sidoavslut) inte ligger i falsområdet för takplattan R.16 resp. fasadpanel FX.12. Vid behov kan du förskjuta startskenan med en fjärdedel av måttet hos en takplatta R.16 resp. en fasadpanel FX.12.

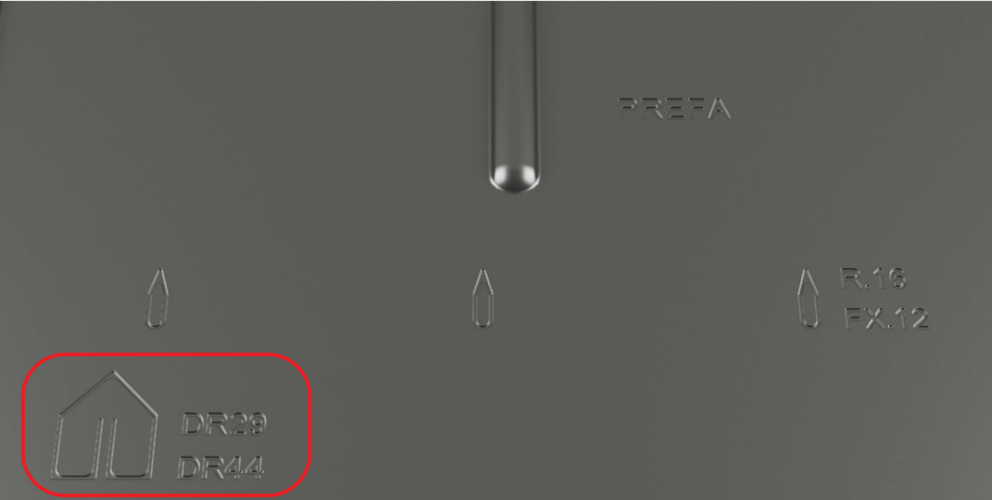

Rikta in startskenan med den präglade skåran efter fasadens mitt.
Här ska man se till att området för kantuppvikningen på sidan (t.ex. sidoavslut) inte ligger mitt i väggromber 29 × 29 resp. 44 × 44. Vid behov kan du förskjuta startskenan med en fjärdedel av måttet (1/4 av det vertikala snörmåttet) hos en väggromb 29 × 29 resp. 44 × 44.

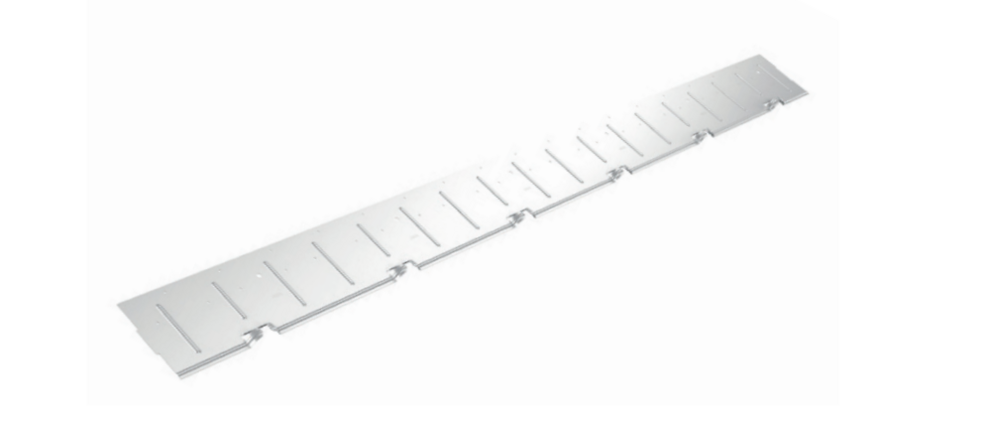

Beakta att det finns en egen startskena för takplattan. Infästningen är samma som för startskenan som beskrevs tidigare.
Efter takplattan är den enda PREFA små format-produkten som får monteras på läkt finns det här följande skillnader:
Vid montering på hel panel
Mät från överkanten på den första takplattan och 450 mm i riktning nedåt. Gör en markering (= startskenans bredd överkant) 150 mm (startskenans bredd) nedifrån.
Vid montering på läkt
Mät från överkanten på den första huvudläkten och 470 mm i riktning nedåt. Gör en markering (= startskenans bredd överkant) 150 mm (startskenans bredd) nedifrån. Upprepa proceduren på andra sidan och förbind markeringarna genom ett horisontellt snörslag i färg.
