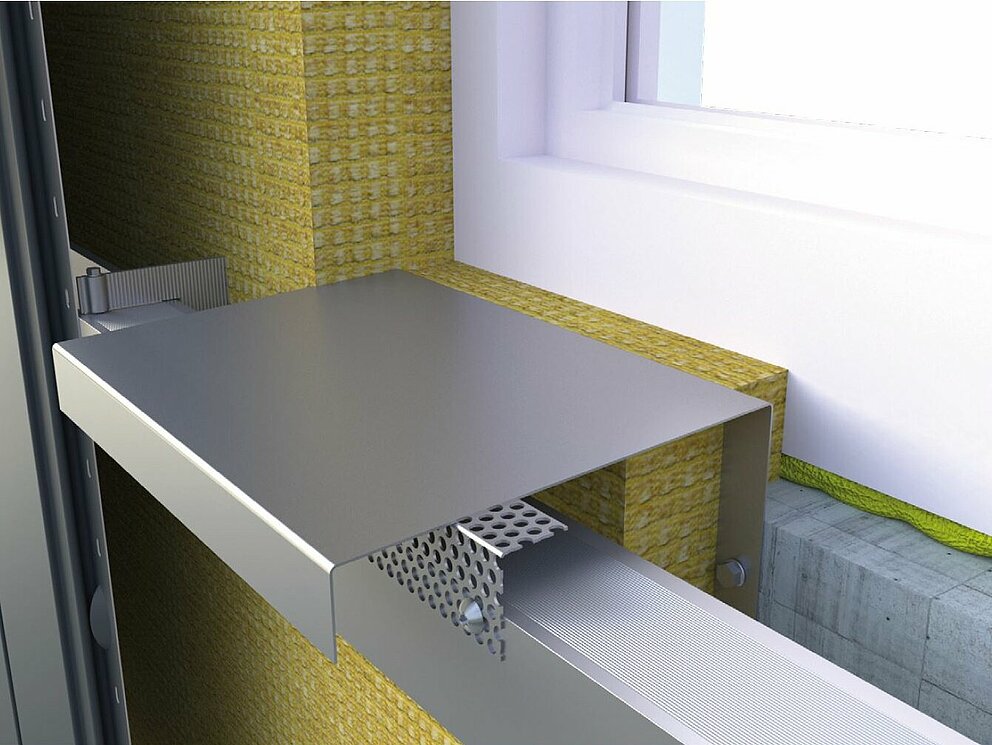

I första steget av fönsterinfattningen sker montering av perforerad plåt och fästremsor. Säkerställ att det inte finns något hinder i den ventilerade luftspaltens frånluftsöppning.

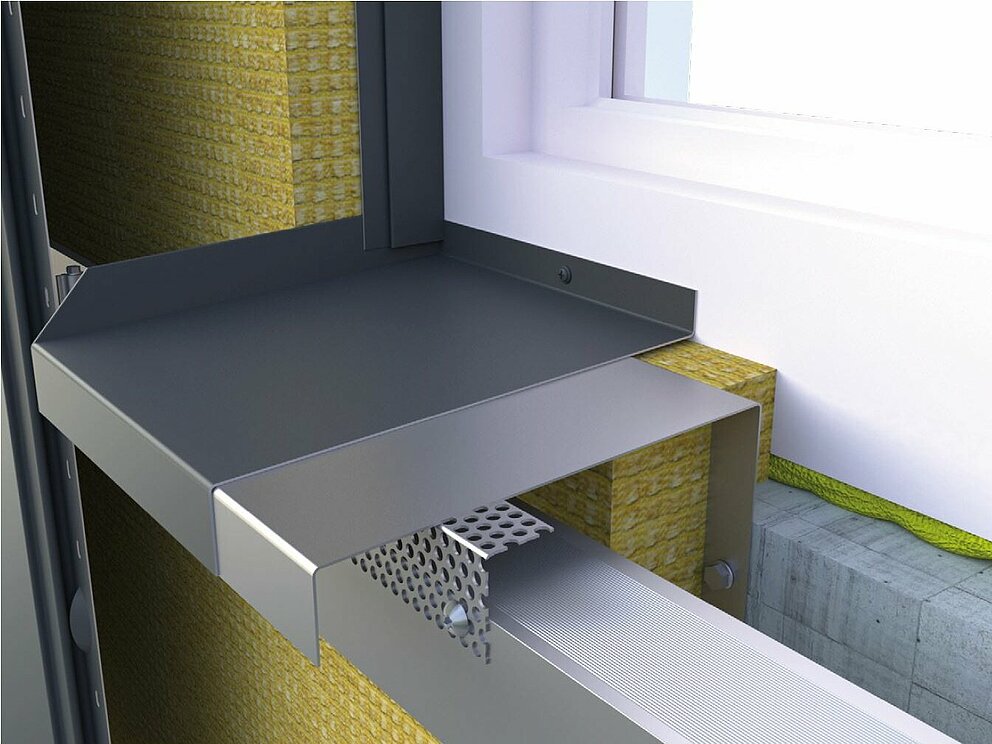

Nu kan fönsterbrädan hakas fast på fästremsan och monteras i fönsterramen med hänsyn till konstruktionsmässiga krav. Därefter monteras instickslisterna för sidosmygplåten.
Notera
Vid monteringen av fönsterbrädan i fönsterramen ska du vara noga med att utförandet är tätt mot slagregn. Observera även anvisningarna från fönstertillverkaren.
Notera

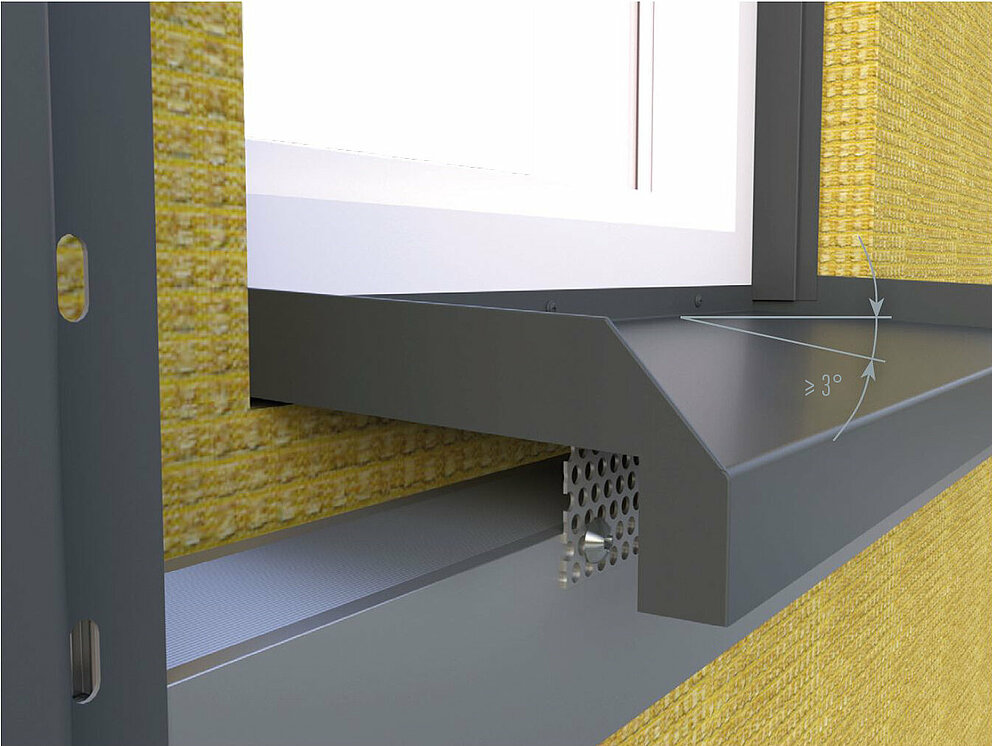

Fönsterbrädan måste monteras med ett fall på minst 3 °. Följ de krav som gäller i landet.

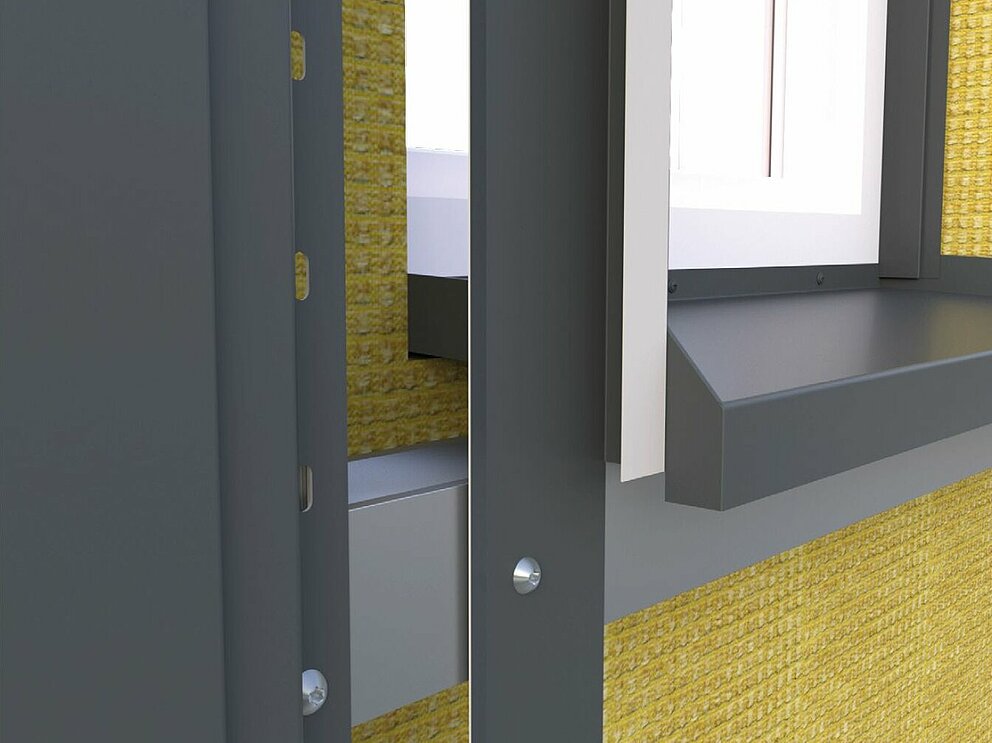

Därefter skruvas vinkelbeslaget för smygplåten fast i underkonstruktionen på båda sidor av fönstret. Även insticksprofilerna för smygplåten och insticksprofilen för överliggaren fästs i fönsterramen eller murverket.
Notera
Förläng om nödvändigt vinkelbeslagets stegplåt fram till nästa takavvattningsnivå för att leda bort eventuellt inträngande vatten på ett säkert sätt.
I nästa steg tillverkar du en smygplåt, anpassad till förhållandena på bygget.

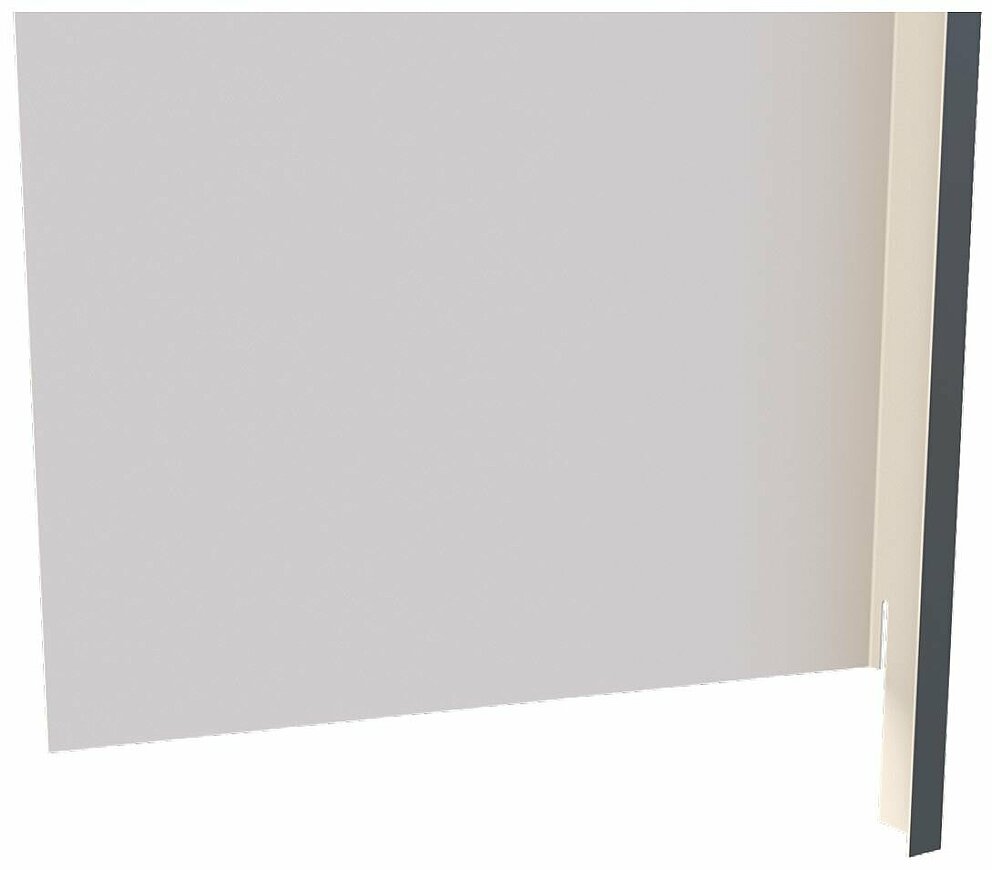

På undersidan av smygplåten klipps fönsterbrädans frontmodul ut.

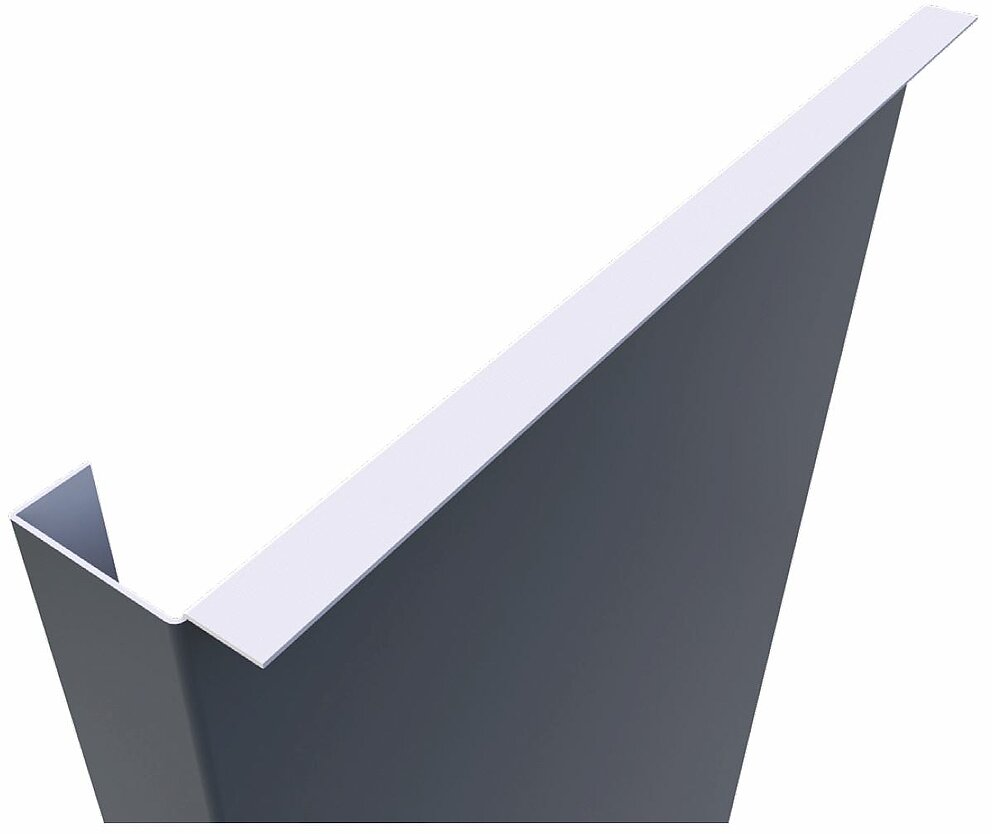

På ovansidan av smygplåten utförs en bockning på 90° i riktning mot fönstrets mitt.

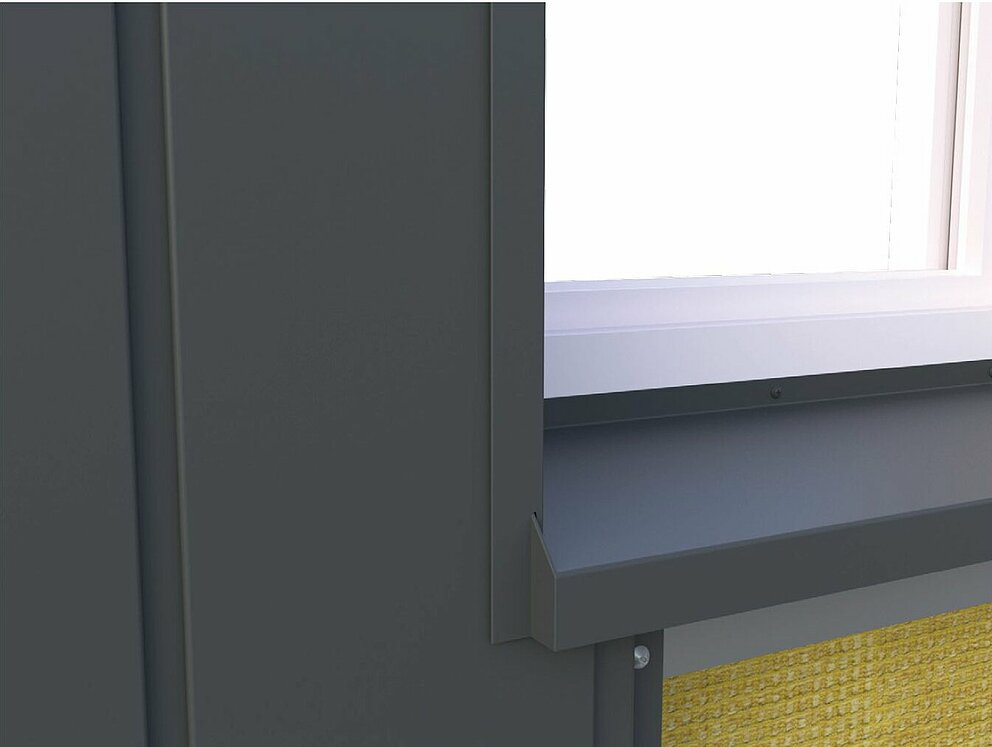

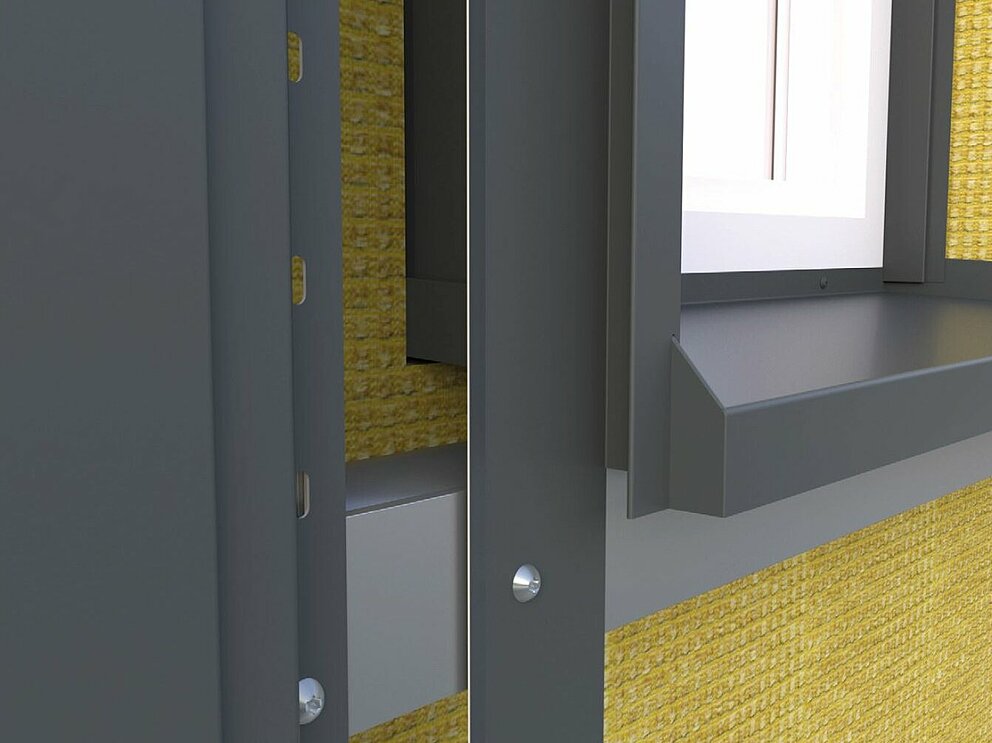

Skjut sedan in smygplåten i insticksprofilen och stäng falsen.

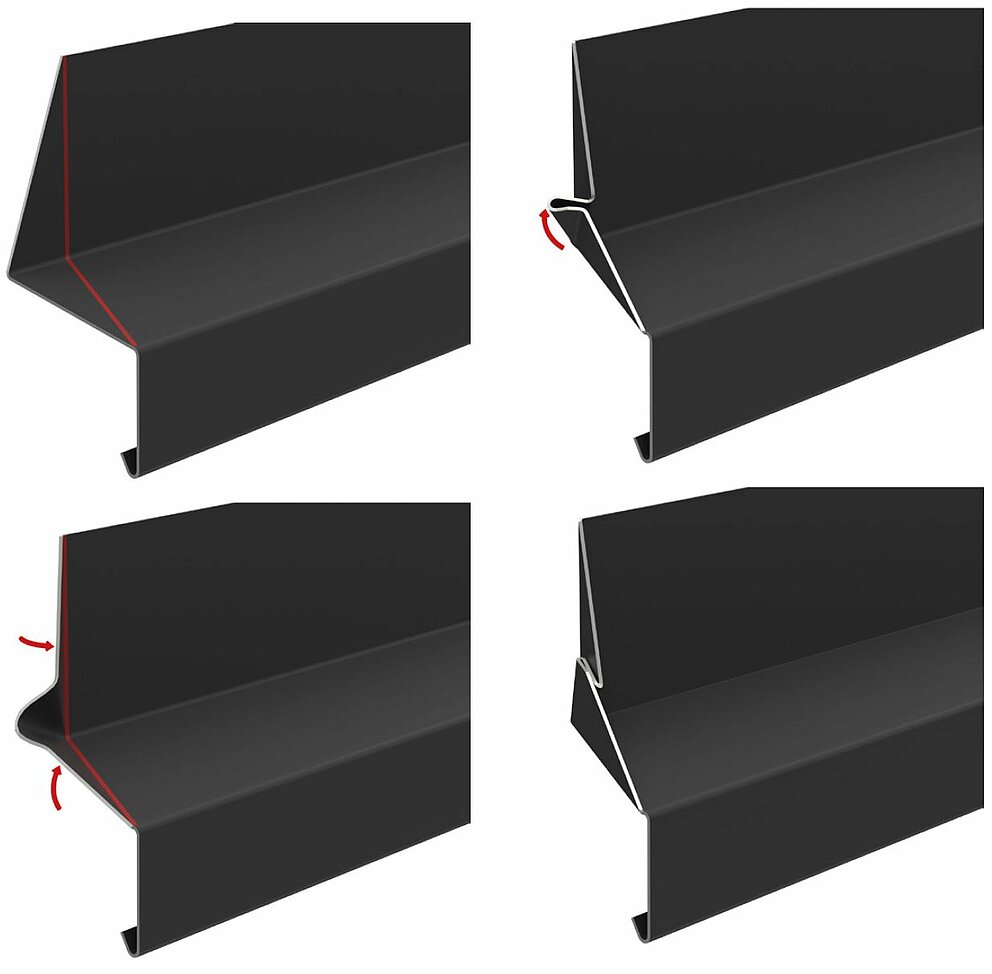

När fönstersmygen är monterad utförs nu förberedelserna för överliggaren. Kantningarna på båda sidor av droppblecket utförs som vikningar.

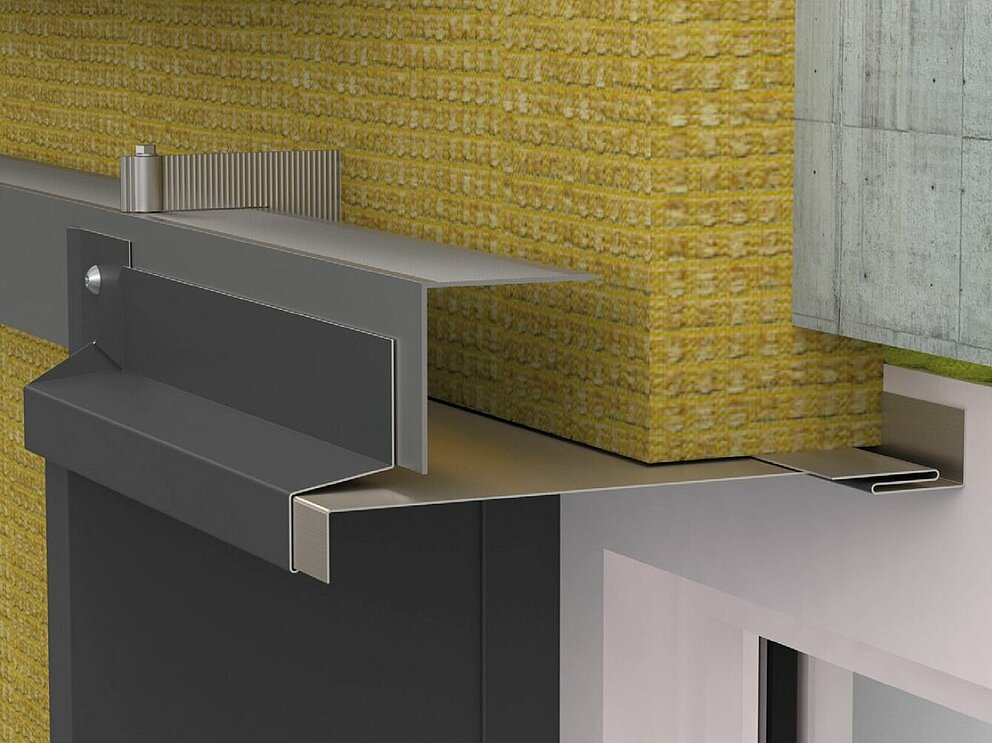

Kanta sedan enligt konstruktionsmässiga förhållanden en övre smygplåt och skjut in denna i insticksprofilen. Droppblecket hakas fast i den övre smygplåten.

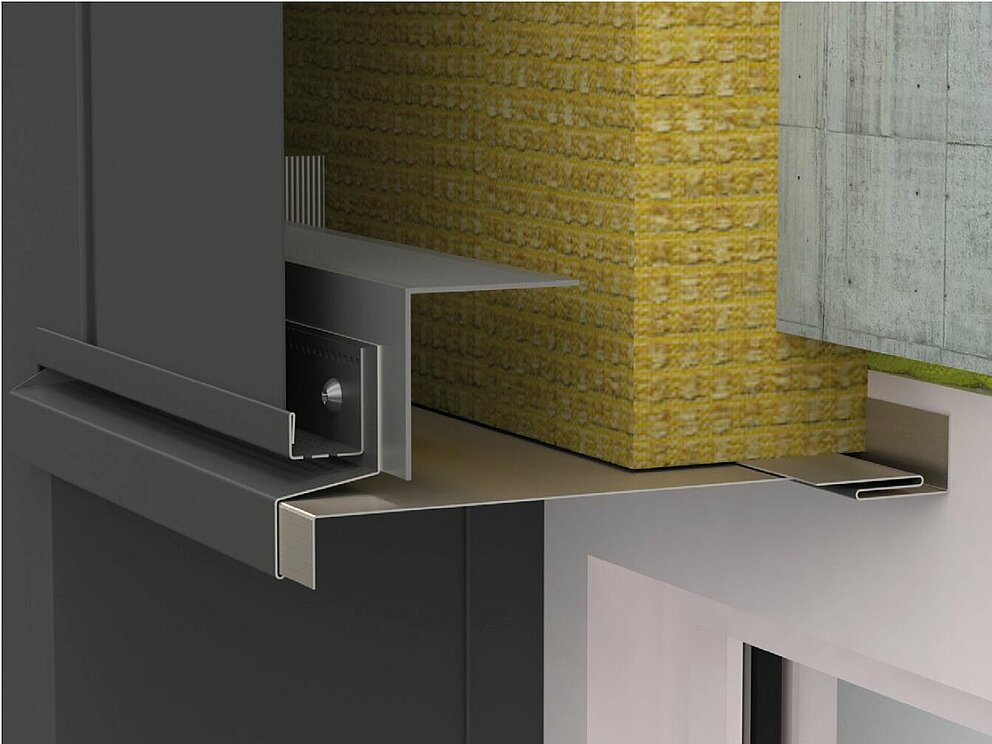

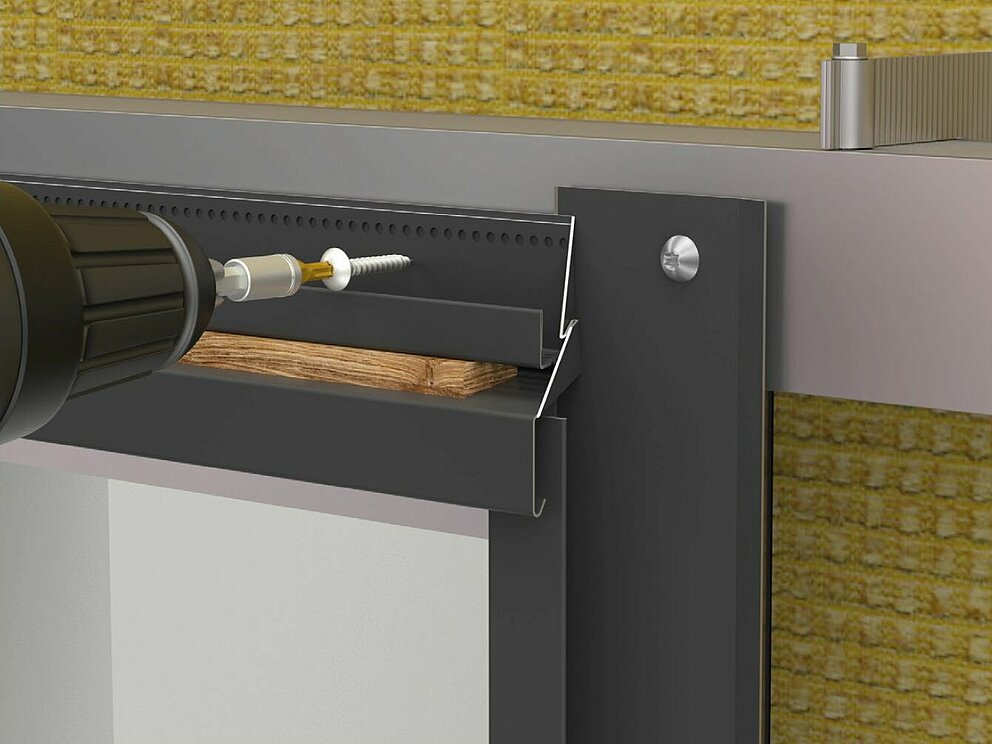

Droppblecket monteras i underkonstruktionen tillsammans med perforerat bleck. För optimal tilluftsöppning ska du se till att hålla ett avstånd på 10 mm mellan droppbleck och perforerat bleck. Använd mätutrustning för att få exakt parallella linjer.
Notera
Vid horisontell montering kommer inte tilluften in via ett perforerat bleck utan via en infalsad perforerad plåt i överliggaren.

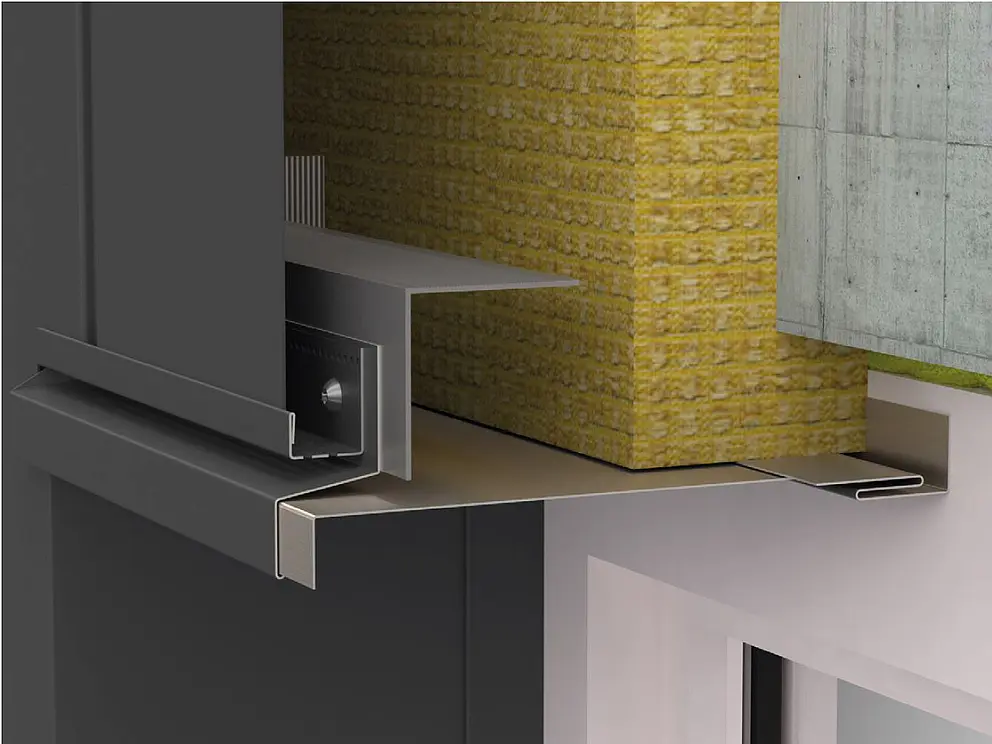

När alla sidor på fönsterinfattningen har förberetts kan monteringen av Siding fortsätta. Skär ut den del av Sidingpanelen som ligger i fönsterinfattningen.
Notera
För att öka stabiliteten hos Sidingpanelen rekommenderar vi att du utför en omkantning resp. ett utvik. Se till att tilluftsöppningen inte begränsas.
Notera

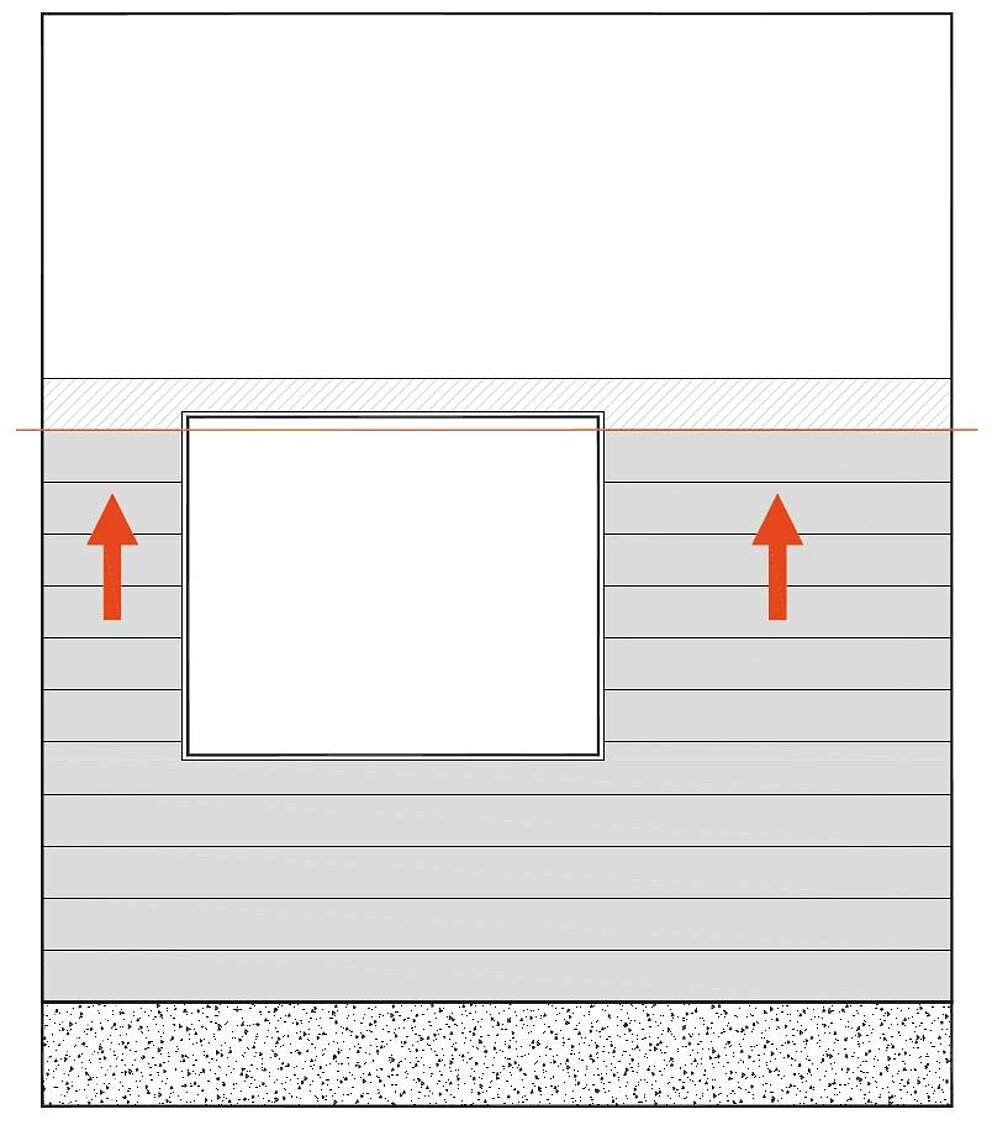

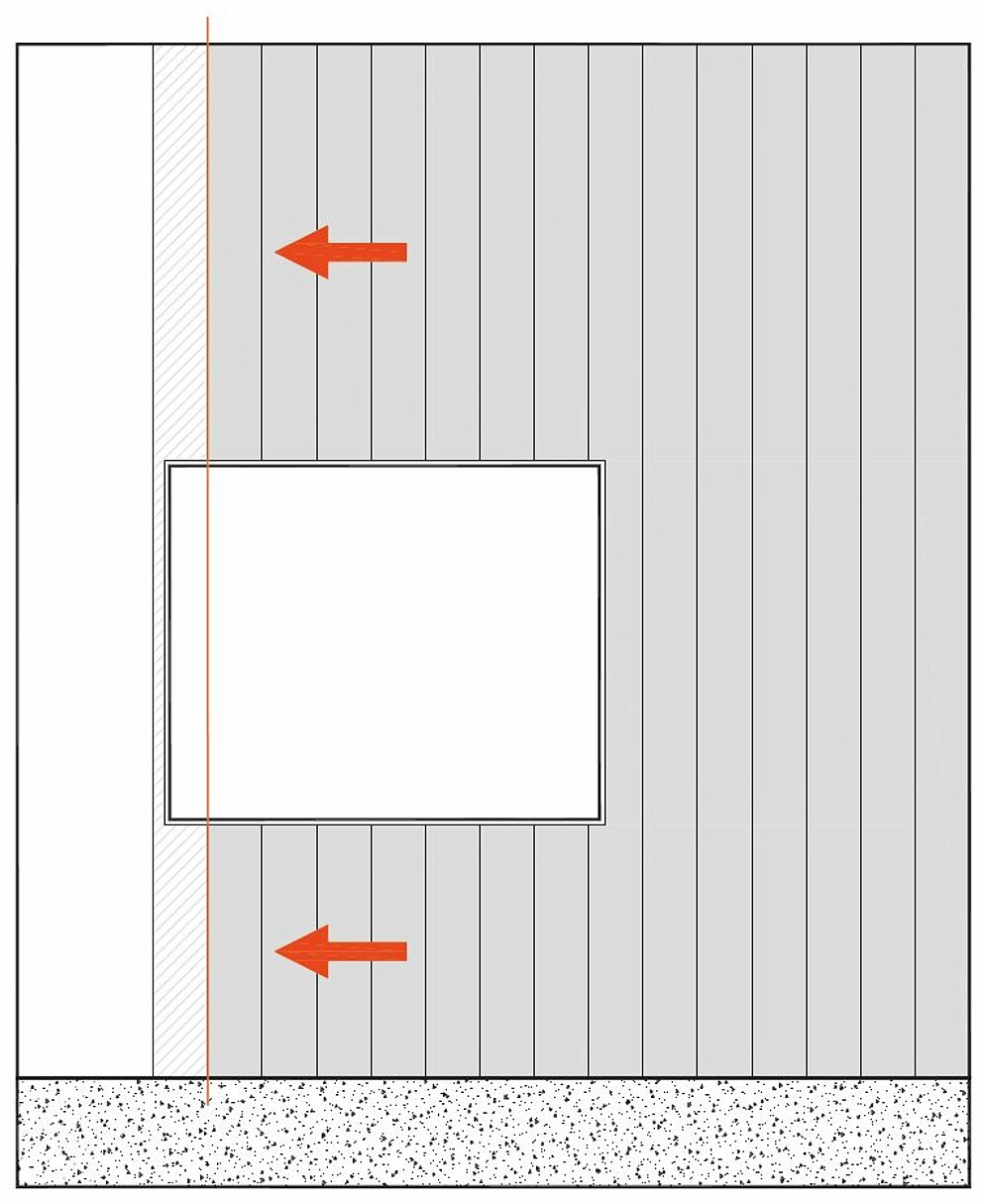

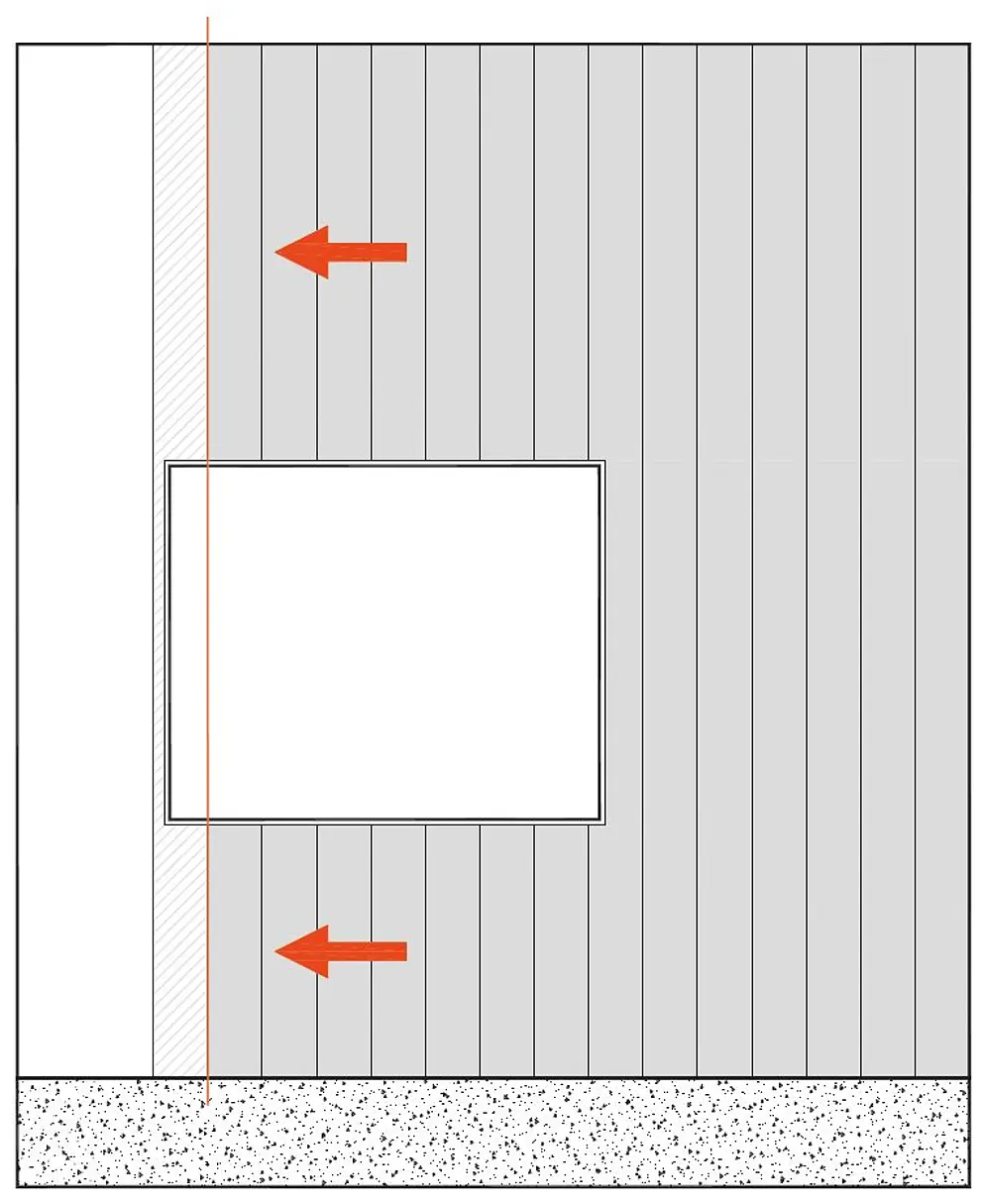

Vid såväl vertikalt som horisontellt utförande är det praktiskt att snöra upp Sidingpanelens täckande bredd runt fönstret, eftersom det annars finns risk för monteringen blir sned.
