Skivbredder

Notera

Vid täckningar med stående fals på fasaden rekommenderar vi en maximal klippbredd på aluminiumbanorna på 500 mm. Den smalare banbredden bidrar till att uppfylla de särskilda kraven på utseende och planhet för fasadbeklädnader. Trots detta måste de för tunnplåt typiska egenskaperna (vågbildning, reflexion, spänningar etc.) beaktas och kan inte uteslutas.

Vid montering av inklädnader med stående fals ska skivbredderna och fästavstånden anpassas efter den objekt- och platsberoende vindbelastningen. PREFA har tagit fram förenklade dimensioneringar för montörer som presenteras tabellform. De förenklade dimensioneringarna gäller enbart för stängda byggnadskroppar och bara för PREFALZ eller FALZONAL® i kombination med klamrar och glidklamrar från PREFA och tillhörande fästdon (spikar/skruvar) från PREFA samt vid montering på hel panel. Tabellerna har upprättats med utgångspunkt i EN 1991-1-4. Terrängtyperna gäller enligt EN 1991-1-4 och referenshastigheten enligt nationella tillägg till EN 1991-1-4. Fasadzonerna har optimerats till två områden och döpts om (R=randzon, N=normalzon). Vid byggnadens randzoner är vindlasterna som störst och kräver extra åtgärder.

Byggnadshöjd: byggnadens högsta höjd (t.ex. nock, pulpet)

Skivornas bredd beräknas utifrån bandens bredd minus falsförlust:

För profilerade skivor: ~70 mm (500 mm klippbredd = ~430 mm skivbredd)

Notera

För hjälp vid beräkningar gällande objekt i exponerade lägen är du välkommen att kontakta PREFA Produktteknik på office.se@prefa.com.

Terrängtyp 0 – havs- eller kustområde som är utsatt för öppet hav.

Terrängtyp I – sjö och område med försumbar vegetation och utan hinder.

Terrängtyp II – område med låg vegetation som gräs och enstaka hinder (träd, byggnader) med minsta inbördes avstånd lika med 20 gånger hindrets höjd.

Terrängtyp III – område täckt med vegetation eller byggnader eller med enstaka hinder med största inbördes avstånd lika med 20 gånger hindrets höjd (t.ex. byar, förorter, skogsmark).

Terrängtyp IV – område där minst 15 procent av arean är bebyggd och där byggnadernas medelhöjd är 15 meter.

Terrängtyper enligt EN 1991-1-4

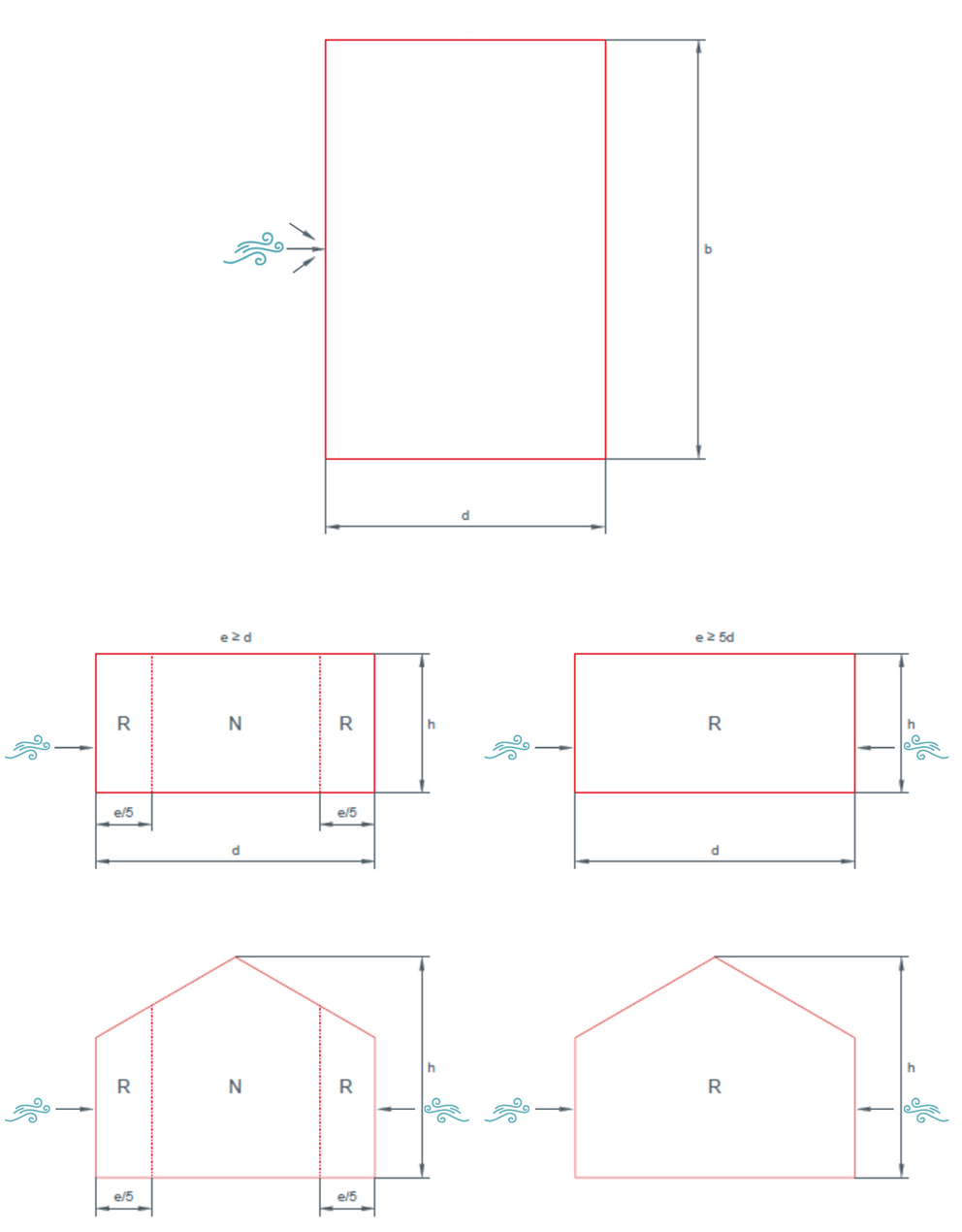

Översikt placering kantområden

Kommentar

e = b eller 2*h (det mindre värdet är avgörande) – avståndet gäller grundytan

b = mått tvärs mot vindriktningen

h = största byggnadshöjd

Notera

Tabellerna nedan är inte tillämpliga i Tyskland och Schweiz pga. avvikande nationellt regelverk. Kontakta Produktteknik i de respektive länderna för mer information!

Den av oss rekommenderade maximala skivbredden vid montering på fasad möjliggör montering med denna bredd även i kantzoner på objekt med höga vindlaster. Följande tabell beskriver detta förhållande.

Angivelse av maximalt rekommenderat falsavstånd [cm] beroende på terrängtyp, byggnadshöjd och referensvindhastighet. Värdena i tabellen är erfarenhetsvärden. De angivna skivbredderna tar inte hänsyn till avfallsbitar vid tillskärning ur standardbandbredder.

Referenshastighet [kN/m²]	Referenshastighet [m/sec]	Byggnadshöjd < 15 [m]	Byggnadshöjd 15-30 [m]	Byggnadshöjd 30 -50 [m]
		N \| R [stk./m²]	N \| R [stk./m²]	N \| R [stk./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Referenshastighet [kN/m²]	Referenshastighet [m/sec]	Byggnadshöjd < 15 [m]	Byggnadshöjd 15-30 [m]	Byggnadshöjd 30 -50 [m]
		N \| R [stk./m²]	N \| R [stk./m²]	N \| R [stk./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Referenshastighet [kN/m²]	Referenshastighet [m/sec]	Byggnadshöjd < 15 [m]	Byggnadshöjd 15-30 [m]	Byggnadshöjd 30 -50 [m]
		N \| R [stk./m²]	N \| R [stk./m²]	N \| R [stk./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Referenshastighet [kN/m²]	Referenshastighet [m/sec]	Byggnadshöjd < 15 [m]	Byggnadshöjd 15-30 [m]	Byggnadshöjd 30 -50 [m]
		N \| R [stk./m²]	N \| R [stk./m²]	N \| R [stk./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Referenshastighet [kN/m²]	Referenshastighet [m/sec]	Byggnadshöjd < 15 [m]	Byggnadshöjd 15-30 [m]	Byggnadshöjd 30 -50 [m]
		N \| R [stk./m²]	N \| R [stk./m²]	N \| R [stk./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Referenshastighet [kN/m²]	Referenshastighet [m/sec]	Byggnadshöjd < 15 [m]	Byggnadshöjd 15-30 [m]	Byggnadshöjd 30 -50 [m]
		N \| R [stk./m²]	N \| R [stk./m²]	N \| R [stk./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Skivbredder

Förenklad mätning maximal skivbredd [cm]

Observera
