Antal klamrar och klammeravstånd

Notera

Tabellerna nedan är inte tillämpliga i Tyskland och Schweiz pga. avvikande nationellt regelverk. Kontakta Produktteknik i de respektive länderna för mer information!

Infästning med fasta klamrar och glidklamrar utförs enligt statiska krav. Nationella standarder och fackregler kan innehålla avvikande föreskrifter och ska beaktas. I tabellerna nedan finns information om minsta antal klamrar [styck/m²] beroende på terrängtyp, byggnadshöjd och referensvindhastighet.

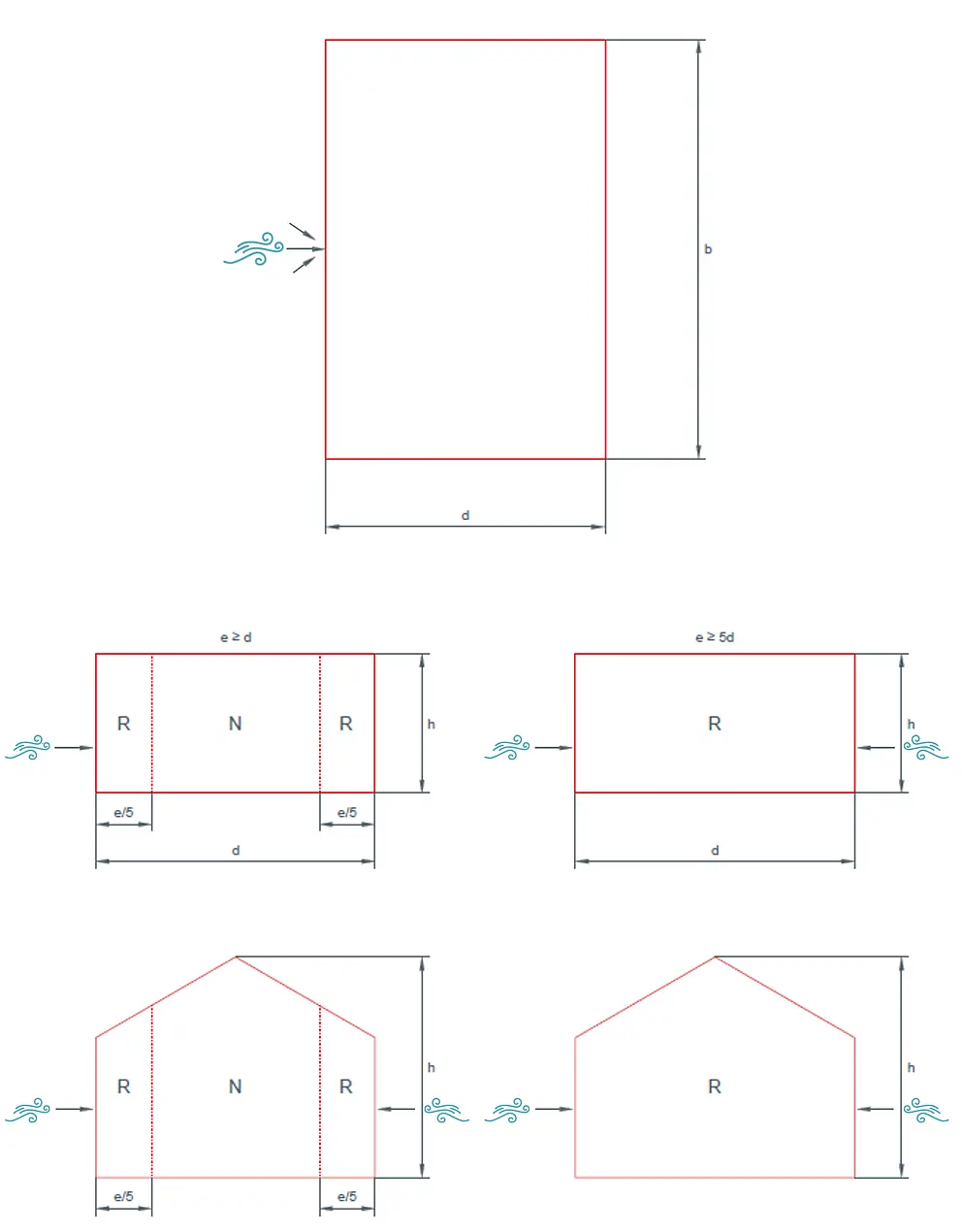

Kommentar

e = b eller 2*h (det mindre värdet är avgörande) – avståndet gäller grundytan

b = mått tvärs mot vindriktningen

h = största byggnadshöjd

Förenklad mätning minsta antal klamrar för fasta klamrar och glidklamrar [st./m²]

Terrängtyp II

Referenshastighet [kN/m²]

Referenshastighet [m/sec]

Byggnadshöjd < 15 [m]

Byggnadshöjd 15-30 [m]

Byggnadshöjd 30 -50 [m]

N | R [stk./m²]

N | R [stk./m²]

N | R [stk./m²]

≤ 0,32

≤ 22,5

3,1 | 4,0

3,7 | 4,7

4,1 | 5,3

≤ 0,39

≤ 25,0

3,8 | 4,8

4,5 | 5,7

5,1 | 6,4

≤ 0,47

≤ 27,5

4,6 | 5,8

5,4 | 6,9

6,1 | 7,8

≤ 0,56

≤ 30,0

5,4 | 6,9

6,4 | 8,2

7,3 | 9,2

Terrängtyp III

Referenshastighet [kN/m²]

Referenshastighet [m/sec]

Byggnadshöjd < 15 [m]

Byggnadshöjd 15-30 [m]

Byggnadshöjd 30 -50 [m]

N | R [stk./m²]

N | R [stk./m²]

N | R [stk./m²]

≤ 0,32

≤ 22,5

2,6 | 3,4

3,2 | 4,1

3,7 | 4,8

≤ 0,39

≤ 25,0

3,2 | 4,1

3,9 | 5,0

4,6 | 5,8

≤ 0,47

≤ 27,5

3,9 | 4,9

4,7 | 6,0

5,5 | 7,0

≤ 0,56

≤ 30,0

4,6 | 5,9

5,7 | 7,2

6,6 | 8,3

Terrängtyp IV

Referenshastighet [kN/m²]

Referenshastighet [m/sec]

Byggnadshöjd < 15 [m]

Byggnadshöjd 15-30 [m]

Byggnadshöjd 30 -50 [m]

N | R [stk./m²]

N | R [stk./m²]

N | R [stk./m²]

≤ 0,32

≤ 22,5

1,9 | 2,4

2,4 | 3,1

3,0 | 3,8

≤ 0,39

≤ 25,0

2,3 | 2,9

3,0 | 3,8

3,6 | 4,6

≤ 0,47

≤ 27,5

2,8 | 3,5

3,6 | 4,6

4,4 | 5,6

≤ 0,56

≤ 30,0

3,3 | 4,2

4,3 | 5,4

5,2 | 6,6

Uppgifterna om minsta antal klamrar hänsyn till en partiell säkerhetsfaktor på 1,35 och ska betraktas som teoretiskt beräknade värden. R = randzon (formfaktor utvändig vindlast cpe = –1,4),N = normalzon (formfaktor utvändig vindlast = –1,1).

Notera

Avståndet mellan klamrar får oberoende av de beräknade värdena inte överskrida 330 mm i område med fasta klamrar och 500 mm i område med glidklamrar. I området med fastklämda anordningar på falsarna (PV-underkonstruktion) får klammeravståndet inte överskrida 330 mm!

Beräkningen av avståndet mellan klamrar sker baserat på skivbredden samt nödvändigt antal/m².

Formel för beräkningen av klammeravståndet

100 : (skivbredd [m] × antal klamrar [st/m²]) = klammeravstånd (i cm) [max. klammeravstånd 50 cm, max. avstånd mellan fasta klamrar 33 cm]

Exempel

  • Plats Innsbruck
  • Byggnad i terrängtyper II
  • Högsta byggnadshöjd 10,5 m
  • Referenshastighet 27,1 m/sec
  • Max. Skivbredd (enl. kapitel Skivbredder) 43 cm
  • Antal klamrar för kantområde enl. Tabell 5,8 st./m²
  • Antal klamrar för normalområde enl. Tabell 4,6 st./m²

Randområde (R) = 100 : (0,43 m × 5,8 st/m²) = 40 cm → 40 och 33 cm avstånd mellan klamrar [max. klammeravstånd 50 cm, max. avstånd mellan fasta klamrar 33 cm]

Normalområde (N) = 100 : (0,43 m × 4,6 st/m²) = 50,6 cm → 50 och 33 cm avstånd mellan klamrar [max. klammeravstånd 50 cm, max. avstånd mellan fasta klamrar 33 cm]
