FR-kärna

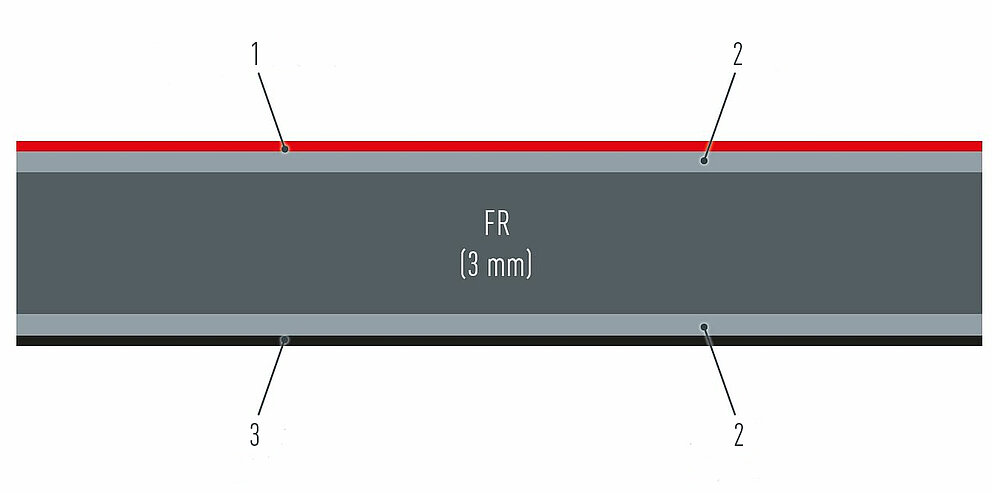

1:a Coil-Coating ytbehandling 2. Aluminium (0,5 mm) 3. Primer (skyddslack)

Uppbyggnad av PREFABOND-aluminiumkompositskivan med FR-kärna

	Standard	Enhet	Värde
Lagerformat	—	mm	4.010 × 1.535
Användbart format:	—	mm	4.000 × 1.525
Totaltjocklek	—	mm	4 (±0,2)
Täckplåtstjocklek	—	mm	0,5
Kärntjocklek	—	mm	3
Bredd	—	mm	1.035 \| 1.285 \| 1.535 \| 1.785 \| 2.050 (±2,0)
Längd	—	mm	max. 7 300 (±4,0)
Böjtolerans	—	mm/m	max. 0,5% (5,0 mm/m) av längden och/eller bredden
Diagonaldifferens	—	mm	max. 5

	Standard	Enhet	Värde
Vikt	—	kg/m²	7,6
Draghållfasthet	ASTM E8	N/mm²	49
0,2 % töjningsgräns	ASTM E8	N/mm²	44
Brottöjning	ASTM E8	%	5
Elasticitetsmodul (E)	ASTM D393	kN/mm²	39,8
Värmebeständighetstemperatur	ISO 75-2	°C	116
Värmeutvidgning	ASTM D696	10^–6/°C	24

Brandklass (enligt EN 13501-1)

B-s1, d0 – brandhämmande (fire retardant)

Land	Kontroll enligt ...	Resultat och klassificering
EU (användbar i Europa, Schweiz och Turkiet)	EN 13823 \| EN ISO 11925‑2 EN 13501‑1	Klass B-s1, d0
Schweiz	VKF	RF2 (BKZ 5.3)
Österrike	ÖNORM B 3800‑5	godkänd
Ungern	MSZ 14800‑6:2009	Th = 45 min

Land	Certifiering och godkännande
Tyskland	Tekniskt godkännande – DIBt
Internationell	Miljövarudeklaration (EPD)

Beläggningsegenskaper	Standard	2 skikt
Ytbehandlingstjocklek	EN 13523‑1 ASTM D 7091	35 μm upp till 40 μm Färger: Standardfärg Specialfärger (Basics, Anodized)
Glans	EN 13523‑2 \| ASTM D 523	Högglans, sidenmatt, matt och MattXtrem
Korrosionsbeständighet	EN 1396	Kategori 4: Industri, extrema förhållanden \| Sjö och kust (mindre än 3 000 m avstånd till havet, beroende på topografin i landskapet) \| hög UV-strålning och aggressiva förhållanden
Blyertshårdhet	EN 13523‑4 \| ASTM D 3363	> HB
Härdighet mot snabb deformation	EN 13523‑5 \| ASTM D 2794	ingen sprickbildning, ingen flagning
Vidhäftningsstyrka efter intryck	EN 13523‑6 \| ASTM D 3359	100 % vidhäftning
Härdighet mot Sprickbildning vid böjning	EN 13523‑7 \| ASTM D 4145	mycket god flexibilitet (0,5 T); beroende på legering och tillstånd
Beständighet vid saltspraytest	EN 13523‑8 \| ASTM G 85	1.000 tim.
Beständighet vid vid vattendopp	EN 13523‑9 \| ASTM D 870	3.000 tim.
Fuktbeständighet	EN 13523‑25 \| ASTM D 2247	3.000 tim.
Murbruksbeständighet	AAMA 2605	ingen effekt
Syrabeständighet: 10 % HCl-lösning (15 min vid 23 °C) 20 % H2SO4-lösning (18 tim vid 23 °C) Salpetersyra	AAMA 2605 ASTM D 1308	Saltsyra: ingen effekt Svavelsyra: ingen effekt Salpetersyra: ΔE < 5 enheter (med undantag för vissa toner av metallictoner)
Tvättmedelsbeständighet: 3 % VIGOR solution (72 tim vid 30 °C)	AAMA 2605	ingen effekt
Lackets yttre beständighet	45° Südflorida EN 13523‑3 \| ASTM D 2244	Efter 5 år: färgavvikelser om 5 till 10 enheter (ΔE); beroende på färgton
Krackeleringsbeständighet	45° Südflorida ASTM D 4214	Nivå ≥ 8

Beläggningsegenskaper	Standard	3 skikt
Ytbehandlingstjocklek	EN 13523‑1 ASTM D 7091	50 μm upp till 55 μm Färger: Specialfärger (Effects, Wood, Mineral, Natural, Concrete)
Glans	EN 13523‑2 \| ASTM D 523	Högglans, sidenmatt, matt och MattXtrem
Korrosionsbeständighet	EN 1396	Kategori 4: Industri, extrema förhållanden \| Sjö och kust (mindre än 3 000 m avstånd till havet, beroende på topografin i landskapet) \| hög UV-strålning och aggressiva förhållanden
Blyertshårdhet	EN 13523‑4 \| ASTM D 3363	> HB
Härdighet mot snabb deformation	EN 13523‑5 \| ASTM D 2794	ingen sprickbildning, ingen flagning
Vidhäftningsstyrka efter intryck	EN 13523‑6 \| ASTM D 3359	100 % vidhäftning
Härdighet mot Sprickbildning vid böjning	EN 13523‑7 \| ASTM D 4145	mycket god flexibilitet (0,5 T); beroende på legering och tillstånd
Beständighet vid saltspraytest	EN 13523‑8 \| ASTM G 85	1.000 tim.
Beständighet vid vid vattendopp	EN 13523‑9 \| ASTM D 870	3.000 tim.
Fuktbeständighet	EN 13523‑25 \| ASTM D 2247	3.000 tim.
Murbruksbeständighet	AAMA 2605	ingen effekt
Syrabeständighet: 10 % HCl solution (15 min vid 23 °C) 20 % H2SO4 solution (18 tim vid 23 °C) Salpetersyra	AAMA 2605 ASTM D 1308	Saltsyra: ingen effekt Svavelsyra: ingen effekt Salpetersyra: ΔE < 5 enheter (med undantag för vissa toner av blått och metallic)
Tvättmedelsbeständighet: 3 % VIGOR solution (72 tim vid 30 °C)	AAMA 2605	ingen effekt
Lackets yttre beständighet	45° Südflorida EN 13523‑3 \| ASTM D 2244	Efter 5 år: färgavvikelser om 5 till 10 enheter (ΔE); beroende på färgton
Krackeleringsbeständighet	45° Südflorida ASTM D 4214	Nivå ≥ 8

Notera

Trots omfattande innehållsmässiga kontroller tar PREFA inget ansvar för innehållets fullständighet och riktighet. Med förbehåll för tekniska ändringar och fel.

Aluminiumkompositskivorna får endast användas vid temperaturer från -50 °C upp till +80 °C. Eventuell materialutvidgning måste tas i beaktande vid val av infästningssystem (limning eller mekaniskt infästning resp. nitning).

För att ta upp värmeutvidgningen ska fogen i plattskarvarna ha en bredd som motsvarar den förväntade dimensionsförändringen. Vi rekommenderar emellertid en bredd på minst 8 mm. Infästningen av plattan måste utföras med fasta punkter och glidpunkter.

Värmeutvidgningskoefficienten för PREFABOND aluminiumkompositskivan med FR-kärna uppgår till 0,024 mm/m/°C.

Plattlängd	Värmeutvidgning vid 60° temperaturskillnad	Värmeutvidgning vid 100° temperaturskillnad
2 m	2.88 mm	4.80 mm
3 m	4.32 mm	7.20 mm
4 m	5.76 mm	9.60 mm
6 m	8.64 mm	14.40 mm
