A2-kärna

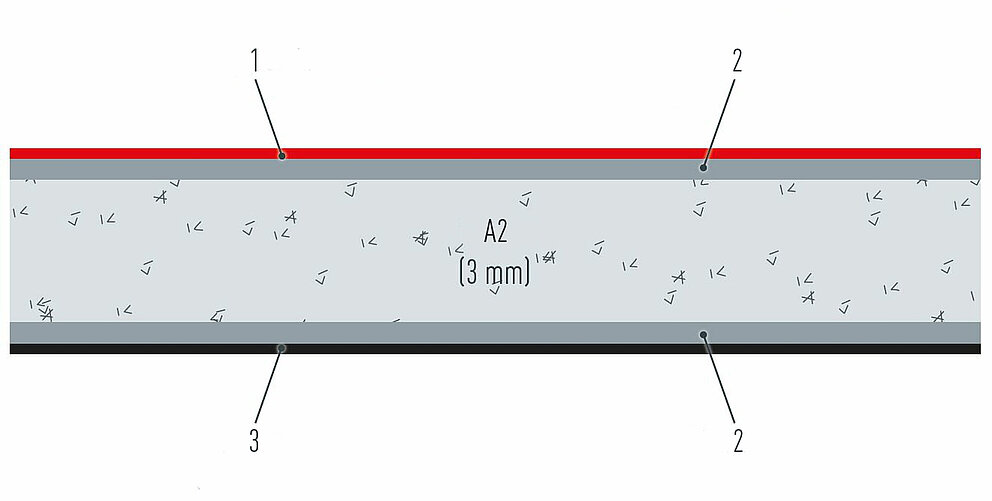

1:a Coil-Coating ytbehandling 2. Aluminium (0,5 mm) 3. Primer (skyddslack)

Uppbyggnad av PREFABOND-aluminiumkompositskivan med A2-kärna

	Standard	Enhet	Värde
Totaltjocklek	—	mm	4 (±0,2)
Täckplåtstjocklek	—	mm	0,5
Kärntjocklek	—	mm	3
Bredd	—	mm	1.000 \| 1.250 \| 1.500 \| 1.750 \| 2.015 (±2,0)
Längd	—	mm	max. 7 300 (±4,0)
Böjtolerans	—	mm/m	max. 0,5% (5,0 mm/m) av längden och/eller bredden
Diagonaldifferens	—	mm	max. 5

	Standard	Enhet	Värde
Vikt	—	kg/m²	8,4
Draghållfasthet	ASTM E8	N/mm²	43
0,2 % töjningsgräns	ASTM E8	N/mm²	41
Brottöjning	ASTM E8	%	3,8
Elasticitetsmodul (E)	ASTM D393	kN/mm²	38,5
Värmebeständighetstemperatur	ISO 75-2	°C	110
Värmeutvidgning	ASTM D696	10^–6/°C	19

Brandsäkerhetsklass

A2-s1, d0 – obrännbart

Land	Kontroll enligt ...	Resultat och klassificering
EU (användbar i Europa, Schweiz och Turkiet)	EN 13823 \| EN ISO 1716 EN 13501‑1	Klass A2-s1, d0
Schweiz	VKF	RF1 (BKZ 6.3)
Österrike	ÖNORM B 3800‑5	godkänd

Land	Certifiering och godkännande
Tyskland	Tekniskt godkännande – DIBt
Internationell	Miljövarudeklaration (EPD)

Beläggningsegenskaper	Standard	2 skikt
Ytbehandlingstjocklek	EN 13523‑1 ASTM D 7091	35 μm upp till 40 μm Färger: Standardfärg Specialfärger (Basics, Anodized)
Glans	EN 13523‑2 \| ASTM D 523	Högglans, sidenmatt, Matt och MattXtrem
Korrosionsbeständighet	EN 1396	Kategori 4: Industri, extrema förhållanden \| sjö och kust (mindre än 3 000 m avstånd till havet, beroende på topografin i landskapet) \| hög UV-strålning och aggressiva förhållanden
Blyertshårdhet	EN 13523‑4 \| ASTM D 3363	> HB
Härdighet mot snabb deformation	EN 13523‑5 \| ASTM D 2794	ingen sprickbildning, ingen flagning
Vidhäftningsstyrka efter intryck	EN 13523‑6 \| ASTM D 3359	100 % vidhäftning
Härdighet mot Sprickbildning vid böjning	EN 13523‑7 \| ASTM D 4145	mycket god flexibilitet (0,5 T); beroende på legering och tillstånd
Beständighet vid saltspraytest	EN 13523‑8 \| ASTM G 85	1.000 tim.
Beständighet vid vid vattendopp	EN 13523‑9 \| ASTM D 870	3.000 tim.
Fuktbeständighet	EN 13523‑25 \| ASTM D 2247	3.000 tim.
Syrabeständighet: 10 % HCl solution (15 min vid 23 °C) 20 % H2SO4 solution (18 tim vid 23 °C Salpetersyra	AAMA 2605 ASTM D 1308	Saltsyra: ingen effekt Svavelsyra: ingen effekt Salpetersyra: ΔE < 5 enheter (med undantag för vissa toner av metallictoner)
Tvättmedelsbeständighet: 3 % VIGOR solution (72 tim vid 30 °C)	AAMA 2605	ingen effekt
Lackets yttre beständighet	45° Südflorida EN 13523‑3 \| ASTM D 2244	Efter 5 år: färgavvikelser om 5 till 10 enheter (ΔE); beroende på färgton
Krackeleringsbeständighet	45° Südflorida ASTM D 4214	Nivå ≥ 8

Beläggningsegenskaper	Standard	3 skikt
Ytbehandlingstjocklek	EN 13523‑1 ASTM D 7091	50 μm upp till 55 μm Färger: Specialfärger (Effects, Wood, Mineral, Natural, Concrete)
Glans	EN 13523‑2 \| ASTM D 523	Högglans, sidenmatt, Matt och MattXtrem
Korrosionsbeständighet	EN 1396	Kategori 4: Industri, extrema förhållanden \| sjö och kust (mindre än 3 000 m avstånd till havet, beroende på topografin i landskapet) \| hög UV-strålning och aggressiva förhållanden
Blyertshårdhet	EN 13523‑4 \| ASTM D 3363	> HB
Härdighet mot snabb deformation	EN 13523‑5 \| ASTM D 2794	ingen sprickbildning, ingen flagning
Vidhäftningsstyrka efter intryck	EN 13523‑6 \| ASTM D 3359	100 % vidhäftning
Härdighet mot sprickbildning vid böjning	EN 13523‑7 \| ASTM D 4145	mycket god flexibilitet (0,5 T); beroende på legering och tillstånd
Beständighet vid saltspraytest	EN 13523‑8 \| ASTM G 85	1.000 tim.
Beständighet vid vattendopp	EN 13523‑9 \| ASTM D 870	3.000 tim.
Fuktbeständighet	EN 13523‑25 \| ASTM D 2247	3.000 tim.
Murbruksbeständighet	AAMA 2605	ingen effekt
Syrabeständighet: 10 % HCl solution (15 min vid 23 °C) 20 % H2SO4 solution (18 tim vid 23 °C) Salpetersyra	AAMA 2605 ASTM D 1308	Saltsyra: ingen effekt Svavelsyra: ingen effekt Salpetersyra: ΔE < 5 enheter (med undantag för vissa toner av metallictoner)
Tvättmedelsbeständighet: 3 % VIGOR solution (72 tim vid 30 °C)	AAMA 2605	ingen effekt
Lackets yttre beständighet	45° Südflorida EN 13523‑3 \| ASTM D 2244	Efter 5 år: färgavvikelser om 5 till 10 enheter (ΔE); beroende på färgton
Krackeleringsbeständighet	45° Südflorida ASTM D 4214	Nivå ≥ 8

Notera

Trots omfattande innehållsmässiga kontroller tar PREFA inget ansvar för innehållets fullständighet och riktighet. Med förbehåll för tekniska ändringar och fel.

Aluminiumkompositskivorna får endast användas vid temperaturer från -50 °C upp till +80 °C. Eventuell materialutvidgning måste tas i beaktande vid val av infästningssystem.

För att ta upp värmeutvidgningen ska fogen i plattskarvarna ha en bredd som motsvarar den förväntade dimensionsförändringen. Vi rekommenderar emellertid en bredd på minst 8 mm. Infästningen av plattan måste utföras med fasta punkter och glidpunkter.

Värmeutvidgningskoefficienten för PREFABOND aluminiumkompositskivan med A2-kärna uppgår till 0,019 mm/m/°C.

Plattlängd	Utvidgning vid 60° temperaturskillnad	Utvidgning vid 100° temperaturskillnad
2 m	2.28 mm	3.80 mm
3 m	3.42 mm	5.70 mm
4 m	4.56 mm	7.60 mm
6 m	6.84 mm	11.40 mm

A2-kärna

Produktmått – Måttoleranser – Mekaniska värden

Brandegenskaper (klassificerad enligt EN 13501‑1)

yta

Beläggningsegenskaper – 2 skikt

Beläggningsegenskaper – 3 skikt

Materialutvidgning
