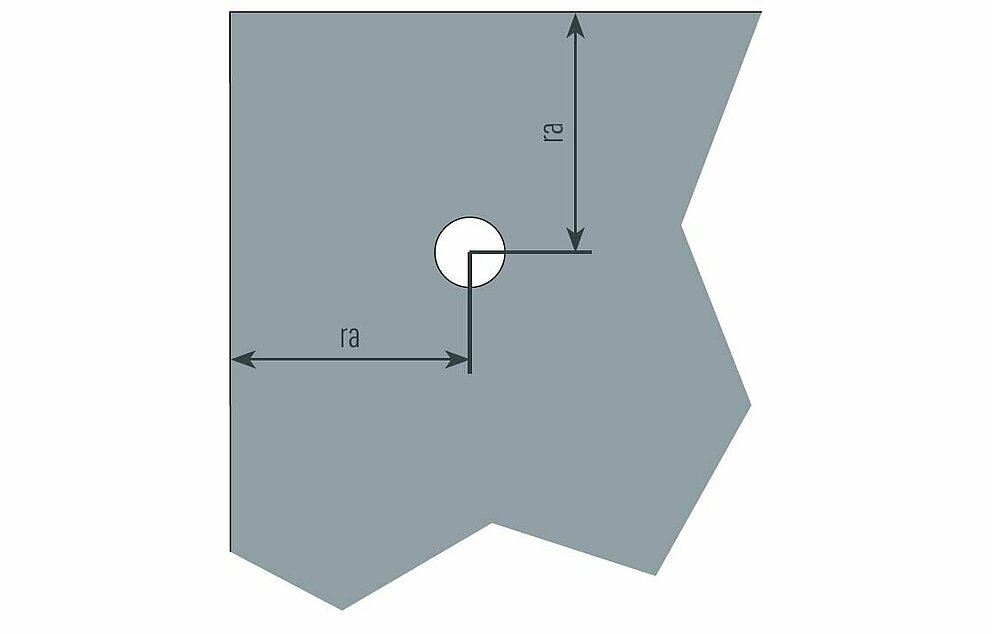

Oavsett plattstorlek krävs minst 2 fasta punkter för mekanisk infästning av varje platta. Endast på detta vis säkerställs att plattan sitter stabilt positionerad och inte kan förvridas.
Använd alltid T-profiler med en täckningsyta om minst 100 till 120 mm vid plattskarven. På en yta på en platta räcker L-profiler med en täckningsyta om 40 mm.
Ta hänsyn till materialutvidgning genom att inte använda supportprofiler för underkonstruktionen som är längre än 3 000 mm. Säkerställer att underkonstruktionens profiler inte skarvas in i en platta eftersom det då skapas en fast anslutning.

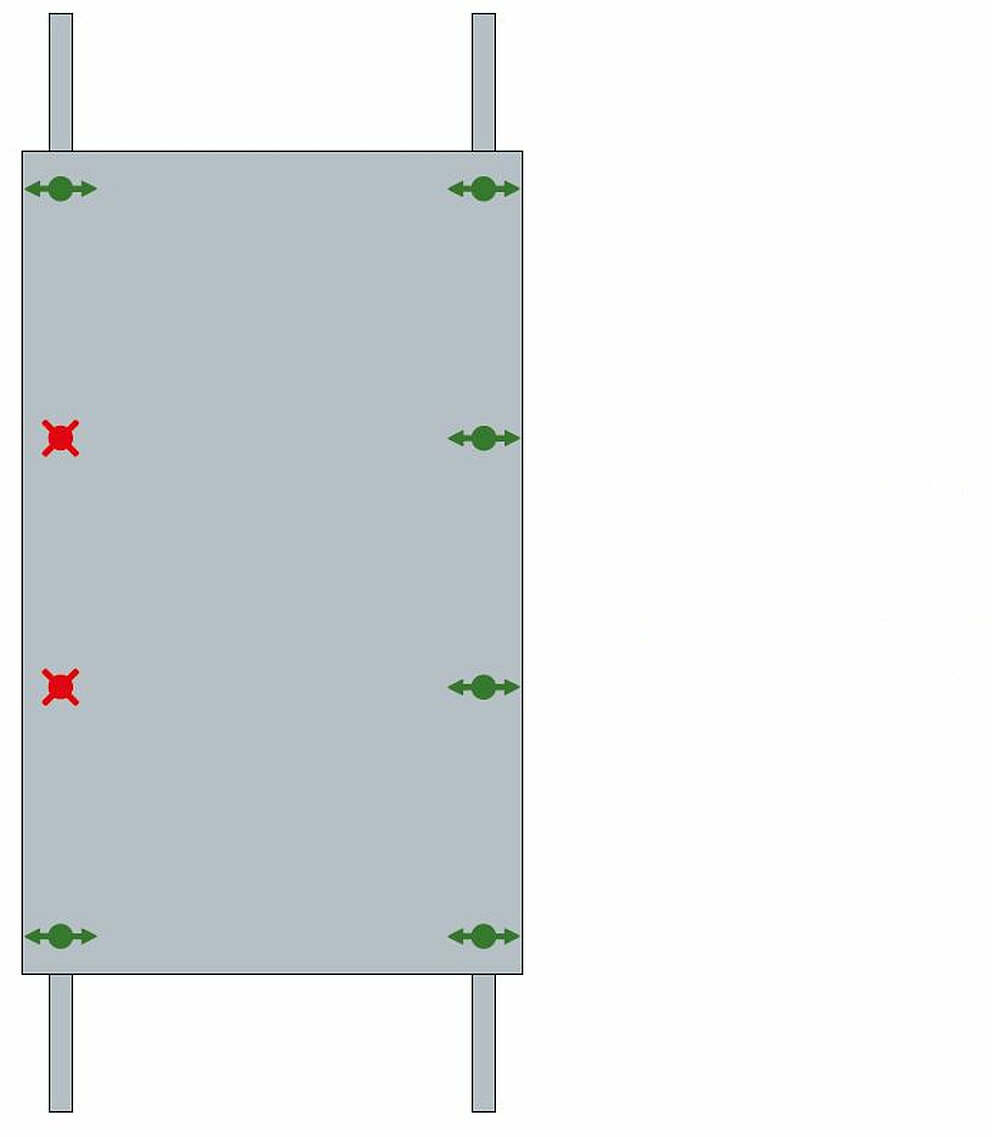

Infästning på 2 vertikala supportprofiler

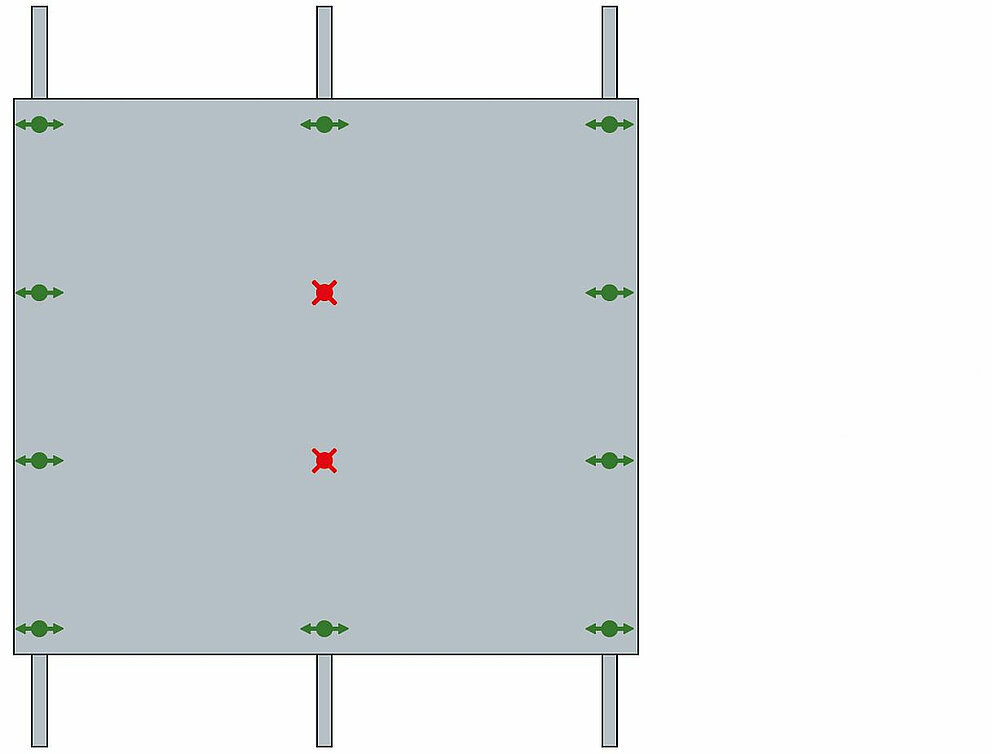

Infästning på 3 vertikala supportprofiler

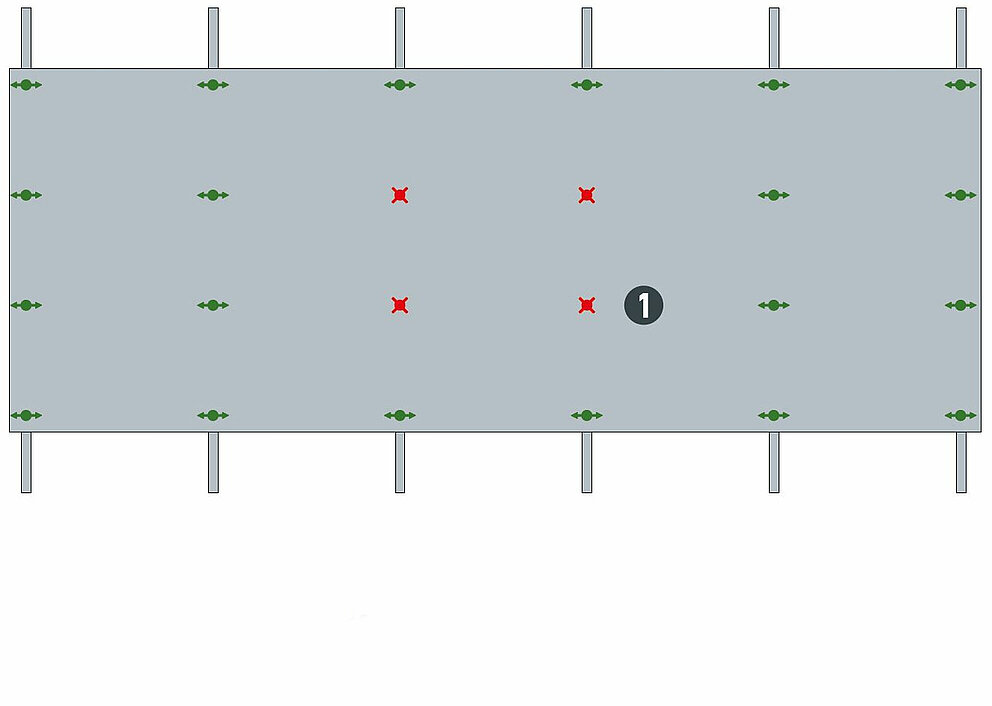

Infästning på minst 4 vertikala supportprofiler
Det mekaniska nitade infästningssystemet består av en fasadnit och som alternativ av en fästhylsa.

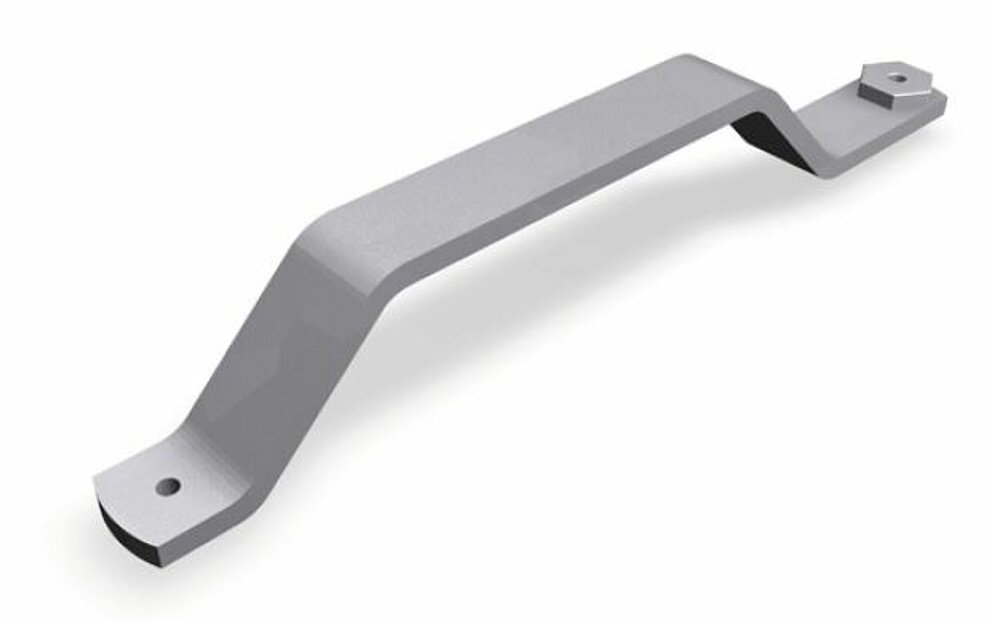

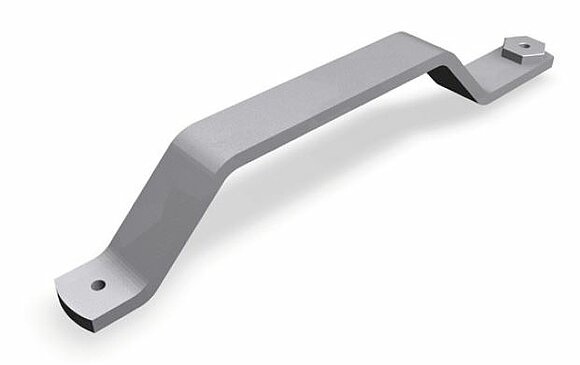

För att uppnå en centrerad borrning på underkonstruktionen, använd endast en passande fästborranordning eller en borrjigg med fjädring som överför borrhålets mitt till en kompositskiva på underkonstruktionen.

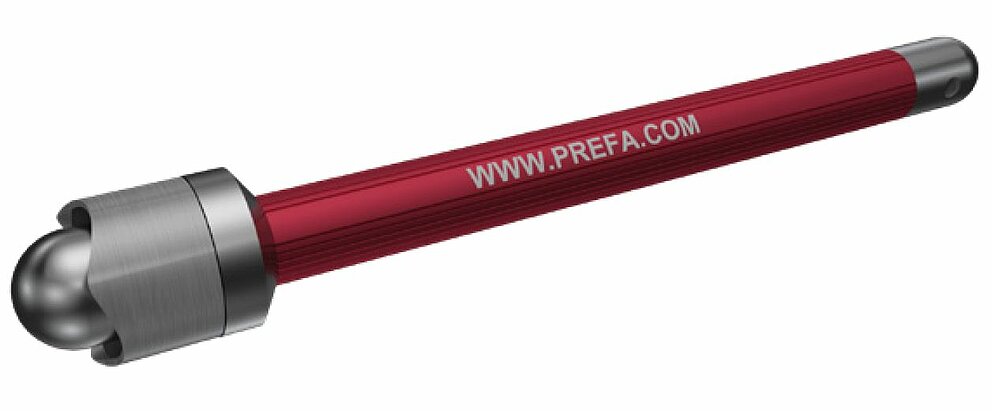

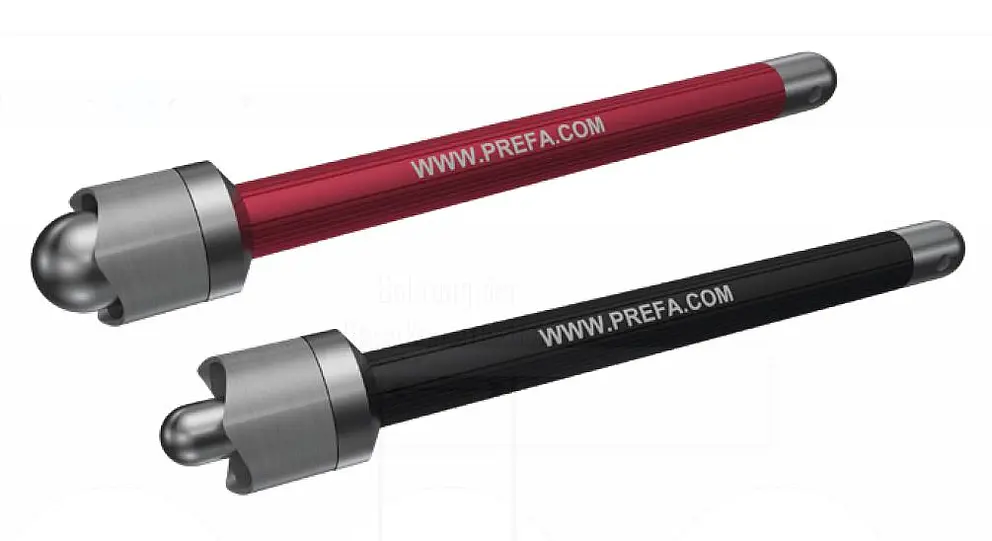

Rispa skyddsfolien runt borrhålet lätt med PREFA-folieskäraren (⌀ 5,1 mm och ⌀ 9,5 mm) för att göra skyddsfolien lätt att avlägsna efter avslutad montering. Folien kan annars klämmas fast mellan plattan och undersidan av nithuvudet, vilket försvårar avlägsnande.
Notera

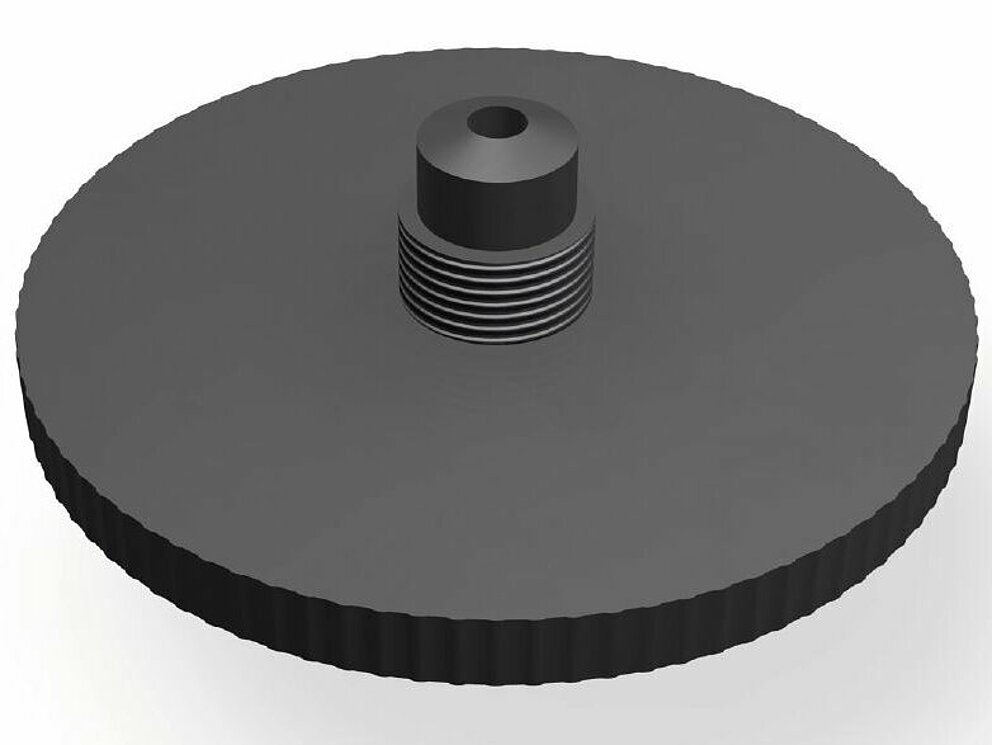

Använd alltid ett passande munstycke för nitning, oavsett om det handlar om fast punkt eller glidpunkt, för att förhindra att ytan deformeras och samtidigt säkerställa glidegenskaperna hos plattan (materialutvidgning).
Munstycket skruvas fast på en vanlig nittång (eller en nitmaskin) med en gänga M10 × 1 mm.

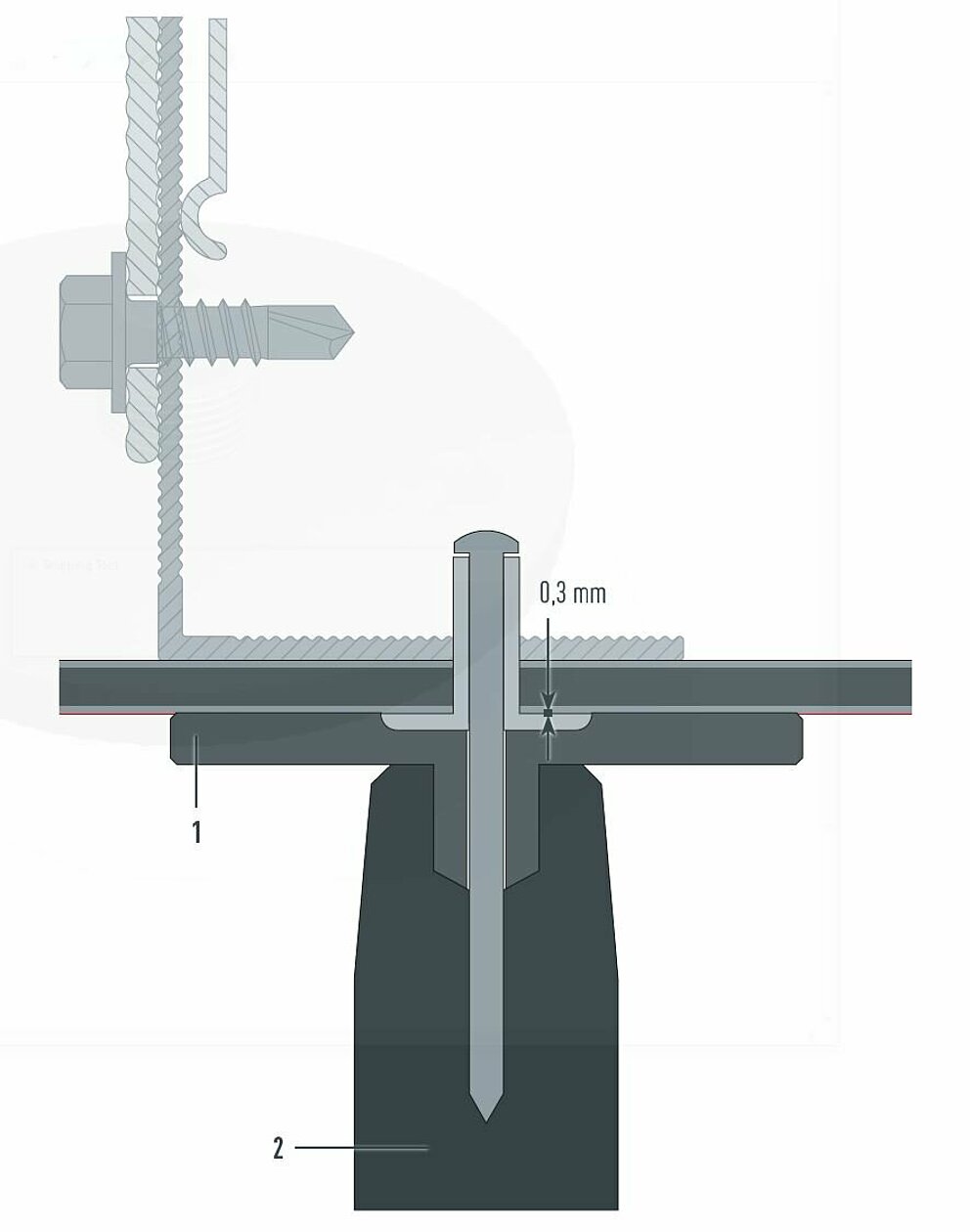

1 Munstycke |
2 Nitverktyg |

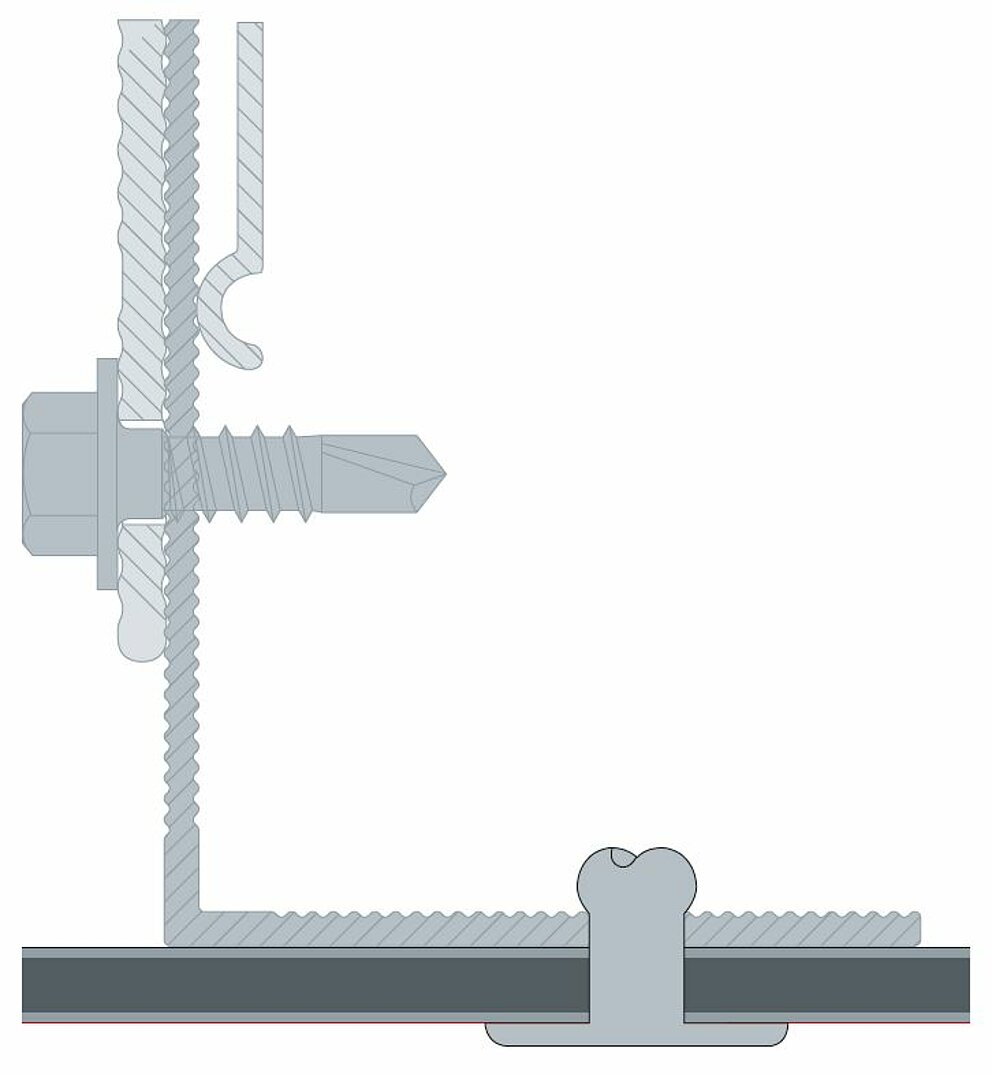

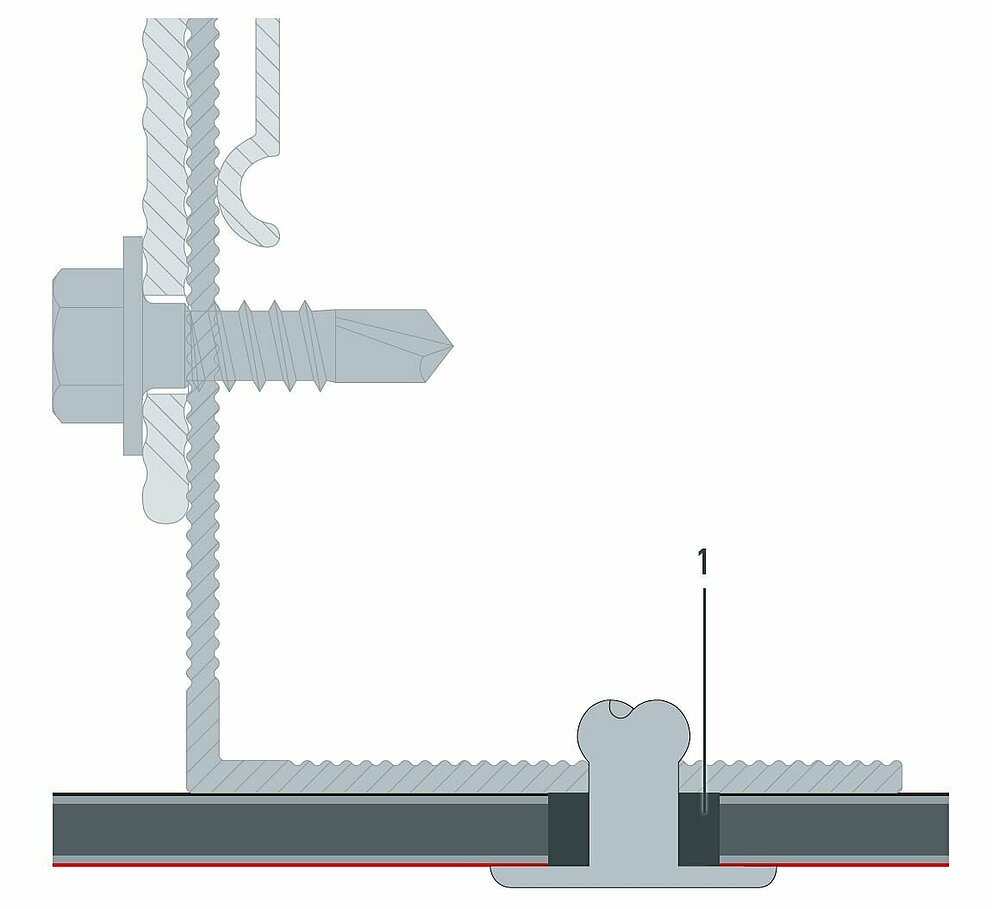

Fast punkt

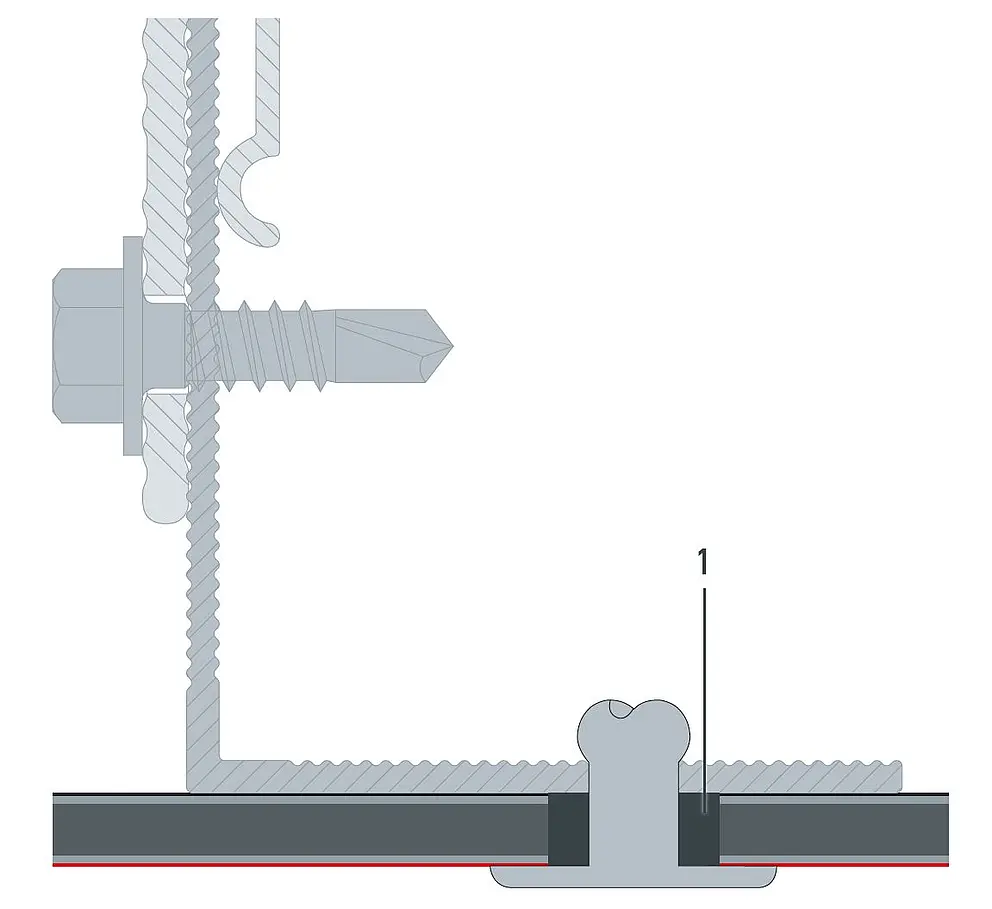

I detta fall är ingen förskjutning av plattan möjlig eftersom PREFABOND aluminiumkompositskiva är fast förankrad i underkonstruktionen vid denna punkt.
Härvid förborras plattorna med en ⌀ 5,1 mm eller ⌀ 9,5 mm borr.
Underkonstruktionen förborras alltid med en hålstorlek om ⌀ 5,1 mm.

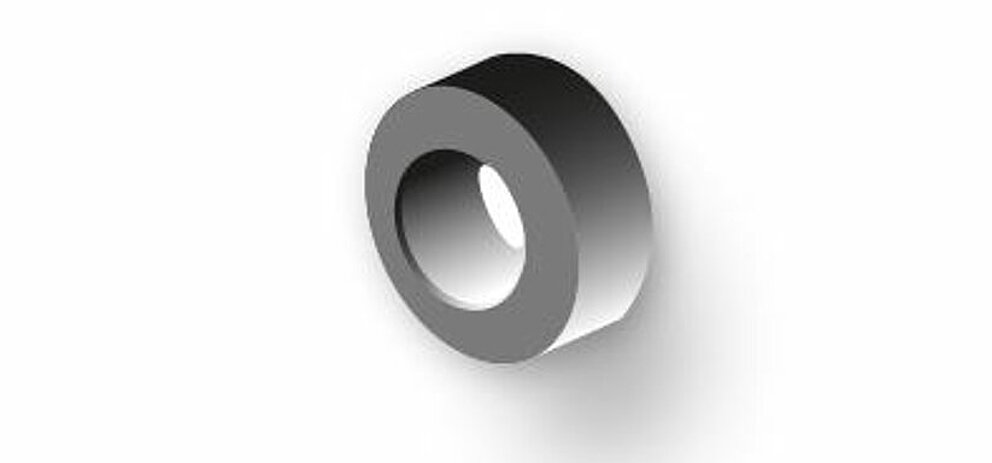

1 fästhylsa |

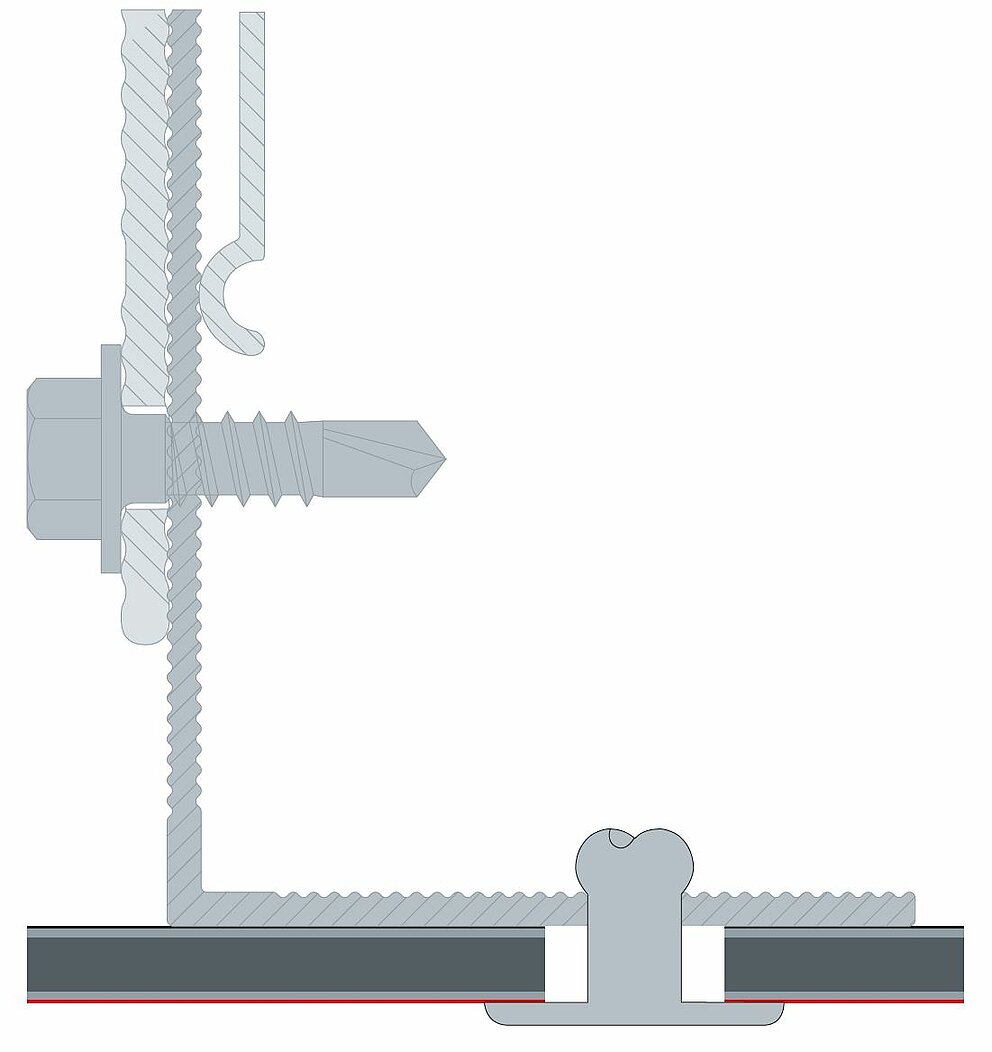

Glidpunkt

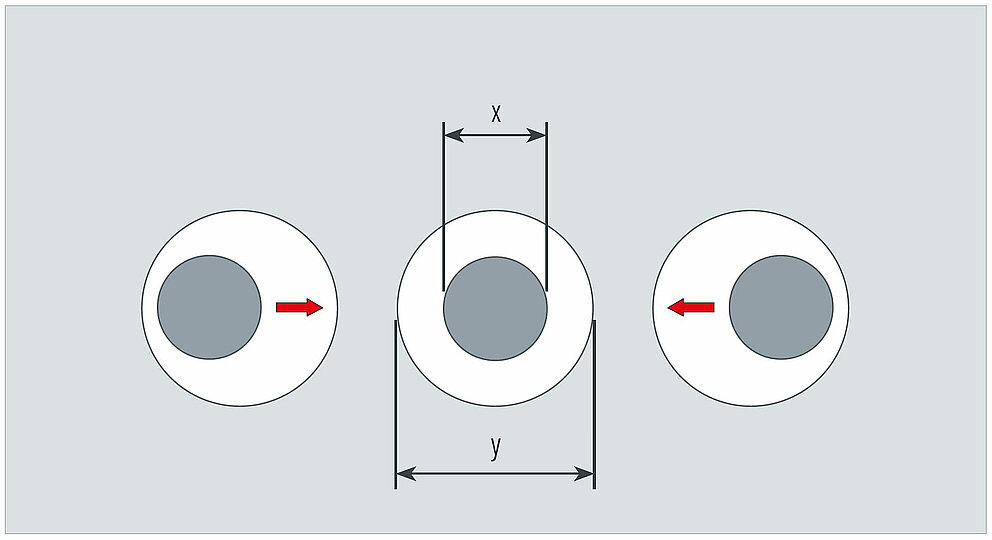

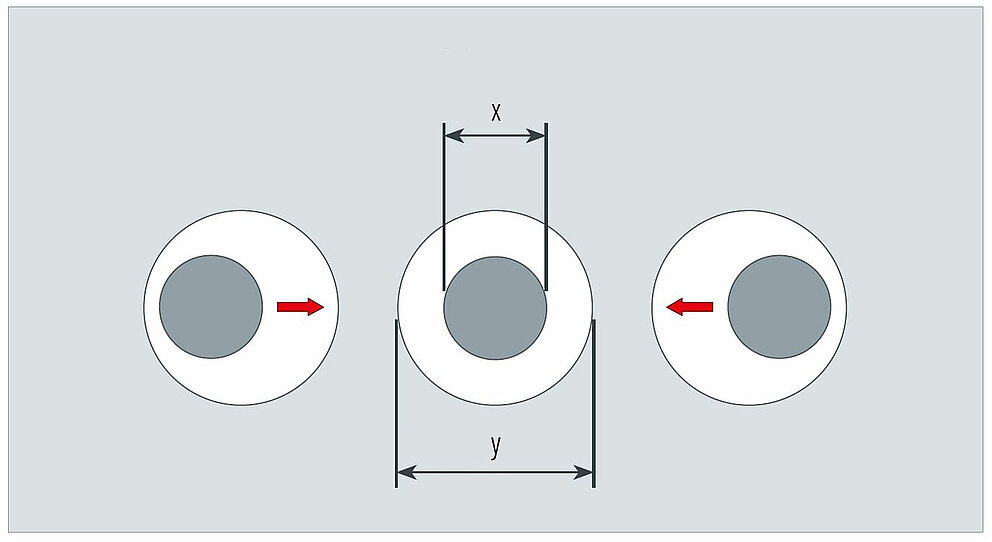

Borrhålet är större än diametern på fästdonet. Alla infästningshål på skivan förborras med en ⌀ 9,5 mm borr. Underkonstruktionen förborras alltid med en hålstorlek om ⌀ 5,1 mm. Endast på detta sätt kan en glidpunkt ta upp plattans termiska materialutvidgning.

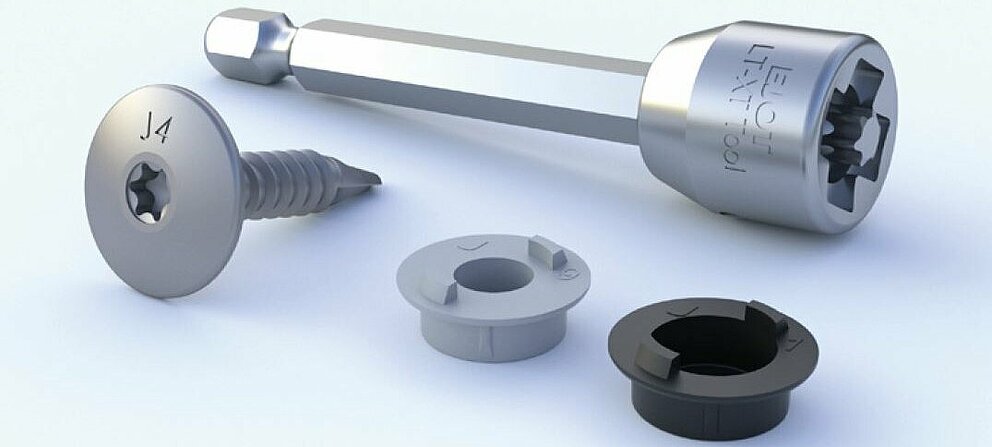

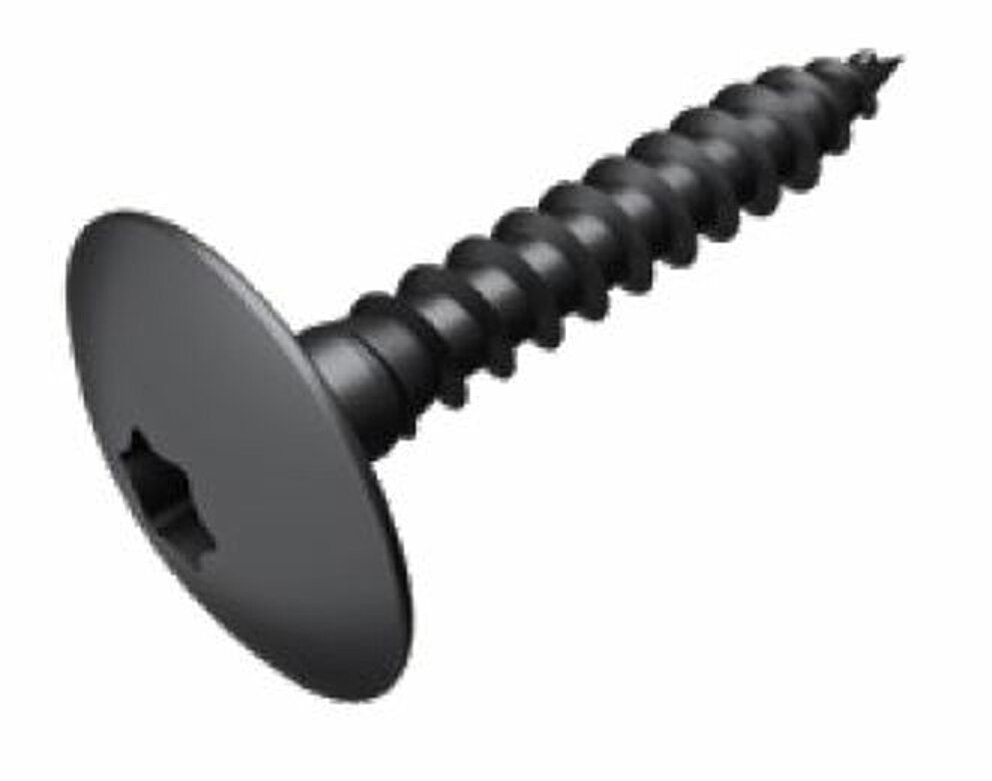

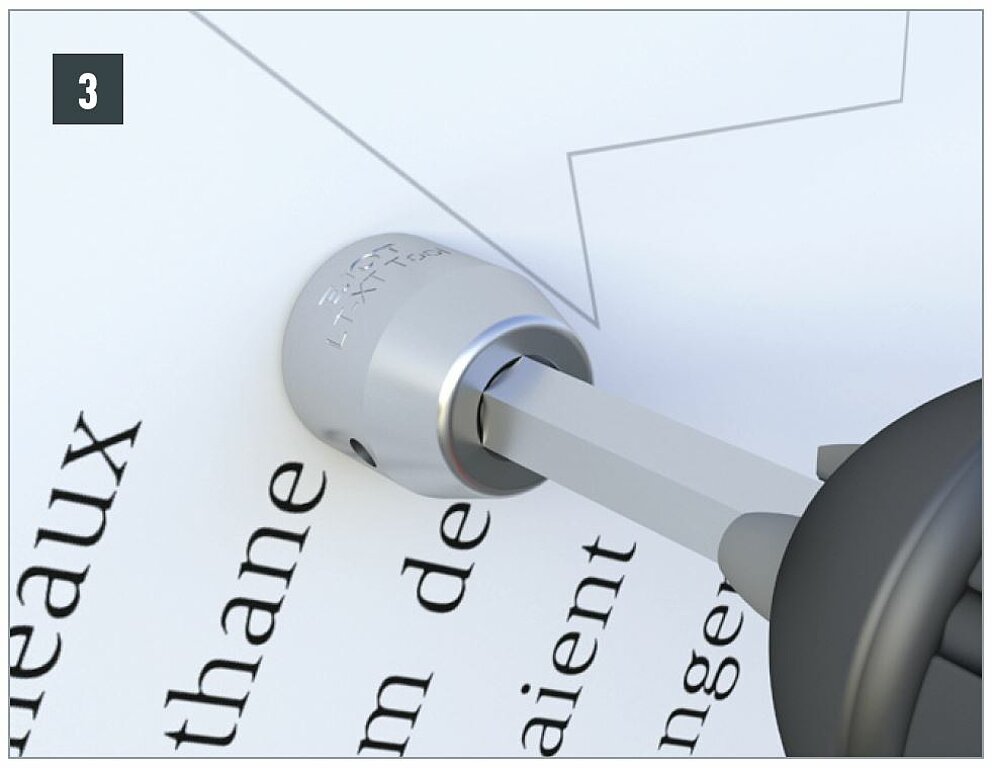

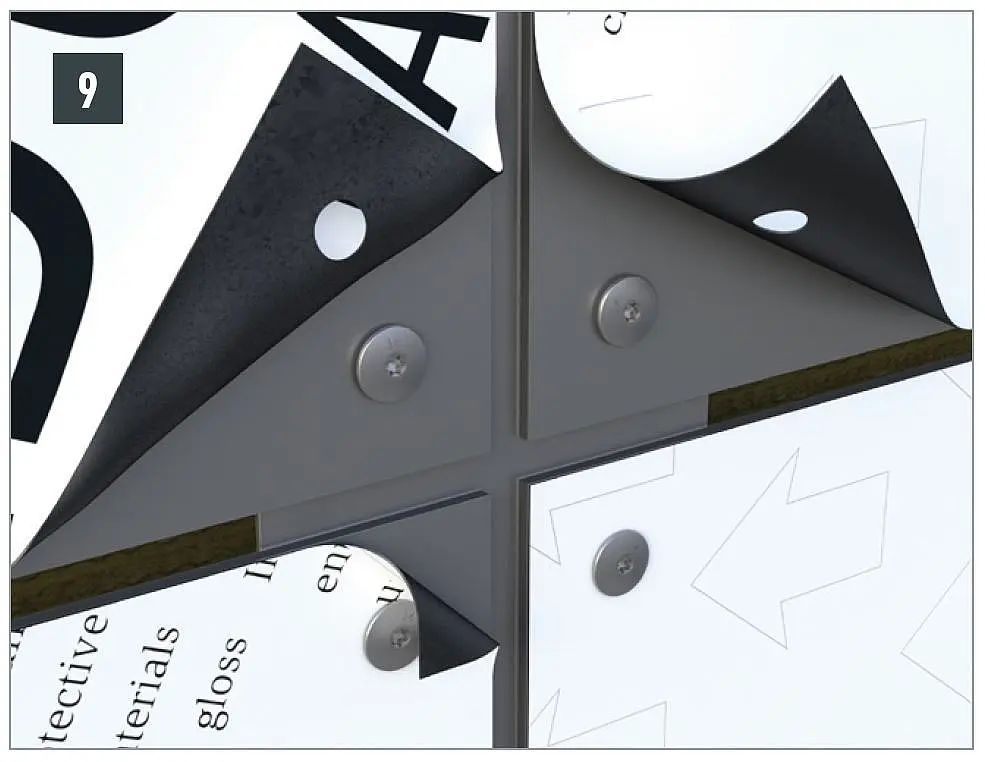

Det mekaniska skruvade infästningssystemet består av en fasadskruv, en specialbit LT-XT TOOL TX 25 och passande fästhylsor och glidpunktshylsor.

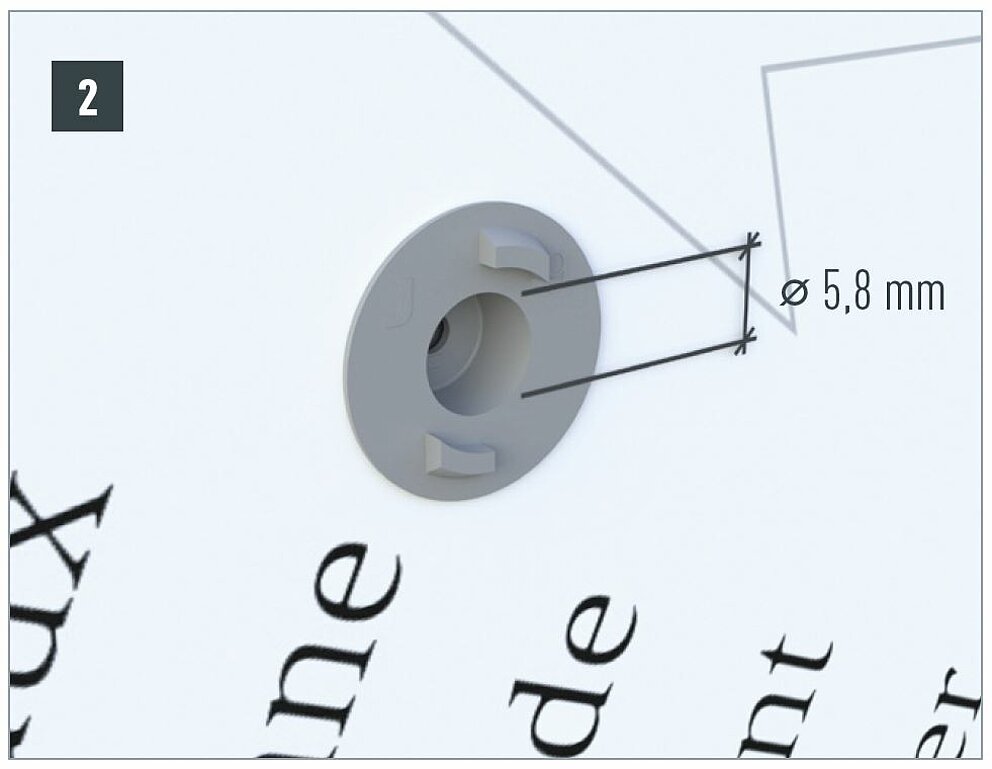

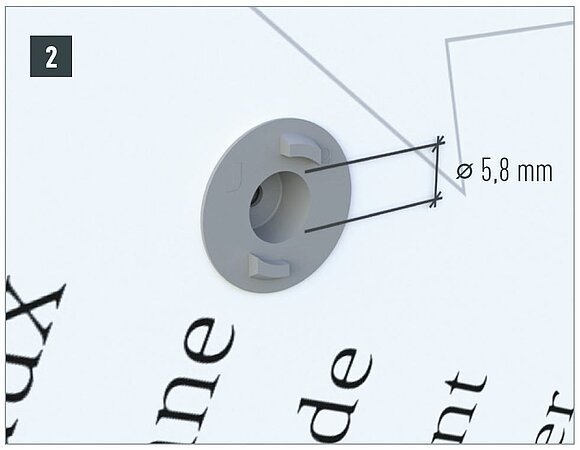

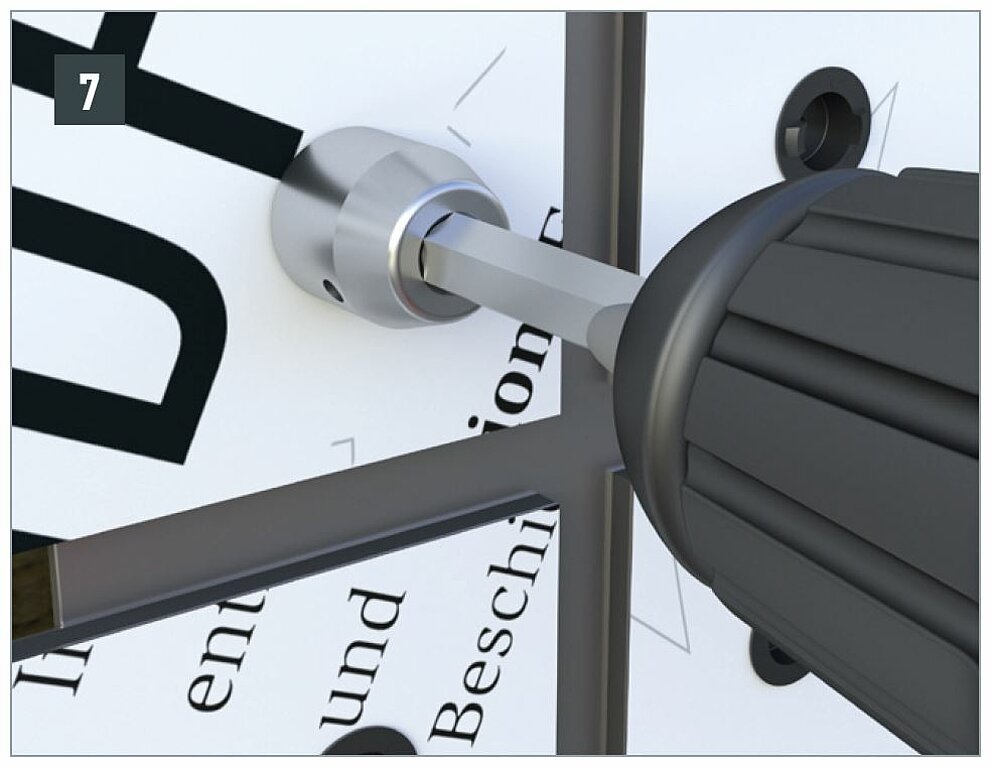

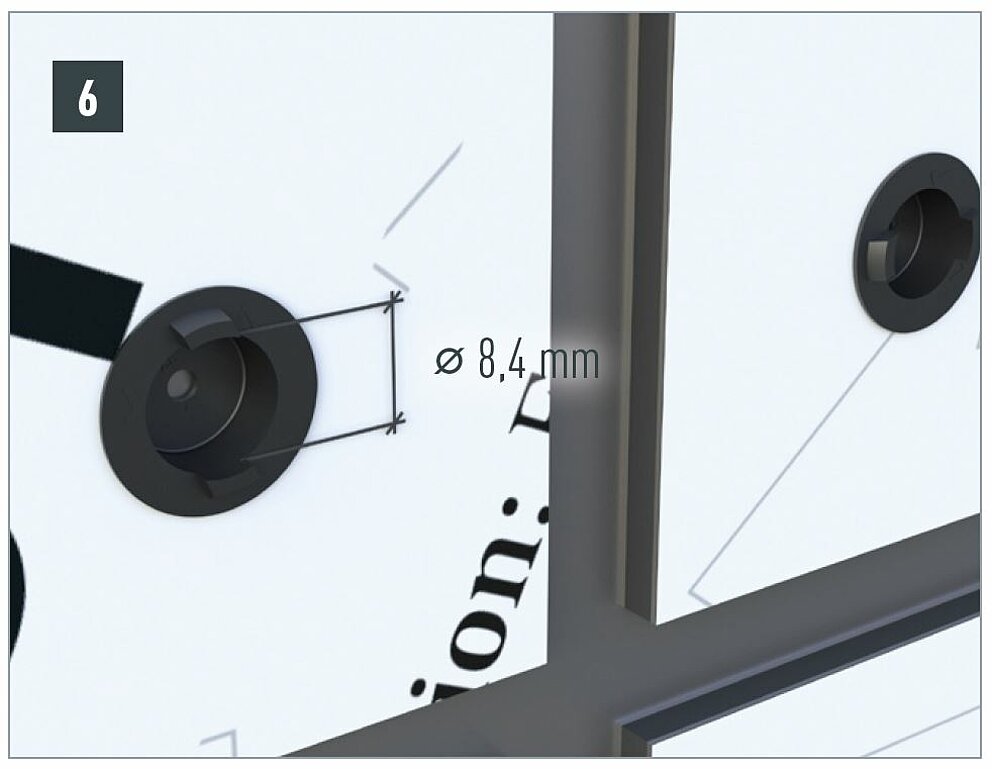

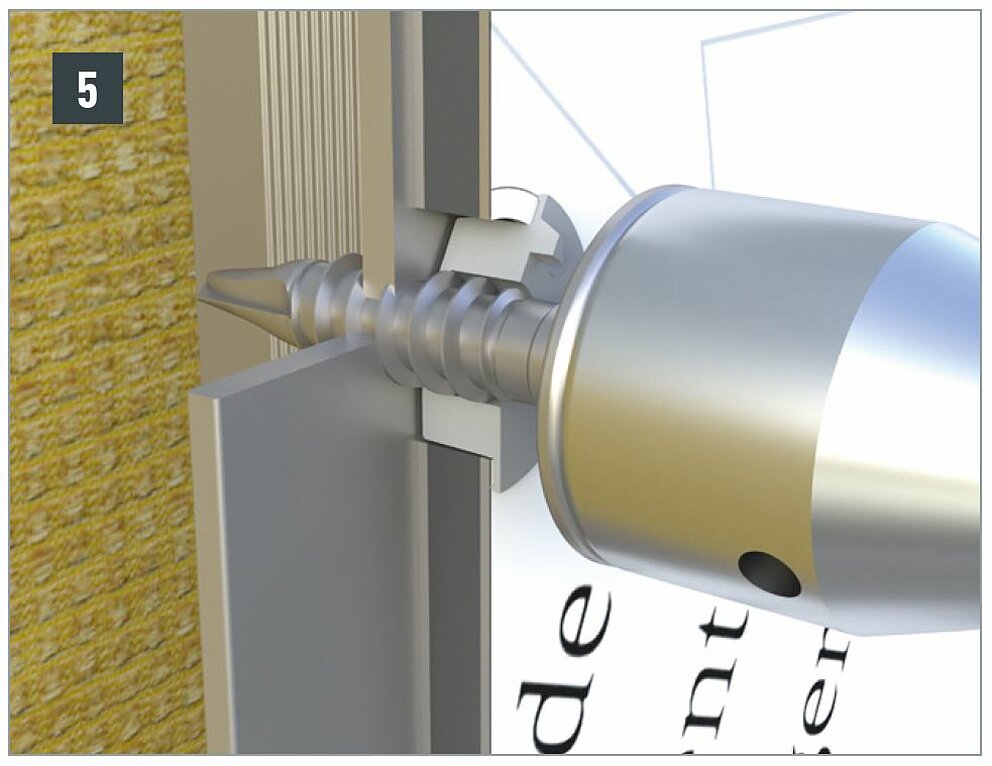

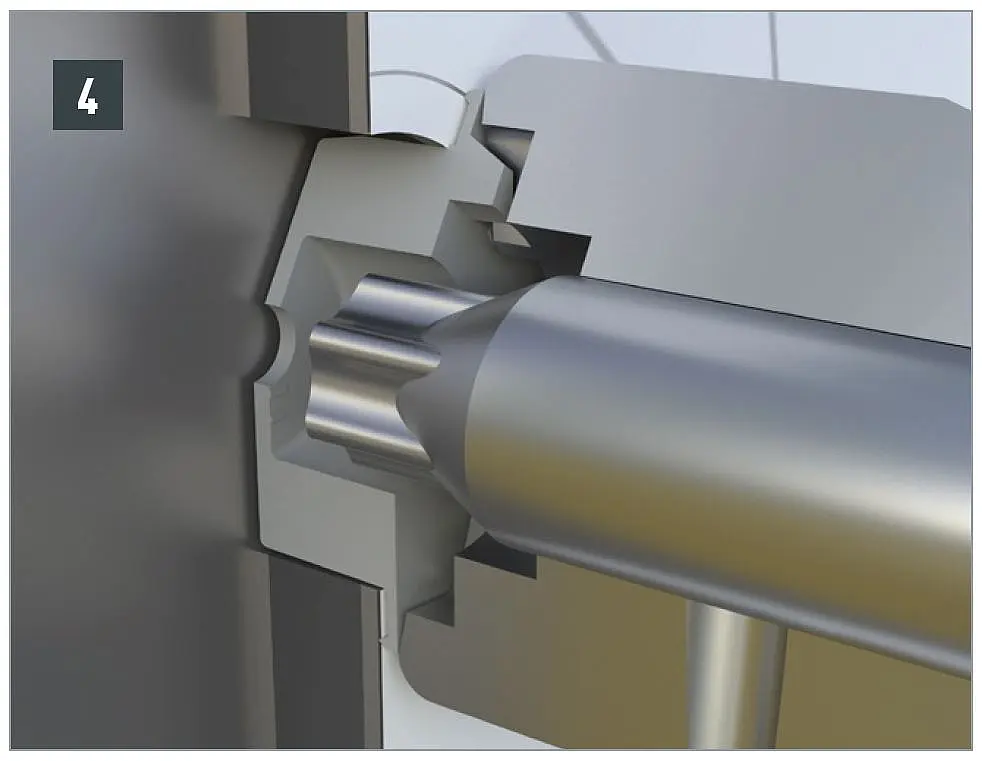

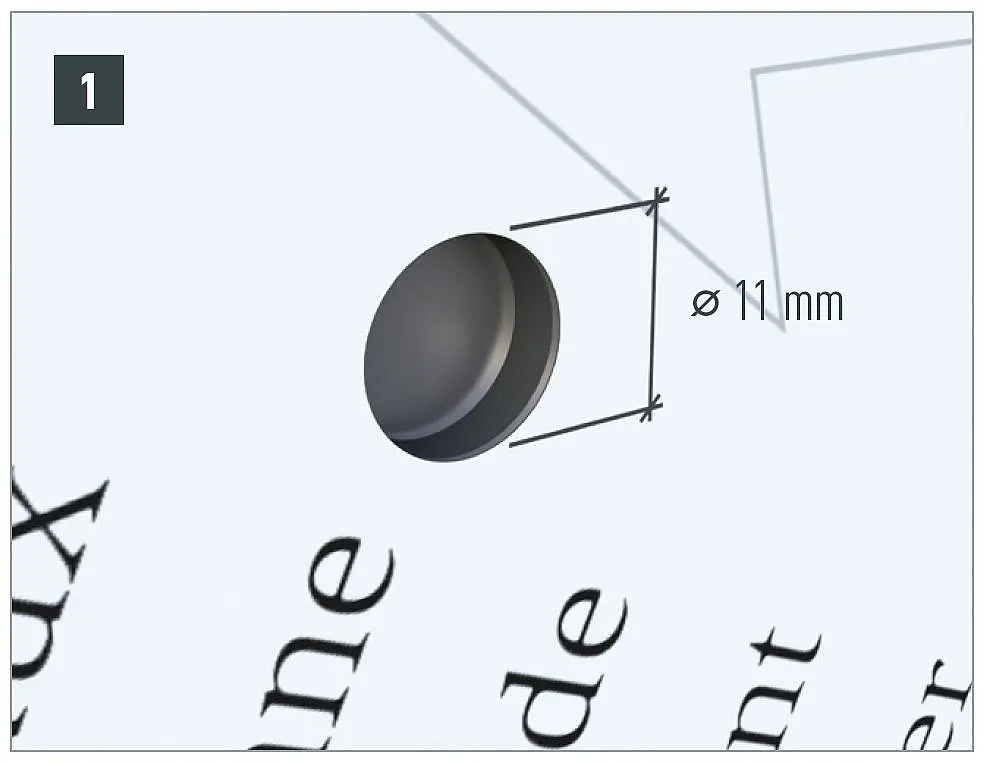

För att uppnå en centrerad borrning på underkonstruktionen, använd endast den centreringshylsa för fasta punkter och glidpunkter som passar för infästningssystemet.
Fast punkt
Glidpunkt

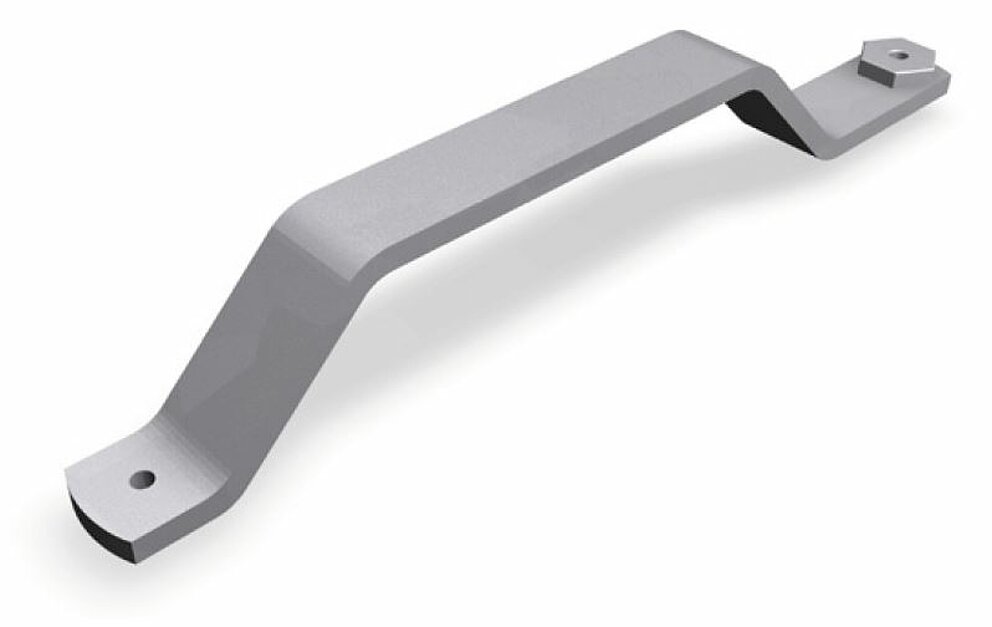

För att uppnå en centrerad borrning på underkonstruktionen, använd endast en passande fästborranordning som överför borrhålets mitt till en kompositskiva på underkonstruktionen av trä.

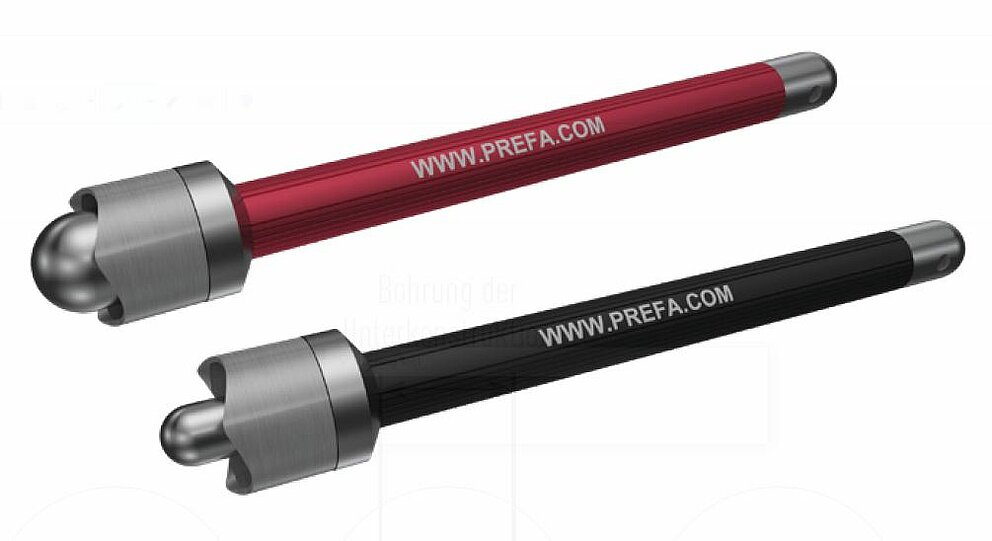

Rispa skyddsfolien runt borrhålet lätt med PREFA-folieskäraren (⌀ 9,5 mm) för att göra skyddsfolien lätt att avlägsna efter avslutad montering. Folien kan annars klämmas fast mellan plattan och undersidan av skruvhuvudet, vilket försvårar avlägsnande.

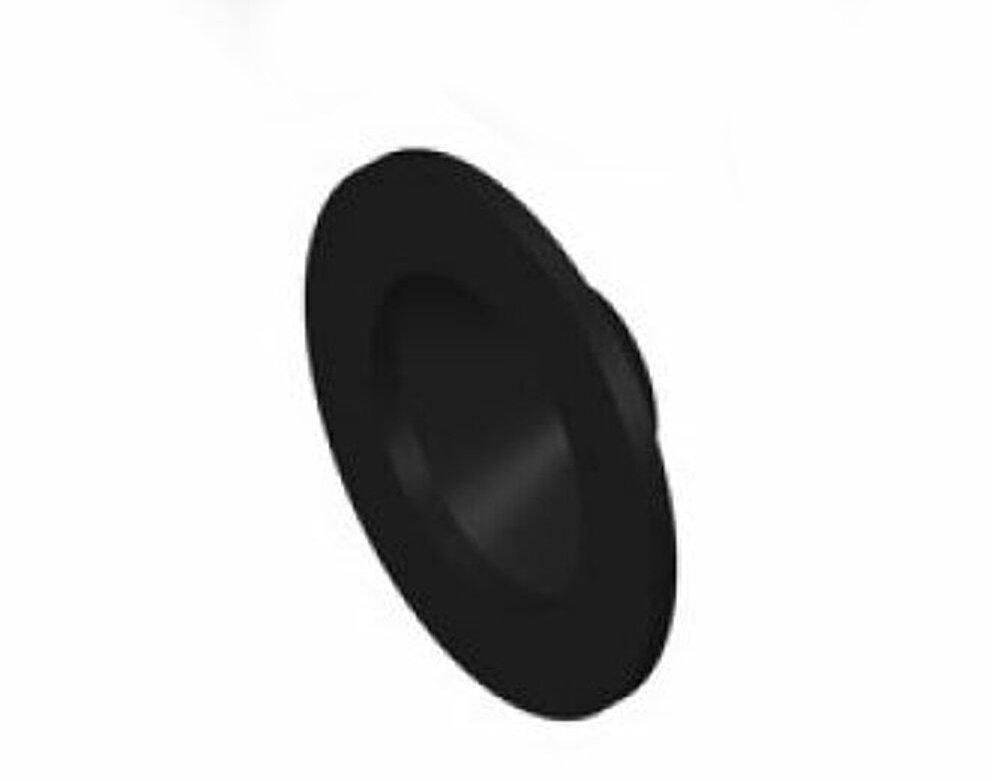

Hålstorleken på infästningspunkterna uppgår alltid till ⌀ 9,5 mm, oavsett om det handlar om fast punkt eller glidpunkt. Underkonstruktionen i trä förborras från ⌀ 9,5 mm till ⌀ 3,3 mm med hjälp av en fästborranordning för underkonstruktioner i trä för att möjliggöra både rätvinkligt och centrerat införande av skruven och samtidigt motverka att regeln spricker. Tryck sedan in centreringstätringen för fasad i varje borrhål, oavsett om det handlar om fast punkt eller glidpunkt.
Notera
För att skydda underkonstruktionen i trä mot inträngande vatten är det viktigt att förse alla vertikala supportprofiler med ett EPDM-tätningsband. Detta tätningsband måste sticka ut minst 5–10 mm på regelns alla sidor.

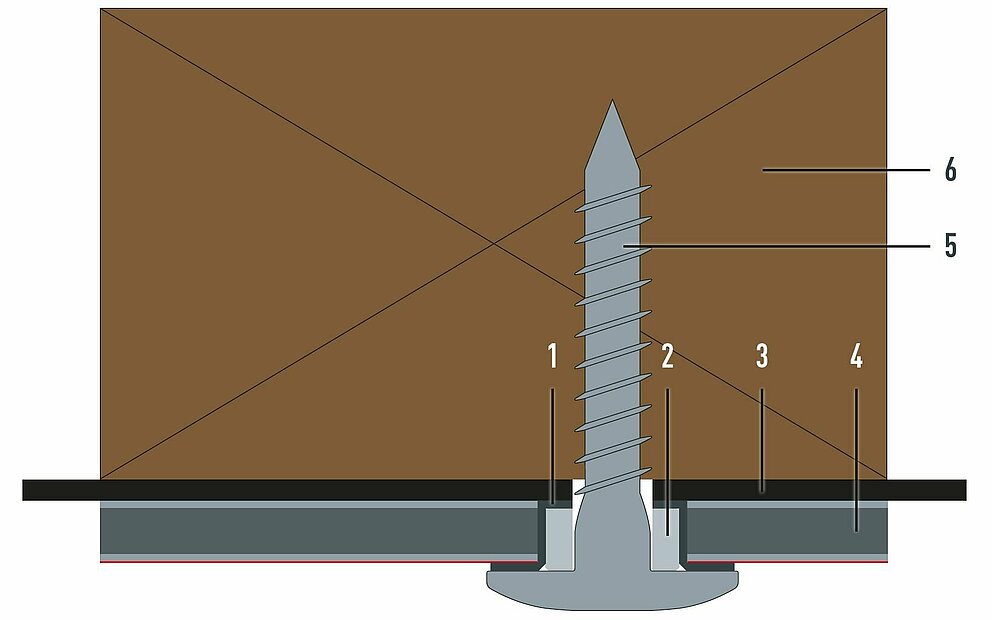

Fast punkt
Eftersom PREFABOND aluminiumkompositskiva är fast förankrad med underkonstruktionen i trä vid denna punkt förhindras en förskjutning av plattan med en fast punkt. Tryck ner fästhylsan i borrhålet från ⌀ 8,5 mm till ⌀ 5,1 mm för att skapa en fast punkt. I nästkommande steg kan sedan skruven skruvas i.
1 Centreringstätring för fasad |
4 PREFABOND |
Notera

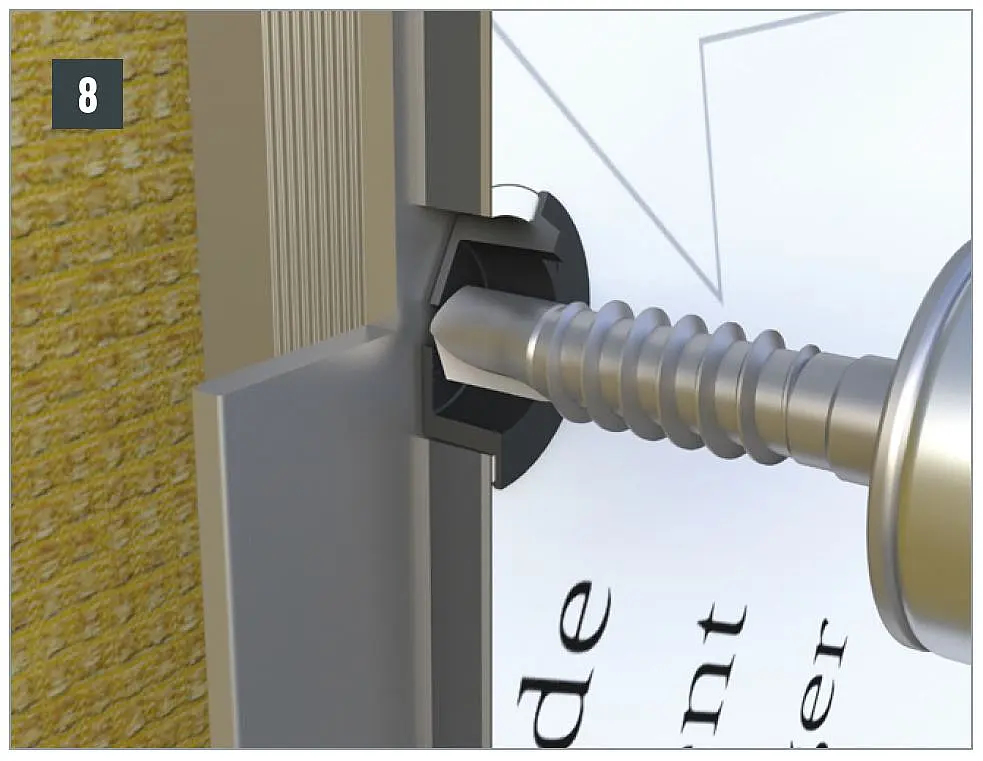

Dra åt skruven med ett måttligt vridmoment så att skruven håller plattan tillräckligt på plats men utan att trycka ut centreringstätringen för fasad under skruvhuvudet.

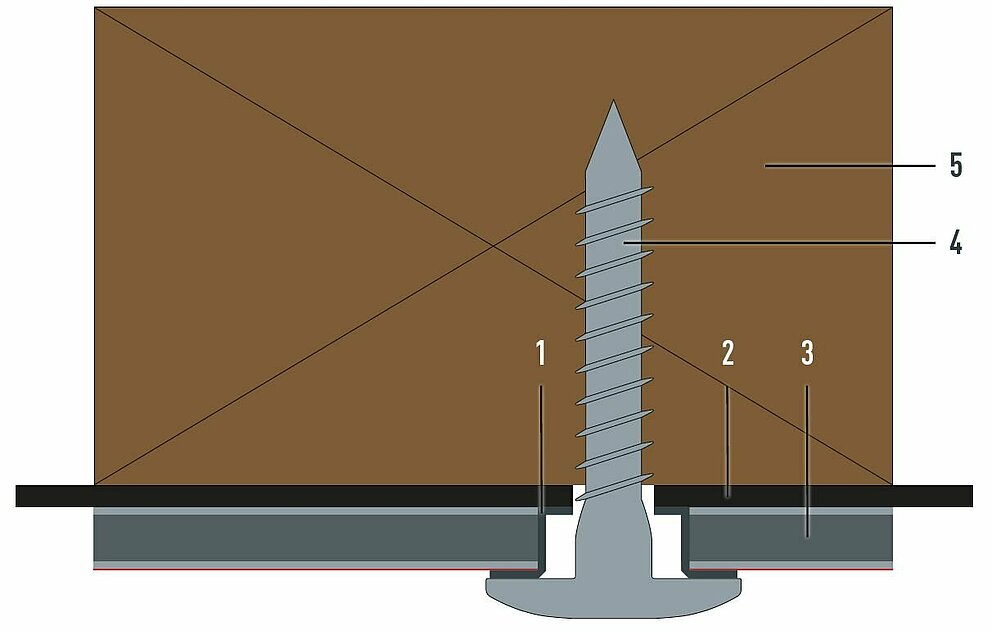

Glidpunkt
Vid mekanisk infästning på en underkonstruktion i trä skapas glidpunkten på samma sätt som den fasta punkten. Den enda skillnaden är att ingen hylsa sätt in i centreringstätringen för fasad.
1 Centreringstätring för fasad |
4 Fasadskruv |

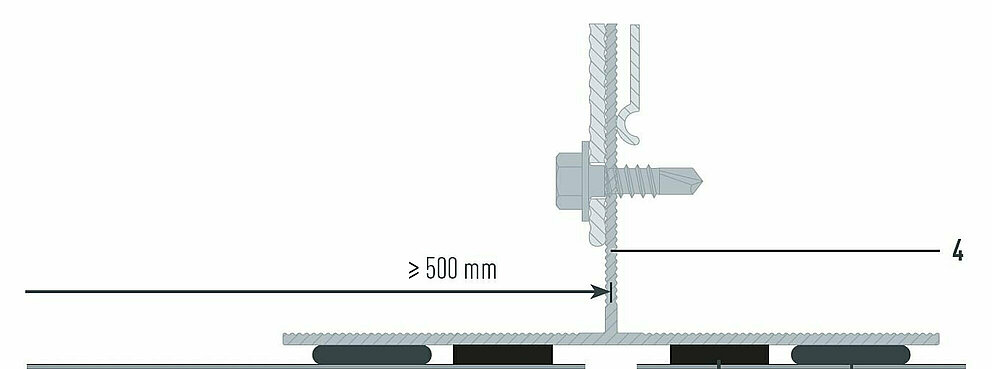

1 Lim (limsträng) |
3 PREFABOND |
Följande punkter skall beaktas när det gäller underkonstruktionen:
Följande punkter ska beaktas när det gäller limsystemet:
Följande punkter skall beaktas när det gäller PREFABOND aluminiumkompositskiva:

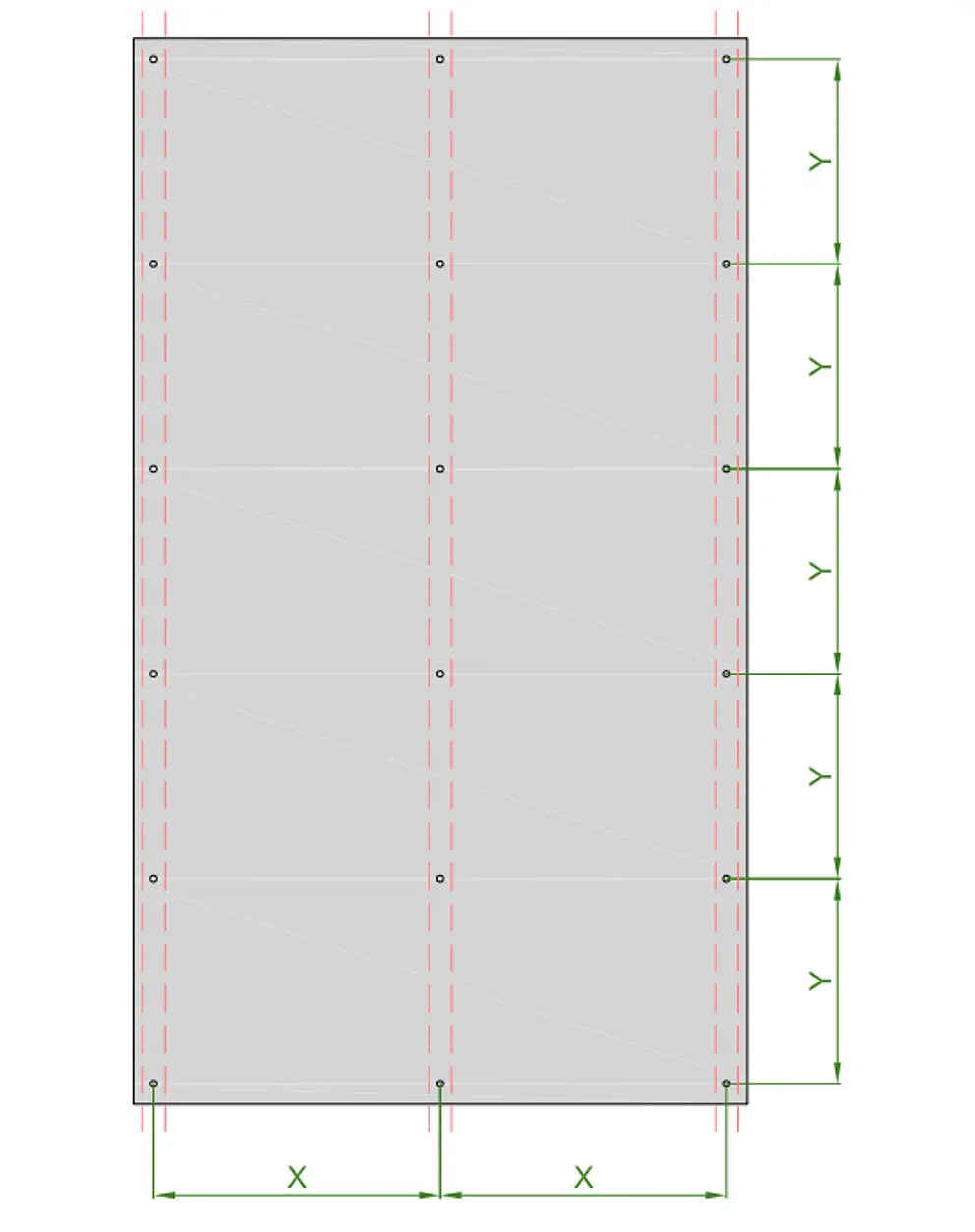

De horisontala avstånden [X] för de vertikala supportprofilerna grundar sig på de statiska kraven. En individuell, projektspecifik planering är absolut avgörande!

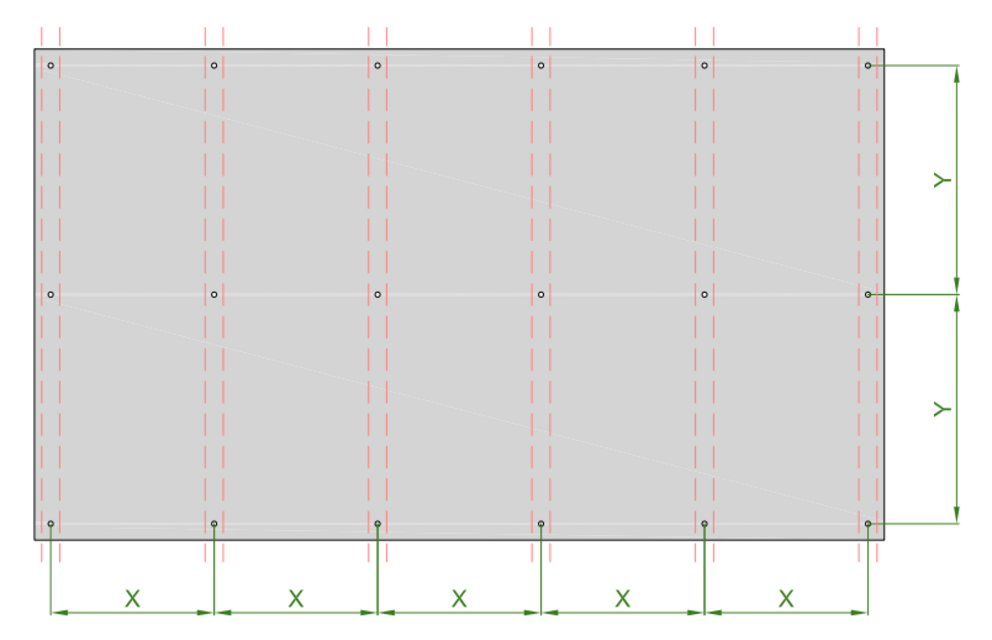

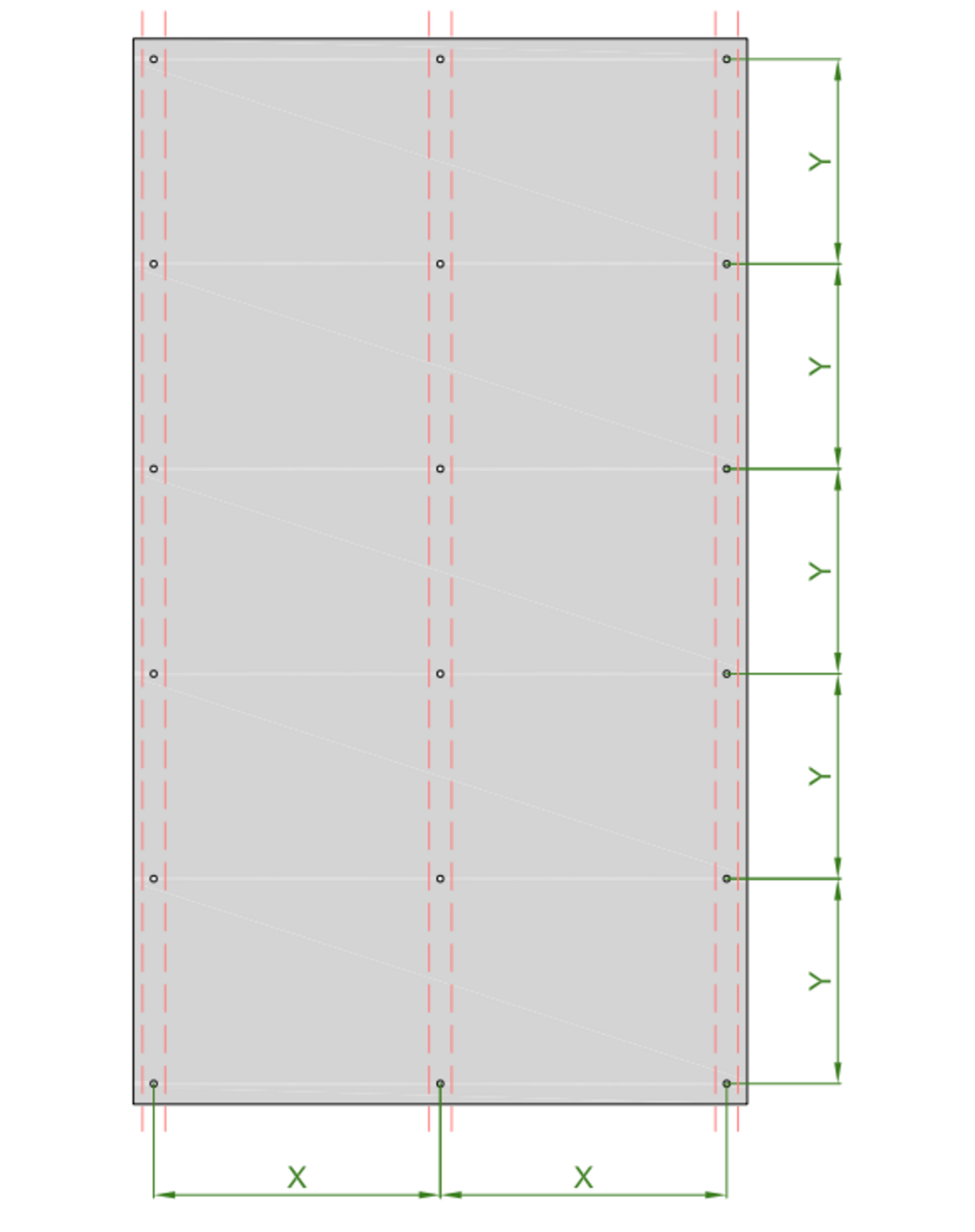

Y … (längs supportprofilen) = max. 500 mm
X … axelavstånd supportprofiler (mekanisk infästning) = max. 800 mm
X … axelavstånd supportprofiler (limmad infästning) = enligt limtillverkarens anvisningar
PREFA rekommenderar att inte låta underkonstruktionsavstånden överskrida 800 mm vid mekanisk infästning. Vid limmad infästning ska underkonstruktionsavstånden följas enligt limtillverkarens anvisningar. Beroende på färg, glansgrad och ljusinfall kan resultatet bli vågigt.
PREFABOND aluminiumkompositskivor kan fästas mekaniskt eller limmas på underlag. Det rekommenderas att inte överskrida avståndet mellan infästningsskenorna i ett rutnät om 500×500 mm.
Notera
Beroende på färg, glansnivå och ljusinfall kan plattan se vågig ut om avståndet väljs för stort.
