Takromb 29 x 29

Tidlöst vacker: Takromben med traditionellt utseende. För vacker och tilltalande takdesign.

+6
Fortsätt att läsa

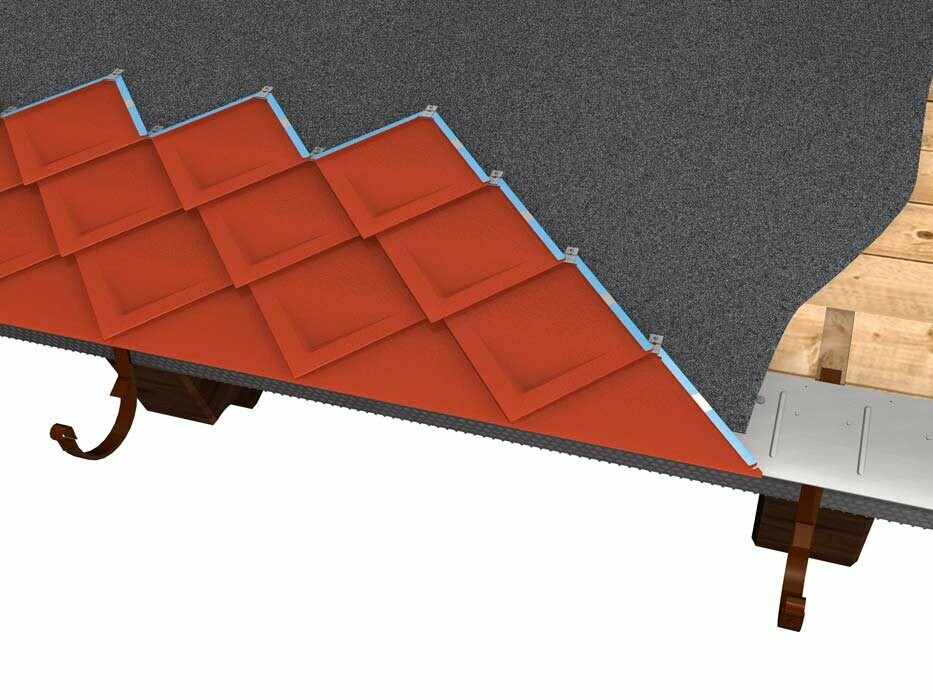

Takromben är en innovativ produkt från PREFAs sortiment av takelement: Tak med takromber har en särskild prägel genom sicksackmönstret på de enskilda takromberna. Läggningstekniken fals i fals garanterar perfekt samspel med hela taksystemet från PREFA.

  • Storlek: 290 × 290 mm
  • Finns i 10 standardfärger (yta stucoo)
  • Går även att få i slätt utförande
  • Omfattande tillbehörssortiment
  • 40 års garanti
  • Legering enligt EN 1396
  • Ytbehandling med coil coating
  • Produkten är listad i Svanens husproduktportal och får användas i Svanenmärkta hus.

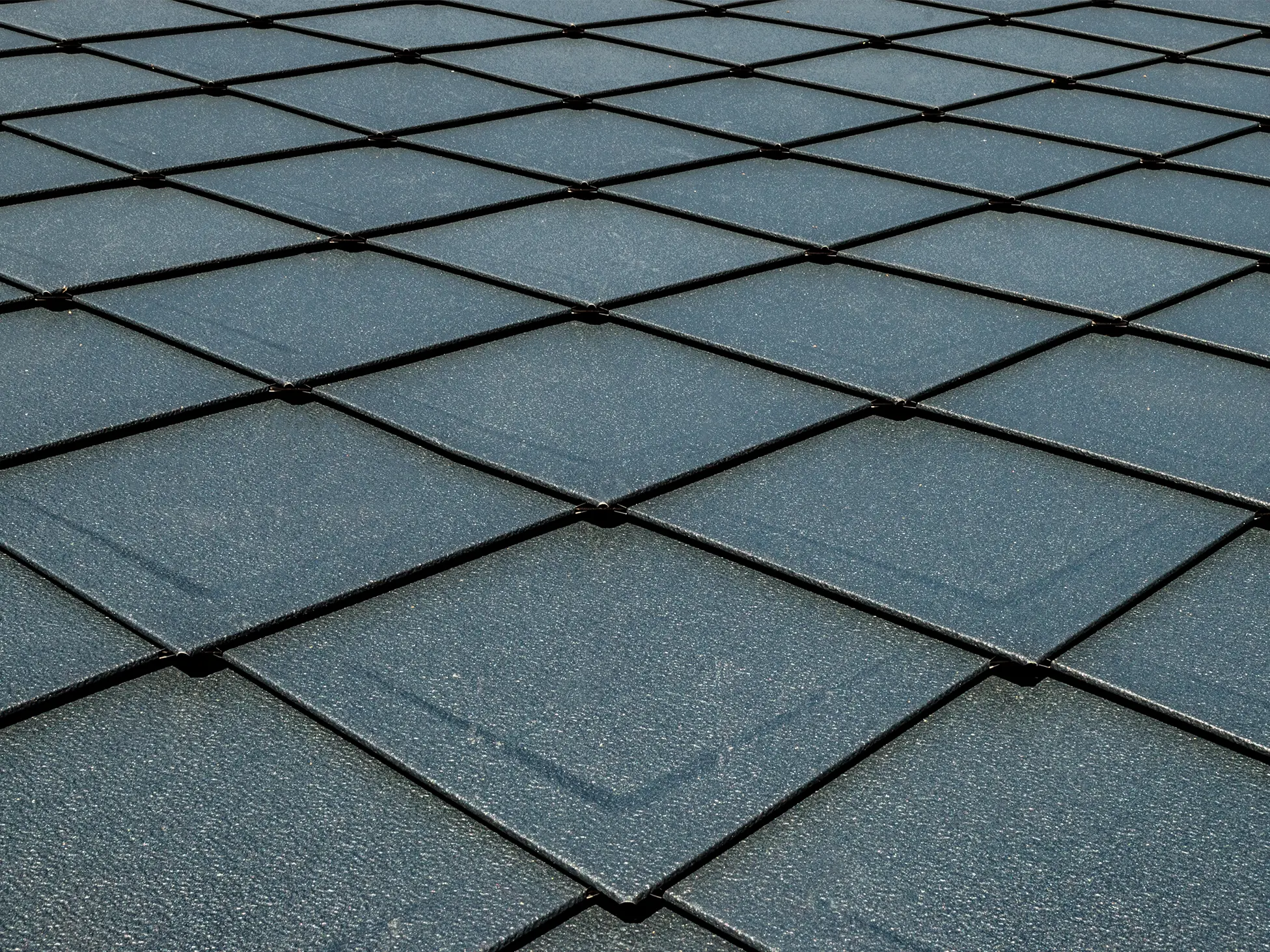

PREFA Dachraute 29 × 29 in P.10 Anthrazit mit Sicke in Fläche verlegt, Dach mit Schuppenoptik

Färgöversikt (10)

Produkten finns i följande färger

färg

beteckning

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracitgrå

7016

03 Schwarz

P.10 svart

9005

04 Ziegelrot

P.10 tegelröd

8004

05 Oxydrot

P.10 oxidröd

3009

06 Moosgrün

P.10 mossgrön

6005

07 Hellgrau

P.10 ljusgrå

7005

11 Nussbraun

P.10 nötbrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mörkgrå

7043

43 Steingrau

P.10 stengrå

7031

Information

  • De angivna RAL-värdena är endast ungefärliga värden [ ], som delvis kan avvika kraftigt från PREFA-originalfärgen och under vissa omständigheter inte återspeglar den subjektiva uppfattningen av färgen.
  • Framför allt kan värden för färgkvaliteten P.10 knappt definieras på grund av ytstrukturen.
  • Valsblank:  Förändringar  i  ytans  utseende  på  grund  av  bearbetning  och  miljöpåverkan omfattas inte av garantin. Se informationsbladet.
  • För metallicfärger kan det förekomma färgskillnader.
  • För exakta färgbestämningar av kompletterande komponenter ska alltid originalmönstren användas.

Teknisk information

Material

0,7 mm tjockt, belagt aluminium med bandlackering

Standardyta

stucco

Mått

290×290 mm utlagd yta (12 st./m²)

Minsta taklutning

22° (ca 40 %)

Vikt

ca 2,6 kg/m²

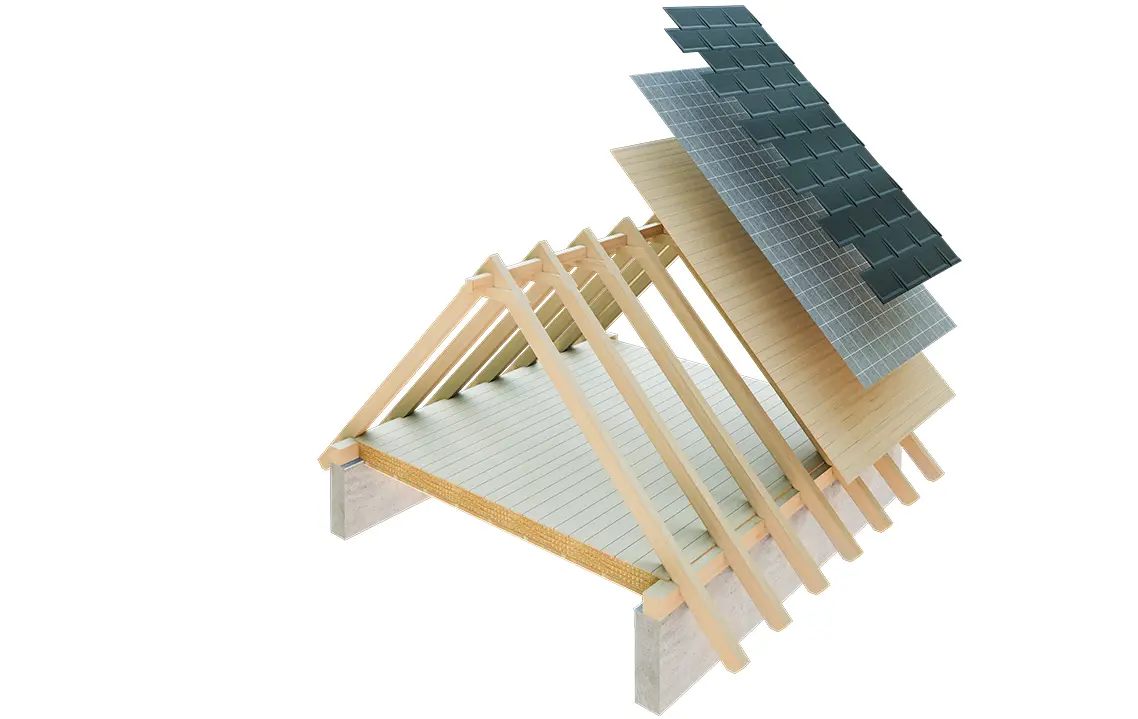

Underkonstruktion och tätskikt*

På hel panel (minst 24 mm); vid en snölast från 3,25 kN/m² eller i terrängtyp 0, I och II krävs läggning på hel panel med bitumenbaserat tätskikt.

* Beakta nationella regler och standarder.

Standardinfästning

indirekt, 1 PREFA takrombsklammer och klammerspik per takromb 29×29 väggshingel (dvs. 12 PREFA takrombsklamrar och klammerspikar per m²)

Planering och användning

Tillbehör

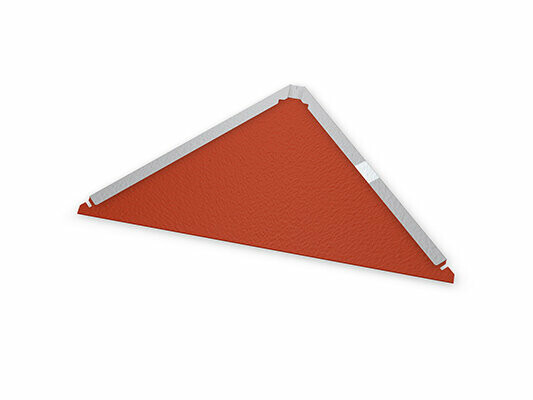

Startplatta för takromb 29 × 29

-

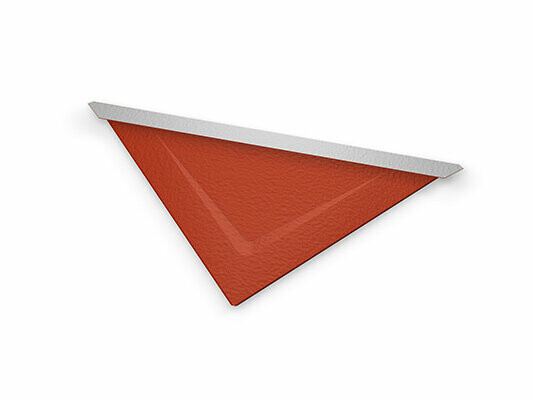

Ändplatta för takromb 29 × 29

-

Takrombsklammer 29 × 29

Färg: antracit

Startskena för takshingel, takshingel DS.19, takromber, takplatta R.16 och takpanel FX.12

1800 × 158 × 1,00 mm, Förborrad.

Luftad taknock

3.000 × 1,00 mm, 1.200 × 1,00 mm, Självbärande, luftad taknock för ventilerade tak.

Ändlock till luftad taknock

-

Nockpanna

500 × 1,00 mm

Ändlock till taknock

-

Hängskiva

95 × 2.000 × 0,70 mm, med fästbleck

Vinkelränna

3.000 mm, med dubbelfalsade kanter

Fågel- och insektsskydd

125 × 2.000 × 0,7 mm, rund perforering Ø 5/7 mm

Ventilationsplåt

Med fyrkantig perforering 6 mm, måtten: 1,00 × 250 mm und 1,00 × 333 mm

Fotplåt

230 × 2.000 × 0,70 mm

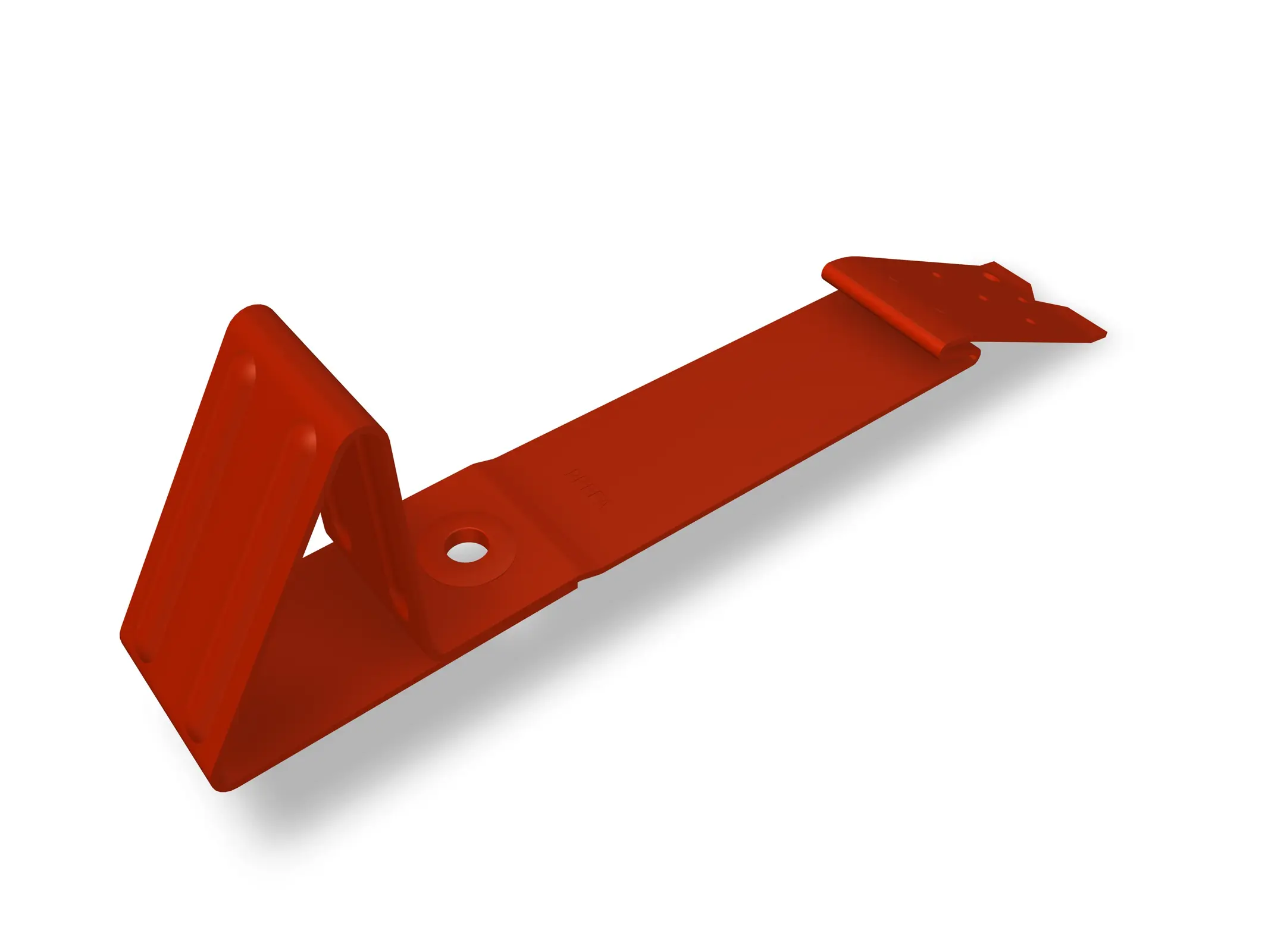

Snöstoppare för takplatta och takromb 29 × 29

-

Konsol till snöräckessystem

3 öppningar för inläggsprofiler

Inläggsprofil

3.000 mm; 25/25

Isstopp

Passar inläggsprofil

Abschluss für Schneerechensystem

für Einlegprofil

Konsol till alpint snöräcke

För rundvirke med 140 mm diameter

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solpanelhållare med täckhatt

Längd: 260 mm

Solpanelhållare Sunny

Passar alla PREFAs små format och system med ståndfals

Solpanelhållare fix

Passar alla PREFAs små format; Inkl. fästdon: – 2 skruvar ⌀ 8×220 mm (TX 40) – 2 skruvar ⌀ 8×120 mm (TX 40); Enbart avsedda för PREFA profilskenor. Inte kompatibel med produkter från tredje part; Kan skruvas från båda sidorna för enkel montering av profil

Solpanelhållare Vario

Passar alla PREFAs små format; Inkl. fästdon: – 2 skruvar ⌀ 8×220 mm (TX 40) – 2 skruvar ⌀ 8×120 mm (TX 40); Enbart avsedda för PREFA profilskenor. Inte kompatibel med produkter från tredje part. Kan skruvas från båda sidorna för enkel montering av profil

Taksteg

Ställbar för taklutningar från 12° till 60°; Godkänd enligt EN 516‑1‑A.

Konsol till gångbrygga på en fotplatta

250 mm; aklutningar från 12° till 55°; godkänd enligt EN 516‑1‑B.

Konsol till gångbrygga på två fotplatta

360 mm; taklutningar från 12° till 55°; godkänd enligt EN 516‑1‑B.

Gångbrygga

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; godkänd enligt EN 516‑1‑B; godkänd enligt EN 516‑1‑A

Förbindning till gångbrygga

-

Säkerhetshake för tak

Enligt EN 517 – B

Säkerhetshake för tak på fotplattor

För användning av säkerhetshake på fotplattor enligt EN 517 – B

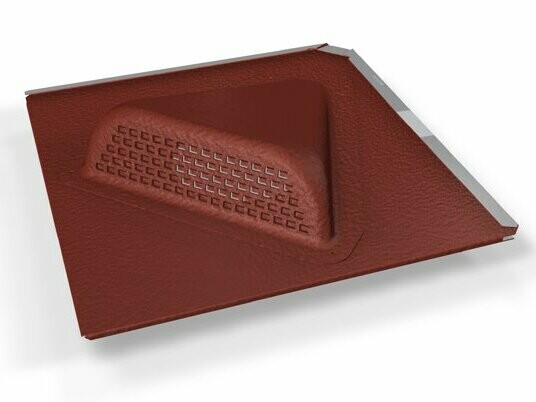

Halvmåneformad ventilationsöppning för takromb 29 × 29

290 × 290 mm, Luftgenomsläppande yta: ca. 30 cm²

Halvmåneformad ventilationsöppningskupa

Monteras med nitar och lim; luftgenomsläppande yta: ca30 cm²

Ventilationshuv

Ø 100 mm, Taklutning: från 12°

Ventilationsrör

Ø 100 mm, Ø 120 mm Inkl EPDM-tätning och huv

Flexibel stos 100

Ø 100 – 130 mm, Elastisk rörstos i EPDM för genomföringar i undertaket

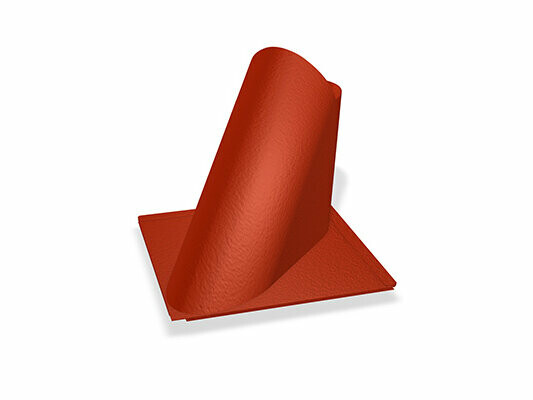

Infattningsplatta för takromb 29 × 29

För rörgenomföring mellan ⌀ 80–125 mm och taklutning mellan 22° och 52°

Infattningsplatta för infalsning

För taklutning från 12° - 52°, Ø 80 - 125 mm

Universalinfattning i 2 delar

För taklutning från 12° - 52° för rörgenomföring mellan Ø 40 - 120 mm

Underlagsskiva

Längd: 540 mm, bredd: 125 mm

Infattning Vario

Bredd: 120 – 600 mm, 600 – 1.020 mm, LängdVariabel 150 – 980 mm, Dachneigung von 12° – 55°

Taklucka

-

Fönsterinfattningar för Roto & Roto-Q-Serie

finns i många dimensioner

Fönsterinfattningar för velux

finns i många dimensioner

Skorstenshuv

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Takledningshållare för åskledare

Greppområde: 2 – 8 mm; För ledardiameter: Ø 8 mm :

Spezialkleberset

Innehåll: 1 patron PREFA speciallim (290 ml), 1 burk rengöringsmedel (60 ml), 1 slippapper, 1 rengöringsduk, 2 adaptermunstycken
