Kompositskiva i aluminium

För stora planer: Med kompositskiva i aluminium kan du realisera stora idéer och göra lika stort intryck.

+7
Fortsätt att läsa

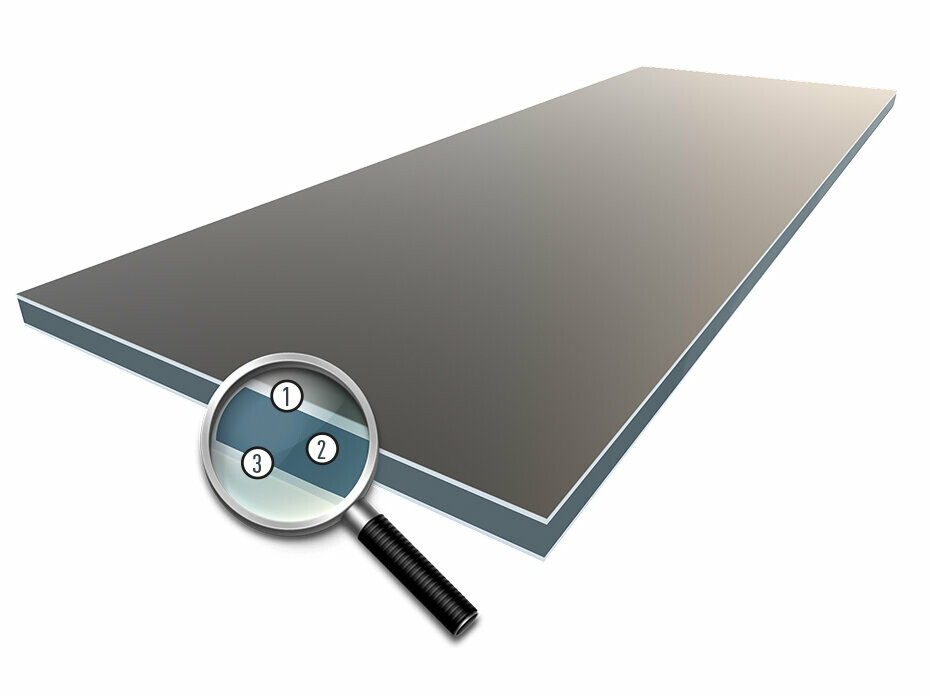

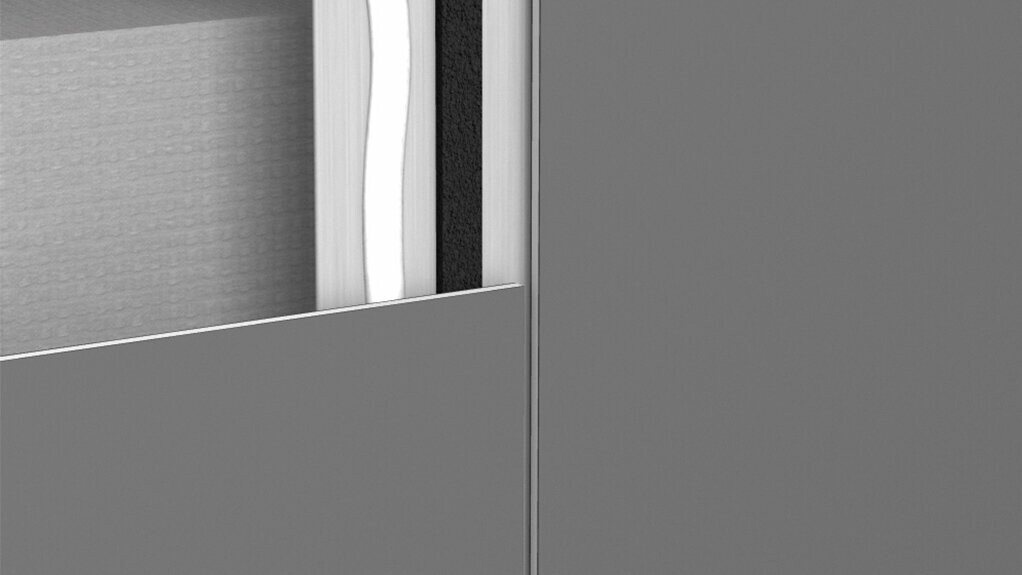

PREFABOND Kompositskiva i aluminium består av två aluminiumplåtar som smälts fast på båda sidor av en polyetylenkärna. Genom lika delar kemisk och mekanisk sammanfogning håller den här typen av kompositskiva ihop väldig väl. Det gör att PREFABOND garanterar en genomgående jämn yta och stabilitet även på stora ytor. Kompositskiva i aluminium passar för fasadutformning och många slags konstruktioner

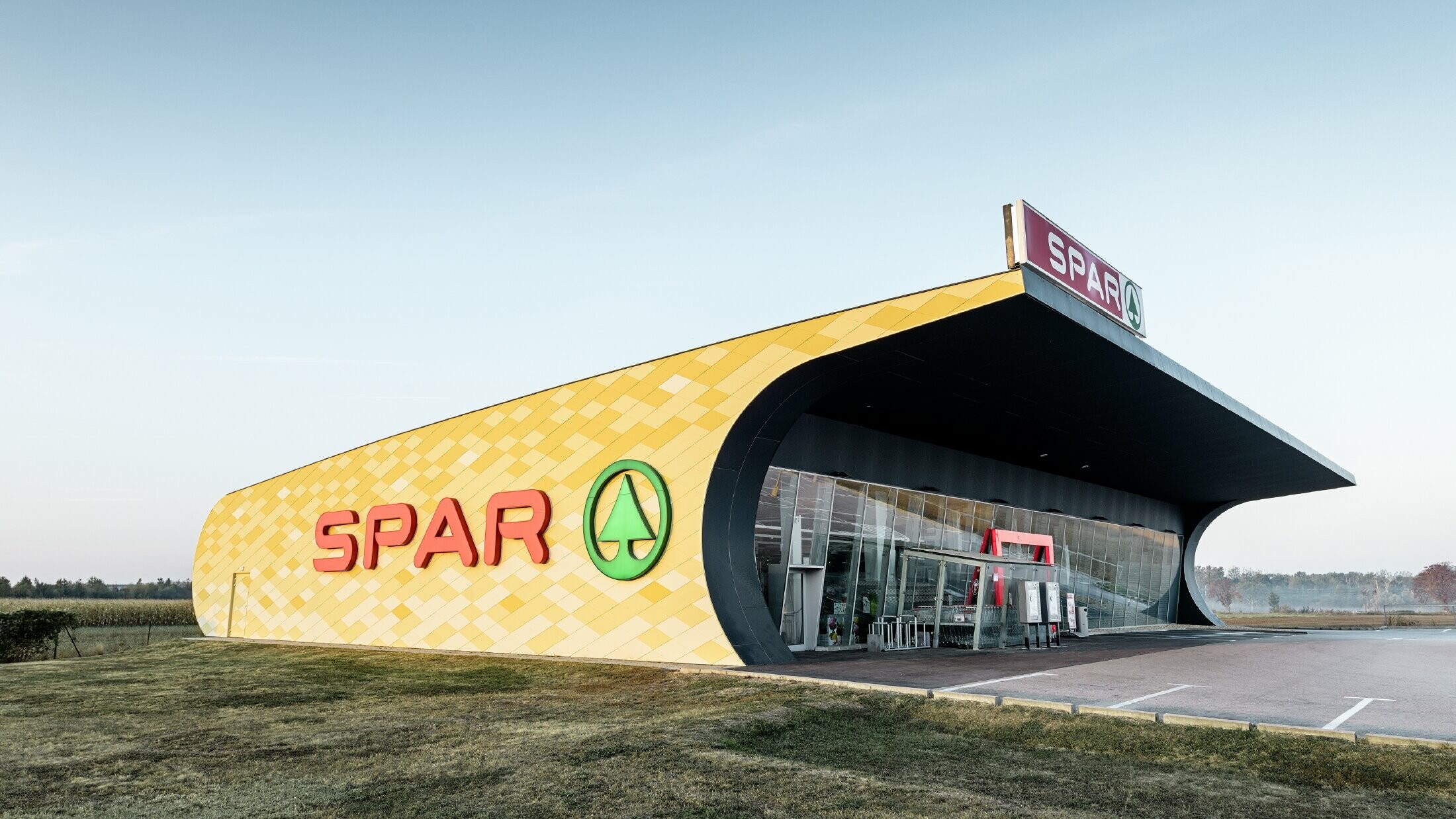

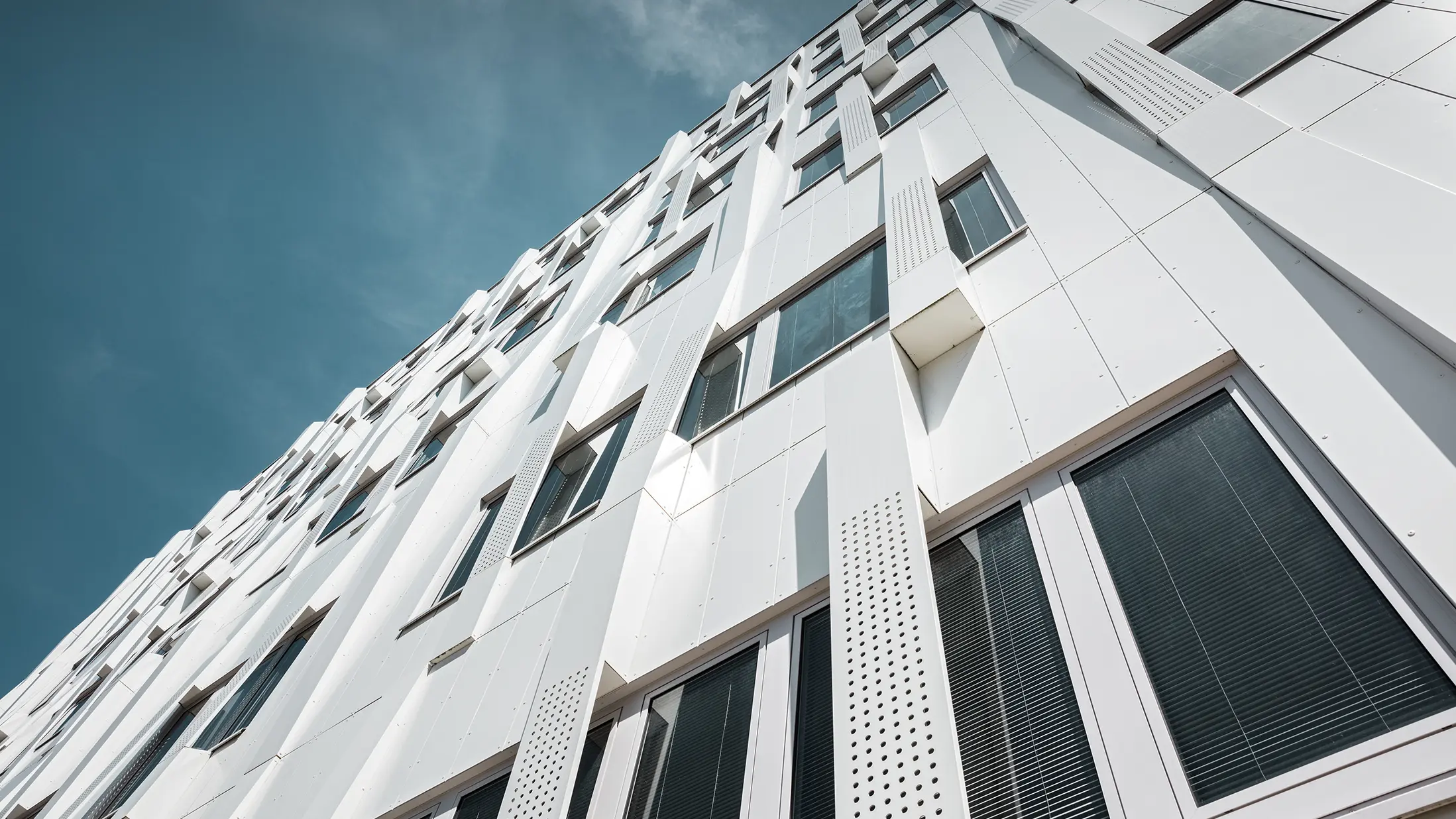

  • Ventilerade fasadkonstruktioner
  • Fasadbeklädnad

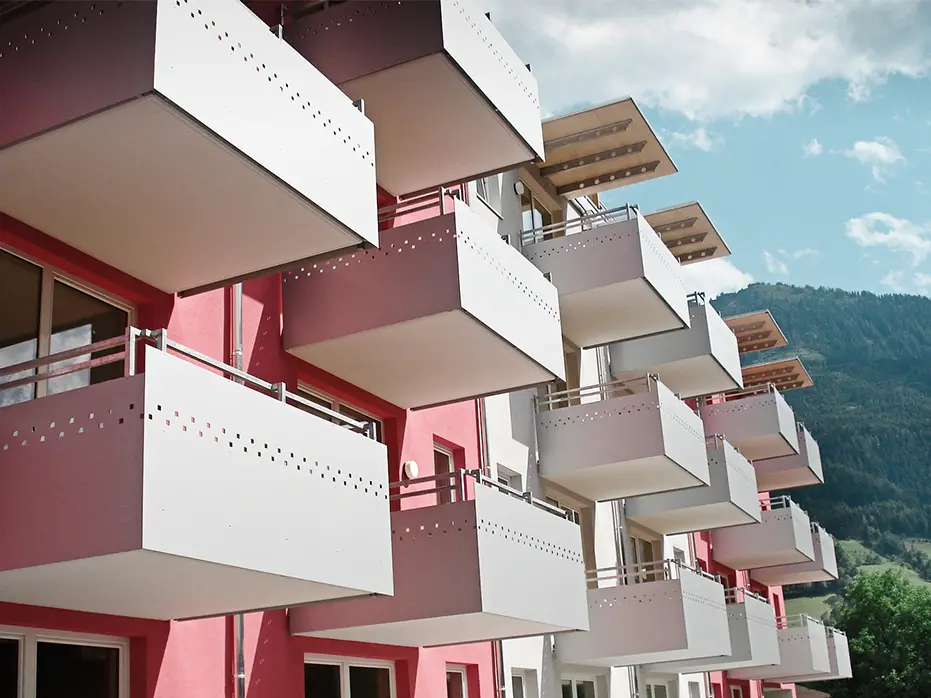

  • Beklädnad av balkonger och tunnlar

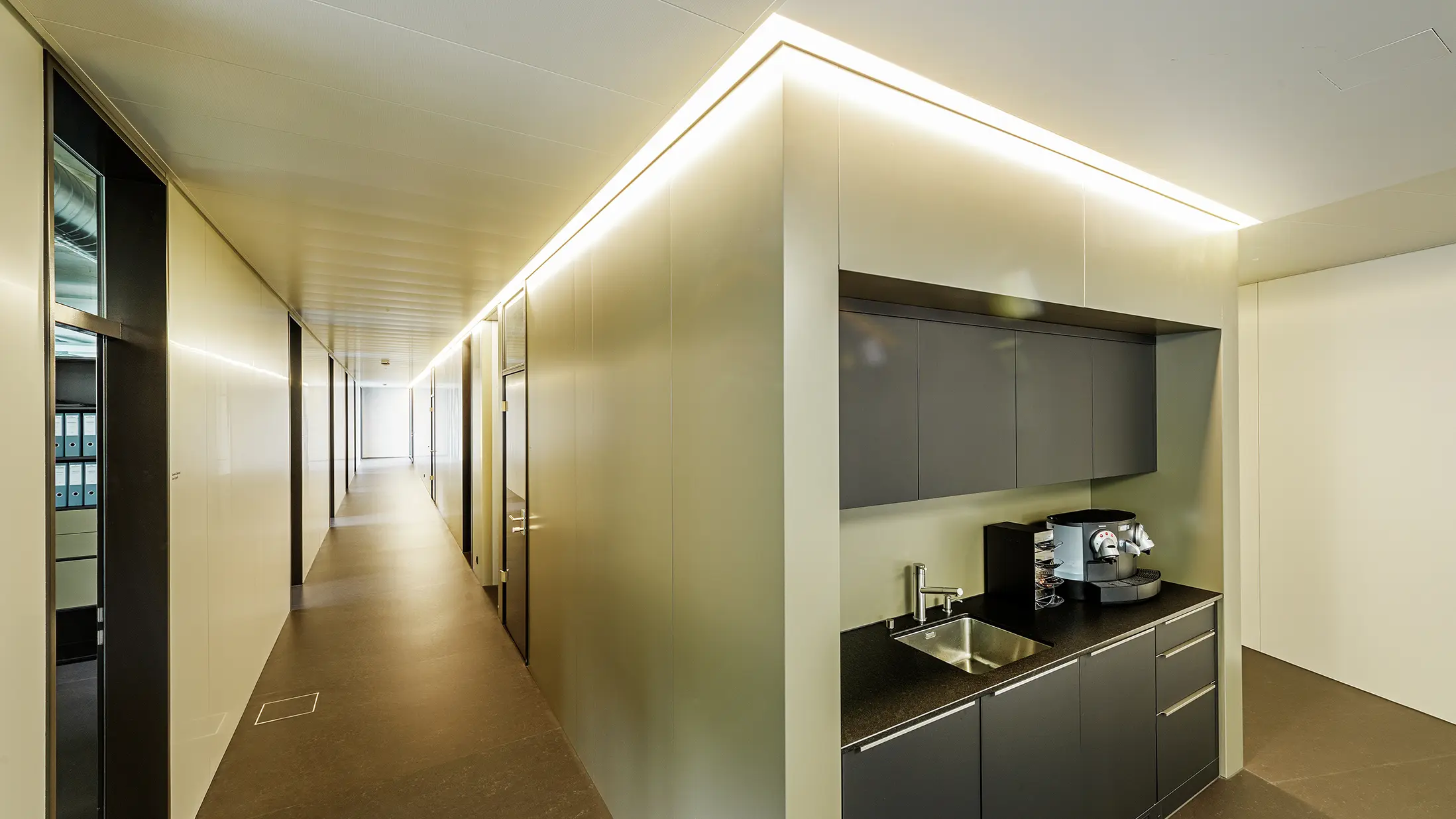

  • Dörrpaneler, modulära skiljeväggar, rumsavdelare

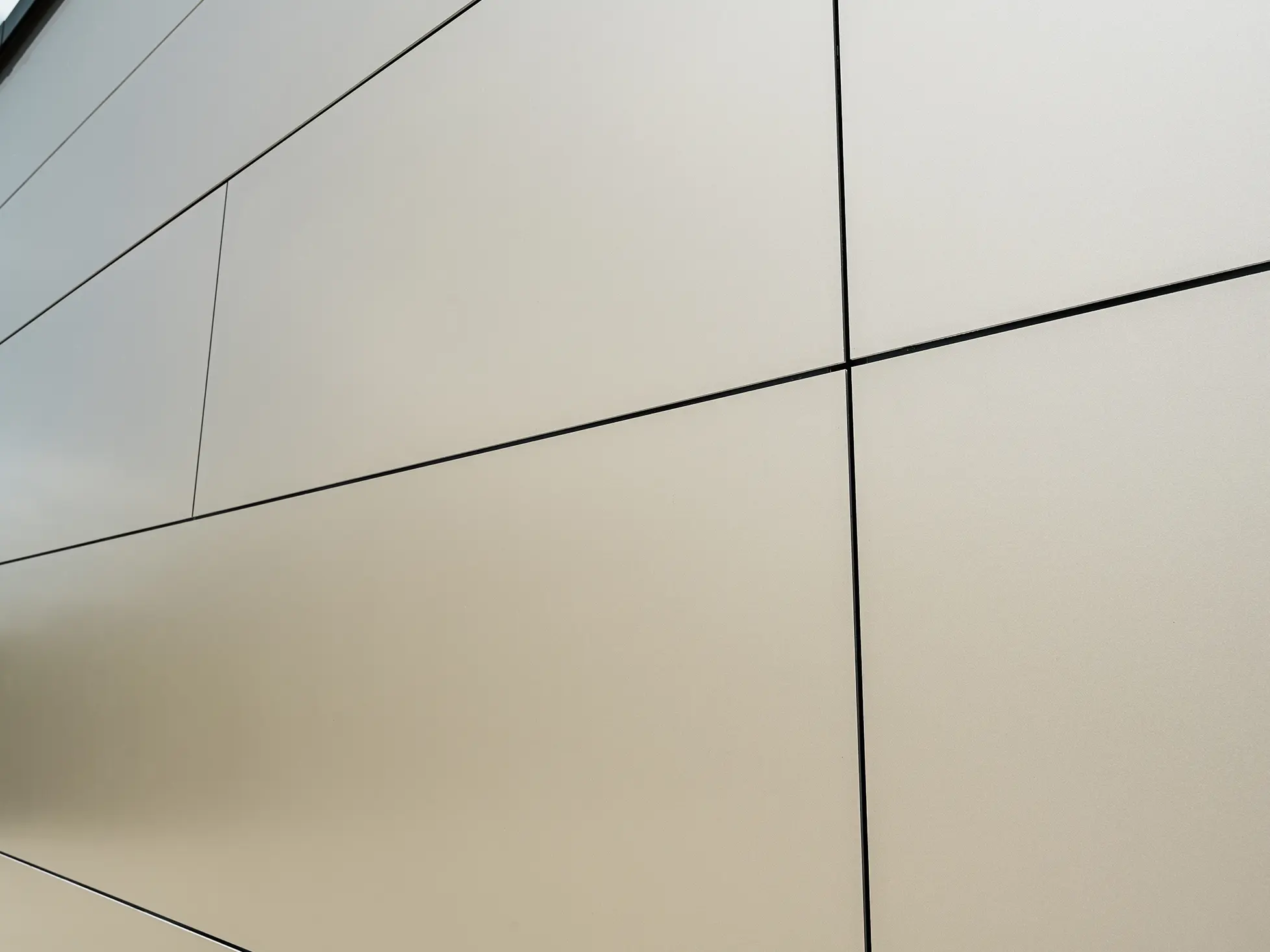

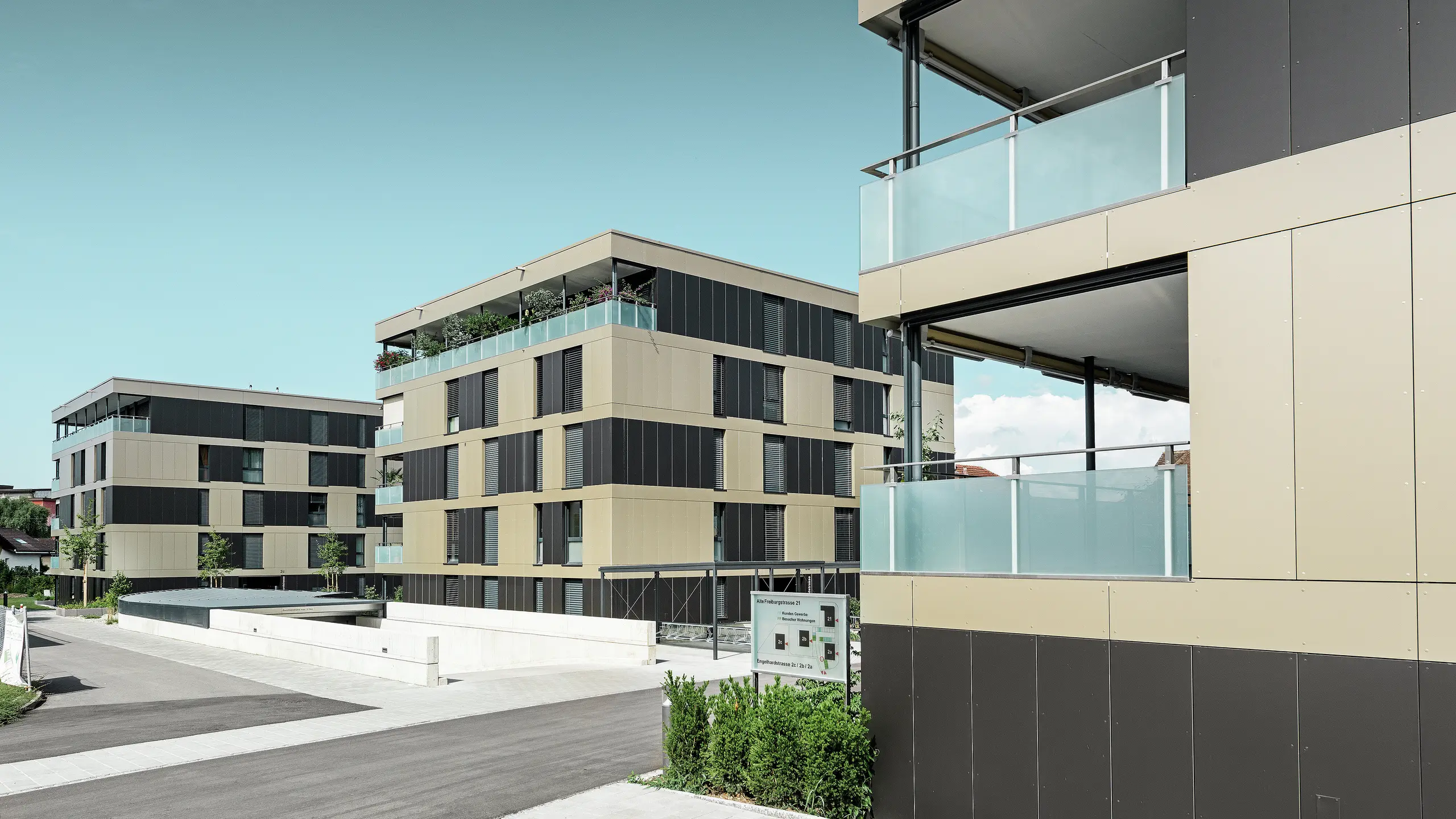

PREFABOND Aluminium Verbundplatte mit Fugen in Bronze

PREFABOND Kompositskiva i aluminium – färgsortiment

PREFABOND kan beställas i många färger:

  • Specialfärger och glansgrader finns på beställning
  • Alla RAL-färger kan beställas (förutsatt att de kan göras).

Färgöversikt (11)

Lagerfärger från 6 m²

färg

beteckning

~ RAL

02 Anthrazit

P.10 antracitgrå

7016

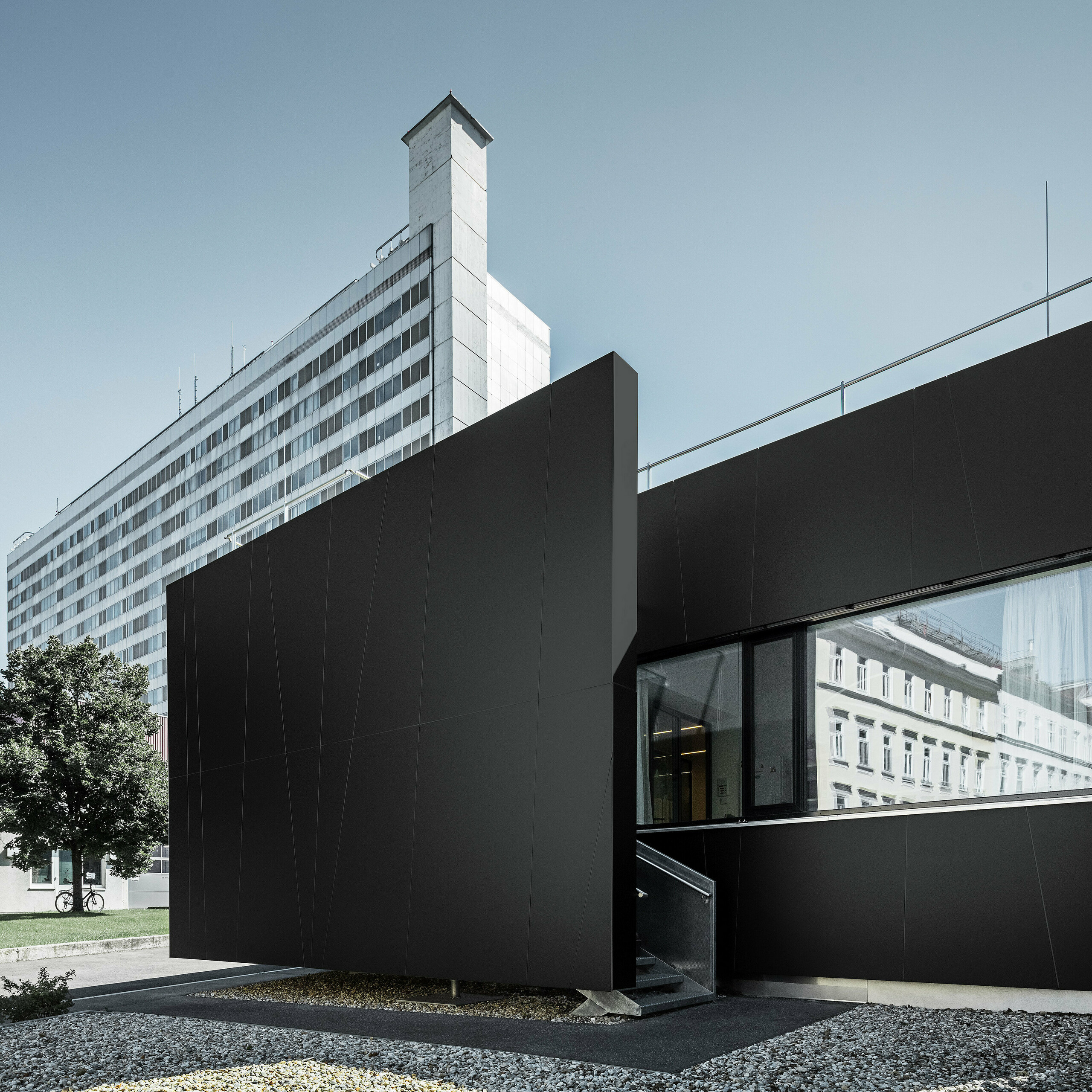

03 Schwarz

P.10 svart

9005

10 Prefaweiß

P.10 prefavit

9002

12 Silbermetallic

silvermetallic

9006

17 Reinweiß

renvit

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mörkgrå

7043

20 Rauchsilber

rökig silver

9007

23 Schwarzgrau

svartgrå

7022

44 Anthrazit matt

matt antracit

7016

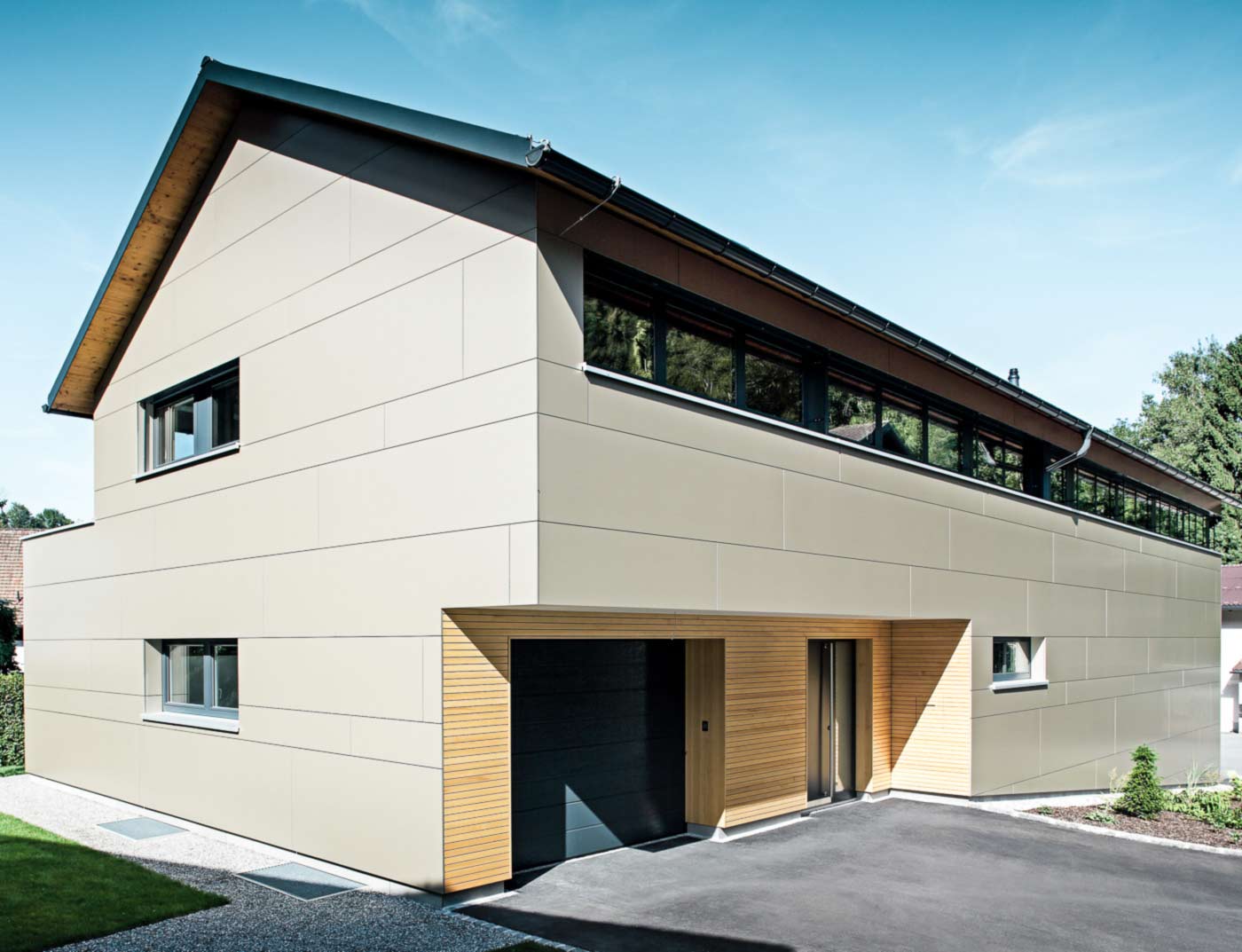

45 Bronze

brons

7048

11 Nussbraun

nötbrun

8019

Information

  • De angivna RAL-värdena är endast ungefärliga värden [ ], som delvis kan avvika kraftigt från PREFA-originalfärgen och under vissa omständigheter inte återspeglar den subjektiva uppfattningen av färgen.
  • Framför allt kan värden för färgkvaliteten P.10 knappt definieras på grund av ytstrukturen.
  • Valsblank:  Förändringar  i  ytans  utseende  på  grund  av  bearbetning  och  miljöpåverkan omfattas inte av garantin. Se informationsbladet.
  • För metallicfärger kan det förekomma färgskillnader.
  • För exakta färgbestämningar av kompletterande komponenter ska alltid originalmönstren användas.

PREFABOND Kompositskiva i aluminium – Teknisk information

Ybehandling framsida:

DURAGLOSS 5000 är en exklusiv lackering från Arconic och en nyutvecklad ytbehandling av högkvalitativt polymerharts som finns i flera färger. Glansgraden är 3–80 %.

Kärna:

FR-kärna (fire retardant = svårantändlig)

Ytbehandling baksida:

Skyddslack: passar för att limma och ger bra skydd mot korrosion. Pilarna på baksidan anger lackeringsriktningen. Det underlättar korrekt positionering av plattorna på fasaden när de är lackerade med metallicfärger.

Standardmått:

Tjocklek: 4 mm; Bredd: 1535 mm; Längd: 4010 mm

Vikt kompositskiva aluminium FR:

4 mm = 7,6 kg/m²

Det är 3,4 gånger lättare än stål och 1,6 gånger lättare än rent aluminium.

Brandskyddsklass (Kompositskiva aluminium FR):

Österrike (EN 13501) – B-s1-d0
Tyskland (DIN) – B1


Schweiz (VKF) – 5.3

Temperaturområde:

Från -50°C till +80°C

Linjär värmeexpansion:

A = 0,024 mm/m /°C (avgörs av aluminiumtäckplåtarna)

Längdexpension vid 60°C temperaturskillnad:

1,4 mm per meter

Kompositskiva i aluminium – Planering och användning

Här hittar du mer produktinformation att ladda ned.

Anmärkning: Du laddar ned .DWG- och .DXF-filerna genom att högerklicka på dem och välja ”Spara länk som...”

Kompositskiva i aluminium – Tillbehör

Beslagsplåt

1.100 mm, 1.200 mm

Fogbeslag (horisontellt)

0,7 × 3.000 mm, 0,5 × 3.000 mm

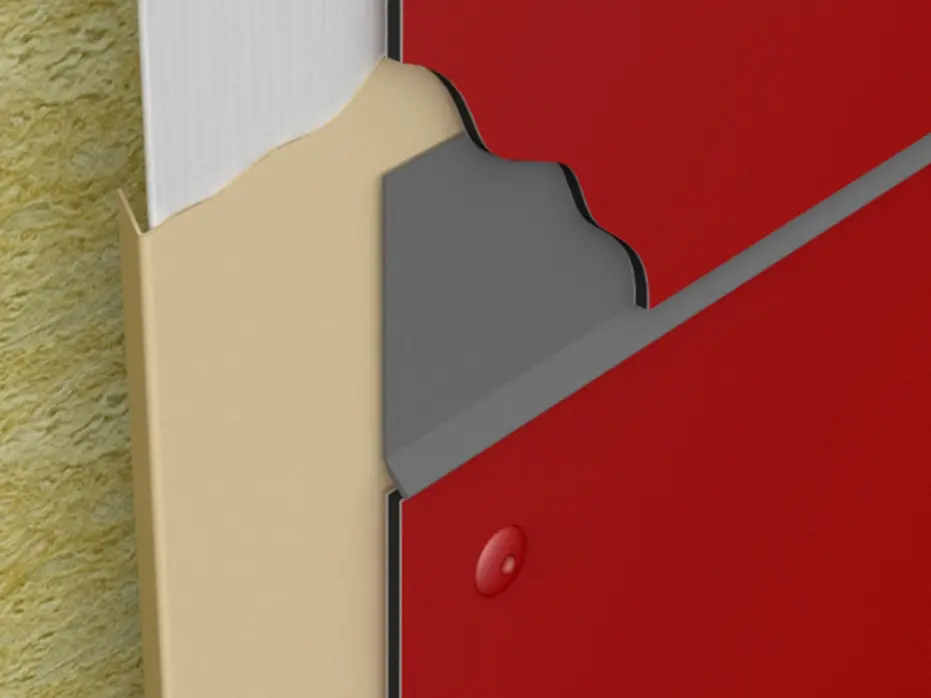

Fogbeslag (vertikalt)

0,7 × 3.000 mm, 0,5 × 3.000 mm

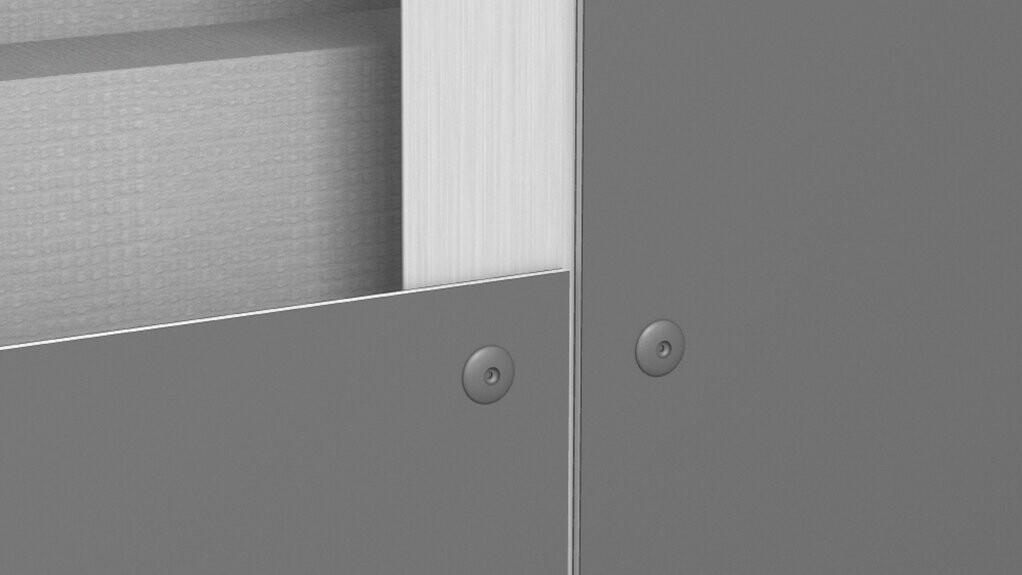

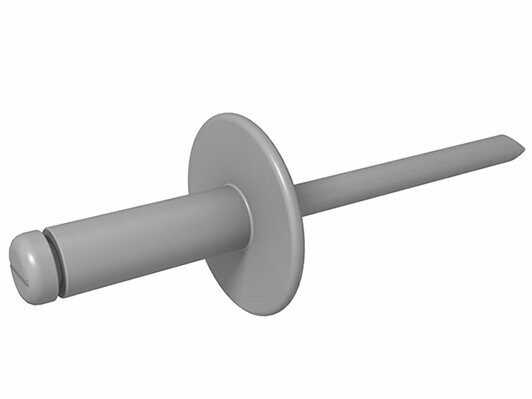

Fasadnit

5×14 mm

Balkongnit

5×14 mm

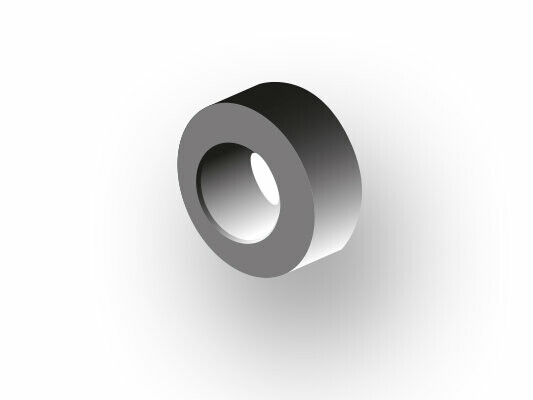

Fästhylsa för fästpunkt

9,5 × 5,1 mm, För minskning av borrhål från ⌀ 9,5 mm till ⌀ 5,1 mm

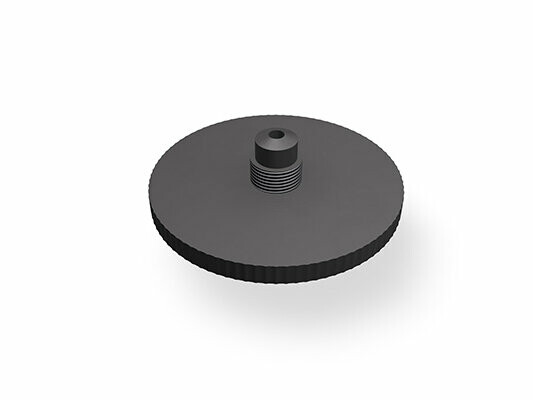

Munstycke för balkongnit

För montering av PREFABOND aluminiumkompositskivor utan deformation vid värmeutvidgning

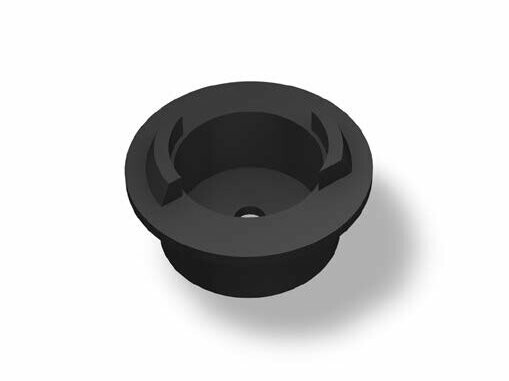

Munstycke för fasadnit

För montering av PREFABOND aluminiumkompositskivor utan deformation vid värmeutvidgning

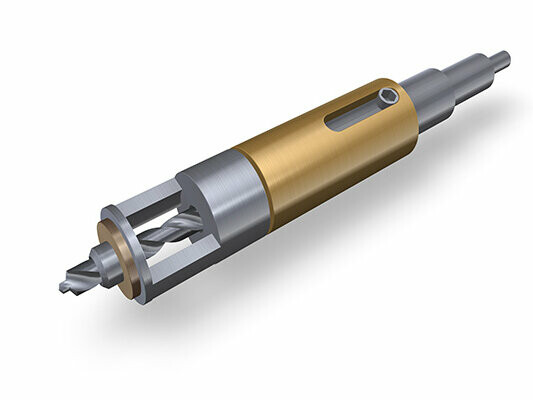

Borrjigg med fjädring

-

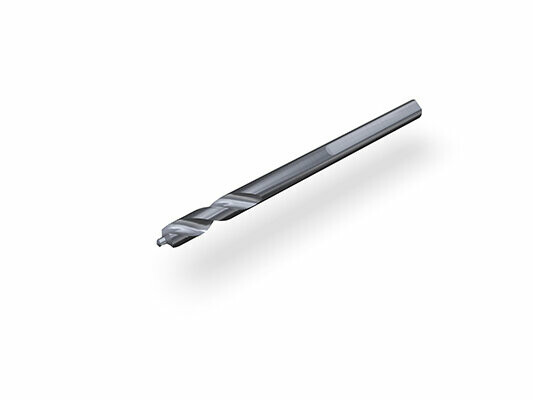

Specialborr för underkonstruktioner i metall

Reservborr för borrjigg med fjädring

Borrjigg för underkonstruktioner i metall

Ø 9,5/5,1 mm

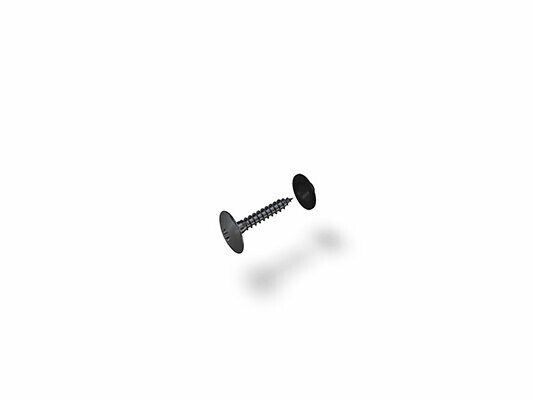

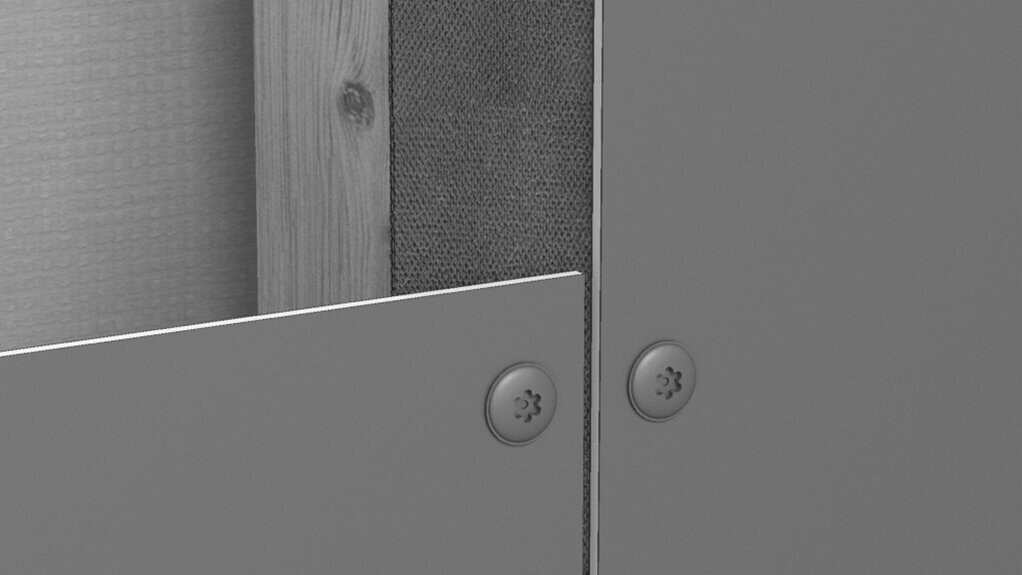

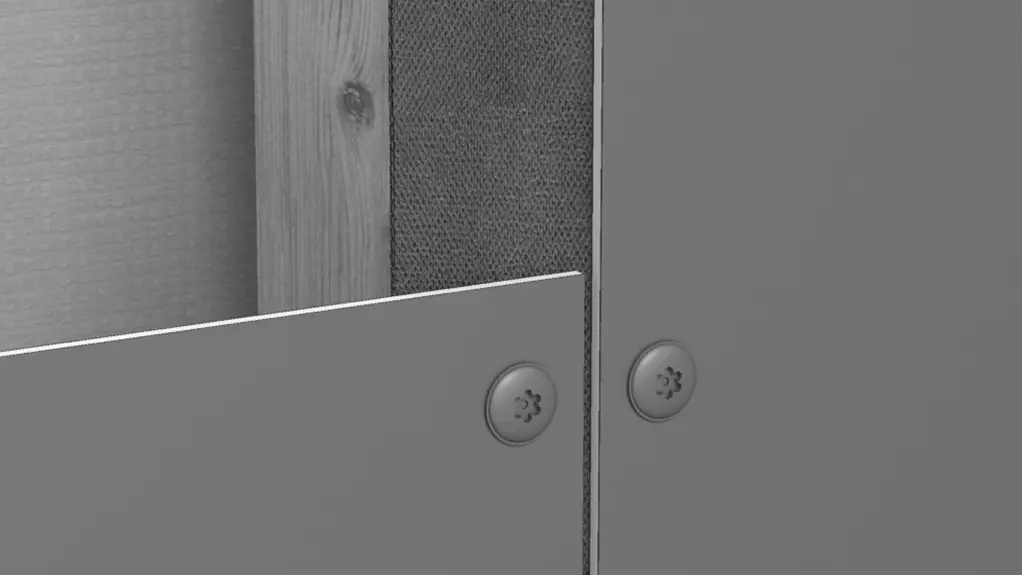

Fasadskruv för trä underkonstruktion

4,8 × 30 mm, Inkl. centreringstätring för fasad, Ø 14 × 4 mm, Kopf 16 mm

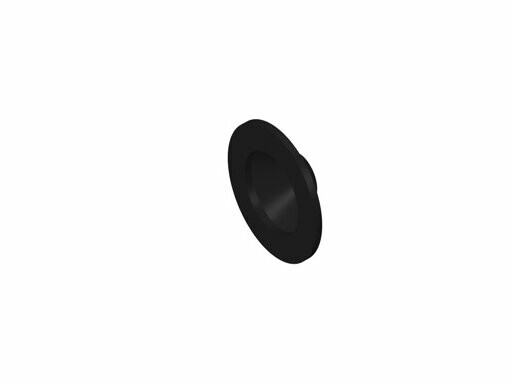

Centreringstätring för fasad

Ø 14 × 4 mm, för centrering och tätning av infästningsskruvar för PREFABOND aluminiumkompositskiva på underkonstruktion i trä

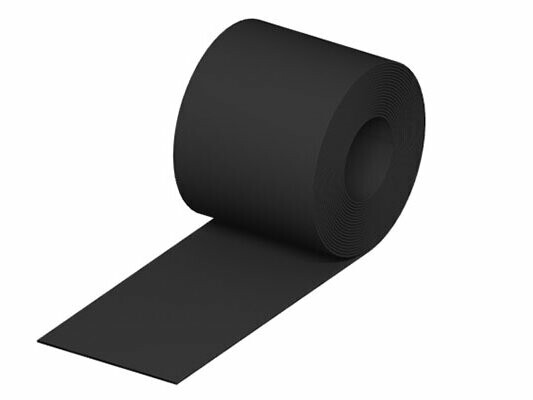

EPDM-Fogband

70 × 0,75 mm, 135 × 0,75 mm; För skydd av lodrät underkonstruktion i trä

Specialborr för underkonstruktioner i trä

Ø 3,3 mm, DIN 338

Borrjigg för underkonstruktioner i trä

Ø 9,5/3,3 mm, Borrdiameter Borrdiameter 9,5 mm / Underkonstruktion 3,3 mm

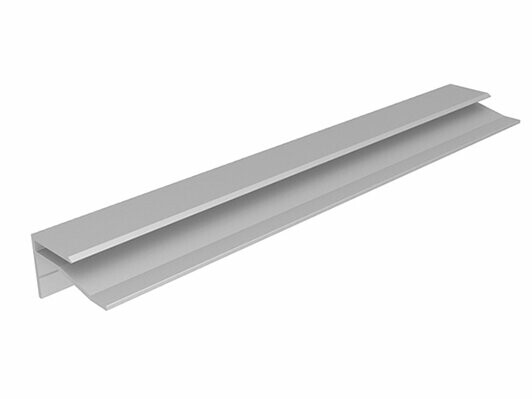

F-Profil för PREFABond

3.000 mm

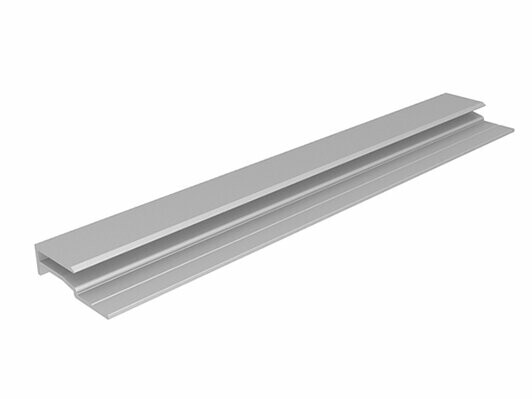

U-Profil för PREFABond

3.000 mm

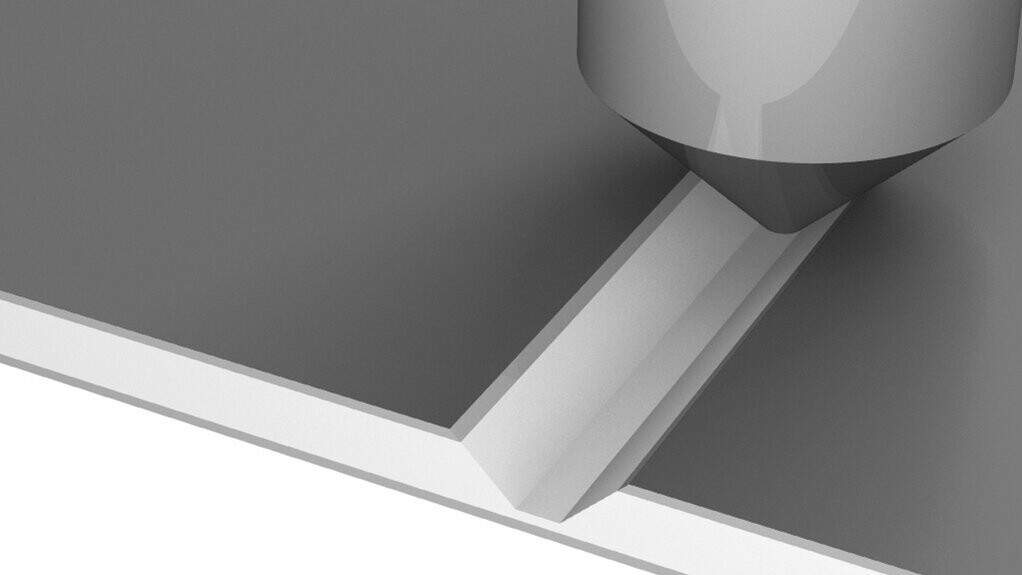

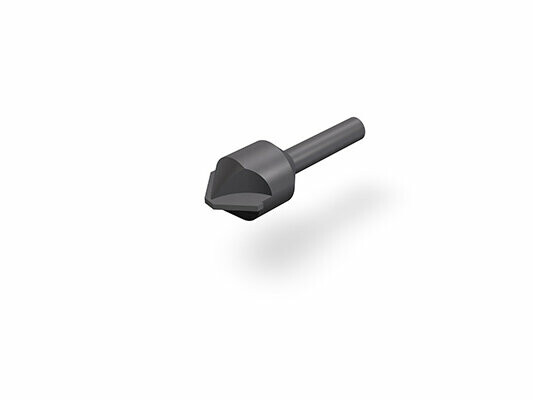

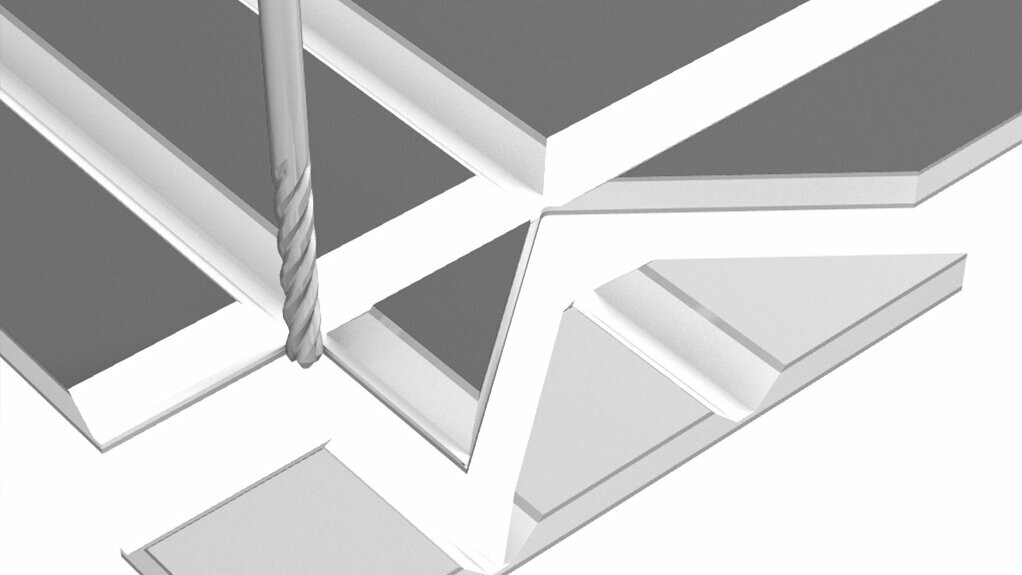

90° V-Spårfräs

För bearbetning av PREFABOND med FR-kärna

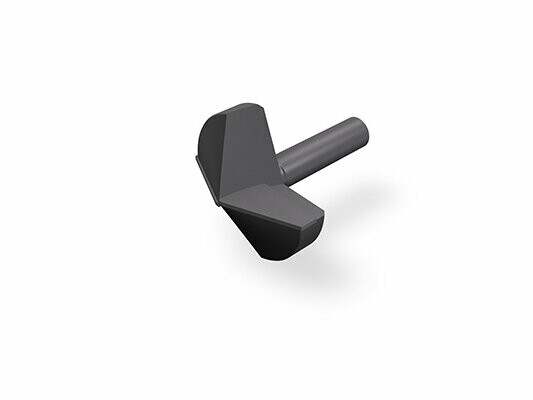

135° V-spårfräs

För bearbetning av PREFABOND med FR-kärna

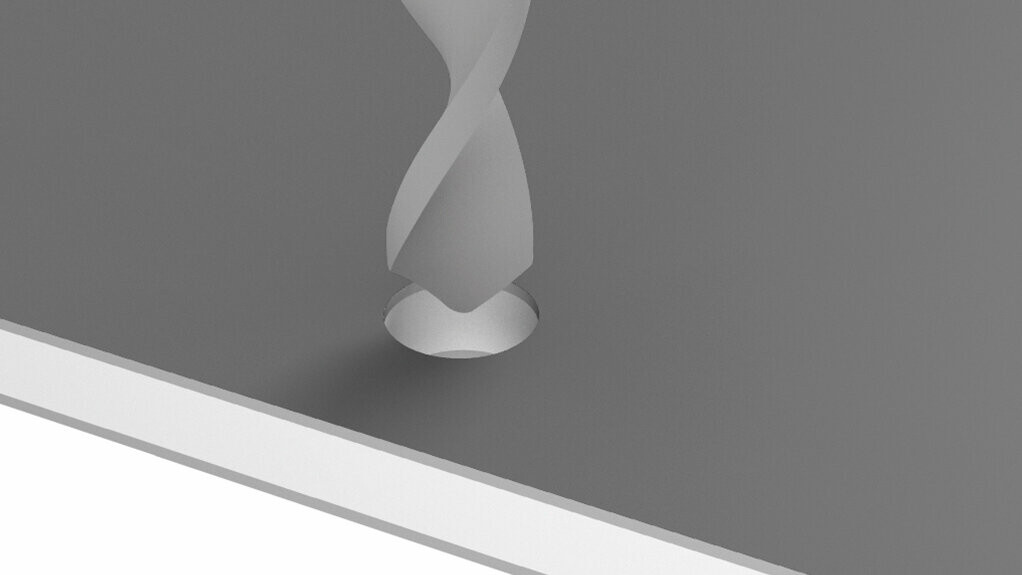

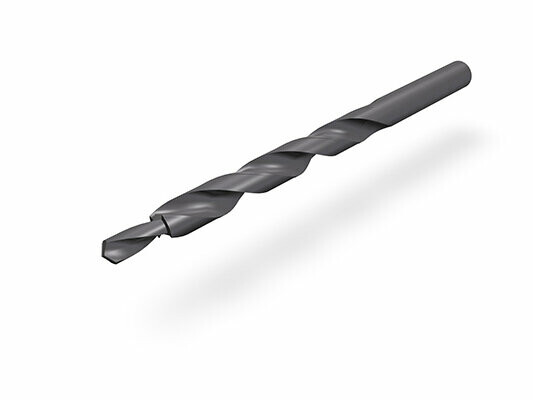

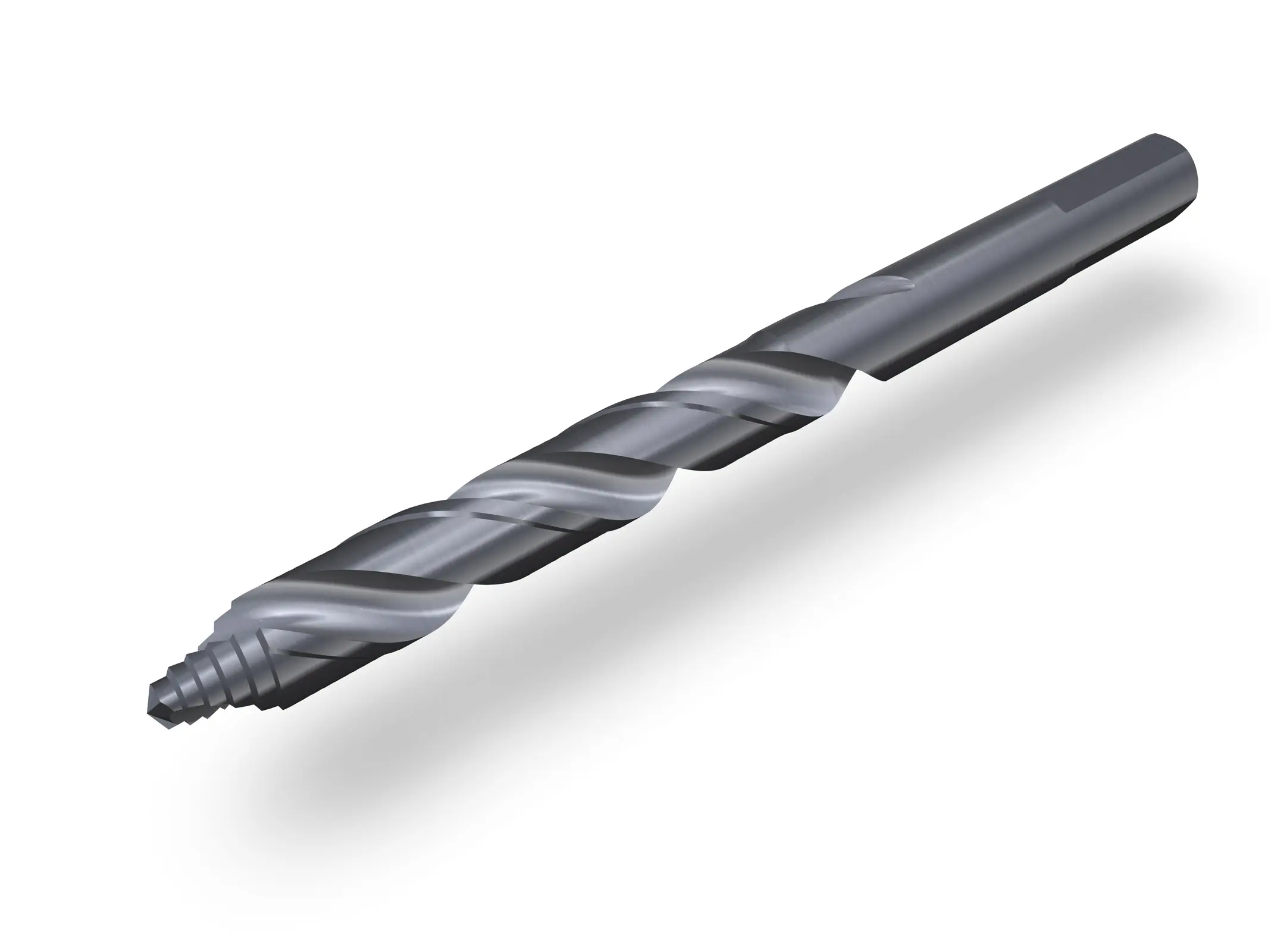

Stegborr

För bearbetning av PREFABOND med FR-kärna och för förborrning av underkonstruktion i metall

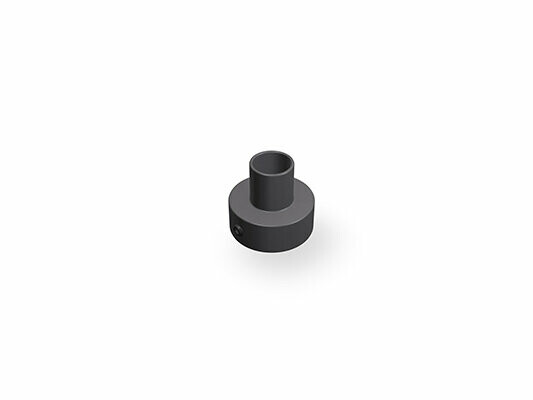

Djupstopp för stegborr

Ø 9,5 × Ø 5,1 mm

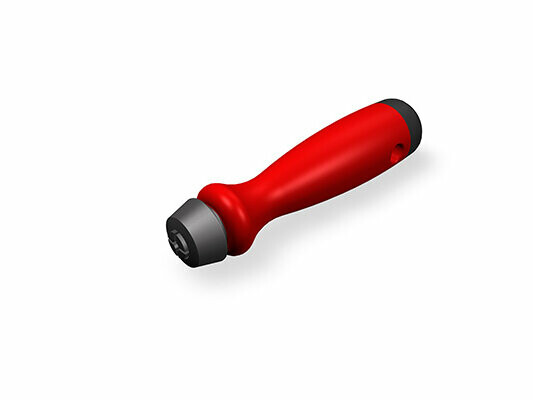

Gradverktyg (handtag)

Typ S/E för direkt montering av klinga med ⌀ 3,2 mm; För bearbetning av PREFABOND.

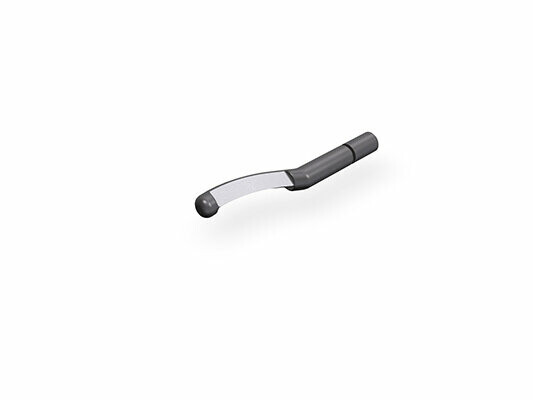

Klingor för gradverktyg

S10/E100, Ø 3,2 mm; Ø 3,2 mm; För bearbetning av PREFABOND

Folieskärare

Folieskärare för fästpunkter (⌀ 5,1 mm); Folieskärare för glidpunkter (⌀ 9,5 mm).

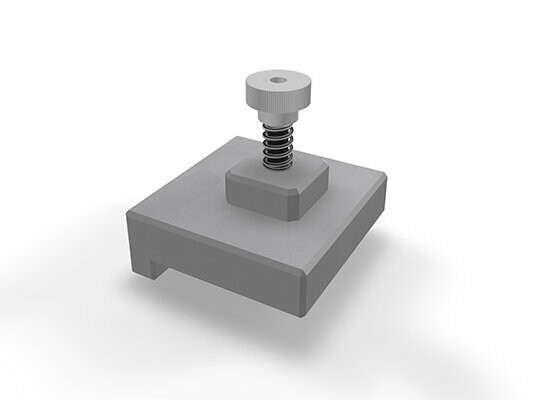

Monteringshjälpare för prefabond

Fogbredd: 8 mm eller 10 mm; För längs- och tvärgående fogar.

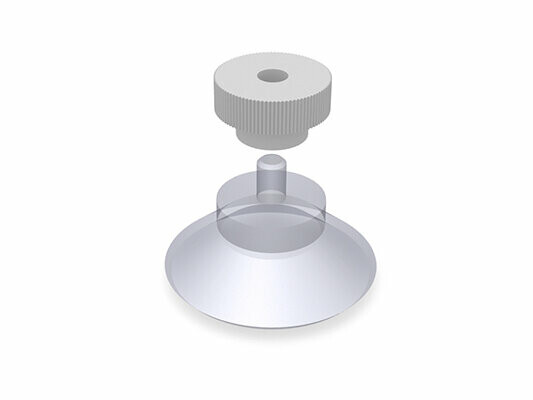

Sugkopp och mutter

-
