PREFA-takplattor hör med bara 2,3 kg/m² till de mest robusta takmaterialen som finns. Med aluminiumplattorna i litet format kan även intakta äldre takstolar renoveras till låg kostnad och utan problem. Fyra takplattor räcker för att klä in en hel kvadratmeter takyta.
Produkten är listad i Svanens husproduktportal och får användas i Svanenmärkta hus.
aluminium 0,7 mm tjockt
I färgbelagd aluminiumlegering
skyddslack
600 × 420 mm på lagd yta
1 m² = ca 2,3 kg = 4 takplattor
från 12° (vid en bjälklängd upp till 7 m)
från 14° (vid en bjälklängd upp till 7–12 m)
från 16° (vid en bjälklängd över 12 m)

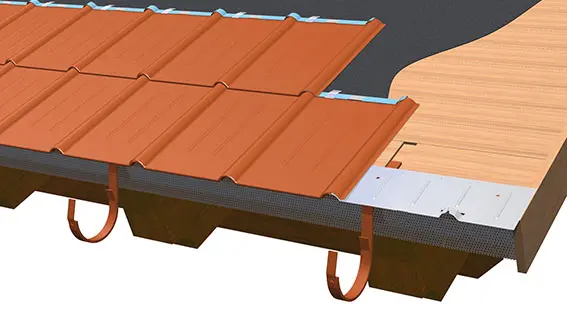

på full planbeklädnad minst 24 mm eller snöregellast från 3,25 kN/m² (CH: 925 m över havsnivå) eller i terrängkategorierna 0, I eller II krävs läggning på full planbeklädnad med bitumenseparationsskikt
2 st PREFA – patentfästen per takplatta = 8 fästen per m²
Vindsutrymmet kan användas som boningsrum
Vindsutrymmet kan användas som boningsrum
Vindsutrymmet används inte som boningsrum
Takplatta
1 806 × 150 × 1,20 mm, perforerad
600 × 150 mm, för trappor vid läggning med takplattor
av blank aluminiumlegering
125 × 2 000 × 0,7 mm, med runda hål Ø 5 mm
med kvadratiska hål 6 mm i färgerna brun/antracit och ljusgrå/ljusgrå, mått: 1,00 × 250 mm och 1,00 × 333 mm
230 × 2 000 × 0,70 mm
95 × 2 000 × 0,70 mm, med häftband
3 000 mm med kantad dubbelfals

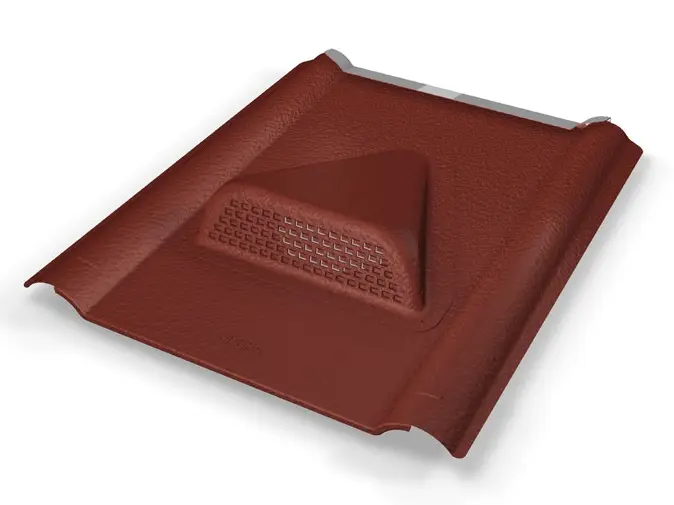

300 × 420 mm, ventilationstvärsnitt ca 30 cm²
nitas fast, ventilationstvärsnitt ca 30 cm²
500 × 1,00 mm
3 000 × 1,00 mm, 1 200 × 1,00 mm, för kalltak, passar för alla bjälklängder
Inre mått 600 × 600 mm, från 12° taklutning, komplett med träram, sprids ut med fjädersplint och 6 mm dubbelstegs-ljusplatta
55 × 78 – CK02 / 55 × 98 – CK04 / 55 × 118 – CK06 / 66 × 98 – FK04 / 66 × 118 – FK06 / 66 × 140 – FK08 / 78 × 98 – MK04 / 78 × 118 – MK06 / 78 × 140 – MK08 / 78 × 160 – MK10 / 78 × 180 – MK12 / 94 × 98 – PK04 / 94 × 118 – PK06 / 94 × 140 – PK08 / 94 × 160 – PK10 / 114 × 118 – SK06 / 114 × 140 – SK08 / 114 × 160 – SK10 / 134 × 98 – UK04 / 134 × 140 – UK08 / 134 × 160 – UK10 /
54 × 78 – 05/07 / 54 × 98 – 05/09 / 54 × 118 – 05/11 / 65 × 98 – 06/09 / 65 × 118 – 06/11 / 65 × 140 – 06/14 / 74 × 78 – 07/07 / 74 × 98 – 07/09 / 74 × 118 – 07/11 / 74 × 140 – 07/14 / 74 × 160 – 07/16 / 94 × 78 – 09/07 / 94 × 98 – 09/09 / 94 × 118 – 09/11 / 94 × 140 – 09/14 / 94 × 160 – 09/16 / 114 × 78 – 11/07 / 114 × 98 – 11/09 / 114 × 118 – 11/11 / 114 × 140 – 11/14 / 114 × 160 – 11/16 / 134 × 98 – 13/09 / 134 × 78 – 13/07 / 134 × 140 – 13/14 Q-serie: Q55 × 78 / Q78 × 98 / Q78 × 118 / Q94 × 140 / Q114 × 118 / Q134 × 160
omfattar två understycken, yttätning och enkelsteg, inkl. fixeringsmaterial. Ställbart för taklutningar på 12-60°. Enligt DIN EN 516-1-A
250 mm, taklutning 5°-55°
Taklutning från 12° - 52°, Ø 80 - 120 mm
Taklutning från 12° - 52°, Ø 80 - 125 mm
för rör Ø 40-120 mm, taklutning från 12°-52°
Taklutning från 12°, Ø 100 mm
Ø 100 mm, Ø 120 mm, infattningsplattor

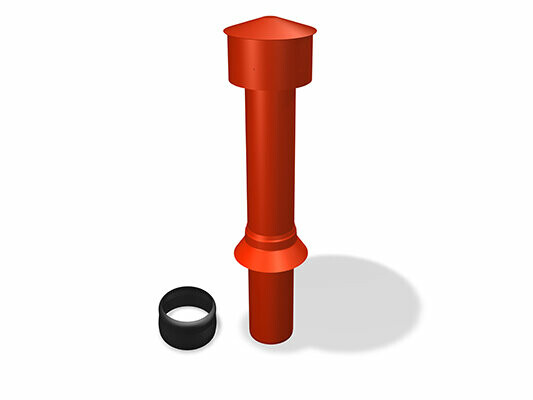

Ø 100 mm, elastisk EPDM rörmanschett för takgenomföringar
Genomföringshöjd 135 mm, hakhöjd 165 mm
för snöräckeshakar, 15 × 3 000 mm
med 3 genomföringar
3 000 mm 25/25
Inläggningsprofil inkl. fixeringsmaterial för snöräckessystem
300 × 246 mm, för rundträ Ø 140 mm
700 × 700 mm, 800 × 800 mm, 1 000 × 700 mm, 1 100 × 800 mm, 1 500 × 800 mm
Anmärkning: Du laddar ned .DWG- och .DXF-filerna genom att högerklicka på dem och välja ”Spara länk som...”
