Takshingel DS.19

Stort format med lätt vikt och praktisk utformning

+6
Fortsätt att läsa

Takshingeln DS.19 är inte bara en visuell höjdpunkt, eftersom den kan läggas från en taklutning på bara 17 grader och sätter därför nya standarder i detta produktsegment.

Med 480 × 262 mm är DS.19 något större än den klassiska PREFA takshingeln och kan därför läggas ännu snabbare och effektivare. Endast åtta DS.19 krävs per m², och det med en (lätt) vikt på bara 2,75 kg/m².

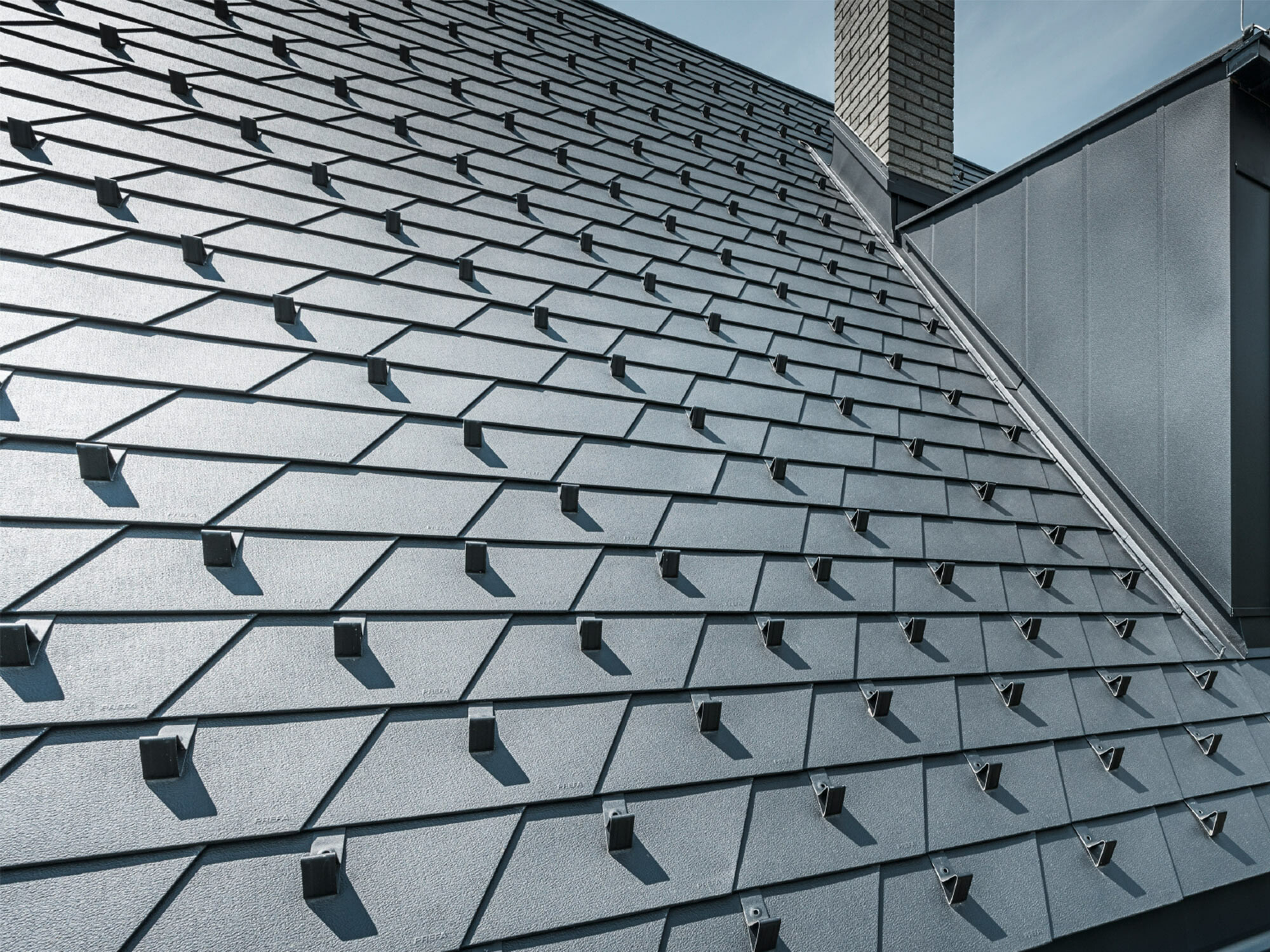

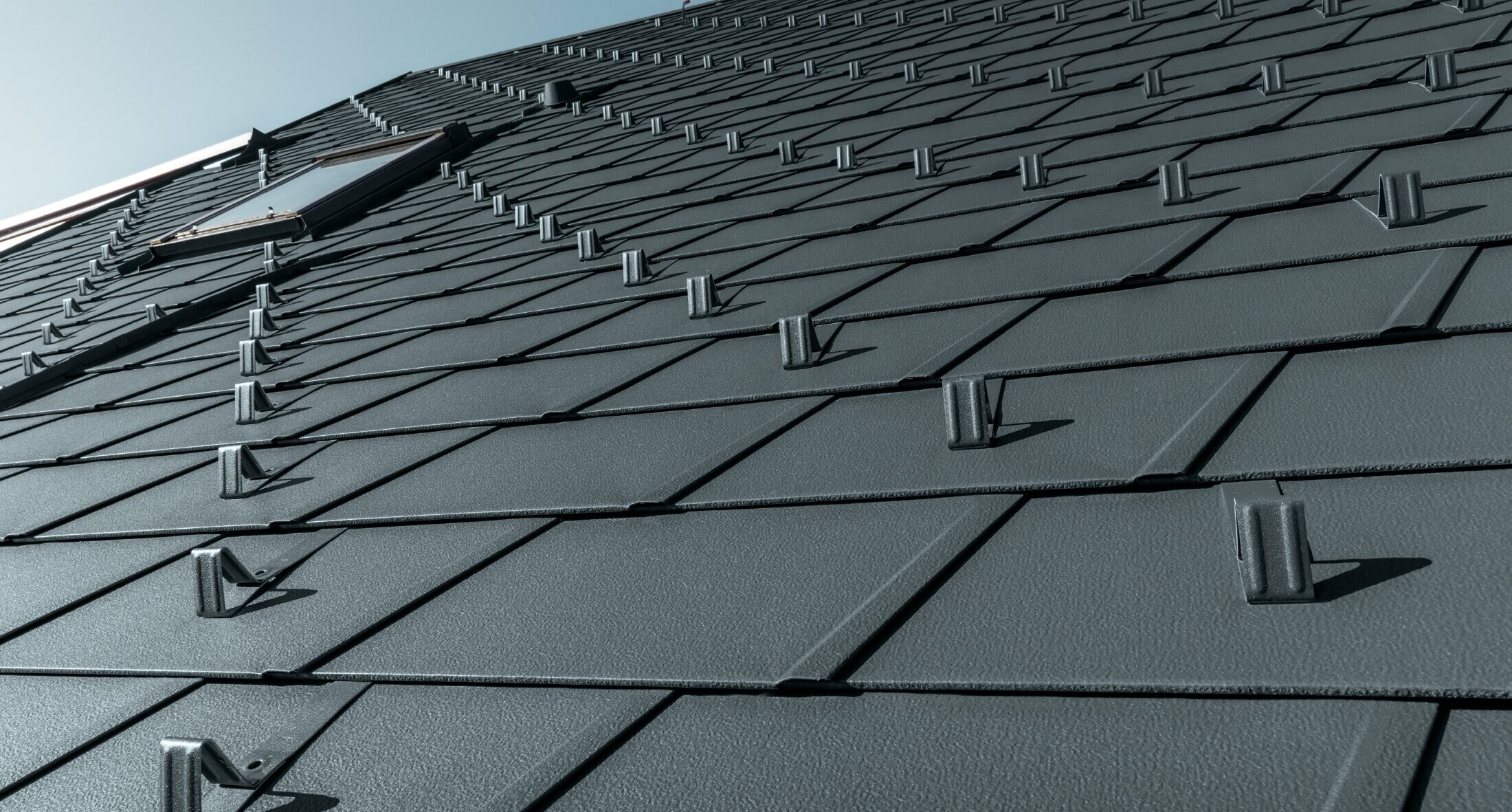

PREFA takshingel DS.19 i P.10 antracit med snöstoppare, takfönster och skorsten

Den lätta takshingeln i aluminium DS.19 visar sina styrkor från den minsta ytan till stora projekt. Tack vare det fals-i-fals-systemet är DS.19 takshingel, precis som alla PREFA-takprodukter, enormt stormsäkra och väderbeständiga. På grund av den speciella designen visar de sig även visuellt från sin bästa sida.

Shingeln DS.19 passar för klassiska traditionella takkonstruktioner, men kan också skapa spännande kontraster i modern arkitektur.

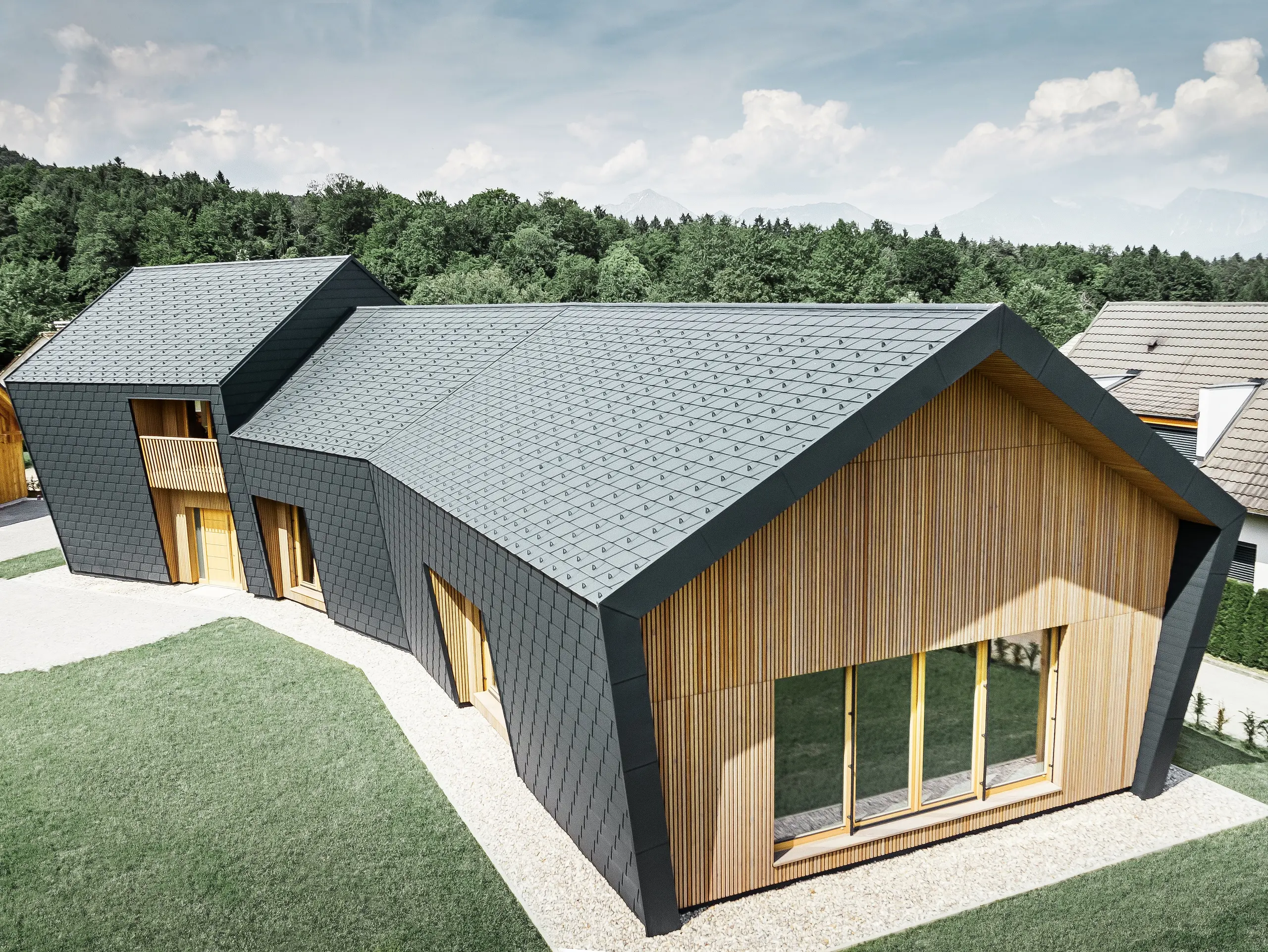

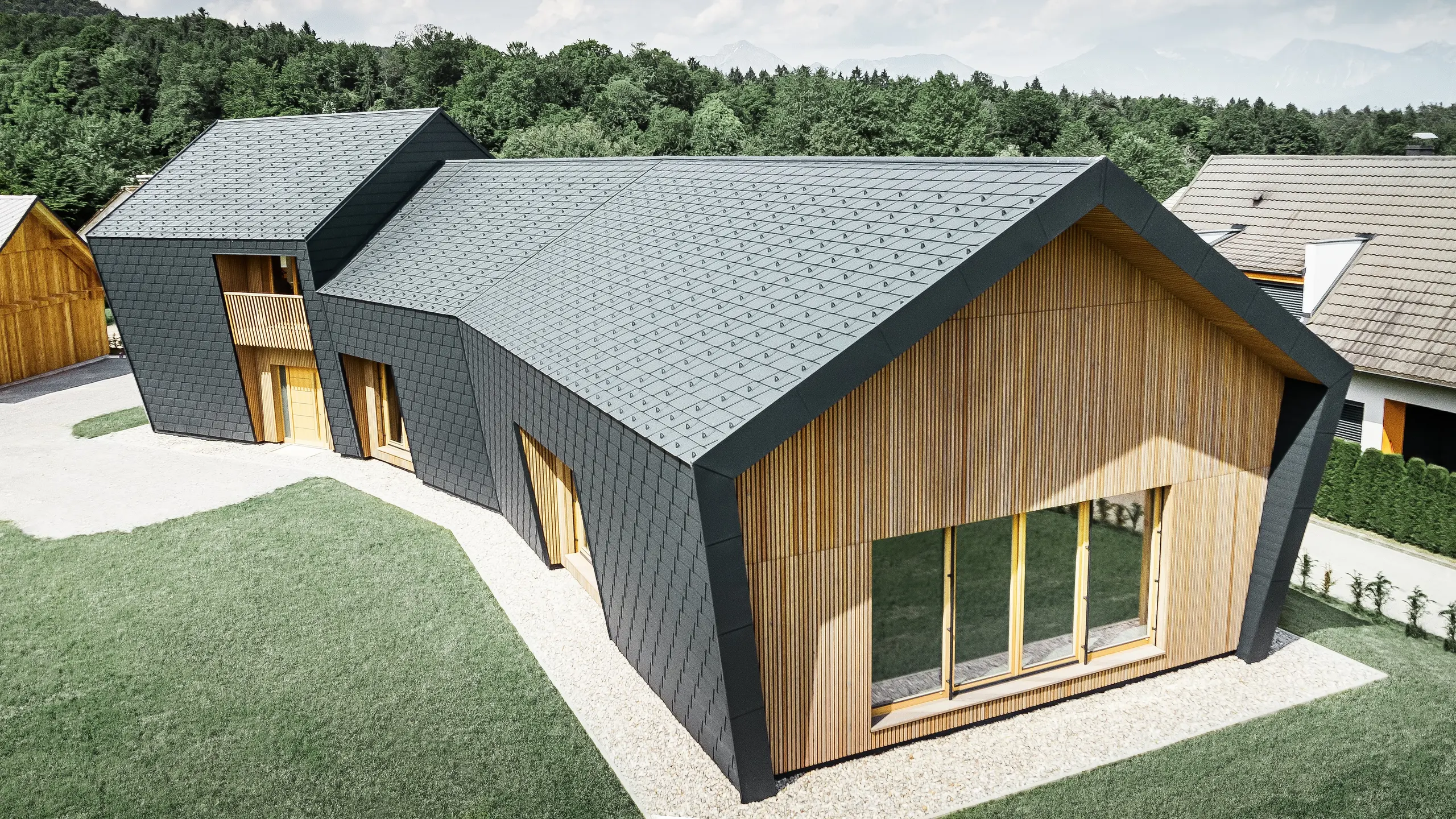

Stora tak- och fasadytor, täckta med takshingel DS.19 i P.10 antracit, fasaden kläddes med trä på framsidan

Fördelar med PREFA takshingel DS.19

För varje projekt

från det minsta objektet till stora projekt

Modernt utseende & stor variation av färger i P.10 kvalitet

I många standardfärger med stuckaturyta, även tillgänglig i slät version på begäran.

40 års garanti

kan användas flera gånger

kan läggas från en taklutning på 17 grader

För varje projekt

från det minsta objektet till stora projekt

Modernt utseende & stor variation av färger i P.10 kvalitet

I många standardfärger med stuckaturyta, även tillgänglig i slät version på begäran.

40 års garanti

kan användas flera gånger

kan läggas från en taklutning på 17 grader

Färgtabell av takshingel DS.19

Färgpaletten för PREFA takshingel DS.19 sträcker sig från det klassiska kakelutseendet till moderna nyanser av grått och naturliga bruna toner. Välj mellan följande PREFA takfärger som standardfärger:

Färgöversikt (10)

färg

beteckning

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracitgrå

7016

03 Schwarz

P.10 svart

9005

04 Ziegelrot

P.10 tegelröd

8004

05 Oxydrot

P.10 oxidröd

3009

06 Moosgrün

P.10 mossgrön

6005

07 Hellgrau

P.10 ljusgrå

7005

11 Nussbraun

P.10 nötbrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mörkgrå

7043

43 Steingrau

P.10 stengrå

7031

Information

  • De angivna RAL-värdena är endast ungefärliga värden [ ], som delvis kan avvika kraftigt från PREFA-originalfärgen och under vissa omständigheter inte återspeglar den subjektiva uppfattningen av färgen.
  • Framför allt kan värden för färgkvaliteten P.10 knappt definieras på grund av ytstrukturen.
  • Valsblank:  Förändringar  i  ytans  utseende  på  grund  av  bearbetning  och  miljöpåverkan omfattas inte av garantin. Se informationsbladet.
  • För metallicfärger kan det förekomma färgskillnader.
  • För exakta färgbestämningar av kompletterande komponenter ska alltid originalmönstren användas.

Låt dig inspireras av de projekt som redan har genomförts med PREFA takshingel DS.19.

Oavsett om du vill lägga om taket eller renovera ditt gamla tak hittar du många inspirerande projekt i vårt referensgalleri och renoveringsgalleri PREFA takshingel DS.19 gjord av aluminium. Du kan också upptäcka några PREFA-referensobjekt här:

Du kanske också gilla: Klassisk takshingel

Den småskaliga och väldigt lätta aluminiumtakshingeln visar sina särskilda styrkor på såväl små ytor som i stora projekt. Med dessa gör man inte bara enkelt nya takrenoveringar utan även utvändiga renoveringsprojekt är lätta att realisera på ett optimalt sätt.

Har du några frågor om takshingeln DS.19?

Det vore ju enkelt om vi kunde ge dig ett totalpris här eller säga att en takplatta eller fasadshingel kostar X antal kronor. Så lätt är det tyvärr inte, eftersom det krävs noggranna beräkningar av våra professionella takläggare för att ta fram kostnaden för ett PREFA tak eller en PREFA fasad.

Enligt gällande standarder kan metalltak integreras i det yttre åskskyddet. PREFAs släta bandtäckningar (PREFALZ och FALZONAL) kan alltså användas som en naturlig del i anordningen som fångar upp blixturladdningen medan PREFAs små format (takplattor, takshingel, takpaneler och takromber) kan användas som naturlig del i åskskyddsanordningen (tillsammans med en uppfångare som jordas). Det finns dock undantag i föreskrifterna som innebär att exempelvis objekt med förhöjd risk (som byggnader med explosionsrisk) måste förses med särskilt åskskydd. En integrering av PREFAs tak- och fasadsystem i det yttre åskskyddet måste alltså kontrolleras och planeras för det specifika projektet. Du kan få mer information om behov och utformning av åskskydd för ditt hus hos en fackfirma för åskskydd eller en specialiserad elektriker.

PREFA takplattor, takshingel och takromber, takpaneler FX.12 passar tack vare sin låga vikt väldigt bra för att täcka över befintliga gamla tak. Montering på befintliga takmaterial som t.ex. bitumenshingel och bitumenremsor kan göras snabbt. En förutsättning för att en övertäckning ska vara möjlig är en intakt underkonstruktion, rätt taklutning och rätt byggnadsfysikaliska grunder!

Små hagelkorn kan inte skada ett PREFA-tak med stucco-yta. Vid oväder med extremt stora hagelkorn kan en funktionell skada inte uteslutas, vilket gäller för alla takmaterial. Det går däremot att med stor sannolikhet utesluta att en hagelstorm skulle orsaka hål i ditt PREFA-tak, även om stormen är extremt kraftfull. Eftersom ett kraftigt hageloväder kan orsaka synliga skavanker i form av bucklor utan att påverka takets funktionalitet kan det vara en bra idé att försäkra taket mot skador av visuell natur. Om du redan har en försäkring för huset bör du kontrollera om den täcker just visuella skador.

Korrosion är när metaller förstörs av kemiska eller elektrokemiska reaktioner med sin omgivning. Den mest kända formen av korrosion är att järn rostar. Aluminiummaterial är i stor utsträckning korrosionsbeständiga och rostfria!

Expertens tips: Den ljudabsorberande remsan gör DS.19 takshingel tystare

Aluminiumtak är tystare än sitt rykte. Alla människor är olika känsliga för ljud. För att minska buller i så stor utsträckning som möjligt har DS.19 takshingel ljudabsorberande remsor (FD.TEC). För en ännu högre boendekomfort rekommenderar vi att man använder ett något tjockare tätskikt.

Teknisk information

Material

0,7 mm tjockt, belagt aluminium med bandlackering

Standardyta

stucco

Mått

480×262 mm utlagd yta (8 st./m²)

Vikt

ca 2,75 kg/m²

Minsta taklutning

17° (ca 31 %)

Underkonstruktion och tätskikt*

På hel panel (minst 24 mm); från 17 till 25° krävs bitumenbaserat tätskikt; vid en snölast från 3,25 kN/m² eller i terrängtyp 0, I och II krävs läggning på hel panel med bitumenbaserat tätskikt.

* Beakta nationella regler och standarder.

Standardinfästning

indirekt, 1 PREFA klammer och klammerspik per takshingel DS.19 (dvs. 8 PREFA klamrar och klammerspikar per m²)

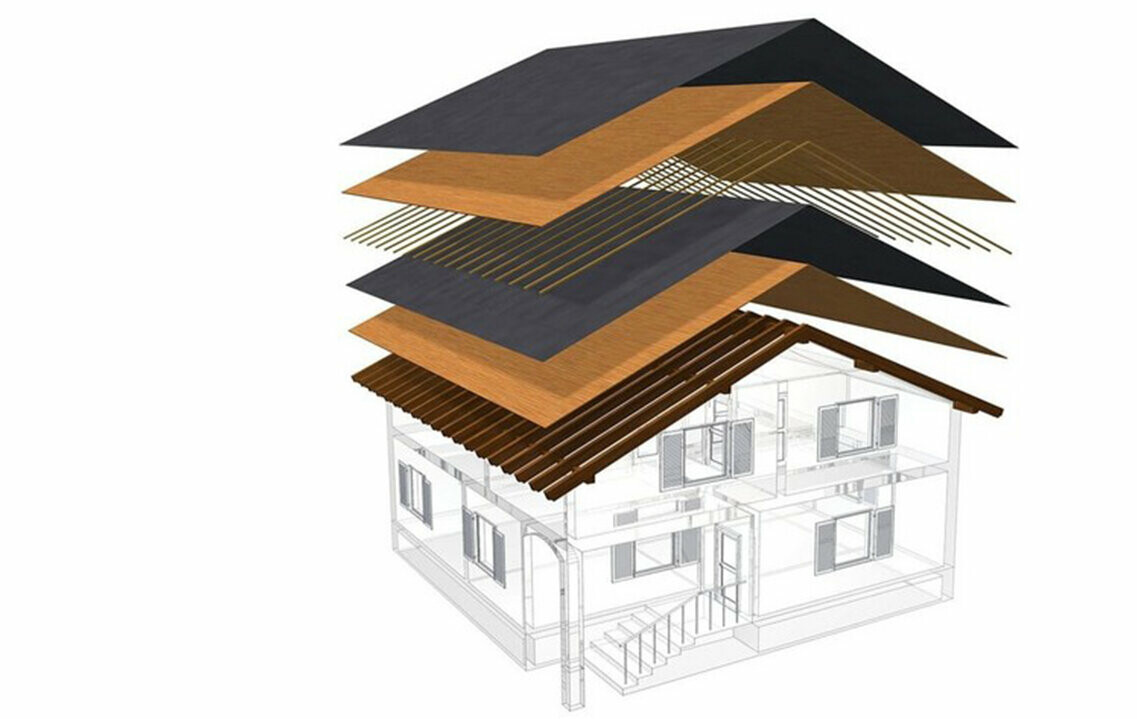

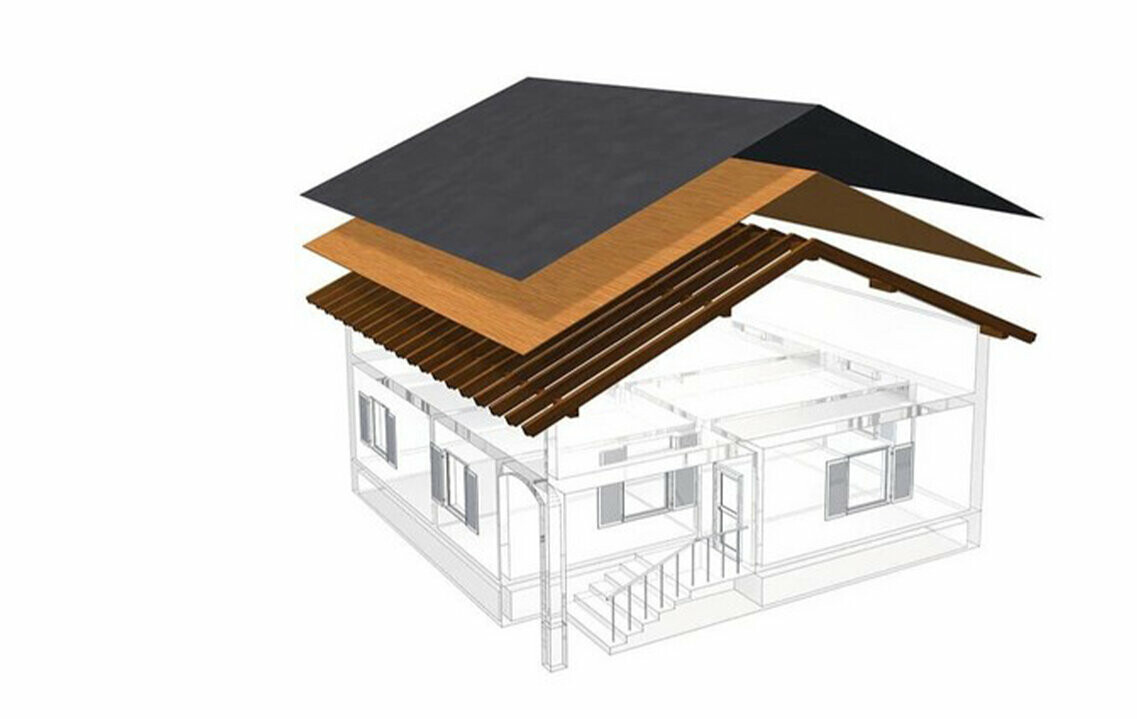

Takkonstruktion

PREFA aluminiumtak konstrueras med ventilerad underkonstruktion, där takbeläggningen och värmeisoleringen separeras av en luftspalt. Det innebär att eventuellt kondensvatten som uppstår kan transporteras bort igen.

I princip läggs yttertaket med ventilation, enligt den första bilden. Men hela vindsutrymmet kan även vara ventilerat (bilden t.h.).

Planering och användning

Här hittar du anbudstexter från våra rörmokare och arkitekter samt detaljer för DS.19 takshingel för nedladdning. Våra monteringspartners hittar monteringsanvisningar och monteringstips för tak, planeringsanvisningar och blanketten för takundersökning i serviceområdet. (Endast för plåt- och takpartnerföretag – vänligen ha din kontaktuppgifter redo. Har du inte fått några inloggningsuppgifter? Kontakta då ansvarig lokal försäljningschef.)

Specifik information för våra arkitekter och planerare: 3D- och BIM-data samt texturer för våra produkter hittar du även här: digital planering

Tillbehör till takshingel DS.19

Här hittar du en lista med lämpliga tillbehör till DS.19 takshingel, från kantlister och nockplåt till snöstoppare, gångbanor och takfönsterinfattningar:

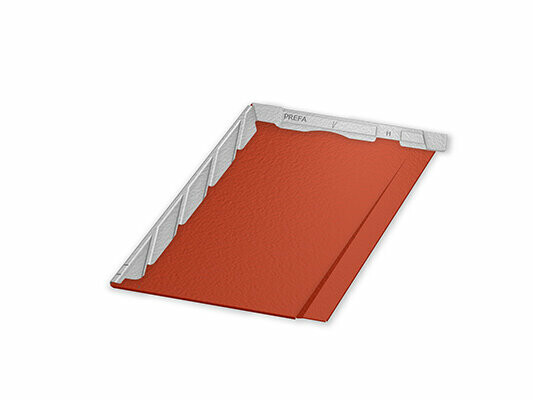

PREFA Passschindel DS.19

Passhingel DS.19

245 × 262 mm OBS! Ska inte användas som taktäckning på hela taket utan enbart som passbitar för takshingel DS.19 vid kanter

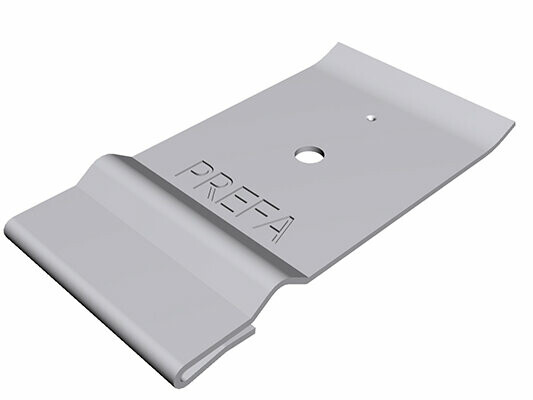

Klammer

För väggshingel och väggshingel XL; Material: blank aluminiumlegering.

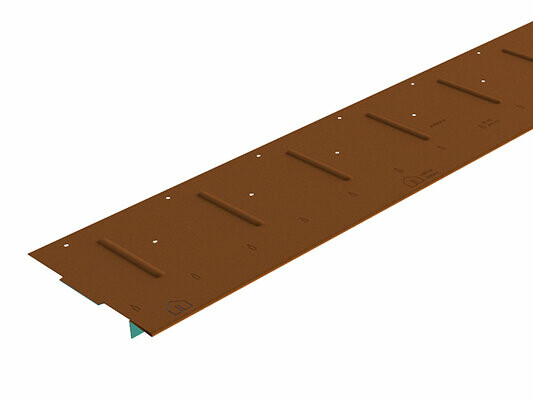

Startskena för takshingel, takshingel DS.19, takromber, takplatta R.16 och takpanel FX.12

1800 × 158 × 1,00 mm, Förborrad.

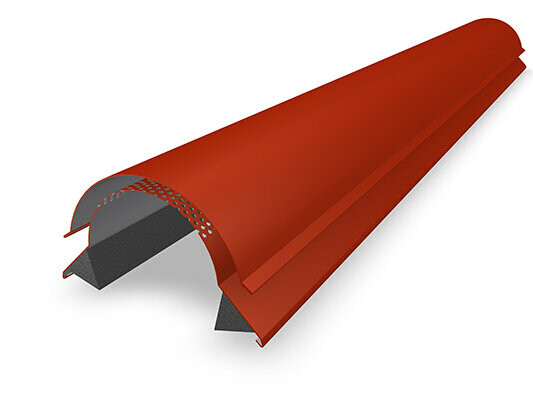

Luftad taknock

3.000 × 1,00 mm, 1.200 × 1,00 mm, Självbärande, luftad taknock för ventilerade tak.

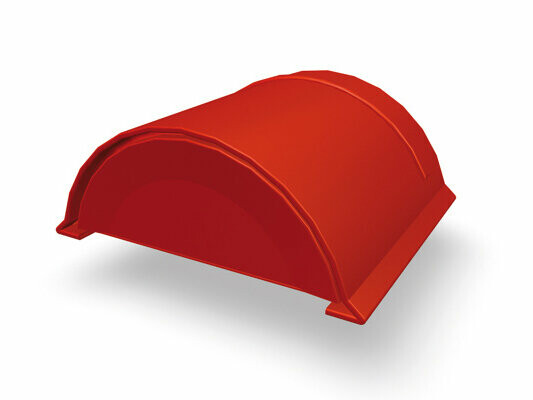

Ändlock till luftad taknock

-

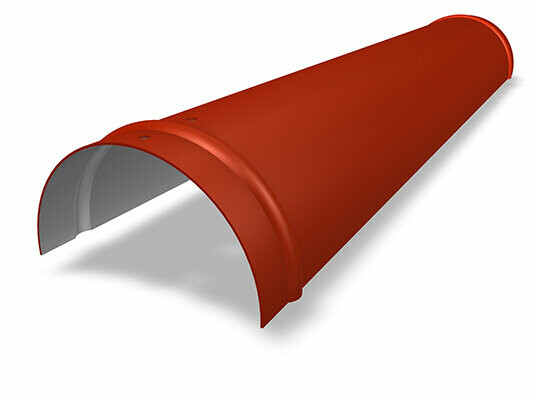

Nockpanna

500 × 1,00 mm

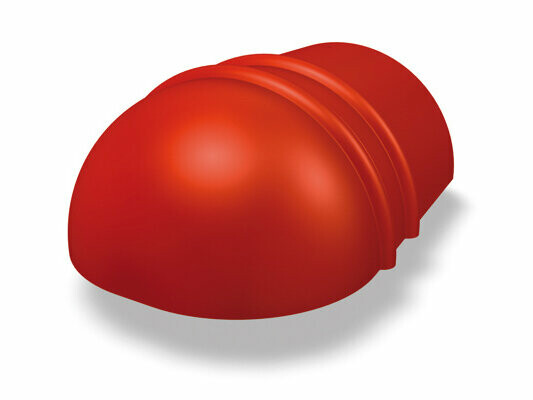

Ändlock till taknock

-

Hängskiva

95 × 2.000 × 0,70 mm, med fästbleck

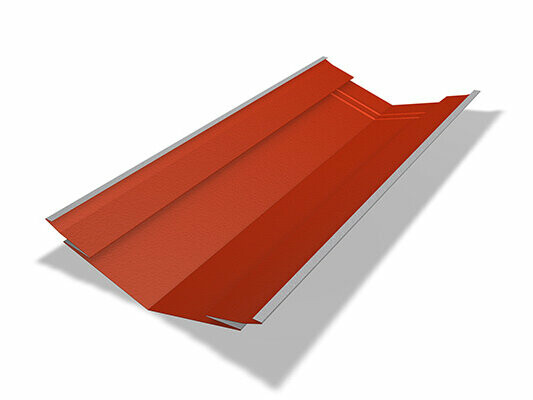

Vinkelränna

3.000 mm, med dubbelfalsade kanter

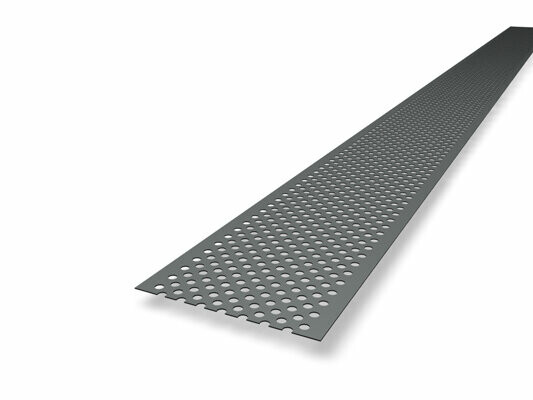

Fågel- och insektsskydd

125 × 2.000 × 0,7 mm, rund perforering Ø 5/7 mm

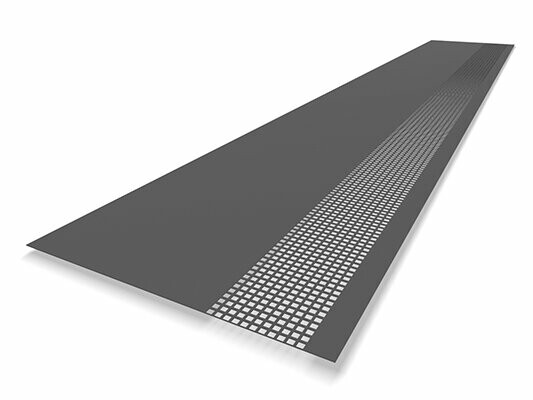

Ventilationsplåt

Med fyrkantig perforering 6 mm, måtten: 1,00 × 250 mm und 1,00 × 333 mm

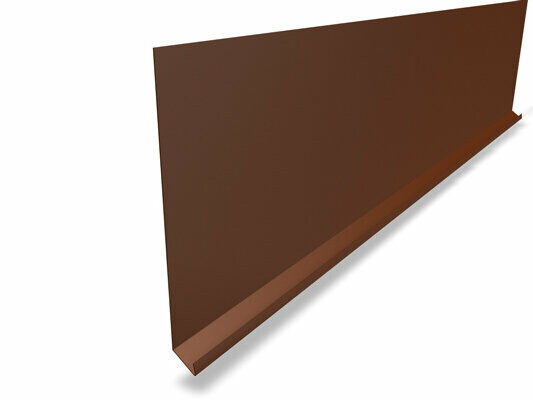

Fotplåt

230 × 2.000 × 0,70 mm

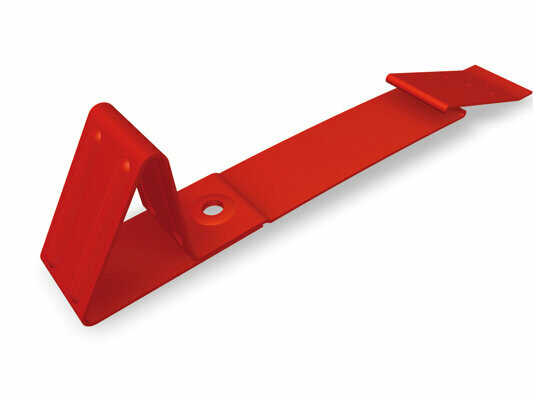

Snöstoppare för r.16, Fx.12 och ds.19

-

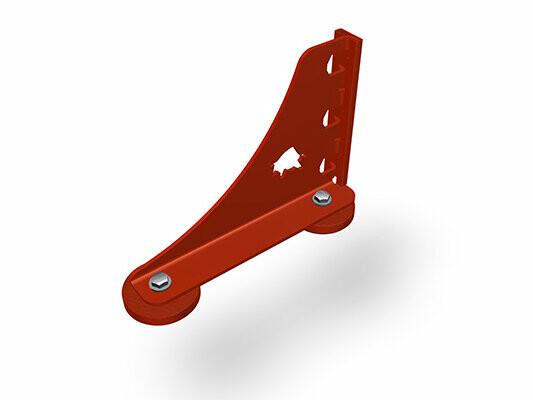

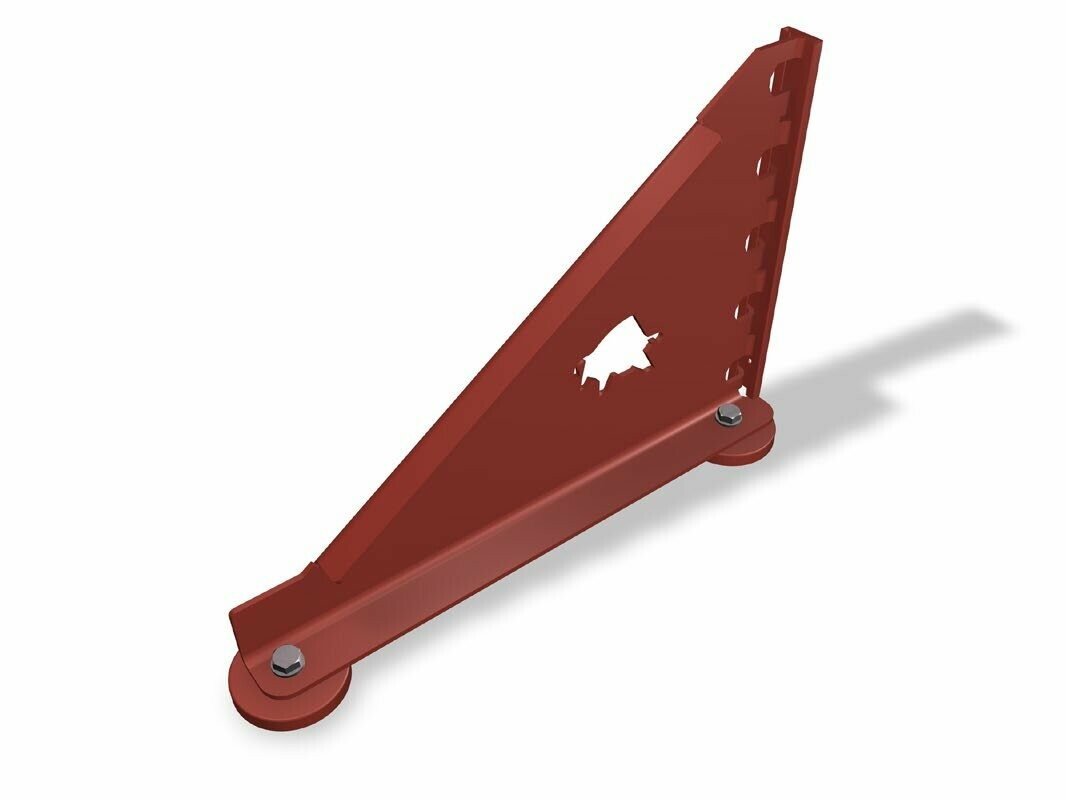

Konsol till snöräckessystem

3 öppningar för inläggsprofiler

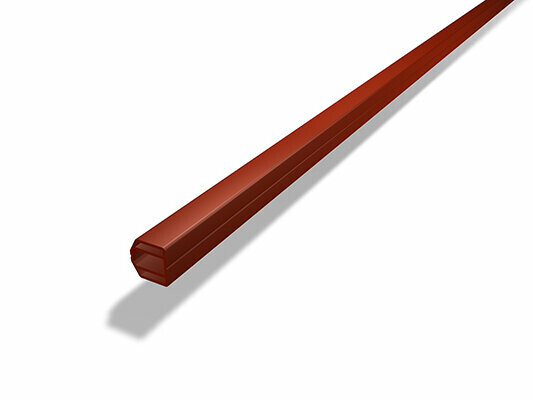

Inläggsprofil

3.000 mm; 25/25

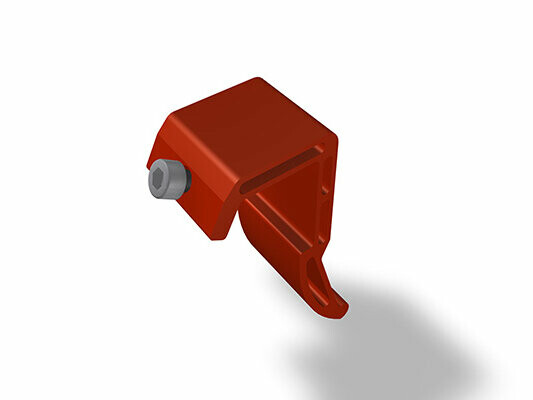

Isstopp

Passar inläggsprofil

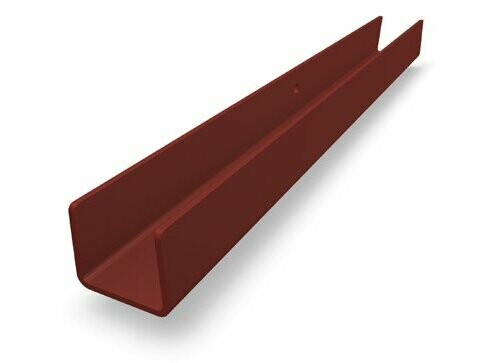

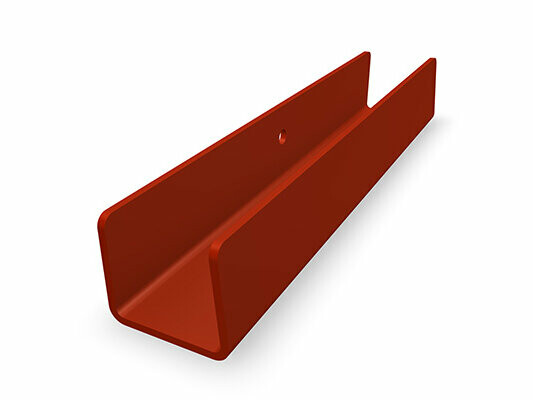

Abschluss für Schneerechensystem

für Einlegprofil

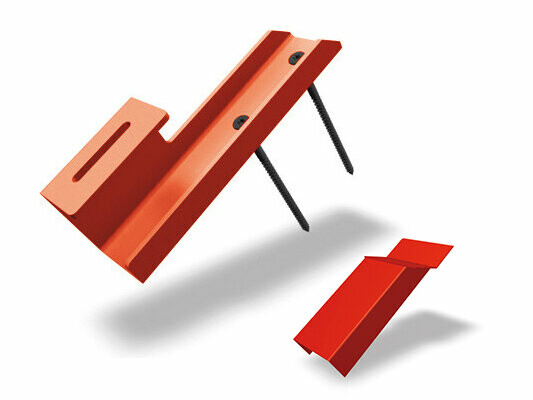

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solpanelhållare med täckhatt

Längd: 260 mm

Solpanelhållare Sunny

Passar alla PREFAs små format och system med ståndfals

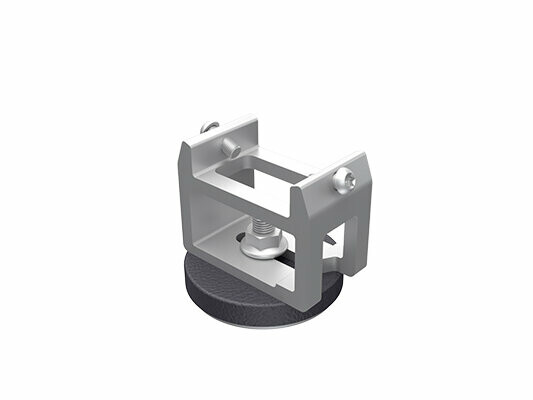

Solpanelhållare fix

Passar alla PREFAs små format; Inkl. fästdon: – 2 skruvar ⌀ 8×220 mm (TX 40) – 2 skruvar ⌀ 8×120 mm (TX 40); Enbart avsedda för PREFA profilskenor. Inte kompatibel med produkter från tredje part; Kan skruvas från båda sidorna för enkel montering av profil

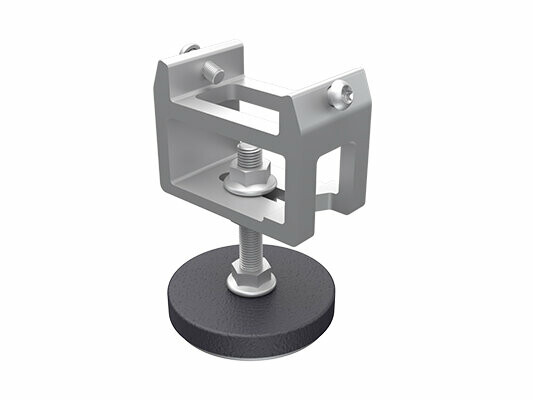

Solpanelhållare Vario

Passar alla PREFAs små format; Inkl. fästdon: – 2 skruvar ⌀ 8×220 mm (TX 40) – 2 skruvar ⌀ 8×120 mm (TX 40); Enbart avsedda för PREFA profilskenor. Inte kompatibel med produkter från tredje part. Kan skruvas från båda sidorna för enkel montering av profil

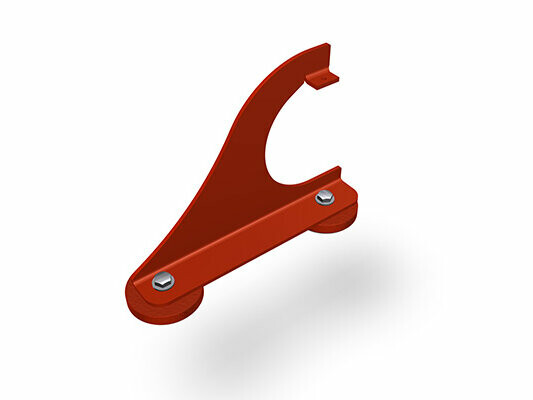

Konsol till alpint snöräcke

För rundvirke med 140 mm diameter

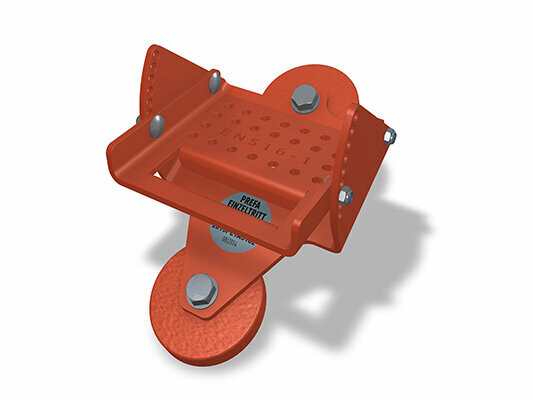

Taksteg

Ställbar för taklutningar från 12° till 60°; Godkänd enligt EN 516‑1‑A.

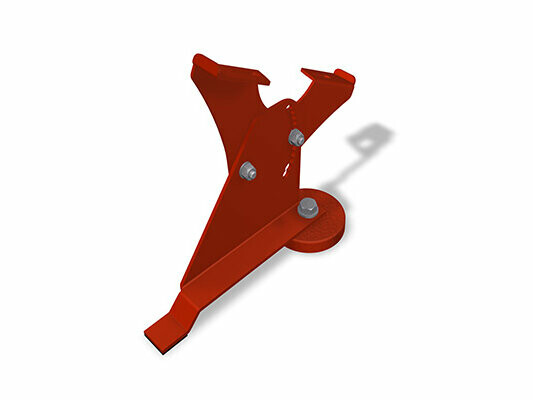

Konsol till gångbrygga på en fotplatta

250 mm; aklutningar från 12° till 55°; godkänd enligt EN 516‑1‑B.

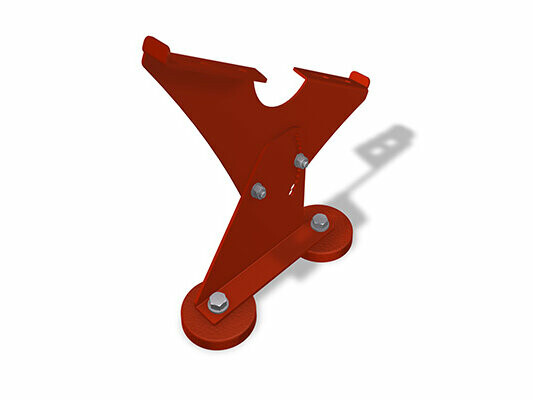

Konsol till gångbrygga på två fotplatta

360 mm; taklutningar från 12° till 55°; godkänd enligt EN 516‑1‑B.

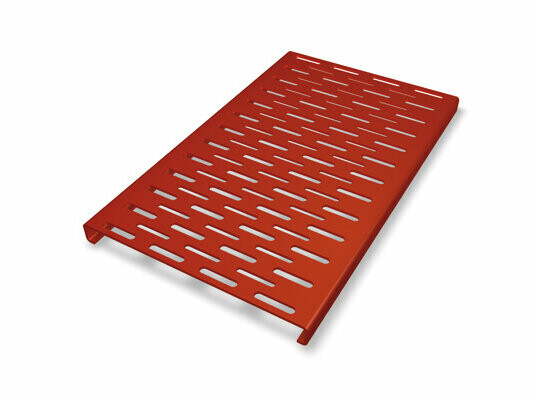

Gångbrygga

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; godkänd enligt EN 516‑1‑B; godkänd enligt EN 516‑1‑A

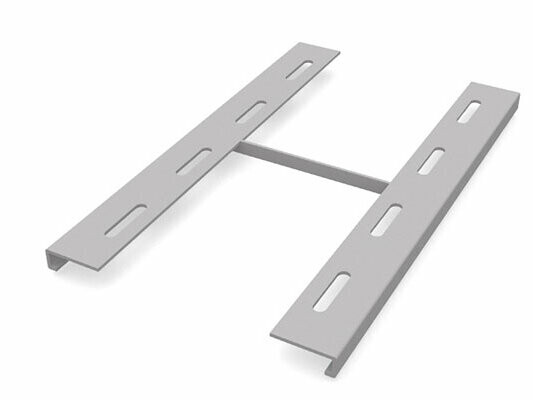

Förbindning till gångbrygga

-

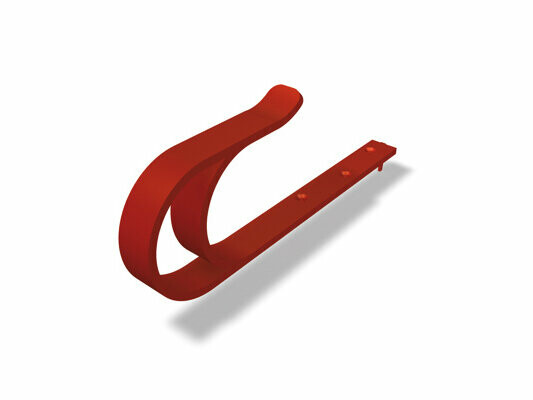

Säkerhetshake för tak

Enligt EN 517 – B

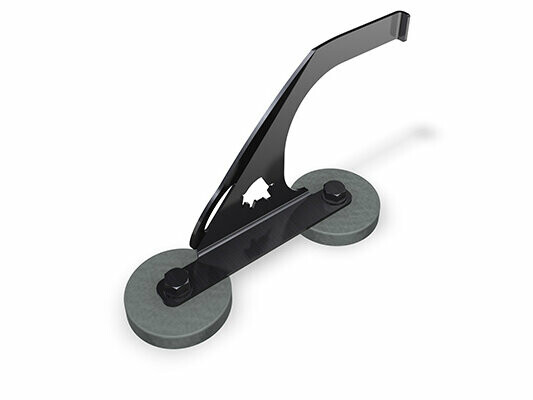

Säkerhetshake för tak på fotplattor

För användning av säkerhetshake på fotplattor enligt EN 517 – B

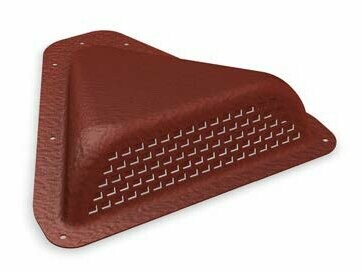

Halvmåneformad ventilationsöppningskupa

Monteras med nitar och lim; luftgenomsläppande yta: ca30 cm²

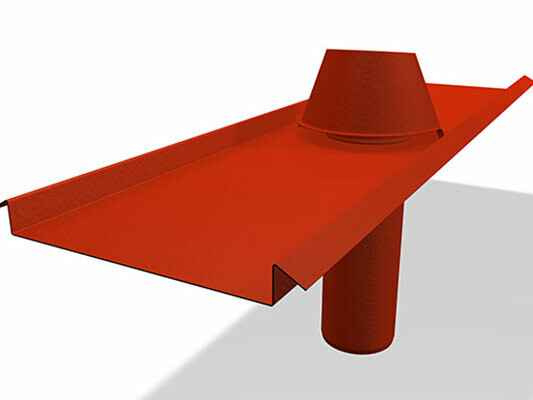

Ventilationshuv

Ø 100 mm, Taklutning: från 12°

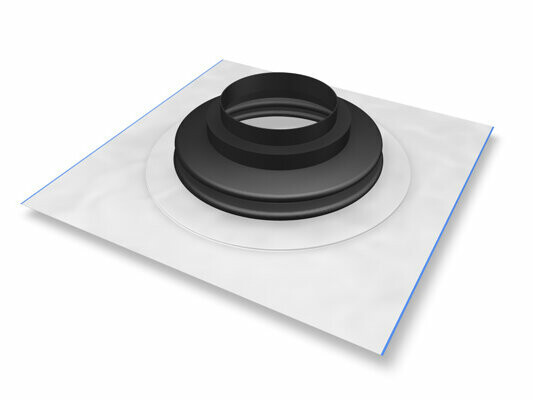

Flexibel stos 100

Ø 100 – 130 mm, Elastisk rörstos i EPDM för genomföringar i undertaket

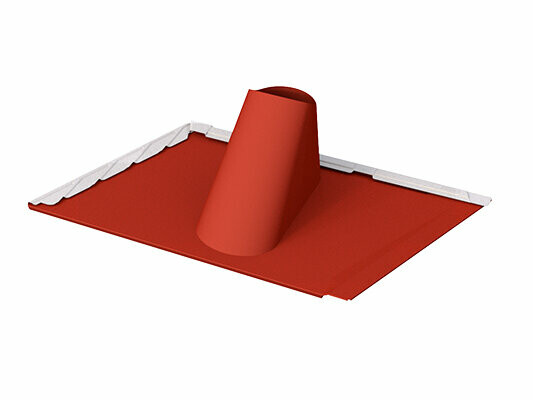

Infattningsplatta för Takshingel DS.19

Ø 80 – 125 mm, taklutning mellan 17° - 35°

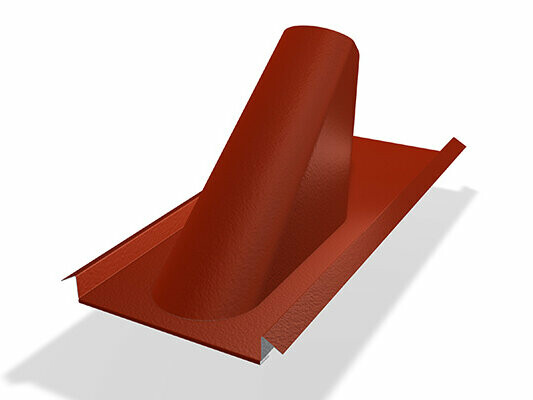

Infattningsplatta för infalsning

För taklutning från 12° - 52°, Ø 80 - 125 mm

Universalinfattning i 2 delar

För taklutning från 12° - 52° för rörgenomföring mellan Ø 40 - 120 mm

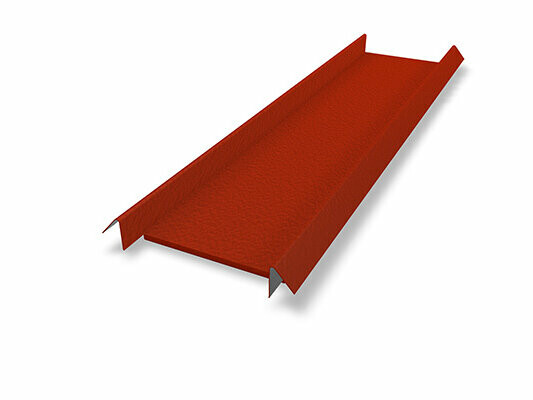

Underlagsskiva för takromb 44 × 44 och takshingel ds.19

Längd: 680 mm, Bredd: 125 mm

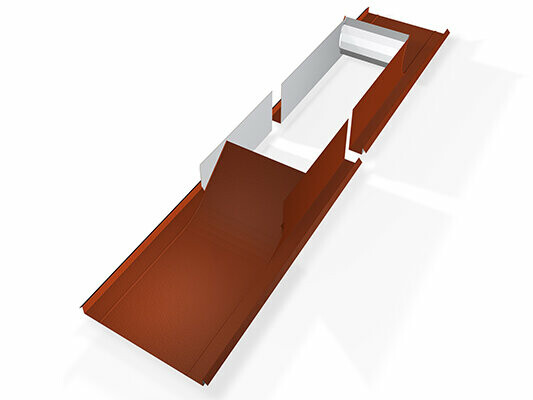

Infattning Vario

Bredd: 120 – 600 mm, 600 – 1.020 mm, LängdVariabel 150 – 980 mm, Dachneigung von 12° – 55°

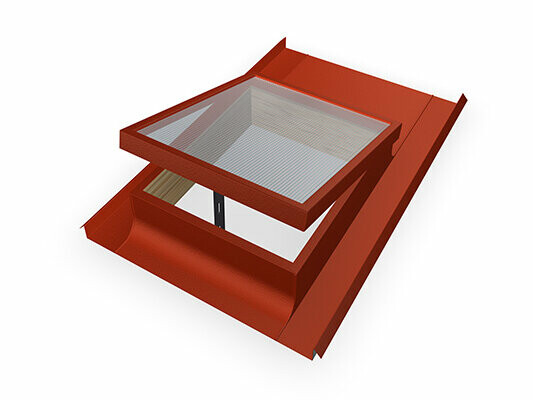

Taklucka

-

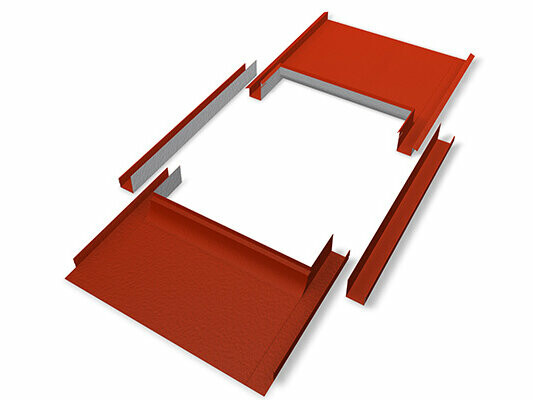

Fönsterinfattningar för Roto & Roto-Q-Serie

finns i många dimensioner

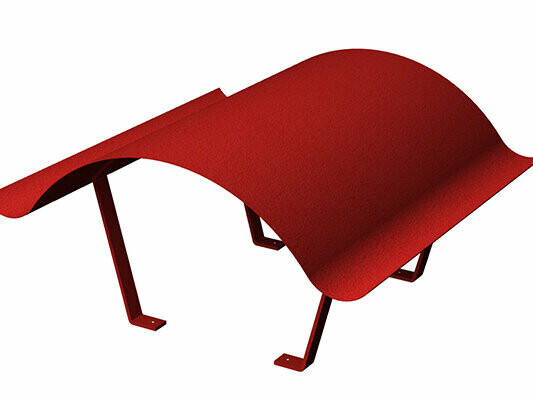

Skorstenshuv

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

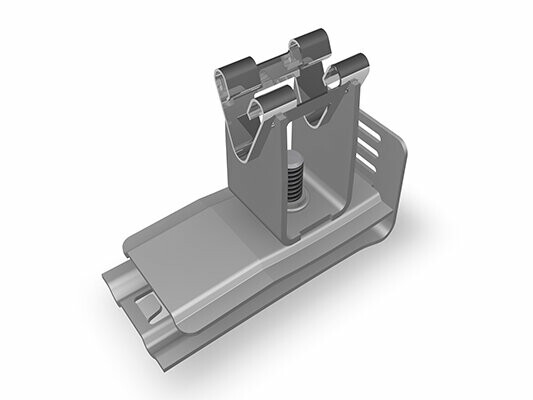

Takledningshållare för åskledare

Greppområde: 2 – 8 mm; För ledardiameter: Ø 8 mm :

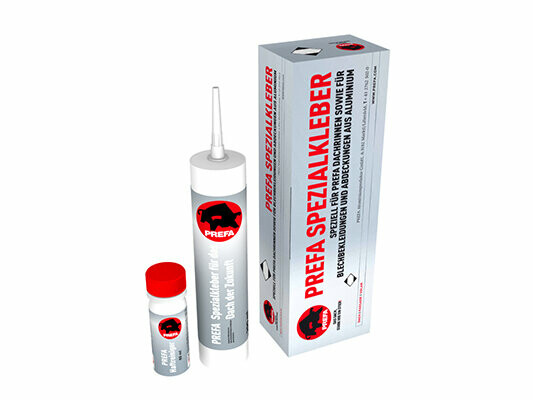

Spezialkleberset

Innehåll: 1 patron PREFA speciallim (290 ml), 1 burk rengöringsmedel (60 ml), 1 slippapper, 1 rengöringsduk, 2 adaptermunstycken
