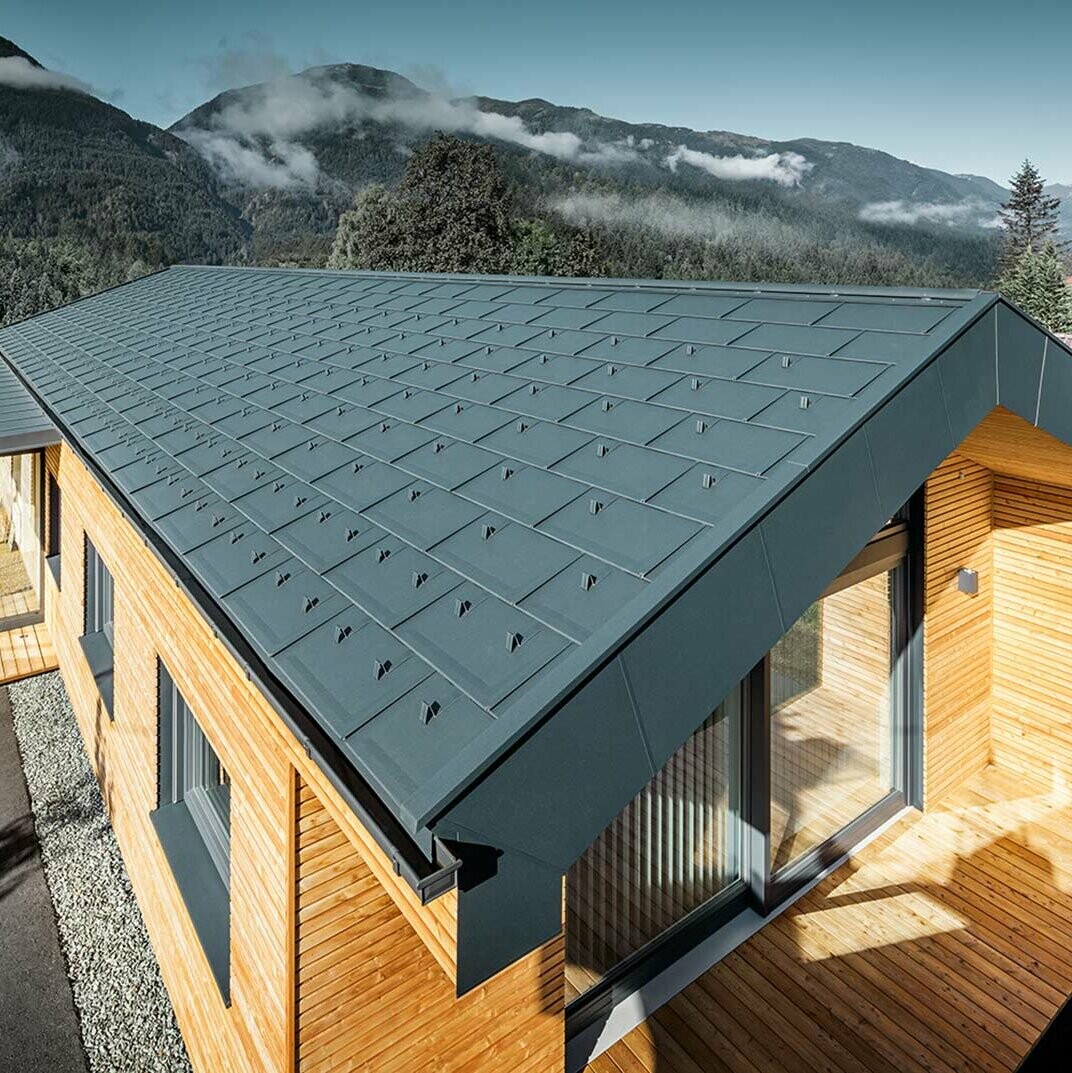

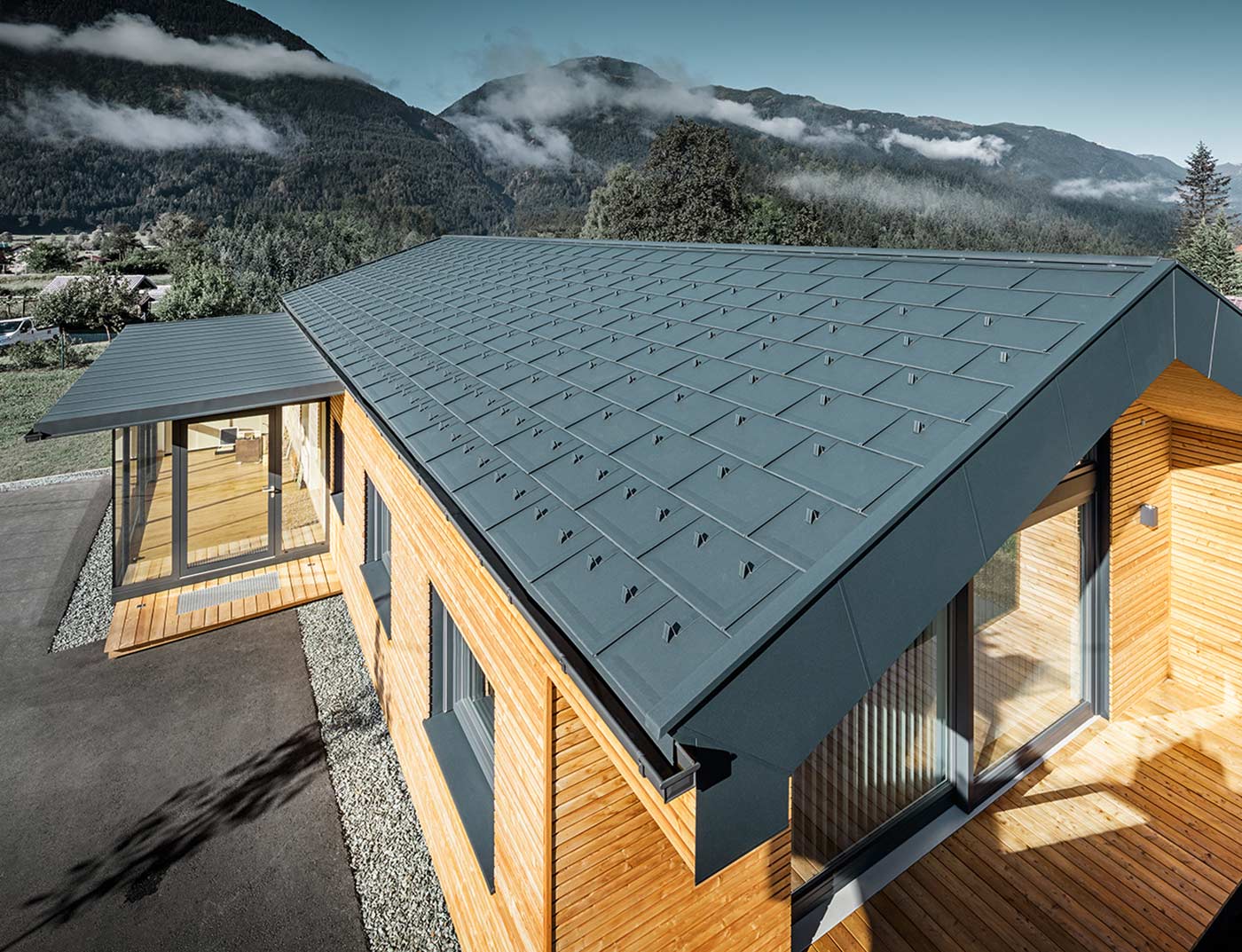

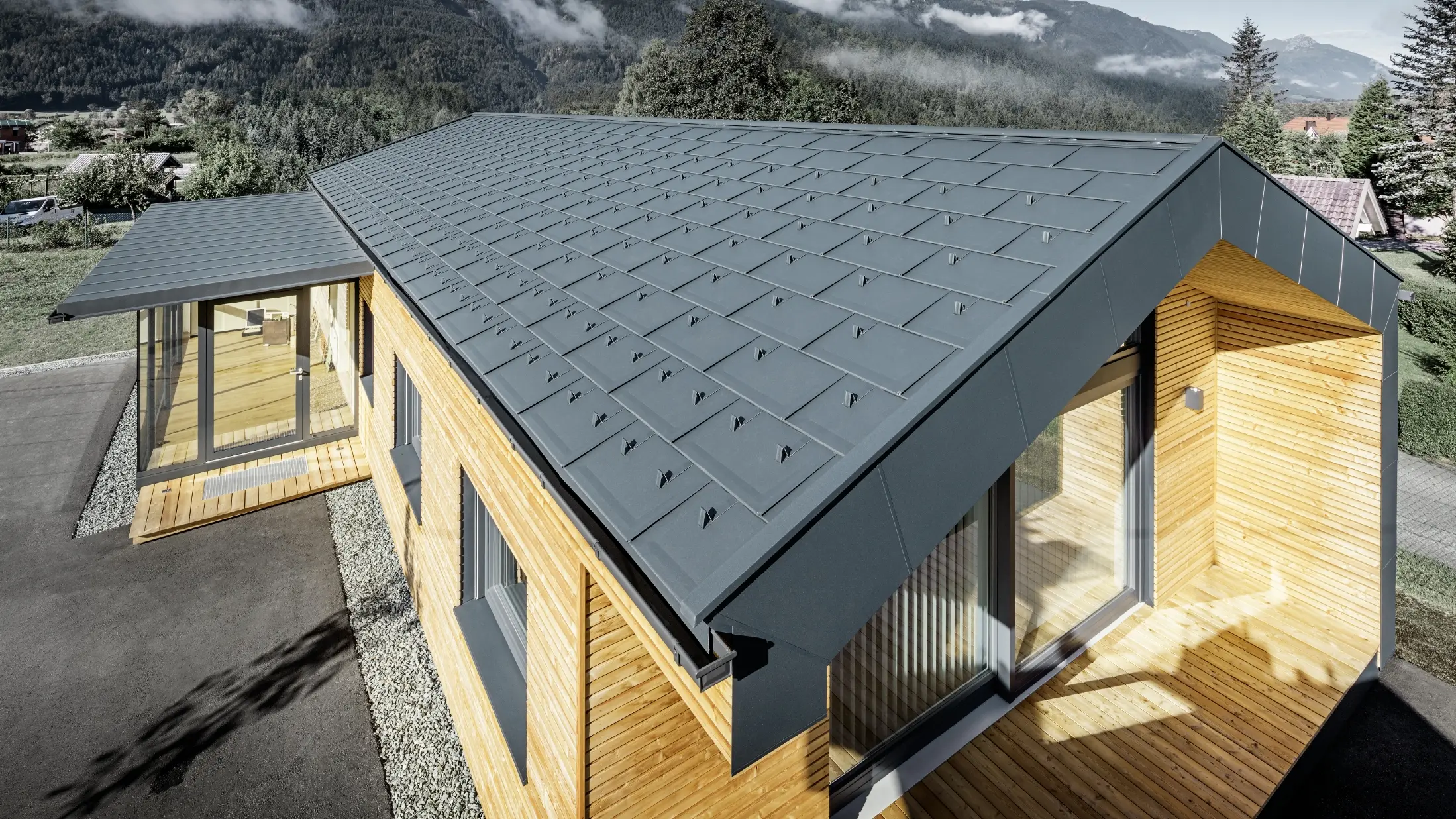

Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt.

Takplatta R.16

Ren design i längsgående format: PREFA takplatta R.16 är enkel med raka linjer och stort format. Den är inte bara snygg, utan går dessutom snabbt att lägga.

+6
Fortsätt att läsa

PREFA aluminiumtakplattor står för högsta kvalitetsanspråk vad gäller stabilitet och livslängd. Med takplattan R.16 har PREFA tagit fram en reducerad takdesign som skapar största möjliga utrymme i förverkligandet av unik arkitektur. Oberoende av takyta och -form ger PREFA takplatta R.16 fritt spelrum åt kreativiteten för attraktiva, unika lösningar.

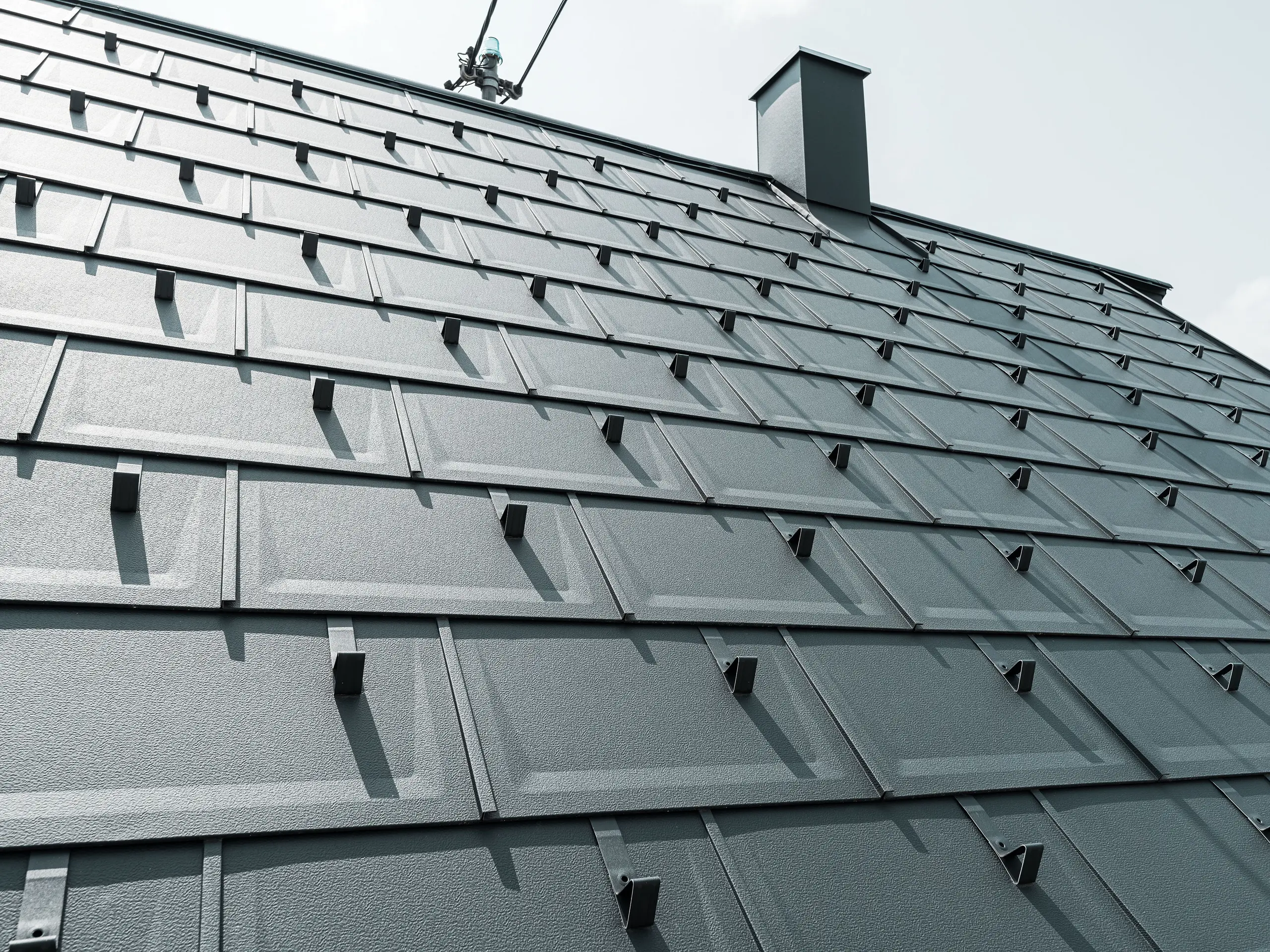

Detailaufnahme der PREFA Dachplatte R.16 in der Farbe P.10 Anthrazit. Am Dach sind PREFA Schneestopper und ein Rauchfang zu sehen.

Fördelar med PREFA takplatta R.16

Ikon för fördelar

I flera standardfärger

i P.10 kvalitet: ystruktur stucco, som tillval även i slätt utförande.
Från klassiskt tegelutseende och tidlösa grå nyanser till naturliga, bruna toner.

Ikon för fördelar

Modernt utseende

tilltalande modernt utseende tack vare stilren design

Ikon för fördelar

Omfattande tillbehör

Från infästning till snöskydd och taksäkerhet – PREFA helhetssystem är tekniskt perfekt anpassade efter varandra.

Ikon för fördelar

40 års garanti

på material och färg

Ikon för fördelar

I flera standardfärger

i P.10 kvalitet: ystruktur stucco, som tillval även i slätt utförande.
Från klassiskt tegelutseende och tidlösa grå nyanser till naturliga, bruna toner.

Ikon för fördelar

Modernt utseende

tilltalande modernt utseende tack vare stilren design

Ikon för fördelar

Omfattande tillbehör

Från infästning till snöskydd och taksäkerhet – PREFA helhetssystem är tekniskt perfekt anpassade efter varandra.

Ikon för fördelar

40 års garanti

på material och färg

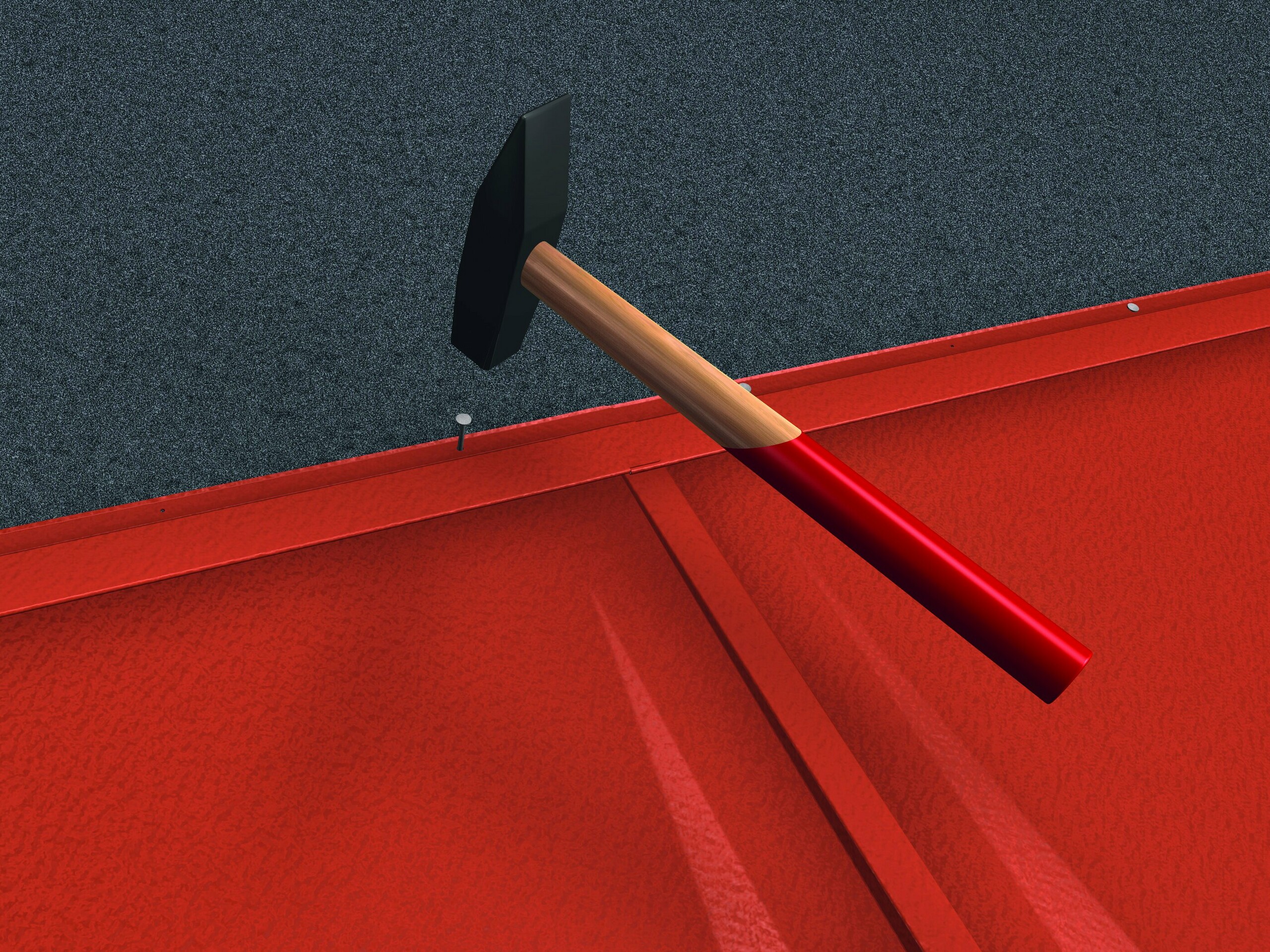

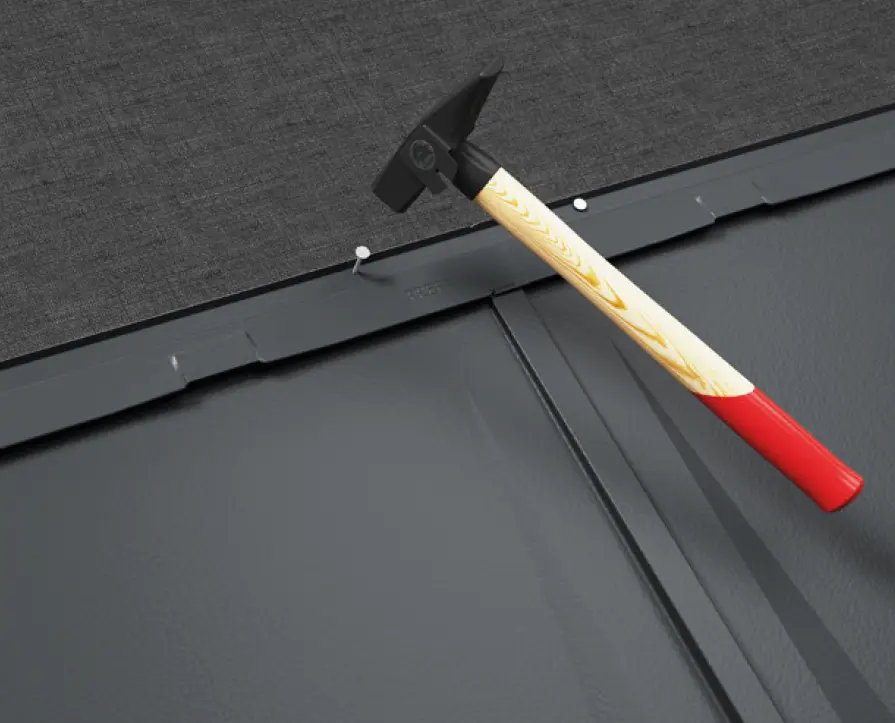

Direkt med nit, utan extra klammer

Den är inte bara snygg, utan går också snabbt att lägga: Tack vare den direkta infästningen på den integrerade fästlisten gör takplattan R.16 arbetsdagen lättare för plåtslagare. Den möjliggör dessutom helt nya perspektiv inom takutformning. Tack vare det stora formatet med en längd på 70 cm och en bredd på 42 cm, kan taket täckas med bara 3,4 takplattor R.16 per kvadratmeter, samtidigt som det får ett elegant och stilrent utförande.

Takplattan R.16 kan användas från en minsta taklutning på 17°. Med en vikt på bara 2,5 kg/m² är det ett mycket lätt tak, som dessutom är stormsäkert och tack vare aluminium även rostfritt.

Expertens tips
:
Frekvensdämpningsremsor gör PREFA takplatta R.16 tystare

Aluminiumtak är tystare än sitt rykte. Alla människor är olika känsliga för ljud. För att minska buller i så stor utsträckning som möjligt har PREFA takplatta R.16 frekvensdämpning (FD.TEC). För en ännu högre boendekomfort rekommenderar vi att man använder ett extra, tjockare separationslager.

Färgtabell för PREFA takplatta R.16

Takplattan R.16 kan beställas i många PREFA standardfärger i P.10-kvalitet.

PREFAs stora färgpalett sträcker sig från klassiskt tegelutseende och moderna grå nyanser till naturligt bruna toner. Välj mellan följande takfärger som standardfärger:

Färgöversikt (10)

färg

beteckning

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracitgrå

7016

03 Schwarz

P.10 svart

9005

04 Ziegelrot

P.10 tegelröd

8004

05 Oxydrot

P.10 oxidröd

3009

06 Moosgrün

P.10 mossgrön

6005

07 Hellgrau

P.10 ljusgrå

7005

11 Nussbraun

P.10 nötbrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mörkgrå

7043

43 Steingrau

P.10 stengrå

7031

Information

  • De angivna RAL-värdena är endast ungefärliga värden [ ], som delvis kan avvika kraftigt från PREFA-originalfärgen och under vissa omständigheter inte återspeglar den subjektiva uppfattningen av färgen.
  • Framför allt kan värden för färgkvaliteten P.10 knappt definieras på grund av ytstrukturen. Vidare består färgerna från PREFA fasadpanel P.10 stengrå, P.10 sandbrun, P.10 patinagrön, ek natur, patinagrå, valnöt och grå ek av flera färgnyanser för att imitera dessa naturligt förekommande färger
  • Beslag och plåt valsblank:  Förändringar  i  ytans  utseende  på  grund  av  bearbetning  och  miljöpåverkan omfattas inte av garantin. Se informationsbladet.
  • För metallicfärger kan det förekomma färgskillnader.
  • För exakta färgbestämningar av kompletterande komponenter ska alltid originalmönstren användas.

Teknisk information

Material

0,7 mm tjockt, belagt aluminium med bandlackering

Standardyta

stucco

Mått

700×420 mm utlagd yta (3,4 st./m²)

Vikt

ca 2,5 kg/m²

Minsta taklutning

17° (ca 31 %)

Underkonstruktion och tätskikt*

På hel panel (minst 24 mm); från 17 till 25° krävs bitumenbaserat tätskikt; vid en snölast från 3,25 kN/m² eller i terrängtyp 0, I och II krävs läggning på hel panel med bitumenbaserat tätskikt.

* Beakta nationella regler och standarder.

Standardinfästning

direkt, 3 PREFA klammerspikar per takplatta R.16 (dvs. 10 PREFA klammerspikar per m²)

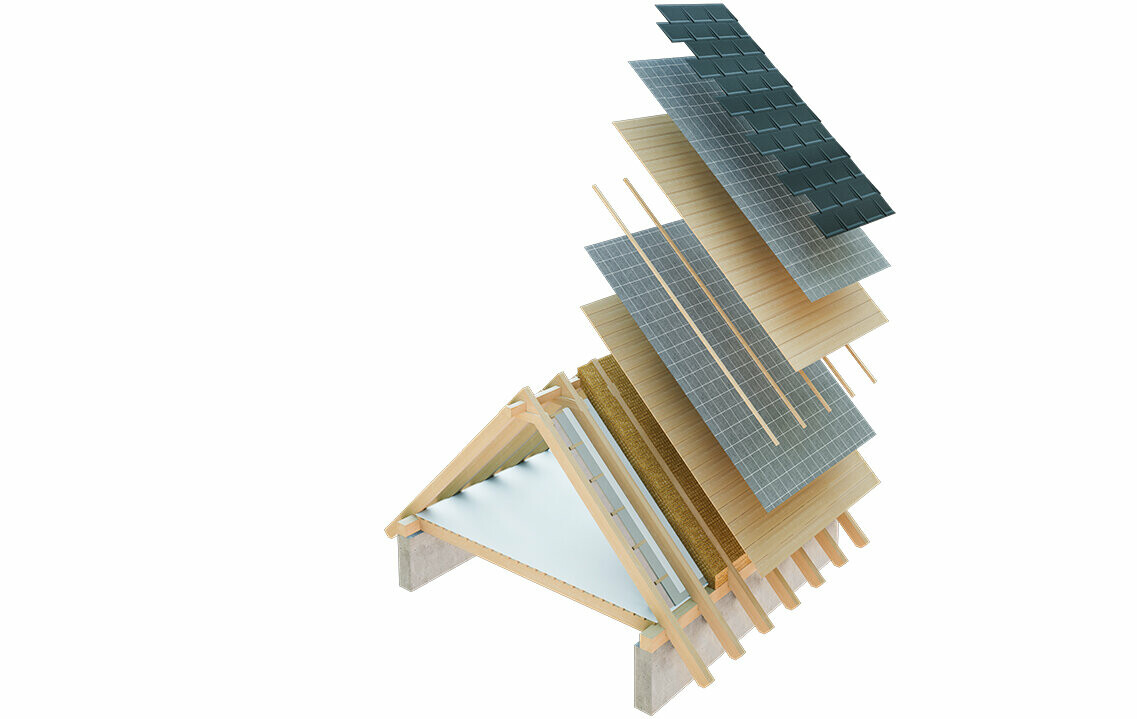

Takkonstruktion

PREFA aluminiumtak konstrueras med ventilerad underkonstruktion, där takbeläggningen och värmeisoleringen separeras av en luftspalt. Det innebär att eventuellt kondensvatten som uppstår kan transporteras bort igen.

I princip läggs taket med ventilation, enligt den första bilden. Men hela vindsutrymmet kan även vara ventilerat (bilden t.h.).


Planering och användning

Här hittar du anbudstexter samt mer information om PREFA takplatta R.16 för nedladdning. Vägledningar och tips om läggning av tak, planeringsguide, frågeformulär tak samt videofilmer om läggning av takplatta R.16 finns på servicesidan (endast för plåtslagar- och takläggarpartners – ha dina inloggningsuppgifter till hands).

Information för arkitekter och planerare: 3D- och BIM-data samt texturer för våra produkter hittar du även här: digital planering

Tillbehör

Här hittar du en lista med tillbehör till PREFA Takplatta R16, från hängskiva och luftad taknock till säkerhetsprodukter som snöstoppare och gångbrygga.

En fullständig och detaljerad lista av tillbehörsprodukter finns i vår prislista.

Startskena för takshingel, takshingel DS.19, takromber, takplatta R.16 och takpanel FX.12

1800 × 158 × 1,00 mm, Förborrad.

Luftad taknock

3.000 × 1,00 mm, 1.200 × 1,00 mm, Självbärande, luftad taknock för ventilerade tak.

Ändlock till luftad taknock

-

Nockpanna

500 × 1,00 mm

Ändlock till taknock

-

Hängskiva

95 × 2.000 × 0,70 mm, med fästbleck

Vinkelränna

3.000 mm, med dubbelfalsade kanter

Fågel- och insektsskydd

125 × 2.000 × 0,7 mm, rund perforering Ø 5/7 mm

Ventilationsplåt

Med fyrkantig perforering 6 mm, måtten: 1,00 × 250 mm und 1,00 × 333 mm

Fotplåt

230 × 2.000 × 0,70 mm

Snöstoppare för r.16, Fx.12 och ds.19

-

Konsol till snöräckessystem

3 öppningar för inläggsprofiler

Konsol XL till snöräckessystem

med 5 genomlöpningar, optimalt för solcellsanläggningar på taket

Inläggsprofil

3.000 mm; 25/25

Isstopp

Passar inläggsprofil

Abschluss für Schneerechensystem

für Einlegprofil

Avslut XL för snöräckessystem

för inläggsprofil

Konsol till alpint snöräcke

För rundvirke med 140 mm diameter

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solpanelhållare med täckhatt

Längd: 260 mm

Solpanelhållare Sunny

Passar alla PREFAs små format och system med ståndfals

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solpanelhållare Vario

Flexibel montering av solarmoduler på PREFA små format-taksystem. Finns med eller utan korsanslutning. Lämpar sig endast för PREFA profilskenor. Ej kompatibel med produkter från tredje part.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solpanelhållare fix

Snabb montering av solarmoduler på PREFA små format-taksystem. Finns med eller utan korsanslutning. Lämpar sig endast för PREFA profilskenor. Ej kompatibel med produkter från tredje part.

Taksteg

Ställbar för taklutningar från 12° till 60°; Godkänd enligt EN 516‑1‑A.

Konsol till gångbrygga på en fotplatta

250 mm; aklutningar från 12° till 55°; godkänd enligt EN 516‑1‑B.

Konsol till gångbrygga på två fotplatta

360 mm; taklutningar från 12° till 55°; godkänd enligt EN 516‑1‑B.

Gångbrygga

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; godkänd enligt EN 516‑1‑B; godkänd enligt EN 516‑1‑A

Förbindning till gångbrygga

-

Säkerhetshake för tak

Enligt EN 517 – B

Säkerhetshake för tak på fotplattor

För användning av säkerhetshake på fotplattor enligt EN 517 – B

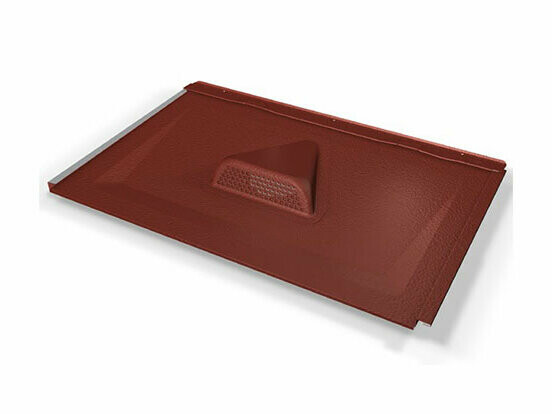

Halvmåneformad ventilationsöppning för takplatta R.16

700 × 420 mm, ventilationstvärsnitt ca 30 cm²

Halvmåneformad ventilationsöppningskupa

Monteras med nitar och lim; luftgenomsläppande yta: ca30 cm²

Ventilationshuv

Ø 100 mm, Taklutning: från 12°

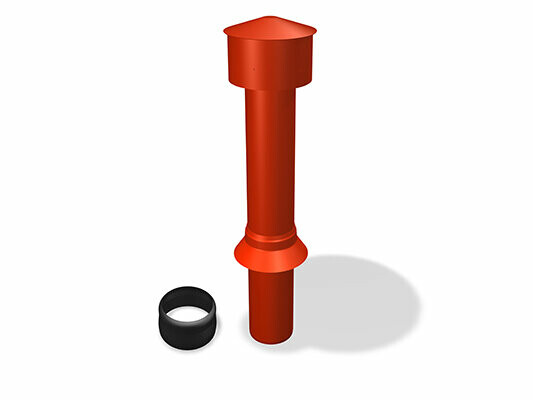

Ventilationsrör

Ø 100 mm, Ø 120 mm Inkl EPDM-tätning och huv

Flexibel stos 100

Ø 100 – 130 mm, Elastisk rörstos i EPDM för genomföringar i undertaket

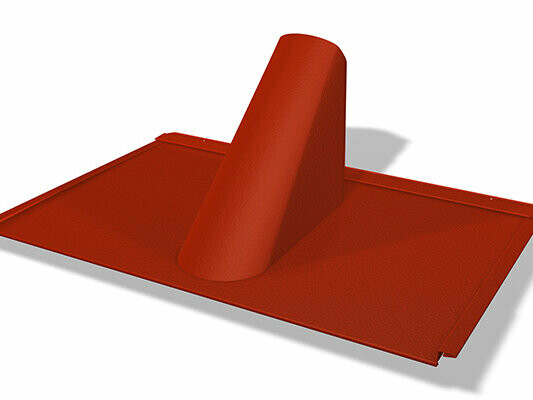

Infattningsplatta för r.16 Och fx.12

För rörgenomföring mellan ⌀ 80–125 mm och taklutning mellan 17° och 52°

Universalinfattning i 2 delar

För taklutning från 12° - 52° för rörgenomföring mellan Ø 40 - 120 mm

Infattningsplatta för infalsning

För taklutning från 12° - 52°, Ø 80 - 125 mm

Underlagsskiva

Längd: 540 mm, bredd: 125 mm

Infattning Vario

Bredd: 120 – 600 mm, 600 – 1.020 mm, LängdVariabel 150 – 980 mm, Dachneigung von 12° – 55°

Taklucka

-

Fönsterinfattningar för Roto & Roto-Q-Serie

finns i många dimensioner

Fönsterinfattningar för velux

finns i många dimensioner

Skorstenshuv

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Takledningshållare för åskledare

Greppområde: 2 – 8 mm; För ledardiameter: Ø 8 mm :

Spezialkleberset

Innehåll: 1 patron PREFA speciallim (290 ml), 1 burk rengöringsmedel (60 ml), 1 slippapper, 1 rengöringsduk, 2 adaptermunstycken
