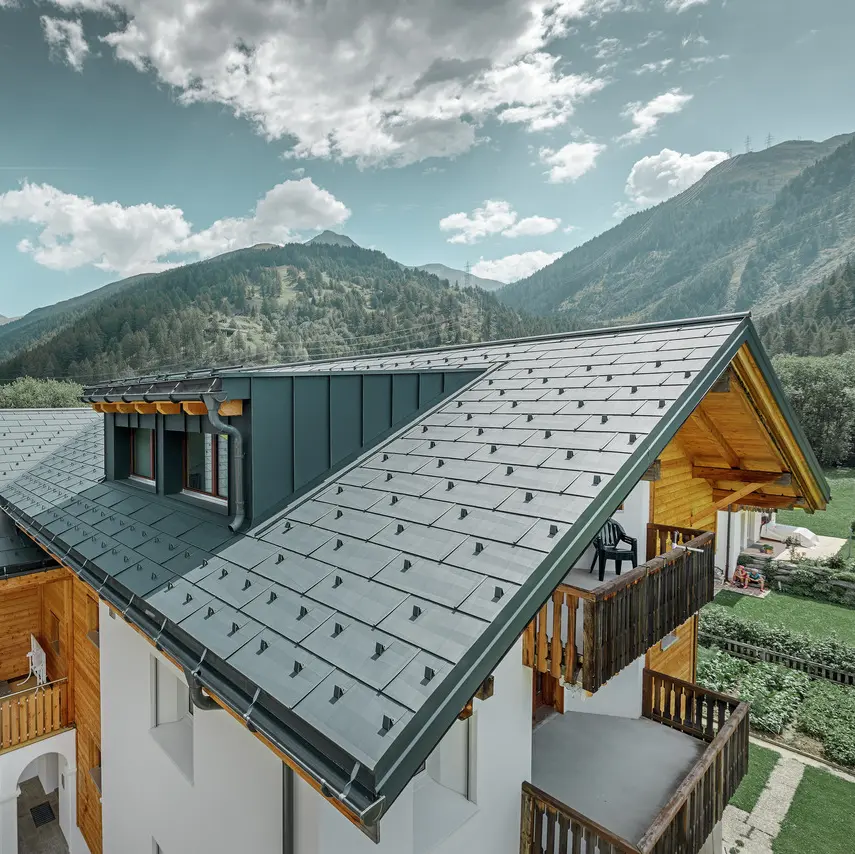

enfamiljshus i lantlig miljö med taktäckning från PREFA i färgen antracit

Takpanel FX.12

Levande och med lång livslängd: De oregelbundna kantningarna skapar enastående vackra ljuseffekter beroende på ljusinfall.

+6
Fortsätt att läsa

Smart design möter teknisk finess! PREFA takpanel FX.12 är en enastående takkomponent tak som skapar en futuristisk design tack vare längs- och tvärgående kantningar. De oregelbundna kantningarna skapar (beroende på ljusinfall) ett intressant spel med ljus och skuggor.

Kantningarna påverkar inte bara det visuella utan har också en väsentlig funktion: De stabiliserar panelen och garanterar ännu bättre motståndskraft. En ytterligare komponent är den koniska vinkelfalsen som tar upp utvidgningar på bredden.

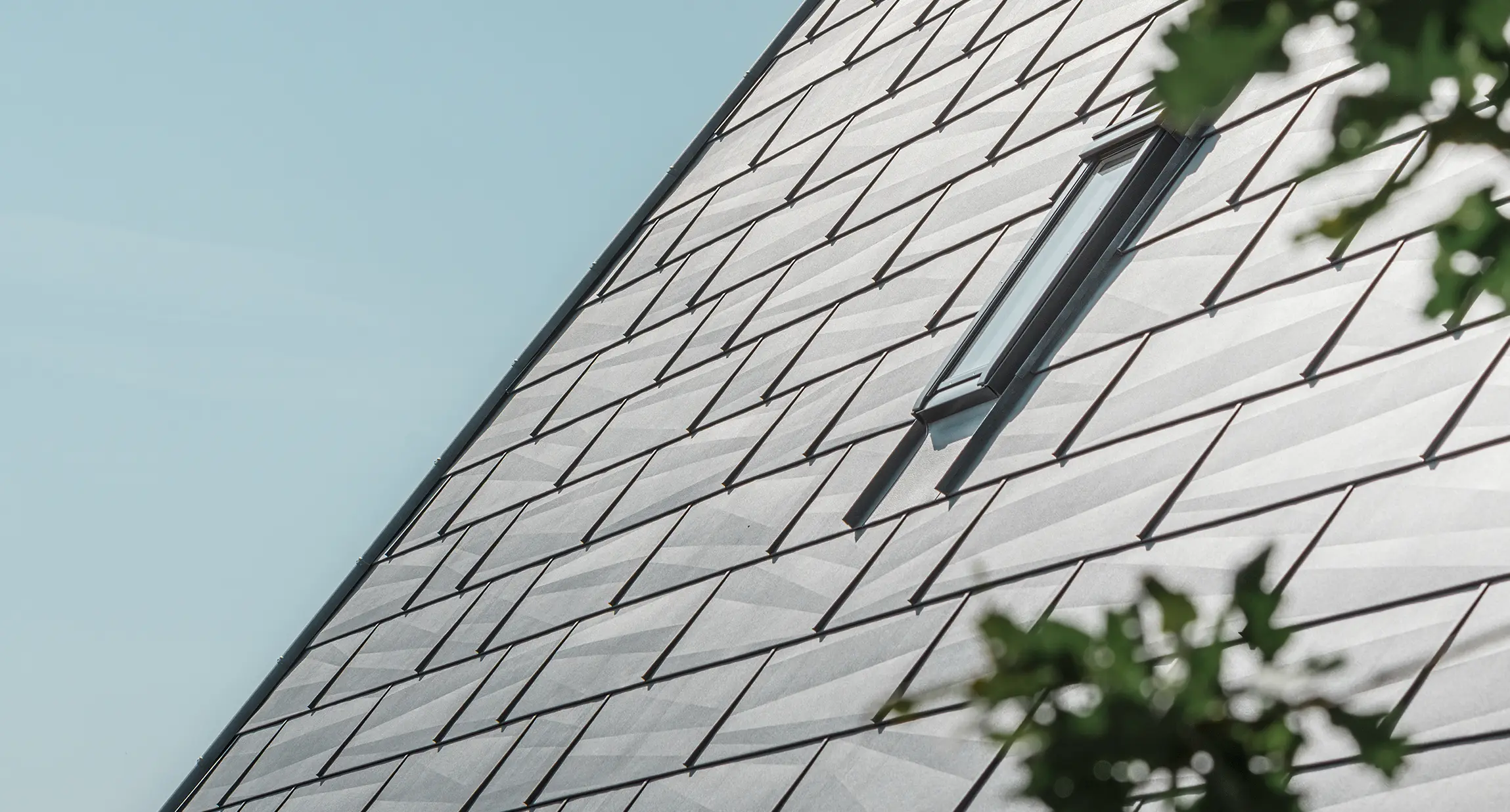

Närbild på PREFA takpanel FX.12 i färgen P.10 stengrå.

Fördelar med PREFA takpanel FX.12

Ikon för fördelar

Brett färgutbud

finns i flera standardfärger

Ikon för fördelar

Flertalet gestaltningsmöjligheter

2 format (korta och långa) och flexibel skarvförskjutning för ett oregelbundet utseende

Ikon för fördelar

40 års garanti

Ikon för fördelar

Brett färgutbud

finns i flera standardfärger

Ikon för fördelar

Flertalet gestaltningsmöjligheter

2 format (korta och långa) och flexibel skarvförskjutning för ett oregelbundet utseende

Ikon för fördelar

40 års garanti

Ikon för fördelar

Enastående utseende och hög motståndskraft

De oregelbundna kantningarna skapar ett intressant spel med ljus och skuggor och stabiliserar panelerna ytterligare.

Ikon för fördelar

Snabb montering

Kan monteras direkt på underkonstruktionen utan klammer.

Ikon för fördelar

Enastående utseende och hög motståndskraft

De oregelbundna kantningarna skapar ett intressant spel med ljus och skuggor och stabiliserar panelerna ytterligare.

Ikon för fördelar

Snabb montering

Kan monteras direkt på underkonstruktionen utan klammer.

Gör livet som plåtslagare lättare.

Förutom ett individuellt utseende erbjuder också tillverkningssättet av FX.12 många praktiska fördelar – för att uppfylla alla krav på ett moderna men också traditionella plåtslagararbeten. FX.12 går extremt snabbt att montera tack vare den direkta monteringen på den integrerade klammerlisten. Det stora formatet gör att det inte krävs så många plattor för att täcka 1 m² takyta.

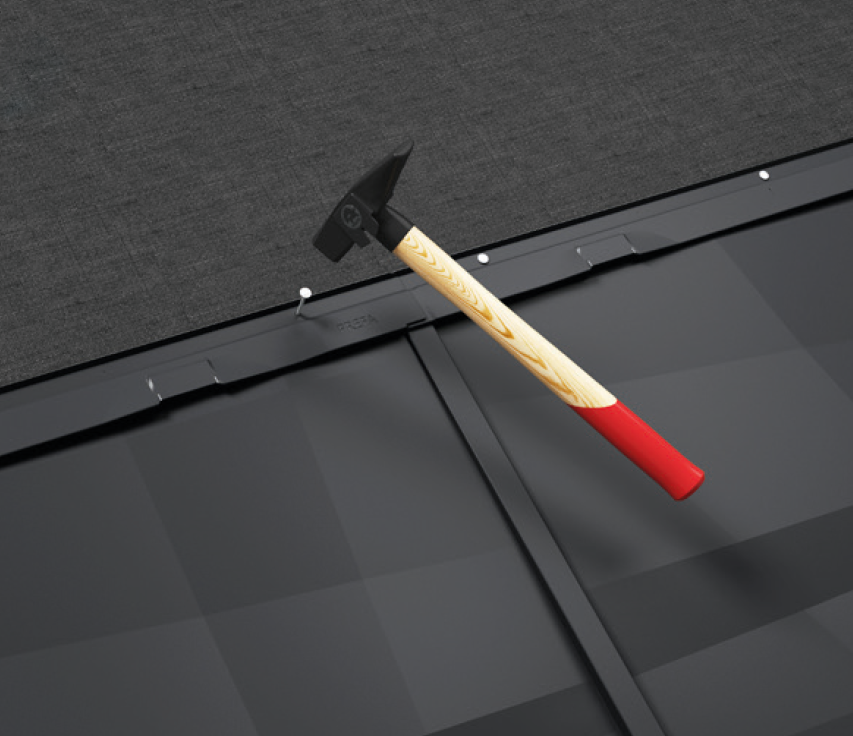

PREFA takpanel FX.12 fästs på underkonstruktionen med spik med hjälp av en klammerlist på produkten.

Expertens tips: Frekvensdämpningsremsan gör PREFA takpanel FX.12 tystare.

Aluminiumtak är tystare än sitt rykte. Alla människor är olika känsliga för ljud. För att minska buller i så stor utsträckning som möjligt har PREFA takpanel FX.12 en frekvensdämpningsremsa (FD.TEC).

Färgtabell för PREFA takpanel FX.12

Färgtabellen för PREFA takpanel FX.12 sträcker sig från klassisk tegelröd och moderna grå nyanser till bruna toner. Välj mellan följande PREFA takfärger som standardfärger:

Färgöversikt (10)

färg

beteckning

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracitgrå

7016

03 Schwarz

P.10 svart

9005

04 Ziegelrot

P.10 tegelröd

8004

05 Oxydrot

P.10 oxidröd

3009

06 Moosgrün

P.10 mossgrön

6005

07 Hellgrau

P.10 ljusgrå

7005

11 Nussbraun

P.10 nötbrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mörkgrå

7043

43 Steingrau

P.10 stengrå

7031

Information

  • De angivna RAL-värdena är endast ungefärliga värden [ ], som delvis kan avvika kraftigt från PREFA-originalfärgen och under vissa omständigheter inte återspeglar den subjektiva uppfattningen av färgen.
  • Framför allt kan värden för färgkvaliteten P.10 knappt definieras på grund av ytstrukturen.
  • Valsblank:  Förändringar  i  ytans  utseende  på  grund  av  bearbetning  och  miljöpåverkan omfattas inte av garantin. Se informationsbladet.
  • För metallicfärger kan det förekomma färgskillnader.
  • För exakta färgbestämningar av kompletterande komponenter ska alltid originalmönstren användas.

Låt dig inspireras av redan slutförda referensobjekt.

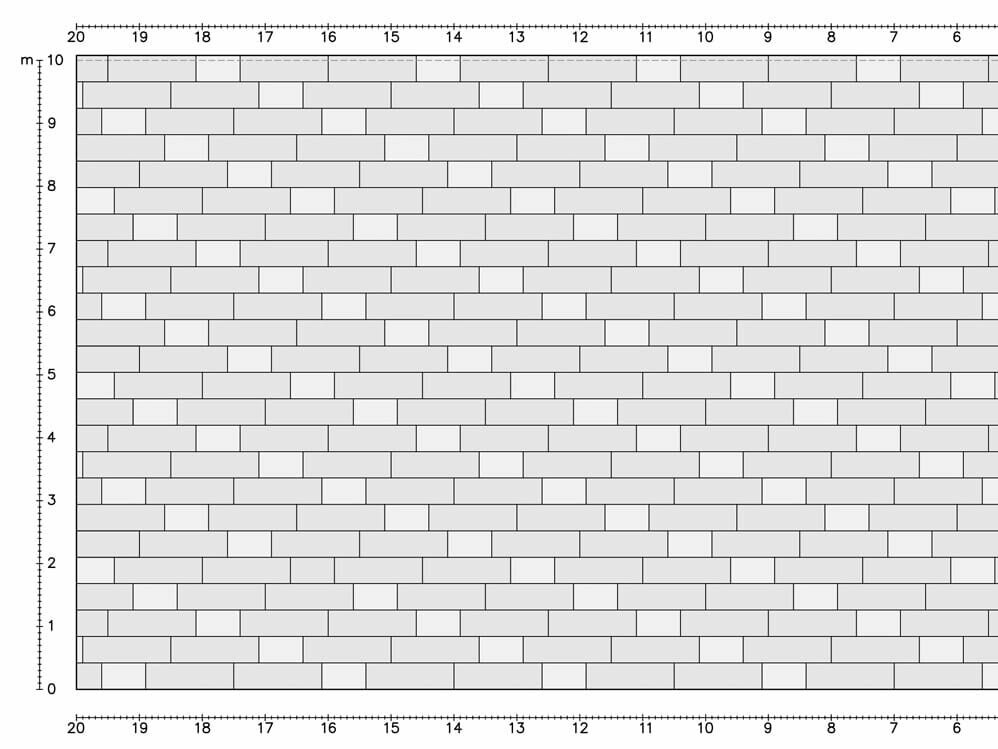

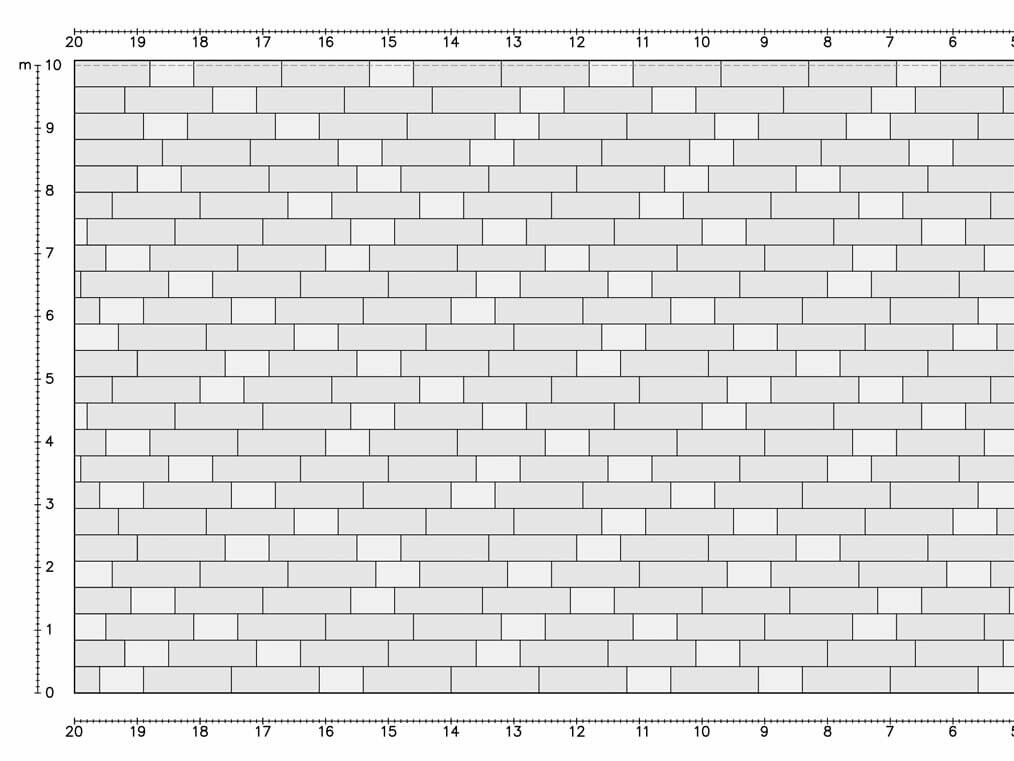

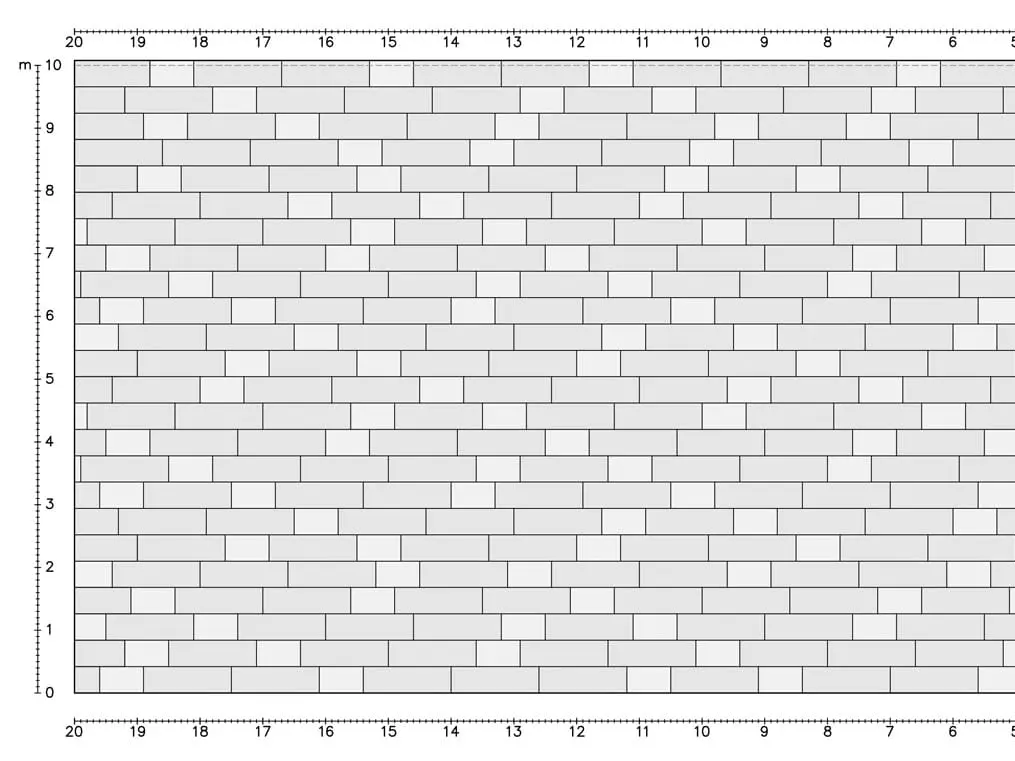

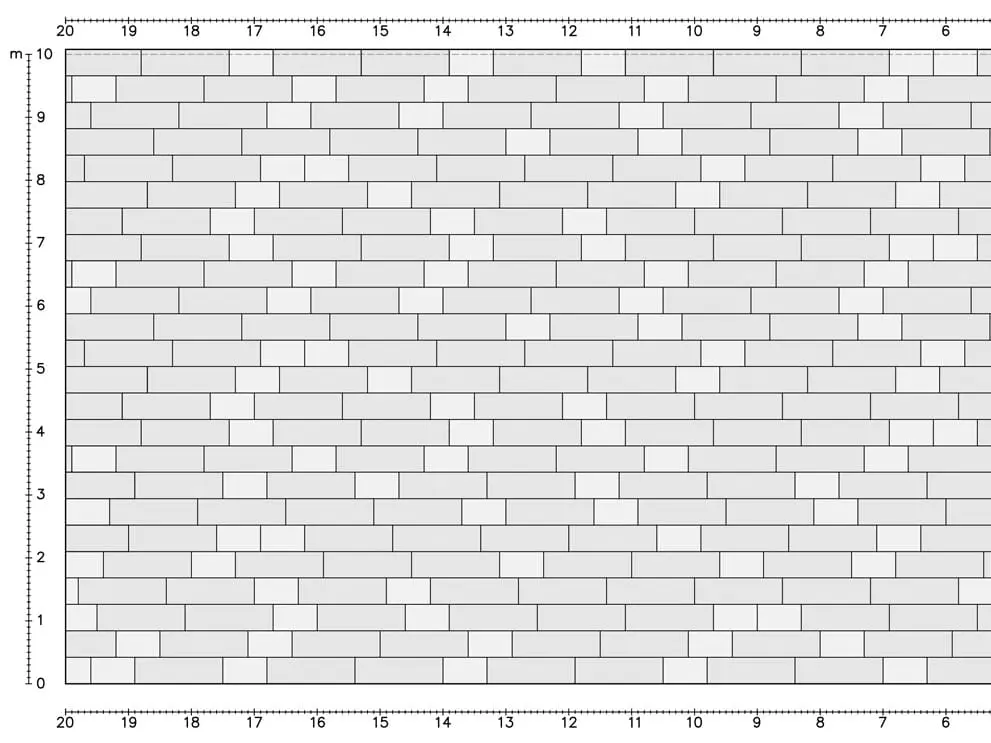

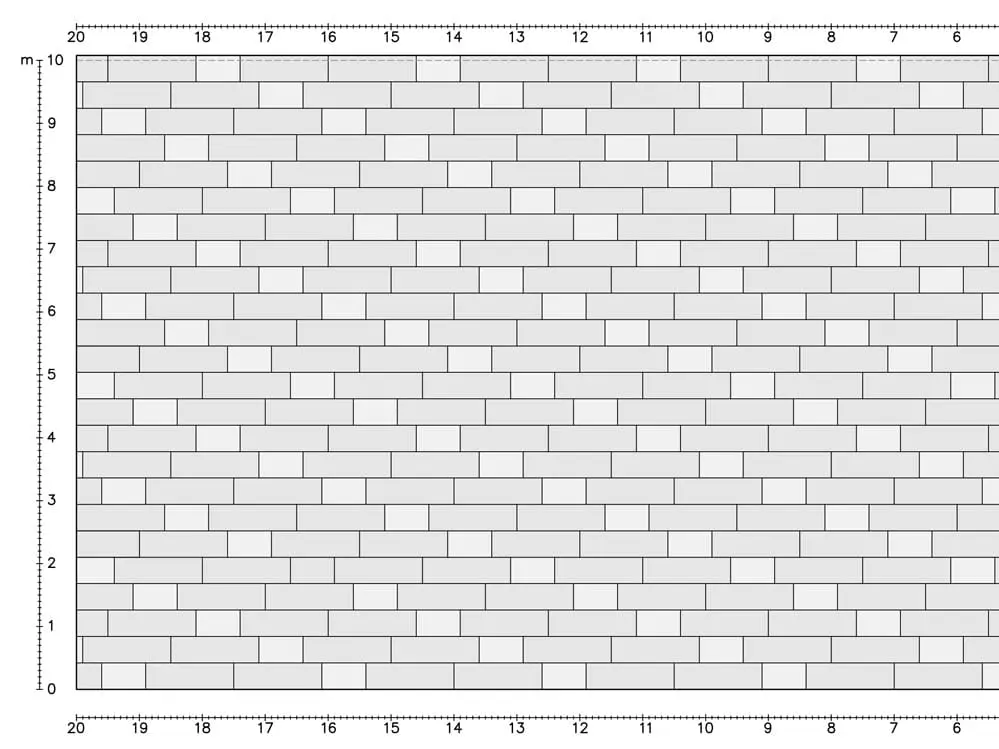

Det är inte bara de oregelbundna kantningarna och de ljuseffekter som uppstår tack vare dessa som resulterar i en visuell höjdpunkt. Med hjälp av två olika panelformat (korta och långa) finns det dessutom möjlighet att prägla takets helhetsintryck. Vi har tagit fram tre monteringsexempel för takpanel FX.12 – men det flera andra varianter är naturligtvis också möjliga.

Oavsett om du lägger nytt tak eller vill renovera ditt gamla tak hittar du många inspirerande projekt med PREFA takpaneler i aluminium i vårt referensgalleri och renoveringsgalleri. Några av dem kan du också se här:

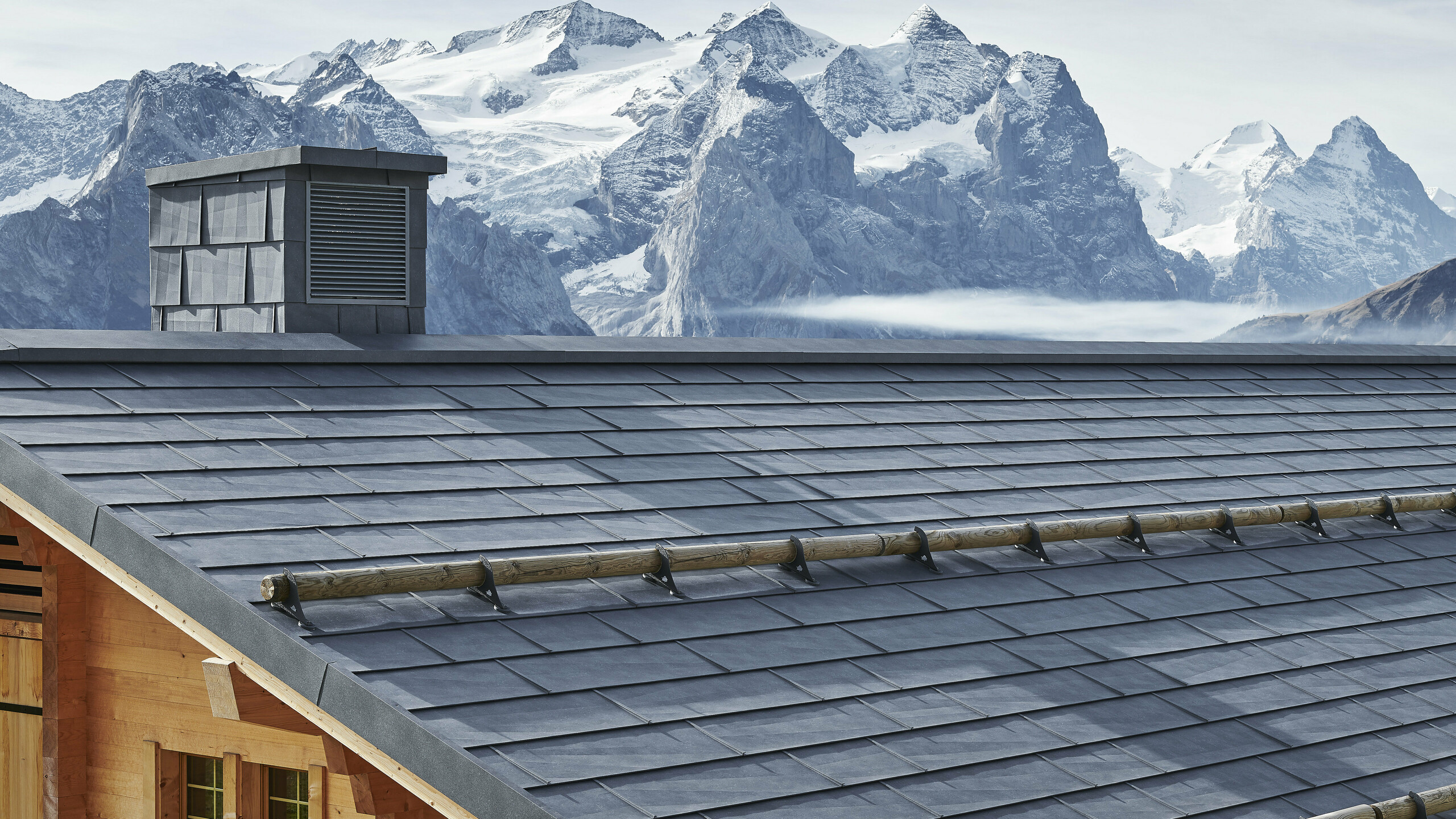

Hotel Reuti och bergsrestaurangen Käserstatt byggdes med mycket trä och sten. För chefen på Bergbahnen Meiringen-Hasliberg, Hanspeter Wenger, var dessa två nybyggnationer särskilt viktiga för regionen. Han gav därför uppdraget till arkitektkontoret Amstutz Abplanalp Birri från Meiringen och arkitekten Jost Zumstein. De högkvalitativa PREFA-produkterna tål dessa förhållanden och skyddar byggnaden från skador.

På Käserstatt, på 1 850 meter över havet, är det ibland upp till tre meter snö och vindhastigheter på upp till 150 kilometer i timmen.

HANSPETER WENGER

Har du fler frågor om PREFA takpanel FX.12?

Det vore ju enkelt om vi kunde ge dig ett totalpris här eller säga att en takplatta eller fasadshingel kostar X antal kronor. Så lätt är det tyvärr inte, eftersom det krävs noggranna beräkningar av våra professionella takläggare för att ta fram kostnaden för ett PREFA tak eller en PREFA fasad.

PREFA takplattor, takshingel och takromber, takpaneler FX.12 passar tack vare sin låga vikt väldigt bra för att täcka över befintliga gamla tak.

Grunden för denna förordning är ÖVE / ÖNORM EN 62305-3, som är giltig i Österrike. Därför måste landspecifika standarder och föreskrifter beaktas.

Efter en kraftig hagelstorm är det värt att tänka på att även om takets funktion inte påverkats, kan eventuella optiska skador i form av lätta inbuktningar också vara täckta av försäkringen. Kontrollera att din befintliga försäkring inte innehåller en klausul som utesluter ansvar för optiska skador.

Korrosion är när metaller förstörs av kemiska eller elektrokemiska reaktioner med sin omgivning. Den mest kända formen av korrosion är att järn rostar. Aluminiummaterial är i stor utsträckning korrosionsbeständiga och rostfria!

Teknisk information

Material

0,7 mm tjockt, belagt aluminium med bandlackering

Mått

700×420 mm utlagd yta (3,4 st./m²)
1 400×420 mm utlagd yta (1,7 st./m²)

Vikt

ca 2,4–2,5 kg/m²

Minsta taklutning

17° (ca 31 %)

Underkonstruktion och tätskikt*

På hel panel (minst 24 mm); från 17 till 25° krävs bitumenbaserat tätskikt; vid en snölast från 3,25 kN/m² eller i terrängtyp 0, I och II krävs läggning på hel panel med bitumenbaserat tätskikt.

* Beakta nationella regler och standarder.

Standardinfästning

direkt, med 3 PREFA klammerspikar per takpanel FX.12 i litet format, 5 PREFA klammerspikar per takpanel FX.12 i stort format (dvs. ca 8–10 PREFA klammerspikar per m²)

PREFA aluminiumtak konstrueras med ventilerad underkonstruktion, där taktäckningen och värmeisoleringen separeras av en luftspalt. Det innebär att eventuellt kondensvatten som uppstår kan transporteras bort igen.

I princip läggs yttertaket med ventilation, enligt den första bilden. Men även hela vindsutrymmet kan vara ventilerat (se andra bilden).

Planering och användning

Här kan våra plåtslagare och arkitekter ladda ner anbudstexter samt mer information om PREFA takpanel FX.12. Våra monteringspartners hittar monteringsanvisningar och monteringstips för taket, planeringsanvisningar, takundersökningsformulär och många monteringsfilmer för panelerna i serviceområdet. (Endast för partnerföretag – vänligen ha din inloggningsuppgifter redo. Har du inte fått några inloggningsuppgifter? Kontakta då ansvarig lokal försäljningschef).

Specifik information för våra arkitekter och planerare: 3D- och BIM-data samt texturer för våra produkter hittar du även här: digital planering

Tillbehör

Nedan hittar du en lista med passande tillbehör till PREFA takpanel FX.12 – från hängskiva och luftad taknock till taksäkerhetsprodukter som snöstoppare och gångbrygga. De färgkoordinerade takrännorna och stuprören hittar du på ”takavvattning”. Fasadsystem, översvämningsskydd och fotovoltaik-produkter ingår också i PREFA-sortimentet.

En fullständig och detaljerad lista av tillbehörsprodukter finns i vår prislista (endast för tillverkarverksamheter).

Startskena för takshingel, takshingel DS.19, takromber, takplatta R.16 och takpanel FX.12

1800 × 158 × 1,00 mm, Förborrad.

Luftad taknock

3.000 × 1,00 mm, 1.200 × 1,00 mm, Självbärande, luftad taknock för ventilerade tak.

Ändlock till luftad taknock

-

Nockpanna

500 × 1,00 mm

Ändlock till taknock

-

Hängskiva

95 × 2.000 × 0,70 mm, med fästbleck

Vinkelränna

3.000 mm, med dubbelfalsade kanter

Fågel- och insektsskydd

125 × 2.000 × 0,7 mm, rund perforering Ø 5/7 mm

Ventilationsplåt

Med fyrkantig perforering 6 mm, måtten: 1,00 × 250 mm und 1,00 × 333 mm

Fotplåt

230 × 2.000 × 0,70 mm

Snöstoppare för r.16, Fx.12 och ds.19

-

Konsol till snöräckessystem

3 öppningar för inläggsprofiler

Konsol XL till snöräckessystem

med 5 genomlöpningar, optimalt för solcellsanläggningar på taket

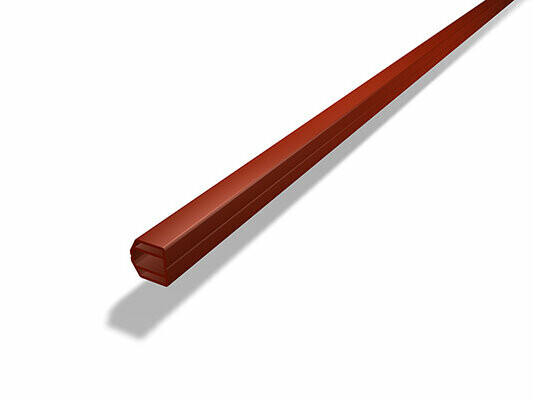

Inläggsprofil

3.000 mm; 25/25

Isstopp

Passar inläggsprofil

Abschluss für Schneerechensystem

für Einlegprofil

Avslut XL för snöräckessystem

för inläggsprofil

Konsol till alpint snöräcke

För rundvirke med 140 mm diameter

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solpanelhållare med täckhatt

Längd: 260 mm

Solpanelhållare Sunny

Passar alla PREFAs små format och system med ståndfals

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solpanelhållare fix

Snabb montering av solarmoduler på PREFA små format-taksystem. Finns med eller utan korsanslutning. Lämpar sig endast för PREFA profilskenor. Ej kompatibel med produkter från tredje part.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solpanelhållare Vario

Flexibel montering av solarmoduler på PREFA små format-taksystem. Finns med eller utan korsanslutning. Lämpar sig endast för PREFA profilskenor. Ej kompatibel med produkter från tredje part.

Taksteg

Ställbar för taklutningar från 12° till 60°; Godkänd enligt EN 516‑1‑A.

Konsol till gångbrygga på en fotplatta

250 mm; aklutningar från 12° till 55°; godkänd enligt EN 516‑1‑B.

Konsol till gångbrygga på två fotplatta

360 mm; taklutningar från 12° till 55°; godkänd enligt EN 516‑1‑B.

Gångbrygga

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; godkänd enligt EN 516‑1‑B; godkänd enligt EN 516‑1‑A

Förbindning till gångbrygga

-

Säkerhetshake för tak

Enligt EN 517 – B

Säkerhetshake för tak på fotplattor

För användning av säkerhetshake på fotplattor enligt EN 517 – B

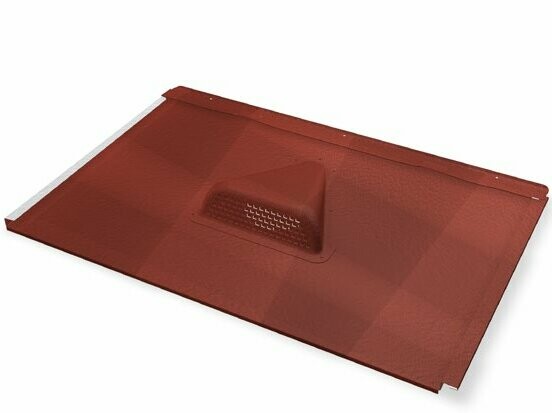

Halvmåneformad ventilationsöppning för takpanel FX.12 (liten)

700 x 420 mm, ventilationstvärsnitt ca 30 cm²

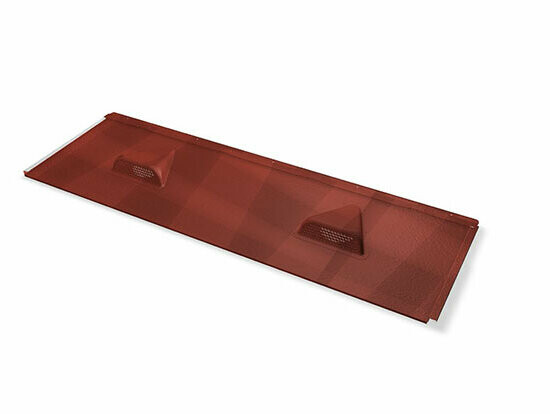

Halvmåneformad ventilationsöppning för takpanel FX.12 (stor)

1 400 x 420 mm, ventilationstvärsnitt ca 60 cm²

Halvmåneformad ventilationsöppningskupa

Monteras med nitar och lim; luftgenomsläppande yta: ca30 cm²

Ventilationshuv

Ø 100 mm, Taklutning: från 12°

Ventilationsrör

Ø 100 mm, Ø 120 mm Inkl EPDM-tätning och huv

Flexibel stos 100

Ø 100 – 130 mm, Elastisk rörstos i EPDM för genomföringar i undertaket

Infattningsplatta för r.16 Och fx.12

För rörgenomföring mellan ⌀ 80–125 mm och taklutning mellan 17° och 52°

Infattningsplatta för infalsning

För taklutning från 12° - 52°, Ø 80 - 125 mm

Universalinfattning i 2 delar

För taklutning från 12° - 52° för rörgenomföring mellan Ø 40 - 120 mm

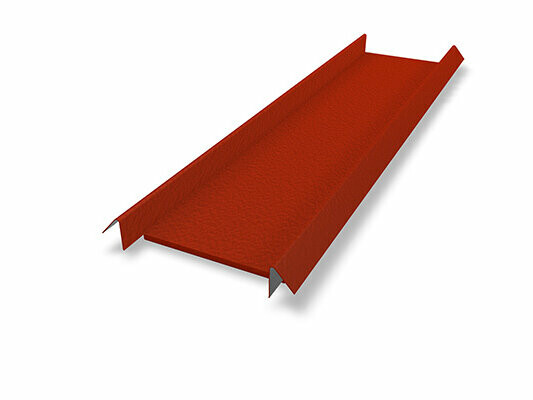

Underlagsskiva

Längd: 540 mm, bredd: 125 mm

Infattning Vario

Bredd: 120 – 600 mm, 600 – 1.020 mm, LängdVariabel 150 – 980 mm, Dachneigung von 12° – 55°

Taklucka

-

Fönsterinfattningar för Roto & Roto-Q-Serie

finns i många dimensioner

Fönsterinfattningar för velux

finns i många dimensioner

Skorstenshuv

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Takledningshållare för åskledare

Greppområde: 2 – 8 mm; För ledardiameter: Ø 8 mm :

Spezialkleberset

Innehåll: 1 patron PREFA speciallim (290 ml), 1 burk rengöringsmedel (60 ml), 1 slippapper, 1 rengöringsduk, 2 adaptermunstycken
