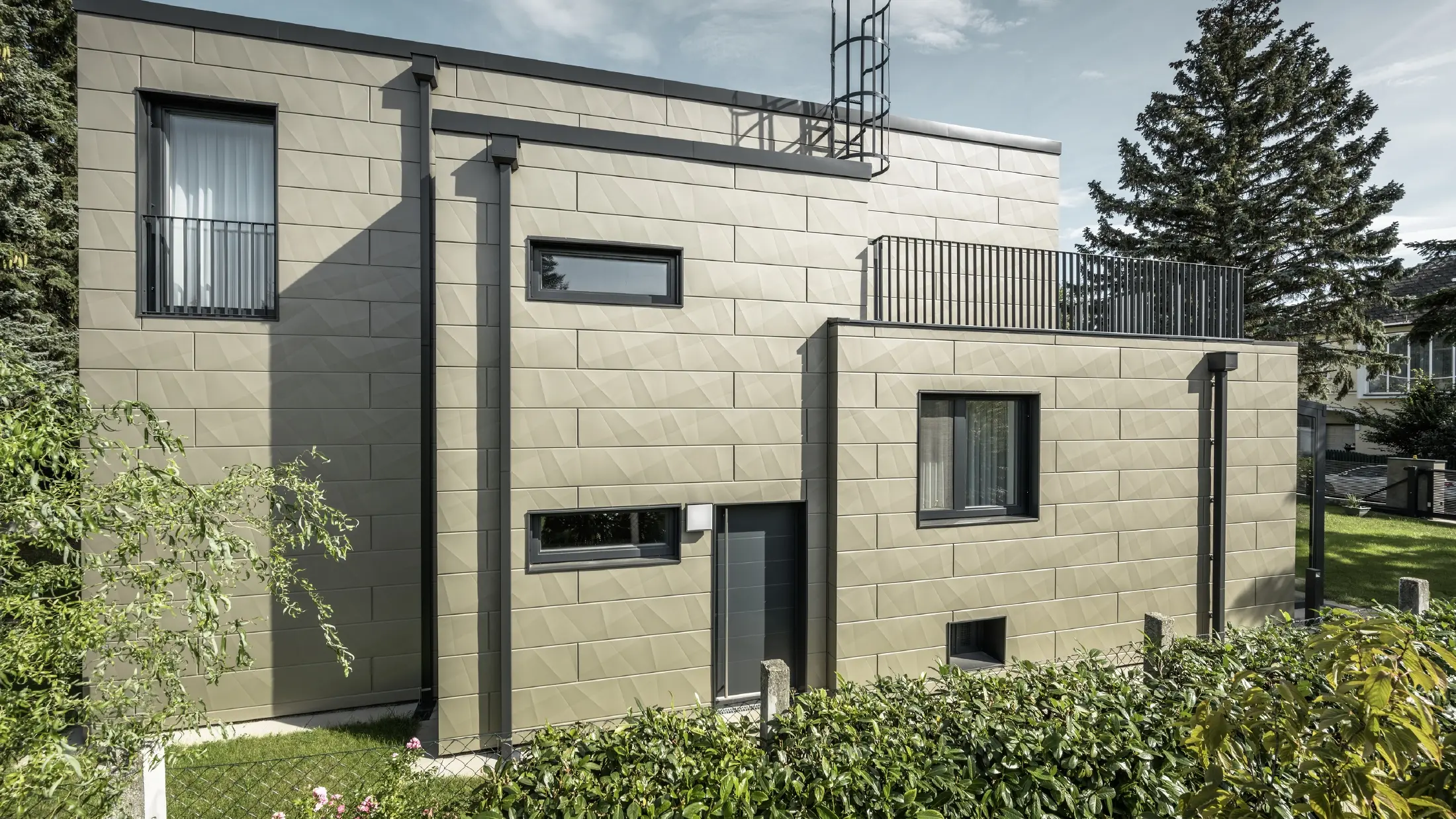

Nybyggnation med flackt tak, fasaden är täckt med PREFA Siding.X fasadpanel med kantningar i brons, infattningar, det rektangulära stupröret och PREFA kvadratrör i antracit.

Kvadratrör

Kvadratisk, praktisk, attraktiv! Det innovativa takavvattningssystemet för modern arkitektur.

+5
Fortsätt att läsa

Det kvadratiska kompletta systemet av aluminium sätter en ny standard för takavvattning. Tack vare en stilren och elegant design lämpar det sig perfekt för användning i moderna byggnader. Avvattningen kan integreras sömlöst i arkitekturen och ger utseendet hos varje byggnad ett lyft. De innovativa aluminiumprodukterna är inte bara ytterst robusta utan utgör också en visuell höjdpunkt. Tack vare hållare på baksidan förenas kvadratrören snyggt med fasaden – utan synliga infästningar.

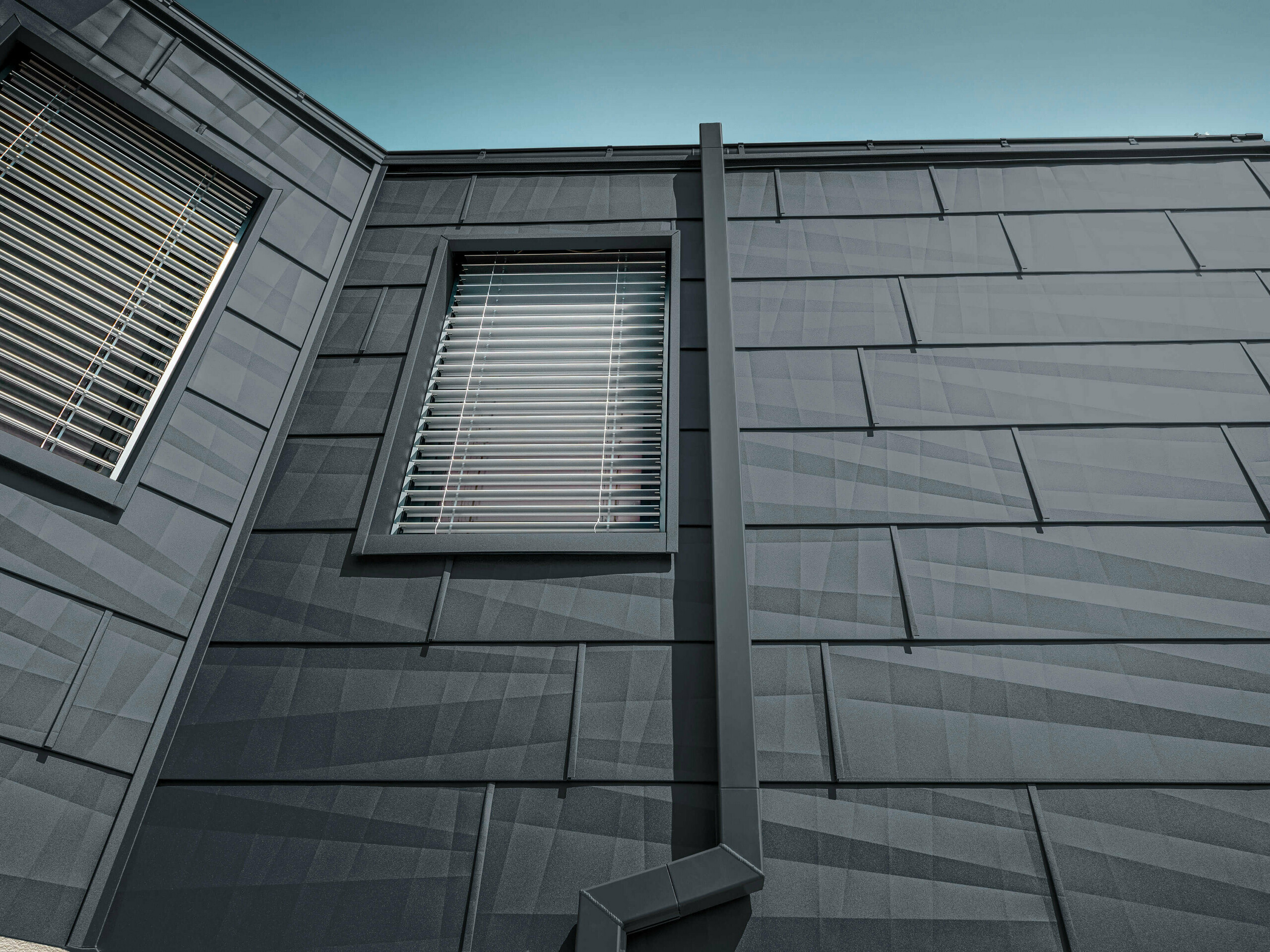

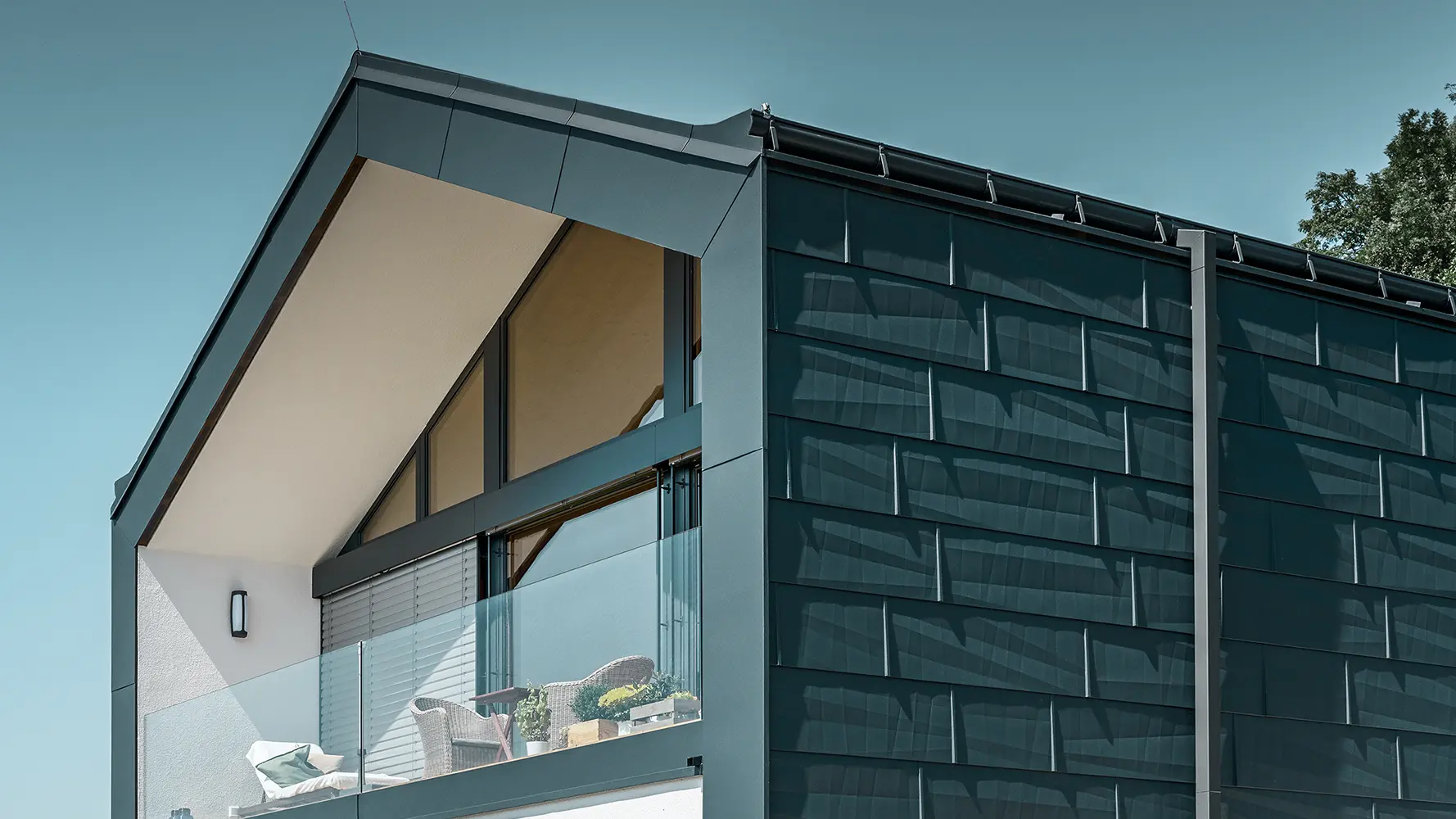

Fasad täckt med PREFA fasadpanel FX.12 i antracit, aluminiumfasadpaneler med det rektangulära stupröret, kvadratröret, i antracit från PREFA.

Fördelar med PREFA kvadratrör

Ikon för fördelar

Dold infästning

genomgående fästen för skruvklämmor på baksidan

Ikon för fördelar

Stilren och elegant profil

lämpar sig perfekt för användning i moderna byggnader

Ikon för fördelar

Robust utförande

1,6 mm tjocka och pulverlackerade strängpressade profiler

Ikon för fördelar

Dold infästning

genomgående fästen för skruvklämmor på baksidan

Ikon för fördelar

Stilren och elegant profil

lämpar sig perfekt för användning i moderna byggnader

Ikon för fördelar

Robust utförande

1,6 mm tjocka och pulverlackerade strängpressade profiler

Ikon för fördelar

Frigör inga tungmetaller

Ikon för fördelar

40 års garanti

på materialet aluminium

Ikon för fördelar

Frigör inga tungmetaller

Ikon för fördelar

40 års garanti

på materialet aluminium

Robust utförande

De innovativa aluminiumprodukterna har en mycket robust konstruktion. Det kvadratiska stupröret med 80 mm resp. 100 mm sidlängd av 1,6 mm tjocka, pulverlackerade strängpressade profiler lämpar sig perfekt för varje byggprojekt.

Indirekt infästning

Förutom en nytänkande design är det i synnerhet också den dolda infästningen med skruvklämma med M10-gänga på baksidan som ger fasaden sitt stilrena helhetsintryck.Det perfekt anpassade tillbehörssortimentet underlättar en enkel och snabb montering på byggnaden.

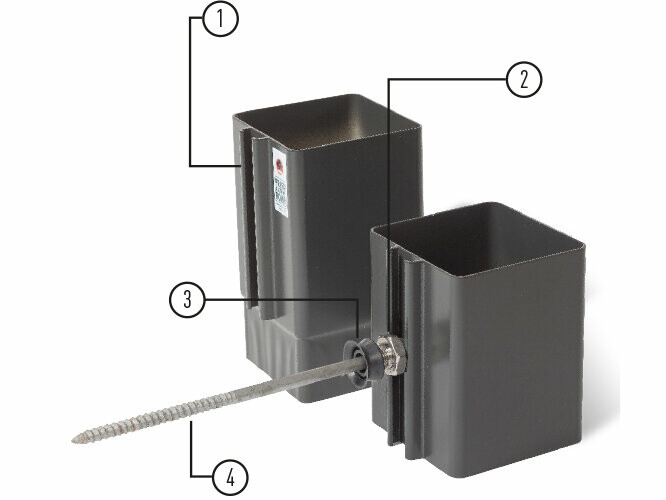

  1. Genomgående fäste för skruvklämma
  2. Skruvklämma
  3. Täckhatt
  4. Slagdorn, eldförzinkad, internationell norm
Bilden visar PREFA kvadratrör på baksidan med genomgående fäste för skruvklämma, dold infästning des stuprör

Proffstips: Använd regnvatten förnuftigt : Spara pengar och resurser även i trädgården.

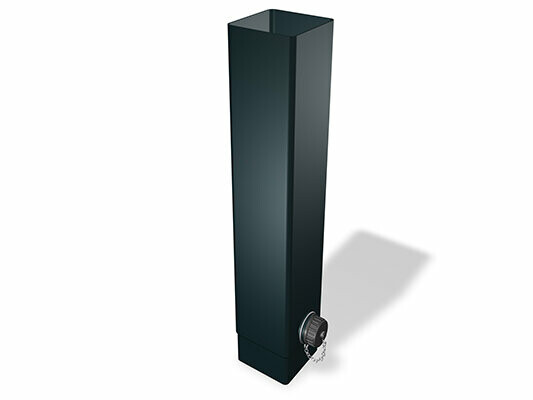

Värdefullt, oanvänt regnvatten får inte sugas upp av jorden eller ledas vidare till avlopp. Regnvatten lämpar sig nämligen perfekt för vattning av blommor eftersom det är fritt från kalk. PREFA:s regnvattensamlare för kvadratrör lämpar sig utmärkt för att kunna använda regnvattnet för bevattning. Den leder om regnvattnet till regntunnan. Bra att veta: Om regntunnan är full rinner vattnet ut genom stupröret och på så vis förhindras att uppsamlingsbehållaren svämmar över.

Men observera: Regnvatten som rinner över vissa tak- och takavvattningsmaterial (t.ex. koppar eller zink) ska endast nyttjas i begränsad omfattning. Om du har stora koppar- eller zinkytor ska du testa regnvattnet om det innehåller tungmetaller. Även tak av tjärpapp med bitumentätningar kan vara skadligt för växter, trädgårdsdammar och naturen. Sök mer information hos tillverkaren!

Det rektangulära kompletta systemet för takavvattning

PREFA erbjuder som alltid ett omfattande komplett system – oavsett om kvadratröret används i kombination med en vattenkupa eller ett fasadutloppsrör för takavvattning av ett flackt tak eller i kombination med rektangulära rännor för takavvattning av ett brant tak.

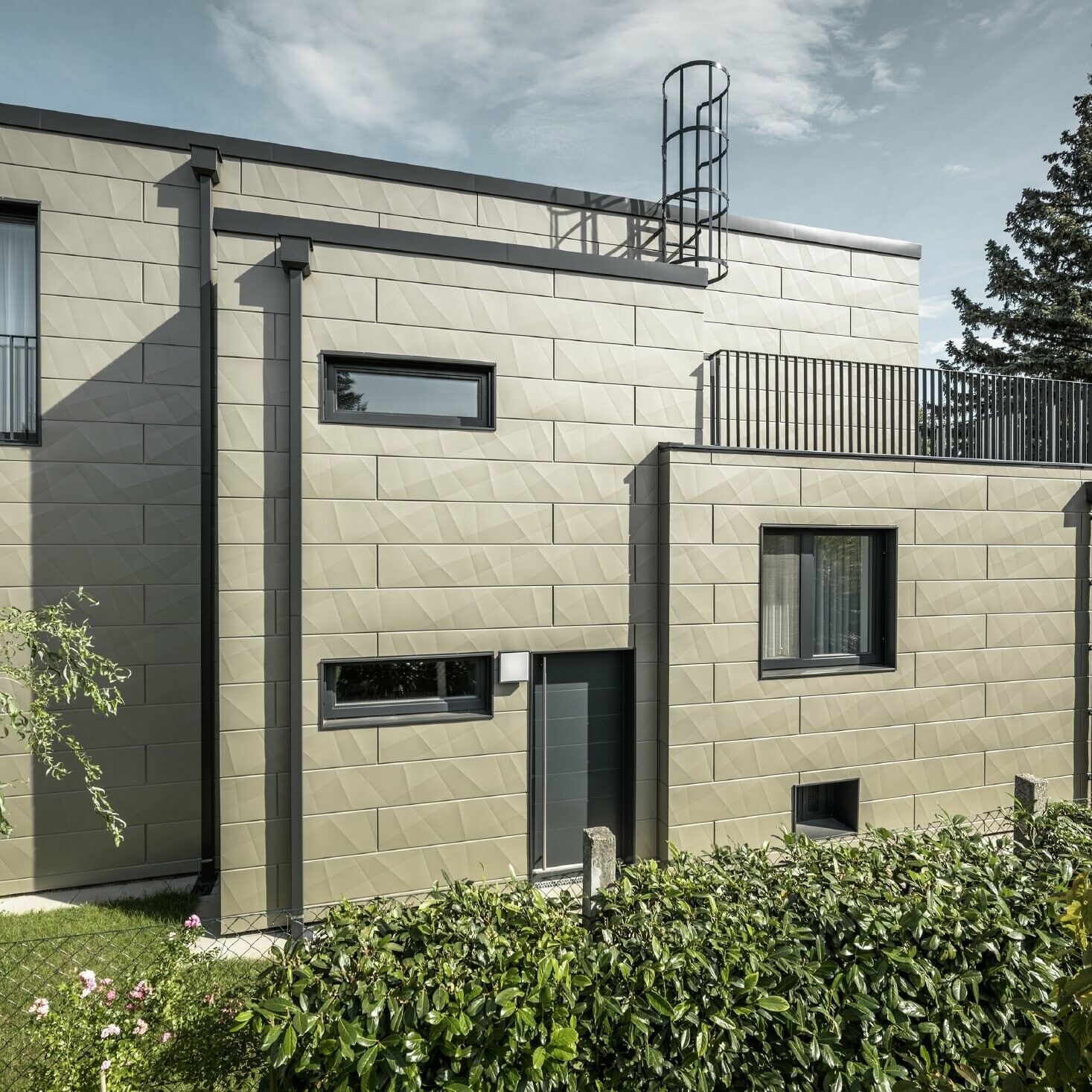

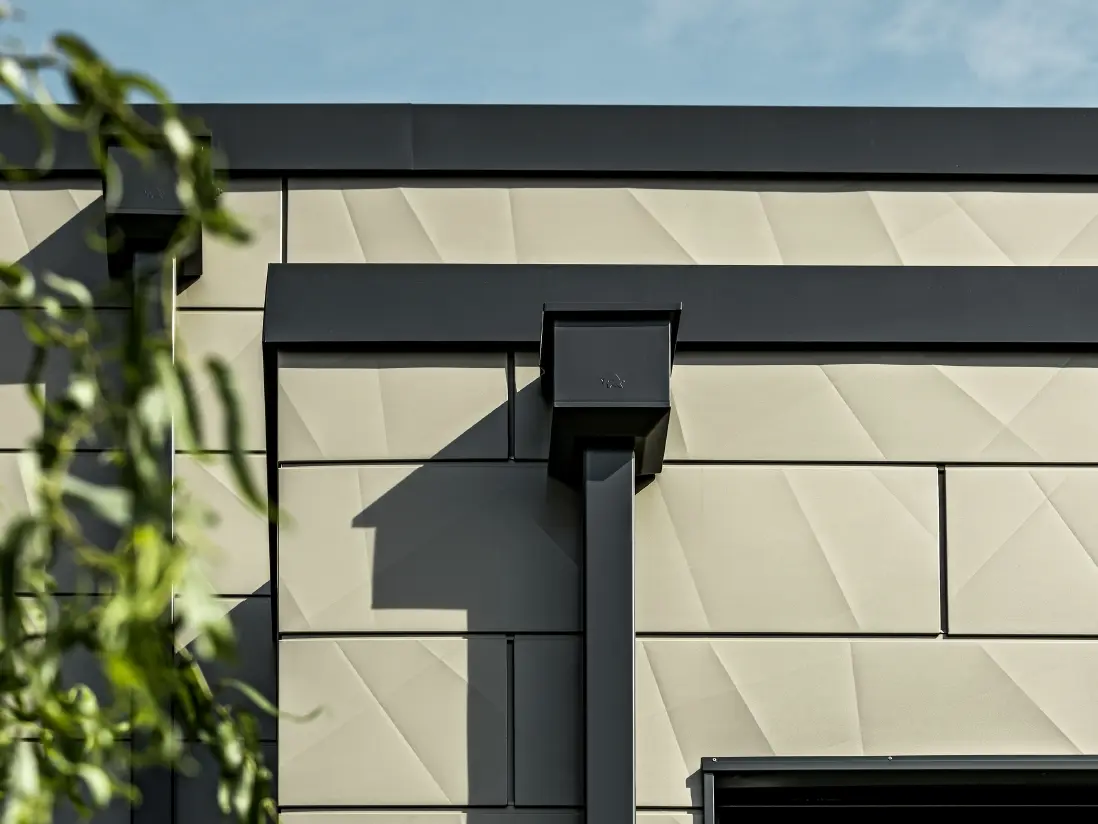

Modernt enfamiljshus med flackt tak och smala fönster. Fasaden är beklädd med PREFA Siding.X Fasad i en skrynklig bronsfärgad Look. Anslutningarna är gjorda i antracit. Till takavvattning fungerar PREFA kvadratrör med en passande vattenkupa i antracit.

PREFA kvadratrör i antracit med vattenkupa på en Siding.X-fasad i brons

Färgtabell för PREFA kvadratrör

PREFA kvadratrör lagerförs i P.10-färgerna brun, antracit och ljusgrå.
Det kan beställas i färgerna P.10 svart, P.10 prefavit, P.10 nötbrun, P.10 mörkgrå och i samtliga RAL-färger. Längre leveranstider och pristillägg kan då förekomma.

Färgöversikt (9)

färg

beteckning

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracitgrå

7016

03 Schwarz

P.10 svart

9005

07 Hellgrau

P.10 ljusgrå

7005

10 Prefaweiß

P.10 prefavit

9002

11 Nussbraun

P.10 nötbrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mörkgrå

7043

12 Silbermetallic

silvermetallic

9006

13 naturblank

valsblank

Information

  • De angivna RAL-värdena är endast ungefärliga värden [ ], som delvis kan avvika kraftigt från PREFA-originalfärgen och under vissa omständigheter inte återspeglar den subjektiva uppfattningen av färgen.
  • Framför allt kan värden för färgkvaliteten P.10 knappt definieras på grund av ytstrukturen. Vidare består färgerna från PREFA fasadpanel P.10 stengrå, P.10 sandbrun, P.10 patinagrön, ek natur, patinagrå, valnöt och grå ek av flera färgnyanser för att imitera dessa naturligt förekommande färger
  • Beslag och plåt valsblank:  Förändringar  i  ytans  utseende  på  grund  av  bearbetning  och  miljöpåverkan omfattas inte av garantin. Se informationsbladet.
  • För metallicfärger kan det förekomma färgskillnader.
  • För exakta färgbestämningar av kompletterande komponenter ska alltid originalmönstren användas.

Teknisk information

MÅTT KVADRATRÖR (STYCKLÄNGDER 3 M OCH 1,5 M)

100 × 100 mm (kvadratisk)
​​​​​​​​​​​​​​80 × 80 mm (kvadratisk)

Radie anpassad till PREFA lådrännor

TJOCKA KVADRATRÖR

1,6 mm

Med genomgående fäste för Spårmutter (fungerar som svep)

Planering och användning

Här hittar våra plåtslagare och arkitekter anbudstexter samt mer information om PREFA kvadratrör för nedladdning. Våra monteringspartners hittar monteringsriktlinjer och monteringsanvisningar för takavvattning, ÖNORM-vägledning, informationsblad om takavvattning och en beräkningshjälp för dimensionering av takavvattningen i vårt serviceområde. (Endast för plåtslagar- och takpartnerföretag – vänligen ha din inloggningsuppgifter redo. Har du inte fått några inloggningsuppgifter? Kontakta då ansvarig lokal försäljningschef.)

Tillbehör

Det perfekt anpassade tillbehörssortimentet kommer från en och samma källa och underlättar en enkel och snabb montering på byggnaden. Radien på de rektangulära stuprören är anpassade efter radien på de rektangulära rännorna. Olika rörböjar om 72°, fasadutloppsrör och vattenkupor med rektangulärt utlopp resulterar i ett genomtänkt och logiskt takavvattningssystem.

En fullständig och detaljerad lista av tillbehörsprodukter finns i vår prislista (endast för tillverkarverksamheter).

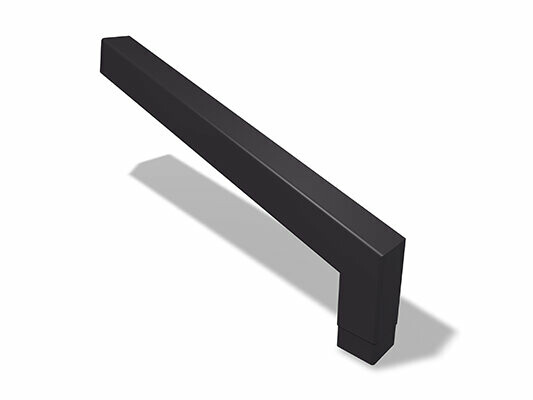

Kvadratrörvinkel 72° (lang)

□ 80, 100; Mått: 1.000×196 mm (synligt)

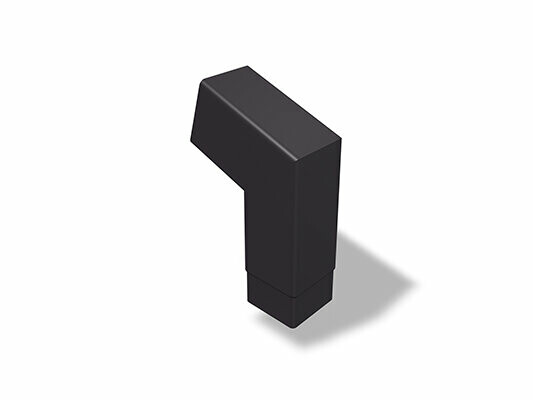

Kvadratrörvinkel 72° (kort)

□ 80, 100; Mått: 196×196 mm (synligt).

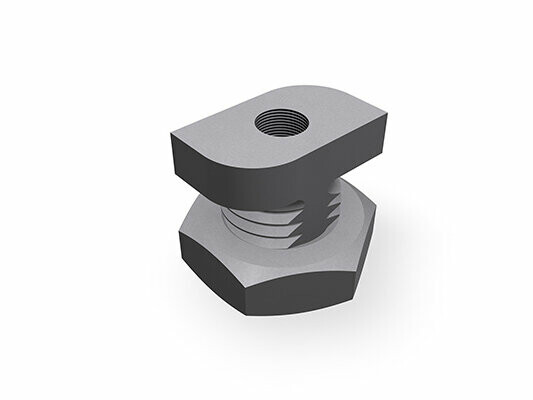

Skruvklämma till kvadratrör

Infästning för kvadratrör med M10-gänga utan dorn

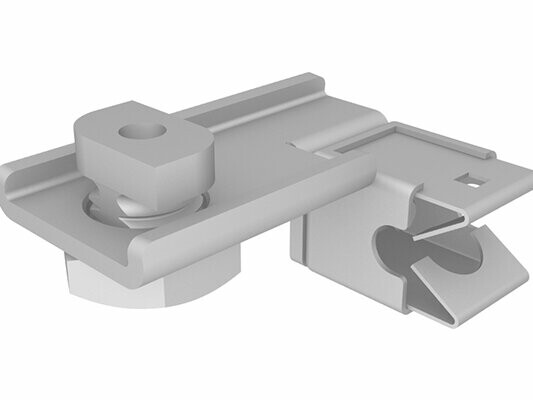

ÅSkledarfäste för kvadratrör

Med integrerad rostfri klämma som ledningshållare. Ledningshållare för fixering av ledare ⌀ 8–12 mm.

PREFA Wasserfangkasten für das PREFA Quadratrohr

Vattenkupa till kvadratrör

□ 80, 100

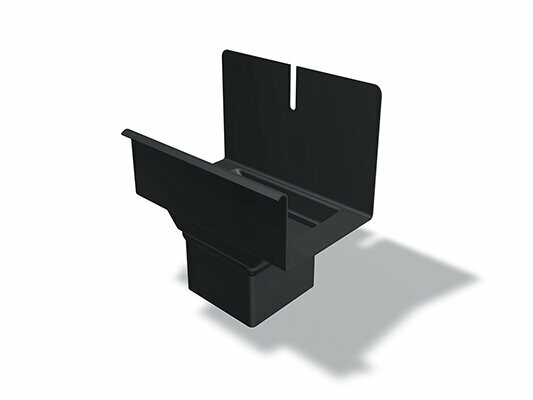

Omvikningskupa till Kvadratrör

□ 80/250, □ 80/333, □ 100/333, □ 100/400

PREFA Speiereinmündung für das Quadratrohr

Kvadratiskt utloppsrör för fasad

□ 80, 100; Rör NW 75 bzw. 110

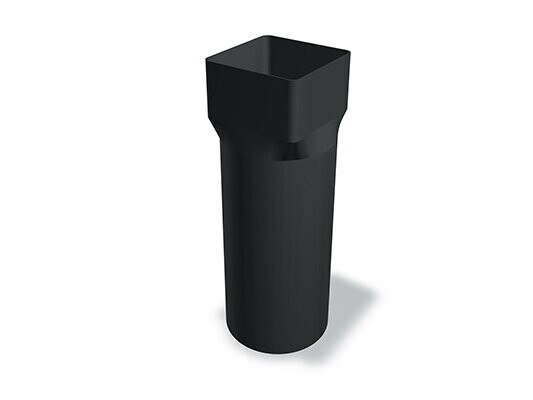

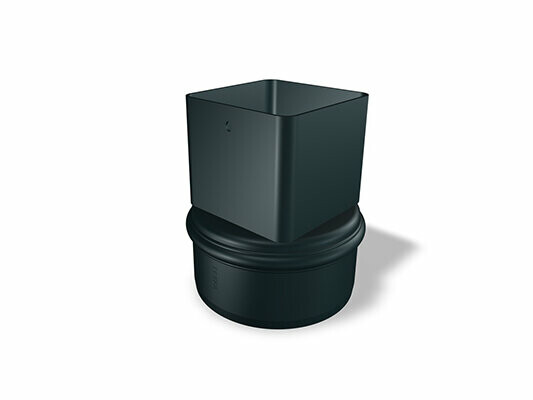

Kvadratrörsmuff 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm

Kvadratrörsmuff 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

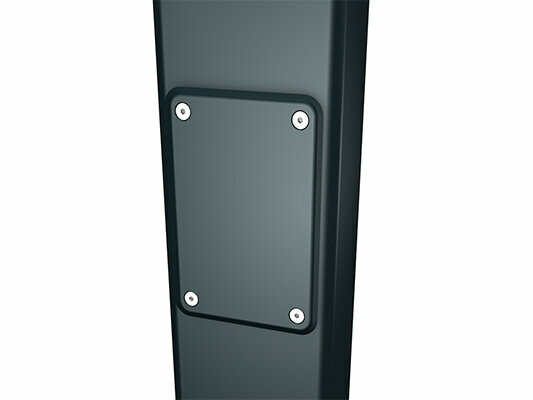

Kvadratrör med rengöringslucka

□ 80, 100

Vattenkupa till kvadratrör

□ 100
